2021 PEUGEOT BOXER Betriebsanleitungen (in German)

47
Ergonomie und Komfort

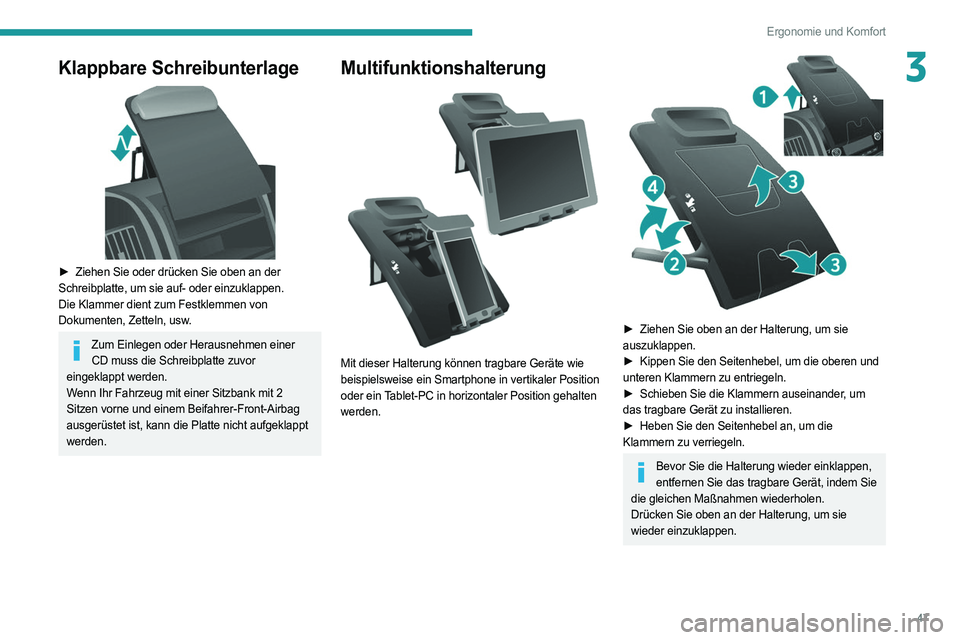

3Klappbare Schreibunterlage

► Ziehen Sie oder drücken Sie oben an der
Schreibplatte, um sie auf- oder einzuklappen.
Die Klammer dient zum Festklemmen von
Dokumenten, Zetteln, usw.
Zum Einlegen oder Herausnehmen einer CD muss die Schreibplatte zuvor
eingeklappt werden.
Wenn Ihr Fahrzeug mit einer Sitzbank mit 2
Sitzen vorne und einem Beifahrer-Front-Airbag
ausgerüstet ist, kann die Platte nicht aufgeklappt
werden.
Multifunktionshalterung

Mit dieser Halterung können tragbare Geräte wie
beispielsweise ein Smartphone in vertikaler Position
oder ein Tablet-PC in horizontaler Position gehalten
werden.


► Ziehen Sie oben an der Halterung, um sie
auszuklappen.
►

Kippen Sie den Seitenhebel, um die oberen und

unteren Klammern zu entriegeln.
►

Schieben Sie die Klammern auseinander
, um
das tragbare Gerät zu installieren.
►

Heben Sie den Seitenhebel an, um die

Klammern zu verriegeln.
Bevor Sie die Halterung wieder einklappen, entfernen Sie das tragbare Gerät, indem Sie
die gleichen Maßnahmen wiederholen.
Drücken Sie oben an der Halterung, um sie
wieder einzuklappen.

48
Ergonomie und Komfort
Staufächer in den Türen vorn

Je nach Vertriebsland kann eines der seitlichen
Staufächer in den Türen das provisorische
Reifenpannenset enthalten.
Handschuhfach mit Kühlung

Es befindet sich oben am Armaturenbrett auf der
Beifahrerseite.
Das Handschuhfach wird mit der gleichen Luft wie
die Belüftungsdüsen versorgt.
USB-Anschluss



Dieser Anschluss dient ausschließlich der
Stromversorgung oder dem Aufladen eines
angeschlossenen tragbaren Geräts.
12-V-Anschluss



Maximale Leistung: 180 W.
Der Anschluss eines von PEUGEOT nicht zugelassenen elektrischen Geräts, z. B. ein
Ladegerät mit USB-Anschluss, kann
Funktionsstörungen der elektrischen Bauteile des
Fahrzeugs verursachen, beispielsweise einen
schlechten Radioempfang oder eine
Anzeigestörung auf den Bildschirmen.

49
Ergonomie und Komfort

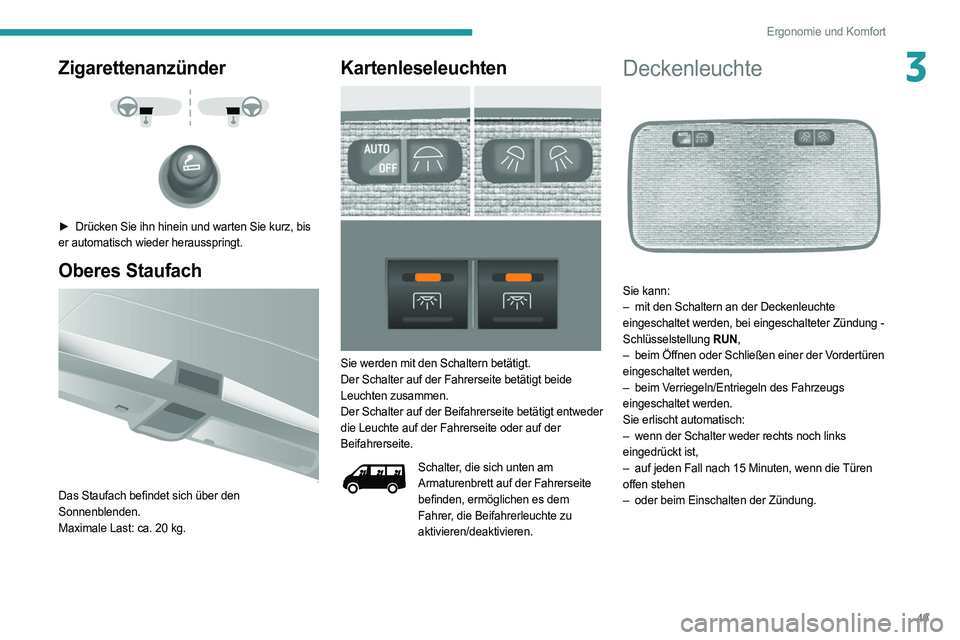

3Zigarettenanzünder



► Drücken Sie ihn hinein und warten Sie kurz, bis
er automatisch wieder herausspringt.
Oberes Staufach

Das Staufach befindet sich über den
Sonnenblenden.
Maximale Last: ca. 20 kg.
Kartenleseleuchten

Sie werden mit den Schaltern betätigt.
Der Schalter auf der Fahrerseite betätigt beide
Leuchten zusammen.
Der Schalter auf der Beifahrerseite betätigt entweder
die Leuchte auf der Fahrerseite oder auf der
Beifahrerseite.
Schalter, die sich unten am
Armaturenbrett auf der Fahrerseite
befinden, ermöglichen es dem
Fahrer, die Beifahrerleuchte zu
aktivieren/deaktivieren.
Deckenleuchte

Sie kann:
– mit den Schaltern an der Deckenleuchte
eingeschaltet werden, bei eingeschalteter Zündung -
Schlüsselstellung RUN,
–

beim Öffnen oder Schließen einer der V
ordertüren
eingeschaltet werden,
–

beim V
erriegeln/Entriegeln des Fahrzeugs
eingeschaltet werden.
Sie erlischt automatisch:
–

wenn der Schalter weder rechts noch links

eingedrückt ist,
–

auf jeden Fall nach 15 Minuten, wenn die
Türen
offen stehen
–

oder beim Einschalten der Zündung.

50
Ergonomie und Komfort
Ausstattung hinten
Befestigungsösen

Zum Sichern der Ladung sind Befestigungsösen am
Boden vorhanden: 8 für die Fahrzeuglängen L1 und
L2 ; 10 für die Fahrzeuglängen L3 und L4.
Zwei zusätzliche Ösen befinden sich an der
Trennwand hinter dem Führerhaus.
Maximale Last: 500 kg.
Aus Gründen der Sicherheit bei starkem Abbremsen empfiehlt es sich, die
schwersten Gegenstände weiter vorne zum
Fahrerhaus hin zu verstauen.
Halterung für
Befestigungsschiene


Auf jeder Seite des Fahrzeugs befinden sich
oberhalb der Verkleidung Halterungen zum
Anbringen von Befestigungsschienen.
Maximale Last: 200 kg.
Seitliche Verkleidung
Die Seitenteile sind zum Schutz der Ladung im
unteren Bereich verkleidet.
12-V-Anschluss

Maximale Leistung: 180 W.
Der Anschluss eines von PEUGEOT nicht zugelassenen elektrischen Geräts, z. B. ein
Ladegerät mit USB-Anschluss, kann
Funktionsstörungen der elektrischen Bauteile des
Fahrzeugs verursachen, beispielsweise einen
schlechten Radioempfang oder eine
Anzeigestörung auf den Bildschirmen.
Zigarettenanzünder

51
Ergonomie und Komfort
3

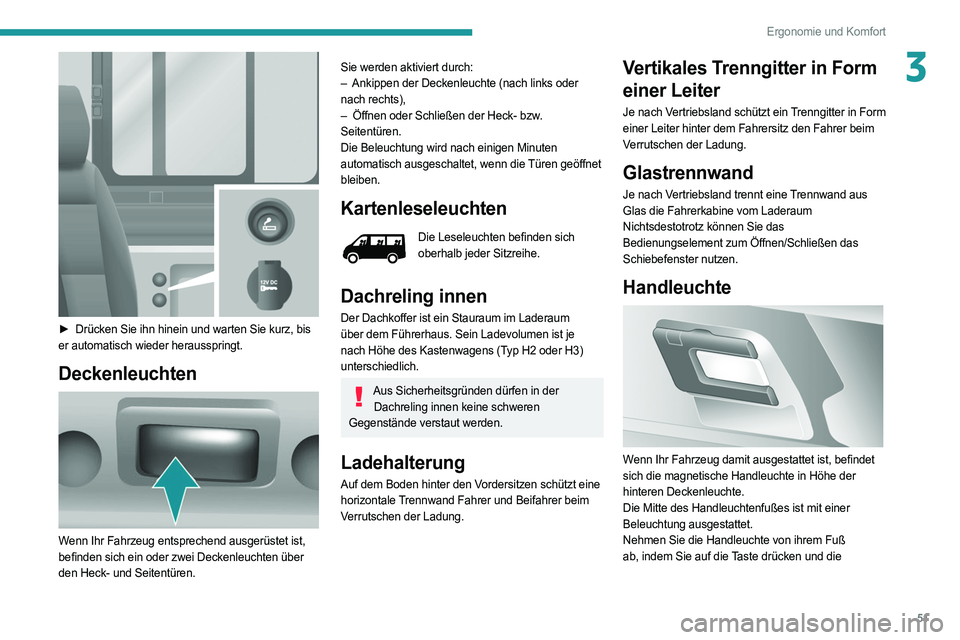

► Drücken Sie ihn hinein und warten Sie kurz, bis
er automatisch wieder herausspringt.
Deckenleuchten

Wenn Ihr Fahrzeug entsprechend ausgerüstet ist,
befinden sich ein oder zwei Deckenleuchten über
den Heck- und Seitentüren.
Sie werden aktiviert durch:
– Ankippen der Deckenleuchte (nach links oder
nach rechts),
–

Öffnen oder Schließen der Heck- bzw
.
Seitentüren.
Die Beleuchtung wird nach einigen Minuten
automatisch ausgeschaltet, wenn die Türen geöffnet
bleiben.
Kartenleseleuchten
Die Leseleuchten befinden sich
oberhalb jeder Sitzreihe.
Dachreling innen
Der Dachkoffer ist ein Stauraum im Laderaum
über dem Führerhaus. Sein Ladevolumen ist je
nach Höhe des Kastenwagens (Typ H2 oder H3)
unterschiedlich.
Aus Sicherheitsgründen dürfen in der Dachreling innen keine schweren
Gegenstände verstaut werden.
Ladehalterung
Auf dem Boden hinter den Vordersitzen schützt eine
horizontale Trennwand Fahrer und Beifahrer beim
Verrutschen der Ladung.
Vertikales Trenngitter in Form
einer Leiter
Je nach Vertriebsland schützt ein Trenngitter in Form
einer Leiter hinter dem Fahrersitz den Fahrer beim
Verrutschen der Ladung.
Glastrennwand
Je nach Vertriebsland trennt eine Trennwand aus
Glas die Fahrerkabine vom Laderaum
Nichtsdestotrotz können Sie das
Bedienungselement zum Öffnen/Schließen das
Schiebefenster nutzen.
Handleuchte

Wenn Ihr Fahrzeug damit ausgestattet ist, befindet
sich die magnetische Handleuchte in Höhe der
hinteren Deckenleuchte.
Die Mitte des Handleuchtenfußes ist mit einer
Beleuchtung ausgestattet.
Nehmen Sie die Handleuchte von ihrem Fuß
ab, indem Sie auf die Taste drücken und die

52
Ergonomie und Komfort

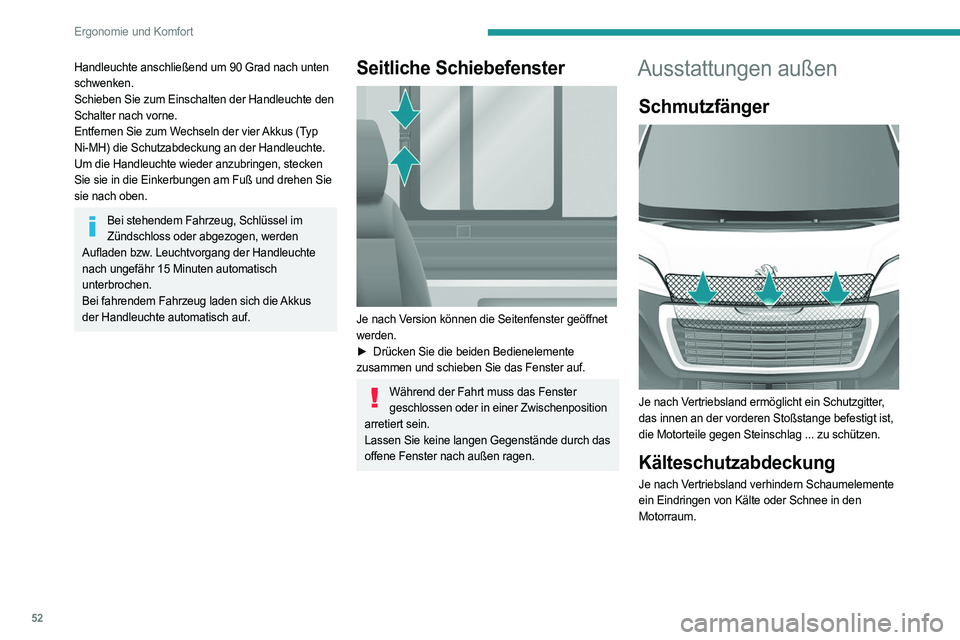

Handleuchte anschließend um 90 Grad nach unten
schwenken.
Schieben Sie zum Einschalten der Handleuchte den
Schalter nach vorne.
Entfernen Sie zum Wechseln der vier Akkus (Typ
Ni-MH) die Schutzabdeckung an der Handleuchte.
Um die Handleuchte wieder anzubringen, stecken
Sie sie in die Einkerbungen am Fuß und drehen Sie
sie nach oben.
Bei stehendem Fahrzeug, Schlüssel im Zündschloss oder abgezogen, werden
Aufladen bzw. Leuchtvorgang der Handleuchte
nach ungefähr 15 Minuten automatisch
unterbrochen.
Bei fahrendem Fahrzeug laden sich die Akkus
der Handleuchte automatisch auf.
Seitliche Schiebefenster

Je nach Version können die Seitenfenster geöffnet
werden.
►

Drücken Sie die beiden Bedienelemente

zusammen und schieben Sie das Fenster auf.
Während der Fahrt muss das Fenster geschlossen oder in einer Zwischenposition
arretiert sein.
Lassen Sie keine langen Gegenstände durch das
offene Fenster nach außen ragen.
Ausstattungen außen
Schmutzfänger

Je nach Vertriebsland ermöglicht ein Schutzgitter,
das innen an der vorderen Stoßstange befestigt ist,
die Motorteile gegen Steinschlag ... zu schützen.
Kälteschutzabdeckung
Je nach Vertriebsland verhindern Schaumelemente
ein Eindringen von Kälte oder Schnee in den
Motorraum.

53
Ergonomie und Komfort
3

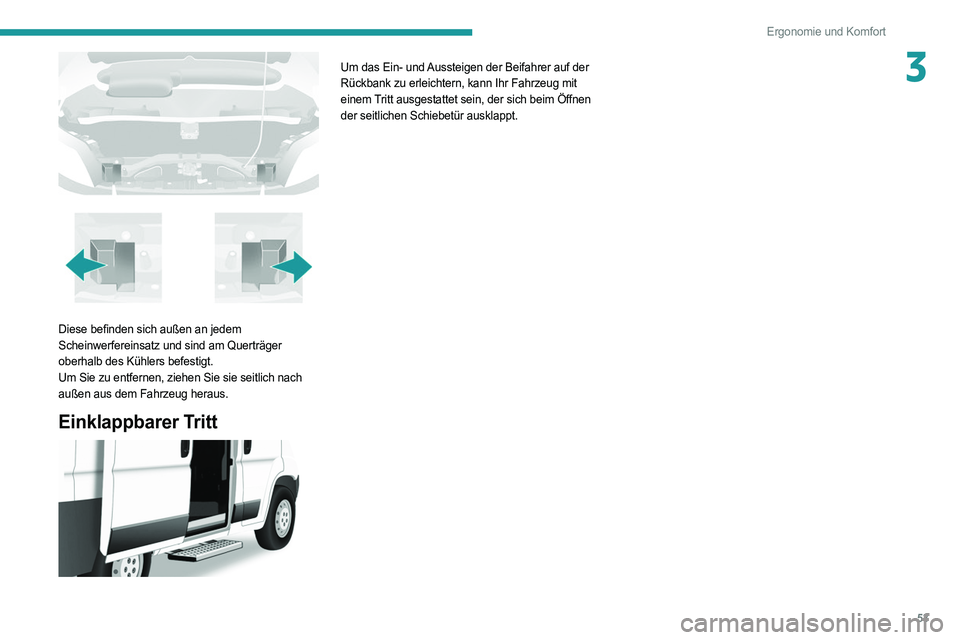

Diese befinden sich außen an jedem
Scheinwerfereinsatz und sind am Querträger
oberhalb des Kühlers befestigt.
Um Sie zu entfernen, ziehen Sie sie seitlich nach
außen aus dem Fahrzeug heraus.
Einklappbarer Tritt

Um das Ein- und Aussteigen der Beifahrer auf der
Rückbank zu erleichtern, kann Ihr Fahrzeug mit
einem Tritt ausgestattet sein, der sich beim Öffnen
der seitlichen Schiebetür ausklappt.

54
Beleuchtung und Sicht

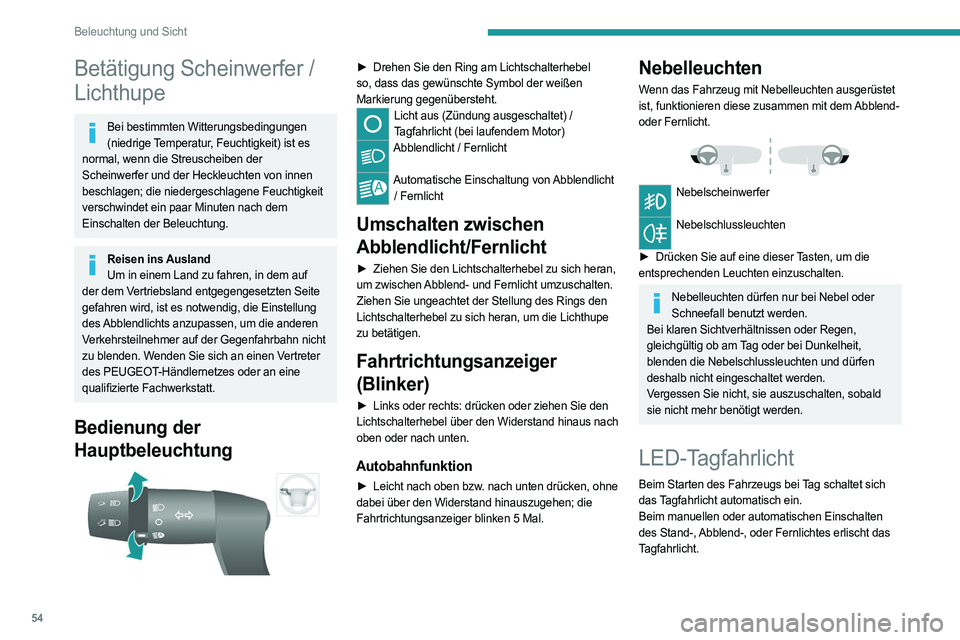

Betätigung Scheinwerfer /
Lichthupe
Bei bestimmten Witterungsbedingungen (niedrige Temperatur, Feuchtigkeit) ist es
normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von innen
beschlagen; die niedergeschlagene Feuchtigkeit
verschwindet ein paar Minuten nach dem
Einschalten der Beleuchtung.
Reisen ins Ausland Um in einem Land zu fahren, in dem auf
der dem Vertriebsland entgegengesetzten Seite
gefahren wird, ist es notwendig, die Einstellung
des Abblendlichts anzupassen, um die anderen
Verkehrsteilnehmer auf der Gegenfahrbahn nicht
zu blenden. Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bedienung der
Hauptbeleuchtung


► Drehen Sie den Ring am Lichtschalterhebel
so, dass das gewünschte Symbol der weißen
Markierung gegenübersteht.
Licht aus (Zündung ausgeschaltet) / Tagfahrlicht (bei laufendem Motor)
Abblendlicht / Fernlicht
Automatische Einschaltung von Abblendlicht
/ Fernlicht
Umschalten zwischen
Abblendlicht/Fernlicht
► Ziehen Sie den Lichtschalterhebel zu sich heran,
um zwischen Abblend- und Fernlicht umzuschalten.
Ziehen Sie ungeachtet der Stellung des Rings den
Lichtschalterhebel zu sich heran, um die Lichthupe
zu betätigen.
Fahrtrichtungsanzeiger
(Blinker)
► Links oder rechts: drücken oder ziehen Sie den
Lichtschalterhebel über den Widerstand hinaus nach
oben oder nach unten.
Autobahnfunktion
► Leicht nach oben bzw . nach unten drücken, ohne
dabei über den Widerstand hinauszugehen; die
Fahrtrichtungsanzeiger blinken 5 Mal.
Nebelleuchten
Wenn das Fahrzeug mit Nebelleuchten ausgerüstet
ist, funktionieren diese zusammen mit dem Abblend-
oder Fernlicht.


Nebelscheinwerfer
Nebelschlussleuchten
►

Drücken Sie auf eine dieser
Tasten, um die
entsprechenden Leuchten einzuschalten.
Nebelleuchten dürfen nur bei Nebel oder Schneefall benutzt werden.
Bei klaren Sichtverhältnissen oder Regen,
gleichgültig ob am Tag oder bei Dunkelheit,
blenden die Nebelschlussleuchten und dürfen
deshalb nicht eingeschaltet werden.
Vergessen Sie nicht, sie auszuschalten, sobald
sie nicht mehr benötigt werden.
LED-Tagfahrlicht
Beim Starten des Fahrzeugs bei Tag schaltet sich
das Tagfahrlicht automatisch ein.
Beim manuellen oder automatischen Einschalten
des Stand-, Abblend-, oder Fernlichtes erlischt das
Tagfahrlicht.
