2021 PEUGEOT BOXER Betriebsanleitungen (in German)

23

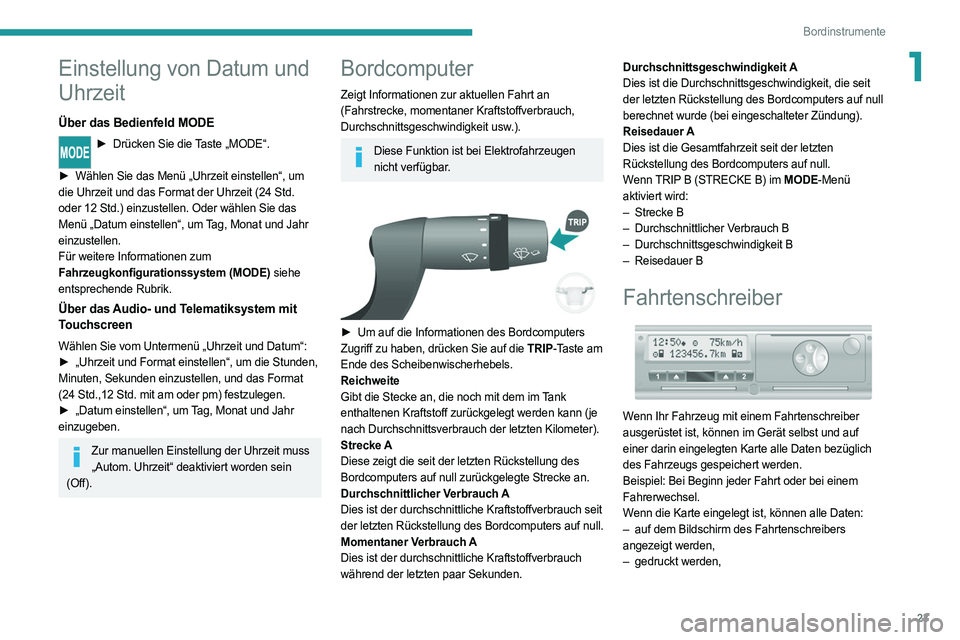

Bordinstrumente
1Einstellung von Datum und
Uhrzeit
Über das Bedienfeld MODE
► Drücken Sie die Taste „MODE“.
►

Wählen Sie das Menü „Uhrzeit einstellen“, um

die Uhrzeit und das Format der Uhrzeit (24 Std.
oder 12 Std.) einzustellen. Oder wählen Sie das
Menü „Datum einstellen“, um Tag, Monat und Jahr
einzustellen.
Für weitere Informationen zum
Fahrzeugkonfigurationssystem (MODE) siehe
entsprechende Rubrik.
Über das Audio- und Telematiksystem mit
Touchscreen
Wählen Sie vom Untermenü „Uhrzeit und Datum“:
► „Uhrzeit und Format einstellen“, um die Stunden,
Minuten, Sekunden einzustellen, und das Format
(24 Std.,12 Std. mit am oder pm) festzulegen.
►

„Datum einstellen“, um
Tag, Monat und Jahr
einzugeben.
Zur manuellen Einstellung der Uhrzeit muss „Autom. Uhrzeit“ deaktiviert worden sein
(Off).
Bordcomputer
Zeigt Informationen zur aktuellen Fahrt an
( Fahrstrecke, momentaner Kraftstoffverbrauch,
Durchschnittsgeschwindigkeit usw.).
Diese Funktion ist bei Elektrofahrzeugen nicht verfügbar.


► Um auf die Informationen des Bordcomputers
Zugriff zu haben, drücken Sie auf die TRIP-Taste am
Ende des Scheibenwischerhebels.
Reichweite
Gibt die Stecke an, die noch mit dem im Tank
enthaltenen Kraftstoff zurückgelegt werden kann (je
nach Durchschnittsverbrauch der letzten Kilometer).
Strecke A
Diese zeigt die seit der letzten Rückstellung des
Bordcomputers auf null zurückgelegte Strecke an.
Durchschnittlicher Verbrauch A
Dies ist der durchschnittliche Kraftstoffverbrauch seit
der letzten Rückstellung des Bordcomputers auf null.
Momentaner Verbrauch A
Dies ist der durchschnittliche Kraftstoffverbrauch
während der letzten paar Sekunden. Durchschnittsgeschwindigkeit A
Dies ist die Durchschnittsgeschwindigkeit, die seit
der letzten Rückstellung des Bordcomputers auf null
berechnet wurde (bei eingeschalteter Zündung).
Reisedauer A
Dies ist die Gesamtfahrzeit seit der letzten
Rückstellung des Bordcomputers auf null.
Wenn TRIP B (STRECKE B) im MODE-Menü
aktiviert wird:
–

Strecke B
–

Durchschnittlicher V
erbrauch B
–
Durchschnittsgeschwindigkeit B
–

Reisedauer B
Fahrtenschreiber

Wenn Ihr Fahrzeug mit einem Fahrtenschreiber
ausgerüstet ist, können im Gerät selbst und auf
einer darin eingelegten Karte alle Daten bezüglich
des Fahrzeugs gespeichert werden.
Beispiel: Bei Beginn jeder Fahrt oder bei einem
Fahrerwechsel.
Wenn die Karte eingelegt ist, können alle Daten:
–

auf dem Bildschirm des Fahrtenschreibers

angezeigt werden,
–

gedruckt werden,

24
Bordinstrumente

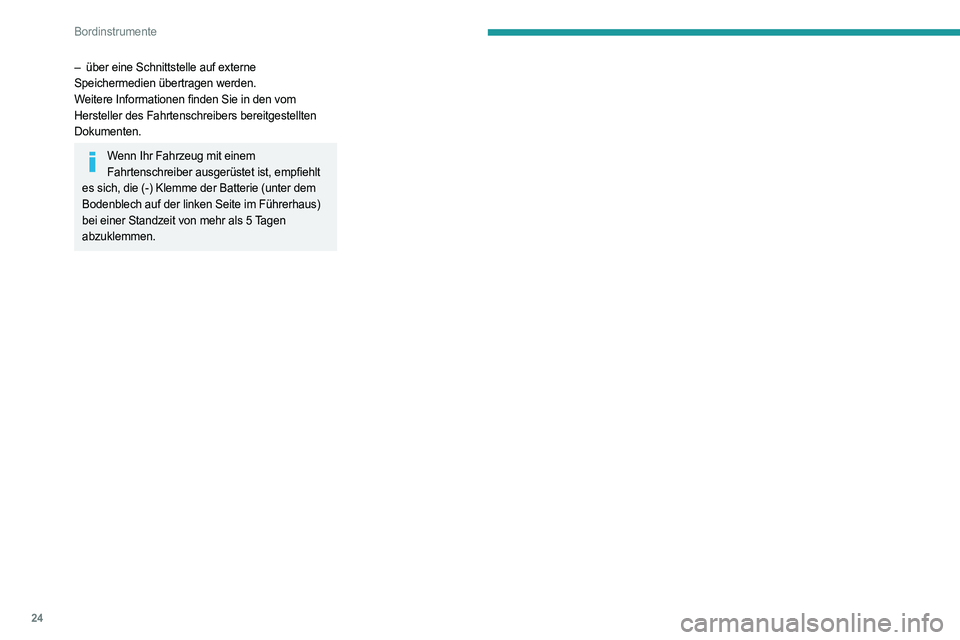

– über eine Schnittstelle auf externe
Speichermedien übertragen werden.
Weitere Informationen finden Sie in den vom
Hersteller des Fahrtenschreibers bereitgestellten
Dokumenten.
Wenn Ihr Fahrzeug mit einem Fahrtenschreiber ausgerüstet ist, empfiehlt
es sich, die (-) Klemme der Batterie (unter dem
Bodenblech auf der linken Seite im Führerhaus)
bei einer Standzeit von mehr als 5 Tagen
abzuklemmen.

25
Zugang

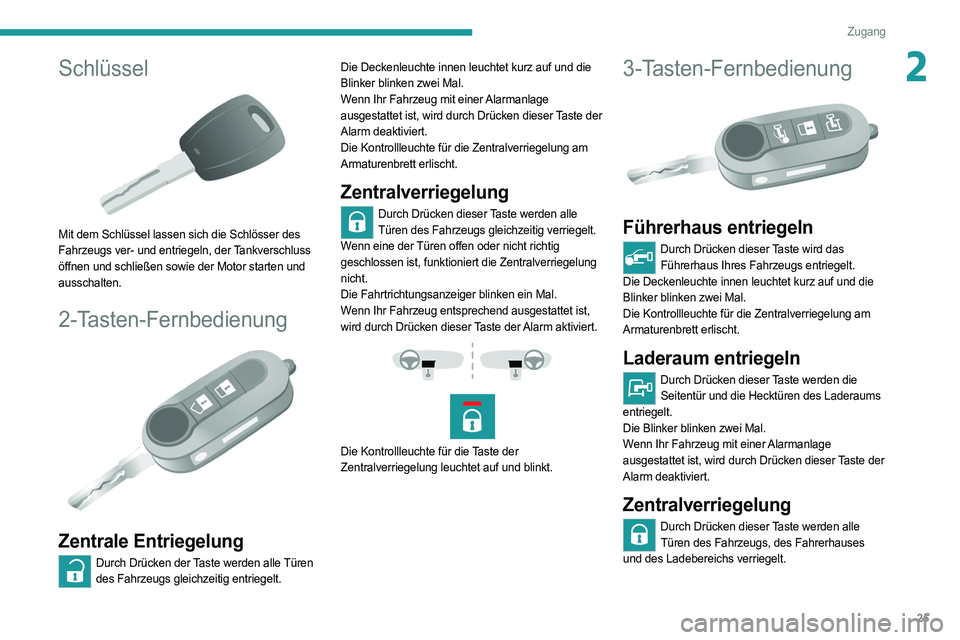

2Schlüssel

Mit dem Schlüssel lassen sich die Schlösser des
Fahrzeugs ver- und entriegeln, der Tankverschluss
öffnen und schließen sowie der Motor starten und
ausschalten.
2-Tasten-Fernbedienung

Zentrale Entriegelung
Durch Drücken der Taste werden alle Türen des Fahrzeugs gleichzeitig entriegelt. Die Deckenleuchte innen leuchtet kurz auf und die
Blinker blinken zwei Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgestattet ist, wird durch Drücken dieser Taste der
Alarm deaktiviert.
Die Kontrollleuchte für die Zentralverriegelung am
Armaturenbrett erlischt.
Zentralverriegelung
Durch Drücken dieser Taste werden alle
Türen des Fahrzeugs gleichzeitig verriegelt.
Wenn eine der Türen offen oder nicht richtig
geschlossen ist, funktioniert die Zentralverriegelung
nicht.
Die Fahrtrichtungsanzeiger blinken ein Mal.
Wenn Ihr Fahrzeug entsprechend ausgestattet ist,
wird durch Drücken dieser Taste der Alarm aktiviert.




Die Kontrollleuchte für die Taste der
Zentralverriegelung leuchtet auf und blinkt.
3-Tasten-Fernbedienung

Führerhaus entriegeln
Durch Drücken dieser Taste wird das Führerhaus Ihres Fahrzeugs entriegelt.
Die Deckenleuchte innen leuchtet kurz auf und die
Blinker blinken zwei Mal.
Die Kontrollleuchte für die Zentralverriegelung am
Armaturenbrett erlischt.
Laderaum entriegeln
Durch Drücken dieser Taste werden die Seitentür und die Hecktüren des Laderaums
entriegelt.
Die Blinker blinken zwei Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgestattet ist, wird durch Drücken dieser Taste der
Alarm deaktiviert.
Zentralverriegelung
Durch Drücken dieser Taste werden alle Türen des Fahrzeugs, des Fahrerhauses
und des Ladebereichs verriegelt.

26
Zugang

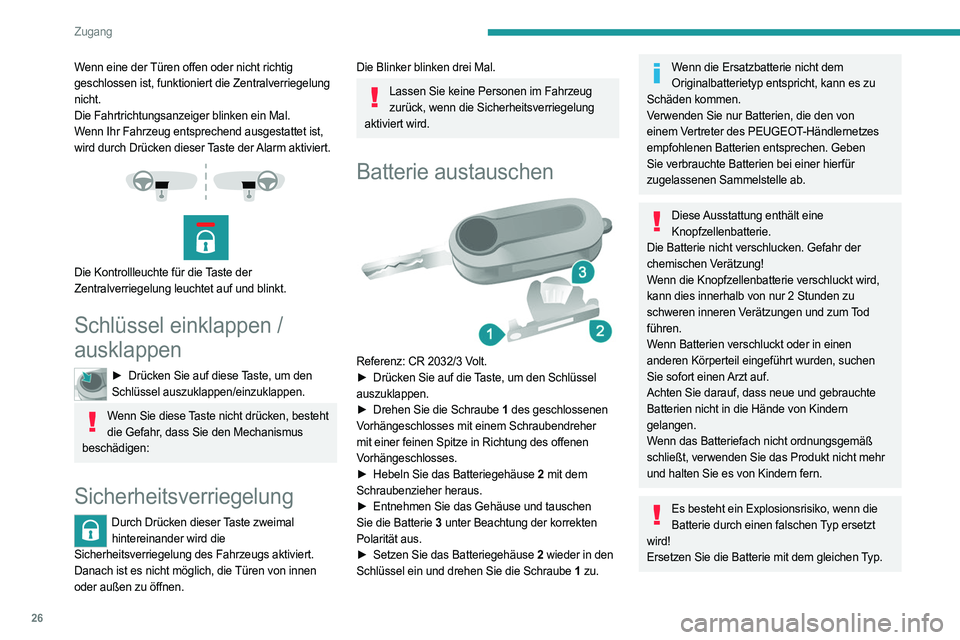

Wenn eine der Türen offen oder nicht richtig
geschlossen ist, funktioniert die Zentralverriegelung
nicht.
Die Fahrtrichtungsanzeiger blinken ein Mal.
Wenn Ihr Fahrzeug entsprechend ausgestattet ist,
wird durch Drücken dieser Taste der Alarm aktiviert.




Die Kontrollleuchte für die Taste der
Zentralverriegelung leuchtet auf und blinkt.
Schlüssel einklappen /
ausklappen
► Drücken Sie auf diese Taste, um den
Schlüssel auszuklappen/einzuklappen.
Wenn Sie diese Taste nicht drücken, besteht die Gefahr, dass Sie den Mechanismus
beschädigen:
Sicherheitsverriegelung
Durch Drücken dieser Taste zweimal hintereinander wird die
Sicherheitsverriegelung des Fahrzeugs aktiviert.
Danach ist es nicht möglich, die Türen von innen
oder außen zu öffnen.
Die Blinker blinken drei Mal.
Lassen Sie keine Personen im Fahrzeug zurück, wenn die Sicherheitsverriegelung
aktiviert wird.
Batterie austauschen

Referenz: CR 2032/3 Volt.
► Drücken Sie auf die Taste, um den Schlüssel
auszuklappen.
►

Drehen Sie die Schraube
1 des geschlossenen
Vorhängeschlosses mit einem Schraubendreher
mit einer feinen Spitze in Richtung des offenen
Vorhängeschlosses.
►

Hebeln Sie das Batteriegehäuse
2 mit dem
Schraubenzieher heraus.
►

Entnehmen Sie das Gehäuse und tauschen

Sie die Batterie 3 unter Beachtung der korrekten
Polarität aus.
►

Setzen Sie das Batteriegehäuse
2 wieder in den
Schlüssel ein und drehen Sie die Schraube 1 zu.
Wenn die Ersatzbatterie nicht dem
Originalbatterietyp entspricht, kann es zu
Schäden kommen.
Verwenden Sie nur Batterien, die den von
einem Vertreter des PEUGEOT-Händlernetzes
empfohlenen Batterien entsprechen. Geben
Sie verbrauchte Batterien bei einer hierfür
zugelassenen Sammelstelle ab.
Diese Ausstattung enthält eine Knopfzellenbatterie.
Die Batterie nicht verschlucken. Gefahr der
chemischen Verätzung!
Wenn die Knopfzellenbatterie verschluckt wird,
kann dies innerhalb von nur 2
Stunden zu
schweren inneren Verätzungen und zum Tod
führen.
Wenn Batterien verschluckt oder in einen
anderen Körperteil eingeführt wurden, suchen
Sie sofort einen Arzt auf.
Achten Sie darauf, dass neue und gebrauchte
Batterien nicht in die Hände von Kindern
gelangen.
Wenn das Batteriefach nicht ordnungsgemäß
schließt, verwenden Sie das Produkt nicht mehr
und halten Sie es von Kindern fern.
Es besteht ein Explosionsrisiko, wenn die Batterie durch einen falschen Typ ersetzt
wird!
Ersetzen Sie die Batterie mit dem gleichen Typ.

27
Zugang

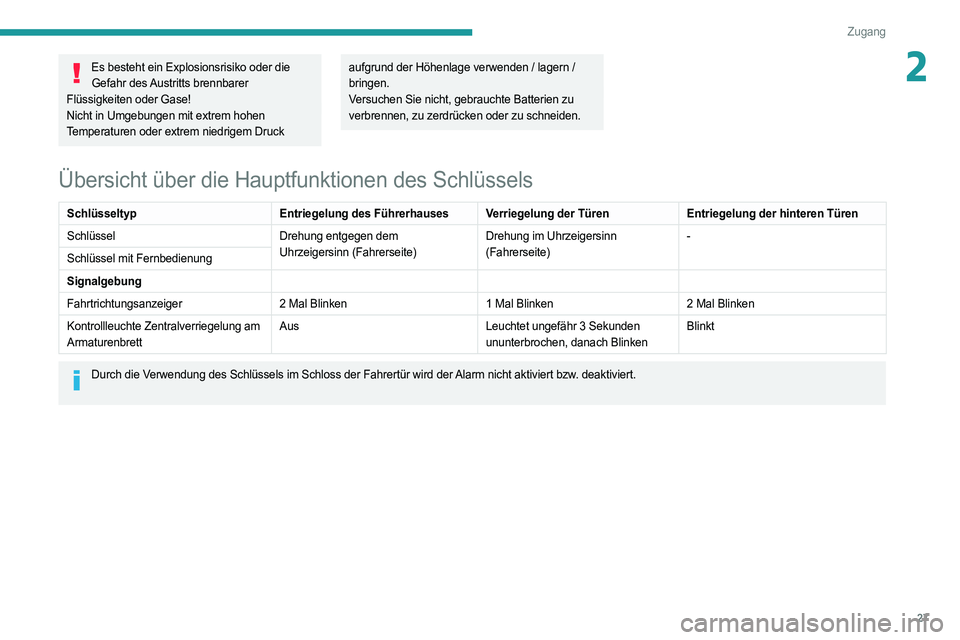

2Es besteht ein Explosionsrisiko oder die Gefahr des Austritts brennbarer
Flüssigkeiten oder Gase!
Nicht in Umgebungen mit extrem hohen
Temperaturen oder extrem niedrigem Druck aufgrund der Höhenlage verwenden / lagern /
bringen.
Versuchen Sie nicht, gebrauchte Batterien zu
verbrennen, zu zerdrücken oder zu schneiden.
Übersicht über die Hauptfunktionen des Schlüssels
Schlüsseltyp Entriegelung des Führerhauses Verriegelung der Türen Entriegelung der hinteren Türen
Schlüssel Drehung entgegen dem
Uhrzeigersinn (Fahrerseite)Drehung im Uhrzeigersinn
(Fahrerseite)-
Schlüssel mit Fernbedienung
Signalgebung
Fahrtrichtungsanzeiger 2 Mal Blinken1 Mal Blinken2 Mal Blinken
Kontrollleuchte Zentralverriegelung am
Armaturenbrett Aus
Leuchtet ungefähr 3 Sekunden
ununterbrochen, danach BlinkenBlinkt
Durch die Verwendung des Schlüssels im Schloss der Fahrertür wird der Alarm nicht aktiviert bzw. deaktiviert.

28
Zugang

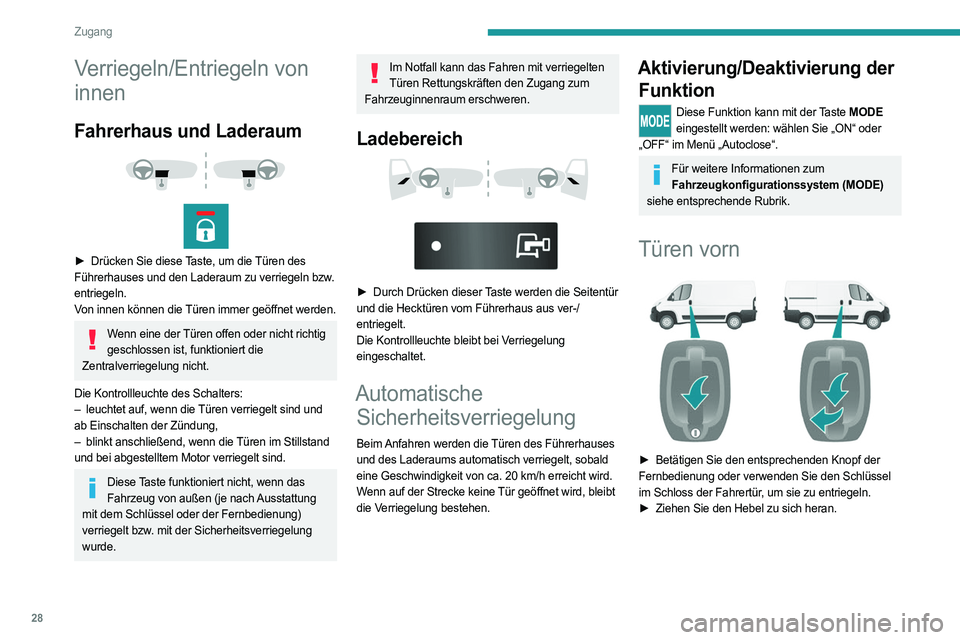

Verriegeln/Entriegeln von
innen
Fahrerhaus und Laderaum



► Drücken Sie diese Taste, um die Türen des
Führerhauses und den Laderaum zu verriegeln bzw.
entriegeln.
Von innen können die Türen immer geöffnet werden.
Wenn eine der Türen offen oder nicht richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht.
Die Kontrollleuchte des Schalters:
–

leuchtet auf, wenn die
Türen verriegelt sind und
ab Einschalten der Zündung,
–

blinkt anschließend, wenn die
Türen im Stillstand
und bei abgestelltem Motor verriegelt sind.
Diese Taste funktioniert nicht, wenn das Fahrzeug von außen (je nach Ausstattung
mit dem Schlüssel oder der Fernbedienung)
verriegelt bzw. mit der Sicherheitsverriegelung
wurde.
Im Notfall kann das Fahren mit verriegelten Türen Rettungskräften den Zugang zum
Fahrzeuginnenraum erschweren.
Ladebereich



► Durch Drücken dieser Taste werden die Seitentür
und die Hecktüren vom Führerhaus aus ver-/
entriegelt.
Die Kontrollleuchte bleibt bei Verriegelung
eingeschaltet.
Automatische Sicherheitsverriegelung
Beim Anfahren werden die Türen des Führerhauses
und des Laderaums automatisch verriegelt, sobald
eine Geschwindigkeit von ca. 20 km/h erreicht wird.
Wenn auf der Strecke keine Tür geöffnet wird, bleibt
die Verriegelung bestehen.
Aktivierung/Deaktivierung der
Funktion
Diese Funktion kann mit der Taste MODE
eingestellt werden: wählen Sie „ON“ oder
„OFF“ im Menü „Autoclose“.
Für weitere Informationen zum Fahrzeugkonfigurationssystem (MODE)
siehe entsprechende Rubrik.
Türen vorn

► Betätigen Sie den entsprechenden Knopf der
Fernbedienung oder verwenden Sie den Schlüssel
im Schloss der Fahrertür, um sie zu entriegeln.
►

Ziehen Sie den Hebel zu sich heran.

29
Zugang

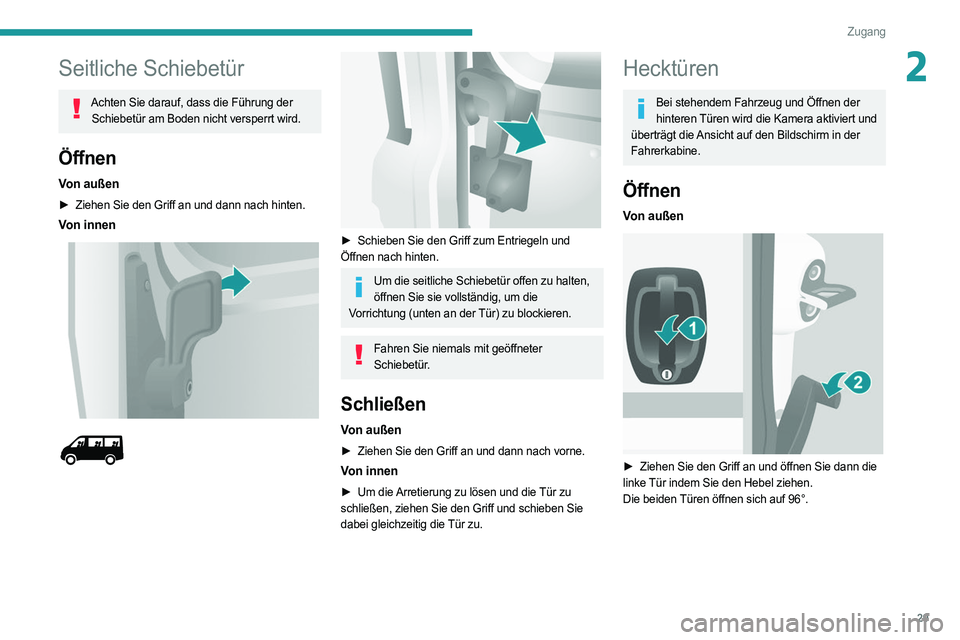

2Seitliche Schiebetür
Achten Sie darauf, dass die Führung der Schiebetür am Boden nicht versperrt wird.
Öffnen
Von außen
► Ziehen Sie den Griff an und dann nach hinten.
Von innen





► Schieben Sie den Griff zum Entriegeln und
Öffnen nach hinten.
Um die seitliche Schiebetür offen zu halten, öffnen Sie sie vollständig, um die
Vorrichtung (unten an der Tür) zu blockieren.
Fahren Sie niemals mit geöffneter Schiebetür.
Schließen
Von außen
► Ziehen Sie den Griff an und dann nach vorne.
Von innen
► Um die Arretierung zu lösen und die Tür zu
schließen, ziehen Sie den Griff und schieben Sie
dabei gleichzeitig die Tür zu.
Hecktüren
Bei stehendem Fahrzeug und Öffnen der hinteren Türen wird die Kamera aktiviert und
überträgt die Ansicht auf den Bildschirm in der
Fahrerkabine.
Öffnen
Von außen

► Ziehen Sie den Griff an und öffnen Sie dann die
linke Tür indem Sie den Hebel ziehen.
Die beiden Türen öffnen sich auf 96°.

30
Zugang
Von innen

► Ziehen Sie den Griff auf dem Türblech zu sich
heran und öffnen Sie dann die rechte Tür, indem Sie
den Griff nach hinten schieben.
►

Drücken Sie den Hebel, um die linke
Tür zu
öffnen.
Fahren Sie niemals mit geöffneten Hecktüren.
Öffnen bis 180°
Wenn Ihr Fahrzeug mit dieser Vorrichtung
ausgerüstet ist, lässt sich die Türöffnung mithilfe
einer versenkbaren Federspange von 96° auf 180°
erweitern.


► Drücken Sie auf den Knopf am Türblech, um den
Türöffnungswinkel zu vergrößern.
Beim Schließen der Tür rastet der Hebel wieder
automatisch ein.
Schließen
► Beginnen Sie beim Schließen mit der linken Tür
und schließen Sie dann die rechte Tür.
Alarmanlage
Dieses System dient zum Schutz Ihres Fahrzeugs
vor Diebstahl und Einbruch. Wenn Ihr Fahrzeug mit
einer Alarmanlage ausgestattet ist, dann bietet es
folgende Schutzfunktionen:
- Rundumschutz
Das System stellt einen Rundumschutz
durch Sensoren an den Fahrzeugöffnungen (Türen, Kofferraum, Motorhaube) und an der
Stromversorgung sicher
- Abschleppschutz
Das System registriert Änderungen der
Fahrzeuglage.
Aktivierung
► Schalten Sie den Motor aus und verlassen Sie

das Fahrzeug.
► Drücken Sie auf diese Taste auf der
Fernbedienung.
Die von der Alarmanlage gebotene Schutzfunktion
wird binnen weniger Sekunden aktiv.
Auslösen der Alarmanlage
Dies wird durch das Ertönen der Sirene und das
Blinken der Richtungsanzeiger für dreißig Sekunden
signalisiert.
Anschließend schaltet die Alarmanlage wieder auf Bereitschaft. Die Auslösung des
Alarms bleibt jedoch gespeichert und wird durch ein
etwa 10 Sekunden langes Leuchten der
Warnleuchte der elektronischen Anlasssperre beim
Einschalten der Zündung angezeigt.
Der Alarm wird ebenfalls nach einer Unterbrechung
der Stromversorgung ausgelöst, und wenn diese
wieder hergestellt wird.
Deaktivierung mit der
Fernbedienung
► Drücken Sie auf diese Taste.
