2021 PEUGEOT BOXER Betriebsanleitungen (in German)

159
Besonderheiten

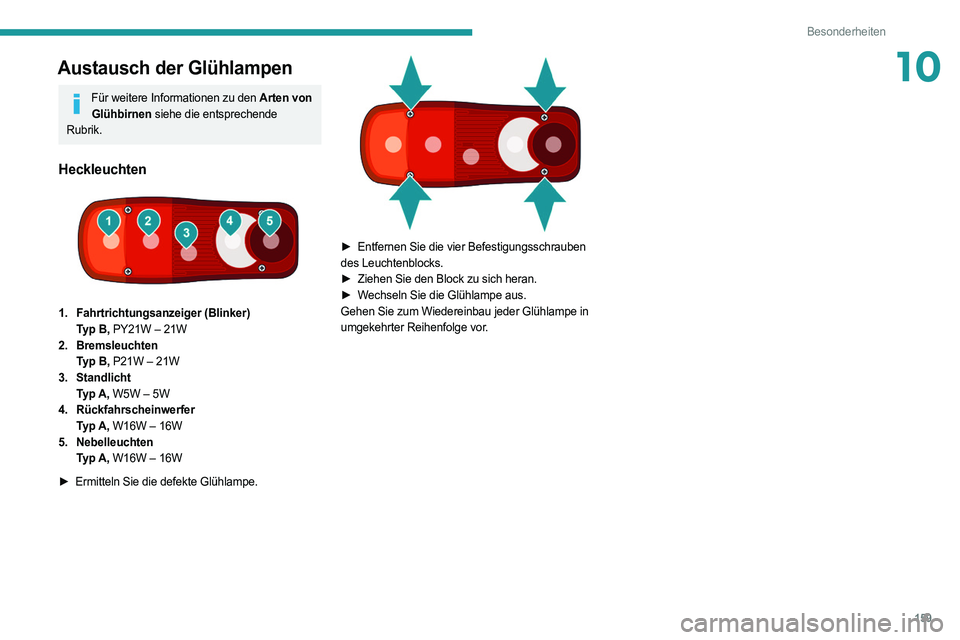

10Austausch der Glühlampen
Für weitere Informationen zu den Arten von Glühbirnen siehe die entsprechende
Rubrik.
Heckleuchten

1. Fahrtrichtungsanzeiger (Blinker)
Typ B, PY21W – 21W
2. Bremsleuchten Typ B, P21W – 21W
3. Standlicht Typ A, W5W – 5W
4. Rückfahrscheinwerfer Typ A, W16W – 16W
5. Nebelleuchten Typ A, W16W – 16W
►

Ermitteln Sie die defekte Glühlampe.

► Entfernen Sie die vier Befestigungsschrauben
des Leuchtenblocks.
►

Ziehen Sie den Block zu sich heran.
►


W
echseln Sie die Glühlampe aus.
Gehen Sie zum Wiedereinbau jeder Glühlampe in
umgekehrter Reihenfolge vor.

160
Besonderheiten

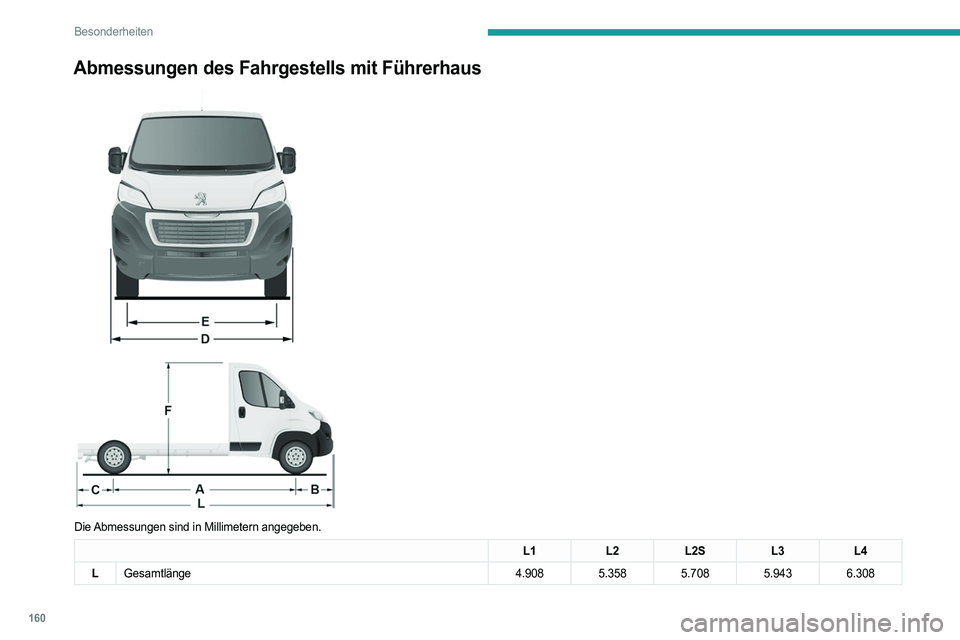

Abmessungen des Fahrgestells mit Führerhaus



Die Abmessungen sind in Millimetern angegeben.
L1 L2L2S L3L4
L Gesamtlänge 4.908 5.358 5.708 5.943 6.308

161
Besonderheiten

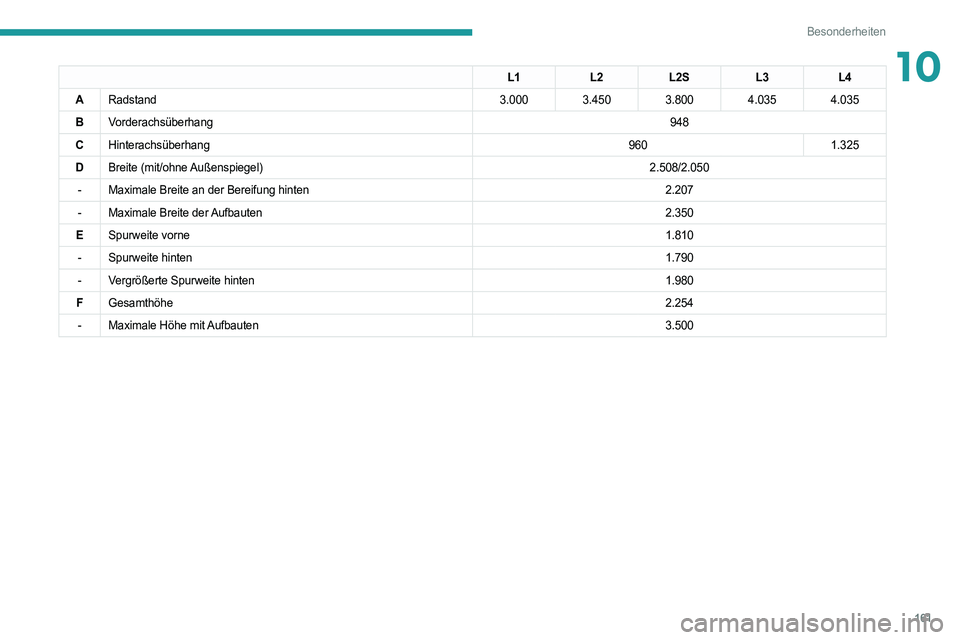

10L1L2L2S L3L4
A Radstand 3.000 3.450 3.800 4.035 4.035
B Vorderachsüberhang 948
C Hinterachsüberhang 9601.325
D Breite (mit/ohne Außenspiegel) 2.508/2.050
- Maximale Breite an der Bereifung hinten 2.207
- Maximale Breite der Aufbauten 2.350
E Spurweite vorne 1.810
- Spurweite hinten 1.790
- Vergrößerte Spurweite hinten 1.980
F Gesamthöhe 2.254
- Maximale Höhe mit Aufbauten 3.500

162
Besonderheiten
Abmessungen der Pritsche mit Führerhaus



Die Abmessungen sind in Millimetern angegeben.
L1 L2L2SL3L4
L Gesamtlänge 5.293 5.743 6.093 6.328 6.693

163
Besonderheiten

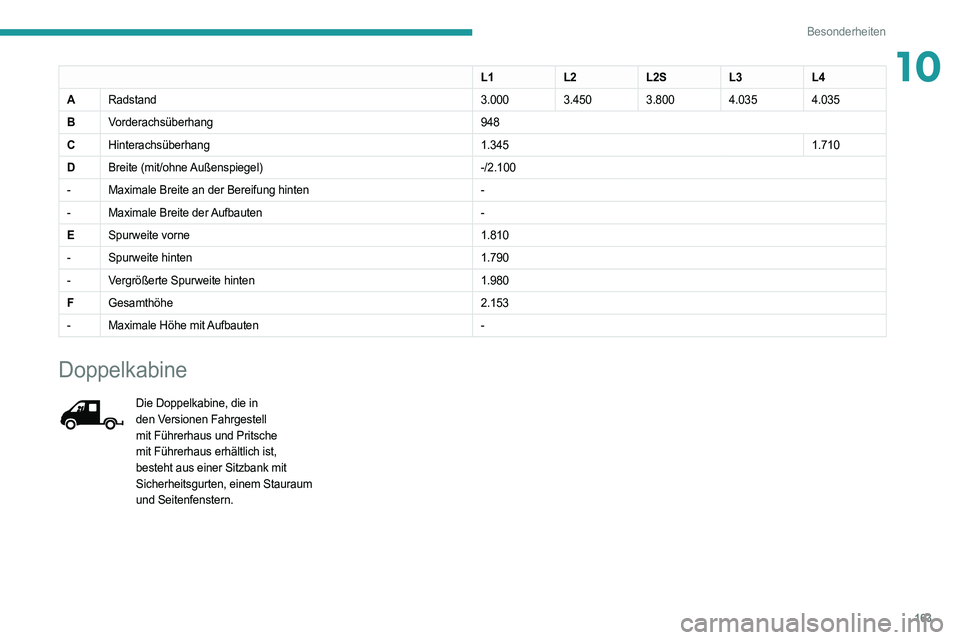

10L1L2L2SL3L4
A Radstand 3.000 3.450 3.800 4.035 4.035
B Vorderachsüberhang 948
C Hinterachsüberhang 1.3451.710
D Breite (mit/ohne Außenspiegel) -/2.100
- Maximale Breite an der Bereifung hinten -
- Maximale Breite der Aufbauten -
E Spurweite vorne 1.810
- Spurweite hinten 1.790
- Vergrößerte Spurweite hinten 1.980
F Gesamthöhe 2.153
- Maximale Höhe mit Aufbauten -
Doppelkabine
Die Doppelkabine, die in
den Versionen Fahrgestell
mit Führerhaus und Pritsche
mit Führerhaus erhältlich ist,
besteht aus einer Sitzbank mit
Sicherheitsgurten, einem Stauraum
und Seitenfenstern.

164
Besonderheiten

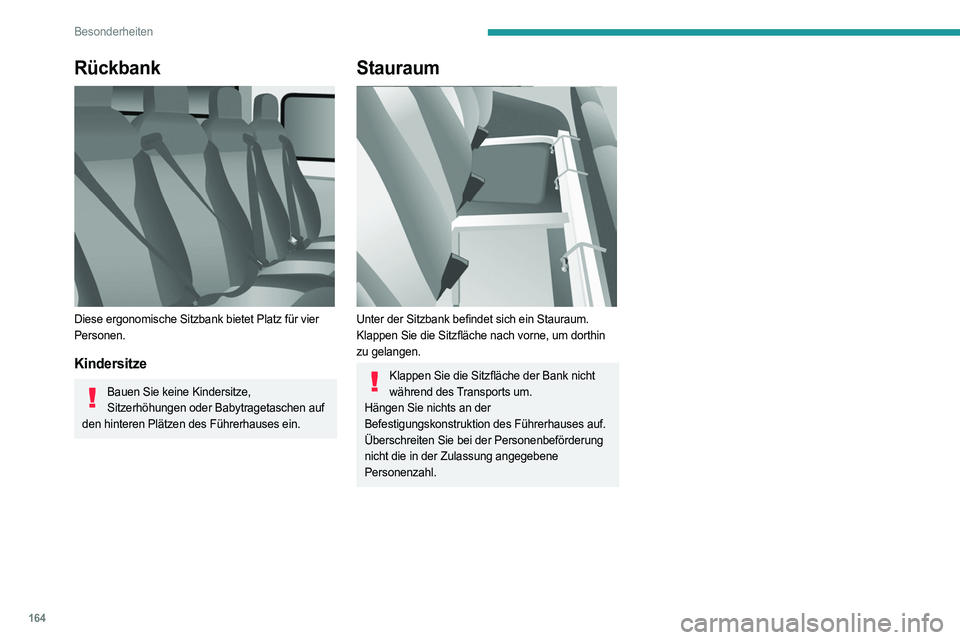

Rückbank

Diese ergonomische Sitzbank bietet Platz für vier
Personen.
Kindersitze
Bauen Sie keine Kindersitze, Sitzerhöhungen oder Babytragetaschen auf
den hinteren Plätzen des Führerhauses ein.
Stauraum

Unter der Sitzbank befindet sich ein Stauraum.
Klappen Sie die Sitzfläche nach vorne, um dorthin
zu gelangen.
Klappen Sie die Sitzfläche der Bank nicht während des Transports um.
Hängen Sie nichts an der
Befestigungskonstruktion des Führerhauses auf.
Überschreiten Sie bei der Personenbeförderung
nicht die in der Zulassung angegebene
Personenzahl.

165
Besonderheiten

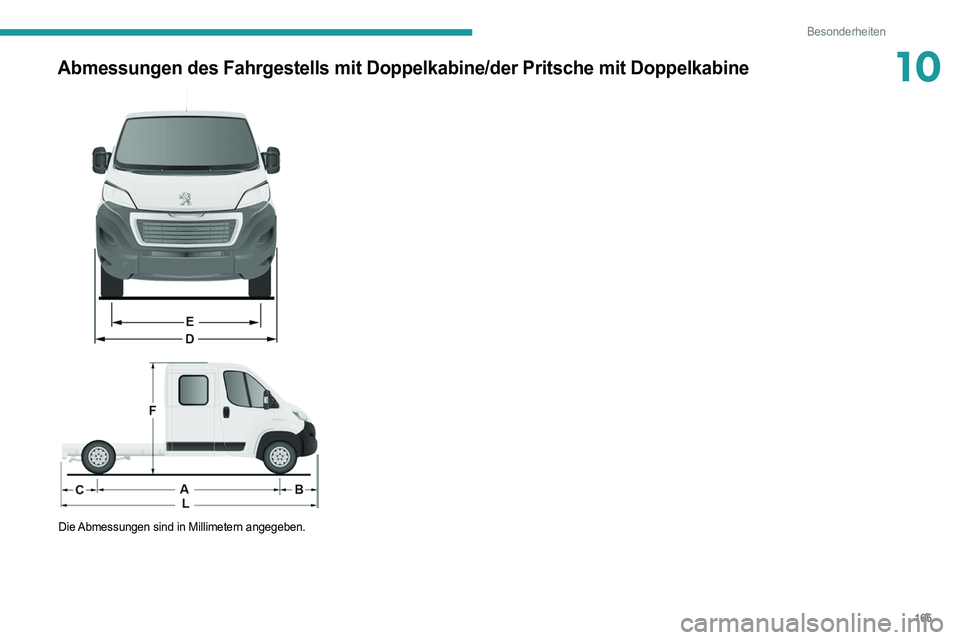

10Abmessungen des Fahrgestells mit Doppelkabine/der Pritsche mit Doppelkab\
ine



Die Abmessungen sind in Millimetern angegeben.

166
Besonderheiten

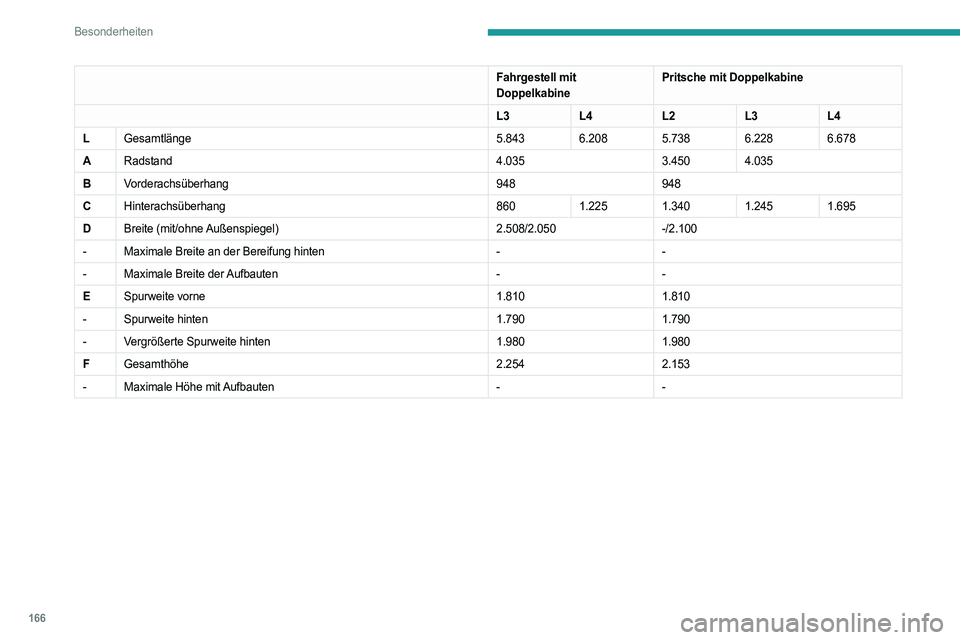

Fahrgestell mit
DoppelkabinePritsche mit Doppelkabine
L3 L4L2L3L4
L Gesamtlänge 5.843 6.208 5.738 6.228 6.678
A Radstand 4.0353.450 4.035
B Vorderachsüberhang 948948
C Hinterachsüberhang 8601.225 1.340 1.245 1.695
D Breite (mit/ohne Außenspiegel) 2.508/2.050-/2.100
- Maximale Breite an der Bereifung hinten --
- Maximale Breite der Aufbauten --
E Spurweite vorne 1.8101.810
- Spurweite hinten 1.7901.790
- Vergrößerte Spurweite hinten 1.9801.980
F Gesamthöhe 2.2542.153
- Maximale Höhe mit Aufbauten --
