2021 PEUGEOT BOXER Betriebsanleitungen (in German)

PEUGEO
BEDIENUNGSANLEITUNG

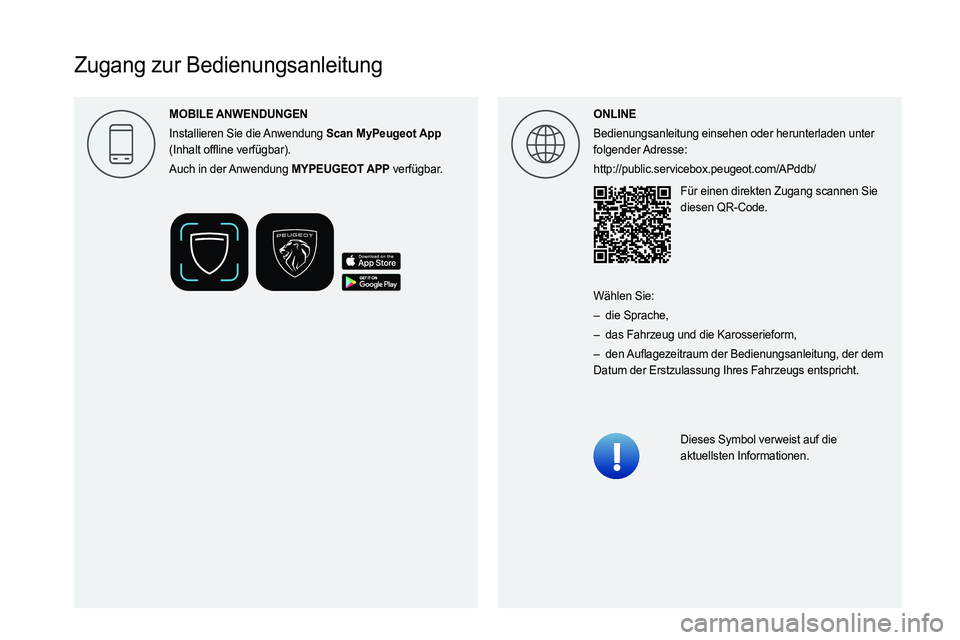

Zugang zur Bedienungsanleitung
ONLINE
Bedienungsanleitung einsehen oder herunterladen unter
folgender Adresse:
http://public.servicebox.peugeot.com/APddb/Für einen direkten Zugang scannen Sie
diesen QR-Code.
Dieses Symbol verweist auf die
aktuellsten Informationen.
Wählen Sie:

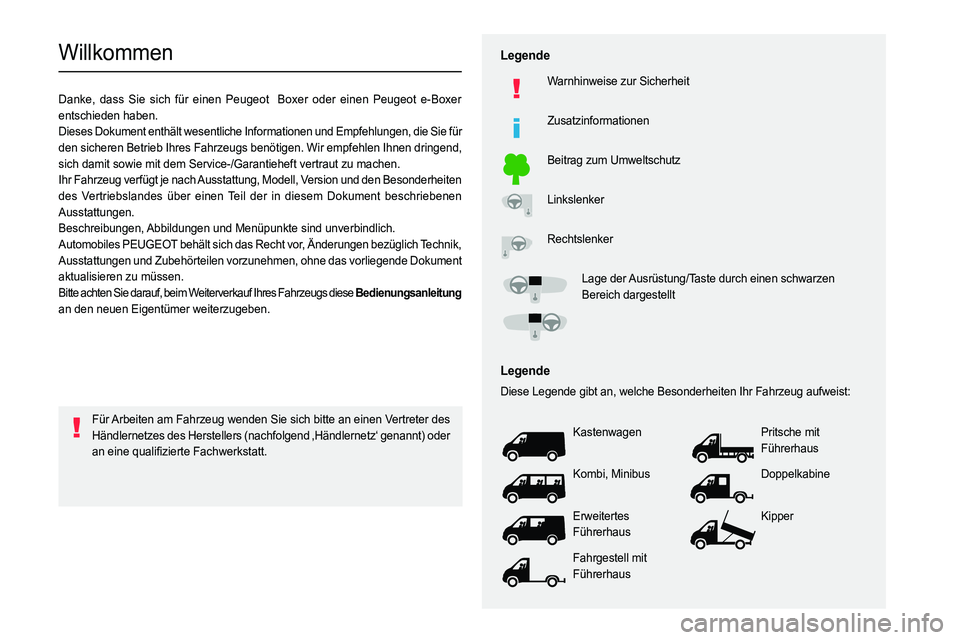

Willkommen
Danke, dass Sie sich für einen Peugeot Boxer oder einen Peugeot e-Boxer
entschieden haben.
Dieses Dokument enthält wesentliche Informationen und Empfehlungen, die Sie für
den sicheren Betrieb Ihres Fahrzeugs ben

2
Inhalt
 ■
Übersicht
 ■
Sparsame Fahrweise
1BordinstrumenteKombiinstrument 8
Kontroll- und Warnleuchten 9
Anzeigen 13
Fahrzeugkonfiguration (MODE) 16
Audio-/Multimediasystem mit Touchscreen 22
Einstellung von Datum und Uhrzeit 23
Bordcomputer 23
Bordcomputer 23
2ZugangSchlüssel 25
Fernbedienung 25
Türen vorn 28
Seitliche Schiebetür 29
Hecktüren 29
Alarmanlage 30
Elektrische Fensterheber 31
3Ergonomie und KomfortVordersitze 32
Sitzbank vorne 33
Rücksitze 34
Rückbank 34
Lenkradverstellung 35
Innen- und Außenspiegel 36
Heizung und Belüftung 37
Heizung/manuelle Klimaanlage 38
Automatische Klimaanlage 39
Heizung (Electric) 40
Standheizung 41
Heizung/Klimaanlage hinten 42
Zusätzliche programmierbare Standheizung 43
Beschlagfreihalten/Entfrosten vorn 45
Entfrosten der Heckscheibe 45
Fahrerkabinen-Layout 45
Ausstattung hinten 50
Ausstattungen außen 52
4Beleuchtung und SichtLichtschalter 54
Fahrtrichtungsanzeiger (Blinker) 54
LED-Tagfahrlicht 54
Fernlichtassistent 55
Leuchtweitenverstellung der Scheinwerfer 57
Scheibenwischerschalter 57
Austausch eines Scheibenwischerblattes 58
5SicherheitAllgemeine Sicherheitshinweise 59
Warnblinker 59
Akustische Warnung 60
Fußgängerhupe (Electric) 60
Elektronisches Stabilitätsprogramm (ESP) 60
Sicherheitsgurte 63
Airbags 66
Kindersitze 67
Deaktivieren des Beifahrer-Front-Airbags 69
ISOFIX-Sitze 71
Kindersicherung 73
6FahrbetriebFahrempfehlungen 74
Starten-Ausschalten des Motors 77
Umschalten der Batterie auf Standby 78
Feststellbremse 79
Getriebe 79
Gangwahlschalter

(Electric) 80
Gangwechselanzeige 81
STOP & START 81
Berganfahrassistent 83
Reifendrucküberwachung 84
Pneumatische Federung 85
Fahrassistenzsysteme und Einparkhilfen –
Allgemeine Hinweise
86
Verkehrszeichenerkennung 88
Geschwindigkeitsbegrenzer 89
Geschwindigkeitsregler - Spezielle Empfehlungen 91
Geschwindigkeitsregler 92
AFIL-Spurassistent 93
Toter-Winkel-Assistent Anhängererkennung 96
Active Safety Brake mit Warnung Kollisionsgefahr
und Intelligenter Bremsassistent
97
Einparkhilfe hinten 100
Rückfahrkamera 101
7Praktische TippsKraftstoff 104
Kraftstoffkompatibilität 105
Ladesystem (Electric) 105
Aufladen der Antriebsbatterie (Electric) 109
Schneeketten 11 2
Anhängerbetrieb 11 2
Anhängerkupplung mit ohne Werkzeug
abnehmbarem Kugelkopf
11 3
Dachträgersystem 11 5

3
Inhalt
Motorhaube 11 5
Dieselmotoren 11 7
Elektromotor 11 7
Füllstandskontrollen 11 7
Kontrollen 120
AdBlue® (Motoren BlueHDi) 123
Pflege- und Wartungshinweise 125
8Bei einer PanneProvisorisches Reifenpannenset 127
Ersatzrad 128
Austausch der Glühlampen 135
Sicherungen 139
12V-Batterie

/ Zusatzbatterie 140
Abschleppen 143
9Technische DatenMotordaten und Anhängelasten 145
Dieselmotoren 146
Elektromotor 147
Gewichte 148
Abmessungen 151
Kenndaten 155
Etikettenglossar 155
10BesonderheitenErweitertes Führerhaus 158
Fahrgestell mit Führerhaus / Pritsche mit
Führerhaus
158
Doppelkabine 163
Absenkseite hinten 167
11AudiosystemErste Schritte 172
Bedienelemente am Lenkrad 172
Radio 173
Media 174
Telefon 175
Konfiguration 175
Sprachbefehle 176
12Audio-/Telematikanlage mit TouchscreenErste Schritte 179
Bedienelemente am Lenkrad 180
Menüs 180
Radio 181
DAB-Radio (Digital Audio Broadcasting) 182
Media 182
Navigation 185
Telefon 188
Fahrzeuginformationen 189
Konfiguration 190
Sprachbefehle 191
13ALPINE® X902D SystemErste Schritte 194
Menüs 195
14Ereignisdatenschreiber
 ■
Stichwortverzeichnis

4
Übersicht
Präsentation
Diese Abbildungen und Beschreibungen dienen
lediglich als Orientierungshilfe. Das Vorhandensein
und die Position bestimmter Elemente können je
nach Version oder Ausstattung variieren.
Bedienungseinheit



1. Kombiinstrument mit Anzeigefeld
2. Lichtschalter- und Fahrtrichtungsanzeigerhebel
3. Scheibenwischer- /
Scheibenwaschanlagenhebel
Bordcomputer (Diesel) 4.
Fahrzeugkonfiguration / Leuchtweite
der Scheinwerfer / Nebelscheinwerfer/
Nebelschlussleuchten
5. Audiosystem-Bedienelemente am Lenkrad
6. Fahrer-Front-Airbag / Hupe
7. Zündschloss
8. Zusätzliche programmierbare Standheizung
(Diesel)
Heizung (Electric)
9. Sicherungskasten
10. Schalter für Geschwindigkeitsregler /
Geschwindigkeitsbegrenzer (Diesel)
11 . Luftfederung / Leselampen / Zusätzliche
Belüftung hinten (Diesel)
Mittelkonsole



1. Audiosystem / Navigation
2. Heizung / Klimaanlage
3. Staufach / Herausnehmbarer Aschenbecher
4. 12
V-Anschluss für Zubehör (max. 180 W)
5. USB-Anschluss / Zigarettenanzünder
6. Dynamische Stabilitätskontrolle (DSC/ASR)
Intelligente Traktionskontrolle (Diesel)
7. Fahrassistent bei Gefälle
8. AFIL-Spurassistent
9. Warnblinker
10. Zentralverriegelung
11 . Entfrosten / Beschlagfreihalten
12. Gangschalthebel (Diesel)
Gangwahlschalter
(Electric)

5
Übersicht

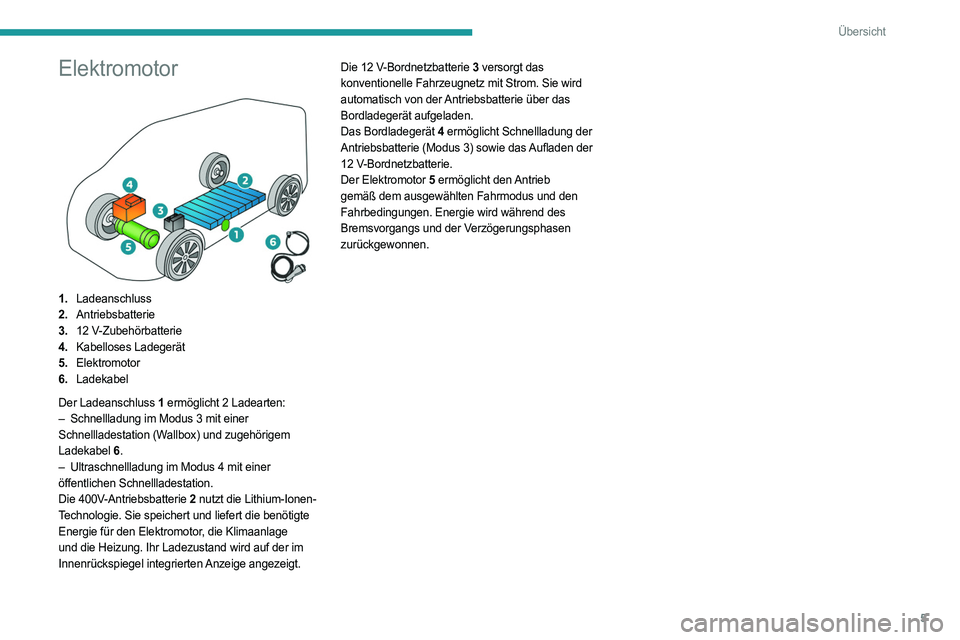

Elektromotor

1.Ladeanschluss
2. Antriebsbatterie
3. 12
V-Zubehörbatterie
4. Kabelloses Ladegerät
5. Elektromotor
6. Ladekabel
Der Ladeanschluss 1 ermöglicht 2 Ladearten:
–

Schnellladung im Modus 3 mit einer

Schnellladestation (Wallbox) und zugehörigem
Ladekabel 6.
–

Ultraschnellladung im Modus 4 mit einer

öffentlichen Schnellladestation.
Die 400V-Antriebsbatterie 2 nutzt die Lithium-Ionen-
Technologie. Sie speichert und liefert die benötigte
Energie für den Elektromotor, die Klimaanlage
und die Heizung. Ihr Ladezustand wird auf der im
Innenrückspiegel integrierten Anzeige angezeigt. Die 12 V-Bordnetzbatterie 3
versorgt das
konventionelle Fahrzeugnetz mit Strom. Sie wird
automatisch von der Antriebsbatterie über das
Bordladegerät aufgeladen.
Das Bordladegerät 4 ermöglicht Schnellladung der
Antriebsbatterie (Modus 3) sowie das Aufladen der
12 V-Bordnetzbatterie.
Der Elektromotor 5 ermöglicht den Antrieb
gemäß dem ausgewählten Fahrmodus und den
Fahrbedingungen. Energie wird während des
Bremsvorgangs und der Verzögerungsphasen
zurückgewonnen.

6
Sparsame Fahrweise
Sparsame Fahrweise
Die sparsame Fahrweise beinhaltet eine Reihe von
Anwendungen für jeden Tag, die es dem Autofahrer
ermöglichen, den Energieverbrauch (Kraftstoff und/
oder Strom) und die CO
2-Emissionen zu reduzieren.
Optimieren Sie die Nutzung Ihrer
Gangschaltung
Bei einem Schaltgetriebe fahren Sie vorsichtig los
und legen Sie unverzüglich den höheren Gang ein.
Schalten Sie in der Beschleunigungsphase zügig.
Die Gangwechselanzeige fordert Sie dazu auf, den
am besten geeigneten Gang einzulegen. Wenn
diese Aufforderung auf dem Kombiinstrument
angezeigt wird, kommen Sie dieser nach.
Bevorzugen Sie eine defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen
den Fahrzeugen ein, nutzen Sie bevorzugt
die Motorbremse anstatt das Bremspedal,
treten Sie stufenweise auf das Gaspedal.
Diese Verhaltensweisen tragen dazu bei, den
Energieverbrauch und den CO
2-Ausstoß zu
reduzieren und die Geräuschkulisse des Verkehrs
zu vermindern.
Bei fließendem Verkehr und Vorhandensein des
Schalters „CRUISE“ am Lenkrad, wählen Sie ab
30

km/h den Geschwindigkeitsregler.
Kontrollieren Sie die Verwendung der
elektrischen Ausstattungen
Wenn der Fahrgastinnenraum vor dem Losfahren
überhitzt ist, lüften Sie ihn durch Herunterlassen der Fenster und durch Öffnen der Lüftungsschieber,
bevor Sie die Klimaanlage verwenden.
Schließen Sie bei einer Geschwindigkeit ab 50
km/h
die Fenster und lassen Sie die Lüftungsschieber
offen.
Denken Sie daran, Ausstattungen zu verwenden,
die es ermöglichen, die Temperatur im
Fahrgastinnenraum zu begrenzen.
Wenn sie nicht automatisch gesteuert ist, schalten
Sie die Klimaanlage ab, sobald die gewünschte
Temperatur erreicht ist.
Schalten Sie das Entfrosten und das
Beschlagfreihalten ab, wenn diese nicht automatisch
gesteuert werden.
Schalten Sie frühestmöglich die Sitzheizung aus.
Passen Sie die Verwendung der Scheinwerfer und/
oder Nebelleuchten an die Sichtverhältnisse an,
gemäß der in Ihrem Land geltenden Gesetzgebung.
Vermeiden Sie, besonders im Winter, den
Motor laufen zu lassen, bevor Sie den 1. Gang
einlegen.(außer bei sehr strengen winterlichen
Wetterbedingungen: Temperaturen unter -23 °C). Ihr
Fahrzeug heizt während der Fahrt schneller.
Wenn Sie als Beifahrer vermeiden, Ihre
Multimediageräte ( z. B. Film, Musik, Videospiele)
anzuschließen, tragen Sie dazu bei, den Verbrauch
von Energie einzuschränken.
Trennen Sie vor dem Verlassen des Fahrzeugs die
Verbindung aller tragbaren Geräte.
Reduzieren Sie die Ursachen für
Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte Fahrzeug. Schränken Sie die Zuladung Ihres Fahrzeugs
ein und minimieren Sie den aerodynamischen
Widerstand (z.
B. Dachträger, Dachgepäckträger,
Fahrradträger, Anhänger). Verwenden Sie am
besten einen Dachkoffer.
Entfernen Sie die Dachträger, den
Dachgepäckträger nach der Verwendung.
Wenn die Wintersaison vorbei ist, entfernen Sie
die Winterreifen und montieren Sie erneut die
Sommerreifen.
Beachten Sie die Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand
den Luftdruck Ihrer Reifen. Beziehen Sie sich
auf das Etikett an der Innenseite der Tür auf der
Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:
–

vor einer langen Fahrt.
–


bei jedem Saisonwechsel.
–


nach längerem Stillstand.
V

ergessen Sie auch nicht das Reserverad
und ggf. die Reifen des Anhängers oder des
Campinganhängers.
Warten Sie Ihr Fahrzeug (Motoröl, Ölfilter, Luftfilter,
Fahrzeuginnenraumfilter usw.) regelmäßig. Befolgen
Sie den Maßnahmen-Kalender im Wartungsplan des
Herstellers.
Bei einem BlueHDi-Dieselmotor trägt Ihr Fahrzeug
zur Umweltverschmutzung bei, wenn das SCR-
System defekt ist. Wenden Sie sich umgehend
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt, um
