2021 CITROEN JUMPER SPACETOURER Eksploatavimo vadovas (in Lithuanian)

63
Ergonomika ir komfortas
3

► Iš galo: nuleiskite svirtį, kad atlaisvintumėte atlošą.
► Iš priekio: pakelkite svirtį, kad atlaisvintumėte atlošą.► Nulenkite atlošą ant sėdynės sėdimosios dalies.► Norėdami grąžinti atlošą į įprastą padėtį, kelkite svirtelę ir stumkite atlošą (iš galo –
nuleiskite svirtelę).
Nepalikite daiktų (pvz., krepšio arba
žaislų) ant sėdynės, kai nulenkiate
atlošą.
Nulenkimas
(atskiros sėdynės pavyzdys)► Jeigu automobilis turi tokią galimybę, nulenkite atlošą į staliuko padėtį.

► Naudodami rankenėlę, atlaisvinkite galines atramas, tada paverskite sėdynę į priekį.► Norėdami grąžinti į įprastą padėtį, atlenkite sėdynę, kol galinės atramos užsifiksuos
tvirtinimo elementuose.
Išėmimas
(atskiros sėdynės pavyzdys)► Nulenkite sėdynę.

► Atlaisvinkite priekines atramas naudodami rankenėles.
► Atkabinkite sėdynę nuo tvirtinimo elementų.► 2-os eilės sėdynę išimkite pro slankiąsias duris, o 3-ios eilės sėdynę – pro galą.
Tvirtinimas
(atskiros sėdynės pavyzdys)► Patikrinkite, ar jokie objektai nedengia tvirtinimo elementų ir netrukdo tinkamai pritvirtinti
sėdynės atramas.


► Įstumkite priekines atramas į tvirtinimo vietas ant grindų (žr. viršuje).

► Užfiksuokite priekines atramas svirtelėmis.► Paverskite sėdynę atgal, kol galinės atramos užsifiksuos.
Kai atliekate veiksmus, saugokite keleivių kojas.

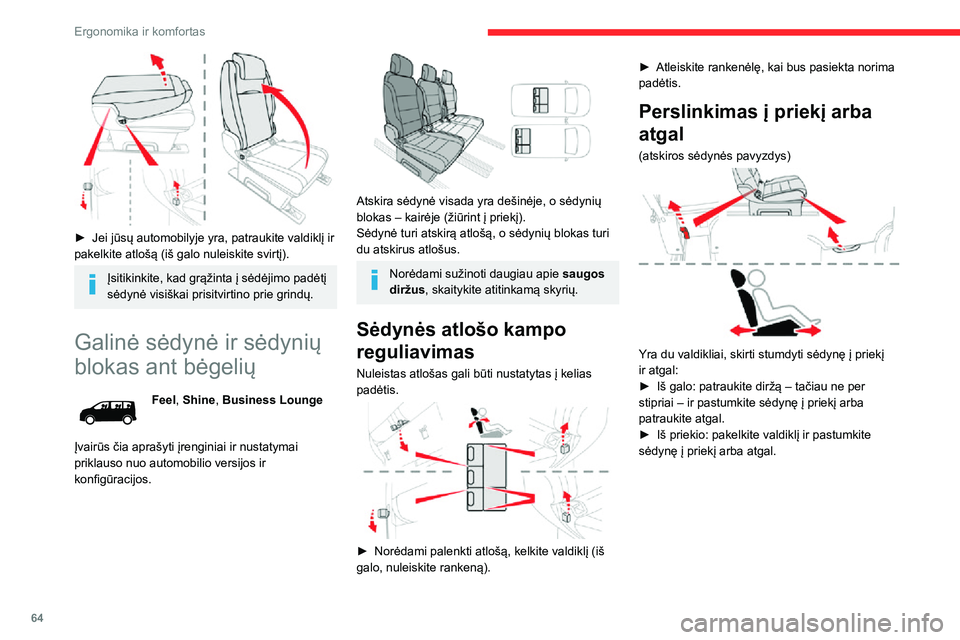

64
Ergonomika ir komfortas

► Jei jūsų automobilyje yra, patraukite valdiklį ir pakelkite atlošą (iš galo nuleiskite svirtį).
Įsitikinkite, kad grąžinta į sėdėjimo padėtį
sėdynė visiškai prisitvirtino prie grindų.
Galinė sėdynė ir sėdynių
blokas ant bėgelių
Feel, Shine, Business Lounge
Įvairūs čia aprašyti įrenginiai ir nustatymai
priklauso nuo automobilio versijos ir
konfigūracijos.


Atskira sėdynė visada yra dešinėje, o sėdynių
blokas – kairėje (žiūrint į priekį).
Sėdynė turi atskirą atlošą, o sėdynių blokas turi
du atskirus atlošus.
Norėdami sužinoti daugiau apie saugos
diržus, skaitykite atitinkamą skyrių.
Sėdynės atlošo kampo
reguliavimas
Nuleistas atlošas gali būti nustatytas į kelias
padėtis.


► Norėdami palenkti atlošą, kelkite valdiklį (iš galo, nuleiskite rankeną).
► Atleiskite rankenėlę, kai bus pasiekta norima padėtis.
Perslinkimas į priekį arba
atgal
(atskiros sėdynės pavyzdys)

Yra du valdikliai, skirti stumdyti sėdynę į priekį
ir atgal:
► Iš galo: patraukite diržą – tačiau ne per stipriai – ir pastumkite sėdynę į priekį arba
patraukite atgal.
► Iš priekio: pakelkite valdiklį ir pastumkite sėdynę į priekį arba atgal.

65
Ergonomika ir komfortas
3Sėdynės perstūmimas per
visą bėgelio ilgį



► Atlošą nulenkite į staliuko padėtį.► Perstumkite sėdynę traukdami priekinį valdymo prietaisą arba galinį dirželį.
Sėdynės atlošo nulenkimas
į stalo padėtį
(atskiros sėdynės pavyzdys)► Galvos atramą nuleiskite į žemiausią padėtį.

► Iš galo nuleiskite rankenėlę, kad sėdynės atlošas būtų atlaisvintas.
► Iš priekio: pakelkite svirtį, norėdami atlaisvinti atlošą.► Nulenkite atlošą ant sėdynės.
Nepalikite objektų (pvz., krepšio arba
žaislo) ant sėdynės, kai nulenkiate
atlošą.
Sėdynės atlošo grąžinimas į
sėdimąją padėtį (tarp žymų)



Norint sėdynės atlošą sugrąžinti į sėdimąją
padėtį, sėdynė turi būti perstumta tarp žymių.
Rodyklė neturi būti už žymių:


► Naudokite priekinį valdiklį, norėdami perstumti sėdynę į padėtį tarp žymių.
Išėmimas
(atskiros sėdynės pavyzdys)► Perstumkite sėdynę į priekį, kad galėtumėte pasiekti dirželį.► Atlošą nulenkite į staliuko padėtį

66
Ergonomika ir komfortas


► Iš galo patraukite dirželį iki galo, kad
atjungtumėte tvirtinimo elementus ir
nulenktumėte sėdynę į priekį, į vertikalią padėtį.
► 2-os eilės sėdynę išimkite pro slankiąsias duris, o 3-ios eilės sėdynę – pro galą.
Tvirtinimas

Prieš įstatydami sėdynę arba sėdynių
bloką atgal į automobilį, iki galo
patraukite dirželį, kad įsitikintumėte, jog
užraktas grįžo į pradinę padėtį.


Nenaudokite dirželio sėdynės arba
sėdynių bloko kėlimui.
(atskiros sėdynės pavyzdys)
► Įsitikinkite, kad niekas neužstoja bėgelių.

► Priekinę kreiptuvų dalį padėkite ant bėgelių.► Nulenkite sėdynę atgal, kad sulygintumėte kreiptuvų galinę dalį su bėgeliais.
► Pastumkite sėdynę pirmyn arba atgal, kol ji įsistatys į griovelius.► Pakelkite atlošą.
Įsitikinkite, kad grąžinta į sėdėjimo padėtį
sėdynė visiškai prisitvirtino prie grindų.
Atskira(-os) galinė(-ės) sėdynė(-ės) ant bėgelių
Shine, Business Lounge
Įvairūs čia aprašyti įrenginiai ir nustatymai
priklauso nuo automobilio versijos ir
konfigūracijos.


Atskira sėdynė turi trijuose taškuose tvirtinamą
saugos diržą su inertine rite.
Ją galima uždėti atgręžtą į priekį arba atgal.
Jei 2-oje eilėje yra į galą atgręžta atskira
sėdynė, patikrinkite, ar 1-os eilės
(vairuotojo ar keleivio) sėdynė nėra per daug
atlošta ir ar yra tarpas tarp sėdynių.
Tai gali lemti stiprų besiliečiančių dalių
nusidėvėjimą.

67
Ergonomika ir komfortas
3Norėdami sužinoti daugiau apie saugos
diržus, skaitykite atitinkamą skyrių.
Porankis (-iai)
Porankis gali būti reguliuojamas.

► Pakelkite porankį iki galo aukštyn.► Nuleiskite iki galo žemyn.► Pakelkite porankį, užfiksuodami jį pageidaujamos padėties įduboje.
Sėdynės atlošo kampo
reguliavimas
Nuleistas atlošas gali būti nustatytas į kelias
padėtis.


► Norėdami palenkti atlošą, kelkite valdiklį (iš galo, nuleiskite rankeną).► Atleiskite rankenėlę, kai bus pasiekta norima padėtis.
Perslinkimas į priekį arba
atgal


Yra du valdikliai, skirti stumdyti sėdynę į priekį
ir atgal:
► Iš galo: patraukite diržą – tačiau ne per stipriai – ir pastumkite sėdynę į priekį arba
patraukite atgal.
► Iš priekio: pakelkite valdiklį ir pastumkite sėdynę į priekį arba atgal.
Sėdynės atlošo nulenkimas
į stalo padėtį


Įsitikinkite, kad jokie objektai (pvz.,
krepšys, dėklas, žaislai, sulankstomas
stalas) netrukdo nulenkti sėdynės atlošo.
► Galvos atramą nuleiskite į žemiausią padėtį.

► Iš galo nuleiskite rankenėlę, kad sėdynės atlošas būtų atlaisvintas.► Iš priekio: pakelkite svirtį, norėdami atlaisvinti atlošą.► Nulenkite atlošą ant sėdynės.

68
Ergonomika ir komfortas
Išėmimas
► Perstumkite sėdynę į priekį, kad galėtumėte pasiekti dirželį.► Atlošą nulenkite į staliuko padėtį

► Iš galo, patraukite dirželį įveikdami pasipriešinimo tašką, kad atjungtumėte tvirtinimą
ir nulenktumėte sėdynę į priekį, į vertikalią
padėtį.
► 2-os eilės sėdynę išimkite pro slankiąsias duris, o 3-ios eilės sėdynę – pro galą.
Sėdynės padėties keitimas

Kai sėdynė išimta, galite ją apsukti 180° kampu.
Tvirtinimas

Prieš įstatydami sėdynę atgal į
automobilį, iki galo patraukite dirželį, kad
įsitikintumėte, jog užraktas grįžo į pradinę
padėtį.


Nenaudokite dirželio sėdynės kėlimui.
► Įsitikinkite, kad niekas neužstoja bėgelių.

► Priekinę dalį padėkite ant bėgelių.► Nulenkite sėdynę atgal, kad sulygintumėte kreiptuvų galinę dalį su bėgeliais.► Pastumkite sėdynę pirmyn arba atgal, kol ji įsistatys į griovelius.► Pakelkite atlošą.
Įsitikinkite, kad grąžinta į sėdėjimo padėtį
sėdynė visiškai prisitvirtino prie grindų.
Fiksuota įgulos kabina

Įgulos kabiną sudaro fiksuotas sėdynių
blokas, saugos diržai, smulkių daiktų dėžutės
(priklausomai nuo įrangos) ir šoniniai langai. Nuo
krovinių skyriaus ją skiria labai tvirta pertvara.
Galinių sėdynių blokas
Ergonomiškas sėdynių blokas turi tris sėdynes.

69
Ergonomika ir komfortas
3Dviejose išorinėse sėdynėse įrengti ISOFIX
montavimo elementai.
Norėdami daugiau informacijos apie
ISOFIX montavimo elementus,
skaitykite atitinkamą skyrių.
Daiktų dėtuvė

Jeigu pateikiami, smulkių daiktų dėklai
sumontuoti priekyje, po sėdynių bloku.
Saugyklos po sėdynėmis

Jei įrengtos automobilyje, jos yra po centrinėmis
ir išorinėmis kairiosiomis sėdynėmis.
Norėdami pasiekti iš salono, nulenkite reikiamą
sėdynę į priekį.


Atsižvelgiant į pardavimo šalį, saugyklas galima
išmontuoti ir įtraukti link galo, kad didelius
objektus būtų galima sukrauti po sėdynių bloku.
Nieko netvirtinkite prie kabinos tvirtinimo
konstrukcijos.
Neviršykite registracijos liudijime nurodyto
keleivių skaičiaus.
Gale esantis krovinių skyrius skirtas vežti
tik daiktus.
Patariame padėti prekes arba sunkius
objektus kiek galima toliau į krovinių
skyriaus priekį (link kabinos) ir pritvirtinti
diržais, naudojant ant grindų esančias
tvirtinimo kilpas.
Galinių sėdynių diržų tvirtinimo elementai
nėra skirti tvirtinti kroviniams.

70
Ergonomika ir komfortas
Užlenkiama įgulos kabina

Įgulos kabiną sudaro užlenkiamas sėdynių
blokas, saugos diržai ir šoniniai langai. Nuo
krovinių skyriaus ją skiria sėdynių blokas ir
labai tvirtos grotelės.
Užlenkta padėtis

► Viena ranka patraukite dirželius A į viršų, kad
užlenktumėte sėdynių bloką.
► Laikydami už rankenos B, prilaikykite sėdynių
bloką, kol jis užsifiksuos užlenktoje padėtyje.
Sėdynių bloko padėtis

► Norėdami vėl įdėti sėdynių bloką, patraukite dirželį C, kuriuo atfiksuosite sėdynių bloką, tada
dirželį atleiskite.
► Tada laikydami tik už rankenos B nuleiskite
nugaros atlošą iki kol jis užsifiksuos sėdynių
bloko padėtyje.
Niekada nedėkite savo rankos po
sėdyne, norėdami ją nuleisti, nes galite
prisispausti pirštus.
Įsitikinkite, kad po sėdynių bloku nėra jokių
objektų bei pėdų ir kad niekas neuždengia
tvirtinimo sistemos bei netrukdo tinkamai
užfiksuoti agregato.
Nieko netvirtinkite prie kabinos tvirtinimo
konstrukcijos.
Neviršykite registracijos liudijime nurodyto
keleivių skaičiaus.
Gale esantis krovinių skyrius skirtas vežti tik
daiktus.
Rekomenduojama padėti krovinius arba
sunkius objektus kiek galima toliau krovinių
skyriaus priekio (link kabinos) ir pritvirtinti
diržais, naudojant ant grindų esančias
tvirtinimo kilpas.
Galinių sėdynių diržų tvirtinimo elementai
nėra skirti tvirtinti kroviniams.
