2020 TOYOTA PRIUS PRIME Manuel du propriétaire (in French)

671
PRIUS PRIME_OM_OM47C77D_(D)
7-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

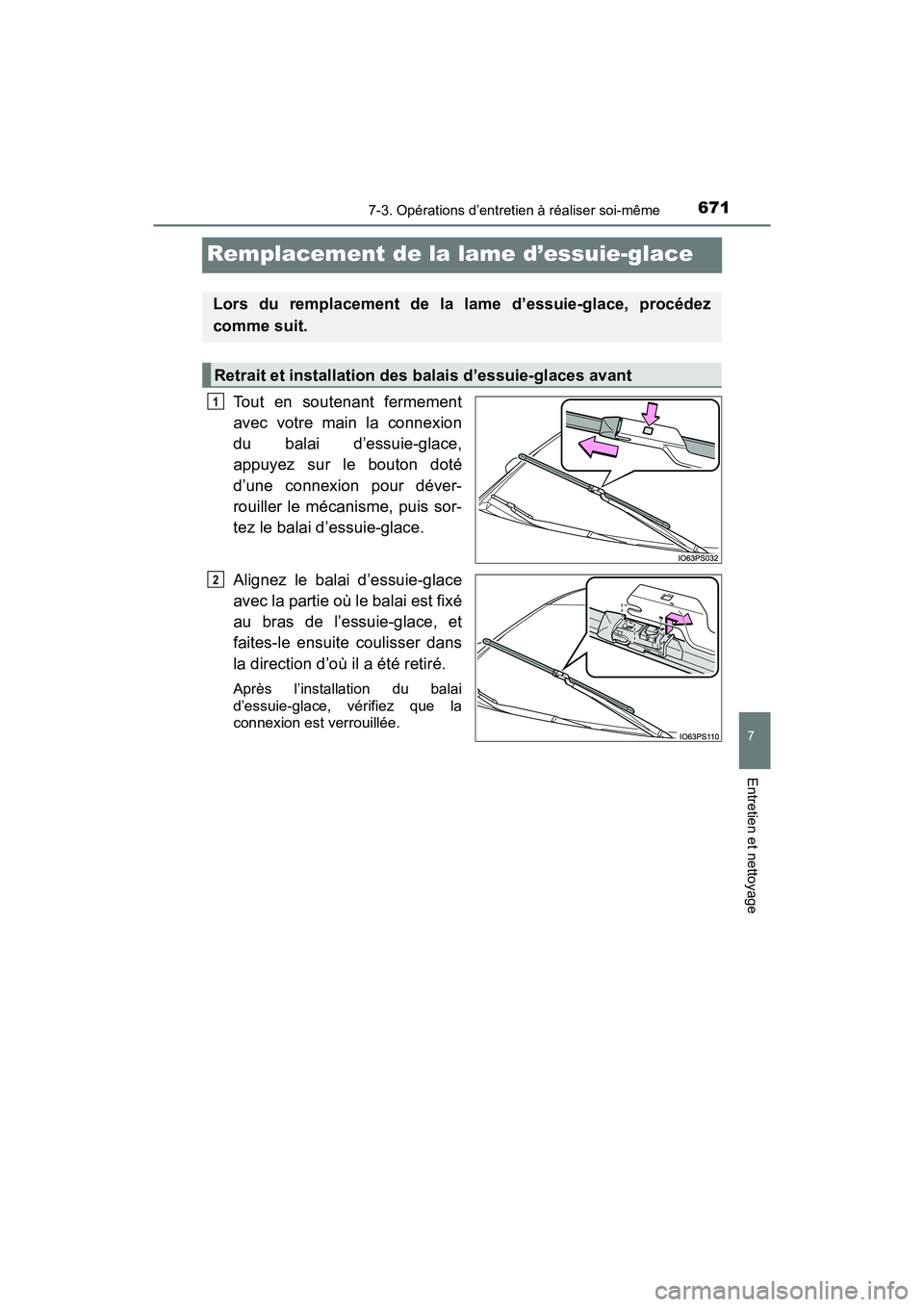

Remplacement de la lame d’essuie-glace
Tout en soutenant fermement
avec votre main la connexion
du balai d’essuie-glace,
appuyez sur le bouton doté
d’une connexion pour déver-
rouiller le mécanisme, puis sor-
tez le balai d’essuie-glace.
Alignez le balai d’essuie-glace
avec la partie où le balai est fixé
au bras de l’essuie-glace, et
faites-le ensuite coulisser dans
la direction d’où il a été retiré.
Après l’installation du balai
d’essuie-glace, vérifiez que la
connexion est verrouillée.
Lors du remplacement de la lame d’essuie-glace, procédez
comme suit.
Retrait et installation des balais d’essuie-glaces avant
1
2

672
PRIUS PRIME_OM_OM47C77D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Tirez la lame d’essuie-glace
jusqu’à ce qu’elle dépasse de la
fente à l’arrière du balai
d’essuie-glace.
Tirez l’extrémité de la lame
d’essuie-glace de la fente, puis
tirez le reste de la lame
d’essuie-glace.
Lors de l’installation d’une nou-
velle lame d’essuie-glace,
effectuez la procédure inverse.
Après l’installation, vérifiez que
l’extrémité de la lame d’essuie-
glace est installée complètement
jusqu’à l’extrémité du bouchon.
Remplacement de la lame d’essuie-glace
1
2
3

PRIUS PRIME_OM_OM47C77D_(D)
6737-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Manipulation du balai d’essuie-glace et de la lame d’essuie-glace
Une mauvaise manipulation pourrait endommager les balais d’essuie-glaces
ou la lame d’essuie-glace. Si vous avez des préoccupations au sujet du rem-
placement par vous-même des balais d’essuie-glaces ou de la lame
d’essuie-glace, contactez votre concessionnaire Toyota.
■ Bouchon du balai d’essuie-glace
Vous ne pouvez pas retirer le bouchon, car il est intégré au balai d’essuie-
glace avant.
NOTE
■Pour éviter d’endommager quoi que ce soit
●Veillez à ne pas endommager les griffes lors du remplacement des essuie-
glaces.
● Après que le balai d’essuie-glace a été retiré du bras d’essuie-glace, pla-
cez un chiffon, etc. entre le pare-brise et le bras d’essuie-glace pour éviter
d’endommager le pare-brise.
● Assurez-vous de ne pas trop tirer sur la lame d’essuie-glace.

674
PRIUS PRIME_OM_OM47C77D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Pile de la clé à puce
●Tournevis à tête plate
● Pile au lithium CR2032
Déverrouillez le mécanisme et
sortez la clé mécanique.
Retirez le couvercle.
Utilisez un tournevis de taille adé-
quate. Si vous forciez pour retirer
le couvercle, vous pourriez
l’endommager.
Pour éviter d’endommager la clé,
couvrez la pointe du tournevis d’un
chiffon.
Si la pile est déchargée, remplacez-la par une pile neuve.
Vous devrez disposer des éléments suivants :
Remplacement de la pile
1
2

PRIUS PRIME_OM_OM47C77D_(D)
6757-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Retirez la pile vide.
Si le module de la clé à puce fixé
au couvercle supérieur vous
empêche de voir la pile lorsque
vous retirez le couvercle, retirez le
module de la clé à puce du cou-
vercle afin de voir la pile comme
indiqué sur l’illustration.
Utilisez un tournevis de taille adé-
quate pour retirer la pile.
Insérez une pile neuve avec la borne “+” vers le haut.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
■Utilisez une pile au lithium de type CR2032
●Vous pouvez acheter des piles chez votre concessionnaire Toyota, dans un
magasin d’appareils électriques ou dans un magasin d’appareils photogra-
phiques.
● Ne remplacez la pile que par une pile identique ou équivalente recomman-
dée par le fabricant.
● Mettez les piles usagées au rebut en respectant la législation locale en
vigueur.
■ Si la pile de la clé à puce est à plat
Vous pourriez remarquer les problèmes suivants :
●Le système Smart key et la télécommande ne fonctionneront pas correcte-
ment.
● La portée opérationnelle sera réduite.
3
4

676
PRIUS PRIME_OM_OM47C77D_(D)
7-3. Opérations d’entretien à réaliser soi-même
AVERTISSEMENT
■Pile et pièces connexes retirées
Ces pièces sont petites et pourraient provoquer un étouffement si un enfant
les avalait. Tenir à l’écart des enfant s. Négliger cette précaution pourrait
occasionner des blessures graves, voire mortelles.
NOTE
■ Pour permettre un fonctionnement normal après le remplacement de la
pile
Observez les précautions suivantes pour éviter tout accident :
●Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait fair e rouiller la pile.
● Ne touchez ni ne déplacez aucun autre composant à l’intérieur de la télé-
commande.
● Ne pliez pas les bornes de la pile.

677
PRIUS PRIME_OM_OM47C77D_(D)
7-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Vérification et remplacement des fusibles
Désactivez le contacteur d’alimentation.
Vérifiez que le connecteur de charge n’est pas branché. De plus, n’utilisez
pas le climatiseur à distance pendant la procédure.
Ouvrez le couvercle de la boîte à fusibles.
Boîte à fusibles de type A du compartiment moteur
Tout en poussant les 2
attaches, soulevez le cou-
vercle.
Lors de la fermeture du cou-
vercle, assurez-vous de fixer les
2 attaches.
Boîte à fusibles de type B du compartiment moteur
Tout en poussant les 3
attaches, soulevez le cou-
vercle.
Lors de la fermeture du cou-
vercle, assurez-vous de fixer les
3 attaches.
Tableau de bord côté gauche
Retirez le couvercle.
Assurez-vous d’appuyer sur
l’attache lors du retrait ou de
l’installation.
Si certains composants électriques ne fonctionnent pas, il se
peut qu’un fusible ait grillé. Si cela se produit, vérifiez et rempla-
cez les fusibles en question.
1
2

678
PRIUS PRIME_OM_OM47C77D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Retirez le fusible.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
l’extracteur.
Vérifiez si le fusible a grillé.Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d’une intensité adéquate.
L’intensité est indiquée sur le couvercle de la boîte à fusibles.
3
4
1
2
Type ATy pe B
Type C
