2-1. Système hybride branchable
2
Système hybride branchable
Précautions relatives au système hybride
branchable
L’illustration est un exemple servant à des fins d’explication; elle peut diffé-
rer de la réalité.
Soyez prudent lorsque vous manipulez le système hybride; il
contient un système à haute tension (environ 600 V au maxi-
mum) ainsi que des pièces qui deviennent brûlantes lorsque le
système hybride est en cours de fonctionnement. Respectez les
étiquettes de mise en garde présentes sur le véhicule.
Étiquette de mise en garde
Entrée de charge
Prise de service
Compresseur de climatiseur
Unité de commande électrique
et convertisseur DC/DC Moteur électrique (moteur de
traction)
Câbles à haute tension
(orange)
Chargeur de batterie
Batterie hybride (batterie de
traction)1
2
3
4
5
6
7
8
9

104
PRIUS PRIME_OM_OM47C77D_(D)
2-1. Système hybride branchable
Les évents d’admission d’air
visant à refroidir la batterie
hybride (batterie de traction) sont
situés des deux côtés du dossier
du siège arrière. Si les évents
sont obstrués, il est possible que
la charge/la décharge de la batte-
rie hybride (batterie de traction)
soient limitées.
Lorsqu’une certaine force d’impact est détectée par le capteur
d’impact, le système de coupure d’urgence coupe le courant à haute
tension et arrête la pompe à carburant afin de réduire le risque d’élec-
trocution et les fuites de carburant. Si le système de coupure
d’urgence s’active, il sera impossible de faire redémarrer votre véhi-
cule. Pour faire redémarrer le système hybride, contactez votre
concessionnaire Toyota.
Un message s’affiche automatiquement lorsqu’une défaillance se pro-
duit dans le système hybride ou si une manœuvre inadéquate est ten-
tée.
Si un message d’avertissement
s’affiche sur l’écran multifonction,
lisez ce message et suivez les
directives.
Évents d’admission d’air de la batterie hybride (batterie de trac-
tion)
Système de coupure d’urgence
Message d’avertissement du système hybride

PRIUS PRIME_OM_OM47C77D_(D)
1052-1. Système hybride branchable
2
Système hybride branchable
■Si une lampe témoin s’allume ou qu’un message d’avertissement
s’affiche, ou si la batterie de 12 volts est débranchée
Il se peut que le système hybride ne démarre pas. Dans ce cas, essayez de
faire redémarrer le système. Si le vo yant “READY” ne s’allume pas, contac-
tez votre concessionnaire Toyota.
■ Panne de carburant
Lorsque le véhicule tombe en panne de carburant et qu’il est impossible de
faire démarrer le système hybride, ajoutez une quantité d’essence suffisante
pour que la lampe témoin de basse réserve de carburant ( P. 704) s’éteigne.
Si le réservoir ne contient qu’une petite quantité de carburant, il se peut que
le système hybride ne soit pas en mesure de démarrer. (La quantité habi-
tuelle de carburant est d’environ 2,0 gal. [7,5 L, 1,7 Imp.gal.], lorsque le véhi-
cule est sur une surface plane. Cette valeur peut varier lorsque le véhicule
est dans une pente. Ajoutez un peu plus de carburant lorsque le véhicule est
incliné.)
■ Ondes électromagnétiques
●Les pièces et les câbles à haute tension des véhicules hybrides sont dotés
d’un blindage électromagnétique, et par conséquent, ils émettent approxi-
mativement la même quantité d’ondes électromagnétiques que les véhi-
cules à essence traditionnels ou que les appareils électroniques
domestiques.
● Votre véhicule pourrait causer une interférence sonore avec des pièces de
radio fabriquées par des tiers.
■ Effet des champs magnétiques
Si des objets générant de forts champs magnétiques, comme des enceintes
de grande taille, sont placés dans le coffre à bagages ou installés à proximité,
les champs magnétiques produits peuvent avec une incidence sur le système
hybride.
■ Batterie hybride (batterie de traction) (batterie au lithium-ion)
La durée de vie de la batterie hybride (batterie de traction) est limitée.
Comme pour toute batterie rechargeable, la capacité de la batterie hybride
(batterie de traction) (sa capacité de rester chargée) diminue avec le temps et
l’usage qu’on en fait. La vitesse à laquelle la capacité diminue varie énormé-
ment en fonction de l’environnement (température ambiante, etc.) et des
conditions d’utilisation, comme la façon dont le véhicule est conduit et la
façon dont la batterie hybride (batterie de traction) est chargée.
Il s’agit d’une caractéristique normale des batteries au lithium-ion, et ce n’est
pas le signe d’une anomalie. De plus, bien que la diminution de la capacité de
la batterie hybride (batterie de traction) entraîne une diminution de la distance
pouvant être parcourue en mode EV, les performances du véhicule
n’empirent pas de façon notable.
Afin de réduire les risques d’une diminution de la capacité, suivez les instruc-
tions à la P. 153, “Diminution de la capacité de la batterie hybride (batterie de
traction)”.

106
PRIUS PRIME_OM_OM47C77D_(D)
2-1. Système hybride branchable
■Démarrage du système hybride dans un environnement extrêmement
froid
Lorsque la batterie hybride (batterie de traction) est extrêmement froide (en
dessous d’environ -22 F [-30 C]) en raison de l’influence de la température
extérieure, il se peut qu’il soit impossible de faire démarrer le système
hybride. Dans ce cas, essayez de nouveau de faire démarrer le système
hybride une fois que la batterie hybride se sera réchauffée en raison de l’aug-
mentation de la température extérieure, etc.
AVERTISSEMENT
■ Précautions relatives aux compo sants sous haute tension
Le véhicule est doté de systèmes CC et CA à haute tension, ainsi que d’un
système de 12 volts. Les hautes tensions CC et CA sont très dangereuses;
elles peuvent causer de graves brûlures et des décharges électriques sus-
ceptibles d’occasionner des blessures graves, voire mortelles.
● Vous ne devez jamais toucher, désassembler, enlever ou remplacer les
pièces et les câbles à haute tension, ni leurs connecteurs.
● Comme il utilise du courant à haute tension, le système hybride deviendra
chaud une fois qu’il aura démarré. Faites attention à la haute tension et à
la température élevée, et respectez toujours les étiquettes de mise en
garde présentes sur le véhicule.
●Ne tentez jamais d’ouvrir l’orifice
d’accès à la prise de service située
dans le compartiment de charge. La
prise de service ne sert qu’à l’entretien
du véhicule et pourrait être sous haute
tension.

PRIUS PRIME_OM_OM47C77D_(D)
1072-1. Système hybride branchable
2
Système hybride branchable
AVERTISSEMENT
■Précautions relatives aux accidents de la route
Observez les précautions suivantes pour réduire les risques de blessures
graves, voire mortelles :
●Rangez le véhicule sur le bas-côté de la route, engagez le frein de station-
nement, passez en position de changement de vitesse P, puis désactivez
le système hybride.
● Ne touchez pas aux pièces, aux câbles ni aux connecteurs à haute ten-
sion.
● Si des fils électriques sont à découvert à l’intérieur ou à l’extérieur de votre
véhicule, il y a un risque de décharge électrique. Ne touchez jamais aux
fils électriques à découvert.
● Ne touchez pas à la batterie si un liquide est collé dessus ou semble fuir.
Si de l’électrolyte (électrolyte or ganique à base de carbone) de la batterie
hybride (batterie de traction) entre en contact avec les yeux ou la peau,
elle peut causer la cécité ou des blessures sur la peau. Dans le cas impro-
bable où les yeux ou la peau entrerait en contact avec le liquide, rincez-les
immédiatement à grande eau et consultez immédiatement un médecin.
● Si de l’électrolyte fuit de la batterie hybride (batterie de traction), n’appro-
chez pas du véhicule.
Même dans le cas improbable où la batterie hybride (batterie de traction)
serait endommagée, la batterie est conçue pour éviter qu’une grande
quantité d’électrolyte ne fuie. Cependant, l’électrolyte qui parvient à fuir
provoque une vapeur. Cette vapeur est irritante pour la peau et les yeux et
pourrait provoquer un grave empoisonnement si elle était inhalée.
● N’approchez pas de flammes ni d’élém ents très chauds de l’électrolyte.
L’électrolyte pourrait s’enflammer et provoquer un incendie.
● Si un incendie survient à l’intérieur du véhicule hybride, sortez du véhicule
au plus vite. N’utilisez jamais d’extincteur non conçu pour les incendies
électriques. Même l’utilisation d’une petite quantité d’eau pourrait s’avérer
dangereuse.
● Si votre véhicule doit être remorqué, les roues avant doivent être soule-
vées. Si les roues reliées au moteur électrique (moteur de traction) étaient
au sol pendant le remorquage, le moteur pourrait continuer à produire de
l’électricité. Cela pourrait provoquer un incendie. ( P. 693)
● Vérifiez attentivement le sol sous le véhicule. Si du liquide a coulé sur le
sol, le système d’alimentation est peut-être endommagé. Sortez du véhi-
cule au plus vite.

108
PRIUS PRIME_OM_OM47C77D_(D)
2-1. Système hybride branchable
AVERTISSEMENT
■Batterie hybride (batterie de traction)
●Votre véhicule est doté d’une batterie scellée au lithium-ion.
● Assurez-vous de ne jamais revendre, céder ni modifier la batterie hybride.
Pour éviter tout accident, les batteries hybrides qui ont été retirées d’un
véhicule mis au rebut sont récupérées par l’entremise du concessionnaire
Toyota. Ne mettez pas la batterie au rebut vous-même.
Si la batterie n’était pas récupérée correctement, les situations suivantes
pourraient se produire, ce qui pourrait occasionner des blessures graves,
voire mortelles :
• Il est possible que la batterie hybride soit mise au rebut ou jetée de manière illégale, ce qui constituerait un risque pour l’environnement, ou
que quelqu’un touche à une pièce sous haute tension, ce qui pourrait
occasionner une décharge électrique.
• La batterie hybride est conçue pour être utilisée uniquement avec votre véhicule hybride. Si la batterie hybride est utilisée en dehors de votre
véhicule, ou si elle est modifiée de quelque façon que ce soit, un acci-
dent tel qu’une décharge électrique, une émission de chaleur ou de
fumée, une explosion ou une fuite d’électrolyte peut se produire.
Lorsque vous vendez ou cédez votre véhicule, les risques d’accident
sont très élevés, car la personne qui réceptionne le véhicule peut ne
pas être consciente de ces dangers.
● Si vous mettez votre véhicule au rebut sans retirer la batterie hybride, il y a
un risque qu’une personne subisse une violente décharge électrique si
elle touche aux pièces ou aux câbles à haute tension et à leurs connec-
teurs. Si vous devez mettre votre véhicule au rebut, vous devez demander
à votre concessionnaire Toyota ou à un garagiste compétent de se char-
ger de la mise au rebut de la batterie hybride. Si la batterie hybride n’était
pas mise au rebut de la manière appropriée, elle pourrait provoquer une
décharge électrique susceptible de causer des blessures graves, voire
mortelles.

PRIUS PRIME_OM_OM47C77D_(D)
1092-1. Système hybride branchable
2
Système hybride branchable

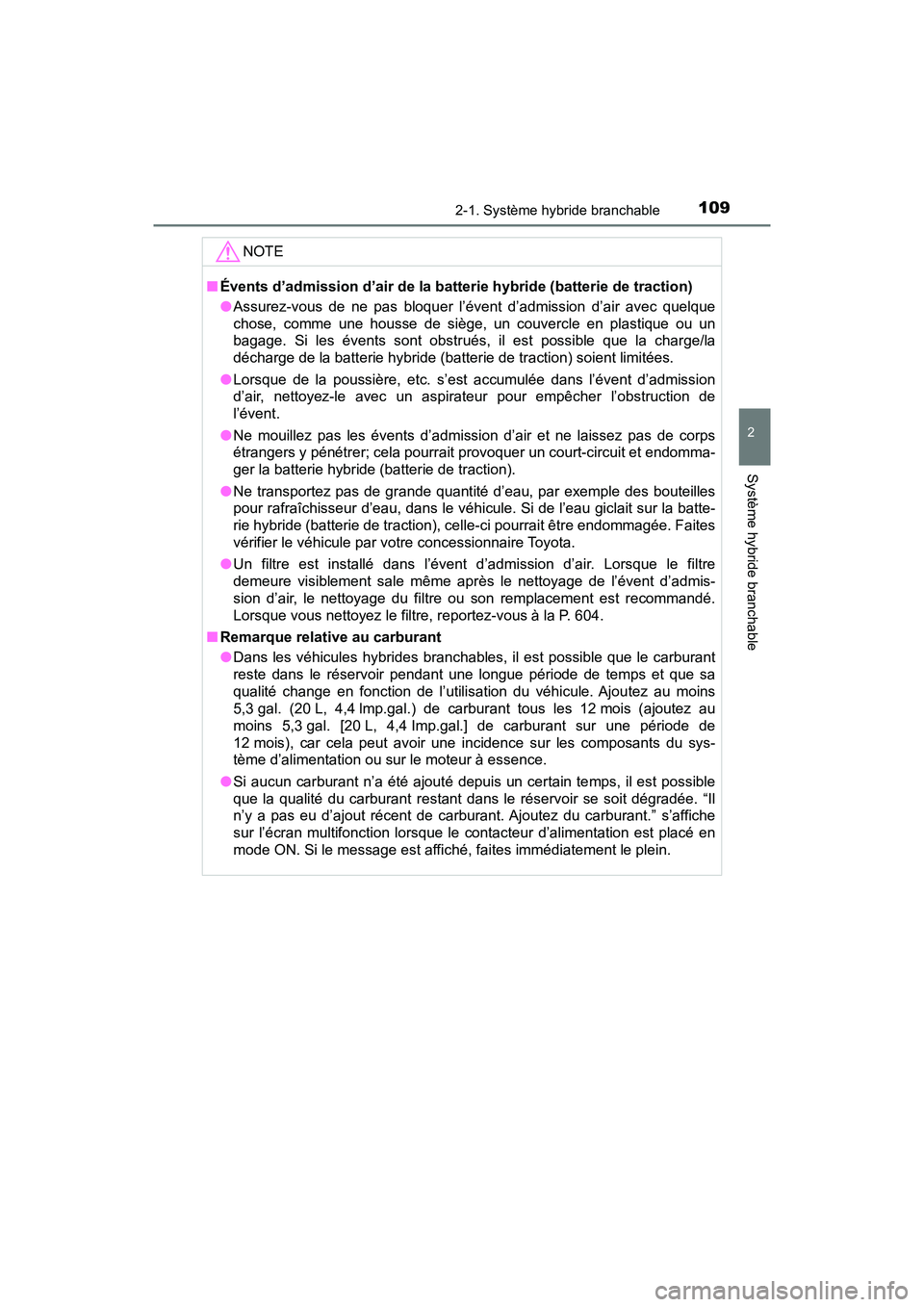

NOTE
■Évents d’admission d’air de la batterie hybride (batterie de traction)
●Assurez-vous de ne pas bloquer l’évent d’admission d’air avec quelque
chose, comme une housse de siège, un couvercle en plastique ou un
bagage. Si les évents sont obstrués, il est possible que la charge/la
décharge de la batterie hybride (batterie de traction) soient limitées.
● Lorsque de la poussière, etc. s’est accumulée dans l’évent d’admission
d’air, nettoyez-le avec un aspirateur pour empêcher l’obstruction de
l’évent.
● Ne mouillez pas les évents d’admission d’air et ne laissez pas de corps
étrangers y pénétrer; cela pourrait provoquer un court-circuit et endomma-
ger la batterie hybride (batterie de traction).
● Ne transportez pas de grande quantité d’eau, par exemple des bouteilles
pour rafraîchisseur d’eau, dans le véhicule. Si de l’eau giclait sur la batte-
rie hybride (batterie de traction), celle-ci pourrait être endommagée. Faites
vérifier le véhicule par votre concessionnaire Toyota.
● Un filtre est installé dans l’évent d’admission d’air. Lorsque le filtre
demeure visiblement sale même après le nettoyage de l’évent d’admis-
sion d’air, le nettoyage du filtre ou son remplacement est recommandé.
Lorsque vous nettoyez le filtre, reportez-vous à la P. 604.
■ Remarque relative au carburant
●Dans les véhicules hybrides branchables, il est possible que le carburant
reste dans le réservoir pendant une longue période de temps et que sa
qualité change en fonction de l’utilisation du véhicule. Ajoutez au moins
5,3 gal. (20 L, 4,4 lmp.gal.) de carburant tous les 12 mois (ajoutez au
moins 5,3 gal. [20 L, 4,4 Imp.gal.] de carburant sur une période de
12 mois), car cela peut avoir une incidence sur les composants du sys-
tème d’alimentation ou sur le moteur à essence.
● Si aucun carburant n’a été ajouté depuis un certain temps, il est possible
que la qualité du carburant restant dans le réservoir se soit dégradée. “Il
n’y a pas eu d’ajout récent de carburant. Ajoutez du carburant.” s’affiche
sur l’écran multifonction lorsque le contacteur d’alimentation est placé en
mode ON. Si le message est affiché, faites immédiatement le plein.

110
PRIUS PRIME_OM_OM47C77D_(D)
2-1. Système hybride branchable
Conseils relatifs à la conduite d’un véhicule
hybride branchable
◆Utilisation efficace des modes EV et HV
Utiliser principalement le mode EV en ville et le mode HV sur auto-
route peut aider à économiser du carburant et de l’électricité.
(P. 9 4 )
◆Utilisation du mode de conduite Eco
Lorsque vous utilisez le mode de conduite Eco, le couple corres-
pondant à l’effort exercé sur la pédale d’accélérateur peut être pro-
duit plus facilement que dans des conditions normales. De plus, le
climatiseur (chauffage/refroidissement) fonctionnera le moins pos-
sible, améliorant l’économie de carburant et d’électricité. ( P. 443)
◆Utilisation de l’indicateur du système hybride
Il est possible d’avoir une conduite écologique en gardant l’indica-
teur du système hybride à l’intérieur de la zone Eco. ( P. 237)
◆Fonctionnement de la position de changement de vitesse
Passez en position de changement de vitesse D lorsque le véhicule
est arrêté aux feux de circulation, lorsque vous conduisez dans une
circulation dense, etc. Passez en position de changement de
vitesse P lorsque vous garez le véhicule. Lorsque vous utilisez la
position N, cela n’améliore pas la consommation de carburant. En
position N, le moteur à essence fonctionne, mais l’électricité ne
peut pas être produite. De plus, lorsque vous utilisez le climatiseur,
etc., l’énergie de la batterie hybride (batterie de traction) est
consommée.
Pour une conduite économique et écologique, soyez attentif aux
éléments suivants :
