2020 TOYOTA COROLLA HYBRID Instructieboekje (in Dutch)

448
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud
1

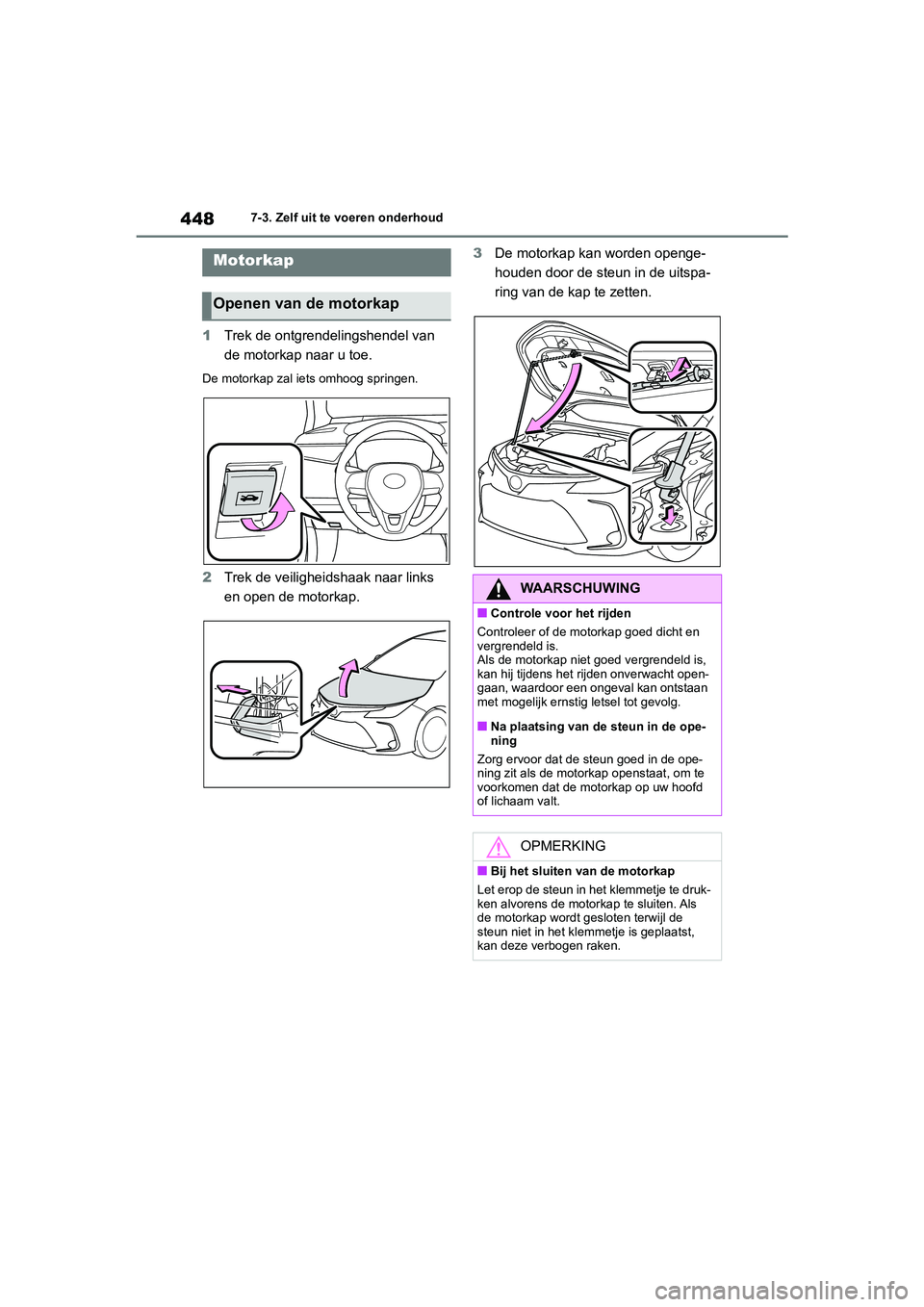

Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Trek de veiligheidshaak naar links
en open de motorkap. 3
De motorkap kan worden openge-
houden door de st eun in de uitspa-
ring van de kap te zetten.
Motorkap
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en
vergrendeld is.
Als de motorkap niet goed vergrendeld is,
kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan
met mogelijk ernstig letsel tot gevolg.
■Na plaatsing van de steun in de ope-
ning
Zorg ervoor dat de steun goed in de ope-
ning zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd
of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te druk-
ken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten terwijl de
steun niet in het klemmetje is geplaatst,
kan deze verbogen raken.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 448 Thursday, October 3, 2019 10:56 AM

449
7
COROLLA HV_TMMT_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Vo o r
■AchterPlaatsen van een
garagekrik
Volg bij het gebruik van een gara-
gekrik altijd de b
ij de krik gele-
verde handleiding en wees
voorzichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aan-
gegeven kriksteunpunten. Als de
auto wordt opgekrikt terwijl de krik
niet goed is geplaatst, kan de auto
beschadigd raken of van de krik
vallen en ernstig letsel veroorza-
ken.
Plaats van het kriksteunpunt
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 449 Thursday, October 3, 2019 10:56 AM

450
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud

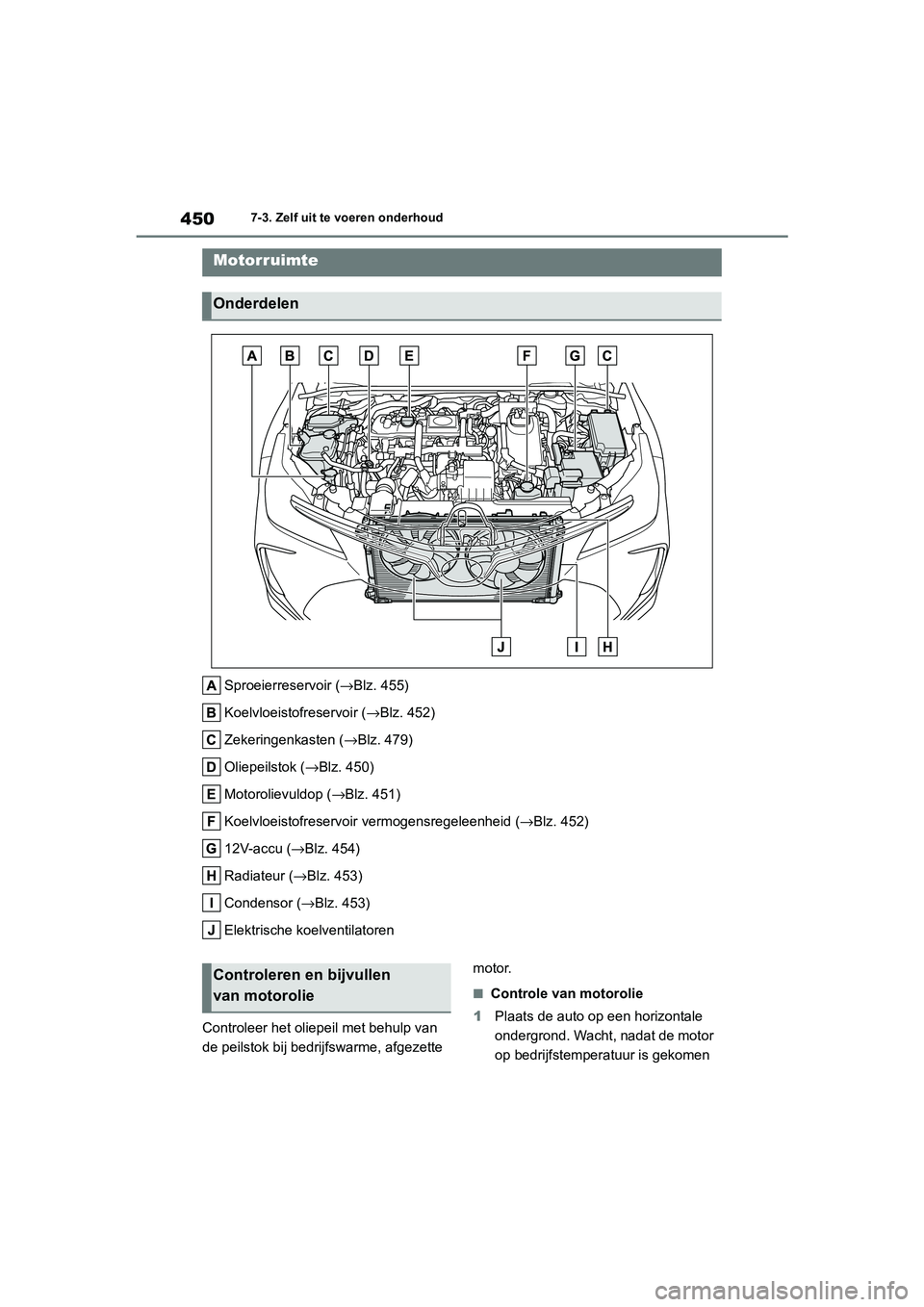

Sproeierreservoir (
→Blz. 455)
Koelvloeistofreservoir ( →Blz. 452)
Zekeringenkasten ( →Blz. 479)
Oliepeilstok ( →Blz. 450)
Motorolievuldop ( →Blz. 451)
Koelvloeistofreservoir vermogensregeleenheid ( →Blz. 452)
12V-accu (→Blz. 454)
Radiateur (→ Blz. 453)
Condensor (→Blz. 453)
Elektrische koelventilatoren
Controleer het oliepeil met behulp van
de peilstok bij bedrij fswarme, afgezette motor.
■Controle van motorolie
1 Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen
Motorruimte
Onderdelen
Controleren en bijvullen
van motorolie
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 450 Thursday, October 3, 2019 10:56 AM

451
7
COROLLA HV_TMMT_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

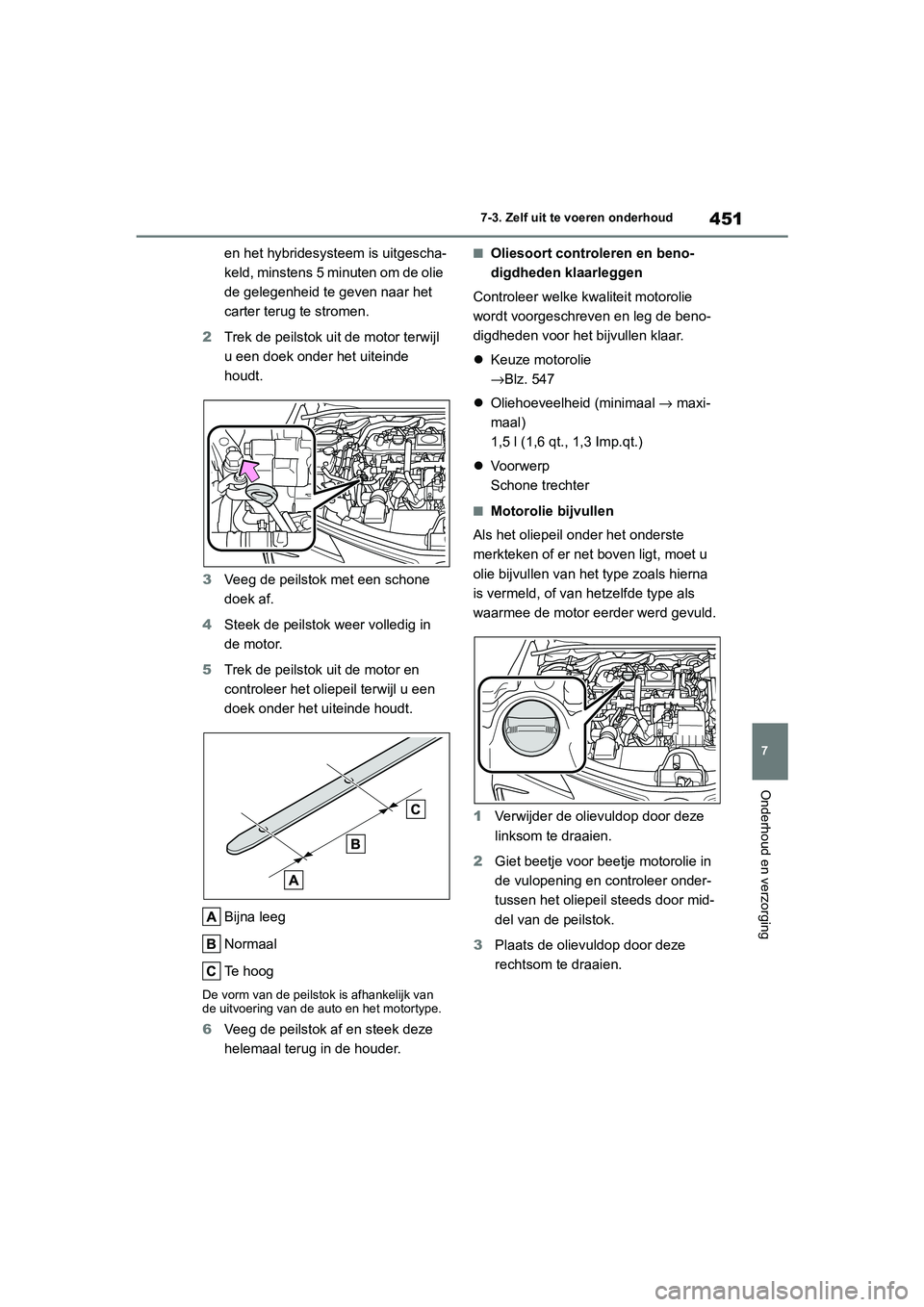

en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie
de gelegenheid te geven naar het
carter terug te stromen.
2 Trek de peilstok ui t de motor terwijl
u een doek onder het uiteinde
houdt.
3 Veeg de peilstok met een schone
doek af.
4 Steek de peilstok weer volledig in
de motor.
5 Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het u iteinde houdt.
Bijna leeg
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van
de uitvoering van de auto en het motortype.
6 Veeg de peilstok af en steek deze
helemaal terug in de houder.
■Oliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
 Keuze motorolie
→Blz. 547
 Oliehoeveelheid (minimaal → maxi-
maal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
 Voorwerp
Schone trechter
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
1 Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 451 Thursday, October 3, 2019 10:56 AM

452
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud

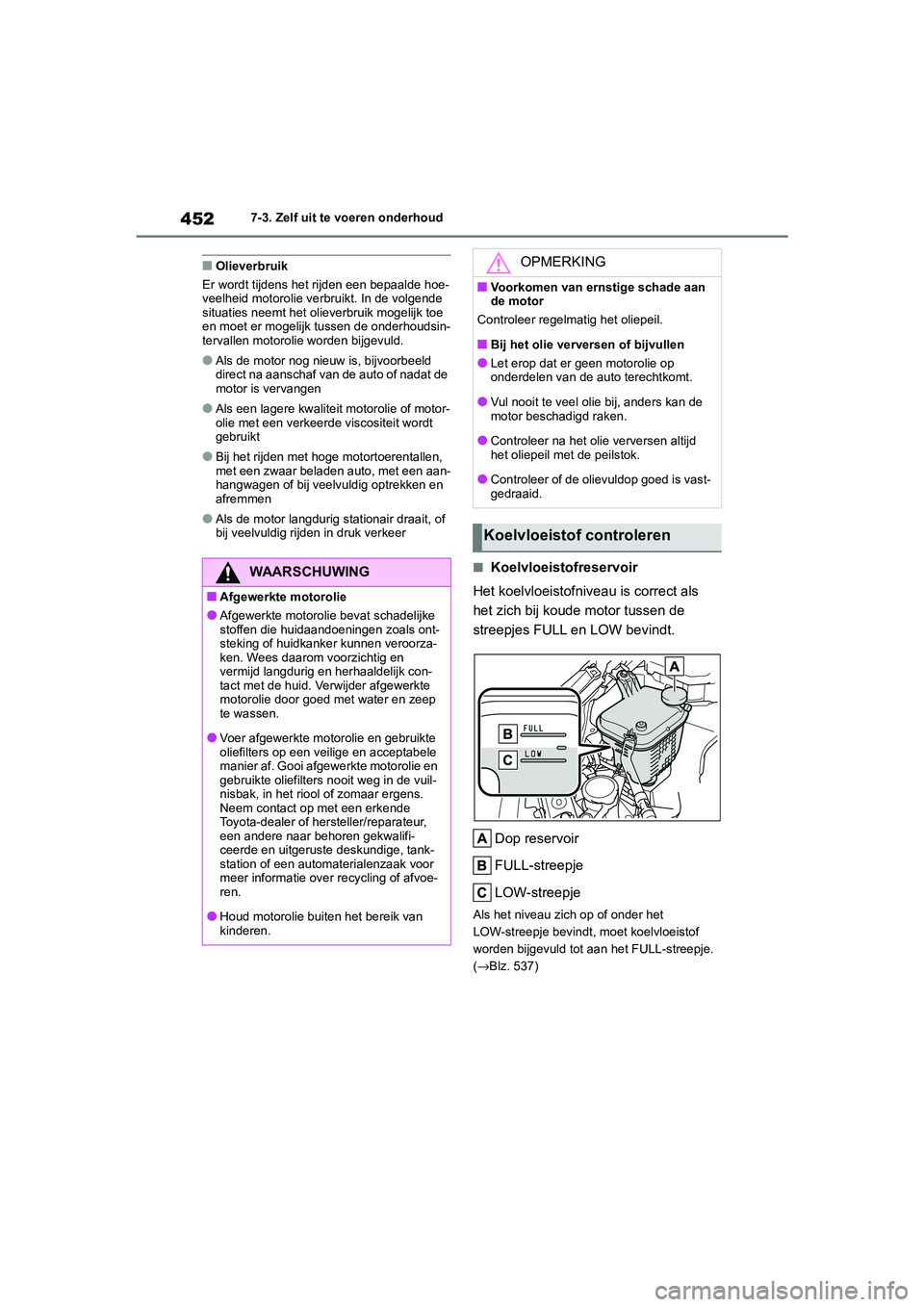

■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en
afremmen
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
■Koelvloeistofreservoir
Het koelvloeistofnive au is correct als
het zich bij koude motor tussen de
streepjes FULL en LOW bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje.
( → Blz. 537)
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en
vermijd langdurig en herhaaldelijk con-
tact met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
●Houd motorolie buiten het bereik van
kinderen.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
Koelvloeistof controleren
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 452 Thursday, October 3, 2019 10:56 AM

453
7
COROLLA HV_TMMT_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

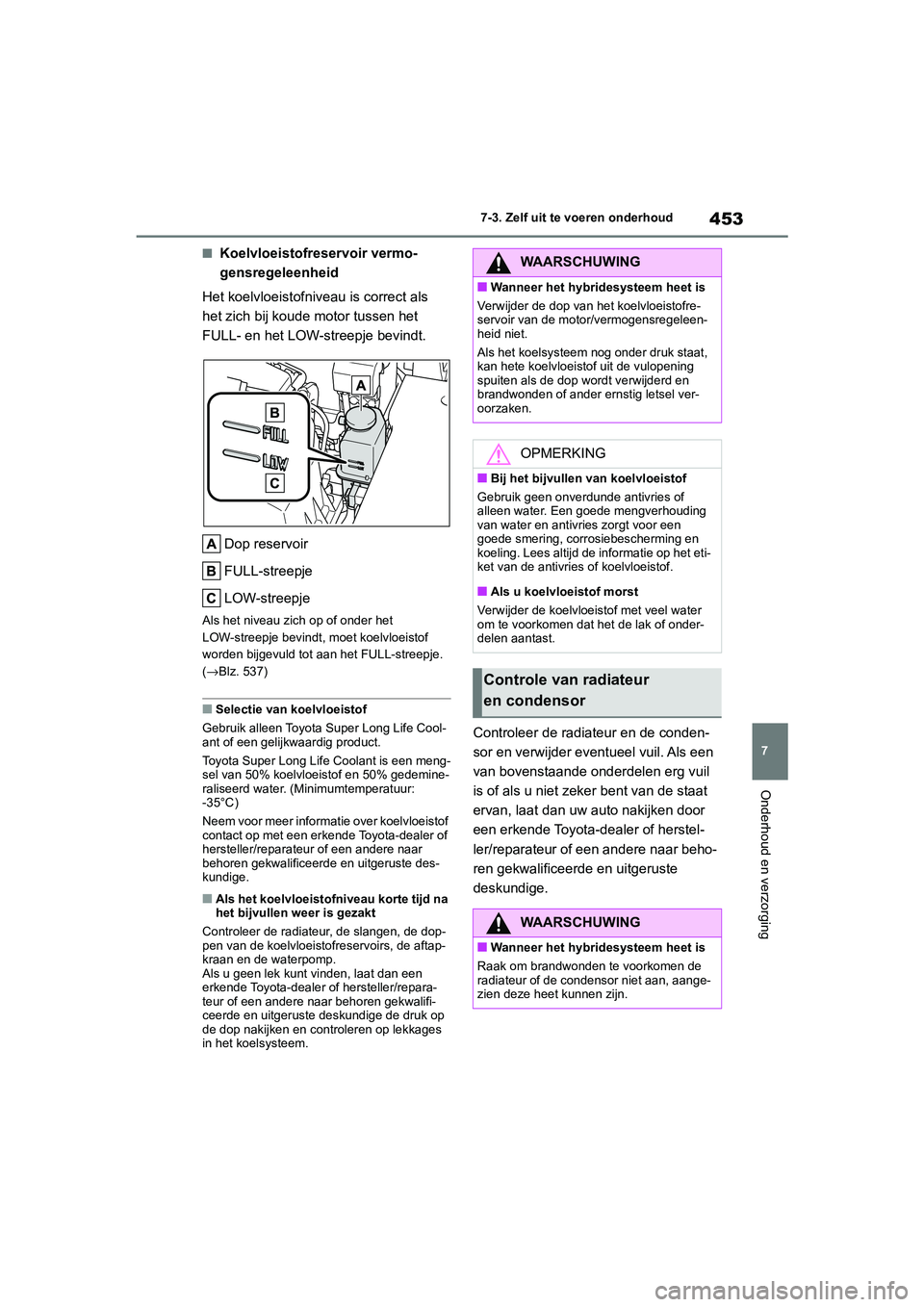

■Koelvloeistofreservoir vermo-
gensregeleenheid
Het koelvloeistofniv eau is correct als
het zich bij koude motor tussen het
FULL- en het LOW-streepje bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje.
(→ Blz. 537)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur:
-35°C)
Neem voor meer informatie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
Controleer de radiateur en de conden-
sor en verwijder eventueel vuil. Als een
van bovenstaande ond erdelen erg vuil
is of als u niet zek er bent van de staat
ervan, laat dan uw auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofre-
servoir van de motor/vermogensregeleen-
heid niet.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
Controle van radiateur
en condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de
radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 453 Thursday, October 3, 2019 10:56 AM

454
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud

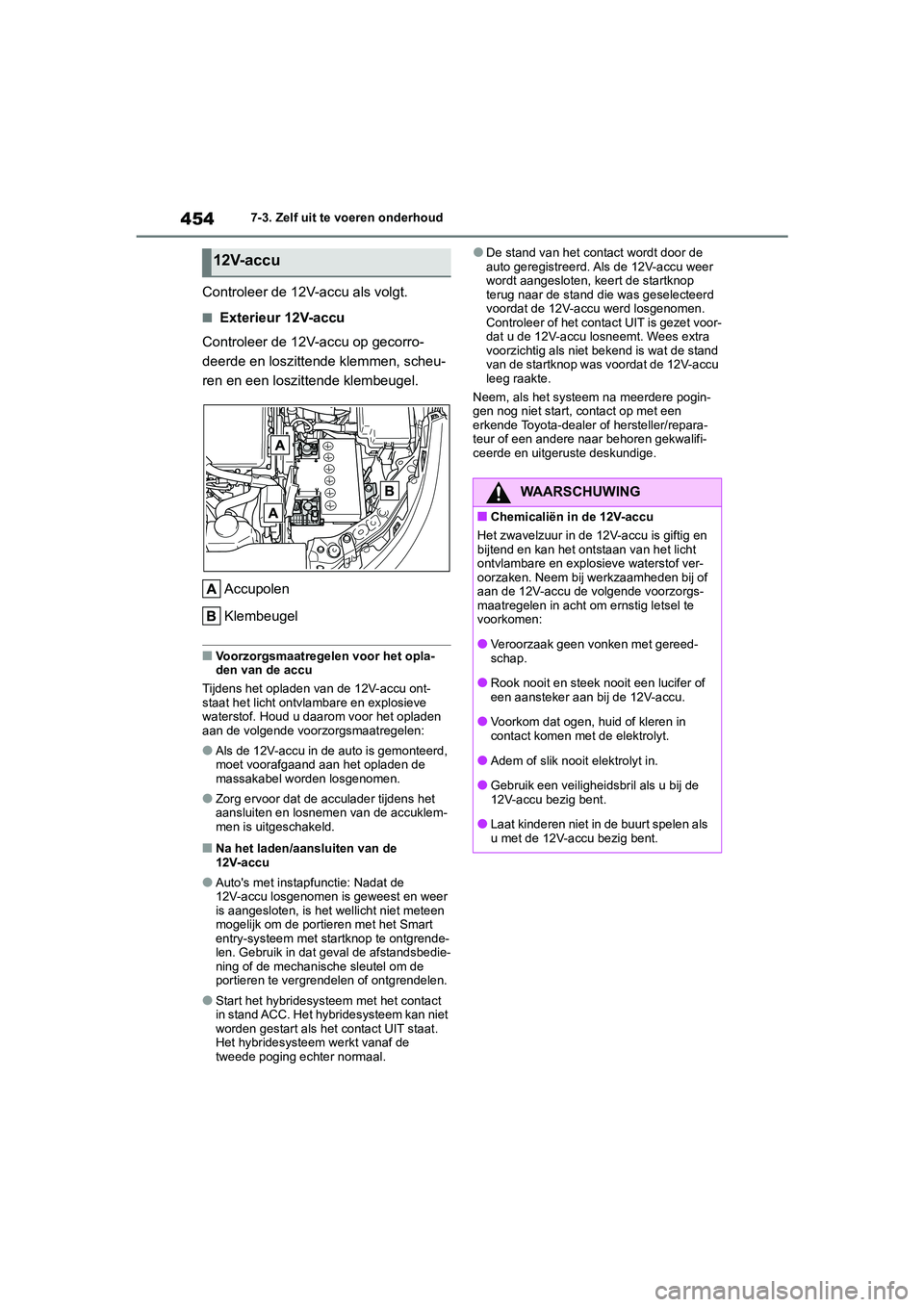

Controleer de 12V-accu als volgt.
■Exterieur 12V-accu
Controleer de 12V -accu op gecorro-
deerde en loszittende klemmen, scheu-
ren en een loszittende klembeugel.
Accupolen
Klembeugel
■Voorzorgsmaatregelen voor het opla-
den van de accu
Tijdens het opladen van de 12V-accu ont-
staat het licht ontvlambare en explosieve
waterstof. Houd u daarom voor het opladen
aan de volgende voorzorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd,
moet voorafgaand aan het opladen de
massakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het
aansluiten en losnemen van de accuklem-
men is uitgeschakeld.
■Na het laden/aansluiten van de
12V-accu
●Auto's met instapfunctie: Nadat de
12V-accu losgenomen is geweest en weer
is aangesloten, is het wellicht niet meteen
mogelijk om de portieren met het Smart
entry-systeem met startknop te ontgrende-
len. Gebruik in dat geval de afstandsbedie-
ning of de mechanische sleutel om de
portieren te vergrendelen of ontgrendelen.
●Start het hybridesysteem met het contact
in stand ACC. Het hybridesysteem kan niet
worden gestart als het contact UIT staat.
Het hybridesysteem werkt vanaf de
tweede poging echter normaal.
●De stand van het contact wordt door de
auto geregistreerd. Als de 12V-accu weer
wordt aangesloten, keert de startknop
terug naar de stand die was geselecteerd
voordat de 12V-accu werd losgenomen.
Controleer of het contact UIT is gezet voor-
dat u de 12V-accu losneemt. Wees extra
voorzichtig als niet bekend is wat de stand
van de startknop was voordat de 12V-accu
leeg raakte.
Neem, als het systeem na meerdere pogin-
gen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.12V-accu
WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en
bijtend en kan het ontstaan van het licht
ontvlambare en explosieve waterstof ver-
oorzaken. Neem bij werkzaamheden bij of
aan de 12V-accu de volgende voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen:
●Veroorzaak geen vonken met gereed-
schap.
●Rook nooit en steek nooit een lucifer of
een aansteker aan bij de 12V-accu.
●Voorkom dat ogen, huid of kleren in
contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheidsbril als u bij de
12V-accu bezig bent.
●Laat kinderen niet in de buurt spelen als
u met de 12V-accu bezig bent.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 454 Thursday, October 3, 2019 10:56 AM

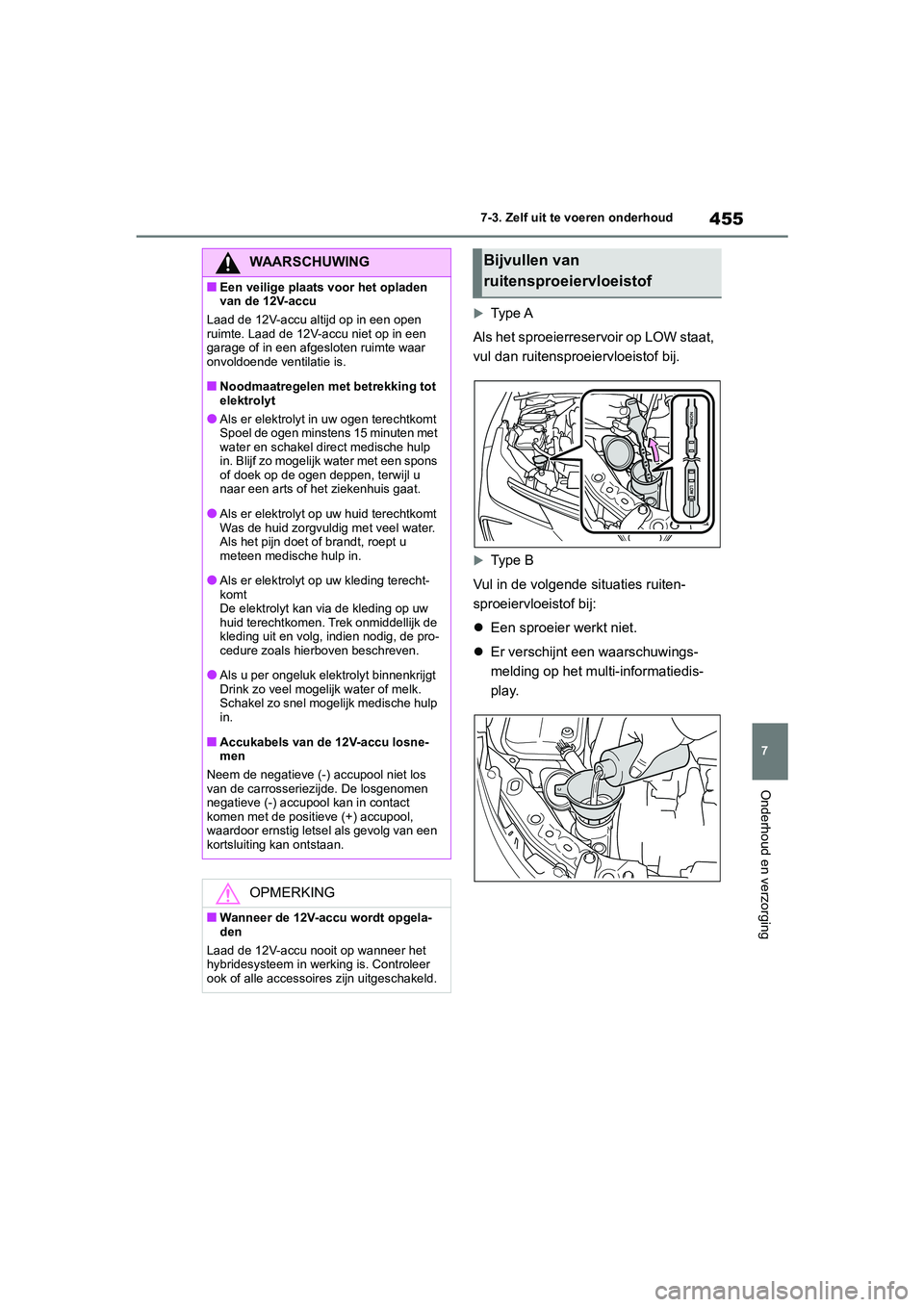

455
7
COROLLA HV_TMMT_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Ty p e A
Als het sproeierreservoir op LOW staat,
vul dan ruitensproeiervloeistof bij.
Ty p e B
Vul in de volgende situaties ruiten-
sproeiervloeistof bij:
 Een sproeier werkt niet.
 Er verschijnt een waarschuwings-
melding op het multi-informatiedis-
play.
WAARSCHUWING
■Een veilige plaats voor het opladen
van de 12V-accu
Laad de 12V-accu altijd op in een open
ruimte. Laad de 12V-accu niet op in een
garage of in een afgesloten ruimte waar
onvoldoende ventilatie is.
■Noodmaatregelen met betrekking tot
elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met
water en schakel direct medische hulp
in. Blijf zo mogelijk water met een spons
of doek op de ogen deppen, terwijl u
naar een arts of het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water.
Als het pijn doet of brandt, roept u
meteen medische hulp in.
●Als er elektrolyt op uw kleding terecht-
komt
De elektrolyt kan via de kleding op uw
huid terechtkomen. Trek onmiddellijk de
kleding uit en volg, indien nodig, de pro-
cedure zoals hierboven beschreven.
●Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk.
Schakel zo snel mogelijk medische hulp
in.
■Accukabels van de 12V-accu losne-
men
Neem de negatieve (-) accupool niet los
van de carrosseriezijde. De losgenomen
negatieve (-) accupool kan in contact
komen met de positieve (+) accupool,
waardoor ernstig letsel als gevolg van een
kortsluiting kan ontstaan.
OPMERKING
■Wanneer de 12V-accu wordt opgela-
den
Laad de 12V-accu nooit op wanneer het
hybridesysteem in werking is. Controleer
ook of alle accessoires zijn uitgeschakeld.
Bijvullen van
ruitensproeiervloeistof
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 455 Thursday, October 3, 2019 10:56 AM
