2020 TOYOTA COROLLA HYBRID Instructieboekje (in Dutch)

216
COROLLA HV_TMMT_EE4-2. Rijprocedures

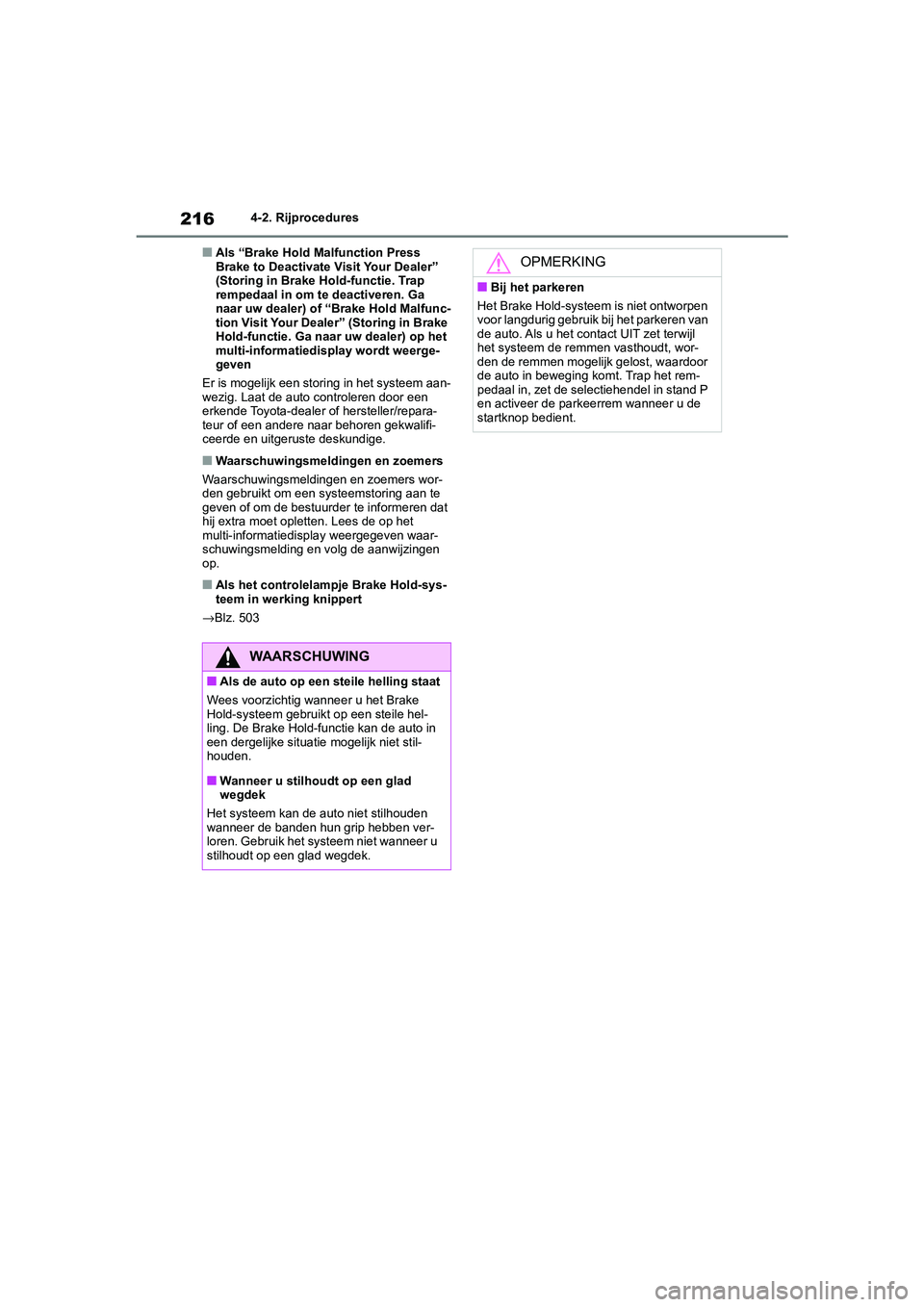

■Als “Brake Hold Malfunction Press
Brake to Deactivate Visit Your Dealer”
(Storing in Brake Hold-functie. Trap
rempedaal in om te deactiveren. Ga
naar uw dealer) of “Brake Hold Malfunc-
tion Visit Your Dealer” (Storing in Brake
Hold-functie. Ga naar uw dealer) op het
multi-informatiedisplay wordt weerge-
geven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto controleren door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Waarschuwingsmeldingen en zoemers
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij extra moet opletten. Lees de op het
multi-informatiedisplay weergegeven waar-
schuwingsmelding en volg de aanwijzingen
op.
■Als het controlelampje Brake Hold-sys-
teem in werking knippert
→ Blz. 503
WAARSCHUWING
■Als de auto op een steile helling staat
Wees voorzichtig wanneer u het Brake
Hold-systeem gebruikt op een steile hel-
ling. De Brake Hold-functie kan de auto in
een dergelijke situatie mogelijk niet stil-
houden.
■Wanneer u stilhoudt op een glad
wegdek
Het systeem kan de auto niet stilhouden
wanneer de banden hun grip hebben ver-
loren. Gebruik het systeem niet wanneer u
stilhoudt op een glad wegdek.
OPMERKING
■Bij het parkeren
Het Brake Hold-systeem is niet ontworpen
voor langdurig gebruik bij het parkeren van
de auto. Als u het contact UIT zet terwijl
het systeem de remmen vasthoudt, wor-
den de remmen mogelijk gelost, waardoor
de auto in beweging komt. Trap het rem-
pedaal in, zet de selectiehendel in stand P
en activeer de parkeerrem wanneer u de
startknop bedient.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 216 Thursday, October 3, 2019 10:56 AM

217
4
COROLLA HV_TMMT_EE 4-3. Bedienen van verlichting en ruitenwissers
Rijden
4-3.Bedienen van verlichting en ruitenwissers
Bedien de schakelaar om de
verlichting als volgt in te schakelen:
1
De koplampen, de dagrijver-
lichting ( →Blz. 217) en alle verlich-
ting die hieronder genoemd is,
worden automatisch in- en uitge-
schakeld.
2 De parkeerlichten voor, achter-
lichten, kentekenplaat- en dash-
boardverlichting gaan branden.
3 De koplampen en alle hierbo-
ven genoemde lic hten gaan bran-
den.
■De AUTO-modus kan worden gebruikt
als
Het contact AAN staat.
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te
maken voor andere weggebruikers wordt de
dagrijverlichting autom atisch ingeschakeld
als het hybridesysteem wordt gestart en de
parkeerrem wordt gedeactiveerd met de licht-
schakelaar in de stand . (Brandt helder-
der dan de parkeerlichten voor.)
Dagrijverlichting is niet ontworpen voor
gebruik in het donker.
■Sensor koplampregeling
De werking van de sensor kan in negatieve
zin beïnvloed worden als er iets over de sen-
sor heen geplaatst wordt of als er iets op de
ruit wordt aangebracht waardoor de sensor
wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht signa-
leren, waardoor het automatische koplamp-
systeem mogelijk onjuist functioneert.
■Automatisch uitschakelsysteem ver-
lichting
●Wanneer de lichtschakelaar in de stand
of staat: De koplampen en mist-
lampen voor (indien aanwezig) worden
automatisch uitgeschakeld als het contact
in stand ACC of UIT wordt gezet en het
bestuurdersportier wordt geopend.
●Wanneer de lichtschakelaar in stand
staat: De koplampen en alle overige ver-
lichting worden automatisch uitgeschakeld
als het contact in stand ACC of UIT staat
en het bestuurdersportier geopend wordt.
Zet, om de verlichting w eer in te schakelen,
het contact AAN of zet de lichtschakelaar een
keer in stand OFF en daarna terug in stand
of .
■Zoemer verlichting
Er klinkt een zoemer als het contact UIT of in
stand ACC wordt gezet en het bestuurders-
portier wordt geopend terwijl de verlichting is
ingeschakeld.
Lichtschakelaar
De koplampen kunnen handmatig
of automatisch worden bediend.
Bedieningsinstructies
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 217 Thursday, October 3, 2019 10:56 AM

218
COROLLA HV_TMMT_EE4-3. Bedienen van verlichting en ruitenwissers

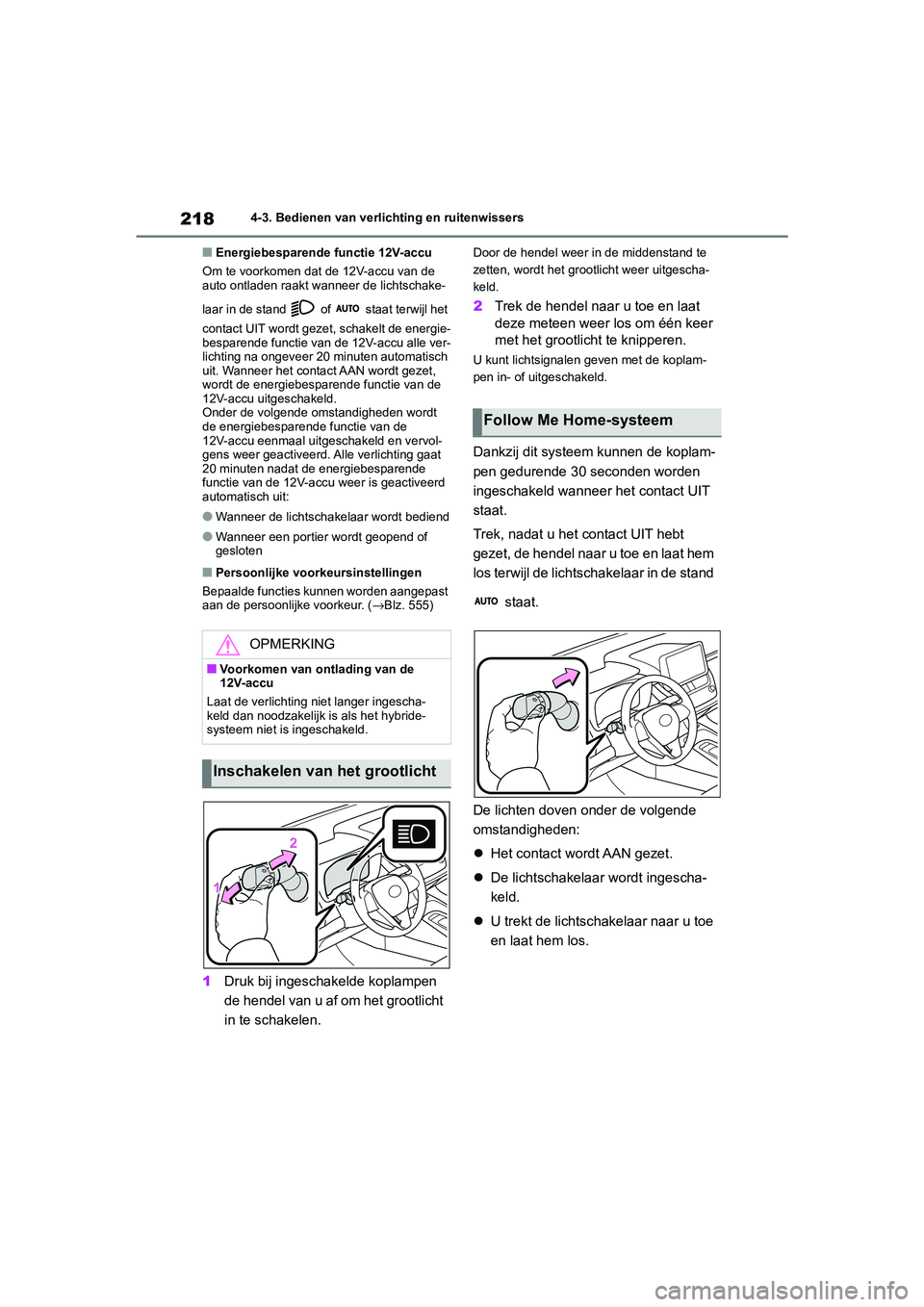

■Energiebesparende functie 12V-accu
Om te voorkomen dat de 12V-accu van de
auto ontladen raakt wanneer de lichtschake-
laar in de stand of staat terwijl het
contact UIT wordt gezet, schakelt de energie-
besparende functie van de 12V-accu alle ver-
lichting na ongeveer 20 minuten automatisch
uit. Wanneer het contact AAN wordt gezet,
wordt de energiebesparende functie van de
12V-accu uitgeschakeld.
Onder de volgende omstandigheden wordt
de energiebesparende functie van de
12V-accu eenmaal uitgeschakeld en vervol-
gens weer geactiveerd. Alle verlichting gaat
20 minuten nadat de energiebesparende
functie van de 12V-accu weer is geactiveerd
automatisch uit:
●Wanneer de lichtschakelaar wordt bediend
●Wanneer een portier wordt geopend of
gesloten
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 555)
1 Druk bij ingeschakelde koplampen
de hendel van u af om het grootlicht
in te schakelen.
Door de hendel weer in de middenstand te
zetten, wordt het grootlicht weer uitgescha-
keld.
2Trek de hendel naar u toe en laat
deze meteen weer los om één keer
met het grootlicht te knipperen.
U kunt lichtsignalen geven met de koplam-
pen in- of uitgeschakeld.
Dankzij dit systeem kunnen de koplam-
pen gedurende 30 seconden worden
ingeschakeld wanneer het contact UIT
staat.
Trek, nadat u het contact UIT hebt
gezet, de hendel naar u toe en laat hem
los terwijl de lichtschakelaar in de stand
staat.
De lichten doven onder de volgende
omstandigheden:
 Het contact wordt AAN gezet.
 De lichtschakelaar wordt ingescha-
keld.
 U trekt de lichtschakelaar naar u toe
en laat hem los.
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Laat de verlichting niet langer ingescha-
keld dan noodzakelijk is als het hybride-
systeem niet is ingeschakeld.
Inschakelen van het grootlicht
Follow Me Home-systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 218 Thursday, October 3, 2019 10:56 AM

219
4
COROLLA HV_TMMT_EE 4-3. Bedienen van verlichting en ruitenwissers
Rijden

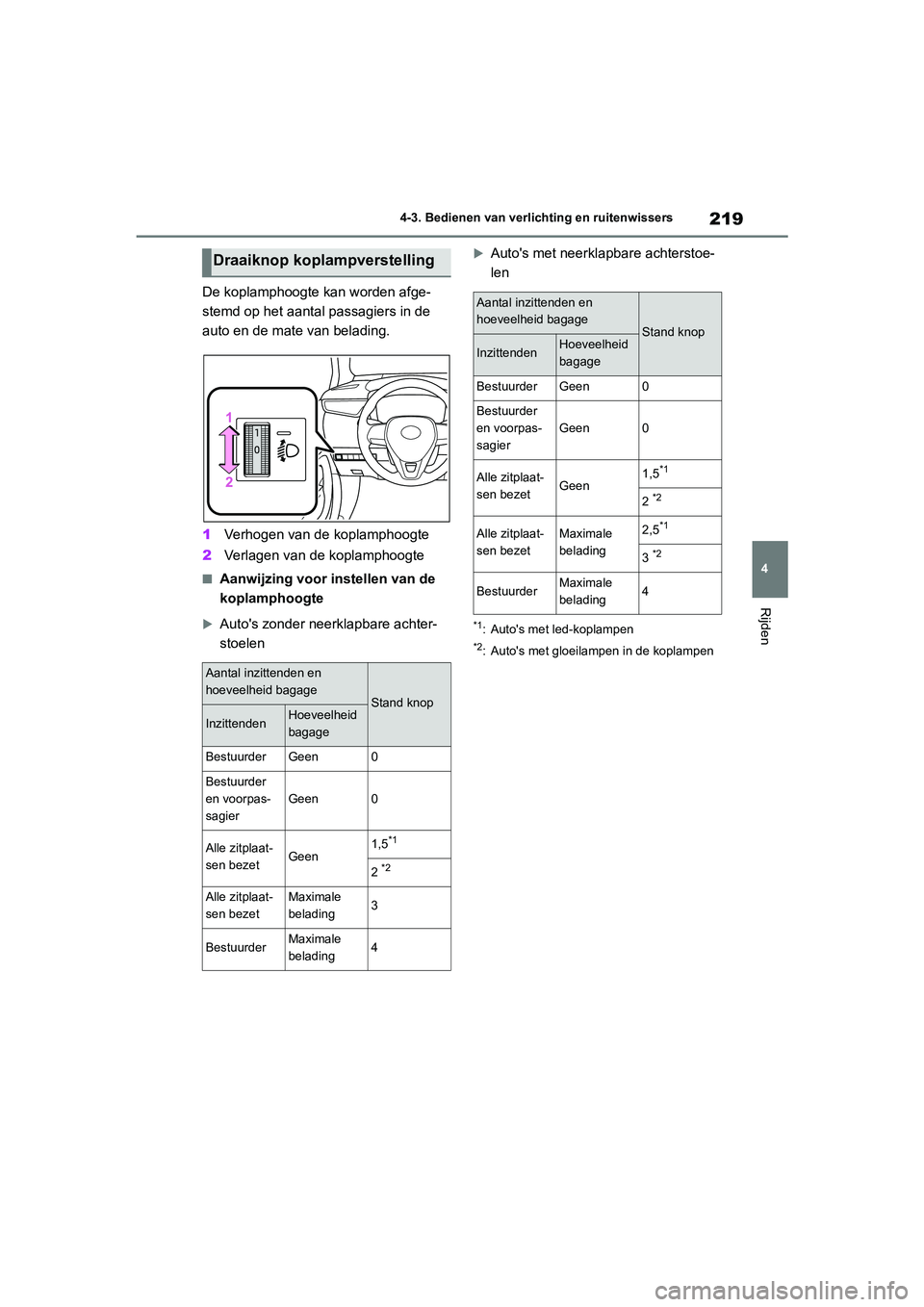

De koplamphoogte kan worden afge-
stemd op het aantal passagiers in de
auto en de mate van belading.
1
Verhogen van de koplamphoogte
2 Verlagen van de koplamphoogte
■Aanwijzing voor instellen van de
koplamphoogte
Auto's zonder neerklapbare achter-
stoelen
Auto's met neerklapbare achterstoe-
len
*1: Auto's met led-koplampen
*2: Auto's met gloeilampen in de koplampen
Draaiknop koplampverstelling
Aantal inzittenden en
hoeveelheid bagage
Stand knop
InzittendenHoeveelheid
bagage
BestuurderGeen0
Bestuurder
en voorpas-
sagier
Geen0
Alle zitplaat-
sen bezetGeen1,5*1
2 *2
Alle zitplaat-
sen bezetMaximale
belading3
BestuurderMaximale
belading4
Aantal inzittenden en
hoeveelheid bagage
Stand knop
InzittendenHoeveelheid
bagage
BestuurderGeen0
Bestuurder
en voorpas-
sagier
Geen0
Alle zitplaat-
sen bezetGeen1,5*1
2 *2
Alle zitplaat-
sen bezetMaximale
belading2,5*1
3 *2
BestuurderMaximale
belading4
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 219 Thursday, October 3, 2019 10:56 AM

220
COROLLA HV_TMMT_EE4-3. Bedienen van verlichting en ruitenwissers
*: Indien aanwezig
1
Druk de Automatic High
Beam-schakelaar in. 2
Duw de hendel van u af terwijl de
lichtschakelaar in de stand of
staat.
Het controlelampje van het Automatic High
Beam-systeem gaat branden als het sys-
teem werkt.
■Voorwaarden voor het automatisch in-
en uitschakelen van het grootlicht
●Als aan alle onderstaande voorwaarden
wordt voldaan, wordt het grootlicht auto-
matisch ingeschakeld (na ongeveer 1
seconde):
• De rijsnelheid is ongeveer 40 km/h of hoger.
• Het gebied voor de auto is niet verlicht.
• Er zijn geen tegenliggers of voorliggers met ingeschakelde koplampen of achter-
lichten.
• Er bevinden zich weinig straatlantaarns op de weg voor u.
●Als aan een van onderstaande voorwaar-
den wordt voldaan, wordt het grootlicht
automatisch uitgeschakeld:
• De rijsnelheid is lager dan ongeveer 30 km/h.
• Het gebied voor de auto is verlicht.
• Tegenliggers of voorliggers hebben de koplampen of achterlichten ingeschakeld.
• Er bevinden zich veel straatlantaarns op de weg voor u.
■Informatie werking camerasensor
●In de volgende situaties wordt het groot-
licht mogelijk niet automatisch uitgescha-
keld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
AHB (Automatic High
Beam)*
Het Automatic High Beam-sys-
teem gebruikt een camerasensor
aan de bovenzijde van de voorruit
om de helderheid van de verlich-
ting van tegenliggers en voorlig-
gers, straatverlichting, enz. te
beoordelen en schakelt, indien
nodig, het grootlicht automatisch
in en uit.
WAARSCHUWING
■Beperkingen van het Automatic High
Beam-systeem
Vertrouw niet blindelings op het Automatic
High Beam-systeem. Rijd altijd voorzichtig
en houd hierbij de omgeving in de gaten
en schakel indien nodig handmatig het
grootlicht in of uit.
■Voorkomen van onjuiste werking van
het Automatic High Beam-systeem
Voorkom overbelading van uw auto.
Inschakelen van het Automatic
High Beam-systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 220 Thursday, October 3, 2019 10:56 AM

221
4
COROLLA HV_TMMT_EE 4-3. Bedienen van verlichting en ruitenwissers
Rijden
• Als tegenliggers of voorliggers niet kunnen
worden gesignaleerd als gevolg van een
reeks bochten, wegafscheidingen of
bomen langs de weg
• Wanneer tegenliggers opdoemen in de rechter tegemoetkomende rijstrook op een
brede weg
• Wanneer de verlichting van tegenliggers of voorliggers niet is ingeschakeld
●Het grootlicht wordt mogelijk uitgeschakeld
als een tegenligger wordt gesignaleerd die
zijn mistlampen aan heeft terwijl de kop-
lampen uit zijn.
●Door de aanwezigheid van huisverlichting,
straatverlichting, ver keerslichten of ver-
lichte billboards en andere reflecterende
objecten wordt mogelij k geschakeld van
grootlicht naar dimlicht of blijft het dimlicht
mogelijk ingeschakeld.
●De volgende factoren kunnen van invloed
zijn op de reactietijd voor het in- of uitscha-
kelen van het grootlicht:
• De helderheid van koplampen, mistlampen en achterlichten van tegenliggers en voor-
liggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voer- tuig op twee wielen betreft
• De toestand van de weg (stijgingspercen- tage, bochten, toestand van het wegdek,
enz.)
• Het aantal inzittenden en de hoeveelheid bagage in de auto
●Het grootlicht wordt mogelijk onverwacht
in- of uitgeschakeld.
●Fietsen of vergelijkbare voertuigen worden
mogelijk niet gesignaleerd.
●In de volgende situaties kan het systeem
de helderheid van het omgevingslicht
mogelijk niet juist si gnaleren. Hierdoor blij-
ven de dimlichten mogelijk branden of gaat
het grootlicht knipperen of worden voet-
gangers, tegenliggers of voorliggers ver-
blind. Als dat het geval is, moet handmatig
geschakeld worden tussen grootlicht en
dimlicht.
• Bij rijden in slecht weer (zware regenval, mist, sneeuw, zandstormen, enz.)
• Als het zicht door de voorruit wordt belem- merd door damp, was em, ijs, vuil, enz.
• Als de voorruit gebarsten of beschadigd is
• Als de camerasensor vervormd of vuil is • Als de temperatuur van de camerasensor
extreem hoog is
• Als de helderheid van het omgevingslicht overeenkomt met die van koplampen, ach-
terlichten of mistlampen
• Als de koplampen of achterlichten van tegenliggers of voorligg ers zijn uitgescha-
keld, vuil zijn, een andere kleur hebben of
niet correct zijn afgesteld
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorligger
• In gebieden waar lichte en donkere stuk- ken elkaar afwisselen.
• Als geregeld en herha aldelijk over stij-
gende en dalende wegen wordt gereden,
of over wegen met een slecht of oneffen
wegdek (zoals klinkerwegen, grindwegen,
enz.)
• Als geregeld en herhaaldelijk over boch- tige wegen wordt gereden.
• Als er zich een sterk spiegelend voorwerp, zoals een verkeersbord of spiegel, voor de
auto bevindt
• Als de achterzijde van een voorligger sterk spiegelend is, zoals een container op een
truck
• Als de koplampen van de auto beschadigd of vuil zijn, of niet correct zijn afgesteld
• Als de auto naar één kant overhelt door bij- voorbeeld een lekke band, of aan de ach-
terzijde wat lager ligt doordat een
aanhangwagen is aangekoppeld, enz.
• Als herhaaldelijk op een abnormale manier wordt geschakeld tussen grootlicht en dim-
licht
• Als de bestuurder meent dat het grootlicht mogelijk knippert of voetgangers of andere
bestuurders verblindt■Dimlicht inschakelen
Trek de hendel in de oorspronkelijke
stand.
Het controlelampje van het Automatic High
Beam-systeem dooft.
Duw de hendel van u af om het Automatic
High Beam-systeem weer in te schakelen.
Handmatig in- en uitschakelen
van het grootlicht
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 221 Thursday, October 3, 2019 10:56 AM

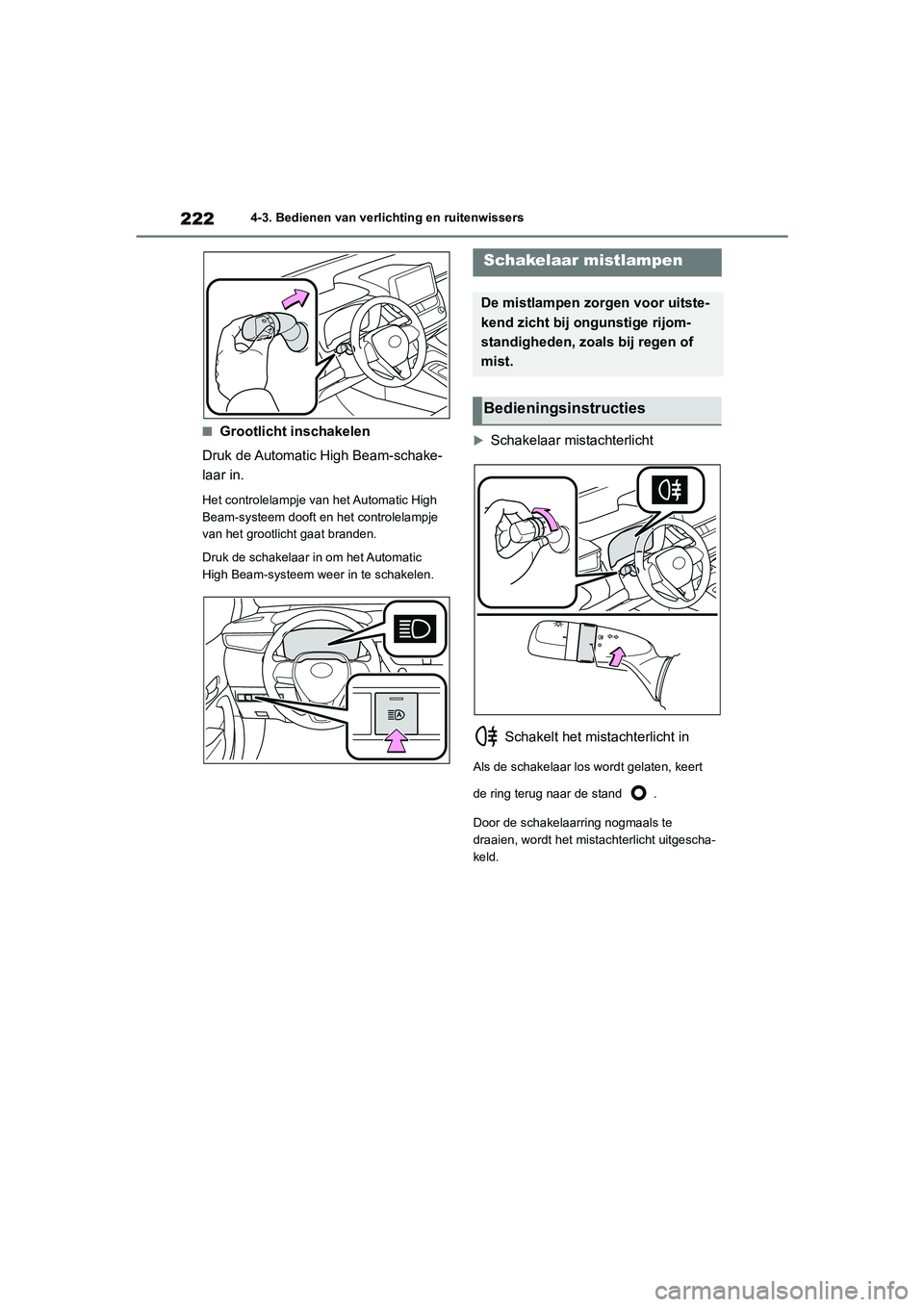

222
COROLLA HV_TMMT_EE4-3. Bedienen van verlichting en ruitenwissers
■Grootlicht inschakelen
Druk de Automatic High Beam-schake-
laar in.
Het controlelampje van het Automatic High
Beam-systeem dooft en het controlelampje
van het grootlicht gaat branden.
Druk de schakelaar in om het Automatic
High Beam-systeem weer in te schakelen. 
Schakelaar mistachterlicht
Schakelt het mistachterlicht in
Als de schakelaar los wordt gelaten, keert
de ring terug naar de stand .
Door de schakelaarring nogmaals te
draaien, wordt het mistachterlicht uitgescha-
keld.
Schakelaar mistlampen
De mistlampen zorgen voor uitste-
kend zicht bij ongunstige rijom-
standigheden, zoals bij regen of
mist.
Bedieningsinstructies
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 222 Thursday, October 3, 2019 10:56 AM

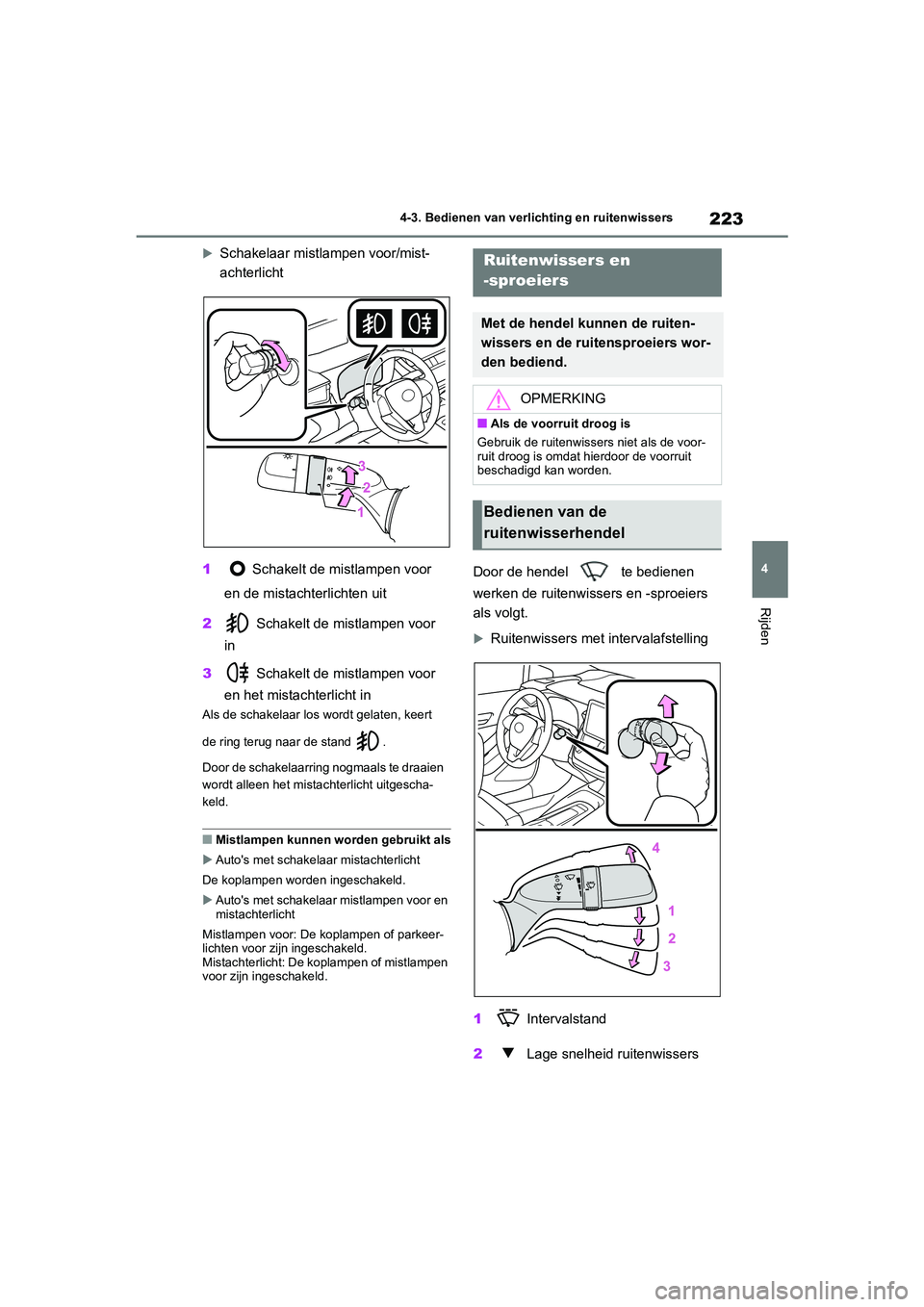

223
4
COROLLA HV_TMMT_EE 4-3. Bedienen van verlichting en ruitenwissers
Rijden
Schakelaar mistlampen voor/mist-
achterlicht
1 Schakelt de mistlampen voor
en de mistachterlichten uit
2 Schakelt de mistlampen voor
in
3 Schakelt de mistlampen voor
en het mistachterlicht in
Als de schakelaar los wordt gelaten, keert
de ring terug naar de stand .
Door de schakelaarring nogmaals te draaien
wordt alleen het mistachterlicht uitgescha-
keld.
■Mistlampen kunnen worden gebruikt als
 Auto's met schakelaar mistachterlicht
De koplampen worden ingeschakeld.
 Auto's met schakelaar mistlampen voor en
mistachterlicht
Mistlampen voor: De koplampen of parkeer-
lichten voor zijn ingeschakeld.
Mistachterlicht: De koplampen of mistlampen
voor zijn ingeschakeld.
Door de hendel te bedienen
werken de ruitenwissers en -sproeiers
als volgt.
Ruitenwissers met intervalafstelling
1 Intervalstand
2 Lage snelheid ruitenwissers
Ruitenwissers en
-sproeiers
Met de hendel kunnen de ruiten-
wissers en de ruitensproeiers wor-
den bediend.
OPMERKING
■Als de voorruit droog is
Gebruik de ruitenwissers niet als de voor-
ruit droog is omdat hierdoor de voorruit
beschadigd kan worden.
Bedienen van de
ruitenwisserhendel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 223 Thursday, October 3, 2019 10:56 AM
