2020 TOYOTA COROLLA HYBRID Instructieboekje (in Dutch)

112
COROLLA HV_TMMT_EE2-1. Instrumentenpaneel
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■LCD-scherm
→ Blz. 116
■Persoonlijke voorkeursinstellingen
De meters en tellers kunnen worden aange-
past aan de persoonlijke voorkeur via op
het multi-informatiedisplay. ( →Blz. 121)
■Wijzigen van de weergave
Druk op de knop voor het wijzigen van
de weergave tot het gewenste item
weergegeven wordt.
■Onderwerpen die worden weerge-
geven
 Kilometerteller
Geeft de totale afstand weer die met de auto
gereden is.
Dagteller A/dagteller B
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhanke-
lijk van elkaar worden ge bruikt en verschil-
lende afstanden weergeven.
Geef om een dagteller te resetten de
gewenste dagteller weer en houd vervol-
gens de knop voor het wijzigen van de weer-
gave ingedrukt.
 Regeling instrumentenverlichting
Geeft het display voor de regeling van de
verlichting van het instrumentenpaneel weer.
• De helderheid van de verlichting van het
instrumentenpaneel kan apart worden
ingesteld voor wel en niet brandende ach-
terlichten.
• Geef om de helderheid in te stellen het display voor de regeling van de verlichting
van het instrumentenpaneel weer en houd
de knop voor het wijzigen van de weer-
gave ingedrukt.
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het informatiedisplay trager reage-
ren en worden wijzigingen mogelijk met
enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met ernstig letsel tot
gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( →Blz. 537)
Weergave kilometerteller en
dagteller
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 112 Thursday, October 3, 2019 10:56 AM

113
2
COROLLA HV_TMMT_EE 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■Stel de minuten in op “00”.
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om “Clock : 00”
(klok : 00) te selecteren.
Druk op om de klok in te stellen op
het begin van het dichtstbijzijnde uur.
bijv.
1:00 - 1:29 → 1:00
1:30 - 1:59 → 2:00
■Wijzigen van de klok
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om “Clock : 00”
(klok : 00) te selecteren.
3 Houd ingedrukt.
4 Druk op of om het item te
selecteren dat ge wijzigd moet wor-
den.
5 Druk op of om de instelling
te wijzigen.
De volgende functies kunnen worden
gewijzigd:
 12-uurs/24-uurs weergave
 Uur
 Minuut
■Klok afstellen
De klokken van onderstaande onderde-
len kunnen worden i ngesteld via het
scherm van het audiosysteem.
 Multi-informatiedisplay
 Scherm audiosysteem
■Instellen om de klok automatisch
te laten instelle n door het GPS
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4 Selecteer “Clock” (Klok).
5 Selecteer “Auto adjust by GPS”
(automatische instelling door GPS)
om dit in te schakelen.
■Handmatig instellen van de klok
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4 Selecteer “Clock” (Klok).
5 Selecteer “Auto adjust by GPS”
(automatische instelling door GPS)
om dit uit te schakelen.
6 Instellen van de weergegeven tijd.
 Uur: Selecteer - of + bij “Hours”
(uren) om de uren in te stellen.
 Minuten: Selecteer - of + bij “Minu-
tes” (minuten) om de minuten in te
stellen.
Instellen van de klok
(auto's zonder navigatie-/
multimediasysteem)Instellen van de klok
(auto's met navigatie-/
multimediasysteem)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 113 Thursday, October 3, 2019 10:56 AM

114
COROLLA HV_TMMT_EE2-1. Instrumentenpaneel

“:00”: Selecteer om de klok in te stel-
len op het begin v an het dichtstbij-
zijnde uur.
bijv.
1:00 - 1:29 → 1:00
1:30 - 1:59 → 2:00
■De tijdzone instellen
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4 Selecteer “Clock” (Klok).
5 Selecteer “Time zone” (tijdzone).
Selecteer de gewenste tijdzone.
■Instellen zomertijd
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4 Selecteer “Clock” (Klok).
5 Selecteer “Daylight saving time”
(zomertijd) en vervolgens on/off
(aan/uit).
■Wijzigen van de klok tussen
12-uurs/24-uursnoteringweergave
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4 Selecteer “Clock” (Klok).
5 Selecteer “24-Hour time format”
(24-uursnotering) en vervolgens
on/off (aan/uit).
Als deze functie is uit geschakeld, wordt de
klok weergegeven in de 12-uursnotering.
■Scherm klokinstellingen (auto's met
navigatie-/multimediasysteem)
Als “Clock : 00” (klok : 00) wordt weergege-
ven als geselecteerd wordt op het
multi-informatiedisplay, is er mogelijk een sto-
ring aanwezig in het systeem. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 114 Thursday, October 3, 2019 10:56 AM

115
2
COROLLA HV_TMMT_EE 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

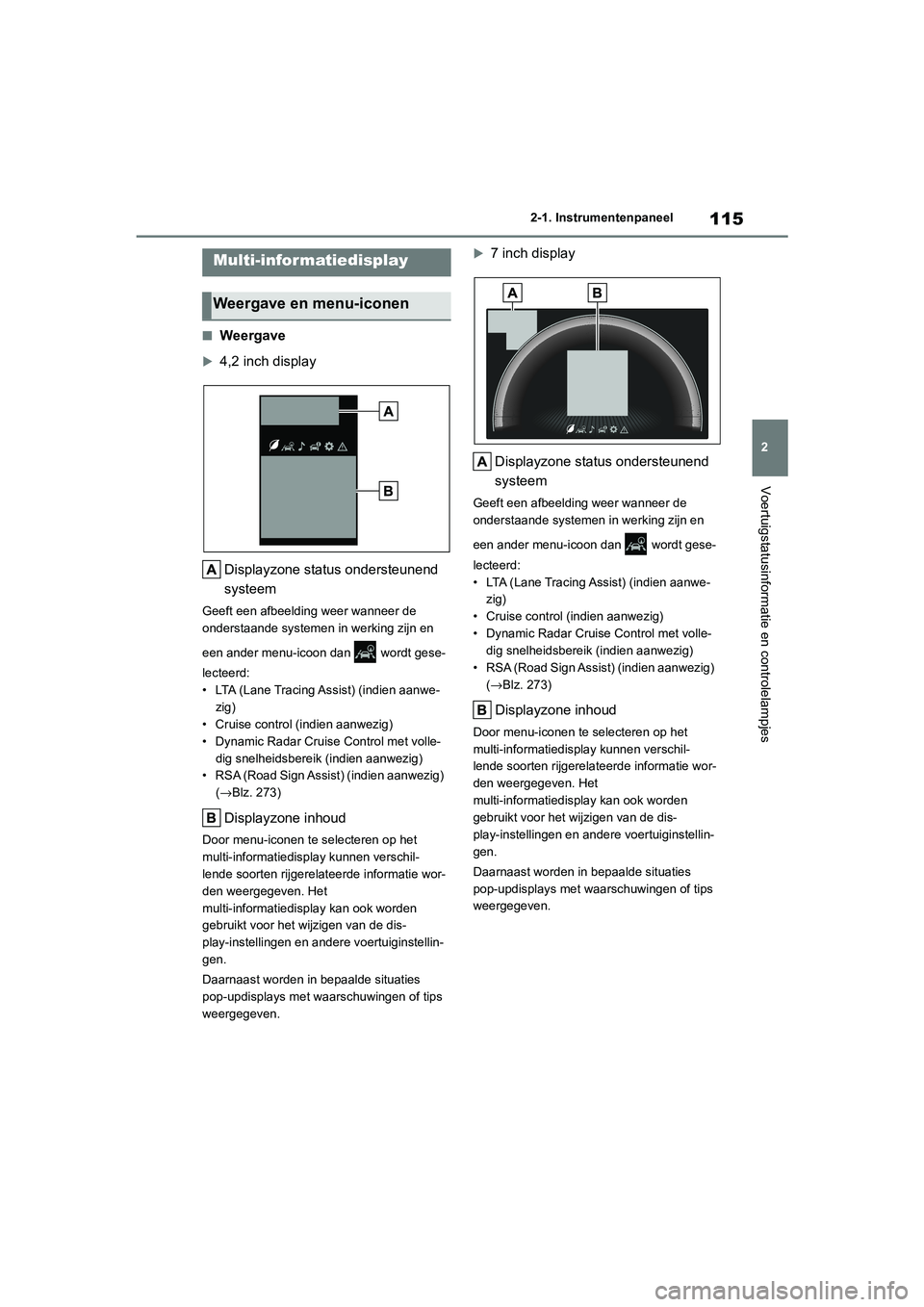

■Weergave
4,2 inch display
Displayzone status ondersteunend
systeem
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt gese-
lecteerd:
• LTA (Lane Tracing Assist) (indien aanwe- zig)
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indien aanwezig)
• RSA (Road Sign Assist) (indien aanwezig) (→ Blz. 273)
Displayzone inhoud
Door menu-iconen te selecteren op het
multi-informatiedisplay kunnen verschil-
lende soorten rijgerelateerde informatie wor-
den weergegeven. Het
multi-informatiedisplay kan ook worden
gebruikt voor het wijzigen van de dis-
play-instellingen en andere voertuiginstellin-
gen.
Daarnaast worden in bepaalde situaties
pop-updisplays met waarschuwingen of tips
weergegeven. 
7 inch display
Displayzone status ondersteunend
systeem
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt gese-
lecteerd:
• LTA (Lane Tracing Assist) (indien aanwe- zig)
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control met volle- dig snelheidsbereik (indien aanwezig)
• RSA (Road Sign Assist) (indien aanwezig) (→ Blz. 273)
Displayzone inhoud
Door menu-iconen te selecteren op het
multi-informatiedisplay kunnen verschil-
lende soorten rijgerelateerde informatie wor-
den weergegeven. Het
multi-informatiedisplay kan ook worden
gebruikt voor het wijzigen van de dis-
play-instellingen en andere voertuiginstellin-
gen.
Daarnaast worden in bepaalde situaties
pop-updisplays met waarschuwingen of tips
weergegeven.
Multi-infor matiedisplay
Weergave en menu-iconen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 115 Thursday, October 3, 2019 10:56 AM

116
COROLLA HV_TMMT_EE2-1. Instrumentenpaneel

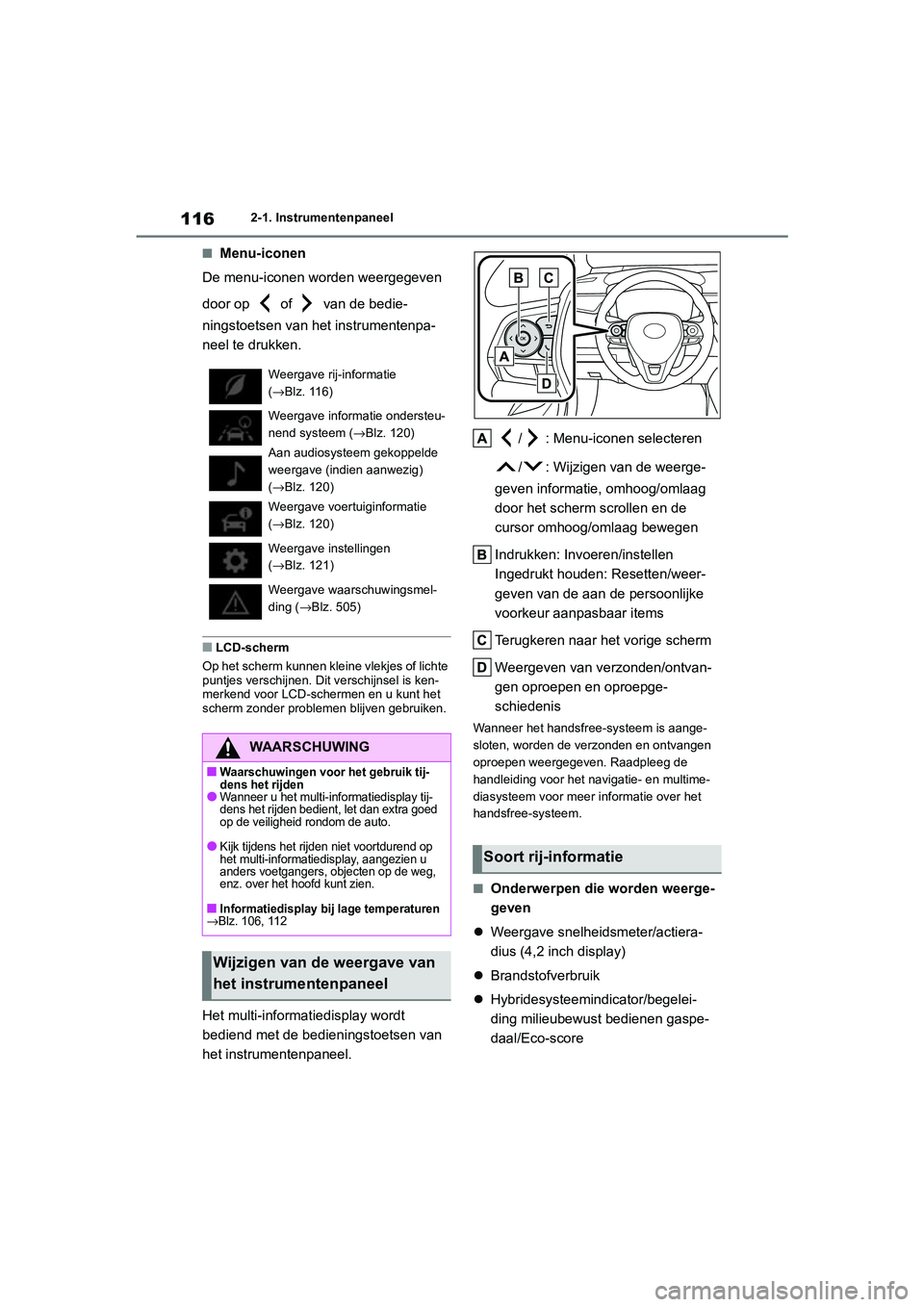

■Menu-iconen
De menu-iconen worden weergegeven
door op of van de bedie-
ningstoetsen van het instrumentenpa-
neel te drukken.
■LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte
puntjes verschijnen. Dit verschijnsel is ken-
merkend voor LCD-schermen en u kunt het
scherm zonder problemen blijven gebruiken.
Het multi-informatiedisplay wordt
bediend met de bedi eningstoetsen van
het instrumentenpaneel. / : Menu-iconen selecteren
/ : Wijzigen van de weerge-
geven informatie, omhoog/omlaag
door het scherm scrollen en de
cursor omhoog/omlaag bewegen
Indrukken: Invoeren/instellen
Ingedrukt houden: Resetten/weer-
geven van de aan de persoonlijke
voorkeur aanpasbaar items
Terugkeren naar het vorige scherm
Weergeven van verzonden/ontvan-
gen oproepen en oproepge-
schiedenis
Wanneer het handsfree-systeem is aange-
sloten, worden de verzonden en ontvangen
oproepen weergegeven. Raadpleeg de
handleiding voor het navigatie- en multime-
diasysteem voor meer informatie over het
handsfree-systeem.
■Onderwerpen die worden weerge-
geven
 Weergave snelheidsmeter/actiera-
dius (4,2 inch display)
 Brandstofverbruik
 Hybridesysteemindicator/begelei-
ding milieubewust bedienen gaspe-
daal/Eco-score
Weergave rij-informatie
(→ Blz. 116)
Weergave informatie ondersteu-
nend systeem ( →Blz. 120)
Aan audiosysteem gekoppelde
weergave (indien aanwezig)
( → Blz. 120)
Weergave voertuiginformatie
( → Blz. 120)
Weergave instellingen
( → Blz. 121)
Weergave waarschuwingsmel-
ding ( →Blz. 505)
WAARSCHUWING
■Waarschuwingen voor het gebruik tij-
dens het rijden
●Wanneer u het multi-informatiedisplay tij-
dens het rijden bedient, let dan extra goed
op de veiligheid rondom de auto.
●Kijk tijdens het rijden niet voortdurend op
het multi-informatiedisplay, aangezien u
anders voetgangers, objecten op de weg,
enz. over het hoofd kunt zien.
■Informatiedisplay bij lage temperaturen→Blz. 106, 11 2
Wijzigen van de weergave van
het instrumentenpaneel
Soort rij-informatie
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 116 Thursday, October 3, 2019 10:56 AM

117
2
COROLLA HV_TMMT_EE 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

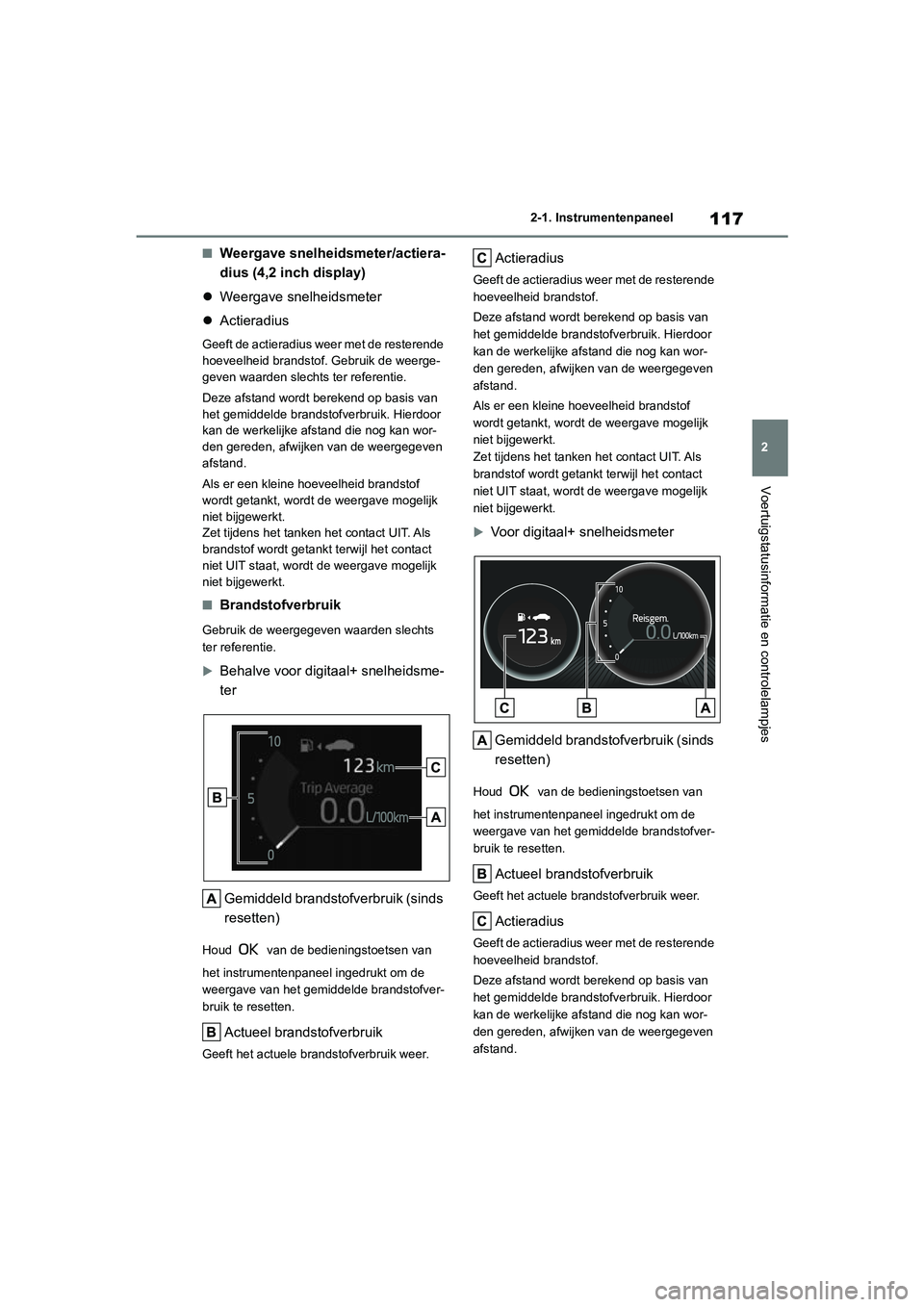

■Weergave snelheidsmeter/actiera-
dius (4,2 inch display)
 Weergave snelheidsmeter
 Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof. G ebruik de weerge-
geven waarden slechts ter referentie.
Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik. Hierdoor
kan de werkelijke afstand die nog kan wor-
den gereden, afwijken van de weergegeven
afstand.
Als er een kleine hoeveelheid brandstof
wordt getankt, wordt de weergave mogelijk
niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als
brandstof wordt getankt terwijl het contact
niet UIT staat, wordt de weergave mogelijk
niet bijgewerkt.
■Brandstofverbruik
Gebruik de weergegeven waarden slechts
ter referentie.

Behalve voor digitaal+ snelheidsme-
ter
Gemiddeld brandstofverbruik (sinds
resetten)
Houd van de bedieningstoetsen van
het instrumentenpaneel ingedrukt om de
weergave van het gemiddelde brandstofver-
bruik te resetten.
Actueel brandstofverbruik
Geeft het actuele brandstofverbruik weer.
Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof.
Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik. Hierdoor
kan de werkelijke afstand die nog kan wor-
den gereden, afwijken van de weergegeven
afstand.
Als er een kleine hoeveelheid brandstof
wordt getankt, wordt de weergave mogelijk
niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als
brandstof wordt getankt terwijl het contact
niet UIT staat, wordt de weergave mogelijk
niet bijgewerkt.

Voor digitaal+ snelheidsmeterGemiddeld brandstofverbruik (sinds
resetten)
Houd van de bedieningstoetsen van
het instrumentenpaneel ingedrukt om de
weergave van het gemiddelde brandstofver-
bruik te resetten.
Actueel brandstofverbruik
Geeft het actuele brandstofverbruik weer.
Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof.
Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik. Hierdoor
kan de werkelijke afstand die nog kan wor-
den gereden, afwijken van de weergegeven
afstand.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 117 Thursday, October 3, 2019 10:56 AM

118
COROLLA HV_TMMT_EE2-1. Instrumentenpaneel
Als er een kleine hoeveelheid brandstof
wordt getankt, wordt de weergave mogelijk
niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als
brandstof wordt getankt terwijl het contact
niet UIT staat, wordt de weergave mogelijk
niet bijgewerkt.
De weergave van het gemiddelde
brandstofverbruik kan worden gereset
in . ( →Blz. 121)
 Gemiddeld brandstofverbruik (sinds
starten)
Geeft het gemiddelde brandstofverbruik
weer sinds het starten van het hybridesys-
teem.
Gemiddeld brandstofverbruik (sinds
tanken)
Geeft het gemiddelde brandstofverbruik
weer sinds het tanken.
■Hybridesysteemindicator/begelei-
ding milieubewust bedienen gas-
pedaal/Eco-score
EV-controlelampje ( →Blz. 81)
Hybridesysteemindicator/begelei-
ding milieubewust bedienen gaspe-
daal
Eco Score 
Hybridesysteemindicator
Geeft het vermogen of het regeneratieni-
veau van het hybridesysteem weer.
Laadgebied
Laat de regeneratiestatus* zien.
De geregenereerde energie wordt gebruikt
om het batterijpakket (tractiebatterij) te
laden.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzine-
motor.
De benzinemotor wordt automatisch gestopt
en opnieuw gestart onder verschillende
omstandigheden.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gere-
den.
Door de staafjes tijdens het rijden in het
ECO-gebied te houden, rijdt u milieuvriende-
lijker.
Power-gebied
Laat zien dat de grens van een bereik voor
milieuvriendelijk rijden wordt overschreden
(bij rijden op vol vermogen en dergelijke).
*: Met “regenereren” wordt in deze handlei- ding het omzetten van bewegingsenergie
van de auto in elektrische energie
bedoeld.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 118 Thursday, October 3, 2019 10:56 AM

119
2
COROLLA HV_TMMT_EE 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

Begeleiding milieubewust bedienen
gaspedaal
Eco-gebied
Laat zien dat er mili euvriendelijk wordt gere-
den.
Zone ECO-acceleratie
Weergegeven als een blauwe balk die staat
voor een geschat passend werkingsbereik
voor het gaspedaal voor de actuele rijom-
standigheden, zoals wegrijden vanuit stil-
stand of rijden met constante snelheid.
Dit display wijzigt overeenkomstig de situa-
tie, zoals bij het wegrijden vanuit stilstand of
rijden met constante snelheid.
Huidige bediening gaspedaal
Weergegeven als een groene balk in het
Eco-gebied.
Milieuvriendelijk accelereren kan worden
gerealiseerd door de weergave van de
bediening van het gaspedaal binnen het
gebied te houden dat wordt aangegeven
met de blauwe balk. ( →Blz. 191)
 Eco Score
De volgende 3 Eco-rijmethoden worden
geëvalueerd op 5 niveaus: soepel wegrijden
vanuit stilstand, rijden zonder plotselinge
acceleratie en soepel tot stilstand komen. Bij
stilstaande auto wordt er een Eco-score van
maximaal 100 weergegeven.
Eco-status wegrijden vanuit stil-
stand
Eco-status rijde n met constante
snelheid
Eco-status tot s tilstand brengen
Score
Lezen van het staafdisplay
Nog niet geëvalueerd
Dimlicht
Grootlicht
• Nadat het hybridesysteem is gestart, wordt de Eco-score niet weergegeven
zolang de rijsnelhei d lager is dan onge-
veer 20 km/h.
• De Eco-score wordt iedere keer wanneer het hybridesysteem wordt gestart, gere-
set.
• Als het hybridesysteem uitgezet wordt, wordt de totale score van de huidige rit
weergegeven.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 119 Thursday, October 3, 2019 10:56 AM
