2020 TOYOTA COROLLA HYBRID Instructieboekje (in Dutch)

512

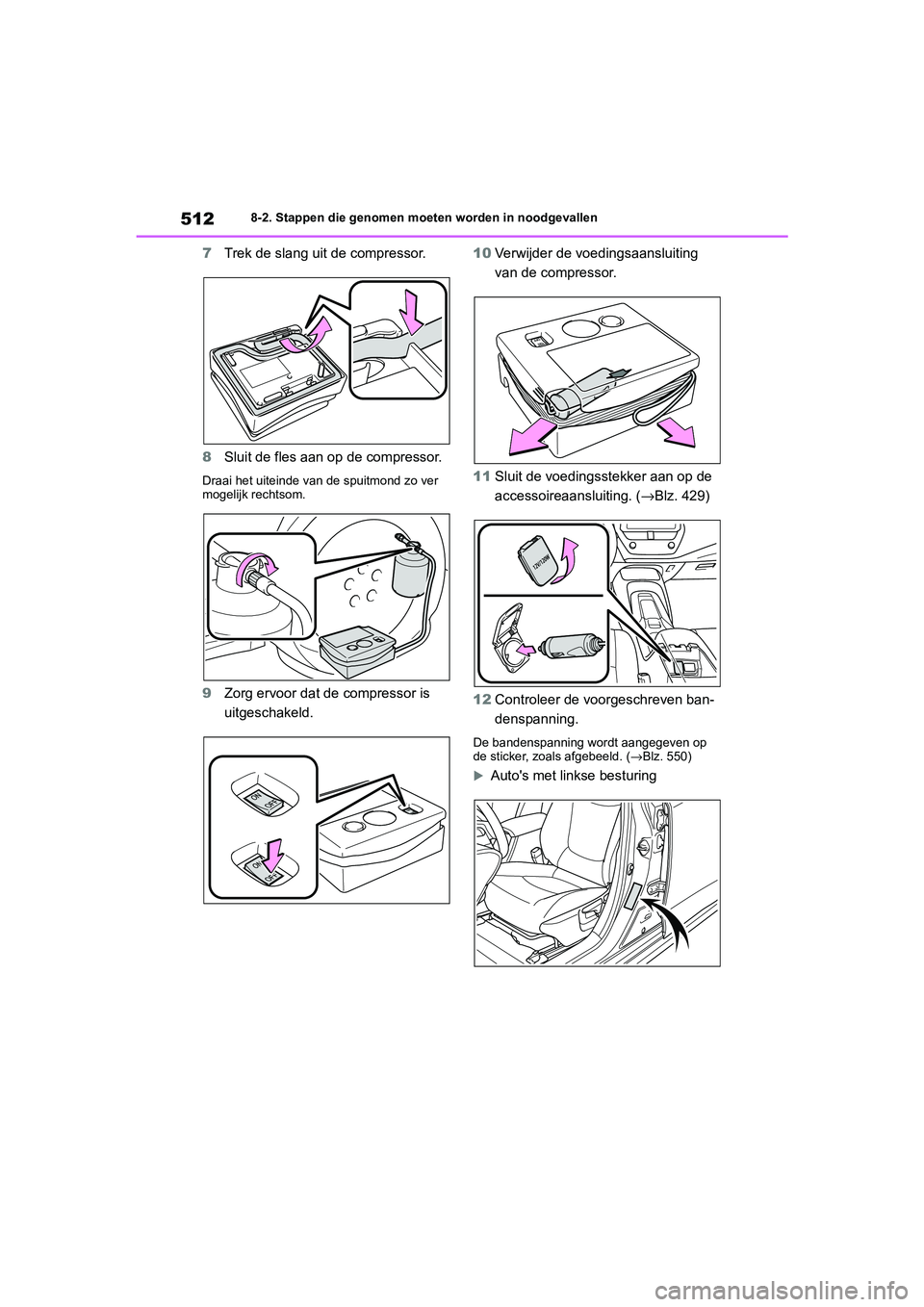

COROLLA HV_TMMT_EE8-2. Stappen die genomen moeten worden in noodgevallen
7
Trek de slang uit de compressor.
8 Sluit de fles aan op de compressor.
Draai het uiteinde van de spuitmond zo ver
mogelijk rechtsom.
9Zorg ervoor dat de compressor is
uitgeschakeld. 10
Verwijder de voedingsaansluiting
van de compressor.
11 Sluit de voedingsstekker aan op de
accessoireaansluiting. ( →Blz. 429)
12 Controleer de voorgeschreven ban-
denspanning.
De bandenspanning wordt aangegeven op
de sticker, zoals afgebeeld. (→ Blz. 550)

Auto's met linkse besturing
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 512 Thursday, October 3, 2019 10:56 AM

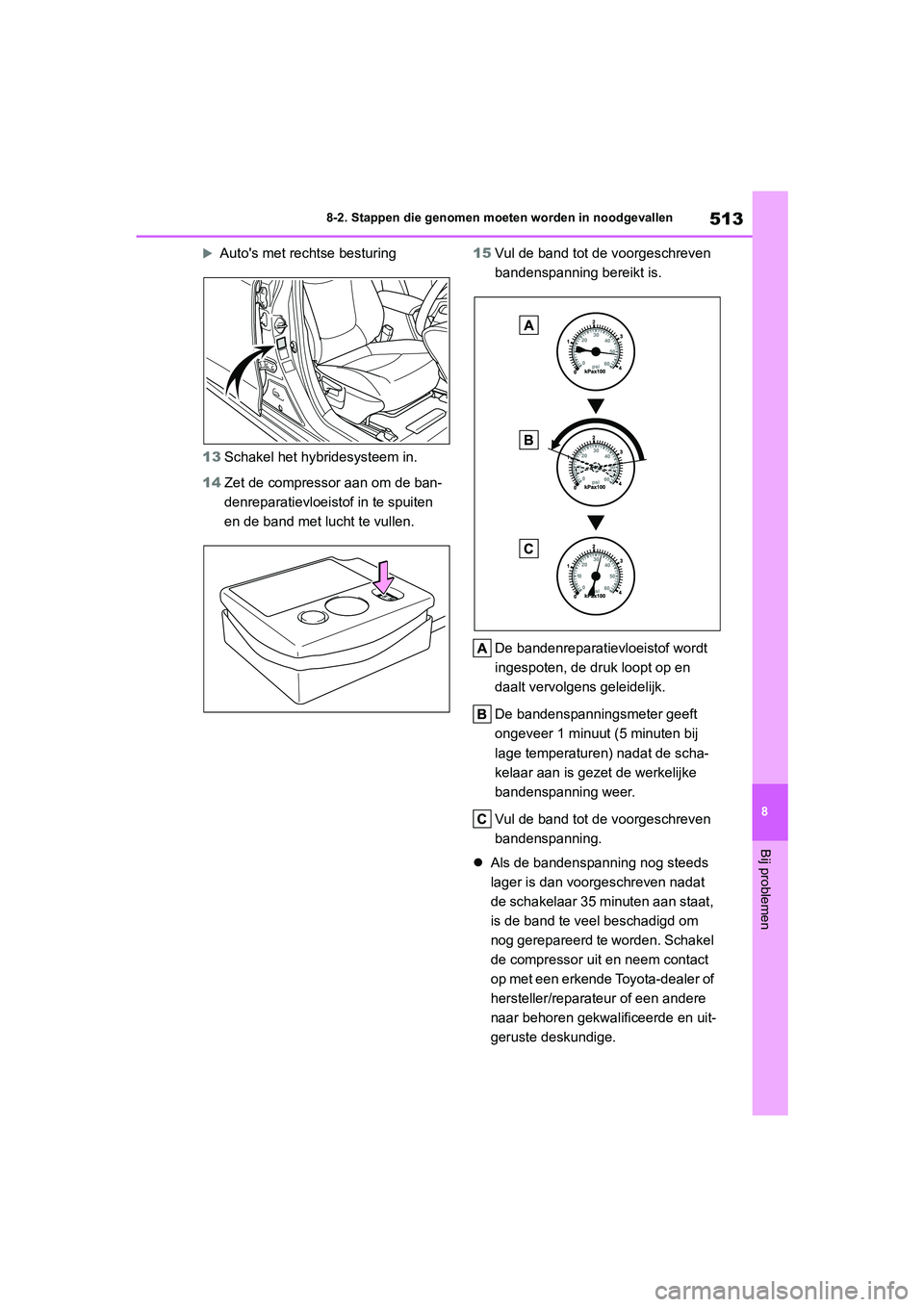

513
8
COROLLA HV_TMMT_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Auto's met rechtse besturing
13 Schakel het hy bridesysteem in.
14 Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen. 15
Vul de band tot de voorgeschreven
bandenspanning bereikt is.
De bandenreparatievloeistof wordt
ingespoten, de dr uk loopt op en
daalt vervolgens geleidelijk.
De bandenspanningsmeter geeft
ongeveer 1 minuut (5 minuten bij
lage temperaturen) nadat de scha-
kelaar aan is gezet de werkelijke
bandenspanning weer.
Vul de band tot de voorgeschreven
bandenspanning.
 Als de bandenspanning nog steeds
lager is dan voorgeschreven nadat
de schakelaar 35 minuten aan staat,
is de band te veel beschadigd om
nog gerepareerd te worden. Schakel
de compressor uit en neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwa lificeerde en uit-
geruste deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 513 Thursday, October 3, 2019 10:56 AM

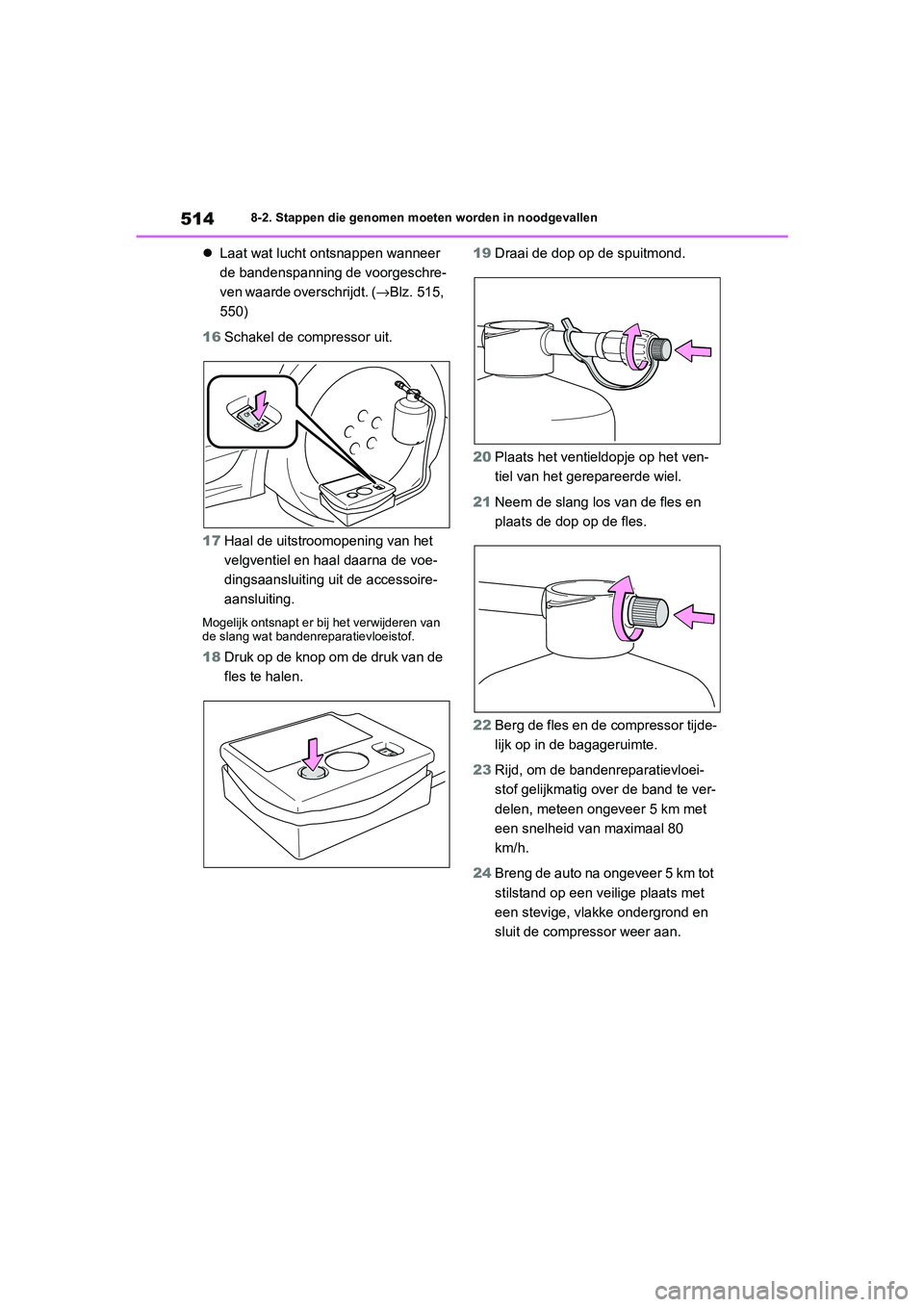

514
COROLLA HV_TMMT_EE8-2. Stappen die genomen moeten worden in noodgevallen

Laat wat lucht o ntsnappen wanneer
de bandenspanning de voorgeschre-
ven waarde overschrijdt. (→Blz. 515,
550)
16 Schakel de compressor uit.
17 Haal de uitstroomopening van het
velgventiel en h aal daarna de voe-
dingsaansluiting uit de accessoire-
aansluiting.
Mogelijk ontsnapt er bij het verwijderen van
de slang wat bandenreparatievloeistof.
18 Druk op de knop om de druk van de
fles te halen. 19
Draai de dop op de spuitmond.
20 Plaats het ventieldopje op het ven-
tiel van het gerepareerde wiel.
21 Neem de slang los van de fles en
plaats de dop op de fles.
22 Berg de fles en de compressor tijde-
lijk op in de bagageruimte.
23 Rijd, om de bandenreparatievloei-
stof gelijkmatig o ver de band te ver-
delen, meteen ongeveer 5 km met
een snelheid van maximaal 80
km/h.
24 Breng de auto na ongeveer 5 km tot
stilstand op een ve ilige plaats met
een stevige, vlakke ondergrond en
sluit de compressor weer aan.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 514 Thursday, October 3, 2019 10:56 AM

515
8
COROLLA HV_TMMT_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
25
Controleer de bandenspanning.
Als de bandenspanning lager is dan
130 kPa (1,3 kg/cm
2 of bar, 19 psi):
Het gat kan niet worden gerepa-
reerd. Neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalific eerde en uitge-
ruste deskundige.
Als de bandenspanning 130 kPa
(1,3 kg/cm
2 of bar, 19 psi) of hoger
is, maar lager dan de voorgeschre-
ven spanning: Ga v erder met stap
26.
Als de bandenspanning juist is
(→ Blz. 550): Ga verder met stap
27.
26 Zet de compressor aan om de band
op de voorgeschreven spanning te
brengen. Rijd ongeveer 5 km en
voer dan stap 24 uit. 27
Berg de compressor op in de baga-
geruimte.
28 Voorkom plotseling remmen, plotse-
ling accelereren en scherpe boch-
ten. Rijd voorzichtig met een
snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige voor het r epareren of ver-
vangen van de band.
Laat wanneer u de band laat repareren of
vervangen, de erkende Toyota-dealer of her-
steller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige weten dat er bandenreparatie-
vloeistof is ingespoten.
■Als de band te hard wordt opgepompt
1 Druk op de knop om wat lucht te laten
ontsnappen.
2 Controleer of de bandenspanningsmeter
de voorgeschreven spanning aangeeft.
Zet de compressor weer aan als de spanning
onder de voorgeschreven waarde ligt en vul
de band tot de juiste spanning is bereikt.
■Nadat een band is gerepareerd met de
bandenreparatieset
●Vervang de bandenspanningssensor en
-zender.
●Zelfs als de bandenspanning op het voor-
geschreven niveau ligt, gaat mogelijk het
waarschuwingslampje lage bandenspan-
ning branden/knipperen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 515 Thursday, October 3, 2019 10:56 AM

516
COROLLA HV_TMMT_EE8-2. Stappen die genomen moeten worden in noodgevallen
WAARSCHUWING
■Rijd niet door als de auto een lekke
band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan. In
zo'n geval kan de band bij het gebruik van
een reparatieset exploderen.
■Bij het repareren van een lekke band
●Parkeer de auto op een veilige plaats en
een vlakke ondergrond.
●Raak de wielen of het gedeelte rond de
remmen direct nadat met de auto is
gereden niet aan.
Nadat met de auto is gereden, zijn de
wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze
delen met uw handen, voeten of andere
lichaamsdelen aanraakt, kan dit leiden
tot brandwonden.
●Sluit de slang stevig aan op het ventiel
terwijl het wiel aan de auto bevestigd is.
Als de slang niet goed op het ventiel is
aangesloten, kan er lekkage van lucht
optreden waarbij bandenreparatievloei-
stof naar buiten spuit.
●Als de slang tijdens het vullen loskomt
van het ventiel, is het mogelijk dat de
slang abrupte bewegingen maakt van-
wege de luchtdruk.
●Nadat de band gevuld is, kunnen er
spetters bandenreparatievloeistof naar
buiten komen als de slang wordt losge-
maakt of wanneer u lucht uit de band
laat ontsnappen.
●Volg voor het repareren van de band de
volgende procedure. Als u de procedu-
res niet volgt, kan de bandenreparatie-
vloeistof naar buiten spuiten.
●Bewaar afstand tot de band wanneer
deze gerepareerd wordt, omdat de band
kan klappen. Zet de schakelaar van de
compressor direct uit als u ziet dat de
band scheurtjes vertoont of vervormt.
●De reparatieset kan oververhit raken als
deze langere tijd achter elkaar wordt
gebruikt. Gebruik de reparatieset niet
langer dan 40 minuten achter elkaar.
●Delen van de reparatieset worden tij-
dens het gebruik heet. Wees voor en na
gebruik voorzichtig met de reparatieset.
Raak het metalen deel rond de verbin-
ding tussen de fles en de compressor
niet aan. Dit is namelijk zeer heet.
●Plak de waarschuwingssticker voor de
rijsnelheid alleen op de aangegeven
plaats. Als de sticker wordt aangebracht
op een plaats waar zich een airbag
bevindt, zoals op he t stuurwielkussen,
werkt de airbag mogelijk niet goed
meer.
●Laat ter voorkoming van beschadiging
of ernstige lekkage de fles niet vallen.
Voer vóór gebruik een visuele controle
van de fles uit. Gebruik uitsluitend onbe-
schadigde en niet-lekkende flessen. In
dergelijke gevallen direct vervangen.
■Rijden om de bandenreparatievloei-
stof gelijkmatig te verdelen
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Als u dat niet doet kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
●Rijd langzaam en voorzichtig. Wees
extra voorzichtig bij het maken van
bochten.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 516 Thursday, October 3, 2019 10:56 AM

517
8
COROLLA HV_TMMT_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
WAARSCHUWING
●Breng de auto tot stilstand wanneer de
auto niet rechtuit wil rijden of als u voelt
dat er aan het stuurwiel wordt getrokken
en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspan- ning 130 kPa (1,3 kg/cm
2 of bar, 19 psi)
of lager is, is de band mogelijk ernstig
beschadigd.
OPMERKING
■Een noodreparatie uitvoeren
●Een band mag alleen met de bandenre-
paratieset worden gerepareerd indien
de beschadiging is veroorzaakt door
perforatie van het loopvlak door een
scherp voorwerp, zoals een spijker of
een schroef.
Verwijder de spijker of de schroef niet
uit de band. Door het verwijderen van
de spijker of de schroef kan het gat gro-
ter worden waardoor de band niet meer
tijdelijk gerepareerd kan worden.
●De reparatieset is niet waterbestendig.
Zorg dat de bandenreparatieset niet in
aanraking komt met water, bijvoorbeeld
bij gebruik tijdens regen.
●Zet de bandenreparatieset niet op een
stoffige ondergrond, zoals in het zand of
in de berm. Als de reparatieset stof e.d.
opzuigt, kunnen er storingen optreden.
●Houd de fles tijdens het gebruik niet
ondersteboven, om schade aan de
compressor te voorkomen.
■Voorzorgsmaatregelen voor de ban-
denreparatieset
●De reparatieset heeft als voeding
12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbron-
nen.
●Als er brandstofdruppels op de repara-
tieset terechtkomen, kan de set bescha-
digd raken. Zorg dat de set niet met
brandstof in aanraking kan komen.
●Berg de reparatieset op, zodat de set
beschermd is tegen vuil en vocht.
●Berg de reparatieset op in de gereed-
schapshouder onder de afdekmat, bui-
ten bereik van kinderen.
●Demonteer de reparatieset niet en
breng geen wijzigingen aan. Stel onder-
delen als de bandenspanningsmeter
niet bloot aan schokken. Hierdoor kun-
nen storingen optreden.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang na het gebruik van
bandenreparatievloeistof de bandenspan-
ningssensor en -zender wanneer de band
wordt gerepareerd of vervangen.
( → Blz. 466)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 517 Thursday, October 3, 2019 10:56 AM

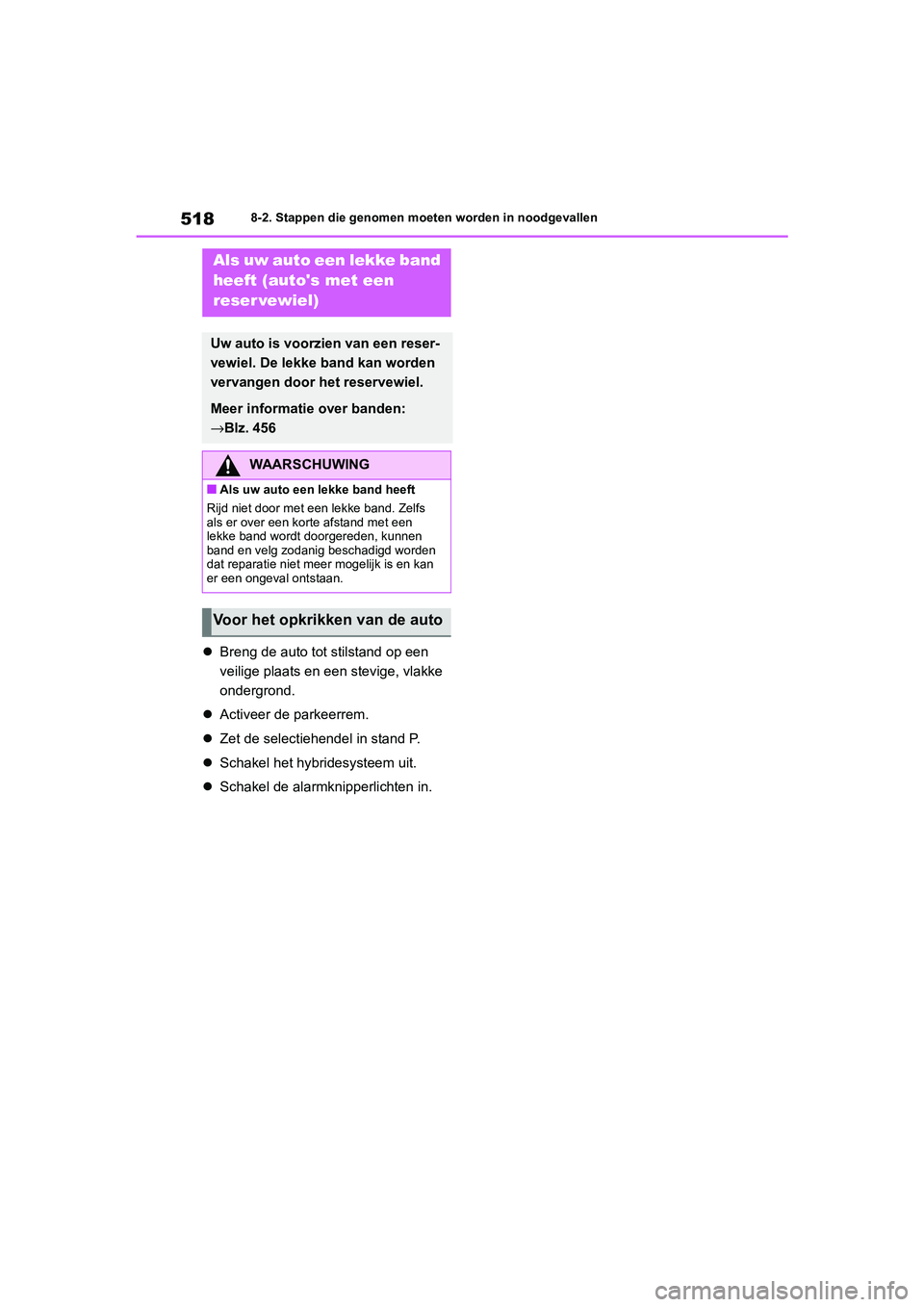

518
COROLLA HV_TMMT_EE8-2. Stappen die genomen moeten worden in noodgevallen

Breng de auto tot stilstand op een
veilige plaats en ee n stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P.
 Schakel het hyb ridesysteem uit.
 Schakel de alarmknipperlichten in.
Als uw auto een lekke band
heeft (auto's met een
reservewiel)
Uw auto is voorzien van een reser-
vewiel. De lekke band kan worden
vervangen door het reservewiel.
Meer informatie over banden:
→Blz. 456
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band. Zelfs
als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Voor het opkrikken van de auto
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 518 Thursday, October 3, 2019 10:56 AM

519
8
COROLLA HV_TMMT_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Auto's met een compact reservewiel
Krikslinger
Moersleutel
*
Schroevendraaier*
Tang*
Wielmoersleutel
Krik
Reservewiel
Sleepoog
*: Indien aanwezig

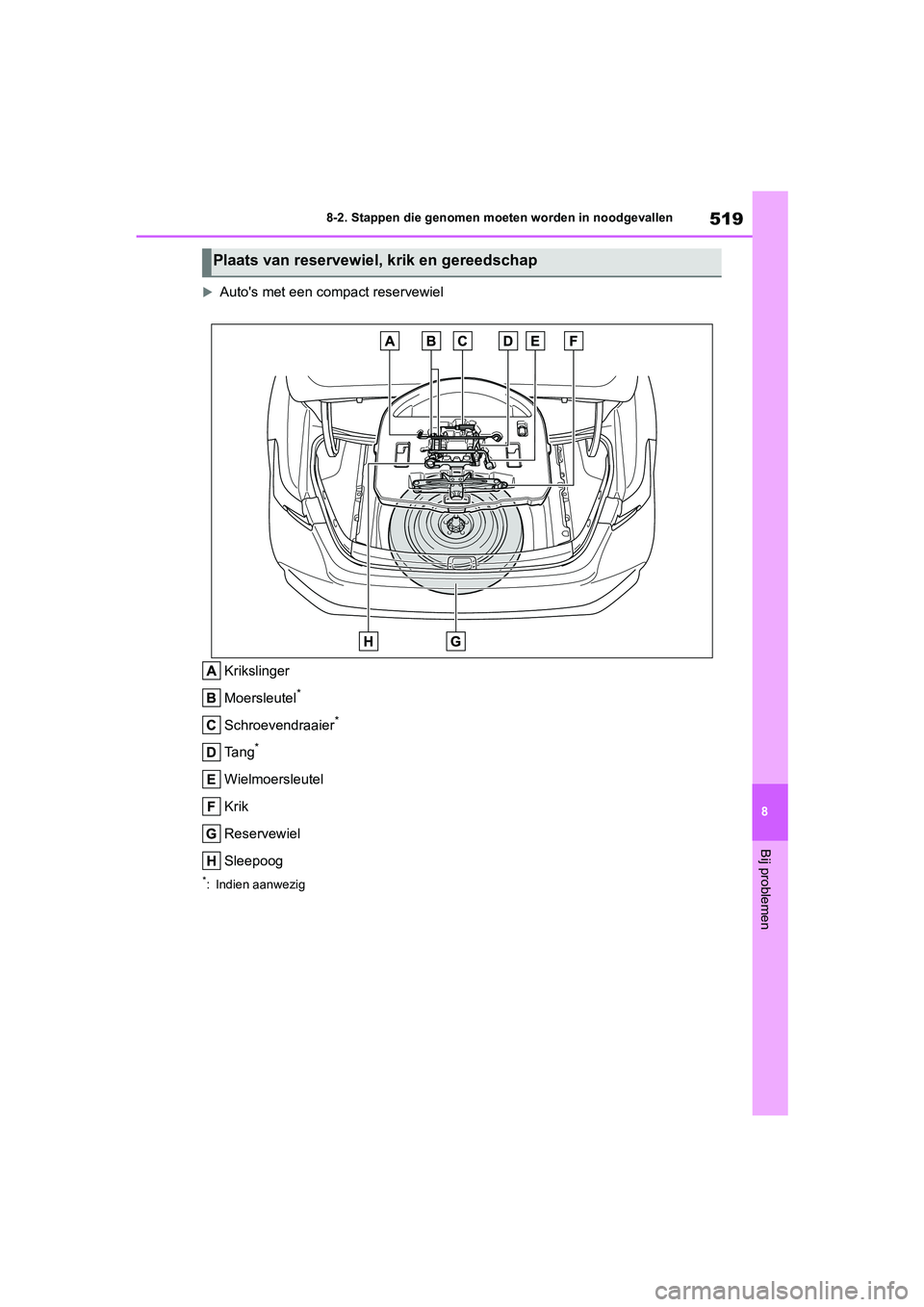

Plaats van reservewiel , krik en gereedschap
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 519 Thursday, October 3, 2019 10:56 AM
