2020 TOYOTA COROLLA HYBRID Instructieboekje (in Dutch)

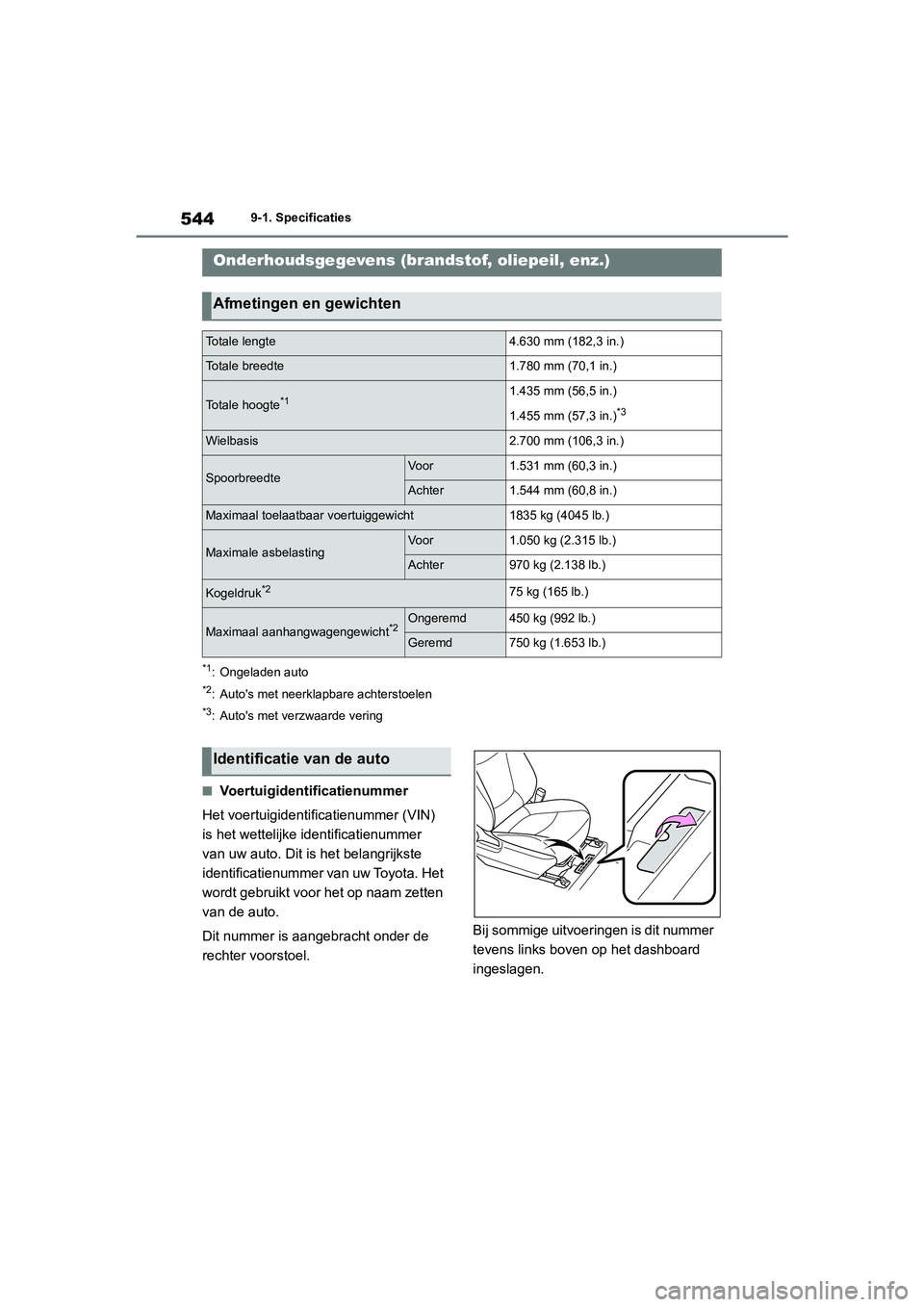

544
COROLLA HV_TMMT_EE9-1. Specificaties
9-1.Specificaties
*1: Ongeladen auto
*2: Auto's met neerklapbare achterstoelen
*3: Auto's met verzwaarde vering
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit i s het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Dit nummer is aangebracht onder de
rechter voorstoel. Bij sommige uitvoeringen is dit nummer
tevens links boven op het dashboard
ingeslagen.
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte4.630 mm (182,3 in.)
Totale breedte1.780 mm (70,1 in.)
Totale hoogte*11.435 mm (56,5 in.)
1.455 mm (57,3 in.)
*3
Wielbasis2.700 mm (106,3 in.)
SpoorbreedteVoor1.531 mm (60,3 in.)
Achter1.544 mm (60,8 in.)
Maximaal toelaatbaar voertuiggewicht1835 kg (4045 lb.)
Maximale asbelastingVoor1.050 kg (2.315 lb.)
Achter970 kg (2.138 lb.)
Kogeldruk*275 kg (165 lb.)
Maximaal aanhangwagengewicht*2Ongeremd450 kg (992 lb.)
Geremd750 kg (1.653 lb.)
Identificatie van de auto
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 544
Thursday, October 3, 2019 10:56 AM

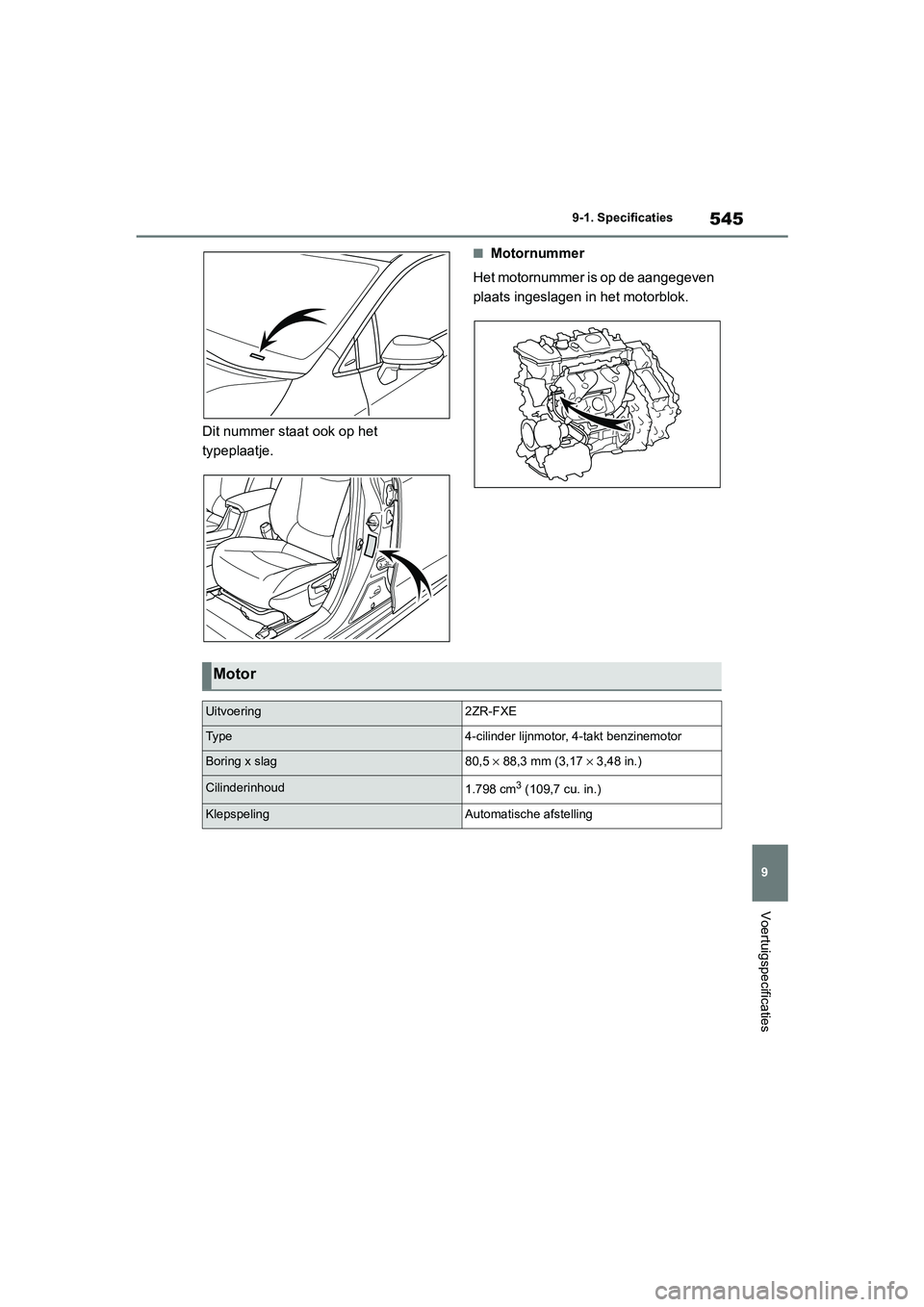

545
9
COROLLA HV_TMMT_EE 9-1. Specificaties
Voertuigspecificaties
Dit nummer st
aat ook op het
typeplaatje.
■Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen i n het motorblok.
Motor
Uitvoering2ZR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 × 88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud1.798 cm3 (109,7 cu. in.)
KlepspelingAutomatische afstelling
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 545 Thursday, October 3, 2019 10:56 AM

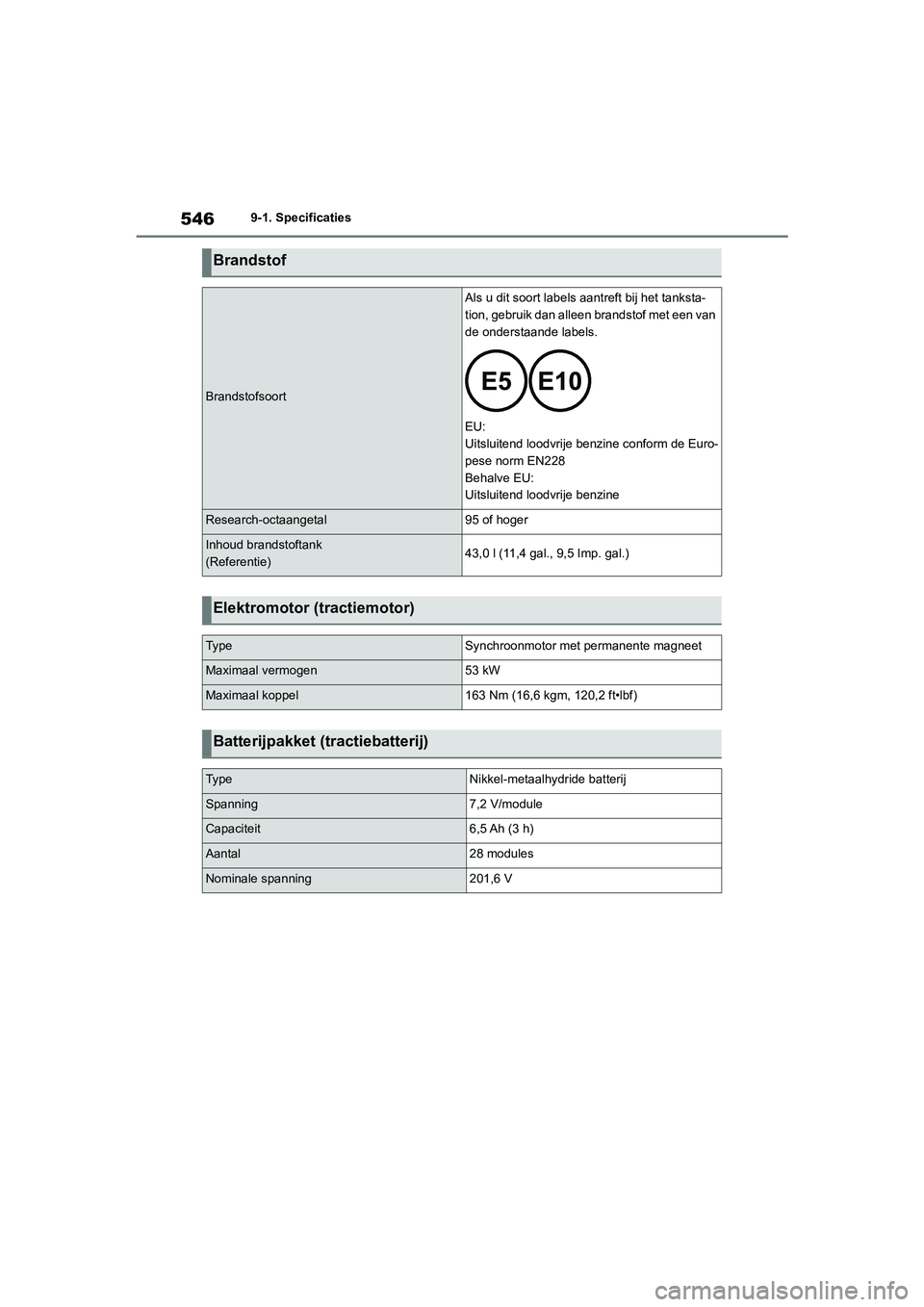

546
COROLLA HV_TMMT_EE9-1. Specificaties
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tanksta-
tion, gebruik dan alleen brandstof met een van
de onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal95 of hoger
Inhoud brandstoftank
(Referentie)43,0 l (11,4 gal., 9,5 Imp. gal.)
Elektromotor (tractiemotor)
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen53 kW
Maximaal koppel163 Nm (16,6 kgm, 120,2 ft•lbf)
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7,2 V/module
Capaciteit6,5 Ah (3 h)
Aantal28 modules
Nominale spanning201,6 V
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 546
Thursday, October 3, 2019 10:56 AM

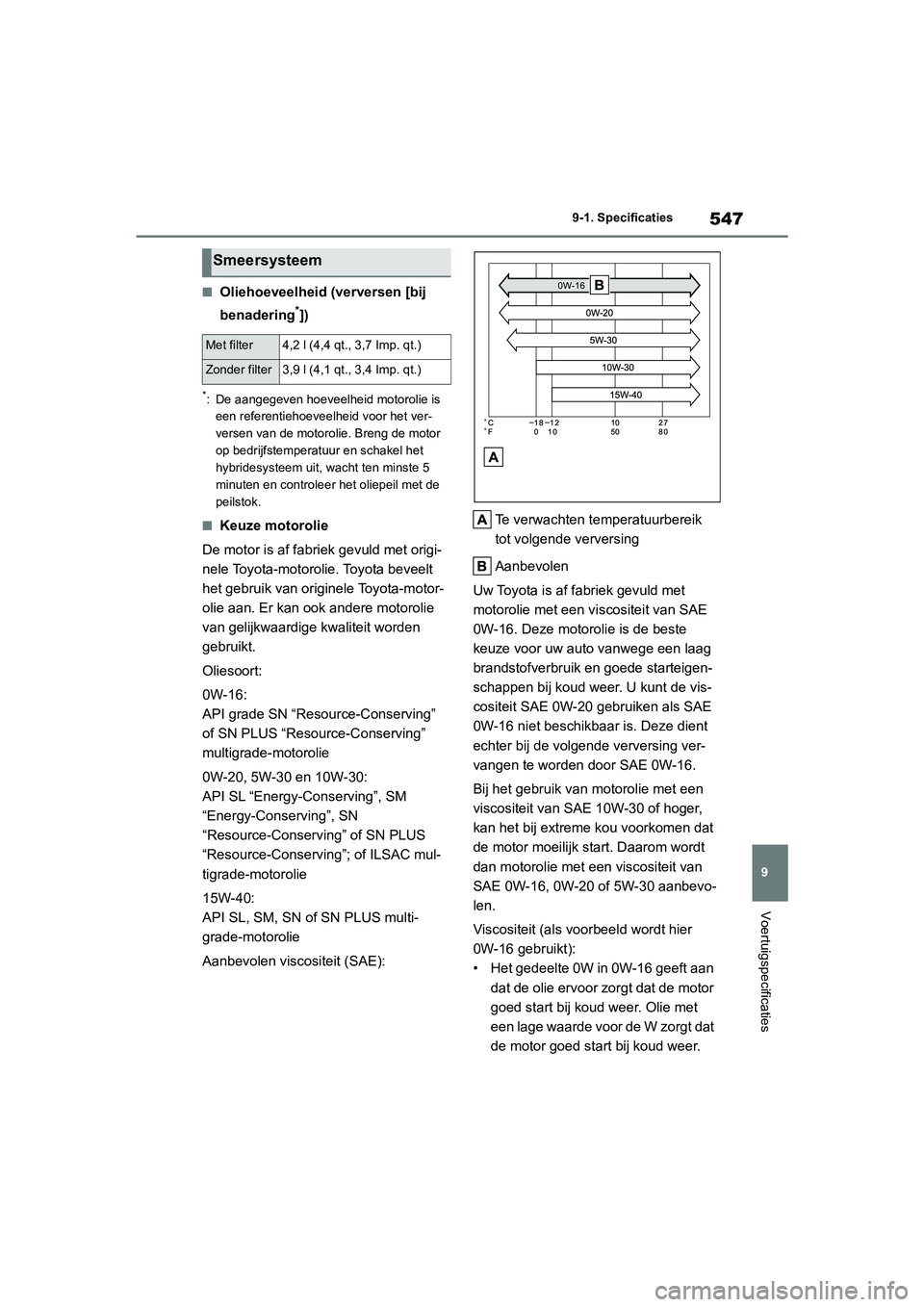

547
9
COROLLA HV_TMMT_EE 9-1. Specificaties
Voertuigspecificaties
■Oliehoeveelheid (verversen [bij
benadering
*])
*: De aangegeven hoeveelheid motorolie is
een referentiehoeveelheid voor het ver-
versen van de motorolie. Breng de motor
op bedrijfstemperatuur en schakel het
hybridesysteem uit, w acht ten minste 5
minuten en controleer het oliepeil met de
peilstok.
■Keuze motorolie
De motor is af fabri ek gevuld met origi-
nele Toyota-motorolie. Toyota beveelt
het gebruik van originele Toyota-motor-
olie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”
of SN PLUS “Resource-Conserving”
multigrade-motorolie
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN
“Resource-Conserving” of SN PLUS
“Resource-Conserving”; of ILSAC mul-
tigrade-motorolie
15W-40:
API SL, SM, SN of SN PLUS multi-
grade-motorolie
Aanbevolen viscositeit (SAE): Te verwachten temperatuurbereik
tot volgende verversing
Aanbevolen
Uw Toyota is af fabriek gevuld met
motorolie met een vi scositeit van SAE
0W-16. Deze motorolie is de beste
keuze voor uw auto vanwege een laag
brandstofverbruik en goede starteigen-
schappen bij koud weer. U kunt de vis-
cositeit SAE 0W-20 gebruiken als SAE
0W-16 niet beschikbaar is. Deze dient
echter bij de volgende verversing ver-
vangen te worden door SAE 0W-16.
Bij het gebruik van motorolie met een
viscositeit van SAE 10W-30 of hoger,
kan het bij extreme kou voorkomen dat
de motor moeilijk start. Daarom wordt
dan motorolie met een viscositeit van
SAE 0W-16, 0W-20 of 5W-30 aanbevo-
len.
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed st art bij koud weer.
Smeersysteem
Met filter4,2 l (4,4 qt., 3,7 Imp. qt.)
Zonder filter3,9 l (4,1 qt., 3,4 Imp. qt.)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 547 Thursday, October 3, 2019 10:56 AM

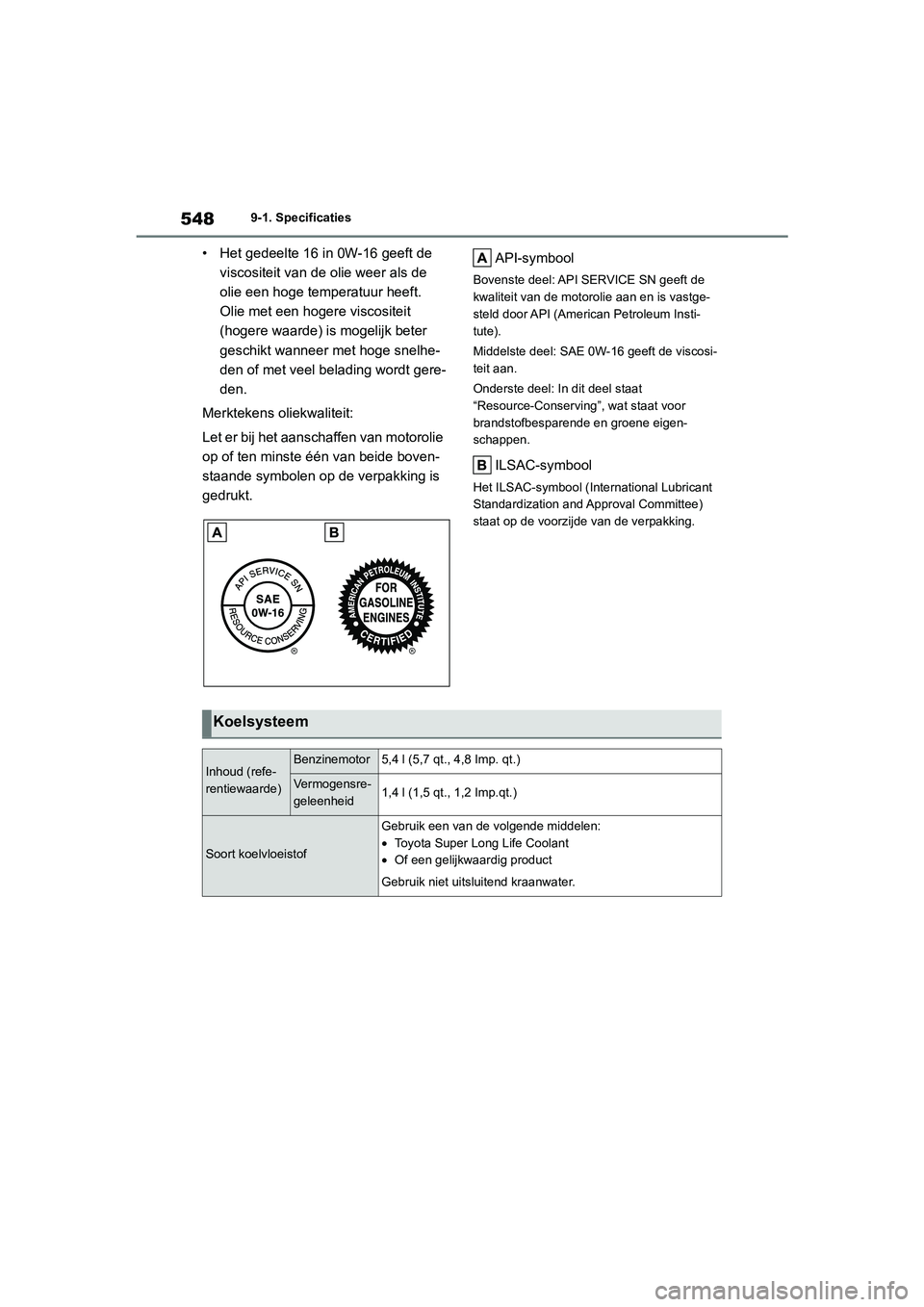

548
COROLLA HV_TMMT_EE9-1. Specificaties
• Het gedeelte 16 in 0W-16 geeft de
viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snelhe-
den of met veel belading wordt gere-
den.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt. API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat voor
brandstofbesparende en groene eigen-
schappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
Koelsysteem
Inhoud (refe-
rentiewaarde)Benzinemotor5,4 l (5,7 qt., 4,8 Imp. qt.)
Vermogensre-
geleenheid1,4 l (1,5 qt., 1,2 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
•
Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 548 Thursday, October 3, 2019 10:56 AM

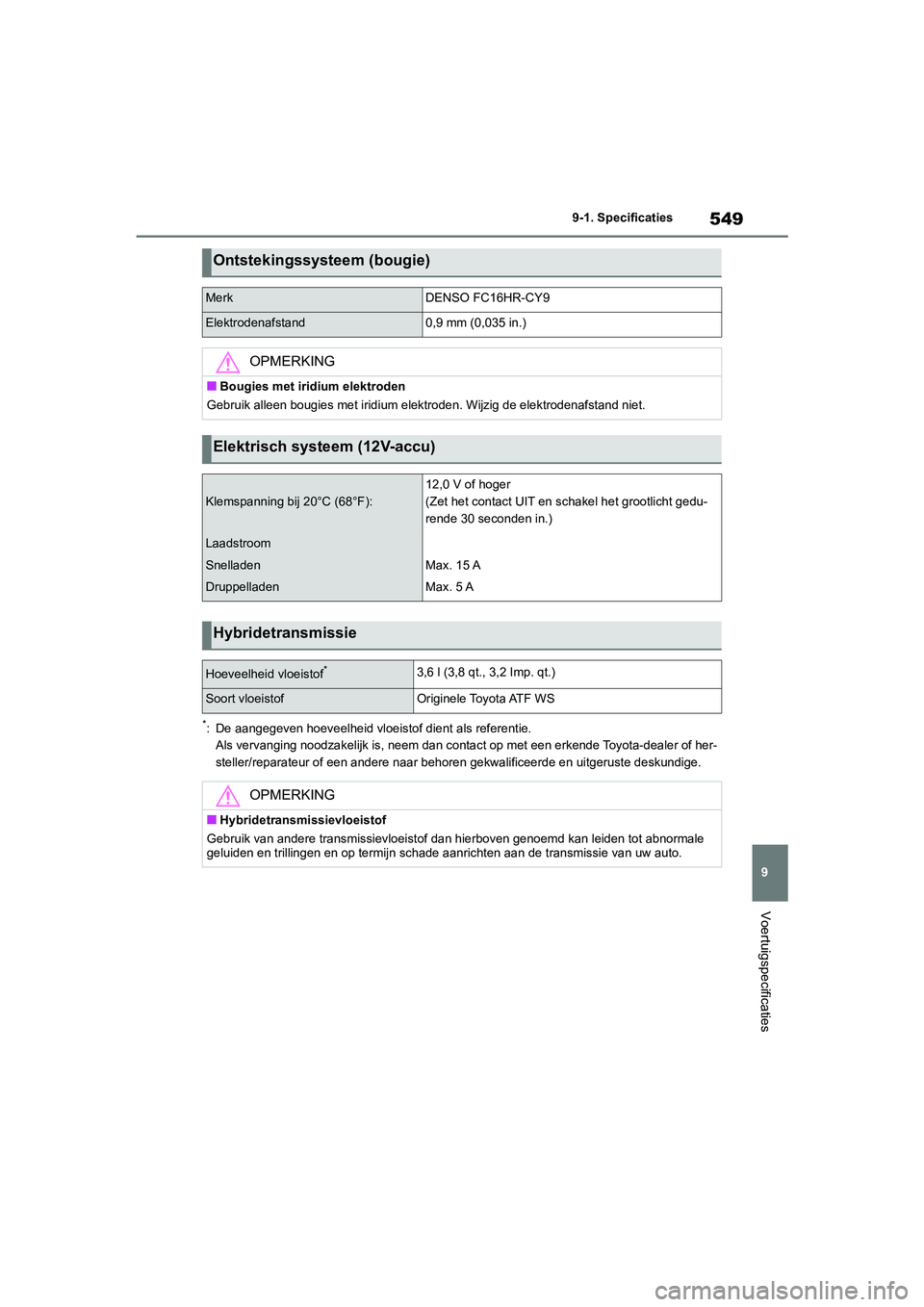

549
9
COROLLA HV_TMMT_EE 9-1. Specificaties
Voertuigspecificaties
*: De aangegeven hoeveelheid vloeistof
dient als referentie.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste deskundige.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-CY9
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridi um elektroden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):
12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht gedu-
rende 30 seconden in.)
Laadstroom
Snelladen
Druppelladen
Max. 15 A
Max. 5 A
Hybridetransmissie
Hoeveelheid vloeistof*3,6 l (3,8 qt., 3,2 Imp. qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Hybridetransmissievloeistof
Gebruik van andere transmissiev loeistof dan hierboven genoemd kan leiden tot abnormale
geluiden en trillingen en op term ijn schade aanrichten aan de transmissie van uw auto.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 549 Thursday, October 3, 2019 10:56 AM

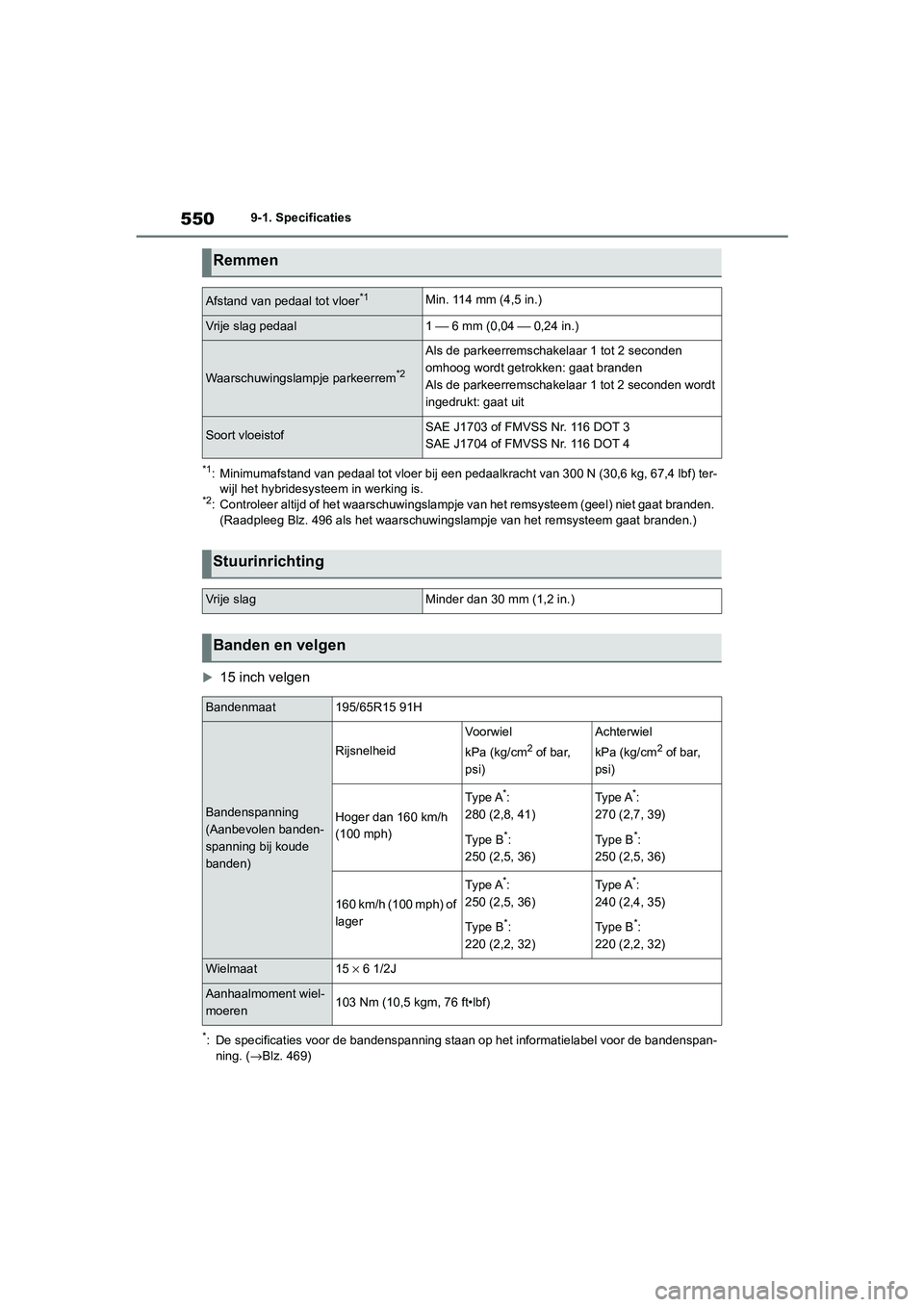

550
COROLLA HV_TMMT_EE9-1. Specificaties
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 3
00 N (30,6 kg, 67,4 lbf) ter-
wijl het hybridesysteem in werking is.
*2: Controleer altijd of het waarschuwingslampje van het remsystee m (geel) niet gaat branden.
(Raadpleeg Blz. 496 als het waarschuwingslampje van het remsysteem gaat branden.)

15 inch velgen
*: De specificaties voor de bandenspanning staan op het informati elabel voor de bandenspan-
ning. ( →Blz. 469)
Remmen
Afstand van pedaal tot vloer*1Min. 114 mm (4,5 in.)
Vrije slag pedaal1 ⎯ 6 mm (0,04 ⎯ 0,24 in.)
Waarschuwingslampje parkeerrem*2
Als de parkeerremschakelaar 1 tot 2 seconden
omhoog wordt getrokken: gaat branden
Als de parkeerremschakelaar 1 tot 2 seconden wordt
ingedrukt: gaat uit
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Hoger dan 160 km/h
(100 mph)
Type A*:
280 (2,8, 41)
Type B
*:
250 (2,5, 36)
Type A*:
270 (2,7, 39)
Type B
*:
250 (2,5, 36)
160 km/h (100 mph) of
lager
Type A*:
250 (2,5, 36)
Type B
*:
220 (2,2, 32)
Type A*:
240 (2,4, 35)
Type B
*:
220 (2,2, 32)
Wielmaat15 × 6 1/2J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 550 Thursday, October 3, 2019 10:56 AM

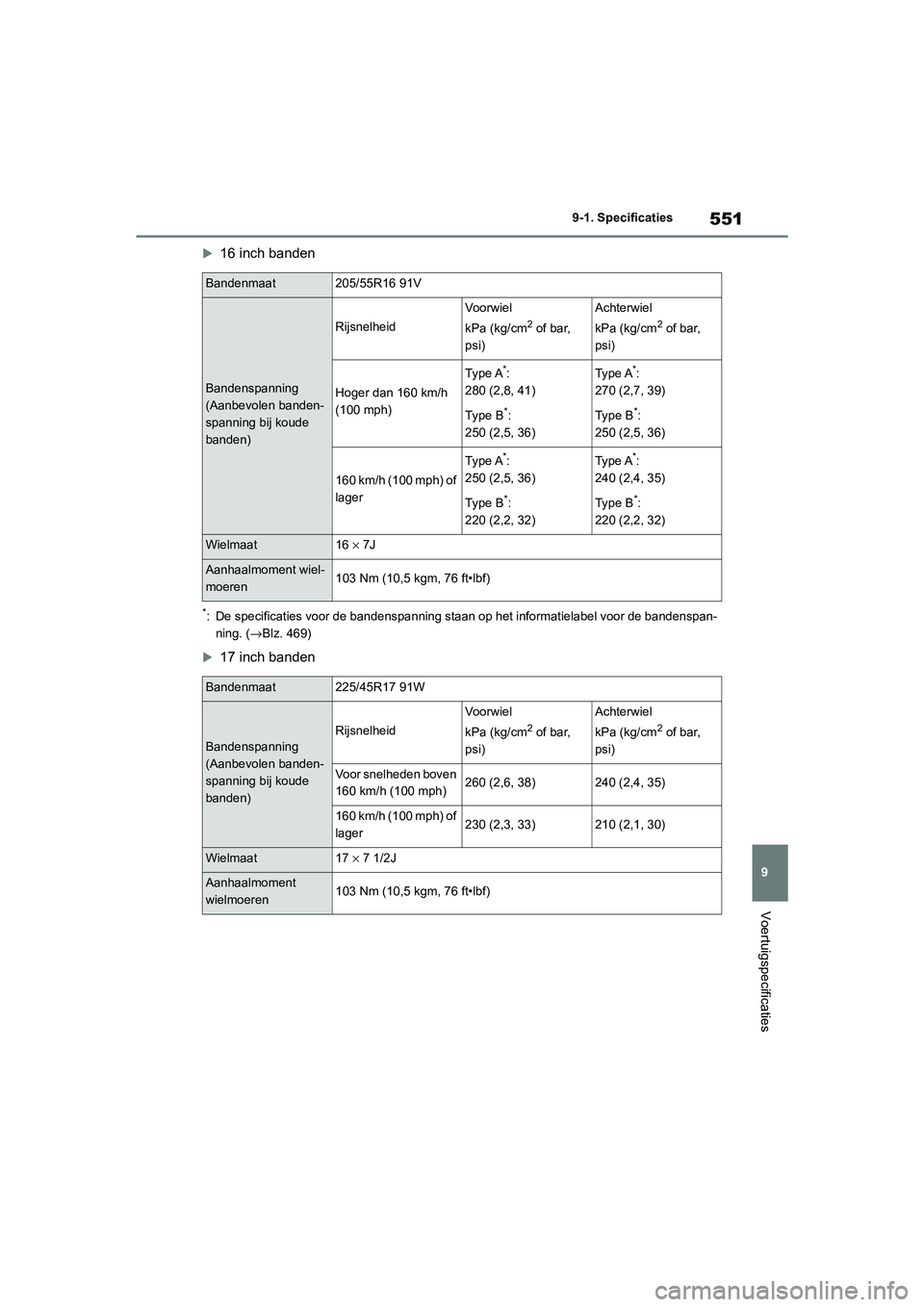

551
9
COROLLA HV_TMMT_EE 9-1. Specificaties
Voertuigspecificaties
16 inch banden
*: De specificaties voor de bandenspanning staan op het informati
elabel voor de bandenspan-
ning. ( →Blz. 469)

17 inch banden
Bandenmaat205/55R16 91V
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Hoger dan 160 km/h
(100 mph)
Type A*:
280 (2,8, 41)
Type B
*:
250 (2,5, 36)
Type A*:
270 (2,7, 39)
Type B
*:
250 (2,5, 36)
160 km/h (100 mph) of
lager
Type A*:
250 (2,5, 36)
Type B
*:
220 (2,2, 32)
Type A*:
240 (2,4, 35)
Type B
*:
220 (2,2, 32)
Wielmaat16 × 7J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat225/45R17 91W
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Voor snelheden boven
160 km/h (100 mph)260 (2,6, 38)240 (2,4, 35)
160 km/h (100 mph) of
lager230 (2,3, 33)210 (2,1, 30)
Wielmaat17 × 7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 551 Thursday, October 3, 2019 10:56 AM
