2020 TOYOTA COROLLA HYBRID Instructieboekje (in Dutch)

296
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
■Bij gebruik van de Toyota Parking
Assist-sensor
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan een ongeval het gevolg zijn.
●Rijd als het syst eem is ingeschakeld
niet harder dan 10 km/h.
●Het detectiegebied van de sensoren en
de reactietijden zijn beperkt. Controleer
tijdens het voor- of achteruitrijden of de
omgeving (vooral naast de auto) veilig is
en rijd langzaam. Regel de snelheid met
het rempedaal.
●Monteer geen accessoires binnen de
detectiegebieden van de sensoren.
●Objecten direct onder de bumper wor-
den niet waargenomen.
Smalle paaltjes of objecten die lager zijn
dan de sensor worden mogelijk niet
gesignaleerd wanneer u ze nadert, zelfs
als ze eerder wel zijn gesignaleerd.
■Zijsensoren (indien aanwezig)
In de onderstaande situaties werkt het
sonarsysteem mogelijk niet goed, waar-
door een ongeval kan ontstaan. Rijd met
de nodige voorzichtigheid.
●Obstakels worden mogelijk niet aan de
zijkanten gesignaleerd tot er kort met de
auto is gereden en de scan van de zij-
kanten is voltooid. ( →Blz. 297)
●Zelfs nadat de scan van de zijkanten is
voltooid, kunnen obstakels zoals andere
voertuigen, mensen of dieren die vanaf
opzij naderen niet worden gesignaleerd.
●Zelfs nadat de scan van de zijkanten is
voltooid, kunnen obstakels mogelijk niet
worden gesignaleerd, afhankelijk van de
situatie rondom de auto. Op dat moment
wordt de weergave van de zijsensor
(→ Blz. 295) tijdelijk uitgeschakeld.
■Wanneer moet de functie uitgescha-
keld worden
Schakel in de volgende situaties de functie
uit, omdat deze anders mogelijk zelfs
werkt als er geen kans op een aanrijding
is.
●De auto is uitgerust met een staafan-
tenne, een draadloze antenne of mist-
lampen.
●De voor- of achterbumper of een sensor
ondergaat een sterke schok.
●Als een niet-originele Toyota-wielop-
hanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
●Er zijn sleepogen geplaatst.
●Er is een kentekenplaat met achter-
grondverlichting gemonteerd.
■Als de Toyota Parking Assist-sensor
in gebruik is
In de volgende gevallen werkt het systeem
mogelijk niet goed als gevolg van een sto-
ring in een sensor, enz. Laat de auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Het display van de Toyota Parking
Assist-sensor knippert of wordt continu
weergegeven en er klinkt een piepsig-
naal terwijl er geen objecten worden
gesignaleerd.
●Als het gedeelte rond de sensor in aan-
raking komt met iets of wordt blootge-
steld aan een krachtige schok.
●Als de bumper of grille ergens tegenaan
komt.
●Als het display knippert of continu wordt
weergegeven en er geen zoemer klinkt,
behalve wanneer het geluid is gedempt.
●Controleer eerst de sensor als er een
weergavefout optreedt.
Als de fout zich voordoet terwijl er geen
ijs, sneeuw of modder op de sensor zit,
is de sensor waarschijnlijk defect.
■Opmerkingen bij het wassen van de
auto
Stel de omgeving van de sensoren niet
bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 296 Thursday, October 3, 2019 10:56 AM

297
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
■Het systeem kan worden geactiveerd
wanneer
●Het contact AAN staat.
●De Toyota Parking Assist-sensor is inge-
schakeld.
●De rijsnelheid lager is dan ongeveer 10
km/h.
●Een andere schakelstand dan P is gese-
lecteerd.
●Het stuurwiel wordt ongeveer 90° of meer
gedraaid (zijsensoren
voor, zijsensoren
achter) (indien aanwezig)
■Waarschuwingsfunctie obstakel (indien
aanwezig)
Wanneer een obstakel zich aan de zijkant
van de auto op het traject van de auto bevindt
terwijl de auto naar voren of achteren rijdt,
informeert deze functie de bestuurder m.b.v.
het display en de zoemer.
Obstakel
Berekend traject auto
■Signalering obstakels aan zijkanten
(indien aanwezig)
●Obstakels aan de zijkanten worden tijdens
het rijden gesignaleerd door de zijkanten te
scannen met de zijsensoren. Herkende
obstakels worden gedurende maximaal
ongeveer 2 minuten in het geheugen opge-
slagen.
●Obstakels worden mogelijk niet aan de zij-
kanten gesignaleerd tot de scan is vol-
tooid. Nadat het contact AAN is gezet,
wordt het scannen voltooid nadat er korte
tijd met de auto is gereden.
●Wanneer een obstakel, zoals een ander
voertuig, een voetganger of een dier, door
de zijsensoren is ges ignaleerd, blijft het
systeem het obstakel mogelijk signaleren,
zelfs nadat het obstakel zich niet meer bin-
nen het detectiegebied van de zijsensor
bevindt.
■Als “Parking Assist Unavailable Please
Clean Parking Assist Sensor” (Parking
Assist niet beschikbaar, reinig Parking
Assist-sensor) wordt weergegeven op
het multi-informatiedisplay
Mogelijk is een van de sensoren bedekt met
bijvoorbeeld ijs, sneeuw of v uil. Verwijder dit
van de sensor om te zorgen dat het systeem
weer normaal werkt.
Ook wordt er bij lage temperaturen mogelijk
een waarschuwingsmelding weergegeven
doordat zich ijs vormt op een sensor en een
sensor daardoor mogelij k geen obstakels sig-
naleert. Zodra het ijs sme lt, zal het systeem
weer normaal werken.
■Detectie-informatie sensoren
Tijdens het gebruik kunnen zich de volgende
situaties voordoen:
●De sensoren signaleren mogelijk alleen
objecten die zich dicht bij de voor- of ach-
terbumper bevinden.
●Afhankelijk van de vorm van het object en
andere factoren kan de detectieafstand
korter worden of kan detectie niet mogelijk
zijn.
●Obstakels worden moge lijk niet gesigna-
leerd als ze zich te dicht bij de sensor
bevinden.
●Tussen het signaleren van een object en
de weergave zit een kleine vertraging. Ook
als er met lage snelheid wordt gereden,
bestaat de mogelijkheid dat het object bin-
nen het detectiegebied van de sensoren
komt voordat het display wordt weergege-
ven en het waarschuwingssignaal hoor-
baar is.
●Het kan moeilijk zijn om de zoemer te
horen als het audiosysteem hard staat of
als de luchtcirculati e van de airconditioning
veel geluid produceert.
●De zoemer is mogelijk moeilijk te horen
doordat zoemers van andere systemen
klinken.
WAARSCHUWING
●Spuit bij het wassen van de auto met
een hogedrukreiniger niet rechtstreeks
op de sensoren, omdat dit er toe kan lei-
den dat een sensor niet meer goed
werkt.
●Richt bij het wassen van de auto met
stoom de stoom niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden
dat een sensor niet meer goed werkt.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 297 Thursday, October 3, 2019 10:56 AM

298
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
■Omstandigheden waaronder de functie
mogelijk niet goed werkt
De staat van de auto en de omgeving kunnen
van invloed zijn op de capaciteit van de sen-
sor om objecten correc t te signaleren. Speci-
fieke situaties waarin dit voor kan komen ziet
u hieronder.
●De sensor is bedekt met vuil, sneeuw of ijs.
(Het reinigen van de sensoren zal het pro-
bleem oplossen.)
●De sensor is bevroren. (Het ontdooien van
de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het
gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te
zien is op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
●Een sensor wordt ergens door afgedekt.
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is.
●De auto rijdt op een bijzonder hobbelige
weg, op een helling, op grind of op gras.
●Er is veel omgevingslawaai rond de auto
van claxons, motorfietsmotoren, luchtrem-
men van vrachtwagens of andere geluids-
bronnen die ultrasone geluidsgolven
produceren.
●Er is een andere auto uitgerust met Par-
king Assist-sensoren in de nabije omge-
ving.
●Een sensor is bedekt met een waterfilm of
er is sprake van zware regenval.
●Als een sensor wordt geraakt door een
grote hoeveelheid water, zoals bij het rij-
den op een overstroomde weg.
●Als de auto sterk naar één kant helt.
●De auto nadert een hoge of gebogen
stoeprand.
●Als het object zich te d icht bij de sensor
bevindt.
■Objecten die mogelijk niet goed worden
gesignaleerd
Door de vorm van het object kan de sensor
het mogelijk niet signaleren. Let goed op bij
de volgende objecten:
●Kabels, hekken, touwen, enz.
●Katoen, sneeuw en andere materialen die
geluidsgolven absorberen
●Zeer hoekige objecten
●Lage objecten
●Hoge obstakels waarbij het bovenste deel
uitsteekt in de richting van uw auto
Mogelijk worden mensen die bepaalde soor-
ten kleding dragen niet gesignaleerd.
■Detectiebereik van de sensoren
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Ongeveer 115 cm (auto's met zij-
sensoren voor en zijsensoren ach-
ter)
Het schema toont het detectiebereik van de
sensoren. Houd er rekening mee dat de sen-
soren geen objecten kunnen signaleren die
zich extreem dicht bij de auto bevinden.
Meer informatie m.b.t. de signalering van
obstakels aan de zijkanten. (→ Blz. 297)
Het bereik van de sensoren kan verschillend
zijn, afhankelijk van bijvoorbeeld de vorm
van het object.
Weergave senso rsignalering,
afstand tot object
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 298 Thursday, October 3, 2019 10:56 AM

299
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
■Multi-informatiedisplay, head-up display (indien aanwezig) en a
udiosys-
teemdisplay (indien aanwezig)
Wanneer er een obstakel wordt ge signaleerd door een sensor, wordt de globale
afstand tot het obstakel weergegeven op het multi- informatiedisplay, het audiosys-
teemdisplay (indien aanwezig) en het head-up display (indien aanwezig). (Als de
afstand tot het object klein word t, gaan de afstandssegmenten m ogelijk knipperen.)
De displays van de werking van de zijsensor voor en zijsensor a chter (indien aan-
wezig) worden niet weergegeven tot de gebieden aa n de zijkant volledig zijn
gescand.
 Globale afstand tot o bject: 150 cm - 60 cm
* (binnenste sensor achter)
*: Functie automatisch dempen zoemer is ingeschakeld. (→Blz. 300)
 Globale afstand tot o bject: 100 cm - 60 cm* (binnenste sensor voor)
*: Functie automatisch dempen zoemer is ingeschakeld. (→Blz. 300)
 Globale afstand tot object: 60 cm - 45 cm* (behalve zijsensor voor, zijsensor ach-
ter) 115 cm - 70 cm* (zijsensor voor, zijsensor achter)
*: Functie automatisch dempen zoemer is ingeschakeld. (→Blz. 300)
 Globale afstand tot object: 45 cm - 30 cm* (behalve zijsensor voor, zijsensor ach-
ter) 70 cm - 30 cm* (zijsensor voor, zijsensor achter)
Multi-informatiedisplayAudiosysteemdisplayHead-up display
Multi-informatiedisplayAudiosysteemdisplayHead-up display
Multi-informatiedisplayAudiosysteemdisplayHead-up display
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 299 Thursday, October 3, 2019 10:56 AM

300
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
*: Functie automatisch dempen
zoemer is ingeschakeld. (→Blz. 300)
 Globale afstand tot object: 30 cm - 15 cm*1
*1: Functie automatisch dempen zoemer is uitgeschakeld. ( →Blz. 300)
*2: De afstandssegmenten zullen langzaam knipperen.
 Globale afstand tot obj ect: minder dan 15 cm*1
*1: Functie automatisch dempen zoemer is uitgeschakeld. ( →Blz. 300)
*2: De afstandssegmenten zullen snel knipperen.
■Werking zoemer en afstand tot
een object
Een zoemer klinkt als de sensoren in
werking zijn.
 De geluidssignalen volgen elkaar
sneller op naarmate de auto dichter
bij het object komt . Als de auto het
obstakel genaderd is tot ongeveer
30 cm, klinkt de zoemer continu.
 Als er gelijktijdig 2 of meer objecten
worden gesignaleerd, klinkt de zoe-
mer voor het dichtstbijzijnde object.
Als een of meer ob jecten dichter bij
de auto komen dan ongeveer 30 cm,
klinkt er een langdurig piepsignaal, gevolgd door elkaar snel opvolgende
piepsignalen.
 Functie automatisch dempen zoe-
mer: Als, terwijl de zoemer klinkt, de
afstand tussen de aut o en het gesig-
naleerde object niet kleiner wordt,
wordt de zoemer automatisch
gedempt. (Als de afstand tussen de
auto en het objec t echter 30 cm of
minder is, werkt de functie niet.)
■Aanpassen van het zoemervo-
lume
Het zoemervolume kan worden aange-
past op het multi-informatiedisplay. Het
volume van de zoemers voor de Toyota
Multi-informatiedisplayAudiosysteemdisplayHead-up display
Multi-informatiedisplay*2Audiosysteemdisplay*2Head-up display
Multi-informatiedisplay*2Audiosysteemdisplay*2Head-up display
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 300 Thursday, October 3, 2019 10:56 AM

301
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
Parking Assist-sensor en de RCTA
(indien aanwezig) wordt gelijktijdig aan-
gepast.
Wijzig de instellingen met behulp van
de bedieningstoets
en van het instru-
mentenpaneel. ( →Blz. 116)
1 Druk op of om te
selecteren.
2 Druk op of om te
selecteren en houd vervolgens
ingedrukt.
3 Selecteer het volu me en druk ver-
volgens op .
Elke keer dat de toets wordt ingedrukt, wij-
zigt het volume tussen 1, 2 en 3.
■Dempen van het geluid van een
zoemer
Op het multi-informatiedisplay wordt
een toets MUTE weergegeven wanneer
een object wordt gesignaleerd. Druk op
om het geluid van de zoemer te
dempen.
Het volume van de zoemers voor de
Toyota Parking Assist-sensor en de
RCTA (indien aanwezig) wordt gelijktij-
dig onderdrukt.
In de volgende geva llen wordt het dem-
pen automatisch geannuleerd:
 Als de stand van de selectiehendel
wordt gewijzigd.
 Als de rijsnelheid hoger wordt dan
een bepaalde snelheid. 
Als de actieve functie tijdelijk wordt
geannuleerd.
 Als de actieve functie handmatig
wordt uitgeschakeld.
 Het contact wordt UIT gezet.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 301 Thursday, October 3, 2019 10:56 AM

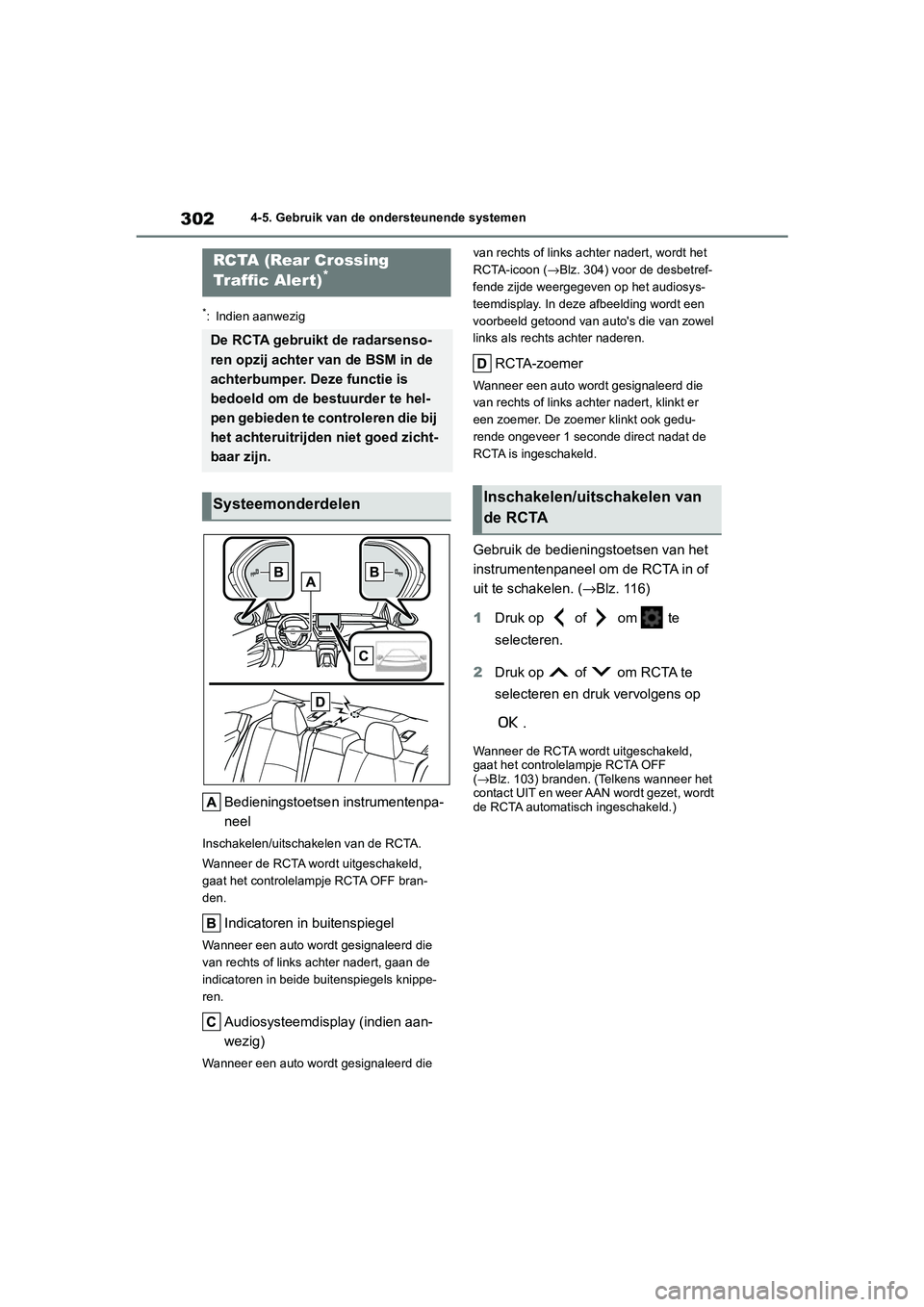

302
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Bedieningstoetse
n instrumentenpa-
neel
Inschakelen/uitschakelen van de RCTA.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF bran-
den.
Indicatoren in buitenspiegel
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, gaan de
indicatoren in beide buitenspiegels knippe-
ren.
Audiosysteemdisplay (indien aan-
wezig)
Wanneer een auto wordt gesignaleerd die van rechts of links achter nadert, wordt het
RCTA-icoon (
→Blz. 304) voor de desbetref-
fende zijde weergegeven op het audiosys-
teemdisplay. In deze afbeelding wordt een
voorbeeld getoond van auto's die van zowel
links als rechts achter naderen.
RCTA-zoemer
Wanneer een auto wordt gesignaleerd die
van rechts of links ac hter nadert, klinkt er
een zoemer. De zoemer klinkt ook gedu-
rende ongeveer 1 seconde direct nadat de
RCTA is ingeschakeld.
Gebruik de bedienin gstoetsen van het
instrumentenpaneel om de RCTA in of
uit te schakelen. ( →Blz. 116)
1 Druk op of om te
selecteren.
2 Druk op of om RCTA te
selecteren en druk vervolgens op
.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF
(→ Blz. 103) branden. (Telkens wanneer het
contact UIT en weer AAN wordt gezet, wordt
de RCTA automatisch ingeschakeld.)
RCTA (Rear Crossing
Traffic Aler t)*
De RCTA gebruikt de radarsenso-
ren opzij achter van de BSM in de
achterbumper. Deze functie is
bedoeld om de bestuurder te hel-
pen gebieden te controleren die bij
het achteruitrijden niet goed zicht-
baar zijn.
SysteemonderdelenInschakelen/uitschakelen van
de RCTA
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 302 Thursday, October 3, 2019 10:56 AM

303
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie- gels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Als “RCTA Unavailable” (RCTA niet
beschikbaar) op het multi-informatie-
display wordt weergegeven
Er zit mogelijk water, sneeuw, modder, enz.
rond de sensoren in de achterbumper.
( → Blz. 290) Wanneer het water, de sneeuw,
de modder, enz. rondom de sensoren in de
achterbumper wordt verwijderd, moet het
systeem weer normaal gaan werken.
Ook werkt de functie mo gelijk niet normaal bij
extreem warm of koud weer.
■Radarsensoren opzij achter
→ Blz. 290
■Werking van de RCTA
De RCTA maakt gebruik van radarsensoren achter om auto's die va n rechts of links
achter naderen te sig naleren en waarschuwt d e bestuurder voor de aanwezigheid
van dergelijke auto's door de indicatoren in de buitenspiegels te laten knipperen en
een zoemer te laten klinken.
Naderende auto's
Detectiegebieden voor naderende auto's
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van de functie
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA is slechts een aanvullende func-
tie die de bestuurder waarschuwt wanneer
er een auto van rechts of links achter de
auto nadert. Aangezien de RCTA onder
bepaalde omstandigheden mogelijk niet
goed werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren. Wan-
neer u te veel op deze functie vertrouwt,
kan dit leiden tot een ongeval met ernstig
letsel tot gevolg.
RCTA
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 303 Thursday, October 3, 2019 10:56 AM
