COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud


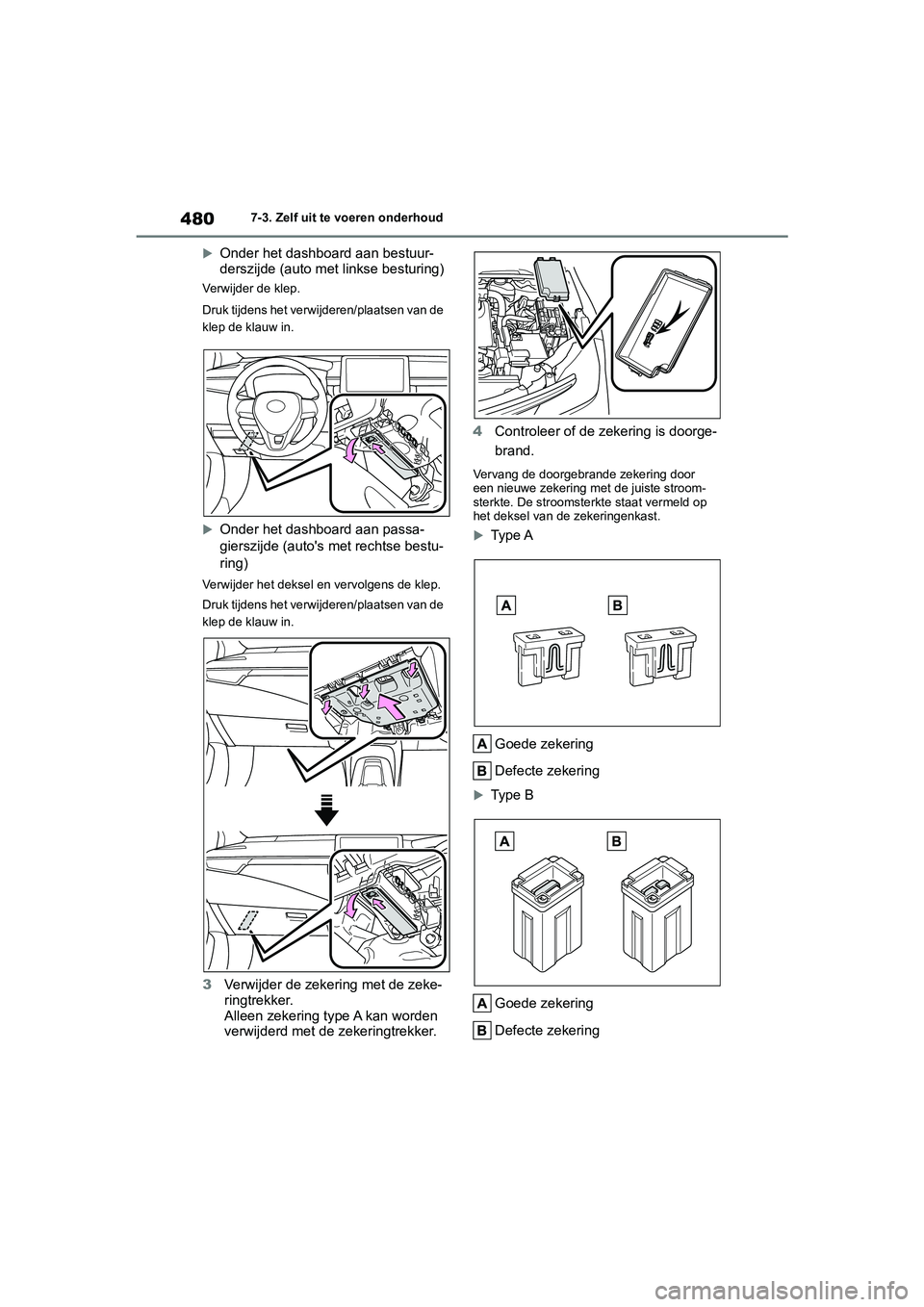

Onder het dashboard aan bestuur-
derszijde (auto met linkse besturing)
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen van de
klep de klauw in.

Onder het dashboard aan passa-
gierszijde (auto's met rechtse bestu-
ring)
Verwijder het deksel en vervolgens de klep.
Druk tijdens het verwijderen/plaatsen van de
klep de klauw in.
3 Verwijder de zekering met de zeke-
ringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker. 4
Controleer of de zekering is doorge-
brand.
Vervang de doorgebrande zekering door
een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op
het deksel van de zekeringenkast.

Ty p e A
Goede zekering
Defecte zekering
Ty p e BGoede zekering
Defecte zekering
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 480 Thursday, October 3, 2019 10:56 AM

481
7
COROLLA HV_TMMT_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

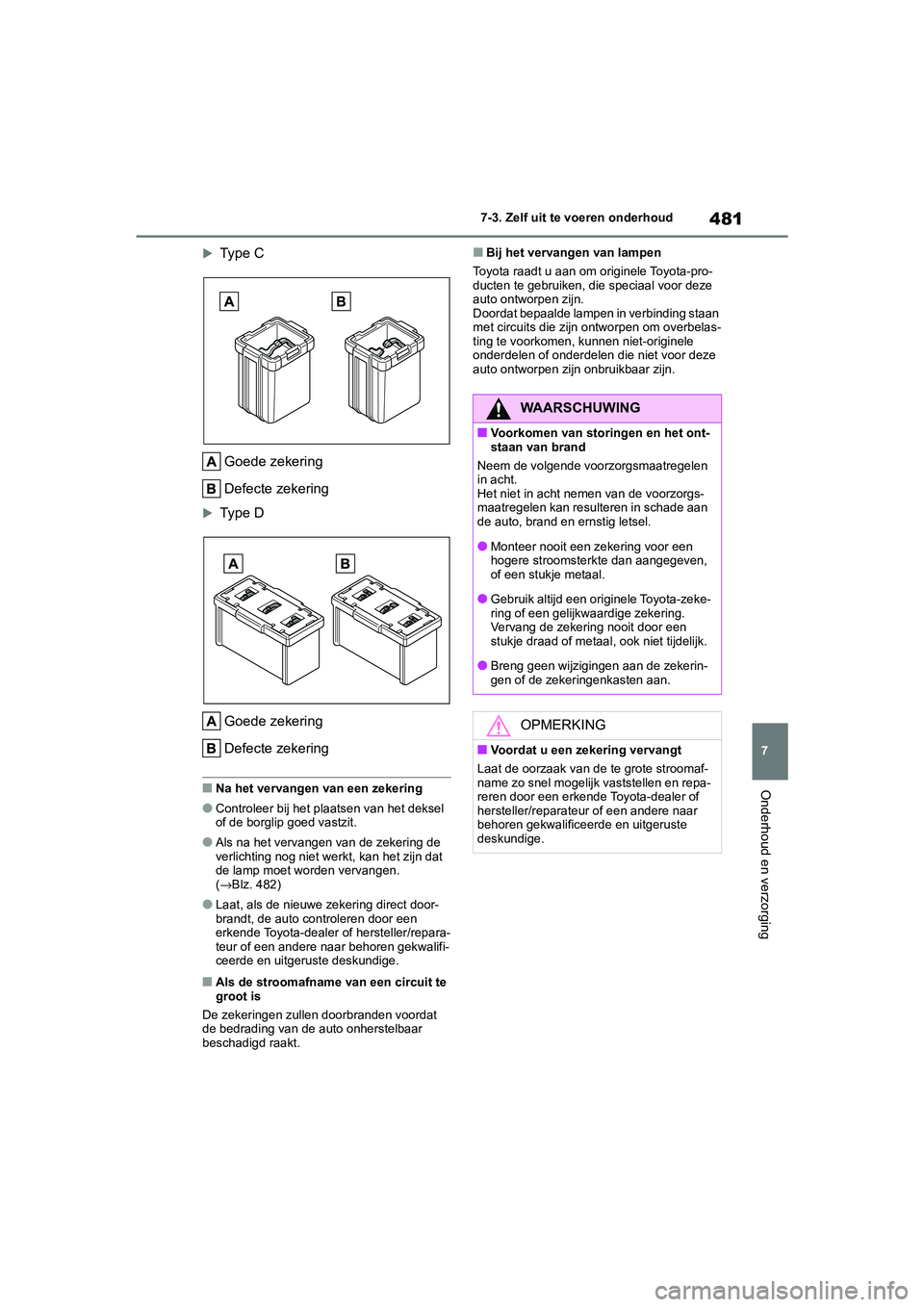

Type C
Goede zekering
Defecte zekering
Type DGoede zekering
Defecte zekering
■Na het vervangen van een zekering
●Controleer bij het plaatsen van het deksel
of de borglip goed vastzit.
●Als na het vervangen van de zekering de
verlichting nog niet wer kt, kan het zijn dat
de lamp moet worden vervangen.
( → Blz. 482)
●Laat, als de nieuwe zekering direct door-
brandt, de auto controleren door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden voordat
de bedrading van de auto onherstelbaar
beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-pro-
ducten te gebruiken, die speciaal voor deze
auto ontworpen zijn.
Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelas-
ting te voorkomen, kunnen niet-originele
onderdelen of onderdelen die niet voor deze
auto ontworpen zijn onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ont-
staan van brand
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een
hogere stroomsterkte dan aangegeven,
of een stukje metaal.
●Gebruik altijd een or iginele Toyota-zeke-
ring of een gelijkwaardige zekering.
Vervang de zekering nooit door een
stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekerin-
gen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomaf-
name zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 481 Thursday, October 3, 2019 10:56 AM

482
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud
Controleer het v
ermogen van de
defecte lamp. ( →Blz. 553)
■Vo o r
Koplampen (gloeilamp)
Richtingaanwijzers voor (gloeilamp)
■AchterAchterlichten (gloeilamp)
Richtingaanwijzers achter (gloei-
lamp)
Kentekenplaatverlichting
■Lampen die vervangen moeten
worden door een erkende
Toyota-dealer of h ersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
 Led-koplampen
 Dagrijverlichting/parkeerlichten voor
 Richtingaanwijzers voor (led)
 Mistlampen voor (indien aanwezig)
 Richtingaanwijzers opzij
 Remlichten
 Achterlichten (led)
 Achteruitrijlicht
 Mistachterlicht
 Derde remlicht
 Richtingaanwijzers achter (led)
■Ledlampen
De koplampen (led), de dagrijverlichting/par-
keerlichten voor, de richtingaanwijzers voor
(led), de mistlampen voor, de richtingaanwij-
zers opzij, de remlichten, de achterlichten
(led), het achteruitrijlic ht, het mistachterlicht,
het derde remlicht en de richtingaanwijzers
Lampen

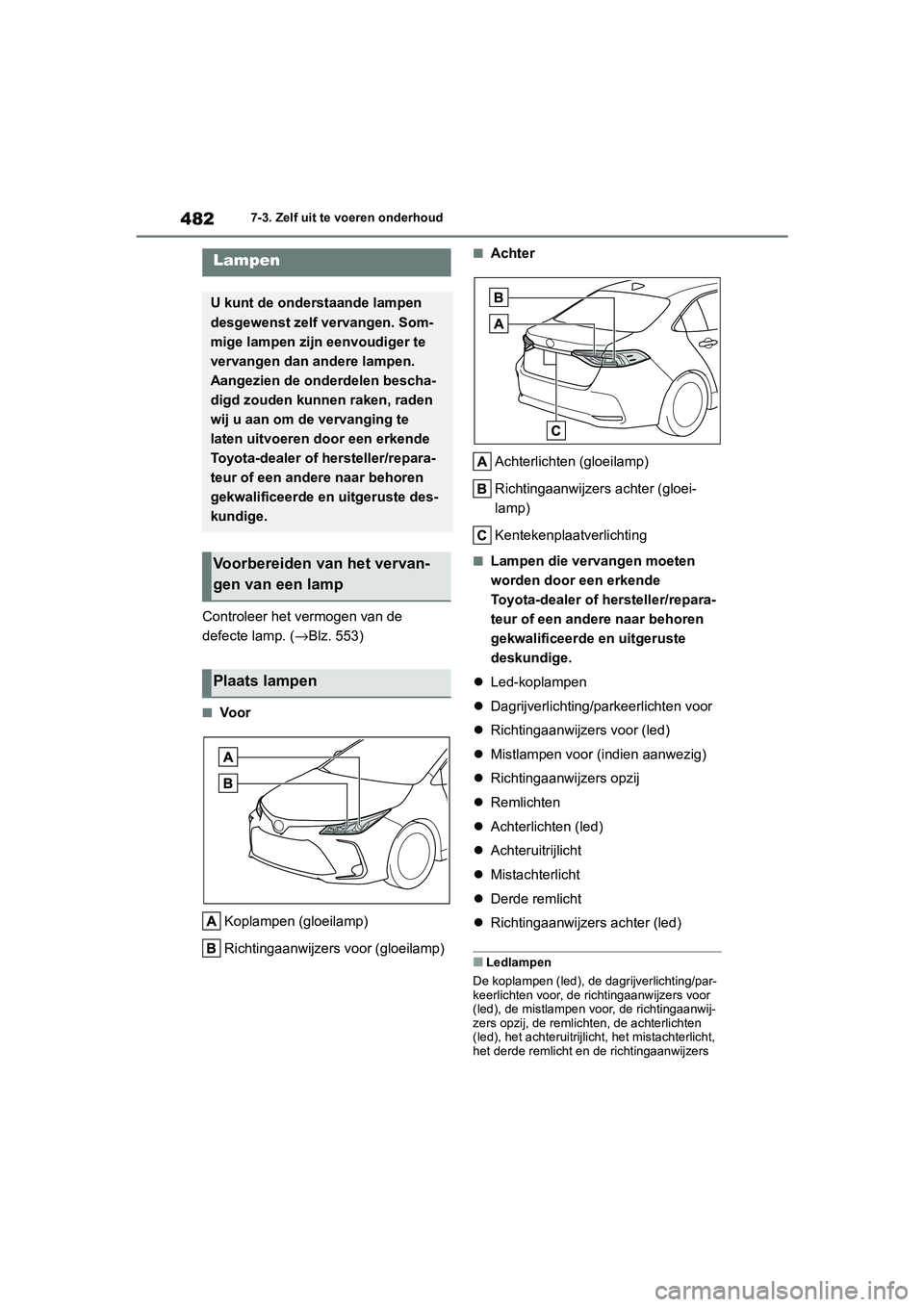

U kunt de onderstaande lampen
desgewenst zelf vervangen. Som-
mige lampen zijn eenvoudiger te
vervangen dan andere lampen.
Aangezien de onderdelen bescha-
digd zouden kunnen raken, raden
wij u aan om de vervanging te
laten uitvoeren door een erkende
Toyota-dealer of h ersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Voorbereiden van het vervan-
gen van een lamp
Plaats lampen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 482 Thursday, October 3, 2019 10:56 AM

483
7
COROLLA HV_TMMT_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
achter (led) bestaan uit een aantal leds. Laat
een defecte led vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan v an de binnenzijde van
het koplampglas is normaal. Neem in de vol-
gende gevallen contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde
van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is
en blijft.
■Bij het vervangen van lampen
→ Blz. 481

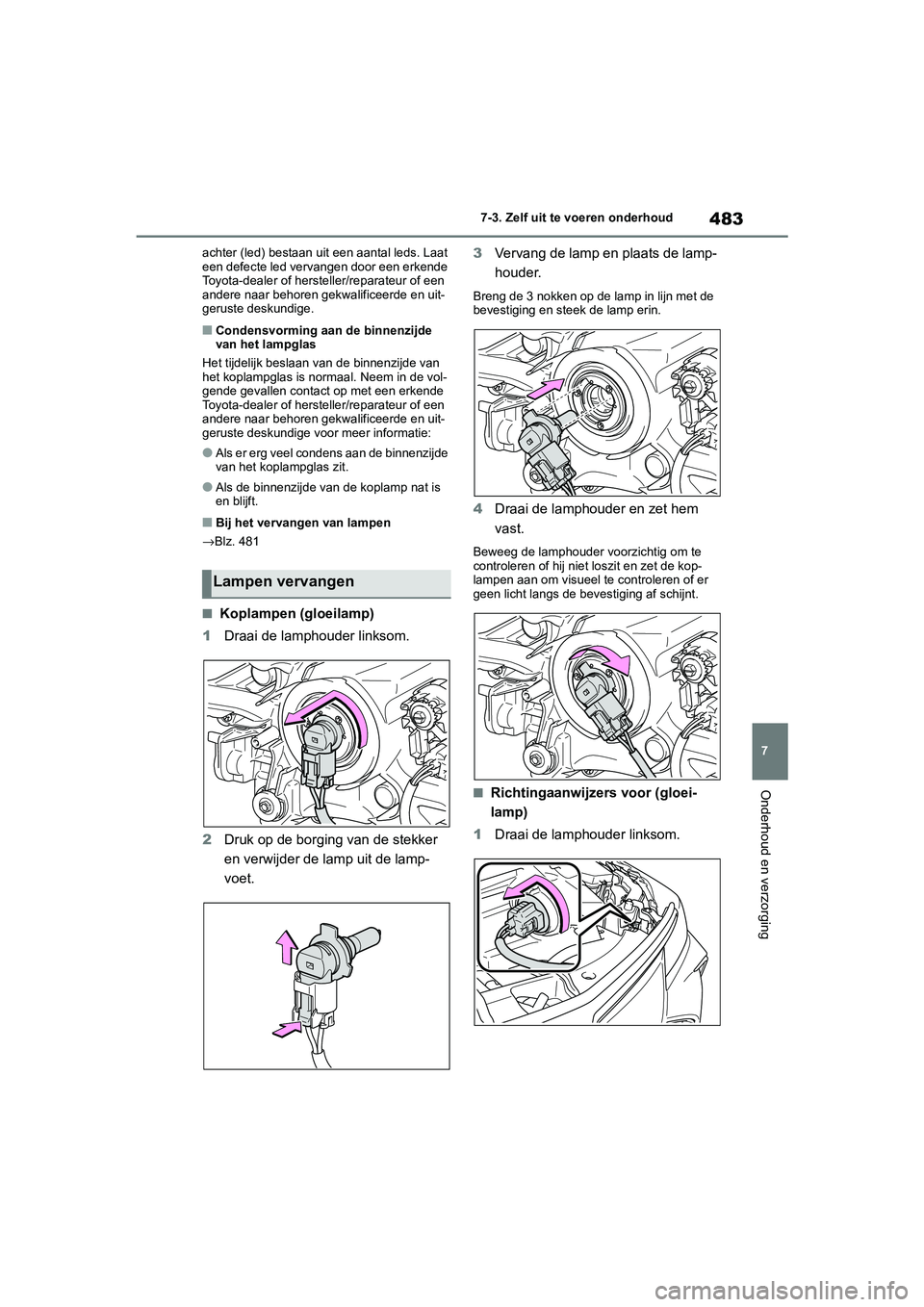

■Koplampen (gloeilamp)
1 Draai de lamphouder linksom.
2 Druk op de borging van de stekker
en verwijder de lamp uit de lamp-
voet. 3
Vervang de lamp en plaats de lamp-
houder.
Breng de 3 nokken op de lamp in lijn met de
bevestiging en steek de lamp erin.
4Draai de lamphouder en zet hem
vast.
Beweeg de lamphouder voorzichtig om te
controleren of hij niet loszit en zet de kop-
lampen aan om visueel te controleren of er
geen licht langs de bevestiging af schijnt.
■Richtingaanwijzers voor (gloei-
lamp)
1 Draai de lamphouder linksom.
Lampen vervangen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 483 Thursday, October 3, 2019 10:56 AM

484
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud

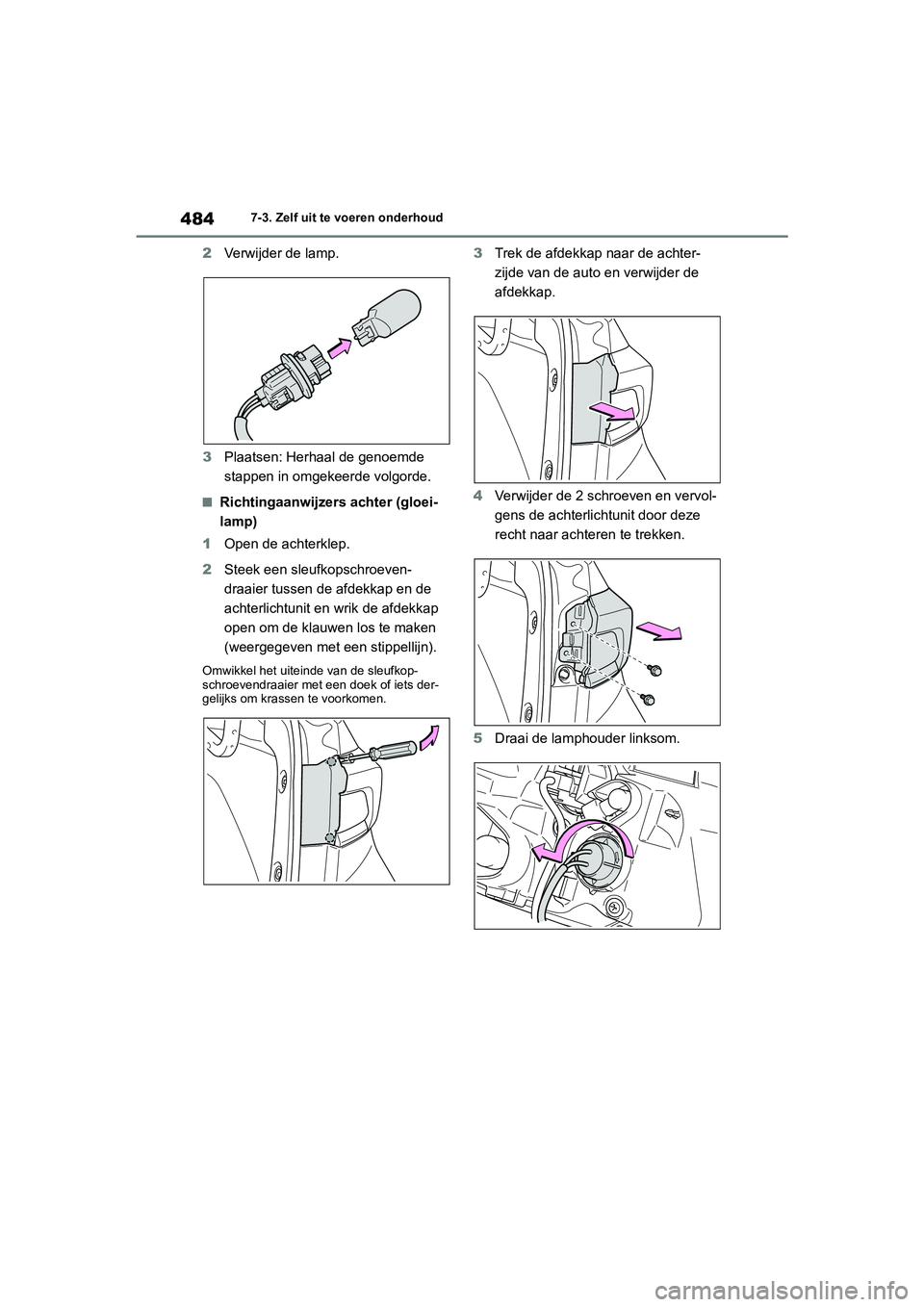

2
Verwijder de lamp.
3 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Richtingaanwijzers achter (gloei-
lamp)
1 Open de achterklep.
2 Steek een sleufkopschroeven-
draaier tussen de afdekkap en de
achterlichtunit en wrik de afdekkap
open om de klauwen los te maken
(weergegeven met een stippellijn).
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek of iets der-
gelijks om krassen te voorkomen.
3 Trek de afdekkap naar de achter-
zijde van de auto en verwijder de
afdekkap.
4 Verwijder de 2 schroeven en vervol-
gens de achterlichtunit door deze
recht naar achteren te trekken.
5 Draai de lamphouder linksom.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 484 Thursday, October 3, 2019 10:56 AM

485
7
COROLLA HV_TMMT_EE 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

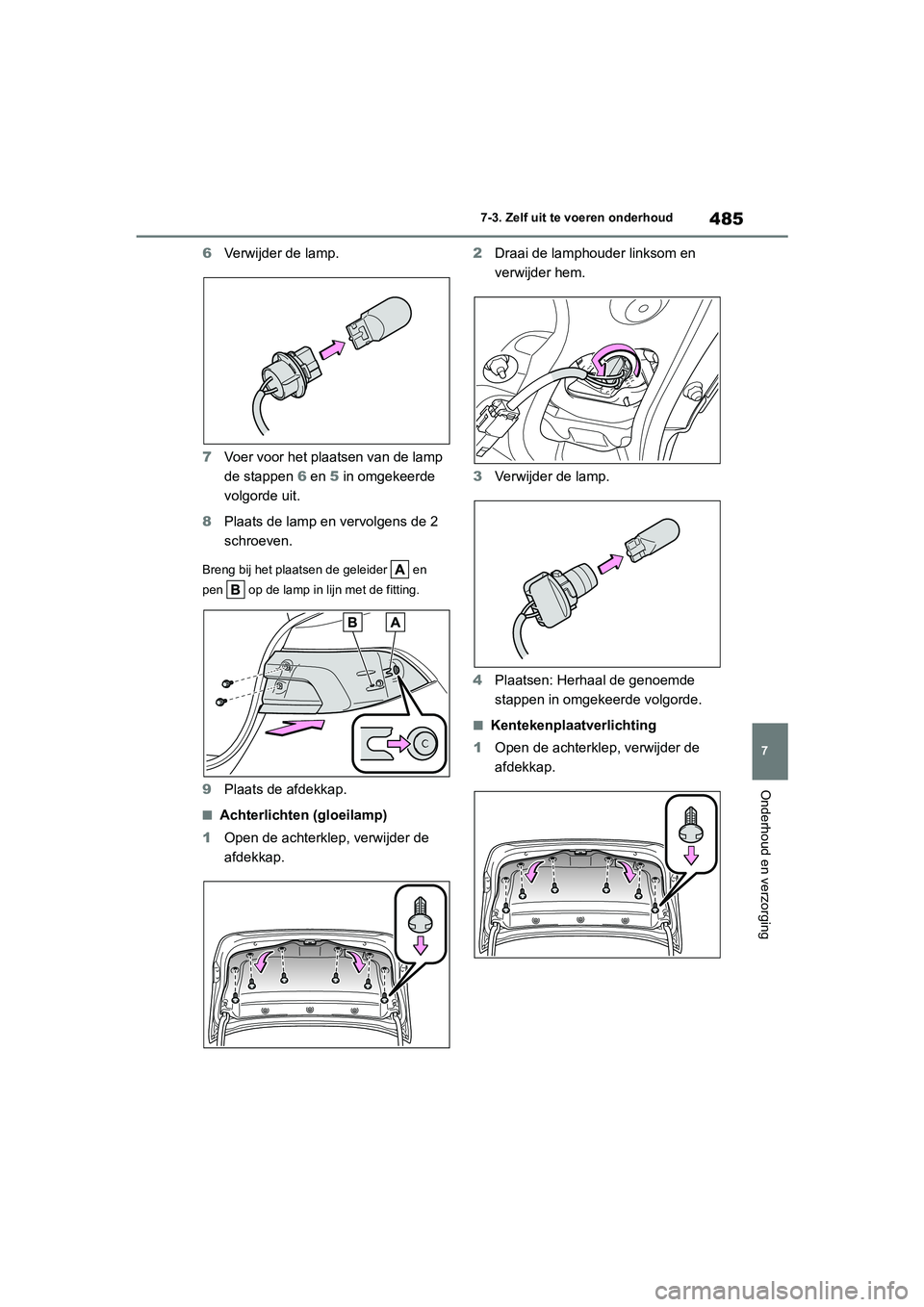

6
Verwijder de lamp.
7 Voer voor het plaatsen van de lamp
de stappen 6 en 5 in omgekeerde
volgorde uit.
8 Plaats de lamp en vervolgens de 2
schroeven.
Breng bij het plaatsen de geleider en
pen op de lamp in lijn met de fitting.
9Plaats de afdekkap.
■Achterlichten (gloeilamp)
1 Open de achterklep, verwijder de
afdekkap. 2
Draai de lamphouder linksom en
verwijder hem.
3 Verwijder de lamp.
4 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Kentekenplaatverlichting
1 Open de achterkl ep, verwijder de
afdekkap.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 485 Thursday, October 3, 2019 10:56 AM

486
COROLLA HV_TMMT_EE7-3. Zelf uit te voeren onderhoud

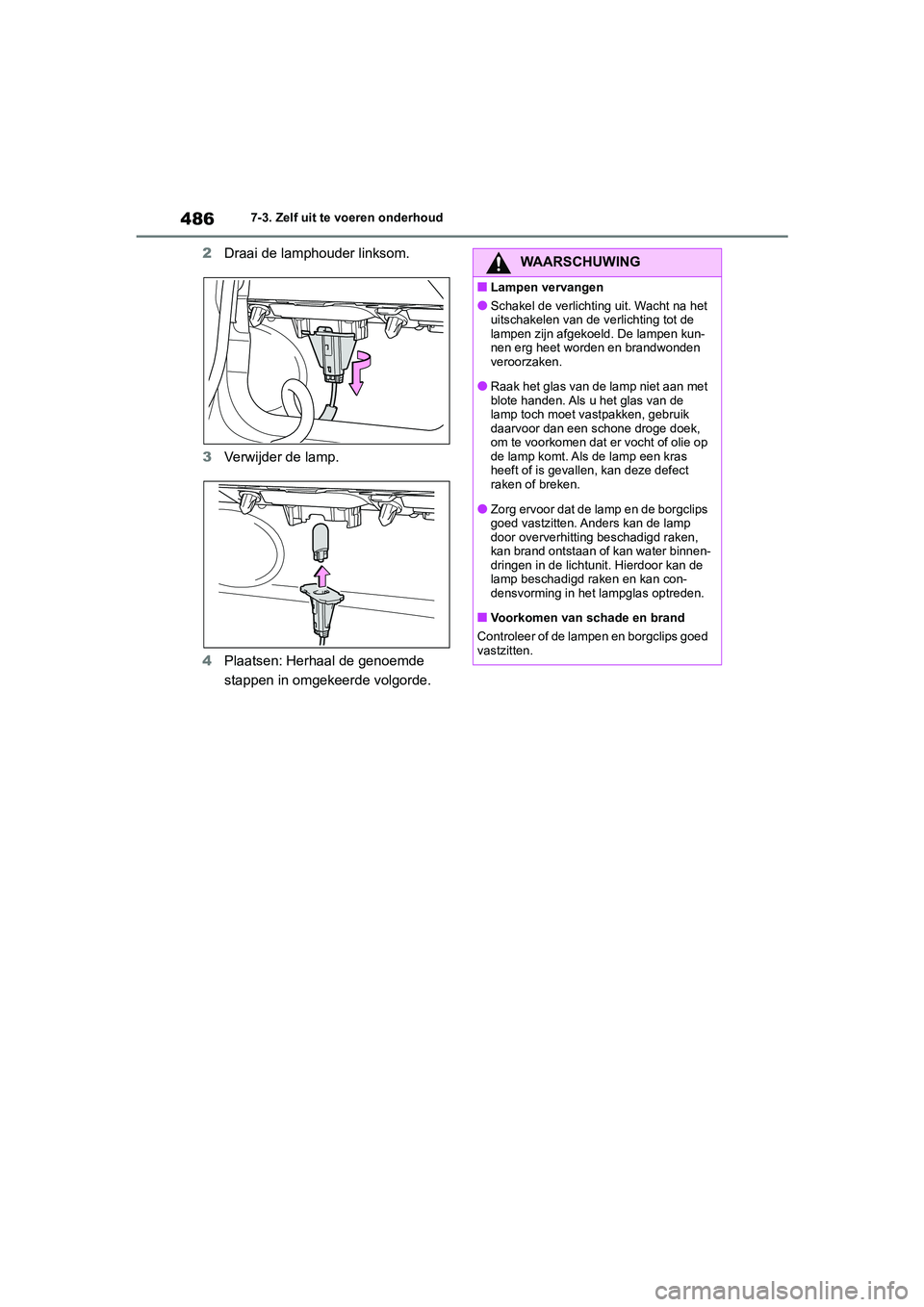

2
Draai de lamphouder linksom.
3 Verwijder de lamp.
4 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.WAARSCHUWING
■Lampen vervangen
●Schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de
lampen zijn afgekoeld. De lampen kun-
nen erg heet worden en brandwonden
veroorzaken.
●Raak het glas van de lamp niet aan met
blote handen. Als u het glas van de
lamp toch moet vastpakken, gebruik
daarvoor dan een schone droge doek,
om te voorkomen dat er vocht of olie op
de lamp komt. Als de lamp een kras
heeft of is gevallen, kan deze defect
raken of breken.
●Zorg ervoor dat de lamp en de borgclips
goed vastzitten. Anders kan de lamp
door oververhitting beschadigd raken,
kan brand ontstaan of kan water binnen-
dringen in de lichtunit. Hierdoor kan de
lamp beschadigd raken en kan con-
densvorming in het lampglas optreden.
■Voorkomen van schade en brand
Controleer of de lampen en borgclips goed
vastzitten.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 486 Thursday, October 3, 2019 10:56 AM
