2020 TOYOTA COROLLA HYBRID Instructieboekje (in Dutch)

496
COROLLA HV_TMMT_EE8-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje (waarschuwingszoemer) remsysteem
■Waarschuwingslampje remsysteem
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van
de waar-
schuwingslampjes gaat branden of knipperen. Als een van de lamp jes gaat
branden of knipperen en daarna weer uitgaat, is er niet noodzak elijkerwijs
een defect in het systeem aanwezi g. Als deze situatie echter blijft voortdu-
ren, laat dan uw auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Acties behorende bij de waarschuwingslampjes of -zoemers
Waarschuwings- lampjeDetails/handelingen
(Rood)
Geeft het volgende aan:
Het remvloeistofniveau is te laag; of
 Er zit een storing in het remsysteem
→ Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/rep a-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto kan gevaarlijk zijn.
Waarschuwings- lampjeDetails/handelingen
(Geel)
Geeft aan dat er een storing is in:
Het regeneratieve remsysteem;
 Het elektronisch geregelde remsysteem; of
 Het parkeerremsysteem
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitgeruste deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 496 Thursday, October 3, 2019 10:56 AM

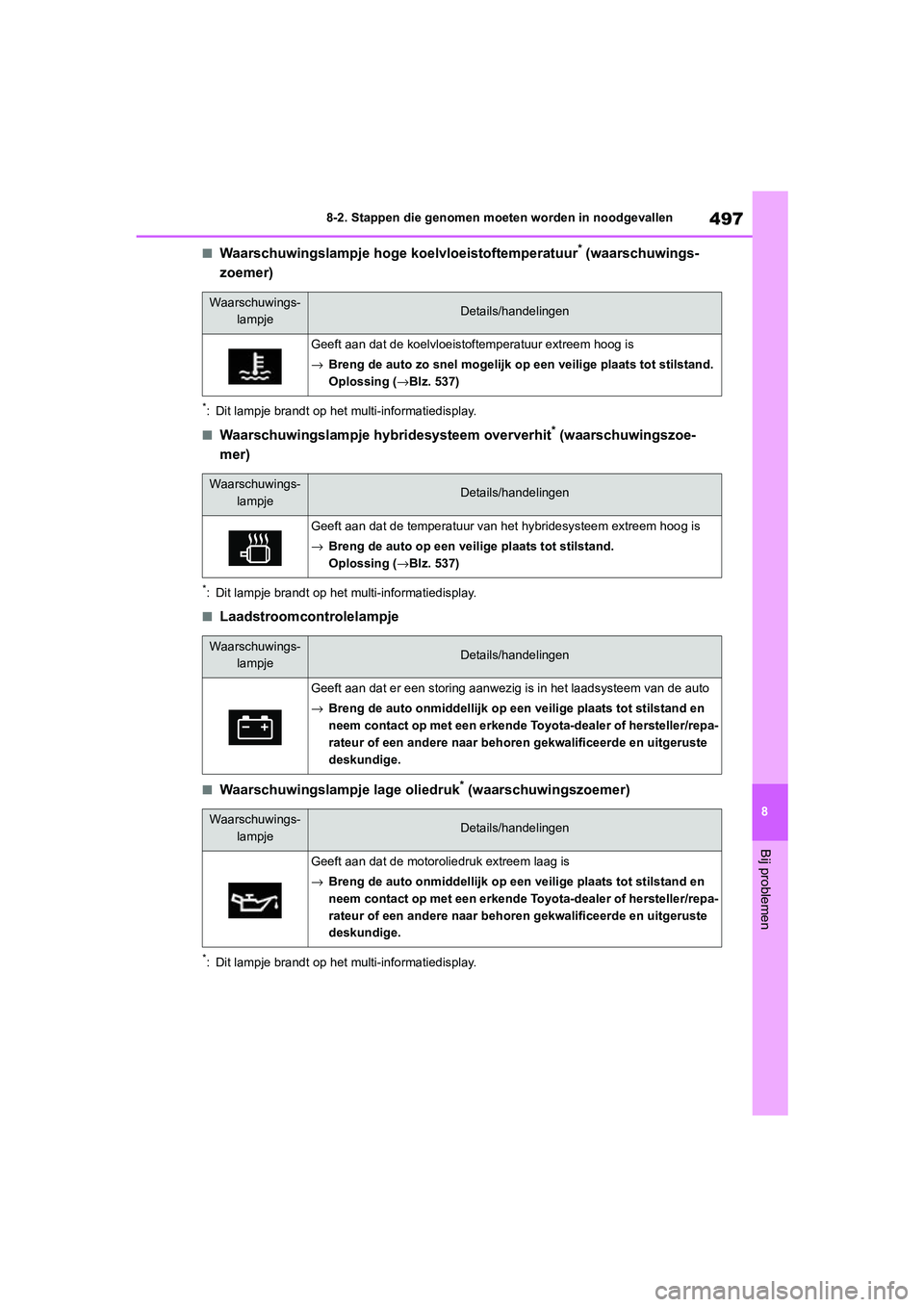

497
8
COROLLA HV_TMMT_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingslampje hoge
koelvloeistoftemperatuur* (waarschuwings-
zoemer)
*: Dit lampje brandt op het multi-informatiedisplay.
■Waarschuwingslampje hybridesysteem oververhit* (waarschuwingszoe-
mer)
*: Dit lampje brandt op het multi-informatiedisplay.
■Laadstroomcontrolelampje
■Waarschuwingslampje lage oliedruk* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay.
Waarschuwings- lampjeDetails/handelingen
Geeft aan dat de koelvloeistoftemperatuur extreem hoog is
→Breng de auto zo snel mogelijk op een veilige plaats tot stilst and.
Oplossing ( →Blz. 537)
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat de temperatuur van het hybridesysteem extreem hoo g is
→ Breng de auto op een veilige plaats tot stilstand.
Oplossing ( →Blz. 537)
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing aanwezig is in het laadsysteem van de auto
→ Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/rep a-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Waarschuwings- lampjeDetails/handelingen
Geeft aan dat de motoroliedruk extreem laag is
→Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/rep a-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 497 Thursday, October 3, 2019 10:56 AM

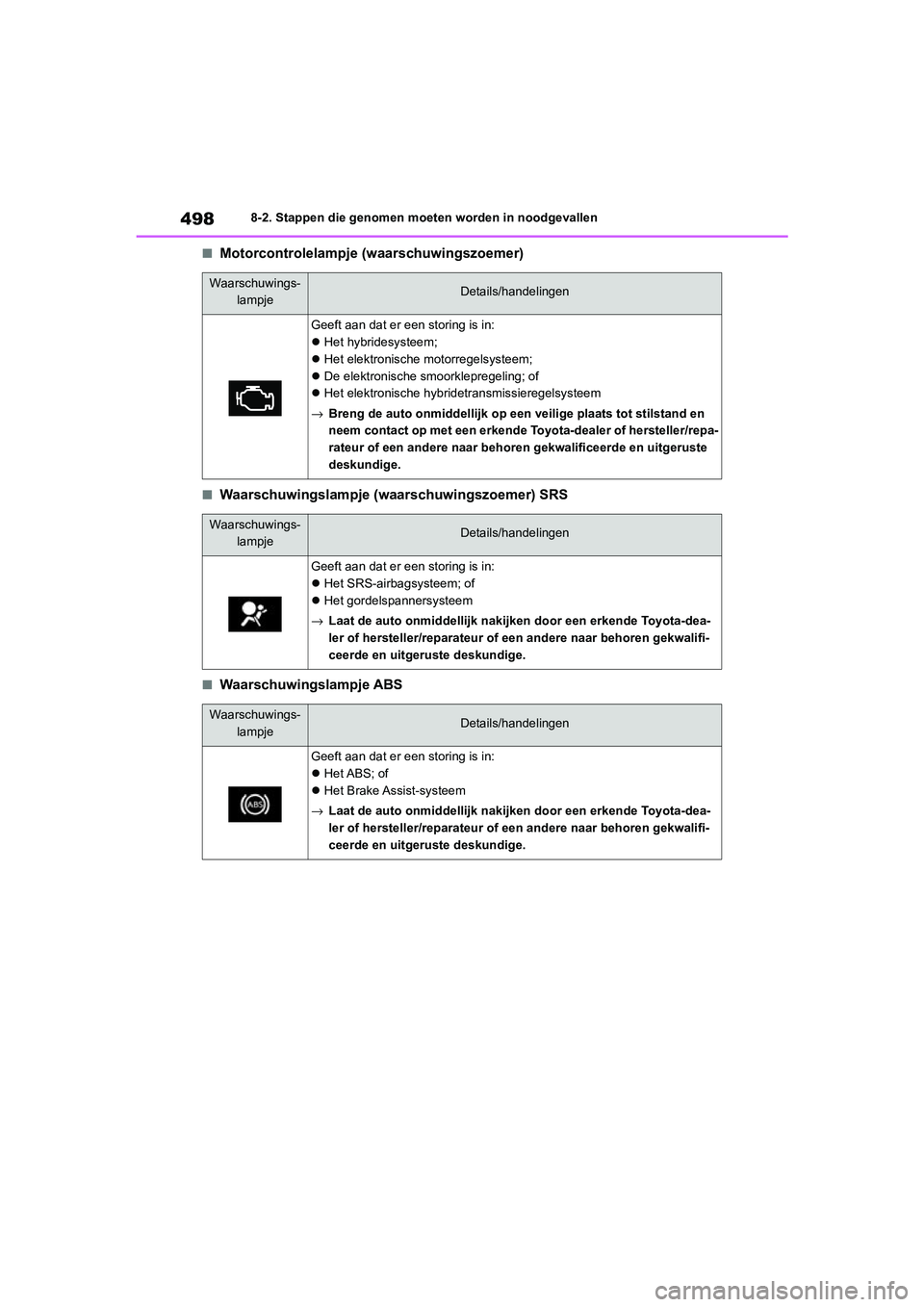

498
COROLLA HV_TMMT_EE8-2. Stappen die genomen moeten worden in noodgevallen
■Motorcontrolelampje (waarschuwingszoemer)
■Waarschuwingslampje (waarschuwingszoemer) SRS
■Waarschuwingslampje ABS
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het hybridesysteem;
 Het elektronische motorregelsysteem;
 De elektronische smoorklepregeling; of
 Het elektronische hybridetransmissieregelsysteem
→ Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/rep a-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Waarschuwings- lampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het SRS-airbagsysteem; of
 Het gordelspannersysteem
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitgeruste deskundige.
Waarschuwings- lampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het ABS; of
 Het Brake Assist-systeem
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitgeruste deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 498 Thursday, October 3, 2019 10:56 AM

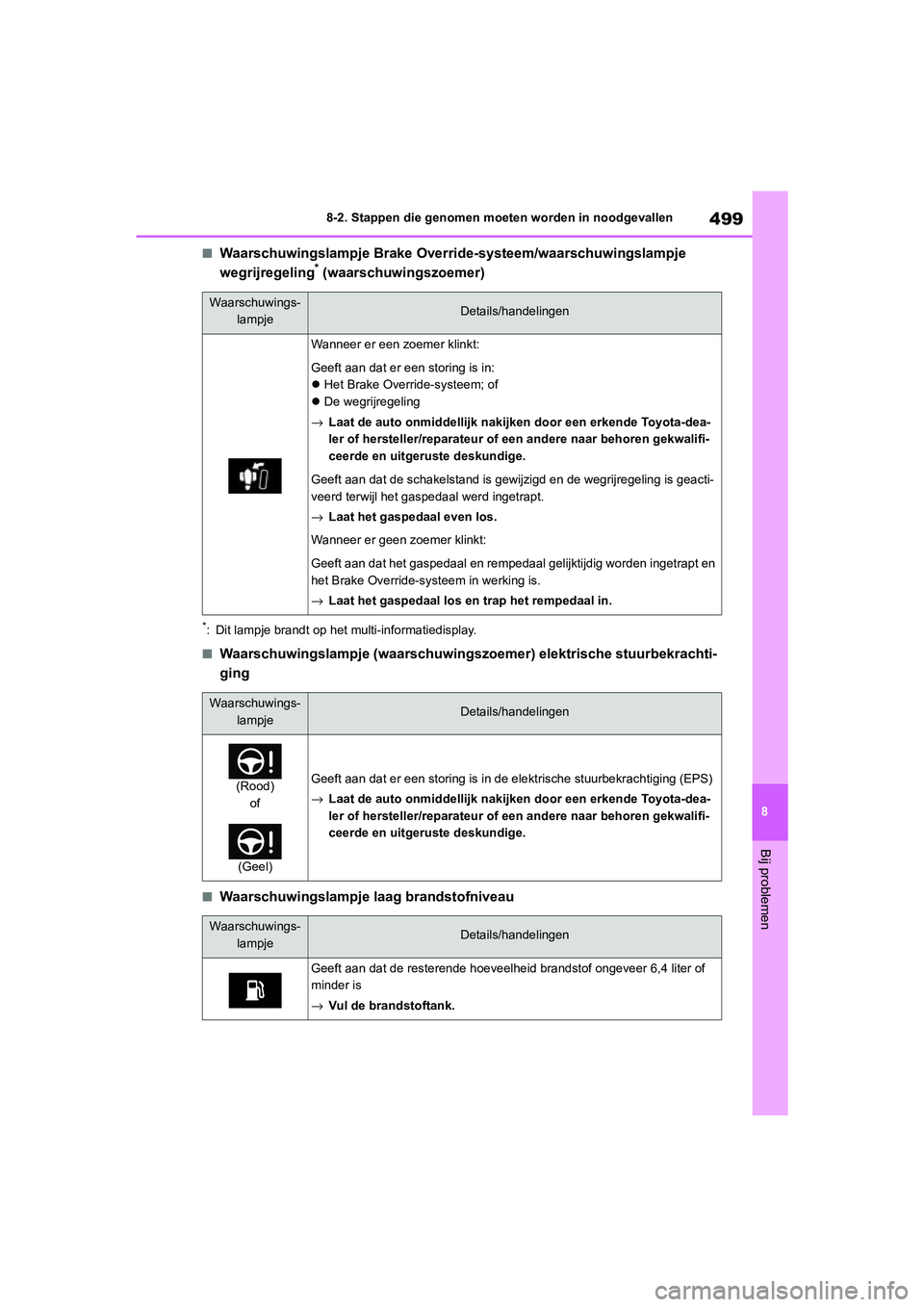

499
8
COROLLA HV_TMMT_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingslampje Brake Overri
de-systeem/waarschuwingslampje
wegrijregeling* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay.
■Waarschuwingslampje (waarschuwingszoemer) elektrische stuurbekrachti-
ging
■Waarschuwingslampje laag brandstofniveau
Waarschuwings- lampjeDetails/handelingen
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing is in:
Het Brake Override-systeem; of
 De wegrijregeling
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitgeruste deskundige.
Geeft aan dat de schakelstand is gewijzigd en de wegrijregeling is geacti-
veerd terwijl het gaspedaal werd ingetrapt.
→ Laat het gaspedaal even los.
Wanneer er geen zoemer klinkt:
Geeft aan dat het gaspedaal en rempedaal gelijktijdig worden in getrapt en
het Brake Override-systeem in werking is.
→ Laat het gaspedaal los en trap het rempedaal in.
Waarschuwings-
lampjeDetails/handelingen
(Rood)of
(Geel)Geeft aan dat er een storing is in de elektrische stuurbekracht iging (EPS)
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitgeruste deskundige.
Waarschuwings- lampjeDetails/handelingen
Geeft aan dat de resterende hoeveelheid brandstof ongeveer 6,4 liter of
minder is
→ Vul de brandstoftank.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 499 Thursday, October 3, 2019 10:56 AM

500
COROLLA HV_TMMT_EE8-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampje (waarschuwingszoemer) bestuurders- en voorpassag
iers-
gordel*
*: Waarschuwingszoemer veiligheidsgordel bestuurder en voorpassag ier:
De waarschuwingszoemer voor de veiligheidsgordel herinnert de bestuurder en de voorpassa-
gier eraan de veiligheidsgordel om te doen. Als de veiligheidsgordel wordt losgemaakt klinkt
de zoemer gedurende een bepaalde tijd met tussenpozen wanneer d e auto een bepaalde
snelheid heeft bereikt.
■Controlelampjes (waarschuwingszo emer) veiligheidsgordels achterpassa-
giers*
*: Waarschuwingszoemer veilighei dsgordel achterpassagiers:
De waarschuwingszoemer voor de veiligheidsgordel herinnert de achterpassagiers eraan de
veiligheidsgordel om te doen. Als de veiligheidsgordel wordt losgemaakt klinkt de zoemer
gedurende een bepaalde tijd met tussenpozen wanneer de auto een bepaalde snelheid heeft
bereikt.
■Waarschuwingslampje lage bandenspanning
Waarschuwings- lampjeDetails/handelingen
Waarschuwt de bestuurder en/of v oorpassagier dat de veiligheidsgordel
vastgemaakt dient te worden.
→ Doe de veiligheidsgordel om.
Als er iemand op de voorpassagiersstoel zit, moet ook de veilig -
heidsgordel voor de voorpassagier worden vastgemaakt, zodat
het waarschuwingslampje (de w aarschuwingszoemer) uitgaat.
Waarschuwings-
lampjeDetails/handelingen
(indien aanwezig)
Waarschuwt de achterpassagiers om de veiligheidsgordel om te doen
→ Doe de veiligheidsgordel om.
Waarschuwings-
lampjeDetails/handelingen
Als het lampje gaat branden nadat het gedurende ongeveer 1 minu ut
geknipperd heeft:
Storing in het bandenspanni ngswaarschuwingssysteem
→ Laat het systeem nakijken door een erkende Toyota-dealer of her -
steller/reparateur of een andere naar behoren gekwalificeerde e n
uitgeruste deskundige.
Als het lampje gaat branden:
Lage bandenspanning, bijvoorbeeld door
 Natuurlijke oorzaken
 Lekke band
→ Breng de auto zo snel mogelijk op een veilige plaats tot stilst and.
Oplossing ( →Blz. 504)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 500 Thursday, October 3, 2019 10:56 AM

501
8
COROLLA HV_TMMT_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Controlelampje LTA (
waarschuwingszoemer)
■Controlelampje (waarschuwingszoemer) Toyota Parking Assist-sensor OFF
■Controlelampje (waarschuwingszoemer) RCTA OFF
Waarschuwings-
lampjeDetails/handelingen
(Oranje)
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de LTA (Lane Tracin g Assist)
→ Volg de instructies die worden weergegeven op het multi-informa -
tiedisplay. ( →Blz. 256)
Waarschuwings-
lampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de Toyota Parking A ssist-sen-
sor
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitgeruste deskundige.
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is, do ordat een sen-
sor mogelijk vuil is of is bedekt met bijvoorbeeld ijs.
→ Volg de instructies die worden weergegeven op het multi-informa -
tiedisplay. ( →Blz. 297)
Waarschuwings-
lampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de RCTA (Rear Cross ing Traf-
fic Alert)
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitgeruste deskundige.
Geeft aan dat de achterbumper rondom de radarsensor vuil is, en z.
( → Blz. 290)
→ Volg de instructies die worden weergegeven op het multi-informa -
tiedisplay. ( →Blz. 303)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 501 Thursday, October 3, 2019 10:56 AM

502
COROLLA HV_TMMT_EE8-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampje (waarsch
uwingszoemer) PKSB OFF
■Waarschuwingslampje PCS
Waarschuwings-
lampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PKSB-systeem (P arking
Support Brake)
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is, do ordat een sen-
sor mogelijk vuil is of is bedekt met bijvoorbeeld ijs.
→ Volg de instructies die worden weergegeven op het multi-informa -
tiedisplay. ( →Blz. 311, 505)
Waarschuwings-
lampjeDetails/handelingen
(Knippert of brandt)
(indien aanwezig)
Wanneer er gelijktijdi g een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PCS (Pre-Crash
Safety-systeem).
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Het PCS (Pre-Crash Sa fety-systeem) is tijdelijk niet beschikbaa r, corrige-
rende maatregelen kunnen noodzakelijk zijn.
→ Volg de instructies die worden weergegeven op het multi-informa -
tiedisplay. ( →Blz. 238)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehicle Stability Con-
trol-systeem) wordt u itgeschakeld, gaat het waarschuwingslampje PCS
branden.
→ Blz. 247
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 502 Thursday, October 3, 2019 10:56 AM

503
8
COROLLA HV_TMMT_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Controlelampje Traction Control
■Waarschuwingslampje parkeerrem
■Controlelampje Brake Hold-systeem in werking
■Waarschuwingszoemer
In sommige gevallen is de zoemer niet hoor-
baar door omgevingsgeluiden of geluid van
het audiosysteem.
■Detectiesensor voorpassagier, contro-
lelampje veiligheidsgordel en waar-
schuwingszoemer
●Als er bagage wordt geplaatst op de pas-
sagiersstoel kan de detectiesensor het
controlelampje laten knipperen en de
waarschuwingszoemer laten klinken, ook
al zit er niemand op de passagiersstoel.
●Als er op de stoel een kussen wordt
geplaatst, werkt de sens or wellicht niet
goed, waardoor ook het waarschuwings-
lampje niet goed werkt.
■Als het motorcontrolelampje tijdens het
rijden gaat branden
Het motorcontrolelampje gaat branden als de
brandstoftank volledi g leeg raakt. Vul de
brandstoftank onmiddell ijk als deze leeg is.
Het motorcontrolelampje gaat na enkele rit-
ten weer uit.
Neem zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
motorcontrolelampje niet uitgaat.
■Waarschuwingslampje (waarschu-
wingszoemer) elektrische stuurbe-
krachtiging
Als de spanning van de 12V-accu laag is of
tijdelijk daalt, kan het w aarschuwingslampje
van de elektrische stuurbekrachtiging gaan
branden en kan er een waarschuwingszoe-
mer klinken.
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het VSC-systeem;
 De TRC; of
 De Hill Start Assist Control
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitgeruste deskundige.
Waarschuwings-
lampjeDetails/handelingen
(Knippert)
Mogelijk is de parkeerrem niet volledig geactiveerd of gedeacti veerd
→ Bedien nogmaals de parkeerremschakelaar.
Dit lampje gaat branden als de parkeerrem niet gedeactiveerd is . Als het
lampje uitgaat nadat de parkeerrem gedeactiveerd is, werkt het systeem
normaal.
Waarschuwings-
lampjeDetails/handelingen
(Knippert)
Geeft aan dat er een storing aanwezig is in het Brake Hold-syst eem
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitgeruste deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 503 Thursday, October 3, 2019 10:56 AM
