2020 TOYOTA COROLLA HYBRID Instructieboekje (in Dutch)

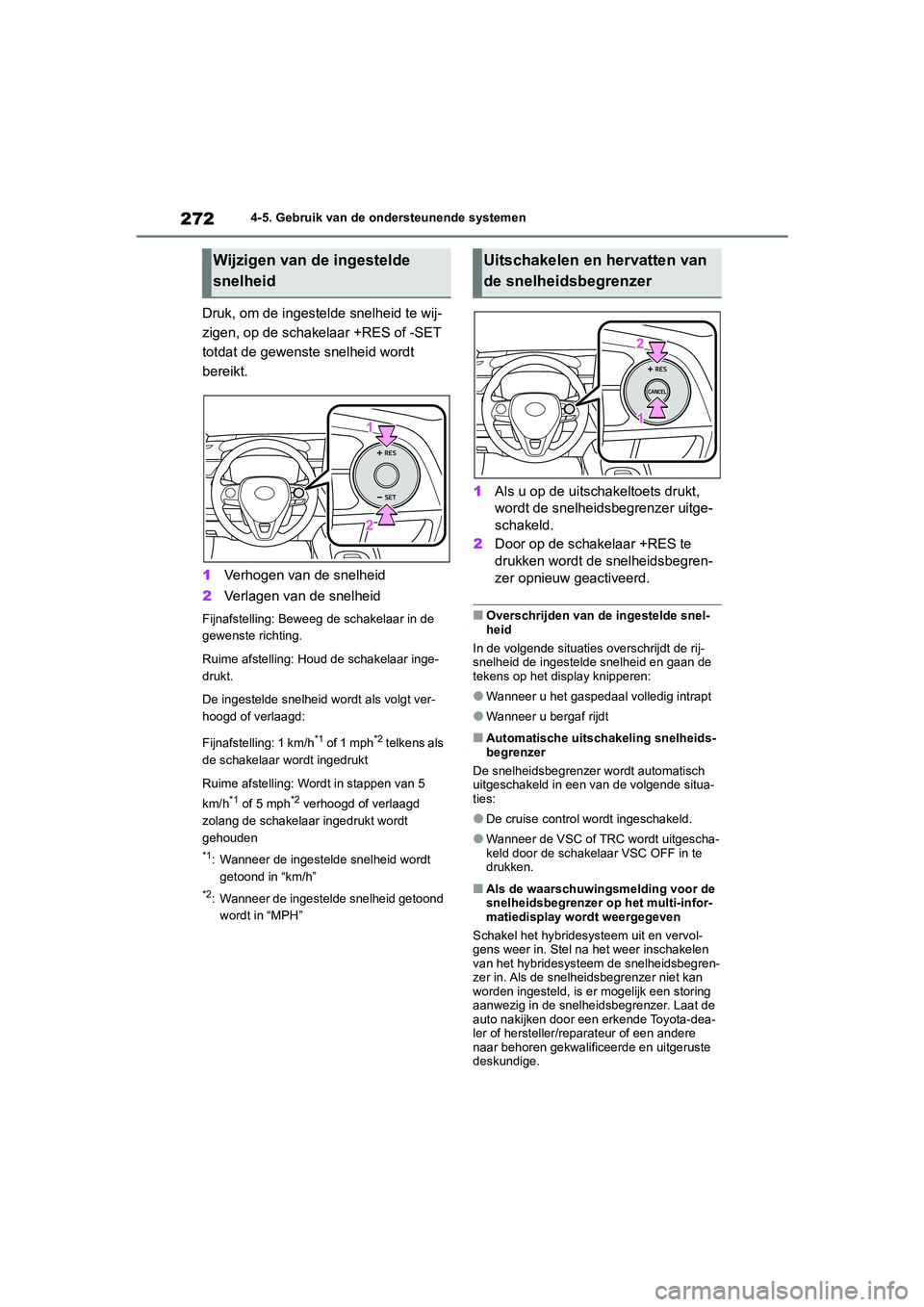

272
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
Druk, om de ingestel
de snelheid te wij-
zigen, op de schakelaar +RES of -SET
totdat de gewenste snelheid wordt
bereikt.
1 Verhogen van de snelheid
2 Verlagen van de snelheid
Fijnafstelling: Beweeg de schakelaar in de
gewenste richting.
Ruime afstelling: Houd de schakelaar inge-
drukt.
De ingestelde snelheid wordt als volgt ver-
hoogd of verlaagd:
Fijnafstelling: 1 km/h
*1 of 1 mph*2 telkens als
de schakelaar wordt ingedrukt
Ruime afstelling: Wordt in stappen van 5
km/h
*1 of 5 mph*2 verhoogd of verlaagd
zolang de schakelaar ingedrukt wordt
gehouden
*1: Wanneer de ingestelde snelheid wordt getoond in “km/h”
*2: Wanneer de ingestelde snelheid getoond wordt in “MPH”
1 Als u op de uitschakeltoets drukt,
wordt de snelheidsbegrenzer uitge-
schakeld.
2 Door op de schakelaar +RES te
drukken wordt de snelheidsbegren-
zer opnieuw geactiveerd.
■Overschrijden van de ingestelde snel-
heid
In de volgende situaties overschrijdt de rij-
snelheid de ingestelde snelheid en gaan de
tekens op het display knipperen:
●Wanneer u het gaspedaal volledig intrapt
●Wanneer u bergaf rijdt
■Automatische uitschakeling snelheids-
begrenzer
De snelheidsbegrenzer wordt automatisch
uitgeschakeld in een van de volgende situa-
ties:
●De cruise control wordt ingeschakeld.
●Wanneer de VSC of TRC wordt uitgescha-
keld door de schakelaar VSC OFF in te
drukken.
■Als de waarschuwingsmelding voor de
snelheidsbegrenzer op het multi-infor-
matiedisplay wordt weergegeven
Schakel het hybridesys teem uit en vervol-
gens weer in. Stel na het weer inschakelen
van het hybridesyst eem de snelheidsbegren-
zer in. Als de snelheidsbegrenzer niet kan
worden ingesteld, is er mogelijk een storing
aanwezig in de snelheidsbegrenzer. Laat de
auto nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
Wijzigen van de ingestelde
snelheidUitschakelen en hervatten van
de snelheidsbegrenzer
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 272 Thursday, October 3, 2019 10:56 AM

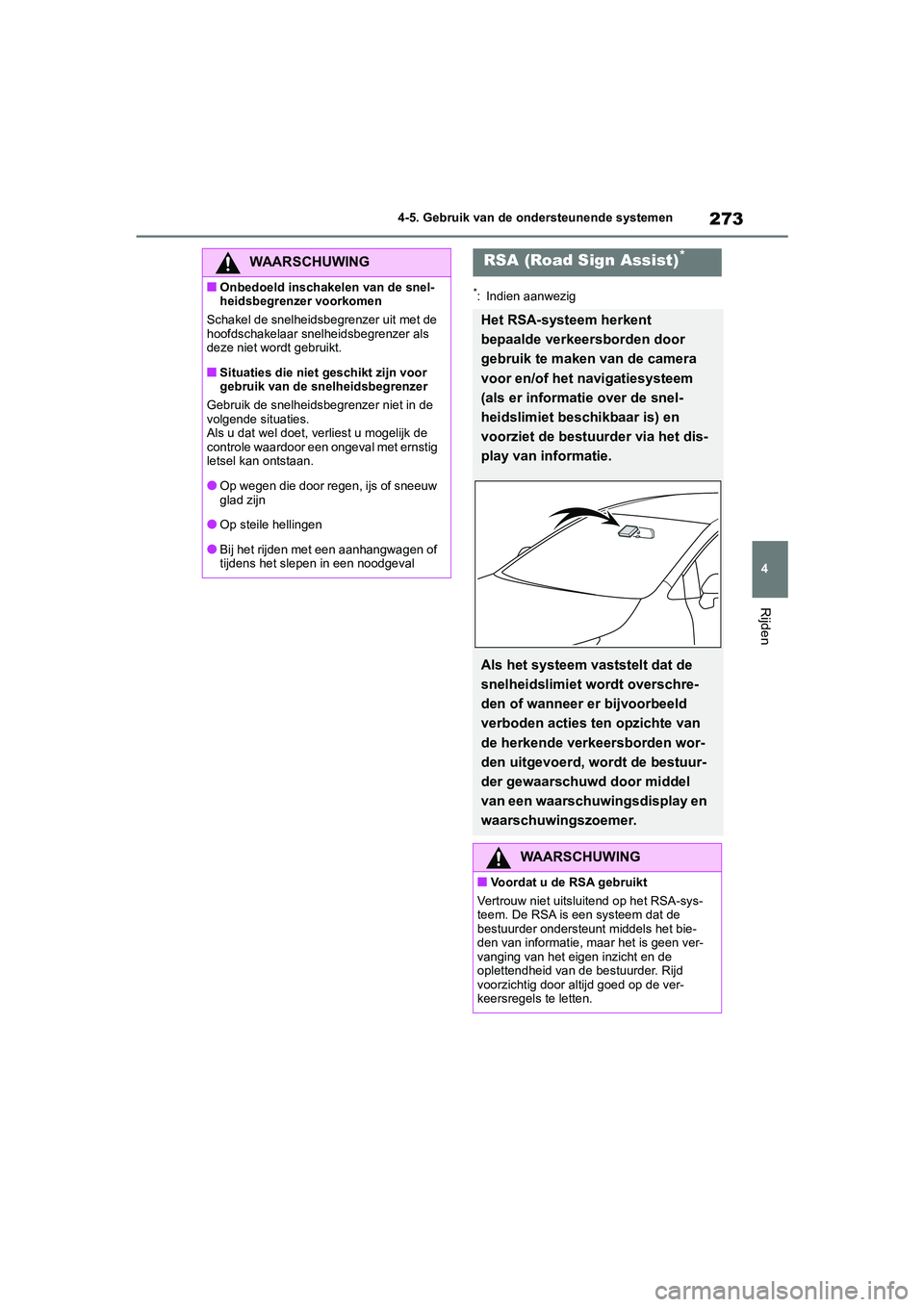

273
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
WAARSCHUWING
■Onbedoeld inschakelen van de snel-
heidsbegrenzer voorkomen
Schakel de snelheidsbegrenzer uit met de
hoofdschakelaar snelhei dsbegrenzer als
deze niet wordt gebruikt.
■Situaties die niet geschikt zijn voor
gebruik van de snelheidsbegrenzer
Gebruik de snelheidsbegrenzer niet in de
volgende situaties.
Als u dat wel doet, verliest u mogelijk de
controle waardoor een ongeval met ernstig
letsel kan ontstaan.
●Op wegen die door regen, ijs of sneeuw
glad zijn
●Op steile hellingen
●Bij het rijden met een aanhangwagen of
tijdens het slepen in een noodgeval
RSA (Road Sign Assist)*
Het RSA-systeem herkent
bepaalde verkeersborden door
gebruik te maken van de camera
voor en/of het navigatiesysteem
(als er informatie over de snel-
heidslimiet beschikbaar is) en
voorziet de bestuurder via het dis-
play van informatie.
Als het systeem vaststelt dat de
snelheidslimiet wordt overschre-
den of wanneer er bijvoorbeeld
verboden acties ten opzichte van
de herkende verkeersborden wor-
den uitgevoerd, wordt de bestuur-
der gewaarschuwd door middel
van een waarschuwingsdisplay en
waarschuwingszoemer.
WAARSCHUWING
■Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-sys-
teem. De RSA is een systeem dat de
bestuurder ondersteunt middels het bie-
den van informatie, maar het is geen ver-
vanging van het eigen inzicht en de
oplettendheid van de bestuurder. Rijd
voorzichtig door altijd goed op de ver-
keersregels te letten.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 273 Thursday, October 3, 2019 10:56 AM

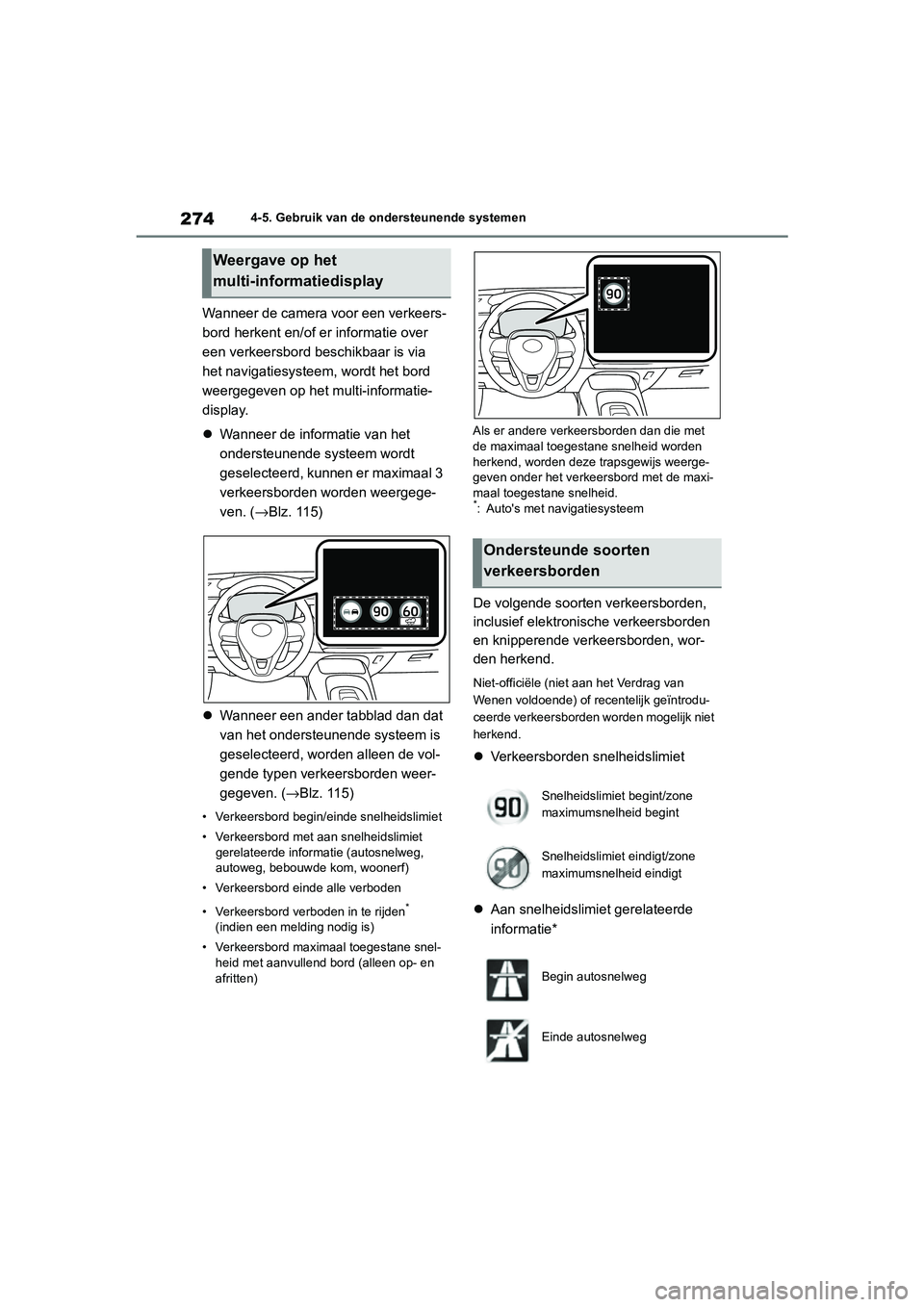

274
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
Wanneer de camera voor een verkeers-
bord herkent en/of e
r informatie over
een verkeersbord beschikbaar is via
het navigatiesysteem, wordt het bord
weergegeven op het m ulti-informatie-
display.
 Wanneer de informatie van het
ondersteunende systeem wordt
geselecteerd, kunnen er maximaal 3
verkeersborden worden weergege-
ven. ( →Blz. 115)
 Wanneer een ander tabblad dan dat
van het ondersteunende systeem is
geselecteerd, worden alleen de vol-
gende typen verk eersborden weer-
gegeven. ( →Blz. 115)
• Verkeersbord begin/ei nde snelheidslimiet
• Verkeersbord met aan snelheidslimiet gerelateerde informatie (autosnelweg,
autoweg, bebouwde kom, woonerf)
• Verkeersbord einde alle verboden
• Verkeersbord verboden in te rijden
*
(indien een melding nodig is)
• Verkeersbord maxi maal toegestane snel-
heid met aanvullend bord (alleen op- en
afritten) Als er andere verkeersborden dan die met
de maximaal toegestane snelheid worden
herkend, worden deze trapsgewijs weerge-
geven onder het verkeersbord met de maxi-
maal toegestane snelheid.
*: Auto's met navigatiesysteem
De volgende soorten verkeersborden,
inclusief elektronische verkeersborden
en knipperende verkeersborden, wor-
den herkend.
Niet-officiële (niet aan het Verdrag van
Wenen voldoende) of recentelijk geïntrodu-
ceerde verkeersborden worden mogelijk niet
herkend.

Verkeersborden snelheidslimiet
 Aan snelheidslimiet gerelateerde
informatie*
Weergave op het
multi-informatiedisplay
Ondersteunde soorten
verkeersborden
Snelheidslimiet begint/zone
maximumsnelheid begint
Snelheidslimiet eindigt/zone
maximumsnelheid eindigt
Begin autosnelweg
Einde autosnelweg
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 274 Thursday, October 3, 2019 10:56 AM

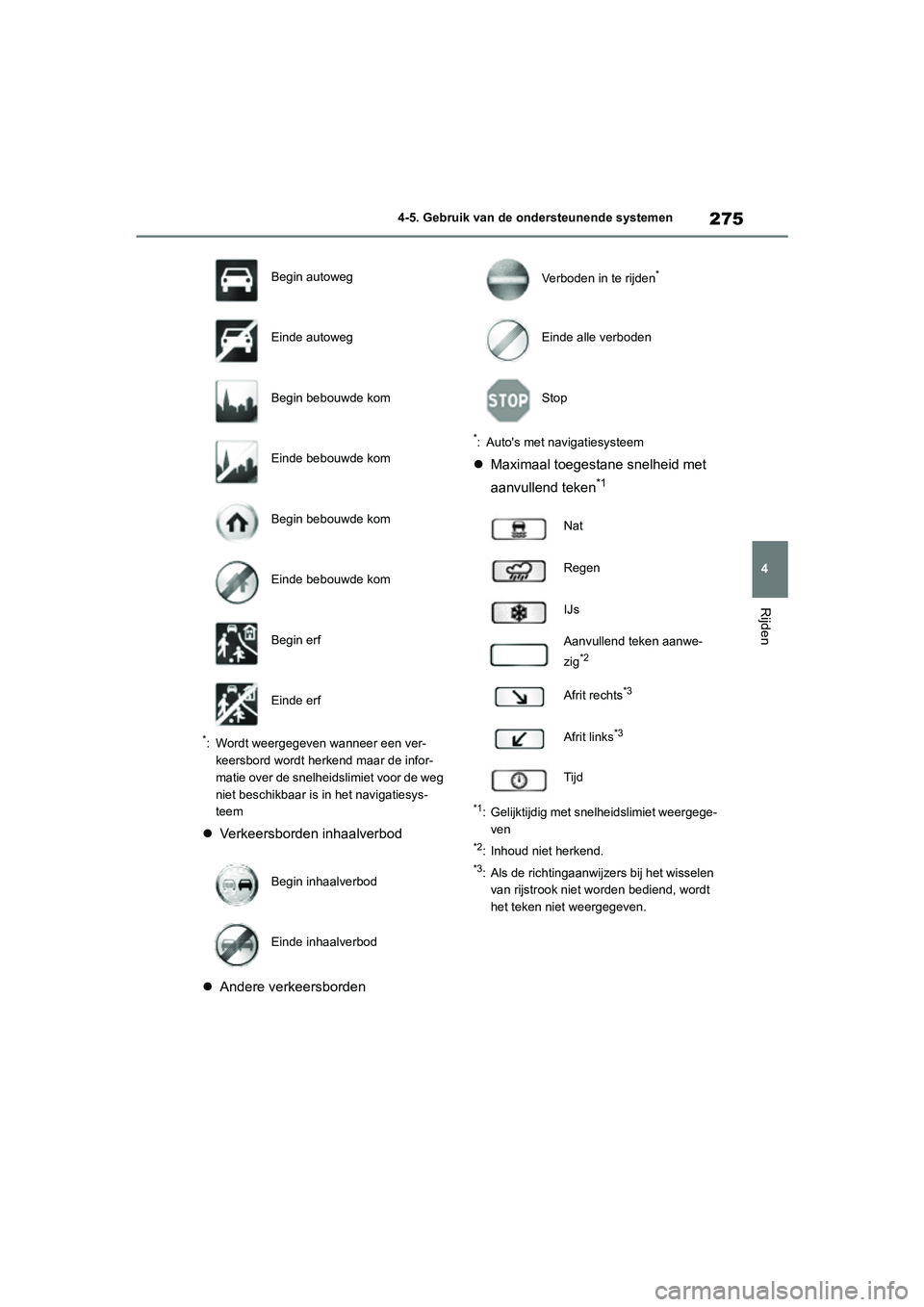

275
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
*: Wordt weergegeven wanneer een ver-
keersbord wordt herkend maar de infor-
matie over de snelheidslimiet voor de weg
niet beschikbaar is in het navigatiesys-
teem
 Verkeersborden inhaalverbod
 Andere verkeersborden
*: Auto's met navigatiesysteem
Maximaal toegestane snelheid met
aanvullend teken
*1
*1: Gelijktijdig met snelheidslimiet weergege-
ven
*2: Inhoud niet herkend.
*3: Als de richtingaanwijzers bij het wisselen van rijstrook niet worden bediend, wordt
het teken niet weergegeven.
Begin autoweg
Einde autoweg
Begin bebouwde kom
Einde bebouwde kom
Begin bebouwde kom
Einde bebouwde kom
Begin erf
Einde erf
Begin inhaalverbod
Einde inhaalverbod
Verboden in te rijden*
Einde alle verboden
Stop
Nat
Regen
IJs
Aanvullend teken aanwe-
zig
*2
Afrit rechts*3
Afrit links*3
Tijd
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 275 Thursday, October 3, 2019 10:56 AM

276
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
In de volgende situaties waarschuwt
het RSA-systeem de bestuurder.

Wanneer de rijsnelheid de drempel-
waarde voor de snelheidswaarschu-
wing van het weergegeven
verkeersbord met de maximaal toe-
gestane snelheid overschrijdt, wordt
het verkeersbord duidelijker zicht-
baar gemaakt en klinkt er een zoe-
mer.
 Als het RSA-systee m een verkeers-
bord voor verboden in te rijden her-
kent en signaleert dat de bestuurder
het inrijverbod negeert op basis van
de kaartinformatie van het navigatie-
systeem, knippert het verkeersbord
voor verboden in te rijden en klinkt er
een zoemer. (Auto' s met navigatie-
systeem)
 Als wordt gesignaleerd dat uw auto
een ander voertuig inhaalt terwijl er
een verkeersbord voor een inhaal-
verbod wordt weergegeven op het
multi-informatiedisp lay, gaat het ver-
keersbord knipperen en klinkt er een
zoemer.
Afhankelijk van de situatie wordt de ver-
keerssituatie (richting en snelheid van
het verkeer en hoeveelheid verkeer)
mogelijk niet goed gesignaleerd en
werkt de waarschuwingsfunctie moge-
lijk niet goed.
■Instellen
1 Druk op of van de bedie-
ningstoetsen van het instrumentenpaneel
en selecteer 2
Druk op of van de bedie-
ningstoetsen van het instrumentenpaneel
en selecteer . Druk vervolgens op
.
■Automatisch uitschakelen van weer-
gave verkeersborden RSA
In de volgende situaties worden een of meer
verkeersborden automatisch uitgeschakeld.
●Een nieuw verkeersbord wordt over een
bepaalde afstand niet herkend.
●De weg verandert als gevolg van een
afslag naar links of rechts, enz.
■Omstandigheden waaronder de functie
mogelijk niet goed werkt of niet goed
signaleert
In de volgende situaties werkt de RSA niet
normaal en worden verkeersborden mogelijk
niet herkend, worden onjuiste verkeersbor-
den weergegeven, enz. Dit duidt echter niet
op een storing.
●De camera voor is niet goed uitgelijnd
doordat de sensor, enz. is blootgesteld aan
hevige schokken.
●Er zit(ten) vuil, sneeuw , stickers, enz. op
de voorruit in de buurt van de camera voor.
●Onder barre weersomstandigheden, bij-
voorbeeld bij zware regenval, mist,
sneeuw of zandstormen
●Licht van een tegenligger, de zon, enz.
dringt de camera voor binnen.
●Het verkeersbord is vui l of vervaagd, staat
scheef of is krom.
●Het elektronische verkeersbord heeft wei-
nig contrast.
●Het verkeersbord gaat helemaal of gedeel-
telijk verscholen achter boombladeren, een
paal, o.i.d.
●Het verkeersbord is alleen korte tijd zicht-
baar voor de camera voor.
●De omgeving (bij afsl aan, rijstrookwisse-
ling, enz.) wordt onjuist beoordeeld.
●Ook wanneer een verkeersbord niet van
toepassing is op de rijstrook waar op dat
moment op wordt gereden, staat dit bord
wel direct na een vertakking van de snel-
weg of bij een aangrenzende rijstrook net
voordat rijstroken samenkomen.
●Er zitten stickers op de achterzijde van de
voorligger.
Waarschuwingsfunctie
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 276 Thursday, October 3, 2019 10:56 AM

277
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
●Er wordt een verkeersbord herkend dat lijkt
op een verkeersbord dat compatibel is met
het systeem.
●Mogelijk worden verkeersborden met de
snelheidslimiet voor
parallelwegen gesig-
naleerd en weergegeven (wanneer deze in
het zicht van de camera voor staan) terwijl
de auto op de hoofdweg rijdt.
●Mogelijk worden verkeersborden met de
maximaal toegestane snelheid voor afsla-
gen van rotondes gesignaleerd en weerge-
geven (wanneer deze in het zicht van de
camera voor staan) terwijl de auto op de
rotonde rijdt.
●De voorzijde van de auto staat omhoog of
omlaag door de belading van de auto.
●De helderheid van het omgevingslicht is
niet voldoende of verandert plotseling.
●Wanneer een verkeersbord voor trucks,
enz. wordt herkend.
●Er wordt met de auto in een land gereden
waar het verkeer aan de andere kant rijdt.
●De kaartgegevens van het navigatiesys-
teem zijn niet meer up-to-date.
●Het navigatiesysteem werkt niet.
●De snelheidsinformatie die op het instru-
mentenpaneel wordt weergegeven ver-
schilt mogelijk van de informatie die wordt
weergegeven op het navigatiesysteem als
gevolg van de gebruikte kaartgegevens
van het navigatiesysteem.
■Weergave verkeersbord snelheidslimiet
Als het contact de laatste keer UIT werd
gezet terwijl er een verkeersbord met de
maximaal toegestane snelheid op het
multi-informatiedisplay werd weergegeven,
wordt datzelfde verkeersbord weer weerge-
geven wanneer het contact AAN wordt gezet.
■Als “RSA Malfun ction Visit Your Deale r”
(Storing in RSA. Ga naar uw dealer)
wordt weergegeven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 555)
*: Indien aanwezig
BSM (Blind Spot Monitor)*
De Blind Spot Monitor is een sys-
teem dat radarsensoren aan de lin-
ker en rechter binnenzijde van de
achterbumper gebruikt om de
bestuurder te helpen de veiligheid
te controleren bij het wisselen van
rijstrook.
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van het systeem
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De Blind Spot Monitor is een aanvullende
functie die de bestuurder er attent op
maakt dat er zich een auto in de dode
hoek van de buitenspiegels bevindt of snel
van achteren nadert richting de dode
hoek. Vertrouw niet blindelings op de Blind
Spot Monitor. De functie kan niet beoorde-
len of u veilig van r ijstrook kunt wisselen.
Wanneer u alleen op de functie vertrouwt,
kan dit leiden tot een ongeval met ernstig
letsel tot gevolg.
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed werkt,
dient de bestuurder altijd zelf de veiligheid
te controleren.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 277 Thursday, October 3, 2019 10:56 AM

278
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
Bedieningstoetse
n instrumentenpa-
neel
In-/uitschakelen van de Blind Spot Monitor.
Indicatoren in buitenspiegel
Wanneer een auto wordt gesignaleerd in de
dode hoek van de buitenspiegels of van ach-
teren snel de dode hoek nadert, gaat de
indicator in de buitenspiegel aan die zijde
branden. Als de richtingaanwijzerschake-
laar wordt bediend in de richting van de zijde
waar een auto wordt gesignaleerd, gaat de
indicator in de buitenspiegel knipperen.
Controlelampje BSM
Gaat branden wanneer de Blind Spot Moni-
tor wordt ingeschakeld
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Wanneer “Blind Spot Monitor Unavaila-
ble” (Blind Spot Monitor niet beschik-
baar) wordt weergegeven op het
multi-informatiedisplay
Er zit mogelijk ijs, sneeuw, modder, enz. rond
de sensoren in de achterbumper. ( →Blz. 290)
Na het verwijderen van het ijs, de sneeuw, de
modder, enz. van de achterbumper moet het
systeem weer normaal gaan werken. Ook
werken de sensoren mogelijk niet normaal bij
extreem warm of koud weer.
■Wanneer “Blind Spot Monitor Malfunc-
tion Visit Your Dealer” (Storing in Blind
Spot Monitor. Ga naar uw dealer) op het
multi-informatiedisplay wordt weerge-
geven
Er zit mogelijk een storing in de sensor of de
sensor is niet goed uitgelijnd. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 555)
Systeemonderdelen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 278 Thursday, October 3, 2019 10:56 AM

279
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden

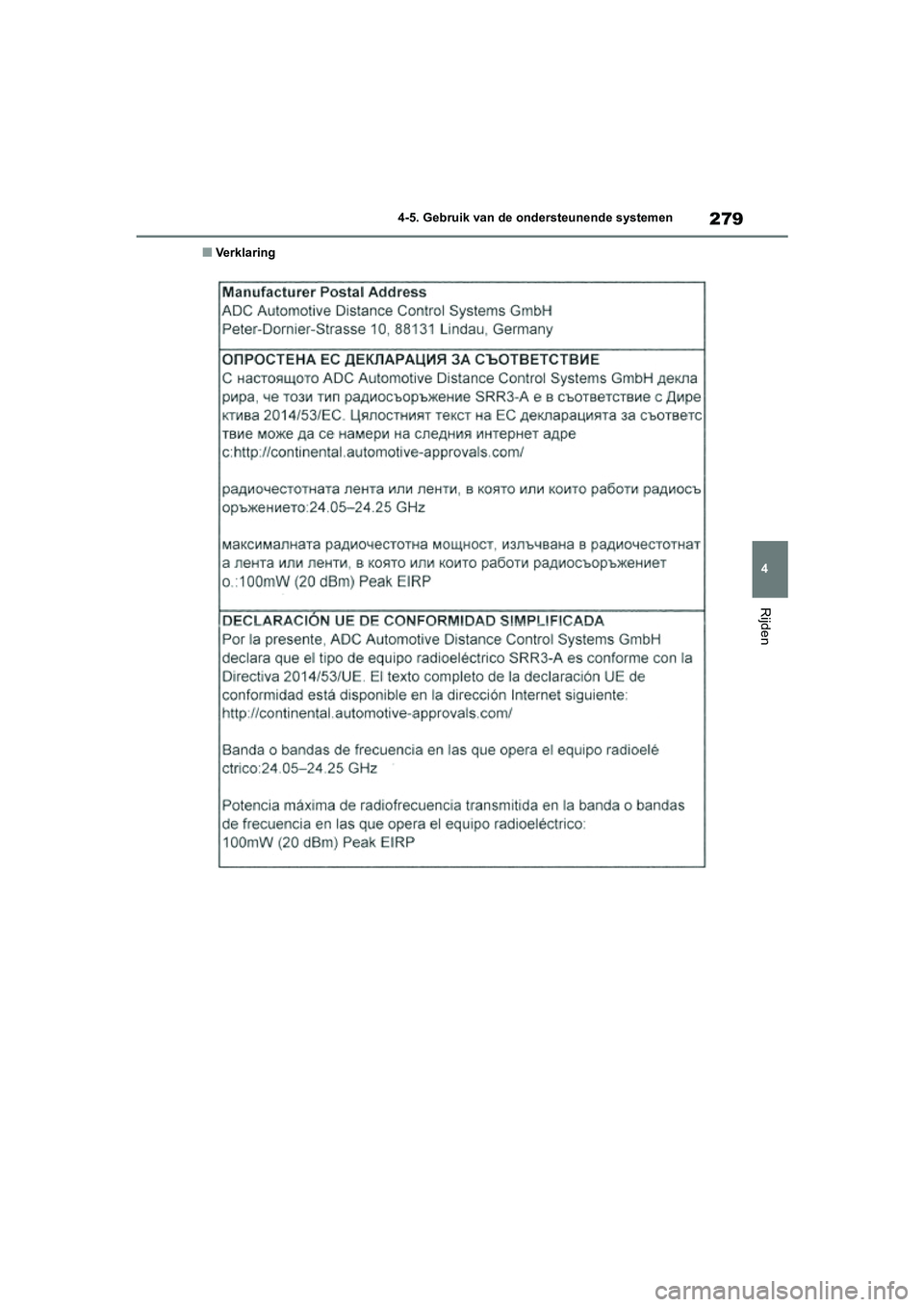

■Verklaring
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 279
Thursday, October 3, 2019 10:56 AM
