2020 TOYOTA COROLLA HYBRID Instructieboekje (in Dutch)

224
COROLLA HV_TMMT_EE4-3. Bedienen van verlichting en ruitenwissers
3
Hoge snelheid ruitenwissers
4 Enkele slag
Het wisinterval kan worden gewijzigd
als de intervalstand wordt geselecteerd.
5 Verkort het interva l van de wisser-
werking
6 Verlengt het interval van de wisser-
werking
7 Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door aan de hendel te trekken treden de rui-
tenwissers en -sproeiers in werking.
De ruitenwissers maken automatisch een
aantal wisbewegingen nadat de sproeier in
werking treedt.
Auto's met koplampsproeiers: Als de kop-
lampen aan zijn en u de hendel naar u toe
getrokken houdt, werk en de koplampsproei-
ers één keer. Daarna werken de koplamp-
sproeiers elke vijfde keer dat u de hendel
naar u toe trekt. 
Ruitenwissers met regensensor
1 Stand AUTO
2 Lage snelheid ruitenwissers
3 Hoge snelheid ruitenwissers
4 Enkele slag
In de stand AUTO werken de ruitenwissers
automatisch wanneer de sensor signaleert
dat het regent. De wissnelheid wordt auto-
matisch afgestemd op de hoeveelheid neer-
slag en de rijsnelheid.
In de stand AUTO kan de gevoeligheid
van de sensor als volgt worden inge-
steld door de schakelaarring te draaien.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 224 Thursday, October 3, 2019 10:56 AM

225
4
COROLLA HV_TMMT_EE 4-3. Bedienen van verlichting en ruitenwissers
Rijden
5
Verhoogt de gevoeligheid van de
ruitenwisser met regensensor
6 Verlaagt de gevoeligheid van de rui-
tenwisser met regensensor
7 Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door aan de hendel te trekken treden de rui-
tenwissers en -sproeiers in werking.
De ruitenwissers maken automatisch een
aantal wisbewegingen nadat de sproeier in
werking treedt.
Auto's met koplampsproeiers: Als de kop-
lampen aan zijn en u de hendel naar u toe
getrokken houdt, werk en de koplampsproei-
ers één keer. Daarna werken de koplamp-
sproeiers elke vijfde keer dat u de hendel
naar u toe trekt.
■De ruitenwissers en ruitensproeiers
kunnen worden bediend als
Het contact AAN staat.
■Effecten van de rijsnelheid op de ruiten-
wisserwerking (auto's met ruitenwis-
sers met regensensor)
De rijsnelheid heeft i nvloed op de interval-
werking.
■Regensensor (auto's met ruitenwissers
met regensensor)
●De regensensor registreert de hoeveelheid
neerslag.
De auto is voorzien van een optische sen-
sor. Deze werkt mogelijk niet goed als zon-
licht van de opkomende of ondergaande
zon af en toe op de voorruit valt of als er
insecten o.i.d. op de voorruit zitten.
●Als de ruitenwisser in de AUTO-modus
wordt gezet terwijl het contact AAN staat,
maken de ruitenwissers één wisslag om
aan te geven dat de AUTO-modus is inge-
schakeld.
●Als de temperatuur van de regensensor
85°C of hoger is, of -15°C of lager, werkt
de automatische functie mogelijk niet. Zet
de ruitenwisserschakel aar in dat geval in
een andere modus dan AUTO.
■Als er geen vloeistof uit de ruitensproei-
ers komt
Controleer of er ruitensproeiervloeistof in het
reservoir aanwezig is en controleer als dat
het geval is of de sproeierkoppen niet ver-
stopt zijn.
■Bij het uitzetten van het hybridesys-
teem in een noodgeval tijdens het rijden
Als de ruitenwissers voor werken wanneer
het hybridesysteem wordt uitgezet, zullen ze
op hoge snelheid werken. Zodra de auto stil-
staat, wordt de werking weer normaal als het
contact AAN wordt gezet, of stopt de werking
als het bestuurdersportier wordt geopend.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 225 Thursday, October 3, 2019 10:56 AM

226
COROLLA HV_TMMT_EE4-3. Bedienen van verlichting en ruitenwissers
WAARSCHUWING
■Waarschuwing met betrekking tot het
gebruik van de ruitenwissers in de
stand AUTO (auto's met ruitenwis-
sers met regensensor)
De ruitenwissers voor kunnen onverwacht
in werking treden als de sensor wordt aan-
geraakt of als de voor ruit aan trillingen
wordt blootgesteld terwijl de ruitenwissers
in de stand AUTO staan. Let erop dat er
niets bekneld raakt als de ruitenwissers in
werking treden.
■Waarschuwing met betrekking tot het
gebruik van ruitensproeiervloeistof
Gebruik bij koud weer de ruitensproeier-
vloeistof pas wanneer de voorruit warm is.
De vloeistof kan anders op de voorruit
bevriezen en zo het zicht belemmeren. Dit
kan leiden tot een ongeval waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Als er geen ruitensproeiervloeistof
uit de sproeierkoppen komt
Als u de hendel gedurende langere tijd
naar u toe getrokken houdt, kan de sproei-
erpomp beschadigd raken.
■Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Probeer als een sproeierkop verstopt is
geraakt deze niet schoon te maken met
een naald of iets dergelijks. Hierdoor kan
de sproeierkop beschadigd raken.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 226 Thursday, October 3, 2019 10:56 AM

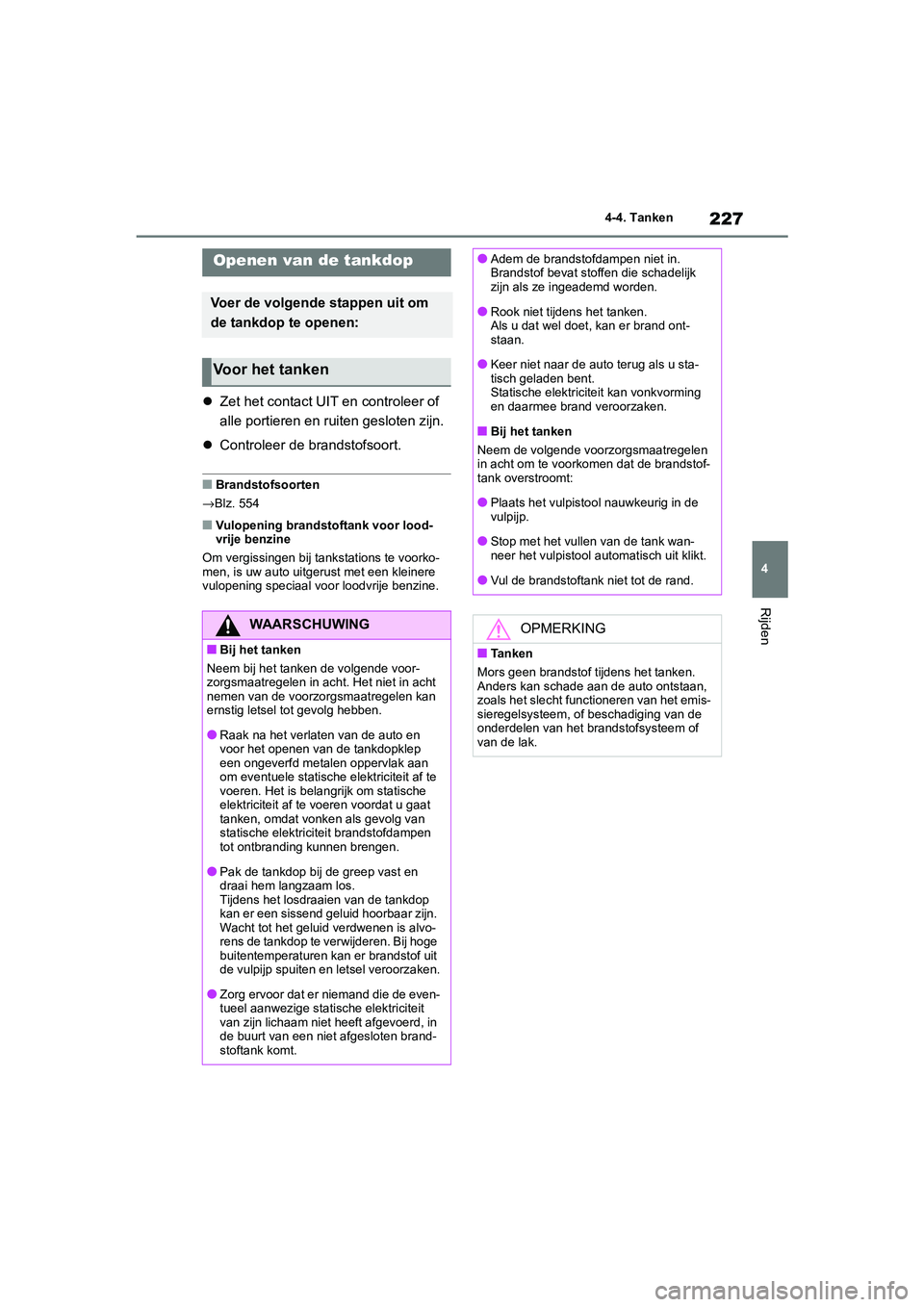

227
4
COROLLA HV_TMMT_EE 4-4. Tanken
Rijden
4-4.Tanken

Zet het contact UIT en controleer of
alle portieren en ruiten gesloten zijn.
 Controleer de brandstofsoort.
■Brandstofsoorten
→ Blz. 554
■Vulopening brandstoftank voor lood-
vrije benzine
Om vergissingen bij t ankstations te voorko-
men, is uw auto uitgerust met een kleinere
vulopening speciaal voo r loodvrije benzine.
Openen van de tankdop
Voer de volgende stappen uit om
de tankdop te openen:
Voor het tanken
WAARSCHUWING
■Bij het tanken
Neem bij het tanken de volgende voor-
zorgsmaatregelen in acht. Het niet in acht
nemen van de voorzorgsmaatregelen kan
ernstig letsel tot gevolg hebben.
●Raak na het verlaten van de auto en
voor het openen van de tankdopklep
een ongeverfd metalen oppervlak aan
om eventuele statisc he elektriciteit af te
voeren. Het is belangrijk om statische
elektriciteit af te voeren voordat u gaat
tanken, omdat vonken als gevolg van
statische elektriciteit brandstofdampen
tot ontbranding kunnen brengen.
●Pak de tankdop bij de greep vast en
draai hem langzaam los.
Tijdens het losdraaien van de tankdop
kan er een sissend geluid hoorbaar zijn.
Wacht tot het geluid verdwenen is alvo-
rens de tankdop te verwijderen. Bij hoge
buitentemperaturen kan er brandstof uit
de vulpijp spuiten en letsel veroorzaken.
●Zorg ervoor dat er niemand die de even-
tueel aanwezige statis che elektriciteit
van zijn lichaam niet heeft afgevoerd, in
de buurt van een niet afgesloten brand-
stoftank komt.
●Adem de brandstofdampen niet in.
Brandstof bevat stoffen die schadelijk
zijn als ze ingeademd worden.
●Rook niet tijdens het tanken.
Als u dat wel doet, kan er brand ont-
staan.
●Keer niet naar de auto terug als u sta-
tisch geladen bent.
Statische elektricit eit kan vonkvorming
en daarmee brand veroorzaken.
■Bij het tanken
Neem de volgende voorzorgsmaatregelen
in acht om te voorkomen dat de brandstof-
tank overstroomt:
●Plaats het vulpistool nauwkeurig in de
vulpijp.
●Stop met het vullen van de tank wan-
neer het vulpistool aut omatisch uit klikt.
●Vul de brandstoftank niet tot de rand.
OPMERKING
■Tanken
Mors geen brandstof tijdens het tanken.
Anders kan schade aan de auto ontstaan,
zoals het slecht func tioneren van het emis-
sieregelsysteem, of beschadiging van de
onderdelen van het brandstofsysteem of
van de lak.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 227 Thursday, October 3, 2019 10:56 AM

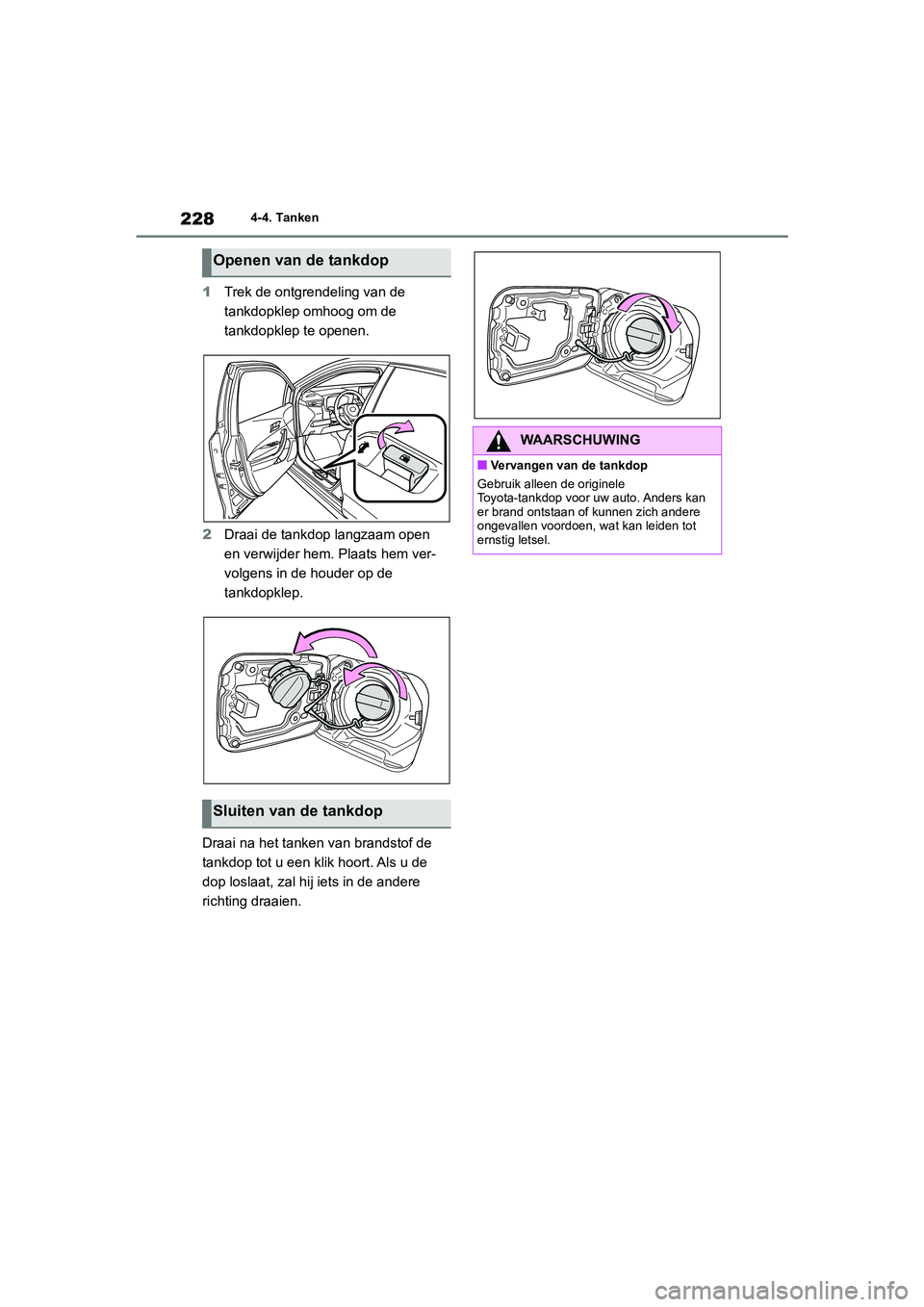

228
COROLLA HV_TMMT_EE4-4. Tanken
1
Trek de ontgrendeling van de
tankdopklep omhoog om de
tankdopklep te openen.
2 Draai de tankdop langzaam open
en verwijder hem. Plaats hem ver-
volgens in de houder op de
tankdopklep.
Draai na het tanken van brandstof de
tankdop tot u een klik hoort. Als u de
dop loslaat, zal h ij iets in de andere
richting draaien.
Openen van de tankdop
Sluiten van de tankdop
WAARSCHUWING
■Vervangen van de tankdop
Gebruik alleen de originele
Toyota-tankdop voor uw auto. Anders kan
er brand ontstaan of kunnen zich andere
ongevallen voordoen, wat kan leiden tot
ernstig letsel.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 228 Thursday, October 3, 2019 10:56 AM

229
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
4-5.Gebruik van de ondersteunende systemen
*: Indien aanwezig
■PCS (Pre-Crash Safety-systeem)
→Blz. 240
■LTA (Lane Tracing Assist)
→Blz. 247
■AHB (Automatic High Beam)
→Blz. 220
■RSA (Road Sign Assist)*
→Blz. 273
*: Indien aanwezig
■Dynamic Radar Cruise Control
met volledig snelheidsbereik
→Blz. 257 Twee soorten sensoren, die zich achter
de grille en de voorruit bevinden, signa-
leren informatie die nodig is voor de
werking van de on
dersteunende syste-
men.
Radarsensor
Camera voor
Toyota Safety Sense*
Toyota Safety Sense bestaat uit de
volgende ondersteunende syste-
men en draagt bij aan een veilige
en comfortabele rijervaring:
Ondersteunend systeem
WAARSCHUWING
■Toyota Safety Sense
Toyota Safety Sense is ontworpen om te
werken met als uitgangspunt dat de
bestuurder voorzichtig rijdt om te helpen
de gevolgen van een aanrijding voor de
inzittenden en de auto te beperken of de
bestuurder te assisteren onder normale
rijomstandigheden.
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en
de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de ver-
antwoordelijkheid van de bestuurder om
de omgeving van de auto in de gaten te
houden en veilig te rijden.
Sensoren
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 229 Thursday, October 3, 2019 10:56 AM

230
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
■Voorkomen van storingen in de
radarsensor
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de radarsensor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij erns tig letsel kan ont-
staan.
●Houd de radarsensor en de afdekking
van de radarsensor altijd schoon.
Radarsensor
Afdekking radarsensor
Reinig de voorzijde van de radarsensor of
de voor- of achterzijde van afdekking van
de radarsensor als ze vuil zijn of als er
waterdruppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en de kap van de
radarsensor met een zachte doek om te
voorkomen dat er beschadigingen ont-
staan.
●Bevestig geen accessoires, (doorzich-
tige) stickers of andere zaken op de
radarsensor, de afdekking van de radar-
sensor of het omliggende gebied.
●Stel de radarsensor en de omgeving
van de sensor niet bloot aan krachtige
schokken.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
radarsensor, de grille of de voorbumper
is blootgesteld aan krachtige schokken.
●Haal de radarsensor niet uit elkaar.
●Wijzig of spuit de radarsensor of de kap
van de radarsensor niet.
●In de volgende gevallen moet de radar-
sensor opnieuw worden gekalibreerd.
Neem voor meer informatie contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Als de radarsensor of de grille is verwij- derd en geplaatst of vervangen
• Als de voorbumper is vervangen
■Storingen in de camera voor voorko-
men
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de camera voor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
●Houd de voorruit te allen tijde schoon.
• Reinig de voorruit als deze vuil is of als er een dun olielaagje, waterdruppels,
sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten waterdruppels
e.d. nog steeds met de ruitenwissers
voor worden verwijderd van het
gedeelte van de voorruit vóór de
camera voor.
• Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
binnenzijde van de voorruit waar de
camera voor is geplaatst vuil is.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 230 Thursday, October 3, 2019 10:56 AM

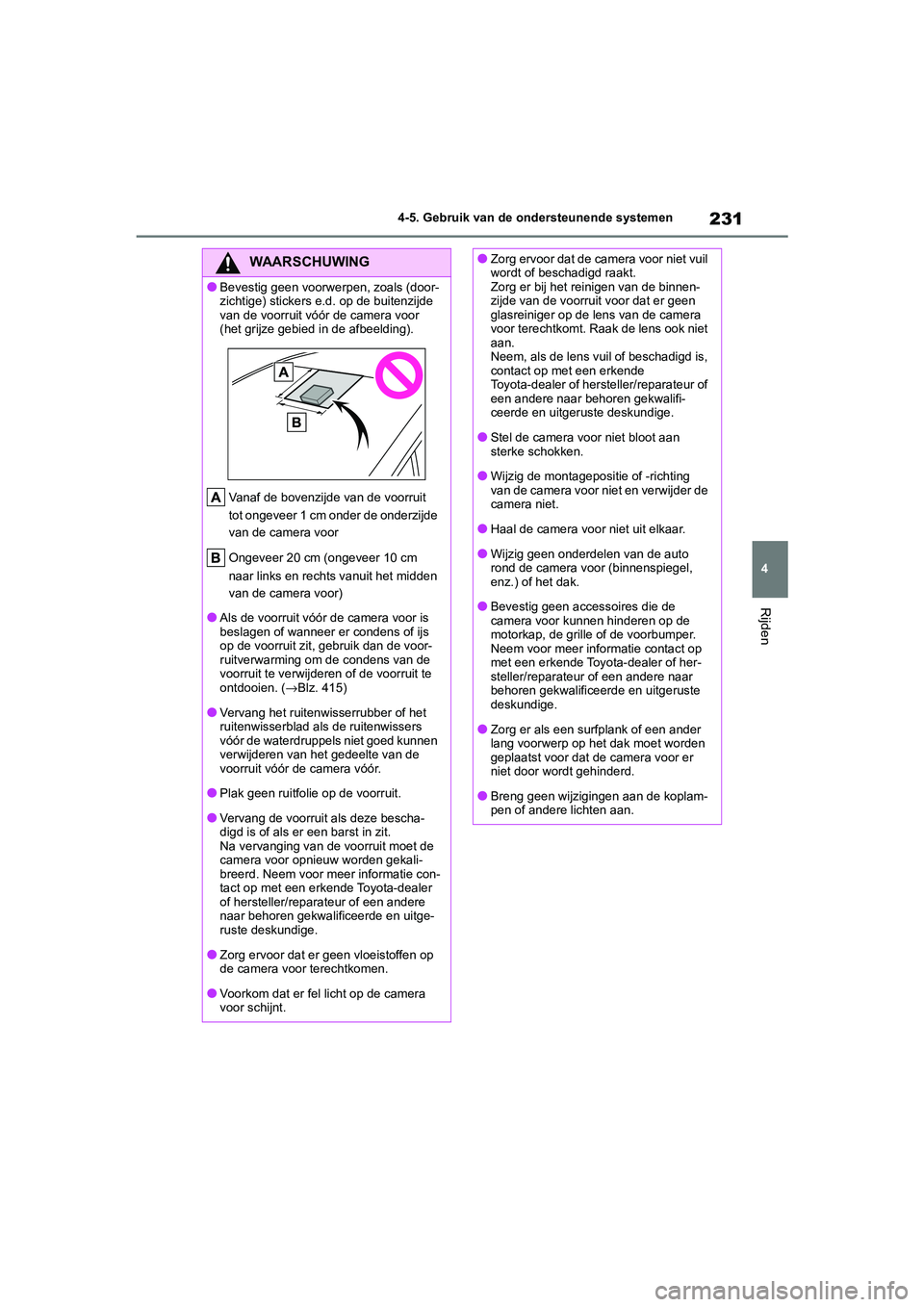

231
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
●Bevestig geen voorwerpen, zoals (door-
zichtige) stickers e.d. op de buitenzijde
van de voorruit vóór de camera voor
(het grijze gebied in de afbeelding).
Vanaf de bovenzijde van de voorruit
tot ongeveer 1 cm onder de onderzijde
van de camera voor
Ongeveer 20 cm (ongeveer 10 cm
naar links en rechts vanuit het midden
van de camera voor)
●Als de voorruit vóór de camera voor is
beslagen of wanneer er condens of ijs
op de voorruit zit, gebruik dan de voor-
ruitverwarming om de condens van de
voorruit te verwijder en of de voorruit te
ontdooien. ( →Blz. 415)
●Vervang het ruitenwisserrubber of het
ruitenwisserblad als de ruitenwissers
vóór de waterdruppels niet goed kunnen
verwijderen van het gedeelte van de
voorruit vóór de camera vóór.
●Plak geen ruitfolie op de voorruit.
●Vervang de voorruit als deze bescha-
digd is of als er een barst in zit.
Na vervanging van de voorruit moet de
camera voor opnieuw worden gekali-
breerd. Neem voor meer informatie con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Zorg ervoor dat er geen vloeistoffen op
de camera voor terechtkomen.
●Voorkom dat er fel licht op de camera
voor schijnt.
●Zorg ervoor dat de camera voor niet vuil
wordt of beschadigd raakt.
Zorg er bij het reinigen van de binnen-
zijde van de voorruit voor dat er geen
glasreiniger op de lens van de camera
voor terechtkomt. Raak de lens ook niet
aan.
Neem, als de lens vuil of beschadigd is,
contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Stel de camera voor niet bloot aan
sterke schokken.
●Wijzig de montagepositie of -richting
van de camera voor niet en verwijder de
camera niet.
●Haal de camera voor niet uit elkaar.
●Wijzig geen onderdelen van de auto
rond de camera voor (binnenspiegel,
enz.) of het dak.
●Bevestig geen accessoires die de
camera voor kunnen hinderen op de
motorkap, de grille of de voorbumper.
Neem voor meer informatie contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Zorg er als een surfplank of een ander
lang voorwerp op het dak moet worden
geplaatst voor dat de camera voor er
niet door wordt gehinderd.
●Breng geen wijzigingen aan de koplam-
pen of andere lichten aan.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 231 Thursday, October 3, 2019 10:56 AM
