COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
■Weergave RCTA-icoon
Wanneer een auto wordt gesignaleerd
die van rechts of links achter nadert,
wordt het volgende weergegeven op
het audiosysteemdisplay (indien aan-
wezig).
 Voorbeeld (Toyota Parking Assist
Monitor) (indien aanwezig): Er nade-
ren auto's van beide kanten
■Detectiegebieden RCTA
Hieronder staan de gebieden aangegeven waarin auto's kunnen wor den gesigna-
leerd.
De zoemer kan de bestuurder waar-
schuwen voor snellere auto's die van
verder weg naderen.
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan:
●Het contact AAN staat.
●De RCTA is ingeschakeld.
●De selectiehendel staat in stand R.
●De rijsnelheid is lager dan ongeveer 8
km/h.
●De rijsnelheid van de naderende auto ligt
tussen ongeveer 8 km/h en 28 km/h.
■Aanpassen van het zoemervolume
Het zoemervolume kan worden aangepast op
het multi-informatiedisp lay. Het volume van
de zoemers voor de Toyota Parking
Assist-sensor en de RCTA wordt gelijktijdig
aangepast.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het instrumentenpa-
neel. ( →Blz. 116)
1 Druk op of om te selecte-
ren.
2 Druk op of om RCTA te selecte-
ren en houd vervolgens op inge-
drukt.
3 Selecteer het volume en druk vervolgens
op .
Elke keer dat de toets wordt ingedrukt, wijzigt
het volume tussen 1, 2 en 3.
Snelheid naderende auto Afstand waar-
schuwing (bij bena- dering)
28 km/h (snel)20 m
8 km/h (langzaam)5,5 m
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 304 Thursday, October 3, 2019 10:56 AM

305
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
■Dempen van het geluid van een zoemer
Op het multi-informatiedisplay wordt een
toets MUTE weergegeven wanneer een
object wordt gesignaleerd. Druk op om
het geluid van de zoemer te dempen.
Het volume van de zoemers voor de Toyota
Parking Assist-sensor en de RCTA wordt
gelijktijdig onderdrukt.
In de volgende gevallen wordt het dempen
automatisch geannuleerd:
●Als de stand van de selectiehendel wordt
gewijzigd.
●Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
●Als de actieve functie tijdelijk wordt gean-
nuleerd.
●Als de actieve functie handmatig wordt uit-
geschakeld.
●Het contact wordt UIT gezet.
■Omstandigheden waaronder de RCTA
een auto niet signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of objecten te signale-
ren:
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto* *
: Afhankelijk van de omstandigheden wordt
er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder de RCTA
mogelijk niet goed werkt
●Onder de volgende omstandigheden sig-
naleert de RCTA auto's mogelijk niet cor-
rect:
• Als een sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer een sensor of de omgeving ervan op de achterbumper is bedekt door
modder, sneeuw of ijs of wanneer er een
sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Als er een auto snel van achteren nadert
• Wanneer een sleepoog op de achterzijde van de auto is gemonteerd
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 305 Thursday, October 3, 2019 10:56 AM

306
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is gestart terwijl de RCTA-func tie is ingeschakeld
• Als de sensoren een voertuig niet kunnen signaleren als gevolg van obstakels
●Onder de volgende omstandigheden is de
kans dat de RCTA onnodig een auto en/of
object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat rijden
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrische golven richting de
achterzijde van de auto reflecteren, kort is
• Wanneer een sleepoog op de achterzijde van de auto is gemonteerd
*: Indien aanwezig
■Parking Support Brake-functie
(voor stilstaande objecten) (indien
aanwezig)
Er worden ultrasoonsensoren gebruikt
om bij rijden met een lage snelheid of
achteruitrijden st ilstaande objecten,
zoals een muur, te signaleren in het
detectiegebied. ( →Blz. 312)
■Parking Support Brake-functie
(voor voertuigen die achterlangs
rijden) (indien aanwezig)
Er worden radarsensoren achter
gebruikt om bij ac hteruitrijden nade-
rende auto's in het d etectiegebied ach-
ter de auto te signaleren. ( →Blz. 318)
PKSB (Parking Support
Brake)*
Het Parking Support Brake-sys-
teem bestaat uit de volgende func-
ties die werken bij rijden met een
lage snelheid of achteruitrijden,
bijvoorbeeld bij het parkeren.
Wanneer het systeem oordeelt dat
de kans op een aanrijding met een
object groot is, wordt er een waar-
schuwing geactiveerd om de
bestuurder aan te sporen om uit te
wijken. Wanneer het systeem oor-
deelt dat de kans op een aanrij-
ding met een gesignaleerd object
zeer groot is, worden de remmen
automatisch bekrachtigd om te
helpen een aanrijding te voorko-
men of om de impact van een aan-
rijding te helpe n verminderen.
PKSB-systeem
(Parking Support Brake)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 306 Thursday, October 3, 2019 10:56 AM

307
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies
van de Parking Support Brake (voor
stilstaande objecte
n en voor voertui-
gen die achterlangs rijden) worden
gelijktijdig ingeschakeld/uitgeschakeld.
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay.
Gebruik de bedienin gstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(→Blz. 116)
1 Druk op of om te
selecteren.
2 Druk op of om te
selecteren en druk vervolgens op
.
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF ( →Blz. 103) branden.
Als het systeem is uitgeschakeld en u het
weer wilt inschakelen, selecteer dan op
het multi-informatiedi splay, selecteer
en vervolgens “On” (aan). Als het systeem
door middel van deze methode is uitgescha-
keld, wordt het niet automatisch weer inge-
schakeld nadat het contact UIT en weer
AAN is gezet.
WAARSCHUWING
■Beperkingen van het Parking Sup-
port Brake-systeem
Vertrouw niet blindelings op het systeem,
omdat dit kan leiden tot een ongeval.
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd voor-
zichtig en houd rekening met de omge-
ving. Het Parking Support
Brake-systeem is ontworpen om te hel-
pen de ernst van een aanrijding te ver-
minderen. Onder sommige
omstandigheden is het echter mogelijk
dat het systeem niet werkt.
●Het Parking Support Brake-systeem is
niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het,
zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodzakelijk
om onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt uitgescha-
keld.
OPMERKING
■Wanneer “Parking Support Brake
Unavailable” (Parking Support Brake
niet beschikbaar) op het multi-infor-
matiedisplay wordt weergegeven en
het controlelampje PKSB OFF knip-
pert
Als deze melding direct nadat het contact
AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed
op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden
voordat het systeem weer normaal werkt.
(Als het systeem nog niet normaal werkt
nadat een poosje met de auto gereden is,
reinig dan de sensoren en hun omgeving
op de bumpers.)
Inschakelen/uitschakelen van
de Parking Support Brake
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 307 Thursday, October 3, 2019 10:56 AM

308
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
Als de begrenzingsregeling van het hybride-
systeem of de remregeling in werking is,
klinkt een zoemer en wordt een melding
weergegeven op het audiosysteemdisplay
(indien aanwezig) en multi-informatiedisplay
om de bestuurder te waarschuwen. Bij
auto's met een head-up display wordt op het
head-up display dezelfde melding weerge-
geven als op het multi-informatiedisplay.
Afhankelijk van de situatie werkt de begren-
zingsregeling van het hybridesysteem om
hetzij de acceleratie te begrenzen hetzij het
vermogen zo veel mogelijk te beperken.
 De begrenzingsregeling van het
hybridesysteem is in werking
(begrenzing acceleratie)
Het systeem begrenst sneller accelereren
dan een bepaalde waarde.
Audiosysteemdisplay: geen waarschuwing
weergegeven
Multi-informatiedisplay: “Object Detected
Ahead Speed Reduced” (Object voor de
auto gesignaleerd, snelheid begrensd)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
De begrenzingsregeling van het
hybridesysteem is in werking (ver-
mogen zo veel m ogelijk beperkt)
Het systeem heeft bepaald dat er harder
moet worden geremd dan normaal.
Audiosysteemdisplay: “BRAKE!” (Remmen!)
Multi-informatiedisplay: “Brake!” (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
De remregeling is in werking
Het systeem heeft bepaald dat een nood-
stop noodzakelijk is
Audiosysteemdisplay: “BRAKE!” (Remmen!)
Multi-informatiedisplay: “Brake!” (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
Auto tot stilstand gebracht door de
werking van het systeem
De auto is tot stilstand gebracht door de
remregeling.
Audiosysteemdisplay: “Press Brake Pedal”
(Trap het rempedaal in)
Multi-informatiedisplay: “Switch to Brake”
(Verplaats voet naar rempedaal) (Als het
gaspedaal niet is ingetrapt, wordt “Press
Brake Pedal” (Trap rempedaal in) weergege-
ven.)
Controlelampje PKSB OFF: Brandt
Zoemer: Kort piepsignaal
Als de Parking Support Brake bepaalt dat er een risico op een a anrijding met een
gesignaleerd object of een voetga nger bestaat, wordt het vermogen van het hybri-
desysteem verminderd om een toenam e van de rijsnelheid te beperken. (Begren-
zingsregeling hybridesysteem: zie afbeelding 2.)
Bovendien treedt wanneer u het g aspedaal ingetrapt blijft houden automatisch het
remsysteem in werking om de ri jsnelheid te verlagen. (Remregeli ng: zie afbeelding
3.)
Weergaven en zoemers
voor begrenzingsregeling
hybridesysteem en
remregeling
Overzicht systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 308 Thursday, October 3, 2019 10:56 AM

309
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden


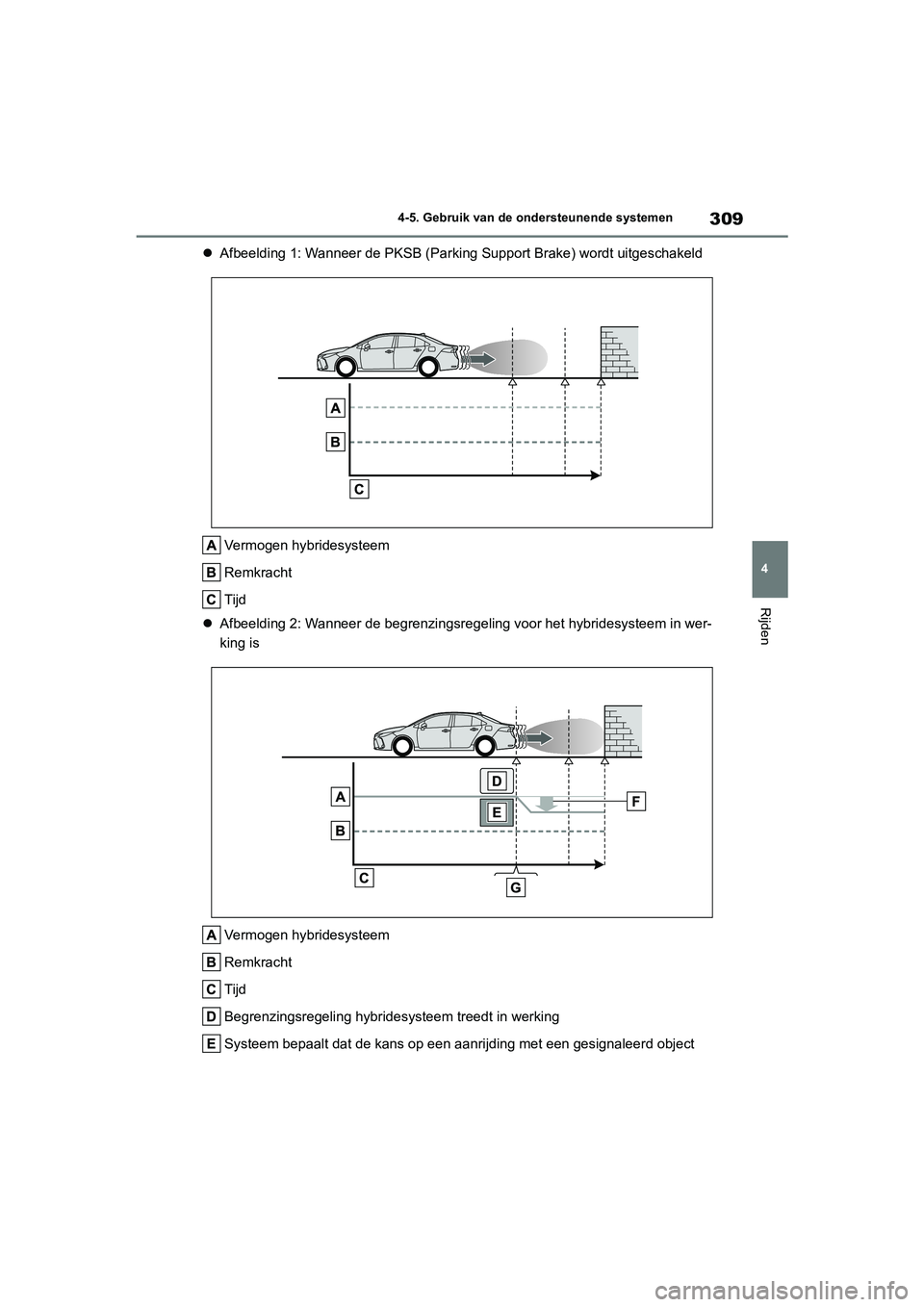

Afbeelding 1: Wanneer de PKSB (Par king Support Brake) wordt uitgeschakeld
Vermogen hybridesysteem
Remkracht
Tijd
 Afbeelding 2: Wanneer de begrenzi ngsregeling voor het hybridesysteem in wer-
king is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybrid esysteem treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignale erd object
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 309 Thursday, October 3, 2019 10:56 AM

310
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
groot is
Vermogen hybridesysteem gereduceerd
Voorbeeld: multi-informatiedi
splay: “Brake!” (Remmen!)

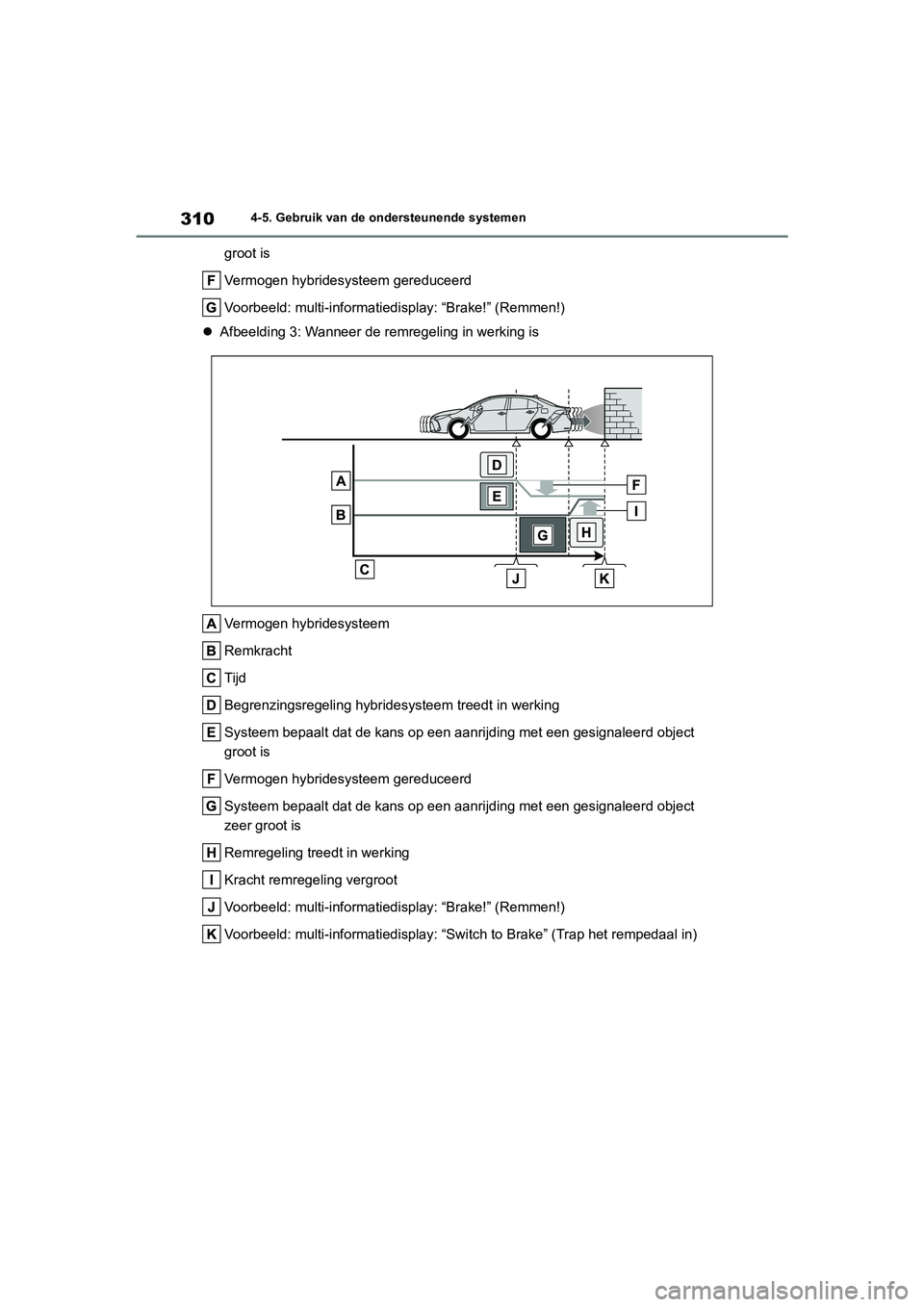

 Afbeelding 3: Wanneer de r emregeling in werking is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybrid esysteem treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignale erd object
groot is
Vermogen hybridesysteem gereduceerd
Systeem bepaalt dat de kans op een aanrijding met een gesignale erd object
zeer groot is
Remregeling treedt in werking
Kracht remregeling vergroot
Voorbeeld: multi-informatiedi splay: “Brake!” (Remmen!)
Voorbeeld: multi-informatiedispla y: “Switch to Brake” (Trap het rempedaal in)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 310 Thursday, October 3, 2019 10:56 AM

311
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
■Als de Parking Support Brake in wer-
king is getreden
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden. Als de
Parking Support Brake onnodig in werking
treedt, kan de remregeling worden geannu-
leerd door het rempedaal in te trappen of
door ongeveer 2 seconden te wachten totdat
deze automatisch wordt geannuleerd. Vervol-
gens kunt u verder rijden door het gaspedaal
in te trappen.
■Opnieuw inschakelen van de Parking
Support Brake
Wanneer de Parking Support Brake is uitge-
schakeld door de werking ervan, kunt u zelf
het systeem weer inschakelen ( →Blz. 307) of
het contact UIT en vervolgens weer AAN zet-
ten. Het systeem wordt automatisch weer
ingeschakeld als het obstakel zich niet langer
in de rijrichting van de auto bevindt of als de
auto van rijrichting verandert (bijvoorbeeld
achteruit in plaats van vooruit of andersom).
■Wanneer “Parking Support Brake
Unavailable” (Parking Support Brake
niet beschikbaar) op het multi-informa-
tiedisplay wordt weergegeven en het
controlelampje PKSB OFF knippert
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden.
●Mogelijk is een van de sensoren bedekt
met bijvoorbeeld ijs, sneeuw of vuil. Verwij-
der dit van de sensor om te zorgen dat het
systeem weer normaal werkt.
Ook wordt er bij lage temperaturen moge-
lijk een waarschuwingsmelding weergege-
ven doordat zich ijs vormt op een sensor
en een sensor daardoor mogelijk geen
obstakels signaleert. Zodra het ijs smelt,
zal het systeem weer normaal werken.
●Wanneer deze melding wordt weergege-
ven is een sensor op de voor- of achter-
bumper mogelijk vuil. Reinig de sensoren
en het omliggende gebied op de bumpers.
●Als deze melding na het schoonmaken van
de sensor nog steeds wordt weergegeven
of wordt weergegeven ondanks dat de
sensor schoon is, laat uw auto dan contro-
leren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Mogelijk is het syst eem na het losnemen
en weer aansluiten van een accuklem niet
geïnitialiseerd. Initialiseer het systeem.
( → Blz. 311)
Als deze melding na de initialisatie nog
steeds wordt weergegeven, laat de auto
dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■Als een accuklem is losgenomen en
weer is aangesloten
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit
met een snelheid van ongeveer 35 km/h of
hoger. Draai daarnaast, bij auto's met Par-
king Support Brake-functie, als de auto stil-
staat, het stuurwiel geheel naar links en
vervolgens geheel naar rechts.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 311 Thursday, October 3, 2019 10:56 AM
