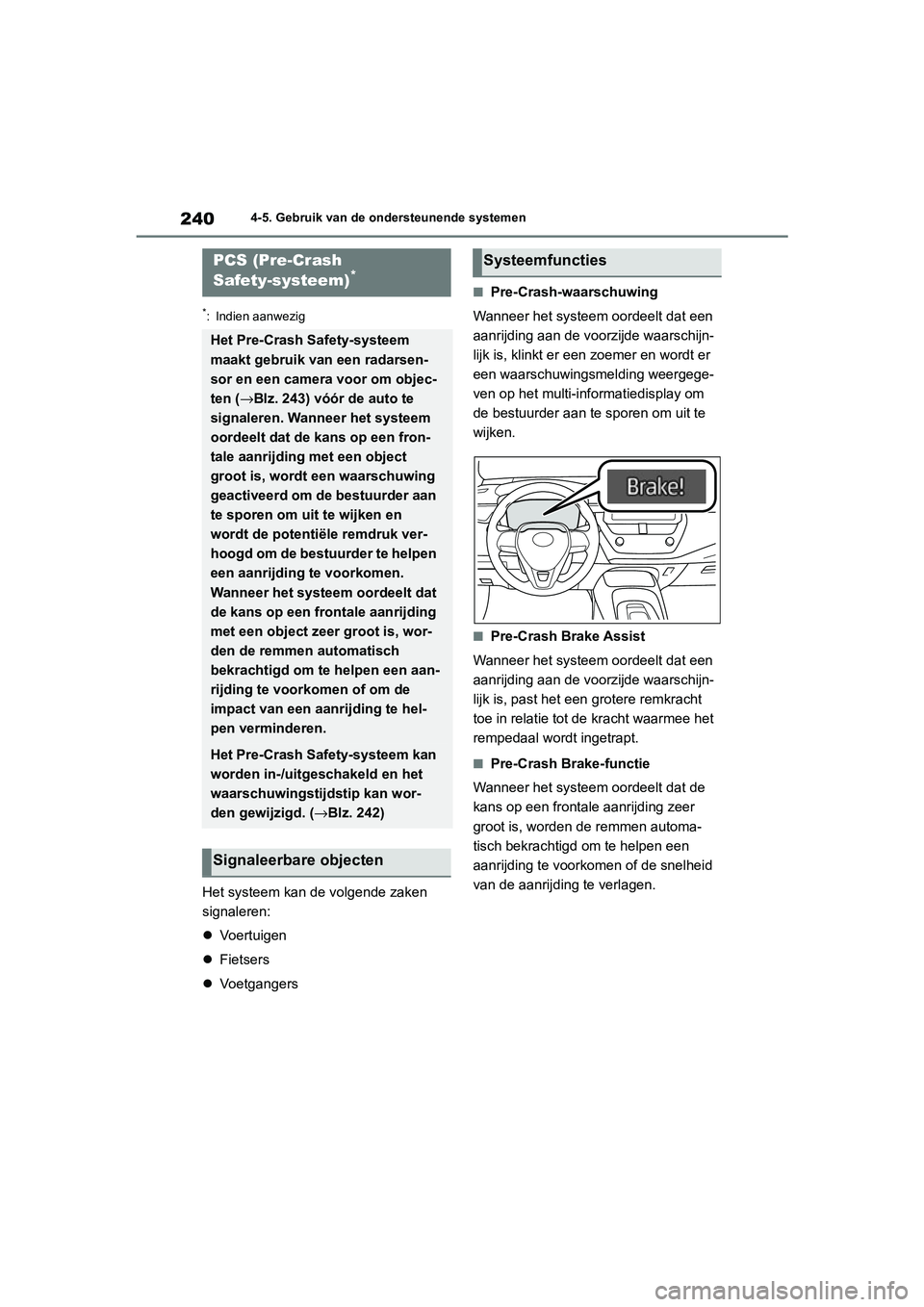

2020 TOYOTA COROLLA HYBRID Instructieboekje (in Dutch)

240
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Het systeem kan de volgende zaken
signaleren:

Voertuigen
 Fietsers
 Voetgangers
■Pre-Crash-waarschuwing
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, klinkt er een zoemer en wordt er
een waarschuwingsmelding weergege-
ven op het multi-inf ormatiedisplay om
de bestuurder aan te sporen om uit te
wijken.
■Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, past het een grotere remkracht
toe in relatie tot de kracht waarmee het
rempedaal wordt ingetrapt.
■Pre-Crash Bra ke-functie
Wanneer het systeem oordeelt dat de
kans op een frontale aanrijding zeer
groot is, worden d e remmen automa-
tisch bekrachtigd om te helpen een
aanrijding te voorkomen of de snelheid
van de aanrijding te verlagen.
PCS (Pre-Crash
Safety-systeem)*
Het Pre-Crash Safety-systeem
maakt gebruik van een radarsen-
sor en een camera voor om objec-
ten ( →Blz. 243) vóór de auto te
signaleren. Wanneer het systeem
oordeelt dat de kans op een fron-
tale aanrijding met een object
groot is, wordt e en waarschuwing
geactiveerd om de bestuurder aan
te sporen om uit te wijken en
wordt de potentiële remdruk ver-
hoogd om de bestuurder te helpen
een aanrijding te voorkomen.
Wanneer het systeem oordeelt dat
de kans op een frontale aanrijding
met een object zeer groot is, wor-
den de remmen automatisch
bekrachtigd om te helpen een aan-
rijding te voorkomen of om de
impact van een aanrijding te hel-
pen verminderen.
Het Pre-Crash Safety-systeem kan
worden in-/uitgeschakeld en het
waarschuwingstijdstip kan wor-
den gewijzigd. ( →Blz. 242)
Signaleerbare objecten
Systeemfuncties
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 240 Thursday, October 3, 2019 10:56 AM

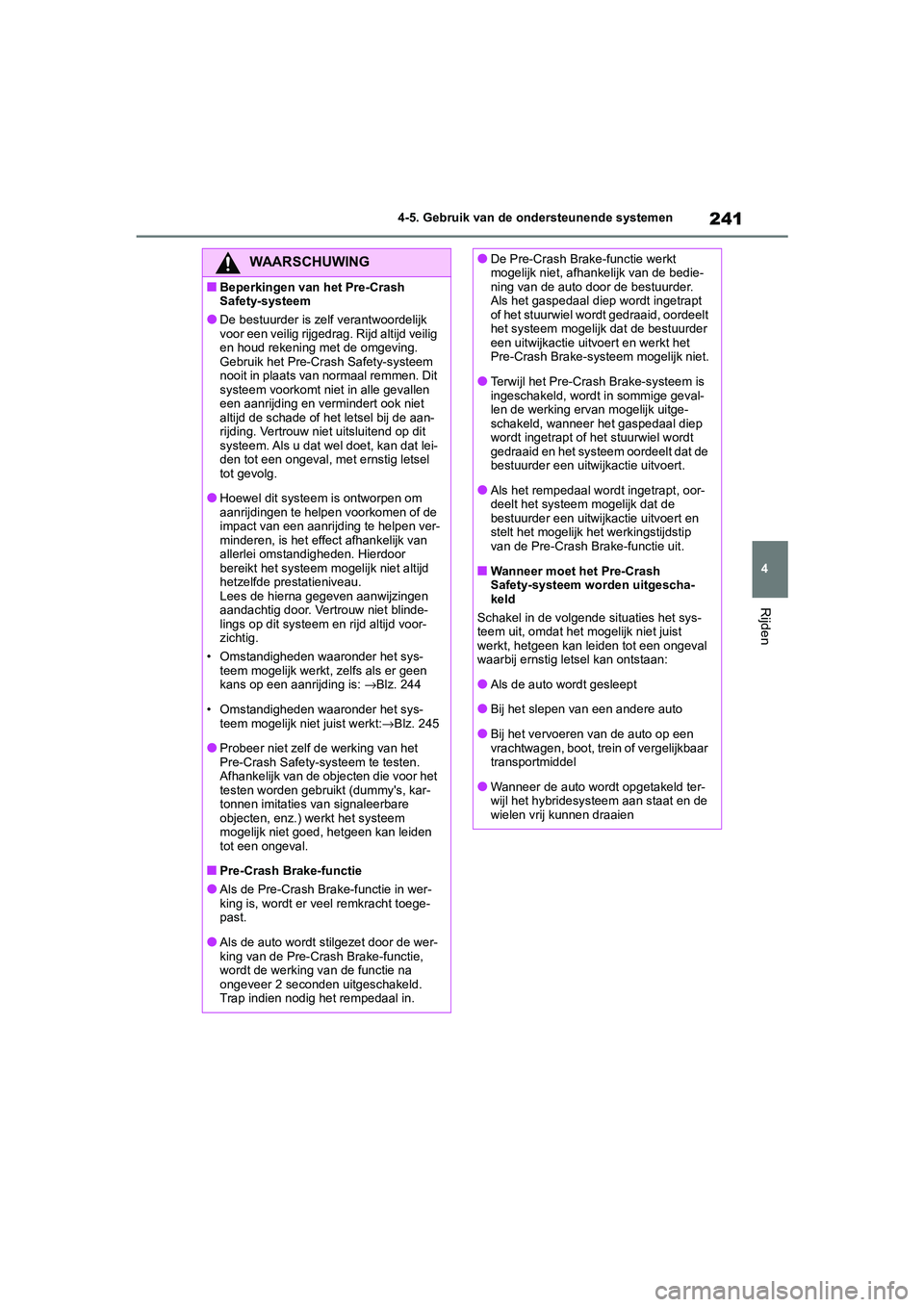

241
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
■Beperkingen van het Pre-Crash
Safety-systeem
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd veilig
en houd rekening met de omgeving.
Gebruik het Pre-Crash Safety-systeem
nooit in plaats van normaal remmen. Dit
systeem voorkomt niet in alle gevallen
een aanrijding en vermindert ook niet
altijd de schade of het letsel bij de aan-
rijding. Vertrouw niet uitsluitend op dit
systeem. Als u dat wel doet, kan dat lei-
den tot een ongeval, met ernstig letsel
tot gevolg.
●Hoewel dit systeem is ontworpen om
aanrijdingen te helpen voorkomen of de
impact van een aanrijding te helpen ver-
minderen, is het effect afhankelijk van
allerlei omstandigheden. Hierdoor
bereikt het systeem mogelijk niet altijd
hetzelfde prestatieniveau.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blinde-
lings op dit systeem en rijd altijd voor-
zichtig.
• Omstandigheden waaronder het sys- teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is: →Blz. 244
• Omstandigheden waaronder het sys- teem mogelijk niet juist werkt: →Blz. 245
●Probeer niet zelf de werking van het
Pre-Crash Safety-systeem te testen.
Afhankelijk van de objecten die voor het
testen worden gebruikt (dummy's, kar-
tonnen imitaties van signaleerbare
objecten, enz.) werkt het systeem
mogelijk niet goed, hetgeen kan leiden
tot een ongeval.
■Pre-Crash Brake-functie
●Als de Pre-Crash Brake-functie in wer-
king is, wordt er veel remkracht toege-
past.
●Als de auto wordt stilgezet door de wer-
king van de Pre-Crash Brake-functie,
wordt de werking van de functie na
ongeveer 2 seconden uitgeschakeld.
Trap indien nodig het rempedaal in.
●De Pre-Crash Brake-functie werkt
mogelijk niet, afhank elijk van de bedie-
ning van de auto door de bestuurder.
Als het gaspedaal diep wordt ingetrapt
of het stuurwiel wordt gedraaid, oordeelt
het systeem mogelijk dat de bestuurder
een uitwijkactie uitvoert en werkt het
Pre-Crash Brake-systeem mogelijk niet.
●Terwijl het Pre-Crash Brake-systeem is
ingeschakeld, wordt in sommige geval-
len de werking ervan mogelijk uitge-
schakeld, wanneer het gaspedaal diep
wordt ingetrapt of het stuurwiel wordt
gedraaid en het systeem oordeelt dat de
bestuurder een uitwijkactie uitvoert.
●Als het rempedaal wordt ingetrapt, oor-
deelt het systeem mogelijk dat de
bestuurder een uitwijkactie uitvoert en
stelt het mogelijk het werkingstijdstip
van de Pre-Crash Brake-functie uit.
■Wanneer moet het Pre-Crash
Safety-systeem worden uitgescha-
keld
Schakel in de volgende situaties het sys-
teem uit, omdat het mogelijk niet juist
werkt, hetgeen kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan:
●Als de auto wordt gesleept
●Bij het slepen van een andere auto
●Bij het vervoeren van de auto op een
vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
●Wanneer de auto wordt opgetakeld ter-
wijl het hybridesysteem aan staat en de
wielen vrij kunnen draaien
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 241 Thursday, October 3, 2019 10:56 AM

242
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
■In-/uitschakelen van het
Pre-Crash Safety-systeem
Het Pre-Crash Sa fety-systeem kan
worden ingeschakeld/uitgeschakeld via
(→Blz. 555) van het multi-informa-
tiedisplay.
Het systeem wordt automatisch ingescha-
keld telkens wanneer het contact AAN wordt
gezet.
Als het systeem wor dt uitgeschakeld,
gaat het waarschuwingslampje PCS
branden en wordt er een melding weer-
gegeven op het multi-informatiedisplay.
■Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pre-Crash-waarschu-
wing kan worden gewijzigd via
(→Blz. 555) van het multi-informatiedis-
play.
De instelling van de timing van de waarschu-
wing blijft behouden als het contact UIT
wordt gezet. Als het Pre-Crash Safety-sys-
teem echter is uitgeschakeld en weer is
ingeschakeld, wordt de timing weer inge-
steld op de standaardinstelling (gemiddeld).
1 Vroeg
2 Gemiddeld
Dit is de standaardinstelling.
3Laat
WAARSCHUWING
●Bij het controleren van de auto op een
rollenbank, bijvoorbeeld een vermo-
gensbank of een snelheidsmetertester,
of bij het balanceren van de wielen op
de auto
●Als er veel kracht wordt uitgeoefend op
de voorbumper of de grille door een
aanrijding of een andere oorzaak
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
●Als met een sportieve rijstijl of in het ter-
rein wordt gereden
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aange-
bracht
●Wanneer er een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
●Als er tijdelijk uitrusting (sneeuwploeg,
enz.) die de radarsensor of de camera
voor kan hinderen op de auto is
geplaatst
Wijzigen van instellingen van
het Pre-Crash Safety-systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 242 Thursday, October 3, 2019 10:56 AM

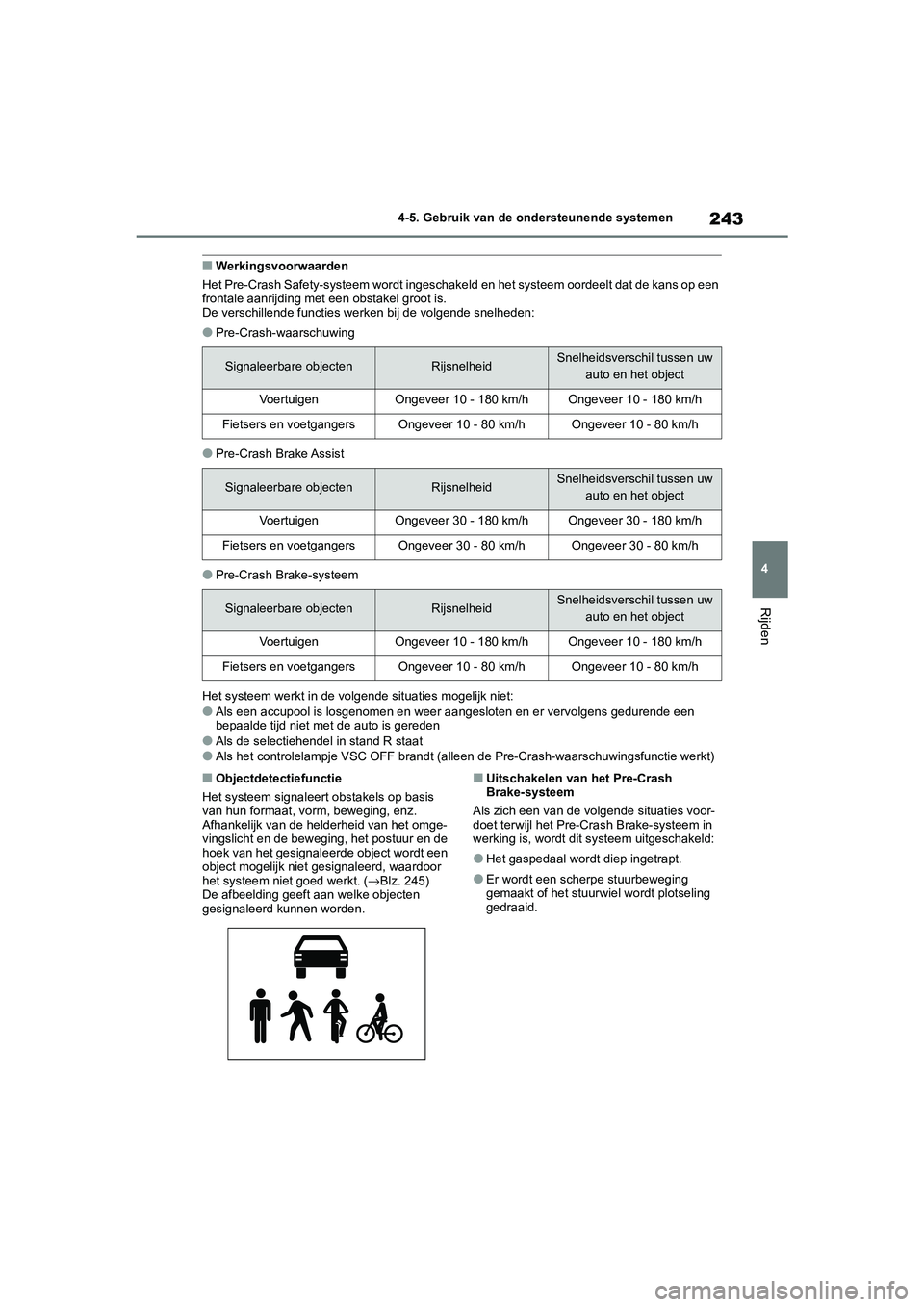

243
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
■Werkingsvoorwaarden
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt dat de kans op een
frontale aanrijding met een obstakel groot is.
De verschillende functies werken bij de volgende snelheden:
●Pre-Crash-waarschuwing
●Pre-Crash Brake Assist
●Pre-Crash Brake-systeem
Het systeem werkt in de volgende situaties mogelijk niet:
●Als een accupool is losgenomen en weer aangesloten en er vervolgens gedurende een
bepaalde tijd niet met de auto is gereden
●Als de selectiehendel in stand R staat●Als het controlelampje VSC OFF b randt (alleen de Pre-Crash-waarschuwingsfunctie werkt)
■Objectdetectiefunctie
Het systeem signaleert obstakels op basis
van hun formaat, vorm, beweging, enz.
Afhankelijk van de helderheid van het omge-
vingslicht en de beweging, het postuur en de
hoek van het gesignaleerde object wordt een
object mogelijk niet gesignaleerd, waardoor
het systeem niet goed werkt. ( →Blz. 245)
De afbeelding geeft aan welke objecten
gesignaleerd kunnen worden.■Uitschakelen van het Pre-Crash
Brake-systeem
Als zich een van de volgende situaties voor-
doet terwijl het Pre-Crash Brake-systeem in
werking is, wordt dit systeem uitgeschakeld:
●Het gaspedaal wordt diep ingetrapt.
●Er wordt een scherpe stuurbeweging
gemaakt of het stuurwiel wordt plotseling
gedraaid.
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw auto en het object
VoertuigenOngeveer 10 - 180 km/hOngeveer 10 - 180 km/h
Fietsers en voetgangersOngeveer 10 - 80 km/hOngeveer 10 - 80 km/h
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw auto en het object
VoertuigenOngeveer 30 - 180 km/hOngeveer 30 - 180 km/h
Fietsers en voetgangersOngeveer 30 - 80 km/hOngeveer 30 - 80 km/h
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw auto en het object
VoertuigenOngeveer 10 - 180 km/hOngeveer 10 - 180 km/h
Fietsers en voetgangersOngeveer 10 - 80 km/hOngeveer 10 - 80 km/h
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 243 Thursday, October 3, 2019 10:56 AM

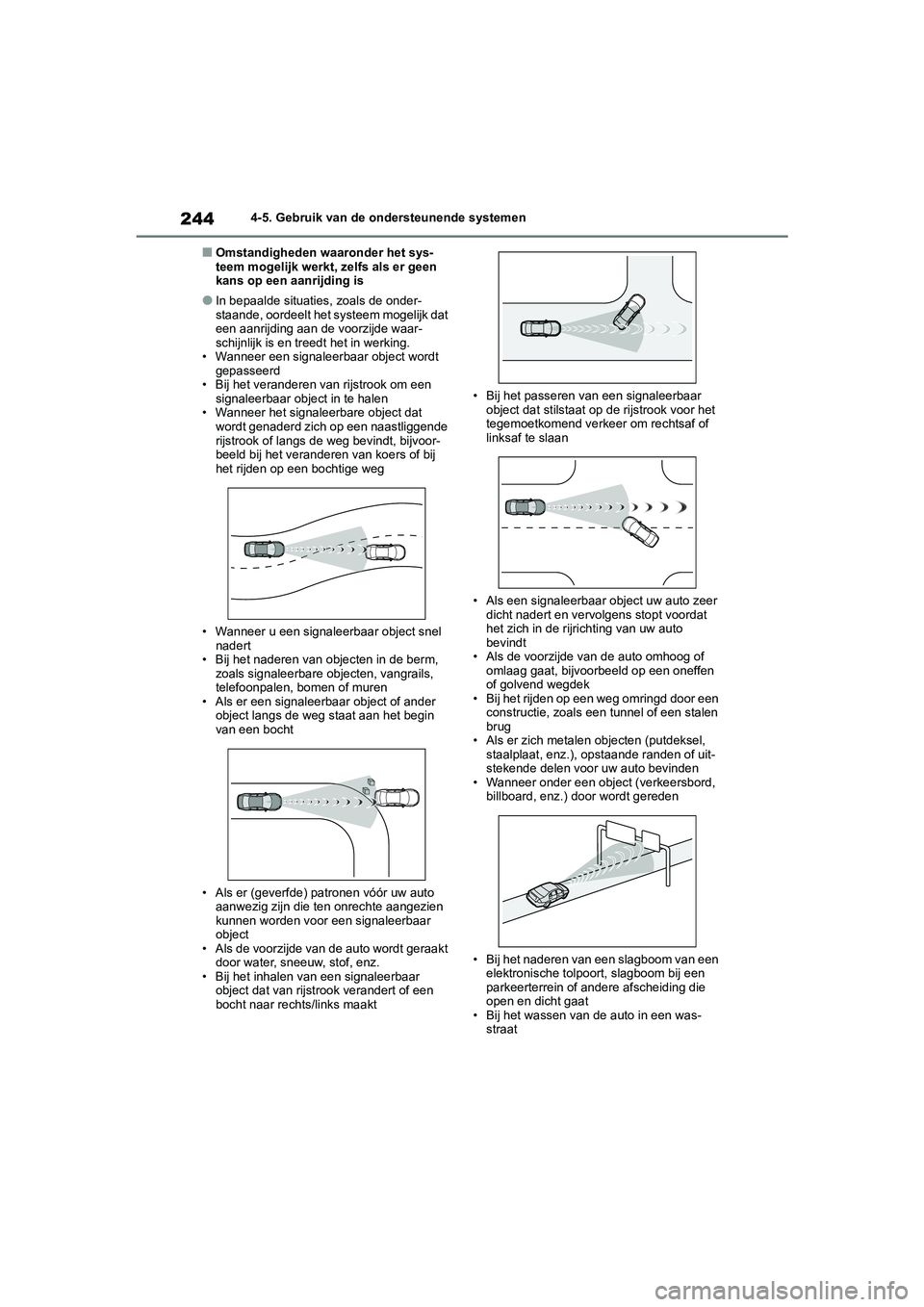

244
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
■Omstandigheden waaronder het sys-
teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is
●In bepaalde situaties, zoals de onder-
staande, oordeelt het systeem mogelijk dat
een aanrijding aan de voorzijde waar-
schijnlijk is en treedt het in werking.
• Wanneer een signaleerbaar object wordt gepasseerd
• Bij het veranderen van rijstrook om een signaleerbaar object in te halen
• Wanneer het signaleerbare object dat
wordt genaderd zich op een naastliggende
rijstrook of langs de weg bevindt, bijvoor-
beeld bij het veranderen van koers of bij
het rijden op een bochtige weg
• Wanneer u een signaleerbaar object snel nadert
• Bij het naderen van objecten in de berm, zoals signaleerbare objecten, vangrails,
telefoonpalen, bomen of muren
• Als er een signaleerbaar object of ander object langs de weg staat aan het begin
van een bocht
• Als er (geverfde) patronen vóór uw auto aanwezig zijn die ten onrechte aangezien
kunnen worden voor een signaleerbaar
object
• Als de voorzijde van de auto wordt geraakt door water, sneeuw, stof, enz.
• Bij het inhalen van een signaleerbaar object dat van rijstrook verandert of een
bocht naar rechts/links maakt • Bij het passeren van een signaleerbaar
object dat stilstaat op de rijstrook voor het
tegemoetkomend verkeer om rechtsaf of
linksaf te slaan
• Als een signaleerbaar object uw auto zeer dicht nadert en vervolgens stopt voordat
het zich in de rijrichting van uw auto
bevindt
• Als de voorzijde van de auto omhoog of omlaag gaat, bijvoorbeeld op een oneffen
of golvend wegdek
• Bij het rijden op een weg omringd door een constructie, zoals een tunnel of een stalen
brug
• Als er zich metalen objecten (putdeksel, staalplaat, enz.), opstaande randen of uit-
stekende delen voor uw auto bevinden
• Wanneer onder een object (verkeersbord, billboard, enz.) door wordt gereden
• Bij het naderen van een slagboom van een elektronische tolpoort, slagboom bij een
parkeerterrein of andere afscheiding die
open en dicht gaat
• Bij het wassen van de auto in een was- straat
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 244 Thursday, October 3, 2019 10:56 AM

245
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
• Bij het rijden door of onder objecten die in
contact kunnen komen met uw auto, zoals
hoog gras, boomtakken of een spandoek
• Bij het rijden door stoom of rook
• Wanneer dicht bij een object wordt gere- den dat radiogolven weerkaatst, zoals een
grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een tele- visiezendmast, radioz ender, elektriciteits-
centrale of andere locatie waar sterke
radiogolven of elekt romagnetische velden
aanwezig zijn
■Situaties waarin het systeem mogelijk
niet goed werkt
●In sommige situaties, zoals onderstaande,
wordt een object mogelijk niet gesigna-
leerd door de radarsensor en de camera
voor, waardoor het systeem niet goed
werkt:
• Wanneer een signaleerbaar object uw auto nadert
• Wanneer uw auto of een signaleerbaar object een schommelende beweging
maakt
• Als een signaleerbaar object een abrupte beweging maakt (zoals een uitwijkma-
noeuvre, plotseling versnellen of afrem-
men)
• Wanneer uw auto een signaleerbaar object snel nadert
• Wanneer een signaleerbaar object zich niet direct voor uw auto bevindt
• Wanneer een signaleerbaar object zich vlak bij bijvoorbeeld een muur, hek, vang-
rail, putdeksel, voertuig of stalen rijplaat
bevindt • Wanneer een signaleerbaar object zich
onder een constructie bevindt
• Wanneer een signaleerbaar object gedeel- telijk verborgen is achter een object zoals
een groot stuk bagage, een paraplu of een
vangrail
• Wanneer zich meerdere signaleerbare objecten dicht bij elkaar bevinden
• Als de zon of ander licht rechtstreeks op een signaleerbaar object schijnt
• Wanneer een signaleerbaar object wit is en er extreem licht uitziet
• Wanneer een signaleerbaar object bijna dezelfde kleur heeft of ev en licht is als zijn
omgeving
• Wanneer een signaleerbaar object uw auto afsnijdt of plotseling opduikt voor uw auto
• Als de voorzijde van de auto wordt geraakt door water, sneeuw, stof, enz.
• Wanneer een zeer fel licht aan de voor- zijde, bijvoorbeeld de zon of de koplampen
van tegemoetkomend verkeer, recht-
streeks in de camera voor schijnt
• Bij het naderen van de zijkant of voorkant van een voorligger
• Als de voorligger een motorfiets is
• Als de voorligger smal is, zoals een scoot- mobiel
• Als de achterzijde van de voorligger smal is, zoals een lege truck
• Als een voorligger een lage achterzijde heeft, zoals een oprijwagen
• Als een voorligger een extreem grote bodemvrijheid heeft
• Als een voorligger een lading vervoert die uitsteekt voorbij de achterbumper
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 245 Thursday, October 3, 2019 10:56 AM

246
COROLLA HV_TMMT_EE4-5. Gebruik van de ondersteunende systemen
• Als een voorligger een onregelmatige vorm heeft, zoals een tractor of een zijspan
• Als de voorligger een kinderfiets, een fiets
met bepakking, een fiets met iemand ach-
terop of een fiets met een bijzondere vorm
(fiets met een kinderzitje, tandem, enz.) is
• Als een voetganger of de rijhoogte van een fietser korter is dan ongeveer 1 m of langer
is dan ongeveer 2 m
• Als een voetganger of fietser breed val- lende kleding (regenjas, lange rok, enz.)
draagt, waardoor zijn of haar silhouet
onduidelijk wordt
• Als een voetganger vooroverbuigt of gehurkt zit of een fietser vooroverbuigt
• Als een voetganger of fietser zich snel voortbeweegt
• Als een voetgangers een wandelwagentje, rolstoel, fiets of ander voertuig voortduwt
• Bij slecht weer zoals bij hevige regen, mist, sneeuw of een zandstorm
• Bij het rijden door stoom of rook
• Als er weinig omgevi ngslicht is, zoals tij-
dens de schemering, of 's nachts of in een
tunnel, waardoor een si gnaleerbaar object
bijna dezelfde kleur l ijkt te hebben als zijn
omgeving
• Bij het rijden in een omgeving waarbij de helderheid van het omgevingslicht plotse-
ling verandert, zoals bi j het in- of uitrijden
van een tunnel
• Nadat het hybridesyst eem gestart is, is er
gedurende een bepaalde tijd niet met de
auto gereden
• Bij het afslaan naar links/rechts en gedu- rende een paar seconden na het afslaan
naar links/rechts
• Tijdens het rijden in een bocht en gedu- rende enkele seconden na het rijden in
een bocht
• Wanneer uw auto slipt
• Als de voorzijde van de auto omhoog of omlaag staat • Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camera voor
blokkeert
• Er wordt met extreem hoge snelheden gereden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camera voor niet goed is uitgelijnd
●In sommige situaties, zoals de onder-
staande, kan wellicht onvoldoende rem-
kracht worden gerealiseerd, waardoor het
systeem mogelijk niet goed werkt:
• Als de remmen niet op volle sterkte kun- nen werken, bijvoorbeeld wanneer de
onderdelen van het remsysteem extreem
koud, extreem heet of nat zijn
• Als de auto niet volgens de voorschriften is onderhouden (remmen of banden zijn in
verregaande mate versleten, onjuiste ban-
denspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde ondergrond
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 246 Thursday, October 3, 2019 10:56 AM

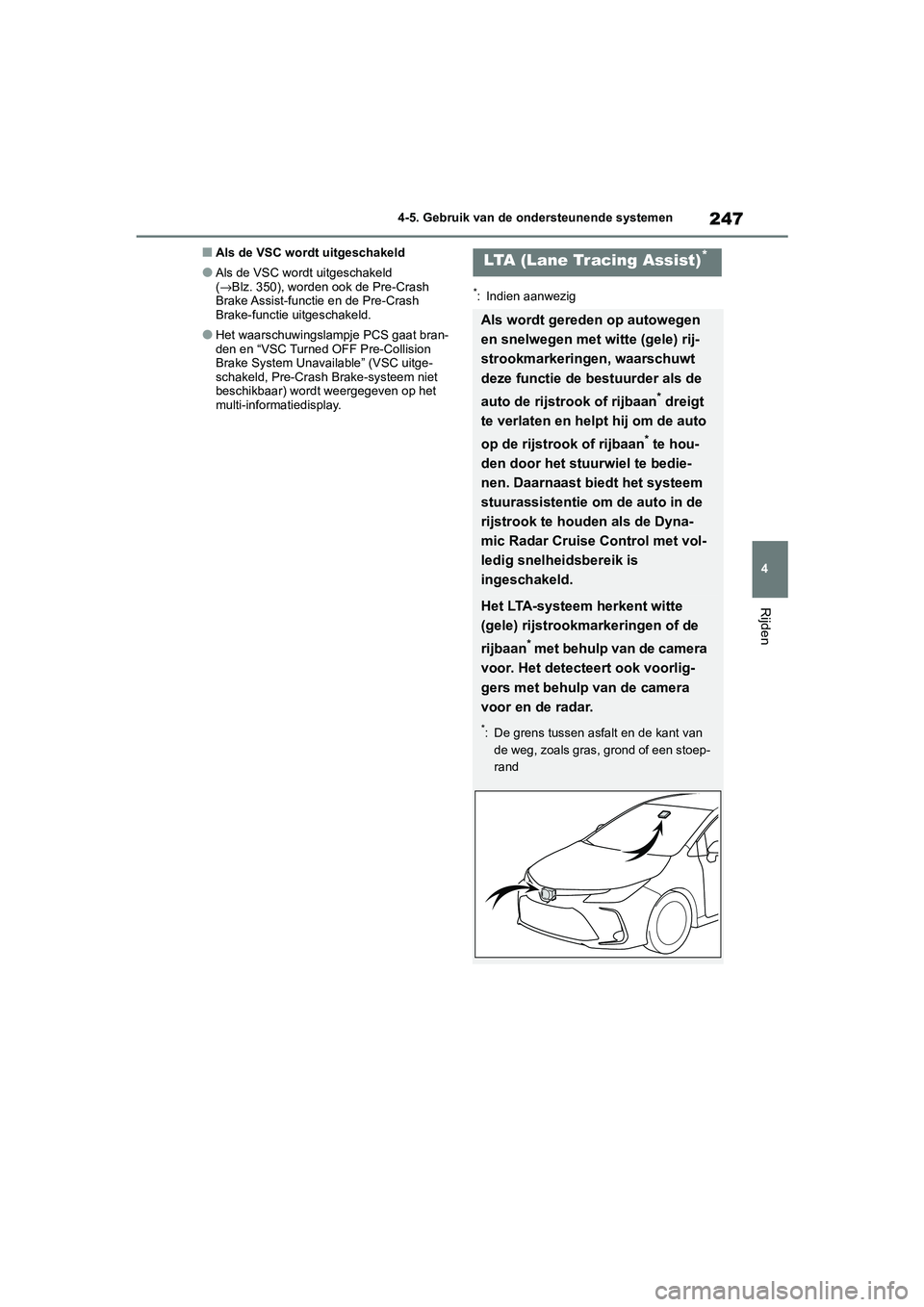

247
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
■Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld
(
→ Blz. 350), worden ook de Pre-Crash
Brake Assist-functie en de Pre-Crash
Brake-functie uitgeschakeld.
●Het waarschuwingslampje PCS gaat bran-
den en “VSC Turned OFF Pre-Collision
Brake System Unavailable” (VSC uitge-
schakeld, Pre-Crash Brake-systeem niet
beschikbaar) wordt weergegeven op het
multi-informatiedisplay.
*: Indien aanwezig
LTA (Lane Tracing Assist)*
Als wordt gereden op autowegen
en snelwegen met witte (gele) rij-
strookmarkeringen, waarschuwt
deze functie de bestuurder als de
auto de rijstrook of rijbaan
* dreigt
te verlaten en helpt hij om de auto
op de rijstrook of rijbaan
* te hou-
den door het stuurwiel te bedie-
nen. Daarnaast biedt het systeem
stuurassistentie om de auto in de
rijstrook te houden als de Dyna-
mic Radar Cruise Control met vol-
ledig snelheidsbereik is
ingeschakeld.
Het LTA-systeem herkent witte
(gele) rijstrookmarkeringen of de
rijbaan
* met behulp van de camera
voor. Het detectee rt ook voorlig-
gers met behulp van de camera
voor en de radar.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoep-
rand
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 247 Thursday, October 3, 2019 10:56 AM
