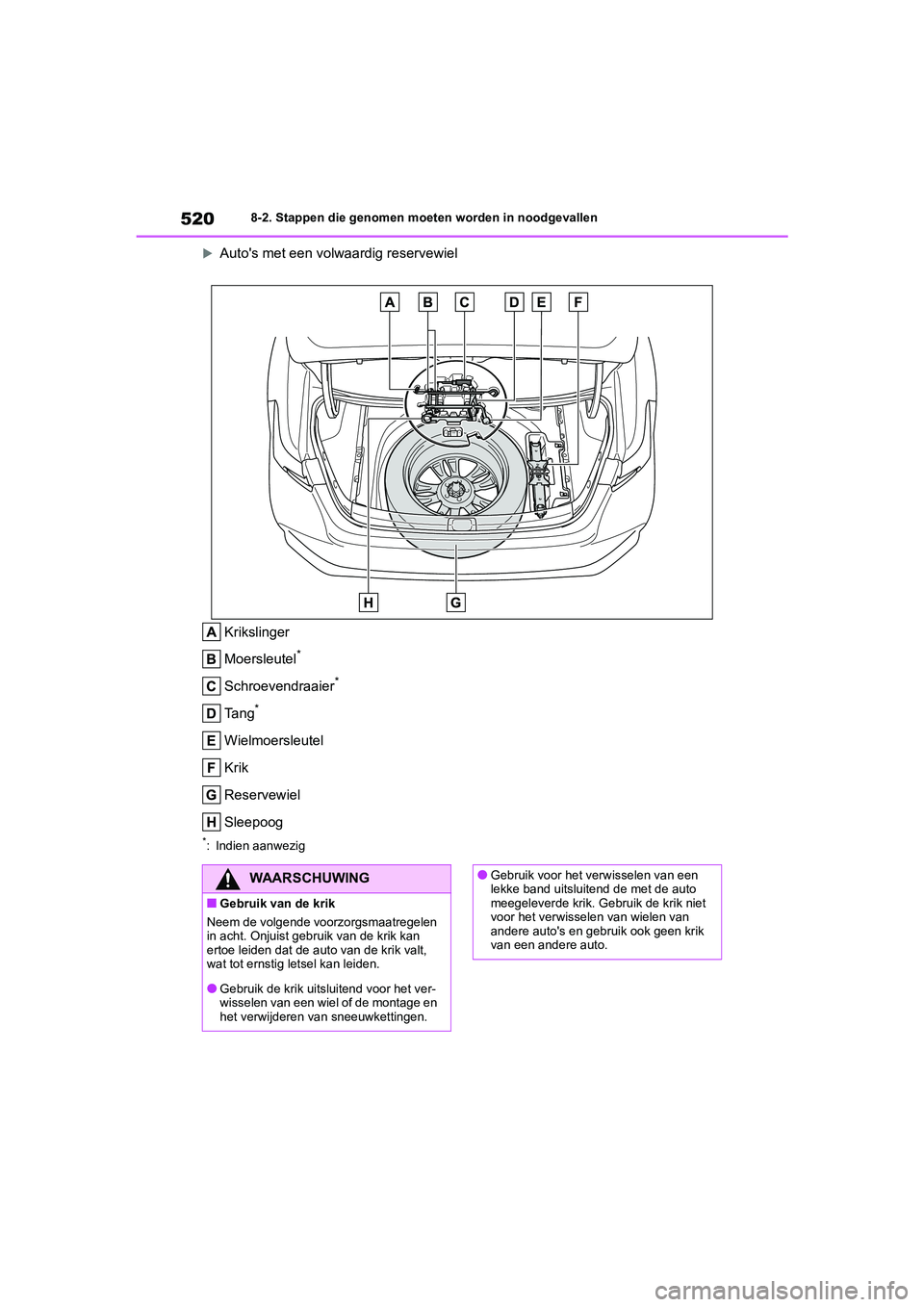

2020 TOYOTA COROLLA HYBRID Instructieboekje (in Dutch)

520
COROLLA HV_TMMT_EE8-2. Stappen die genomen moeten worden in noodgevallen

Auto's met een volwaardig reservewiel
Krikslinger
Moersleutel
*
Schroevendraaier*
Tang*
Wielmoersleutel
Krik
Reservewiel
Sleepoog
*: Indien aanwezig
WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen
in acht. Onjuist gebr uik van de krik kan
ertoe leiden dat de auto van de krik valt,
wat tot ernstig letsel kan leiden.
●Gebruik de krik uitsl uitend voor het ver-
wisselen van een wiel of de montage en
het verwijderen van sneeuwkettingen.
●Gebruik voor het verwisselen van een
lekke band uitsluitend de met de auto
meegeleverde krik. Gebruik de krik niet
voor het verwisselen van wielen van
andere auto's en gebruik ook geen krik
van een andere auto.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 520 Thursday, October 3, 2019 10:56 AM

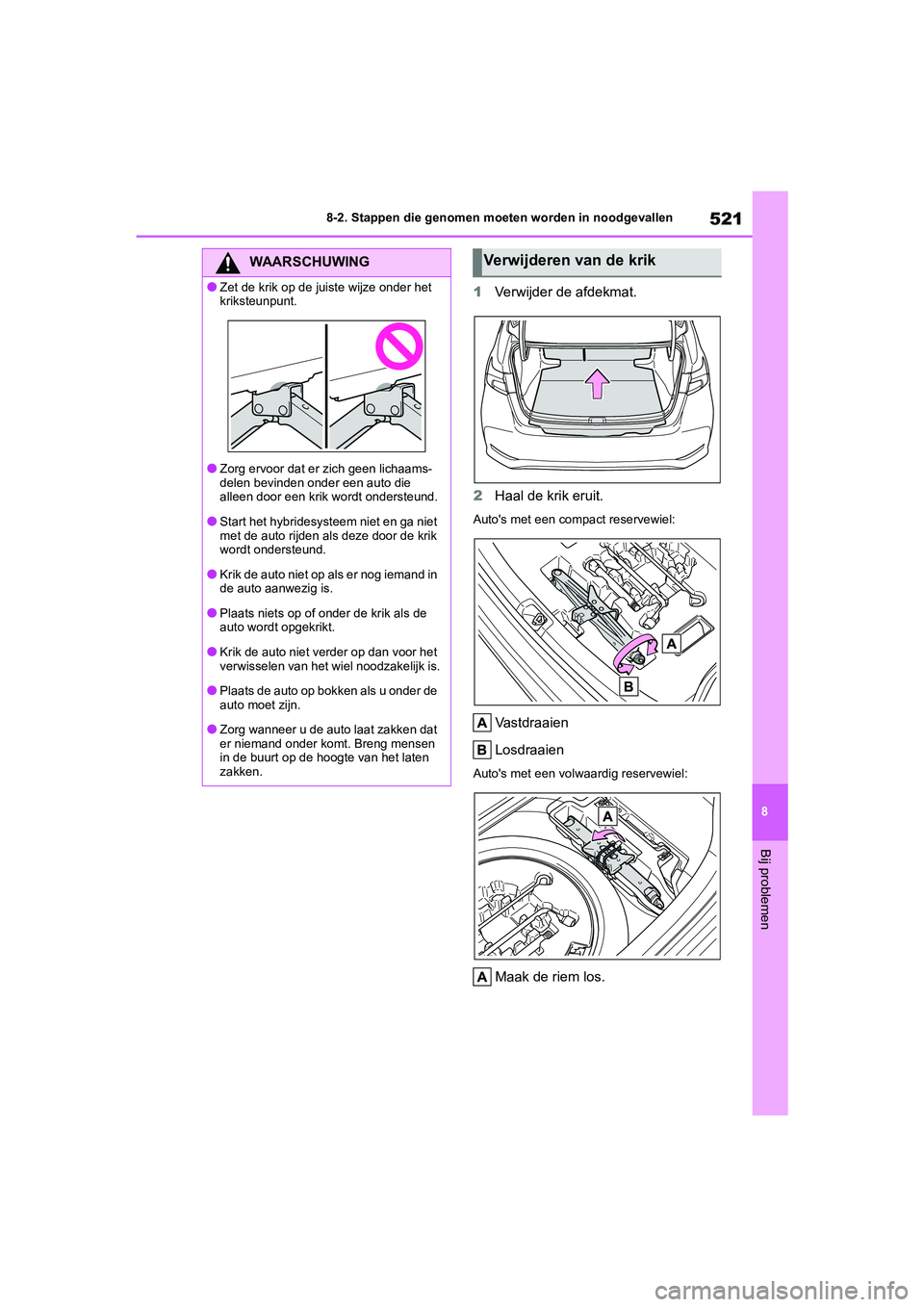

521
8
COROLLA HV_TMMT_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Verwijder de afdekmat.
2 Haal de krik eruit.
Auto's met een compact reservewiel:
Vastdraaien
Losdraaien
Auto's met een volwaardig reservewiel:
Maak de riem los.
WAARSCHUWING
●Zet de krik op de juiste wijze onder het
kriksteunpunt.
●Zorg ervoor dat er zich geen lichaams-
delen bevinden onder een auto die
alleen door een krik wordt ondersteund.
●Start het hybridesysteem niet en ga niet
met de auto rijden als deze door de krik
wordt ondersteund.
●Krik de auto niet op als er nog iemand in
de auto aanwezig is.
●Plaats niets op of onder de krik als de
auto wordt opgekrikt.
●Krik de auto niet verder op dan voor het
verwisselen van het wiel noodzakelijk is.
●Plaats de auto op bokken als u onder de
auto moet zijn.
●Zorg wanneer u de auto laat zakken dat
er niemand onder komt. Breng mensen
in de buurt op de hoogte van het laten
zakken.
Verwijderen van de krik
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 521 Thursday, October 3, 2019 10:56 AM

522
COROLLA HV_TMMT_EE8-2. Stappen die genomen moeten worden in noodgevallen
1
Verwijder de afdekmat. ( →Blz. 521)
2 Verwijder de gereedschapshouder.
Auto's met een compact reservewiel:
Auto's met een volwaardig reservewiel:
3Draai de bevestiging van het reser-
vewiel los. 1
Plaats wielblokken.
2 Auto's met stalen velgen: Verwijder
de wieldop (indien aanwezig) met
een sleutel.
Plaats, om de wieldop te beschermen, een
doek tussen de sleutel en de wieldop.
Verwijderen van het
reservewielWAARSCHUWING
■Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere
lichaamsdelen tussen het reservewiel en
de carrosserie bekneld raken.
Vervangen van een wiel met
een lekke band
Lekke bandPositie wielblok
Links voorAchter het rechter
achterwiel
Rechts voorAchter het linker ach-
terwiel
Links achterVoor het rechter voor-
wiel
Rechts achterVoor het linker voor-
wiel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 522 Thursday, October 3, 2019 10:56 AM

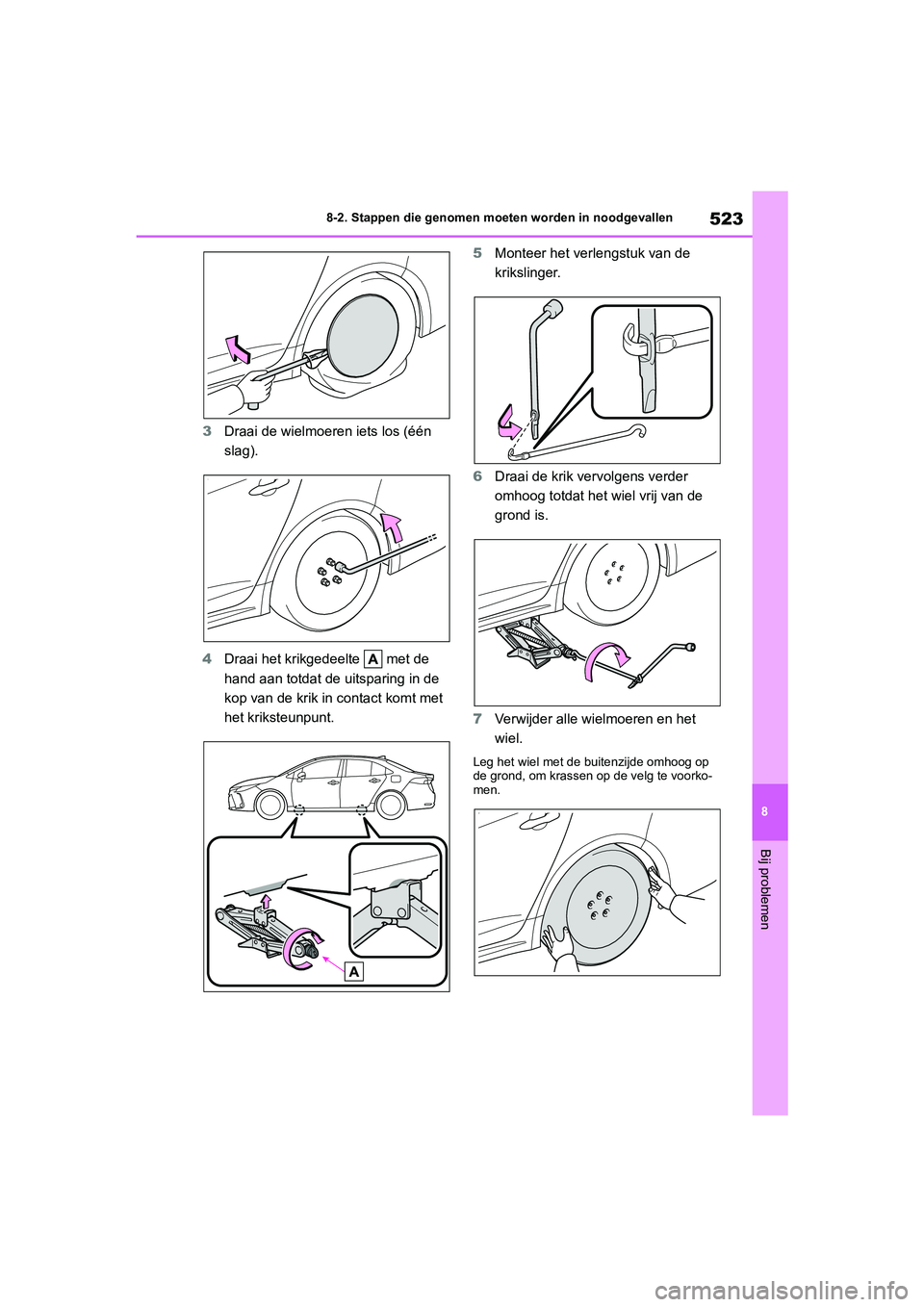

523
8
COROLLA HV_TMMT_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
3
Draai de wielmoeren iets los (één
slag).
4 Draai het krikgedeelte met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt. 5
Monteer het verlengstuk van de
krikslinger.
6 Draai de krik vervolgens verder
omhoog totdat het w iel vrij van de
grond is.
7 Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde omhoog op
de grond, om krassen op de velg te voorko-
men.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 523 Thursday, October 3, 2019 10:56 AM

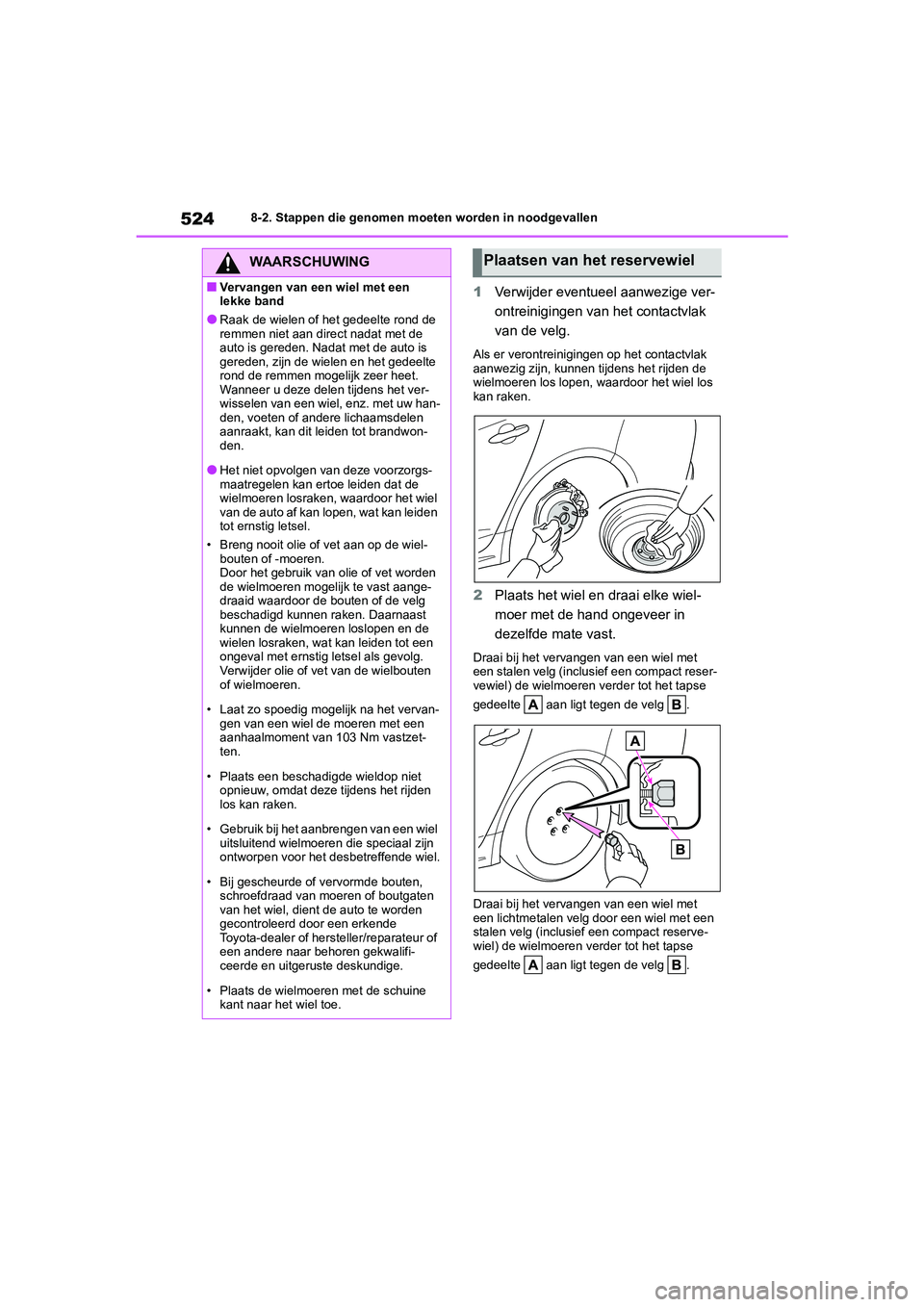

524
COROLLA HV_TMMT_EE8-2. Stappen die genomen moeten worden in noodgevallen
1
Verwijder eventueel aanwezige ver-
ontreinigingen van het contactvlak
van de velg.
Als er verontreinigingen op het contactvlak
aanwezig zijn, kunnen tijdens het rijden de
wielmoeren los lopen, waardoor het wiel los
kan raken.
2Plaats het wiel en draai elke wiel-
moer met de hand ongeveer in
dezelfde mate vast.
Draai bij het vervangen van een wiel met
een stalen velg (inclusief een compact reser-
vewiel) de wielmoeren verder tot het tapse
gedeelte aan ligt tegen de velg .
Draai bij het vervangen van een wiel met
een lichtmetalen velg door een wiel met een
stalen velg (inclusief een compact reserve-
wiel) de wielmoeren verder tot het tapse
gedeelte aan ligt tegen de velg .
WAARSCHUWING
■Vervangen van een wiel met een
lekke band
●Raak de wielen of het gedeelte rond de
remmen niet aan direct nadat met de
auto is gereden. Nadat met de auto is
gereden, zijn de wielen en het gedeelte
rond de remmen mogelijk zeer heet.
Wanneer u deze delen tijdens het ver-
wisselen van een wiel, enz. met uw han-
den, voeten of andere lichaamsdelen
aanraakt, kan dit leiden tot brandwon-
den.
●Het niet opvolgen van deze voorzorgs-
maatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel
van de auto af kan lopen, wat kan leiden
tot ernstig letsel.
• Breng nooit olie of vet aan op de wiel- bouten of -moeren.
Door het gebruik van olie of vet worden
de wielmoeren mogelijk te vast aange-
draaid waardoor de bouten of de velg
beschadigd kunnen raken. Daarnaast
kunnen de wielmoeren loslopen en de
wielen losraken, wat kan leiden tot een
ongeval met ernstig letsel als gevolg.
Verwijder olie of vet van de wielbouten
of wielmoeren.
• Laat zo spoedig mogelijk na het vervan- gen van een wiel de moeren met een
aanhaalmoment van 103 Nm vastzet-
ten.
• Plaats een beschadigde wieldop niet opnieuw, omdat deze tijdens het rijden
los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn
ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten
van het wiel, dient de auto te worden
gecontroleerd door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
Plaatsen van het reservewiel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 524 Thursday, October 3, 2019 10:56 AM

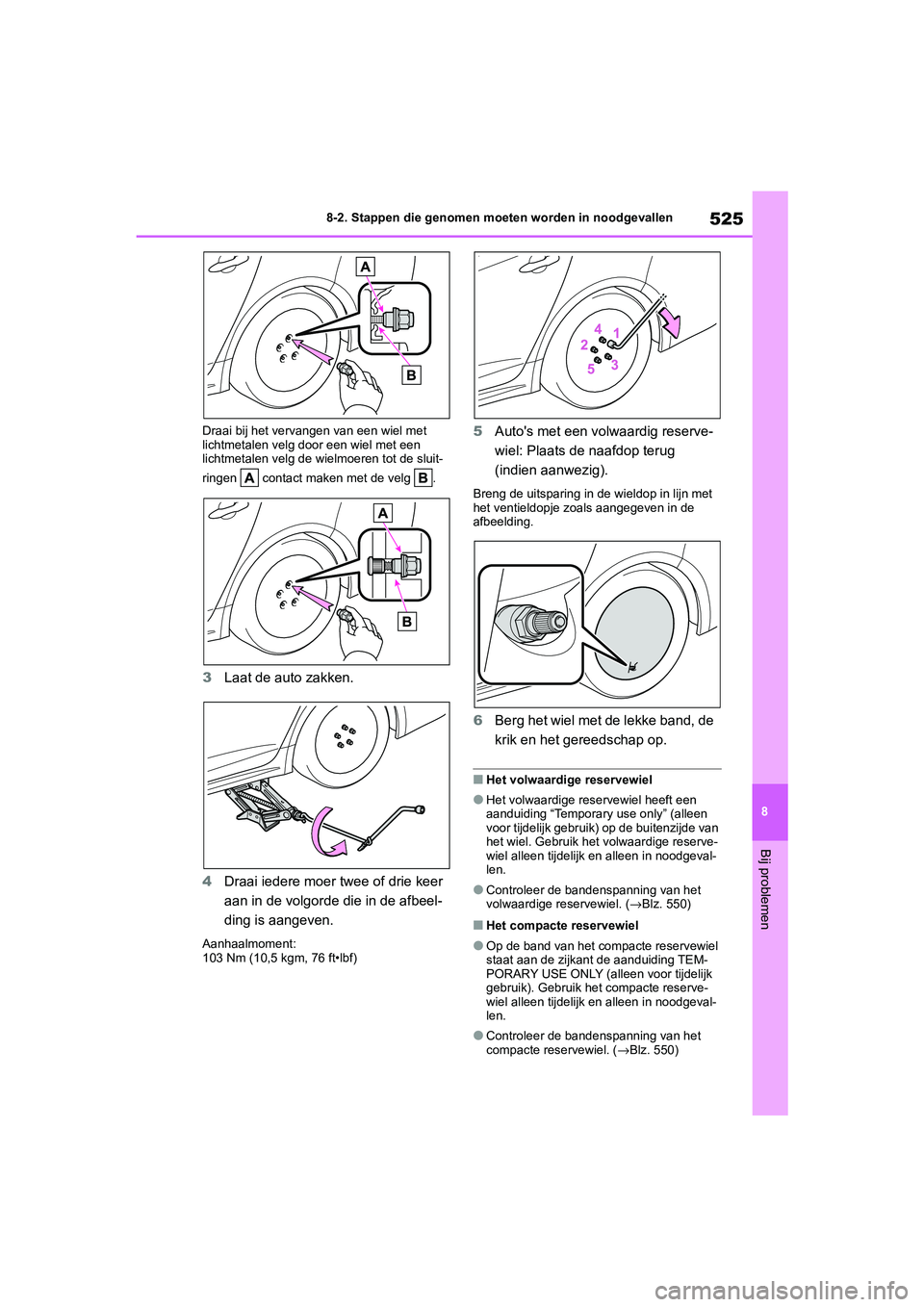

525
8
COROLLA HV_TMMT_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Draai bij het vervangen van een wiel met
lichtmetalen velg door een wiel met een
lichtmetalen velg de wielmoeren tot de sluit-
ringen contact maken met de velg .
3
Laat de auto zakken.
4 Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
5Auto's met een volwaardig reserve-
wiel: Plaats de naafdop terug
(indien aanwezig).
Breng de uitsparing in de wieldop in lijn met
het ventieldopje zoals aangegeven in de
afbeelding.
6Berg het wiel met de lekke band, de
krik en het gereedschap op.
■Het volwaardige reservewiel
●Het volwaardige reservewiel heeft een
aanduiding “Temporary use only” (alleen
voor tijdelijk gebruik) op de buitenzijde van
het wiel. Gebruik het v olwaardige reserve-
wiel alleen tijdelijk en alleen in noodgeval-
len.
●Controleer de bandenspanning van het
volwaardige reservewiel. ( →Blz. 550)
■Het compacte reservewiel
●Op de band van het compacte reservewiel
staat aan de zijkant de aanduiding TEM-
PORARY USE ONLY (alleen voor tijdelijk
gebruik). Gebruik het compacte reserve-
wiel alleen tijdelijk en alleen in noodgeval-
len.
●Controleer de bandenspanning van het
compacte reservewiel. ( →Blz. 550)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 525 Thursday, October 3, 2019 10:56 AM

526
COROLLA HV_TMMT_EE8-2. Stappen die genomen moeten worden in noodgevallen
■Bij gebruik van het compacte reserve-
wiel
De auto ligt lager op de weg als het compacte
reservewiel is gemonteerd dan wanneer er
gereden wordt met de standaardbanden.
■Na het vervangen van het wiel
Het bandenspanningswaarschuwingssys-
teem moet worden gereset. ( →Blz. 467)
■Bij gebruik van het reservewiel
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender,
waardoor een te lage bandenspanning hier-
van niet wordt aangegeven door het banden-
spanningswaarschuwingssysteem. Verder
zal, als u het reservewiel monteert nadat het
waarschuwingslampje voor een lage banden-
spanning is gaan branden, dit lampje blijven
branden.
■Als uw auto een lekke voorband krijgt
op een weg die bedekt is met sneeuw of
ijs
Vervang een van de achterwielen van de
auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer
sneeuwkettingen op de voorwielen:
1 Vervang het wiel links of rechts achter
door het compacte reservewiel.
2 Vervang het wiel met de lekke voorband
door het wiel dat van de achterzijde
afkomstig is.
3 Monteer sneeuwkettingen op de voorwie-
len.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 526 Thursday, October 3, 2019 10:56 AM

527
8
COROLLA HV_TMMT_EE 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

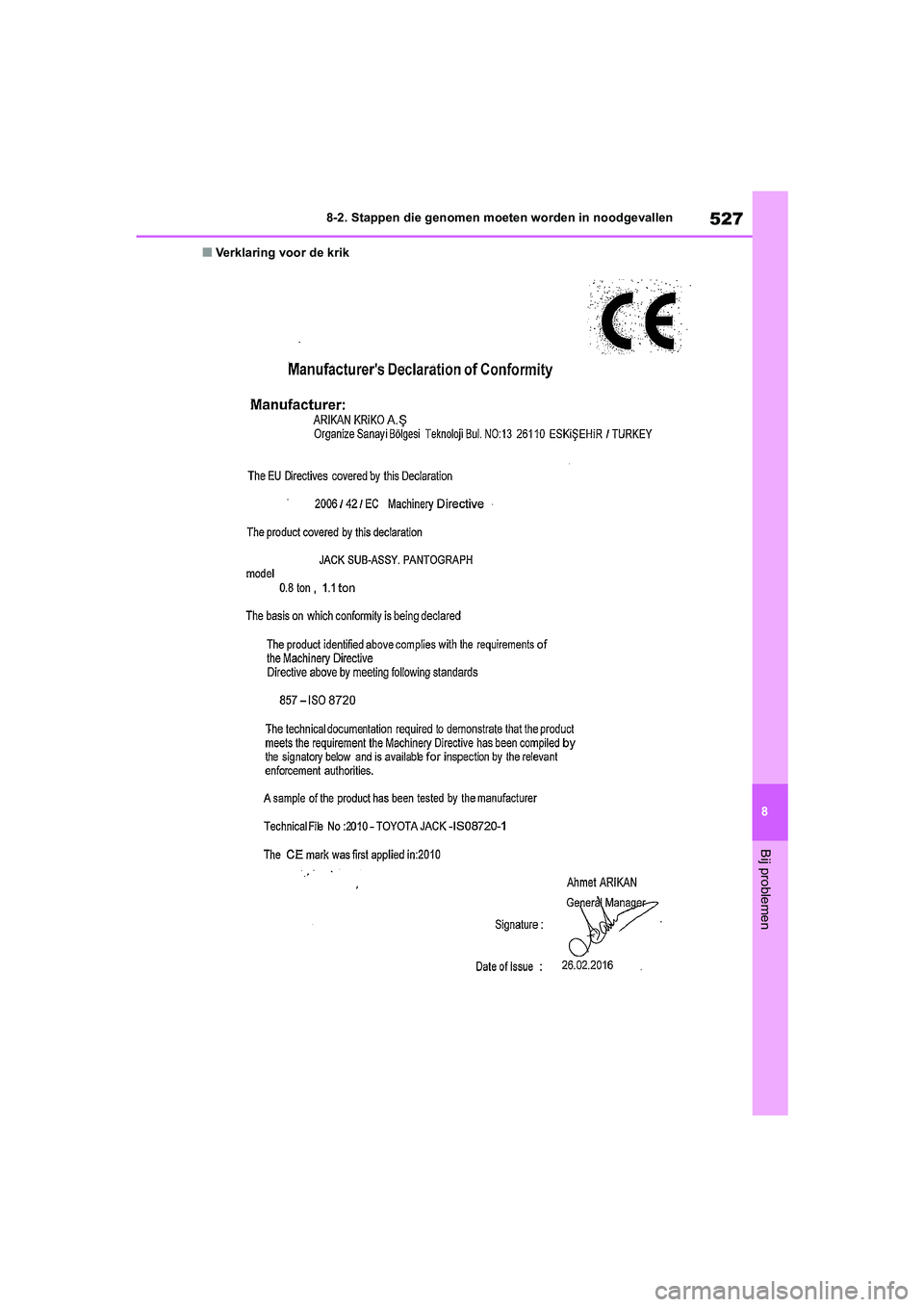

■Verklaring voor de krik
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 527
