104
COROLLA HV_TMMT_EE2-1. Instrumentenpaneel

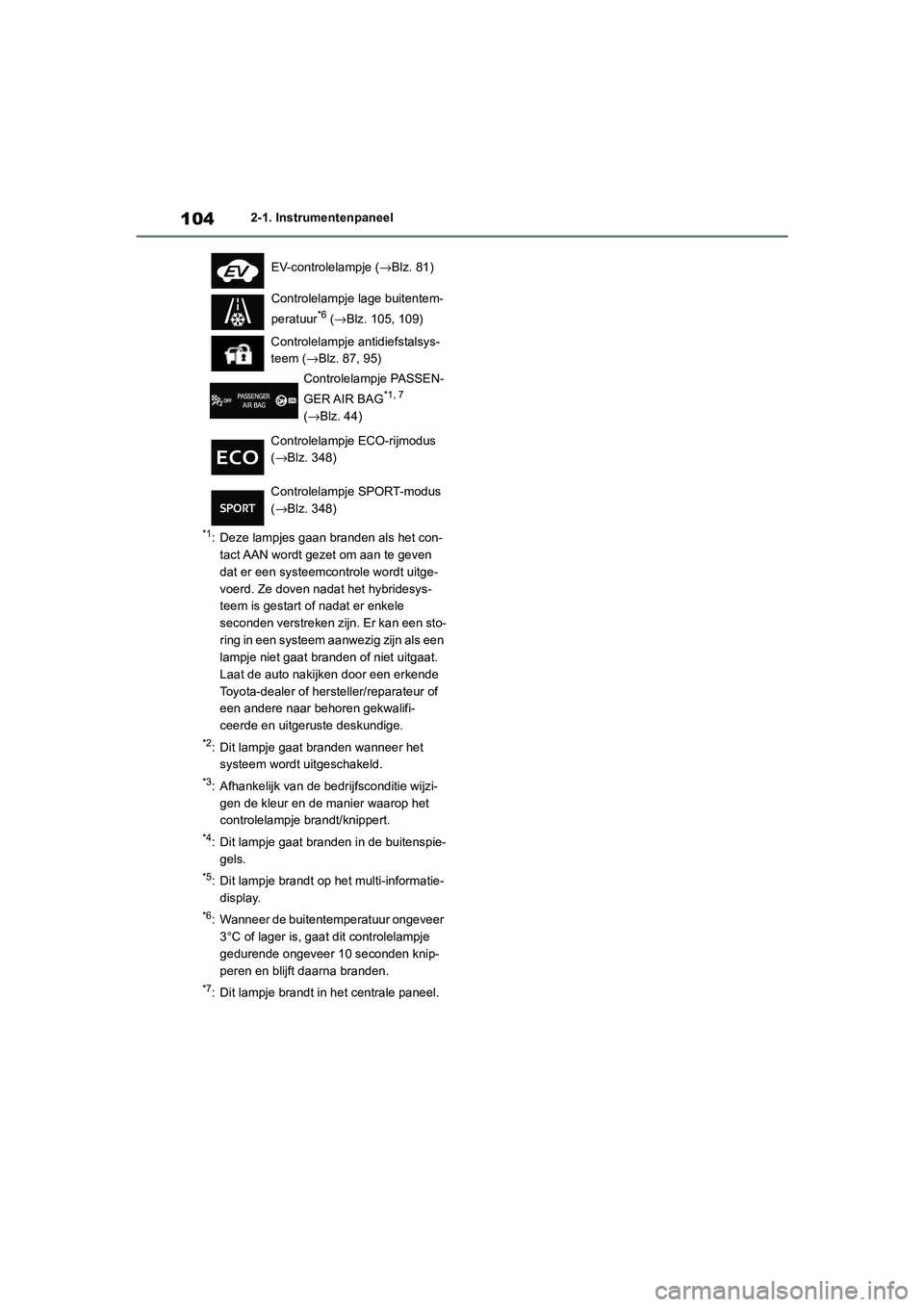

*1: Deze lampjes gaan branden als het con-
tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze doven nadat het hybridesys-
teem is gestart of nadat er enkele
seconden verstreken zijn. Er kan een sto-
ring in een systeem aanwezig zijn als een
lampje niet gaat branden of niet uitgaat.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*2: Dit lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*3: Afhankelijk van de bedr ijfsconditie wijzi-
gen de kleur en de manier waarop het
controlelampje brandt/knippert.
*4: Dit lampje gaat branden in de buitenspie- gels.
*5: Dit lampje brandt op het multi-informatie-display.
*6: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knip-
peren en blijft daarna branden.
*7: Dit lampje brandt in het centrale paneel. EV-controlelampje (
→Blz. 81)
Controlelampje lage buitentem-
peratuur
*6 ( → Blz. 105, 109)
Controlelampje antidiefstalsys-
teem ( →Blz. 87, 95)
Controlelampje PASSEN-
GER AIR BAG
*1, 7
( → Blz. 44)
Controlelampje ECO-rijmodus
( → Blz. 348)
Controlelampje SPORT-modus
( → Blz. 348)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 104 Thursday, October 3, 2019 10:56 AM

105
2
COROLLA HV_TMMT_EE 2-1. Instrumentenpaneel

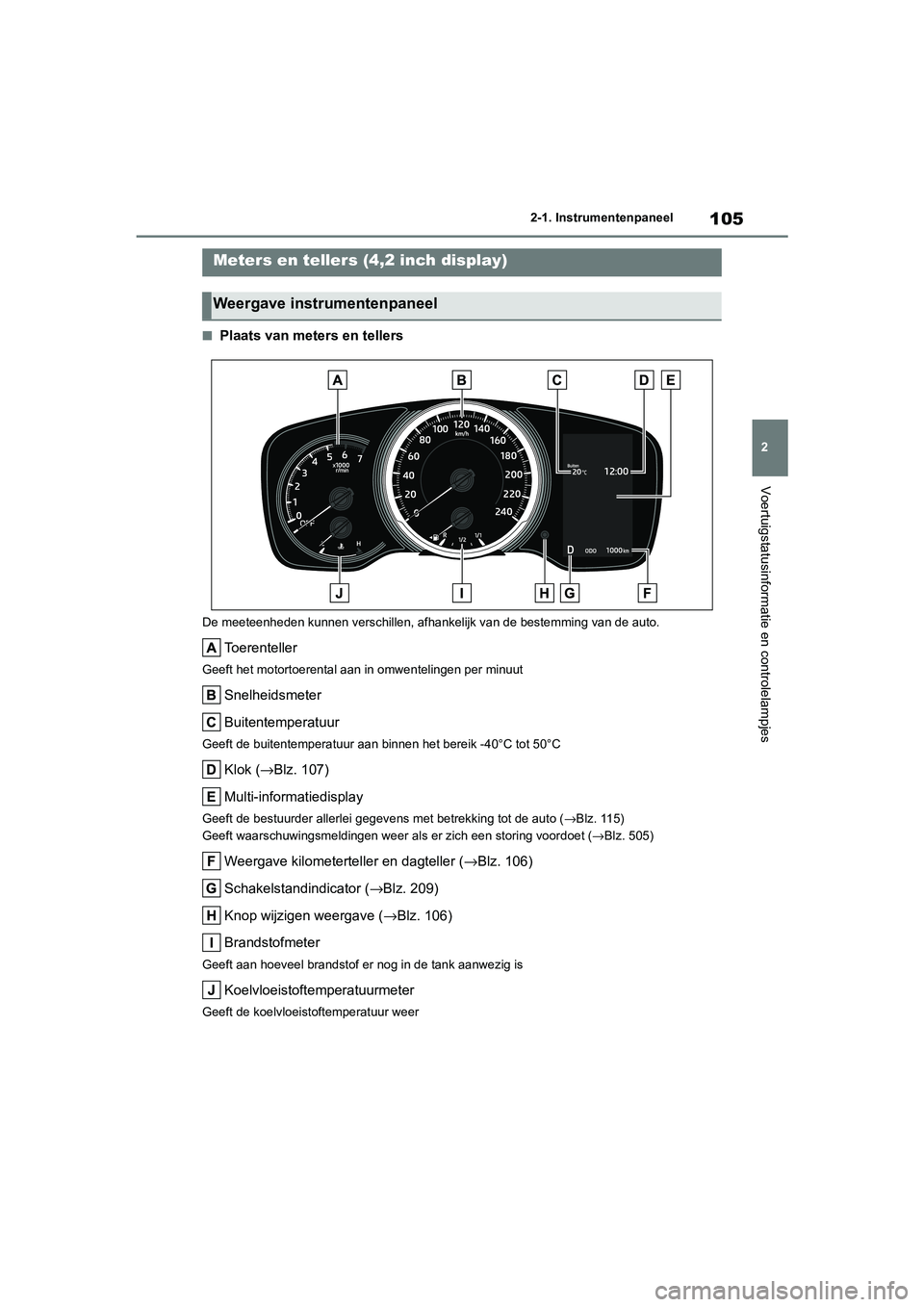

Voertuigstatusinformatie en controlelampjes
■Plaats van meters en tellers
De meeteenheden kunnen verschillen, afhankelijk van de bestemmi
ng van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Klok (→Blz. 107)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegev ens met betrekking tot de auto (→Blz. 115)
Geeft waarschuwingsmeldingen weer als er zich een storing voord oet (→Blz. 505)
Weergave kilometerteller en dagteller ( →Blz. 106)
Schakelstandindicator ( →Blz. 209)
Knop wijzigen weergave ( →Blz. 106)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Meters en tellers (4,2 inch display)
Weergave instrumentenpaneel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 105 Thursday, October 3, 2019 10:56 AM

106
COROLLA HV_TMMT_EE2-1. Instrumentenpaneel

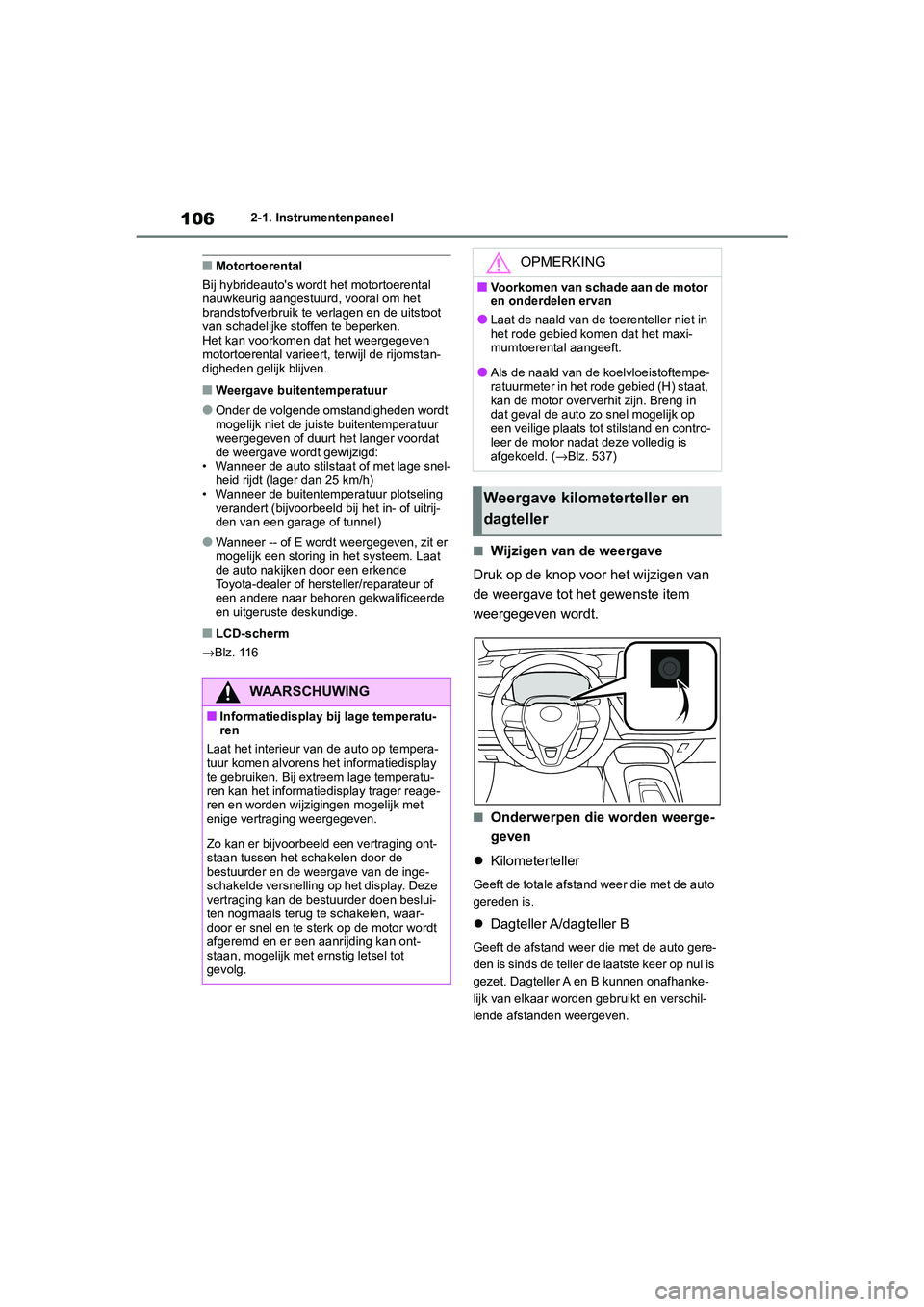

■Motortoerental
Bij hybrideauto's wordt het motortoerental
nauwkeurig aangestuurd, vooral om het
brandstofverbruik te verlagen en de uitstoot
van schadelijke stoffen te beperken.
Het kan voorkomen dat het weergegeven
motortoerental varieert, terwijl de rijomstan-
digheden gelijk blijven.
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■LCD-scherm
→ Blz. 116
■Wijzigen van de weergave
Druk op de knop voor het wijzigen van
de weergave tot het gewenste item
weergegeven wordt.
■Onderwerpen die worden weerge-
geven
 Kilometerteller
Geeft de totale afstand weer die met de auto
gereden is.
Dagteller A/dagteller B
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhanke-
lijk van elkaar worden ge bruikt en verschil-
lende afstanden weergeven.
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het informatiedisplay trager reage-
ren en worden wijzigingen mogelijk met
enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met ernstig letsel tot
gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( →Blz. 537)
Weergave kilometerteller en
dagteller
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 106 Thursday, October 3, 2019 10:56 AM

107
2
COROLLA HV_TMMT_EE 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Geef om een dagteller te resetten de
gewenste dagteller weer en houd vervol-
gens de knop voor het wijzigen van de weer-
gave ingedrukt.

Regeling instrumentenverlichting
Geeft het display voor de regeling van de
verlichting van het instrumentenpaneel weer.
• De helderheid van de verlichting van het
instrumentenpaneel kan apart worden
ingesteld voor wel en niet brandende ach-
terlichten.
• Geef om de helderheid in te stellen het display voor de regeling van de verlichting
van het instrumentenpaneel weer en houd
de knop voor het wijzigen van de weer-
gave ingedrukt.
■Stel de minuten in op “00”.
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om “Clock : 00”
(klok : 00) te selecteren.
Druk op om de klok in te stellen op
het begin van het dichtstbijzijnde uur.
bijv.
1:00 - 1:29 → 1:00
1:30 - 1:59 → 2:00
■Wijzigen van de klok
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om “Clock : 00”
(klok : 00) te selecteren. 3
Houd ingedrukt.
4 Druk op of om het item te
selecteren dat gewijzigd moet wor-
den.
5 Druk op of om de instelling
te wijzigen.
De volgende functies kunnen worden
gewijzigd:
 12-uurs/24-uurs weergave
 Uur
 Minuut
■Klok afstellen
De klokken van onderstaande onderde-
len kunnen worden i ngesteld via het
scherm van het audiosysteem.
 Multi-informatiedisplay
 Scherm audiosysteem
■Instellen om de klok automatisch
te laten instelle n door het GPS
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4 Selecteer “Clock” (Klok).
5 Selecteer “Auto adjust by GPS”
(automatische instelling door GPS)
om dit in te schakelen.
Instellen van de klok
(auto's zonder
navigatie-/multimediasysteem)Instellen van de klok
(auto's met navigatie-/
multimediasysteem)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 107 Thursday, October 3, 2019 10:56 AM

108
COROLLA HV_TMMT_EE2-1. Instrumentenpaneel
■Handmatig instel
len van de klok
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4 Selecteer “Clock” (Klok).
5 Selecteer “Auto adjust by GPS”
(automatische instelling door GPS)
om dit uit te schakelen.
6 Instellen van de weergegeven tijd.
 Uur: Selecteer - of + bij “Hours”
(uren) om de uren in te stellen.
 Minuten: Selecteer - of + bij “Minu-
tes” (minuten) om de minuten in te
stellen.
 “:00”: Selecteer om de klok in te stel-
len op het begin v an het dichtstbij-
zijnde uur.
bijv.
1:00 - 1:29 → 1:00
1:30 - 1:59 → 2:00
■De tijdzone instellen
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4 Selecteer “Clock” (Klok).
5 Selecteer “Time zone” (tijdzone).
Selecteer de gewenste tijdzone.
■Instellen zomertijd
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”. 3
Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4 Selecteer “Clock” (Klok).
5 Selecteer “Daylight saving time”
(zomertijd) en vervolgens on/off
(aan/uit).
■Wijzigen van de klok tussen
12-uurs/24-uursnoteringweergave
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4 Selecteer “Clock” (Klok).
5 Selecteer “24-Hour time format”
(24-uursnotering) en vervolgens
on/off (aan/uit).
Als deze functie is uit geschakeld, wordt de
klok weergegeven in de 12-uursnotering.
■Scherm klokinstellingen (auto's met
navigatie-/multimediasysteem)
Als “Clock : 00” (klok : 00) wordt weergege-
ven als geselecteerd wordt op het
multi-informatiedisplay, is er mogelijk een sto-
ring aanwezig in het systeem. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 108 Thursday, October 3, 2019 10:56 AM

109
2
COROLLA HV_TMMT_EE 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

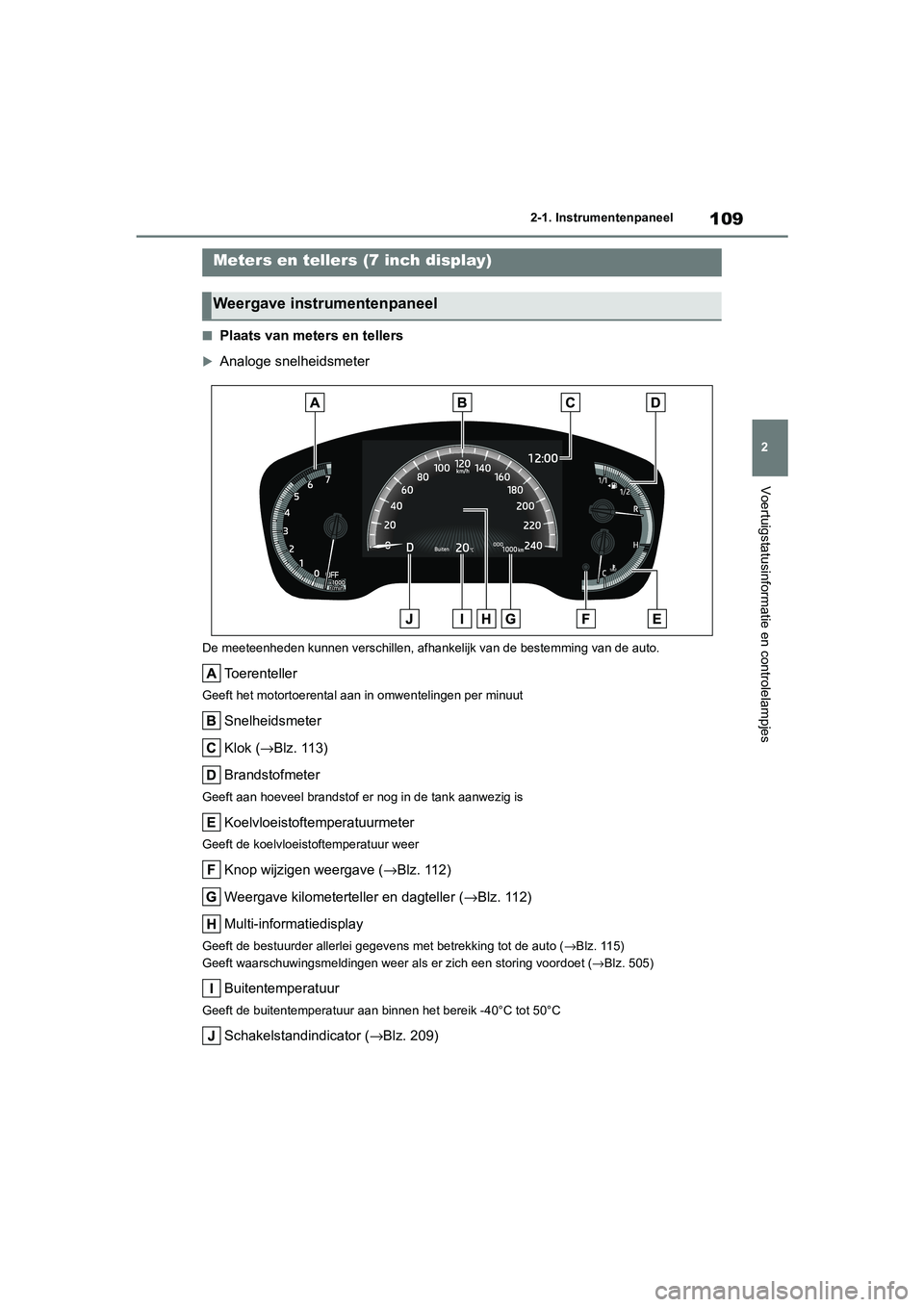

■Plaats van meters en tellers
Analoge snelheidsmeter
De meeteenheden kunnen verschillen, afhankelijk van de bestemmi
ng van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Klok (→Blz. 113)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Knop wijzigen weergave ( →Blz. 112)
Weergave kilometerteller en dagteller ( →Blz. 112)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegev ens met betrekking tot de auto (→Blz. 115)
Geeft waarschuwingsmeldingen weer als er zich een storing voord oet (→Blz. 505)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Schakelstandindicator ( →Blz. 209)
Meters en tellers (7 inch display)
Weergave instrumentenpaneel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 109 Thursday, October 3, 2019 10:56 AM

110
COROLLA HV_TMMT_EE2-1. Instrumentenpaneel


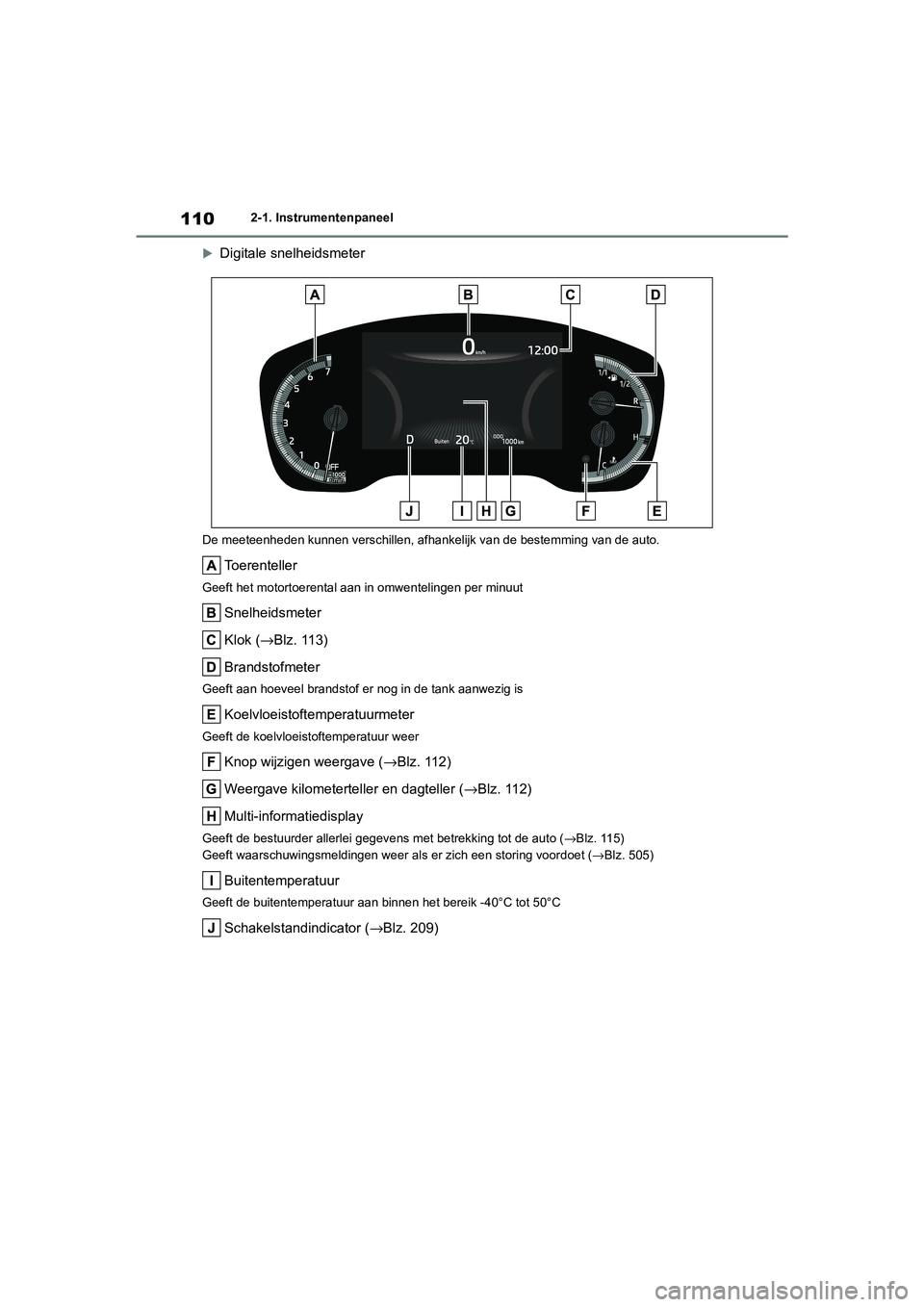

Digitale snelheidsmeter
De meeteenheden kunnen verschillen, afhankelijk van de bestemmi ng van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Klok (→Blz. 113)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Knop wijzigen weergave ( →Blz. 112)
Weergave kilometerteller en dagteller ( →Blz. 112)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegev ens met betrekking tot de auto (→Blz. 115)
Geeft waarschuwingsmeldingen weer als er zich een storing voord oet (→Blz. 505)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Schakelstandindicator ( →Blz. 209)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 110 Thursday, October 3, 2019 10:56 AM

111
2
COROLLA HV_TMMT_EE 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

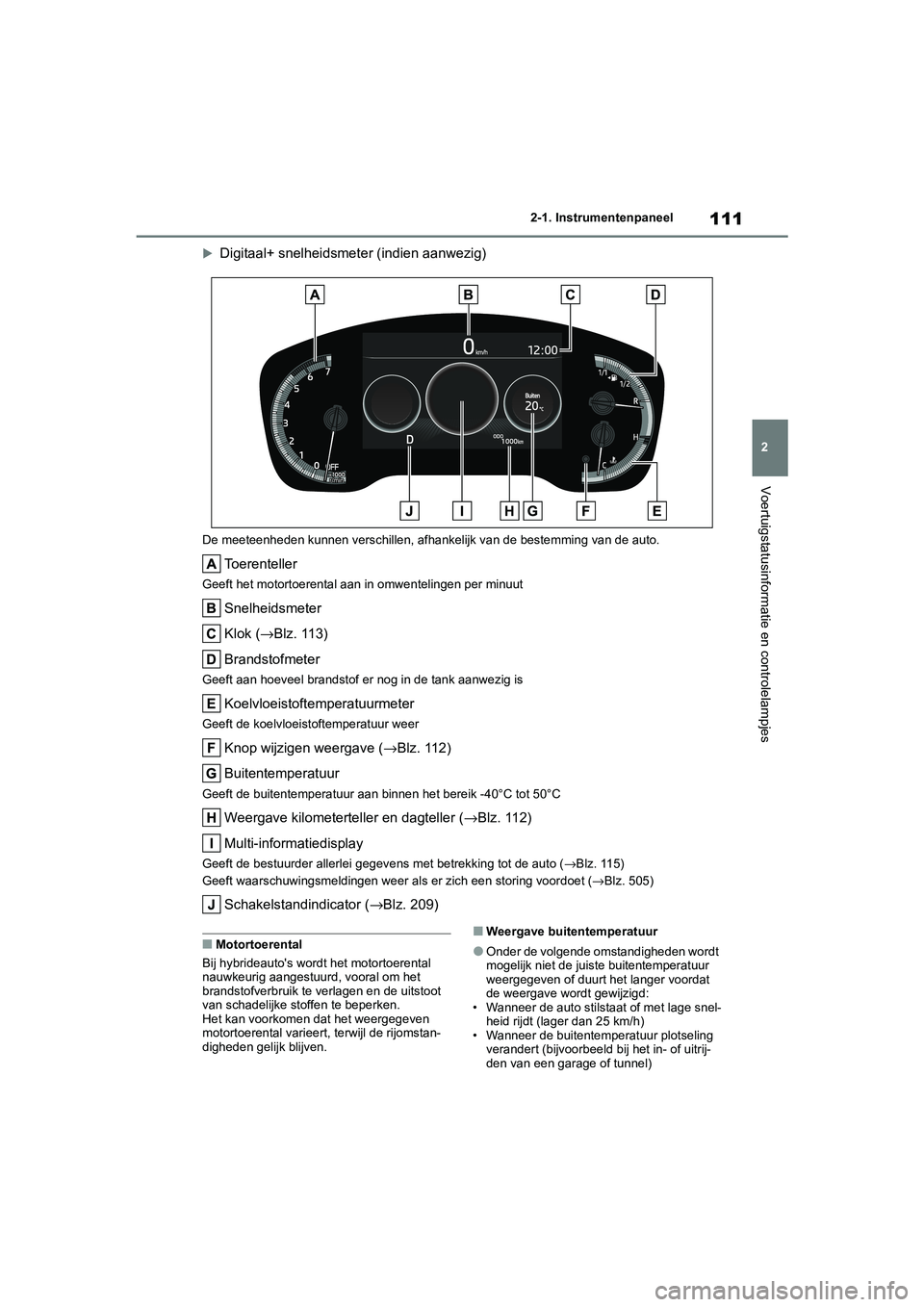

Digitaal+ snelheidsmeter (indien aanwezig)
De meeteenheden kunnen verschillen, afhankelijk van de bestemmi
ng van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Klok (→Blz. 113)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Knop wijzigen weergave ( →Blz. 112)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Weergave kilometerteller en dagteller ( →Blz. 112)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegev ens met betrekking tot de auto (→Blz. 115)
Geeft waarschuwingsmeldingen weer als er zich een storing voord oet (→Blz. 505)
Schakelstandindicator ( →Blz. 209)
■Motortoerental
Bij hybrideauto's wordt het motortoerental
nauwkeurig aangestuurd, vooral om het
brandstofverbruik te verlagen en de uitstoot
van schadelijke stoffen te beperken.
Het kan voorkomen dat het weergegeven
motortoerental varieert, terwijl de rijomstan-
digheden gelijk blijven.■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 111 Thursday, October 3, 2019 10:56 AM
