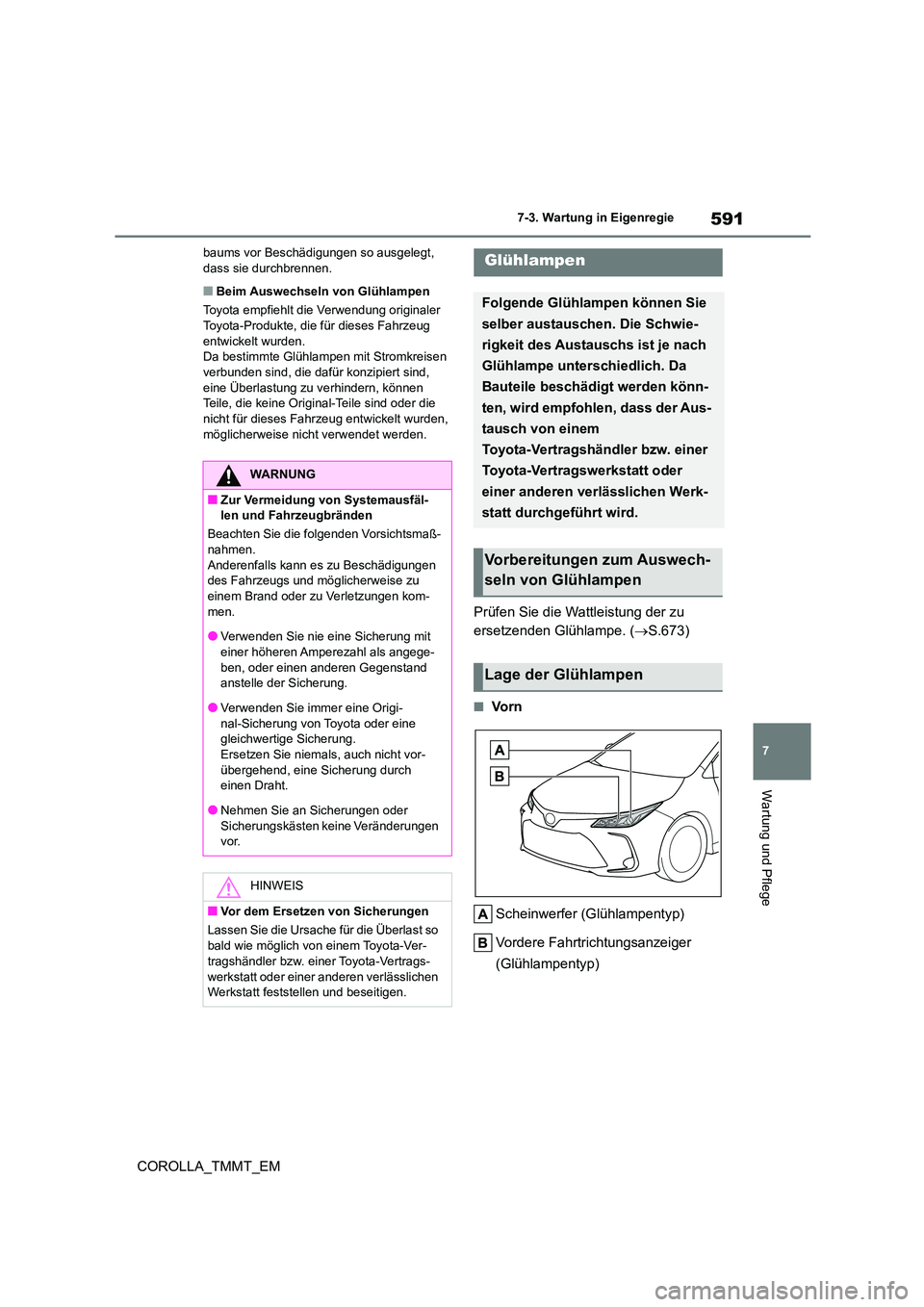

2020 TOYOTA COROLLA Betriebsanleitungen (in German)

591
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA_TMMT_EM
baums vor Beschädigungen so ausgelegt, dass sie durchbrennen.
■Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung originaler
Toyota-Produkte, die für dieses Fahrzeug
entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen
verbunden sind, die dafür konzipiert sind,
eine Überlastung zu verhindern, können Teile, die keine Original-Teile sind oder die
nicht für dieses Fahrzeug entwickelt wurden,
möglicherweise nicht verwendet werden.
Prüfen Sie die Wattleistung der zu
ersetzenden Glühlampe. ( S.673)
■Vo r n
Scheinwerfer (Glühlampentyp)
Vordere Fahrtrichtungsanzeiger
(Glühlampentyp)
WARNUNG
■Zur Vermeidung von Systemausfäl- len und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kom-
men.
●Verwenden Sie nie eine Sicherung mit
einer höheren Amperezahl als angege-
ben, oder einen anderen Gegenstand anstelle der Sicherung.
●Verwenden Sie immer eine Origi-
nal-Sicherung von Toyota oder eine
gleichwertige Sicherung. Ersetzen Sie niemals, auch nicht vor-
übergehend, eine Sicherung durch
einen Draht.
●Nehmen Sie an Sicherungen oder
Sicherungskästen keine Veränderungen
vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast so
bald wie möglich von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen verlässlichen Werkstatt feststellen und beseitigen.
Glühlampen
Folgende Glühlampen können Sie
selber austauschen. Die Schwie-
rigkeit des Austauschs ist je nach
Glühlampe unterschiedlich. Da
Bauteile beschädigt werden könn-
ten, wird empfohlen, dass der Aus-
tausch von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt durchgeführt wird.
Vorbereitungen zum Auswech-
seln von Glühlampen
Lage der Glühlampen

5927-3. Wartung in Eigenregie
COROLLA_TMMT_EM

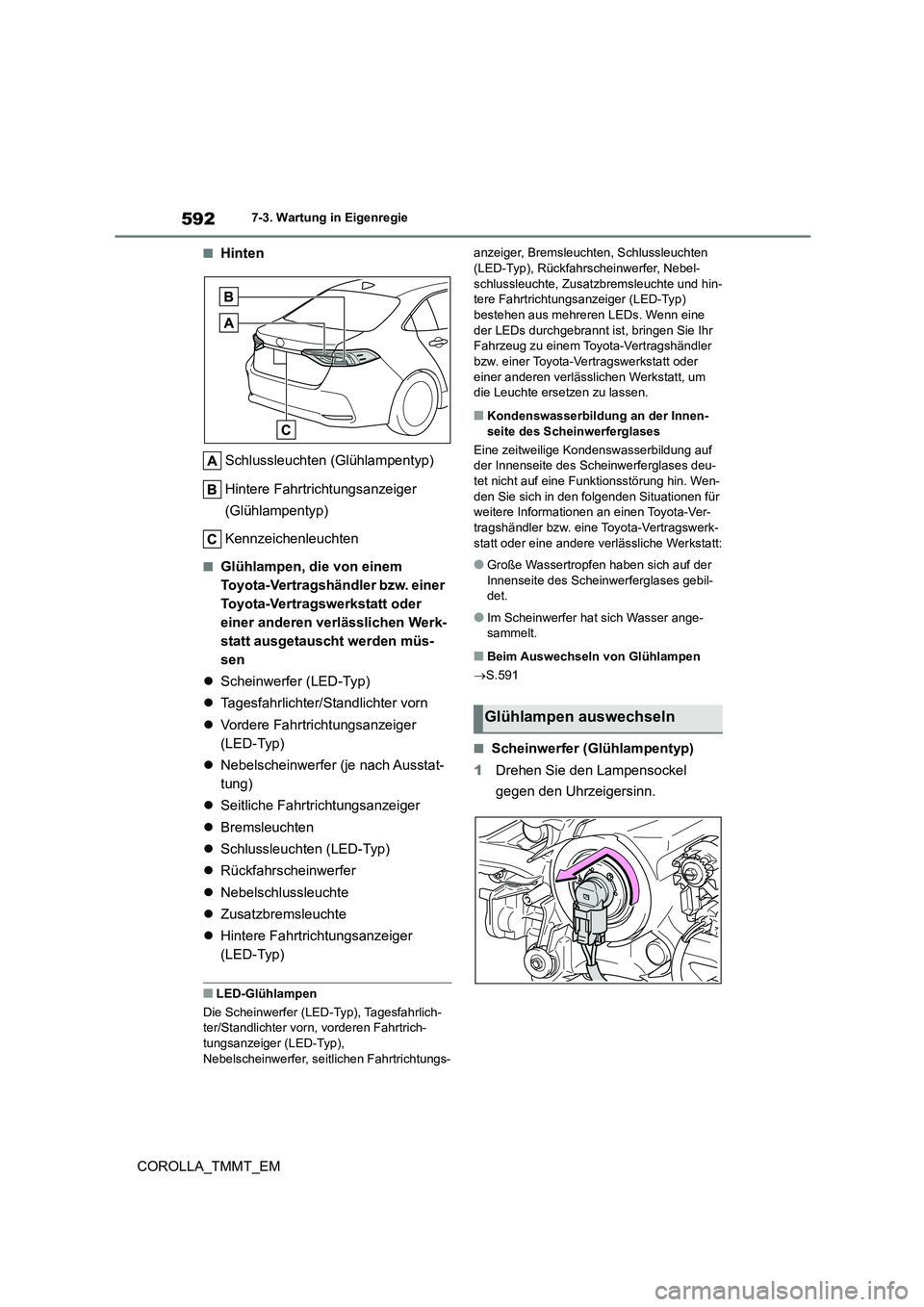

■Hinten
Schlussleuchten (Glühlampentyp)
Hintere Fahrtrichtungsanzeiger
(Glühlampentyp)
Kennzeichenleuchten
■Glühlampen, die von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt ausgetauscht werden müs-
sen
 Scheinwerfer (LED-Typ)
 Tagesfahrlichter/Standlichter vorn
 Vordere Fahrtrichtungsanzeiger
(LED-Typ)
 Nebelscheinwerfer (je nach Ausstat-
tung)
 Seitliche Fahrtrichtungsanzeiger
 Bremsleuchten
 Schlussleuchten (LED-Typ)
 Rückfahrscheinwerfer
 Nebelschlussleuchte
 Zusatzbremsleuchte
 Hintere Fahrtrichtungsanzeiger
(LED-Typ)
■LED-Glühlampen
Die Scheinwerfer (LED-Typ), Tagesfahrlich- ter/Standlichter vorn, vorderen Fahrtrich-
tungsanzeiger (LED-Typ),
Nebelscheinwerfer, seitlichen Fahrtrichtungs-
anzeiger, Bremsleuchten, Schlussleuchten (LED-Typ), Rückfahrscheinwerfer, Nebel-
schlussleuchte, Zusa tzbremsleuchte und hin-
tere Fahrtrichtungsanzeiger (LED-Typ) bestehen aus mehreren LEDs. Wenn eine
der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt, um
die Leuchte ersetzen zu lassen.
■Kondenswasserbildung an der Innen-
seite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases deu-
tet nicht auf eine Funktionsstörung hin. Wen-
den Sie sich in den folgenden Situationen für weitere Informationen an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche Werkstatt:
●Große Wassertropfen haben sich auf der
Innenseite des Scheinwerferglases gebil- det.
●Im Scheinwerfer hat sich Wasser ange-sammelt.
■Beim Auswechseln von Glühlampen
 S.591
■Scheinwerfer (Glühlampentyp)
1 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Glühlampen auswechseln

593
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA_TMMT_EM

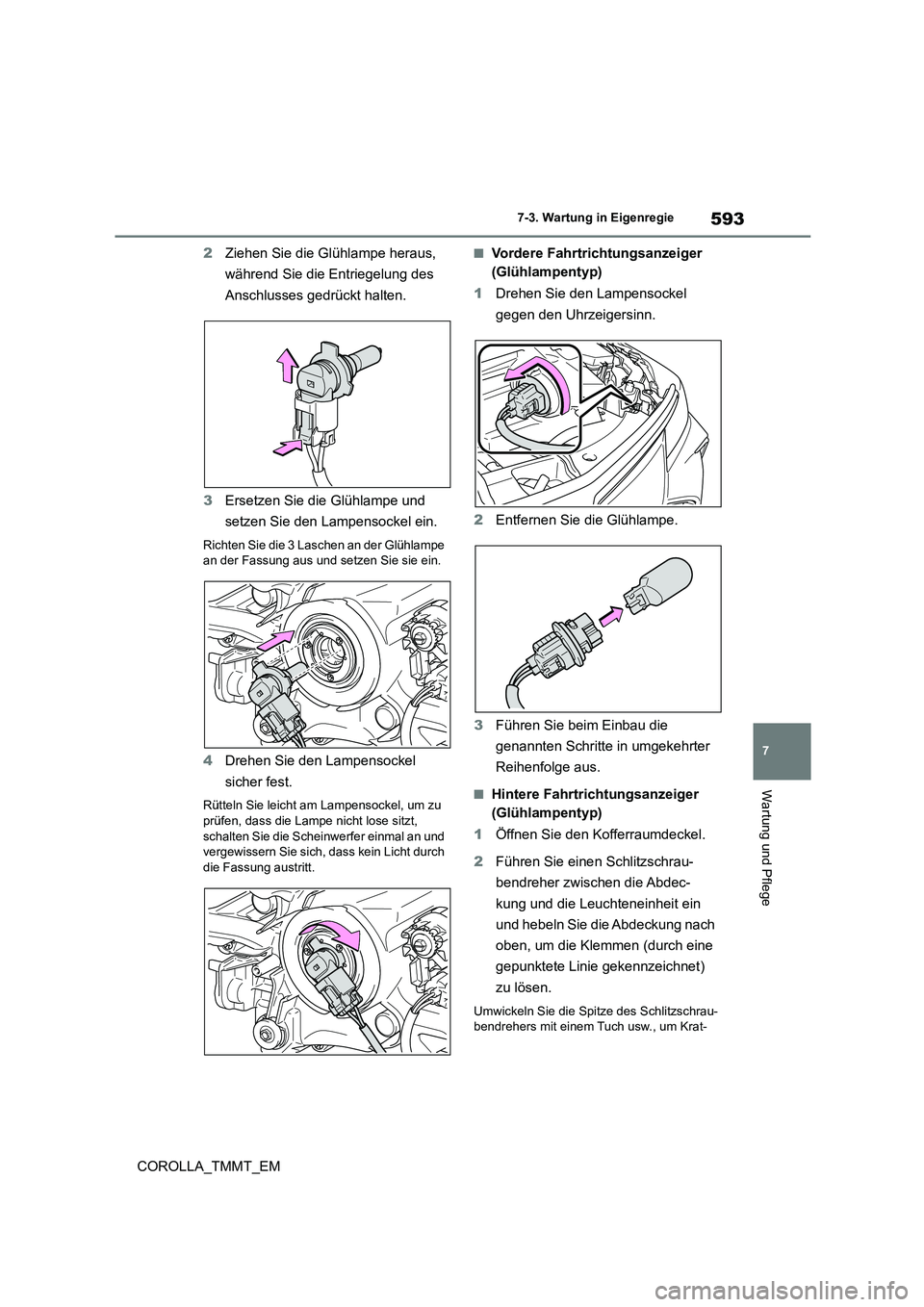

2 Ziehen Sie die Glühlampe heraus,
während Sie die Entriegelung des
Anschlusses gedrückt halten.
3 Ersetzen Sie die Glühlampe und
setzen Sie den Lampensockel ein.
Richten Sie die 3 Laschen an der Glühlampe
an der Fassung aus und setzen Sie sie ein.
4 Drehen Sie den Lampensockel
sicher fest.
Rütteln Sie leicht am Lampensockel, um zu
prüfen, dass die Lampe nicht lose sitzt,
schalten Sie die Scheinwerfer einmal an und vergewissern Sie sich, dass kein Licht durch
die Fassung austritt.
■Vordere Fahrtrichtungsanzeiger
(Glühlampentyp)
1 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
2 Entfernen Sie die Glühlampe.
3 Führen Sie beim Einbau die
genannten Schritte in umgekehrter
Reihenfolge aus.
■Hintere Fahrtrichtungsanzeiger
(Glühlampentyp)
1 Öffnen Sie den Kofferraumdeckel.
2 Führen Sie einen Schlitzschrau-
bendreher zwischen die Abdec-
kung und die Leuchteneinheit ein
und hebeln Sie die Abdeckung nach
oben, um die Klemmen (durch eine
gepunktete Linie gekennzeichnet)
zu lösen.
Umwickeln Sie die Spit ze des Schlitzschrau- bendrehers mit einem Tuch usw., um Krat-

5947-3. Wartung in Eigenregie
COROLLA_TMMT_EM
zer am Fahrzeug zu vermeiden.
3Ziehen Sie die Abdeckung in die
Richtung des Fahrzeughecks und
entfernen Sie die Abdeckung.
4 Entfernen Sie die 2 Schrauben und
entfernen Sie die Leuchteneinheit,
indem Sie sie gerade nach hinten
ziehen.
5 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
6 Entfernen Sie die Glühlampe.
7 Vollziehen Sie beim Einbau der
Glühlampe Schritte 6 und 5 in
umgekehrter Richtung.
8 Setzen Sie die Leuchteneinheit ein
und montieren Sie anschließend die
2 Schrauben.
Richten Sie beim Montieren die Führung
und den Stift der Leuchteneinheit an der
Fassung aus.

595
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA_TMMT_EM
9 Bringen Sie die Abdeckung an.
■Schlussleuchten (Glühlampentyp)
1 Öffnen Sie den Kofferraumdeckel,
entfernen Sie die Clips und ziehen
Sie die Abdeckung zurück.
2 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und neh-
men Sie ihn heraus.
3 Entfernen Sie die Glühlampe.
4 Führen Sie beim Einbau die
genannten Schritte in umgekehrter
Reihenfolge aus.
■Kennzeichenleuchten
1 Öffnen Sie den Kofferraumdeckel,
entfernen Sie die Clips und ziehen
Sie die Abdeckung zurück.
2 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
3 Entfernen Sie die Glühlampe.
4 Führen Sie beim Einbau die
genannten Schritte in umgekehrter
Reihenfolge aus.

5967-3. Wartung in Eigenregie
COROLLA_TMMT_EM

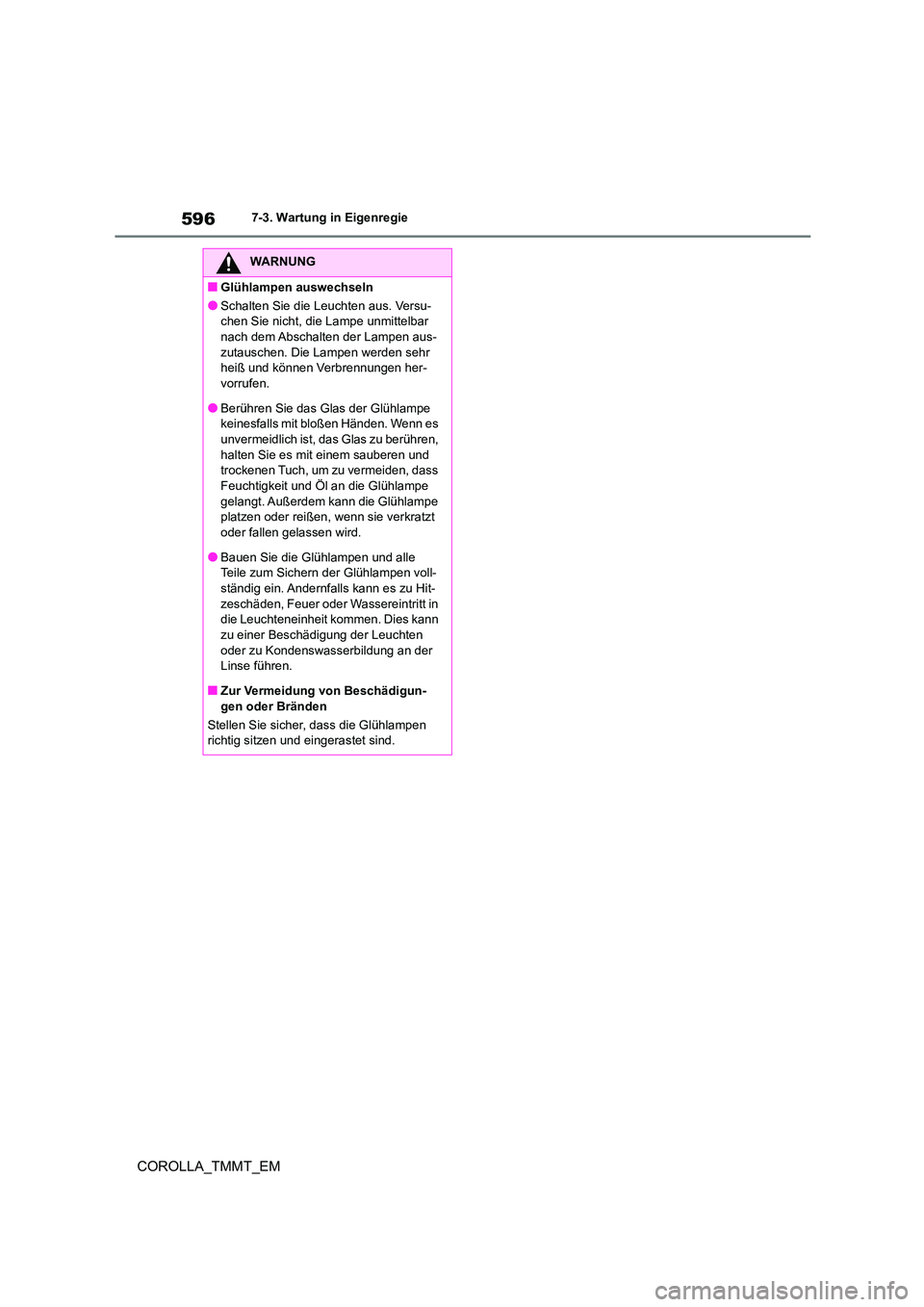

WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versu-
chen Sie nicht, die Lampe unmittelbar
nach dem Abschalten der Lampen aus- zutauschen. Die Lampen werden sehr
heiß und können Verbrennungen her-
vorrufen.
●Berühren Sie das Glas der Glühlampe
keinesfalls mit bloßen Händen. Wenn es
unvermeidlich ist, das Glas zu berühren, halten Sie es mit einem sauberen und
trockenen Tuch, um zu vermeiden, dass
Feuchtigkeit und Öl an die Glühlampe gelangt. Außerdem kann die Glühlampe
platzen oder reißen, wenn sie verkratzt
oder fallen gelassen wird.
●Bauen Sie die Glühlampen und alle
Teile zum Sichern der Glühlampen voll-
ständig ein. Andernfalls kann es zu Hit- zeschäden, Feuer oder Wassereintritt in
die Leuchteneinheit kommen. Dies kann
zu einer Beschädigung der Leuchten oder zu Kondenswasserbildung an der
Linse führen.
■Zur Vermeidung von Beschädigun-
gen oder Bränden
Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.

8
597
8
COROLLA_TMMT_EM

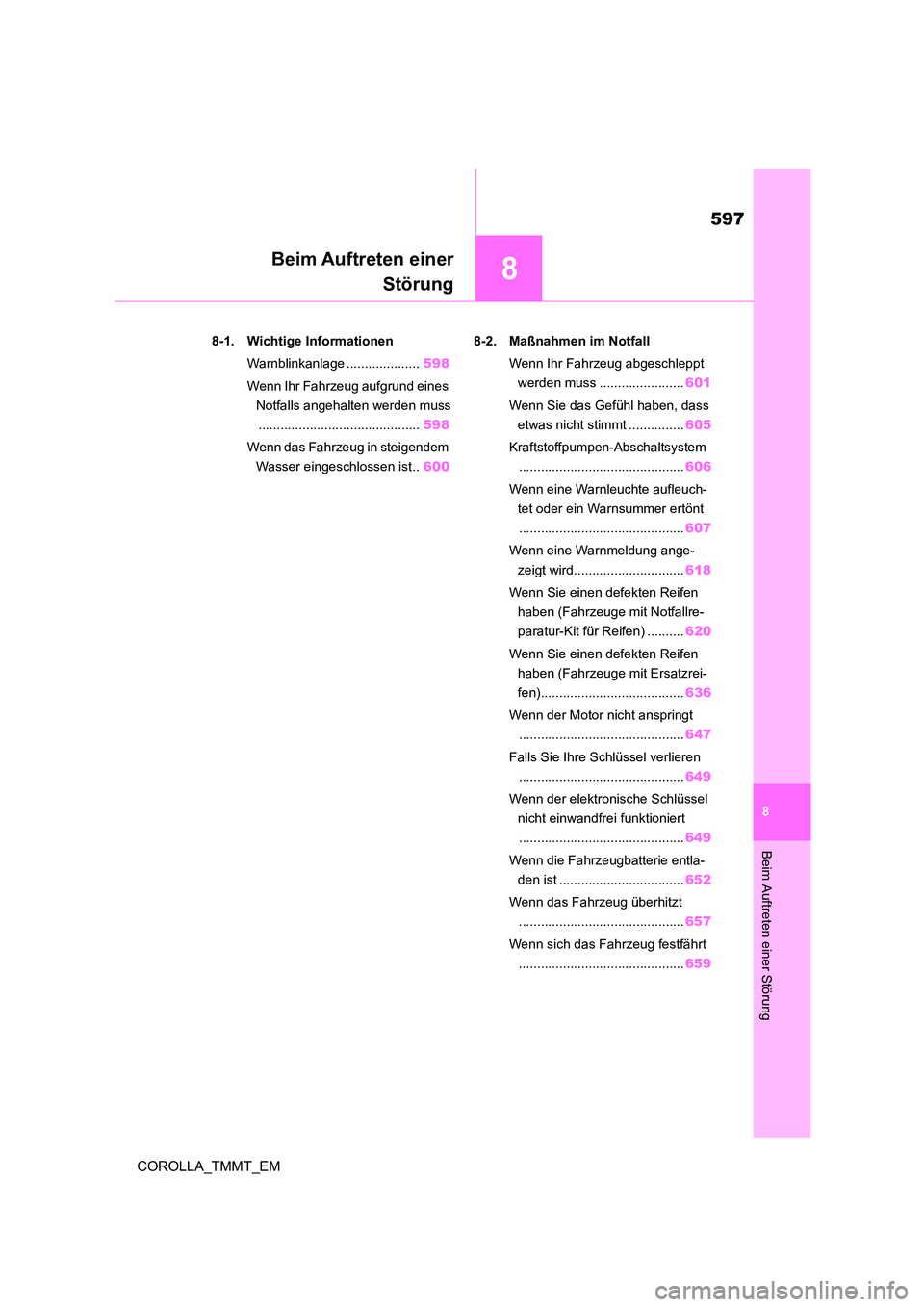

Beim Auftreten einer Störung
Beim Auftreten einer
Störung
.8-1. Wichtige Informationen
Warnblinkanlage .................... 598
Wenn Ihr Fahrzeug aufgrund eines
Notfalls angehalten werden muss
............................................ 598
Wenn das Fahrzeug in steigendem
Wasser eingeschlossen ist.. 600
8-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug abgeschleppt
werden muss ....................... 601
Wenn Sie das Gefühl haben, dass
etwas nicht stimmt ............... 605
Kraftstoffpumpen-Abschaltsystem
............................................. 606
Wenn eine Warnleuchte aufleuch-
tet oder ein Warnsummer ertönt
............................................. 607
Wenn eine Warnmeldung ange-
zeigt wird.............................. 618
Wenn Sie einen defekten Reifen
haben (Fahrzeuge mit Notfallre-
paratur-Kit für Reifen) .......... 620
Wenn Sie einen defekten Reifen
haben (Fahrzeuge mit Ersatzrei-
fen)....................................... 636
Wenn der Motor nicht anspringt
............................................. 647
Falls Sie Ihre Sc hlüssel verlieren
............................................. 649
Wenn der elektronische Schlüssel
nicht einwandfrei funktioniert
............................................. 649
Wenn die Fahrzeugbatterie entla-
den ist .................................. 652
Wenn das Fahrzeug überhitzt
............................................. 657
Wenn sich das Fahrzeug festfährt
............................................. 659

5988-1. Wichtige Informationen
COROLLA_TMMT_EM
8-1.Wichtige Informationen
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken darauf-
hin.
Um sie auszuschalten, drücken Sie den
Schalter erneut.
■Warnblinkanlage
●Die Batterie kann entladen werden, wenn
die Warnblinkanlage für eine längere Zeit
eingeschaltet ist, ohne dass der Motor läuft.
●Wenn einer der SRS-Airbags ausgelöst wird (sich entfaltet) oder bei einem starken
Aufprall von hinten wird die Warnblinkan-
lage automatisch eingeschaltet. Die Warnblinkanlage wird nach ca. 20
Minuten automatisch ausgeschaltet.
Drücken Sie den Schalter zweimal, um die Warnblinkanlage manuell aus-
zuschalten.
(Je nach Stärke des Aufpralls und den Kol- lisionsbedingungen wird die Warnblinkan-
lage möglicherweise nicht automatisch
eingeschaltet.)
1 Treten Sie das Bremspedal unun-
terbrochen mit beiden Füßen fest
herunter.
Pumpen Sie das Bremspedal nicht wieder-
holt, da dies den erforderlichen Kraftauf- wand zum Abbremsen des Fahrzeugs
erhöht.
2 Schalten Sie den Schalthebel auf N.
Wenn der Schalthebel auf N gestellt
wird
3 Halten Sie das Fahrzeug nach dem
Abbremsen an einer sicheren Stelle
am Straßenrand an.
4 Schalten Sie den Motor aus.
Wenn der Schalthebel nicht auf N
geschaltet werden kann
3 Betätigen Sie das Bremspedal wei-
terhin mit beiden Füßen, um das
Fahrzeug so stark wie möglich
abzubremsen.
4 Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsyst em: Stellen Sie
War nblinkanlage
Die Warnblinkanlage wird verwen-
det, um andere Fahrer zu warnen,
wenn das Fahrzeug aufgrund einer
Panne o. Ä. auf der Straße ange-
halten werden muss.
Bedienungsanleitung
Wenn Ihr Fahrzeug auf-
grund eines Notfalls ange-
halten werden muss
Führen Sie nur in einem Notfall, in
dem es unmöglich ist, das Fahr-
zeug auf herkömmliche Weise zu
stoppen, das folgende Verfahren
zum Anhalten des Fahrzeugs aus:
Anhalten des Fahrzeugs
