2020 TOYOTA COROLLA Betriebsanleitungen (in German)

103
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
COROLLA_TMMT_EM

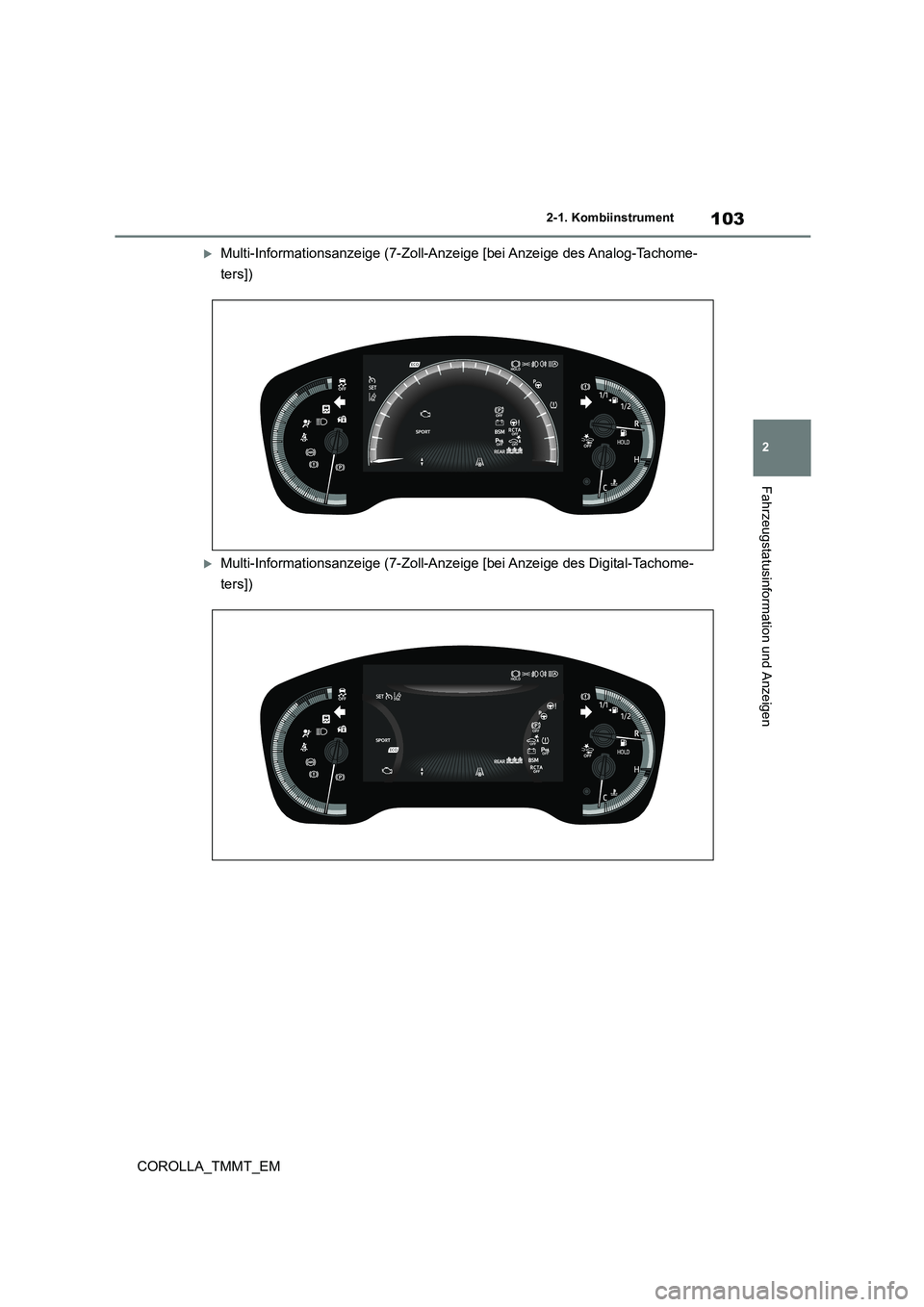

Multi-Informationsanzeige (7-Zoll-Anzeige [bei Anzeige des Analog-Tachome-
ters])
Multi-Informationsanzeige (7-Zoll-Anzeige [bei Anzeige des Digital-Tachome-
ters])

1042-1. Kombiinstrument
COROLLA_TMMT_EM

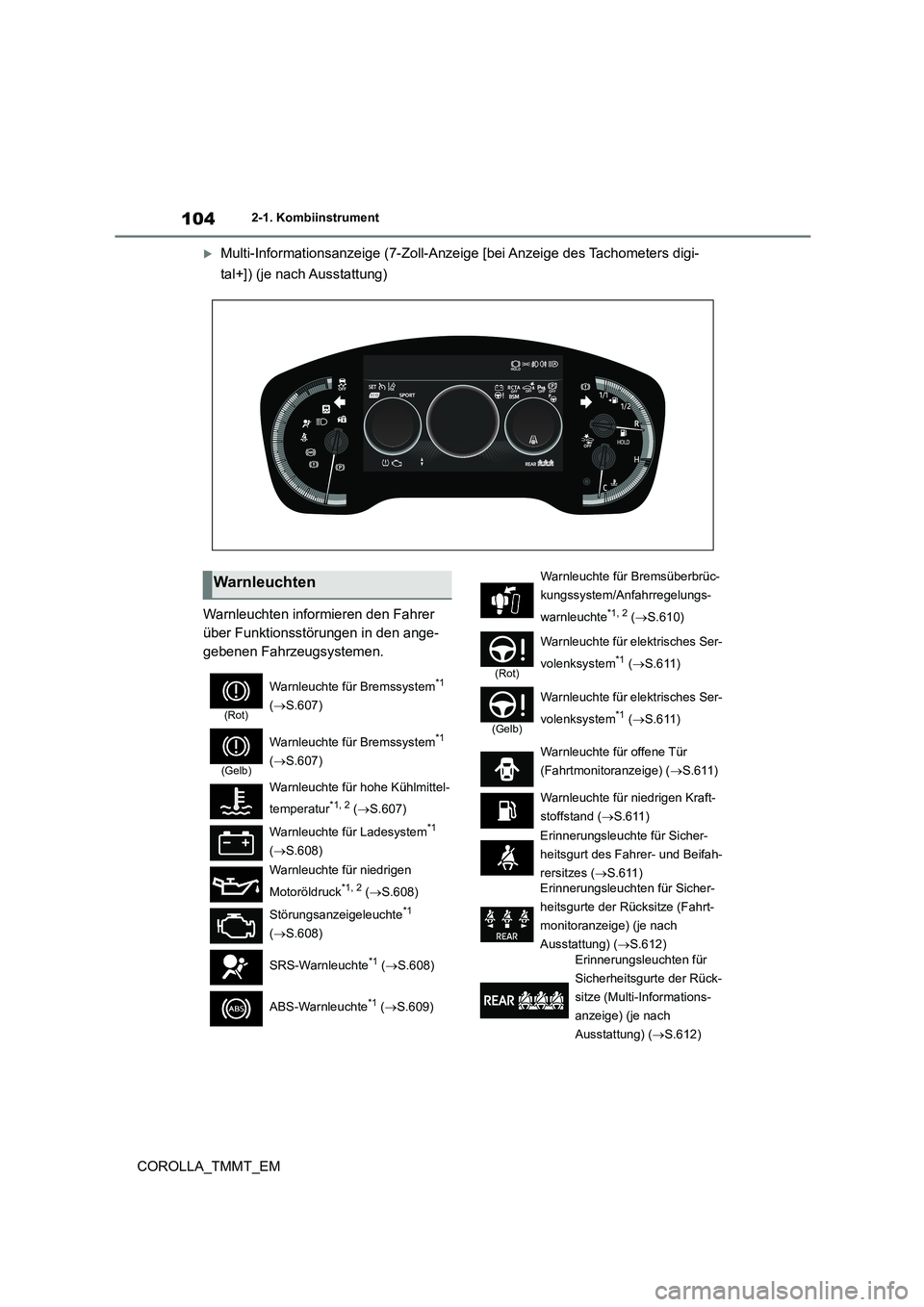

Multi-Informationsanzeige (7-Zoll-Anzeige [bei Anzeige des Tachometers digi-
tal+]) (je nach Ausstattung)
Warnleuchten informieren den Fahrer
über Funktionsstörungen in den ange-
gebenen Fahrzeugsystemen.
Warnleuchten
(Rot)
Warnleuchte für Bremssystem*1
( S.607)
(Gelb)
Warnleuchte für Bremssystem*1
( S.607)
Warnleuchte für hohe Kühlmittel-
temperatur*1, 2 ( S.607)
Warnleuchte für Ladesystem*1
( S.608)
Warnleuchte für niedrigen
Motoröldruck*1, 2 ( S.608)
Störungsanzeigeleuchte*1
( S.608)
SRS-Warnleuchte*1 ( S.608)
ABS-Warnleuchte*1 ( S.609)
Warnleuchte für Bremsüberbrüc-
kungssystem/Anfahrregelungs-
warnleuchte*1, 2 ( S.610)
(Rot)
Warnleuchte für elektrisches Ser-
volenksystem*1 ( S.611)
(Gelb)
Warnleuchte für elektrisches Ser-
volenksystem*1 ( S.611)
Warnleuchte für offene Tür
(Fahrtmonitoranzeige) ( S.611)
Warnleuchte für niedrigen Kraft-
stoffstand ( S.611)
Erinnerungsleuchte für Sicher-
heitsgurt des Fahrer- und Beifah-
rersitzes ( S.611)
Erinnerungsleuchten für Sicher-
heitsgurte der Rücksitze (Fahrt-
monitoranzeige) (je nach
Ausstattung) ( S.612) Erinnerungsleuchten für
Sicherheitsgurte der Rück-
sitze (Multi-Informations-
anzeige) (je nach
Ausstattung) ( S.612)

105
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
COROLLA_TMMT_EM
*1: Wenn der Motorschalter in ON gestellt
wird, schalten sich diese Leuchten ein,
um anzuzeigen, dass eine Systemprü-
fung durchgeführt wird. Sie erlöschen
nach dem Anlassen des Motors oder
nach einigen Sekunden. Es liegt mögli-
cherweise eine Funktionsstörung in
einem System vor, wenn die Leuchten
nicht aufleuchten oder nicht erlöschen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
*2: Fahrzeuge mit Multi-Informationsan-
zeige: Da diese Leuchten auf der
Multi-Informationsanzeige angezeigt wer-
den, leuchten sie nicht auf, wenn ein
Systemcheck, wie in*1 oben beschrieben,
durchgeführt wird.
Die Anzeigen informieren den Fahrer
über den Betriebszustand der verschie-
denen Systeme des Fahrzeugs.

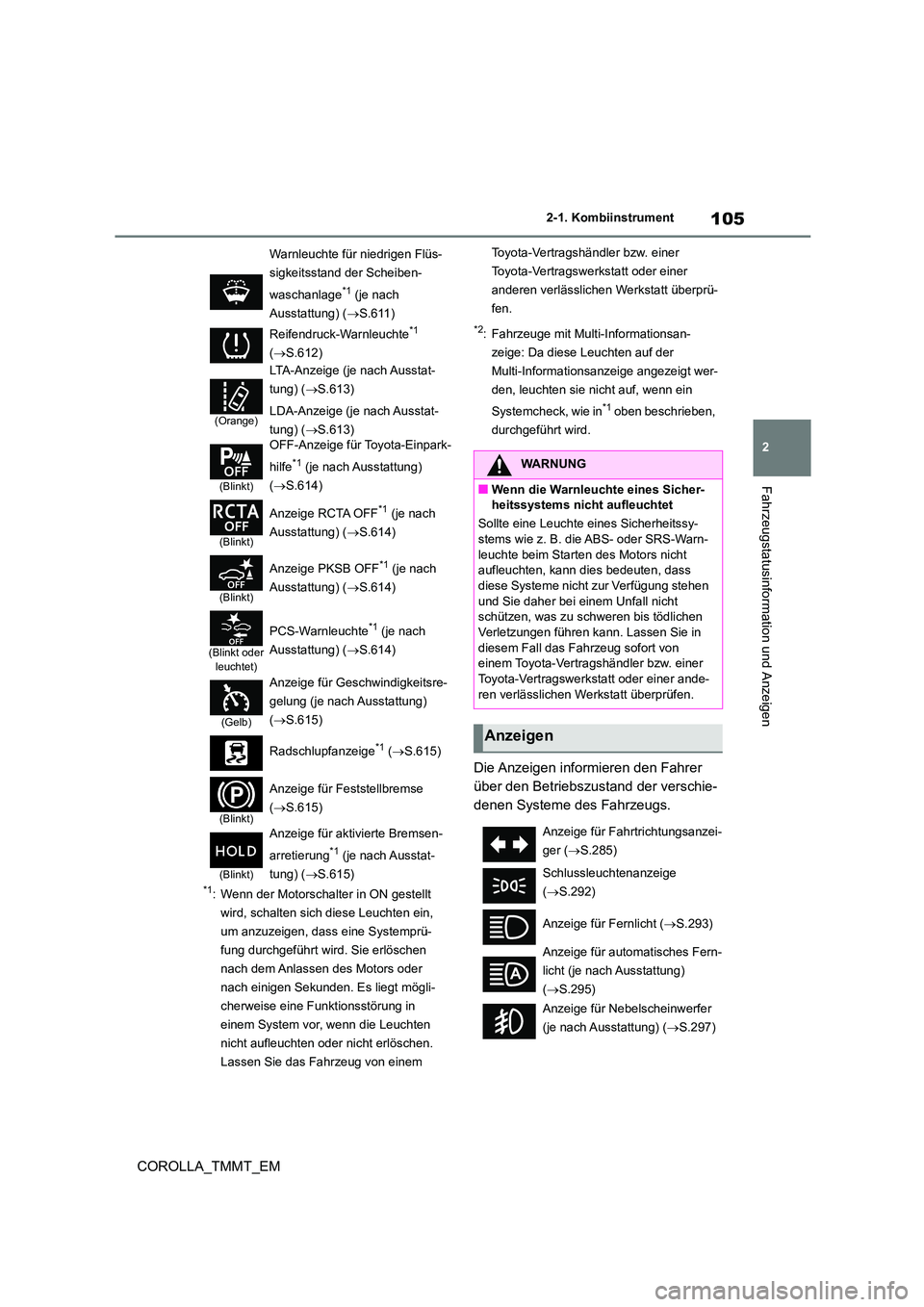

Warnleuchte für niedrigen Flüs-
sigkeitsstand der Scheiben-
waschanlage*1 (je nach
Ausstattung) ( S.611)
Reifendruck-Warnleuchte*1
( S.612)
(Orange)
LTA-Anzeige (je nach Ausstat-
tung) ( S.613)
LDA-Anzeige (je nach Ausstat-
tung) ( S.613)
(Blinkt)
OFF-Anzeige für Toyota-Einpark-
hilfe*1 (je nach Ausstattung)
( S.614)
(Blinkt)
Anzeige RCTA OFF*1 (je nach
Ausstattung) ( S.614)
(Blinkt)
Anzeige PKSB OFF*1 (je nach
Ausstattung) ( S.614)
(Blinkt oder leuchtet)
PCS-Warnleuchte*1 (je nach
Ausstattung) ( S.614)
(Gelb)
Anzeige für Geschwindigkeitsre-
gelung (je nach Ausstattung)
( S.615)
Radschlupfanzeige*1 ( S.615)
(Blinkt)
Anzeige für Feststellbremse
( S.615)
(Blinkt)
Anzeige für aktivierte Bremsen-
arretierung*1 (je nach Ausstat-
tung) ( S.615)
WARNUNG
■Wenn die Warnleuchte eines Sicher- heitssystems nicht aufleuchtet
Sollte eine Leuchte eines Sicherheitssy-
stems wie z. B. die ABS- oder SRS-Warn-
leuchte beim Starten des Motors nicht aufleuchten, kann dies bedeuten, dass
diese Systeme nicht zur Verfügung stehen
und Sie daher bei einem Unfall nicht schützen, was zu schweren bis tödlichen
Verletzungen führen kann. Lassen Sie in
diesem Fall das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
Anzeigen
Anzeige für Fahrtrichtungsanzei-
ger ( S.285)
Schlussleuchtenanzeige
( S.292)
Anzeige für Fernlicht ( S.293)
Anzeige für automatisches Fern-
licht (je nach Ausstattung)
( S.295)
Anzeige für Nebelscheinwerfer
(je nach Ausstattung) ( S.297)

1062-1. Kombiinstrument
COROLLA_TMMT_EM
*1: Wenn der Motorschalter in ON gestellt
wird, schalten sich diese Leuchten ein,
um anzuzeigen, dass eine Systemprü-
fung durchgeführt wird. Sie erlöschen
nach dem Anlassen des Motors oder
nach einigen Sekunden. Es liegt mögli-
cherweise eine Funktionsstörung in
einem System vor, wenn die Leuchten
nicht aufleuchten oder nicht erlöschen.
Nebelschlussleuchtenanzeige
( S.297)
PCS-Warnleuchte*1, 2 (je nach
Ausstattung) ( S.319)
Anzeige für Geschwindigkeitsre-
gelung (je nach Ausstattung)
( S.343, 355, 366) Anzeige für dynamische
Radar-Geschwindigkeitsrege-
lung (je nach Ausstattung)
( S.343, 355)
Anzeige “SET” für Geschwindig-
keitsregelung (je nach Ausstat-
tung) ( S.343, 355, 366)
*3
LTA-Anzeige (je nach Ausstat-
tung) ( S.330)
LDA-Anzeige (je nach Ausstat-
tung) ( S.339)
Außenspiegel-Anzeigen für
BSM*1, 4 (je nach Ausstattung)
( S.376)
BSM-Anzeige (je nach Ausstat-
tung) ( S.376)
OFF-Anzeige für Toyota-Ein-
parkhilfe*1, 2 (je nach Ausstat-
tung) ( S.394)
Anzeige RCTA OFF*1, 2 (je nach
Ausstattung) ( S.401)
Anzeige PKSB OFF*1, 2 (je nach
Ausstattung) ( S.406)
Anzeige für Geschwindigkeitsbe-
grenzung (je nach Ausstattung)
( S.369)
S-IPA-Anzeige*1 (je nach Aus-
stattung) ( S.421)
(Blinkt)
Radschlupfanzeige*1 (S.451)
Anzeige “TRC OFF”*1, 2(Fahrt-
monitoranzeige) ( S.452)
Anzeige VSC OFF*1, 2 (S.452)
Anzeige für das intelligente Ein-
stiegs- & Startsystem*5 (je nach
Ausstattung) ( S.274) Schaltanzeige (Fahrtmonitoran-
zeige) (je nach Ausstattung)
( S.284)
Schaltanzeige (Multi-Informati-
onsanzeige) (je nach Ausstat-
tung) ( S.284)
Anzeige für Feststellbremse
( S.286, 287)
Anzeige für Standby-Betrieb der
Bremsenarretierung*1 (je nach
Ausstattung) ( S.290)
Anzeige für aktivierte Bremsen-
arretierung*1 (je nach Ausstat-
tung) ( S.290)
Anzeige Auto EPB OFF*1, 2 (je
nach Ausstattung) ( S.286)
Anzeigeleuchte für ECO-Fahr-
betrieb*1(je nach Ausstattung)
( S.128)
Anzeige für niedrige Außentem-
peratur*6 ( S.112, 116)
Sicherheitsanzeige ( S.79, 98)
Anzeige “PASSENGER
AIR BAG”*1, 7 ( S.47)
Anzeige für den Modus Sport
( S.449)

107
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
COROLLA_TMMT_EM

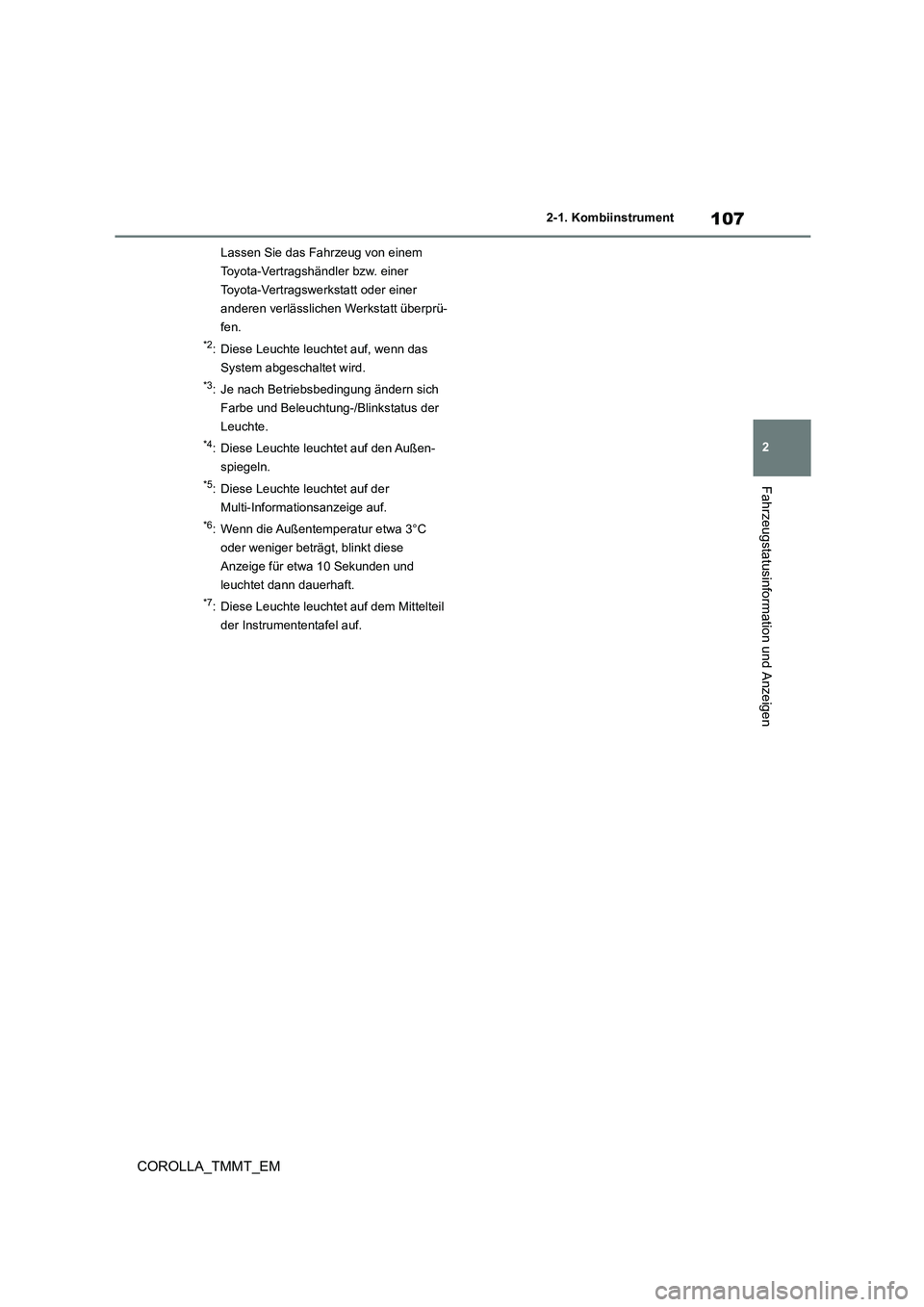

Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
*2: Diese Leuchte leuchtet auf, wenn das
System abgeschaltet wird.
*3: Je nach Betriebsbedingung ändern sich
Farbe und Beleuchtung-/Blinkstatus der
Leuchte.
*4: Diese Leuchte leuchtet auf den Außen-
spiegeln.
*5: Diese Leuchte leuchtet auf der
Multi-Informationsanzeige auf.
*6: Wenn die Außentemperatur etwa 3°C
oder weniger beträgt, blinkt diese
Anzeige für etwa 10 Sekunden und
leuchtet dann dauerhaft.
*7: Diese Leuchte leuchtet auf dem Mittelteil
der Instrumententafel auf.

1082-1. Kombiinstrument
COROLLA_TMMT_EM
■Lage der Anzeigen und Instrumente
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an
Uhr ( S.109)
Anzeige für Schalt- und Gangstellung (je nach Ausstattung) ( S.278)
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Fahrtmonitoranzeige ( S.122)
Taste zum Umschalten der Anzeige ( S.113)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Uhreinstelltasten ( S.109)
■Außentemperaturanzeige
●In den folgenden Situationen wird mögli-
cherweise nicht die korrekte Außentempe-
ratur angezeigt oder das Umschalten der
Anzeige dauert länger als gewöhnlich:
• Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weni ger als 25 km/h)
• Bei plötzlicher Änderung der Außentempe-
Anzeigen und Instrumente (Fahrtmonitoranzeige)
Instrumentenanzeige

109
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
COROLLA_TMMT_EM
ratur (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” oder “E” angezeigt wird, liegt möglicherweise eine Funktionsstörung des
Systems vor. Bringen Sie Ihr Fahrzeug zu
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt.
Verwenden Sie die Uhreinstelltasten
zum Einstellen der Uhr.
 Drücken Sie die Taste “+”, um die
angezeigte Zeit vorzustellen.
 Drücken Sie die Taste “-”, um die
angezeigte Zeit zurückzustellen.
■Uhreinstellung
Die Uhren auf Folgendem können mit
den Uhreinstelltasten oder auf dem
Bildschirm des Audiosystems einge-
stellt werden.
 Multi-Informationsanzeige
 Bildschirm des Audiosystems
■Manuelle Einstellung der
GPS-gesteuerten Uhr
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie zum Einschalten
“Auto-Anpassung mit GPS”.
6 Stellen Sie die angezeigte Zeit mit
den Uhreinstelltasten ein.
Vor-/Zurückstellen der angezeigten Zeit
 Wählen Sie “+” oder drücken Sie die
Taste “+”, um die angezeigte Zeit
vorzustellen.
 Wählen Sie “-” oder drücken Sie die
WARNUNG
■Die Informationsanzeige bei niedri-
gen Temperaturen
Nutzen Sie die Flüssigk ristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen
Temperaturen reagiert der Bildschirm der Informationsanzeige möglicherweise lang-
samer und Änderungen der Anzeige wer-
den verzögert eingeblendet.
Beispielsweise gibt es eine Verzögerung
zwischen dem Schalten durch den Fahrer
und der Anzeige der neuen Gangzahl auf der Anzeige. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut her-
unterschaltet, was eine heftige und über- mäßige Motorbremswirkung auslöst und
möglicherweise einen Unfall mit Todes-
folge oder Verletzungen verursacht.
HINWEIS
■Vermeidung von Schäden am Motor und seinen Bestandteilen
●Lassen Sie den Zeiger des Drehzahl-
messers nicht in den roten Bereich der
maximalen Motordrehzahl kommen.
●Der Motor überhitzt möglicherweise,
wenn die Warnleuchte für hohe Motor-
kühlmitteltemperatur aufleuchtet. Hal- ten Sie das Fahrzeug in diesem Fall
sofort an einer sicheren Stelle an und
überprüfen Sie den Motor, sobald er vollständig abgekühlt ist. ( S.657)
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system)
Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

1102-1. Kombiinstrument
COROLLA_TMMT_EM

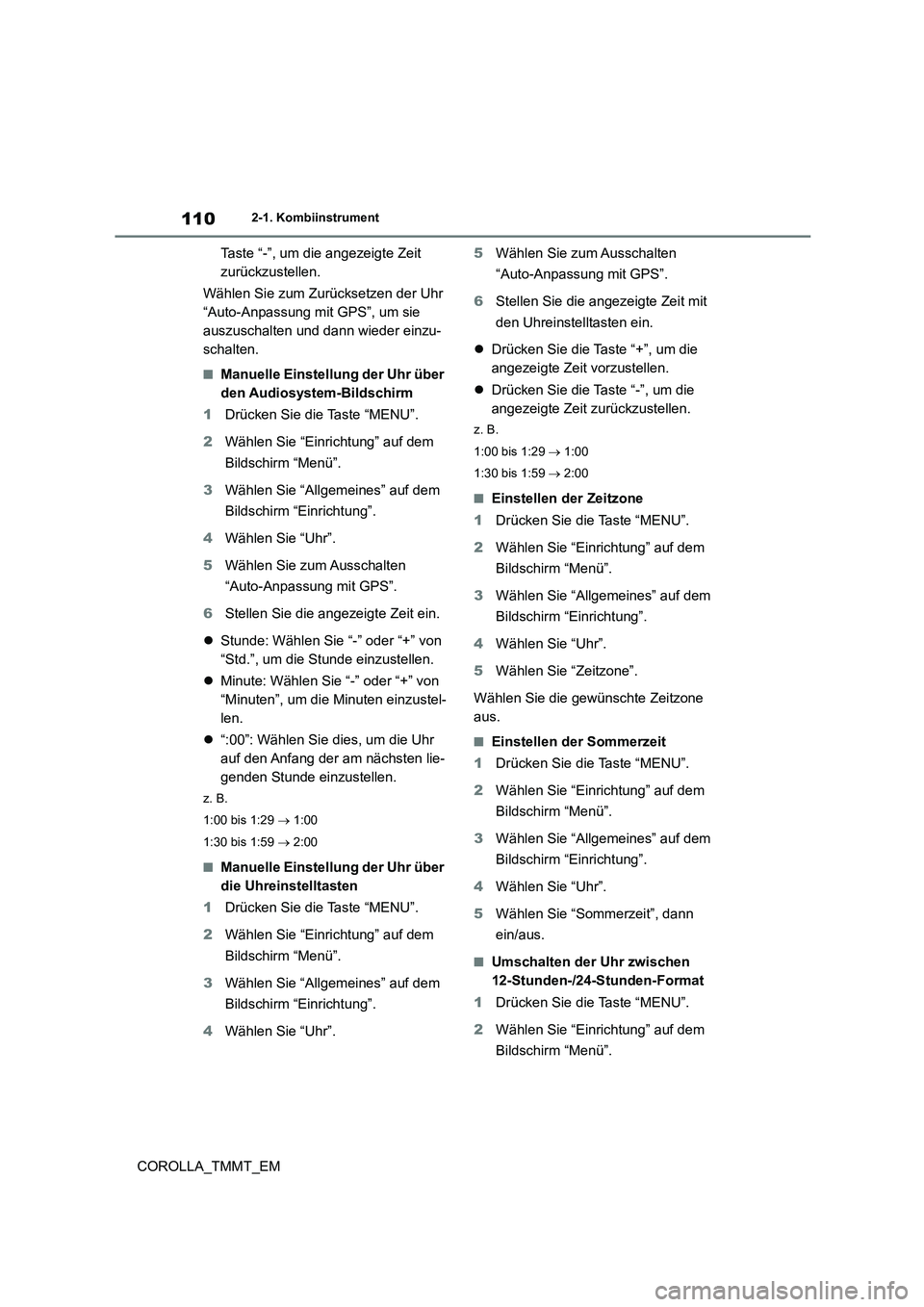

Taste “-”, um die angezeigte Zeit
zurückzustellen.
Wählen Sie zum Zurücksetzen der Uhr
“Auto-Anpassung mit GPS”, um sie
auszuschalten und dann wieder einzu-
schalten.
■Manuelle Einstellung der Uhr über
den Audiosystem-Bildschirm
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie zum Ausschalten
“Auto-Anpassung mit GPS”.
6 Stellen Sie die angezeigte Zeit ein.
 Stunde: Wählen Sie “-” oder “+” von
“Std.”, um die Stunde einzustellen.
 Minute: Wählen Sie “-” oder “+” von
“Minuten”, um die Minuten einzustel-
len.
 “:00”: Wählen Sie dies, um die Uhr
auf den Anfang der am nächsten lie-
genden Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Manuelle Einstellung der Uhr über
die Uhreinstelltasten
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie zum Ausschalten
“Auto-Anpassung mit GPS”.
6 Stellen Sie die angezeigte Zeit mit
den Uhreinstelltasten ein.
 Drücken Sie die Taste “+”, um die
angezeigte Zeit vorzustellen.
 Drücken Sie die Taste “-”, um die
angezeigte Zeit zurückzustellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Einstellen der Zeitzone
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Zeitzone”.
Wählen Sie die gewünschte Zeitzone
aus.
■Einstellen der Sommerzeit
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Sommerzeit”, dann
ein/aus.
■Umschalten der Uhr zwischen
12-Stunden-/24-Stunden-Format
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
