2020 TOYOTA COROLLA Betriebsanleitungen (in German)

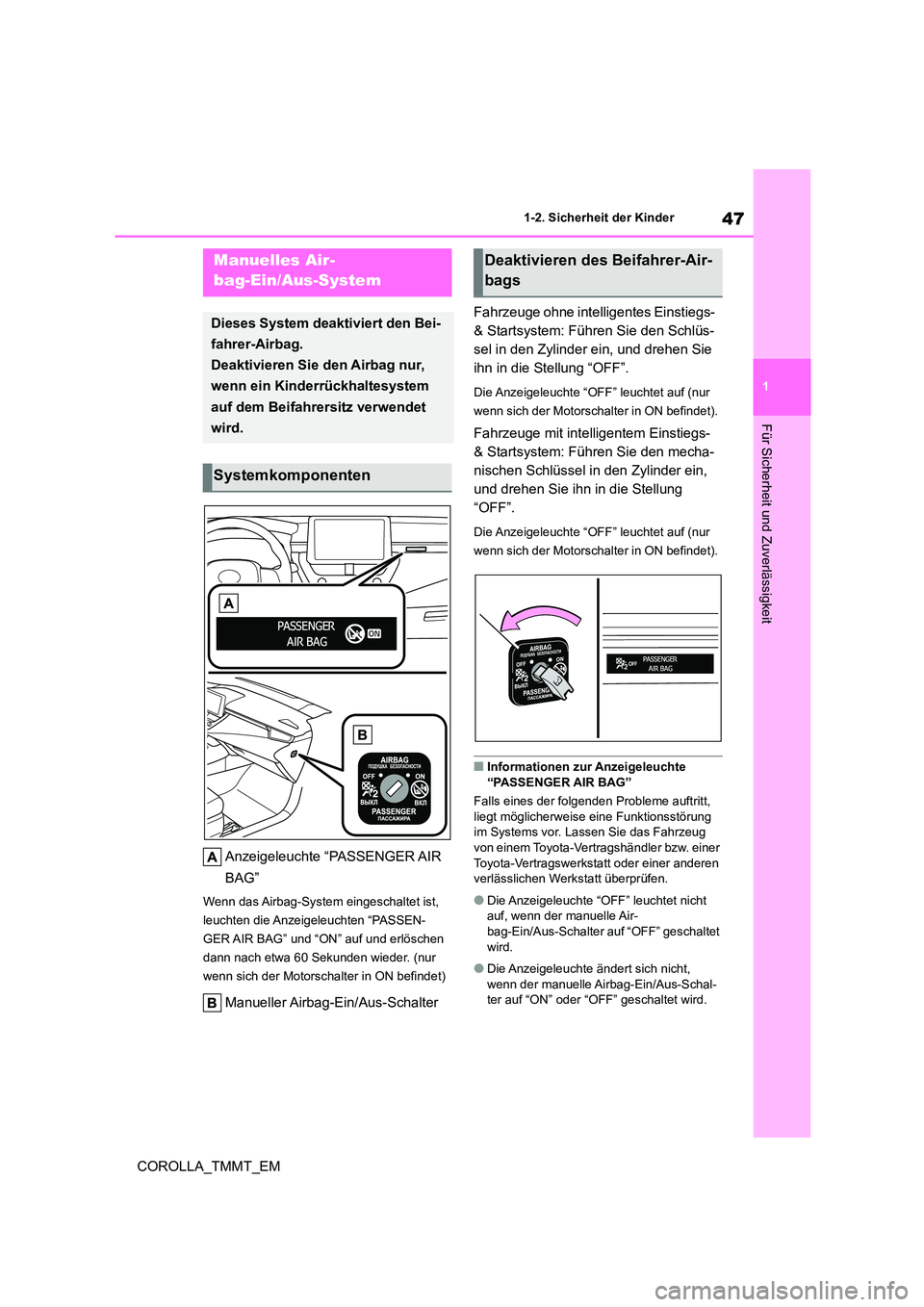

47
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
COROLLA_TMMT_EM
1-2.Sicherheit der Kinder
Anzeigeleuchte “PASSENGER AIR
BAG”
Wenn das Airbag-System eingeschaltet ist,
leuchten die Anzeigeleuchten “PASSEN-
GER AIR BAG” und “ON” auf und erlöschen
dann nach etwa 60 Sekunden wieder. (nur
wenn sich der Motorschalter in ON befindet)
Manueller Airbag-Ein/Aus-Schalter
Fahrzeuge ohne intelligentes Einstiegs-
& Startsystem: Führen Sie den Schlüs-
sel in den Zylinder ein, und drehen Sie
ihn in die Stellung “OFF”.
Die Anzeigeleuchte “OFF ” leuchtet auf (nur
wenn sich der Motorschalter in ON befindet).
Fahrzeuge mit intelligentem Einstiegs-
& Startsystem: Führen Sie den mecha-
nischen Schlüssel in den Zylinder ein,
und drehen Sie ihn in die Stellung
“OFF”.
Die Anzeigeleuchte “OFF ” leuchtet auf (nur
wenn sich der Motorschalter in ON befindet).
■Informationen zur Anzeigeleuchte
“PASSENGER AIR BAG”
Falls eines der folgenden Probleme auftritt,
liegt möglicherweise eine Funktionsstörung im Systems vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
●Die Anzeigeleuchte “OFF” leuchtet nicht auf, wenn der manuelle Air-
bag-Ein/Aus-Schalter auf “OFF” geschaltet
wird.
●Die Anzeigeleuchte ändert sich nicht,
wenn der manuelle Airbag-Ein/Aus-Schal- ter auf “ON” oder “OFF” geschaltet wird.
Manuelles Air-
bag-Ein/Aus-System
Dieses System deaktiviert den Bei-
fahrer-Airbag.
Deaktivieren Sie den Airbag nur,
wenn ein Kinderrückhaltesystem
auf dem Beifahrersitz verwendet
wird.
Systemkomponenten
Deaktivieren des Beifahrer-Air-
bags

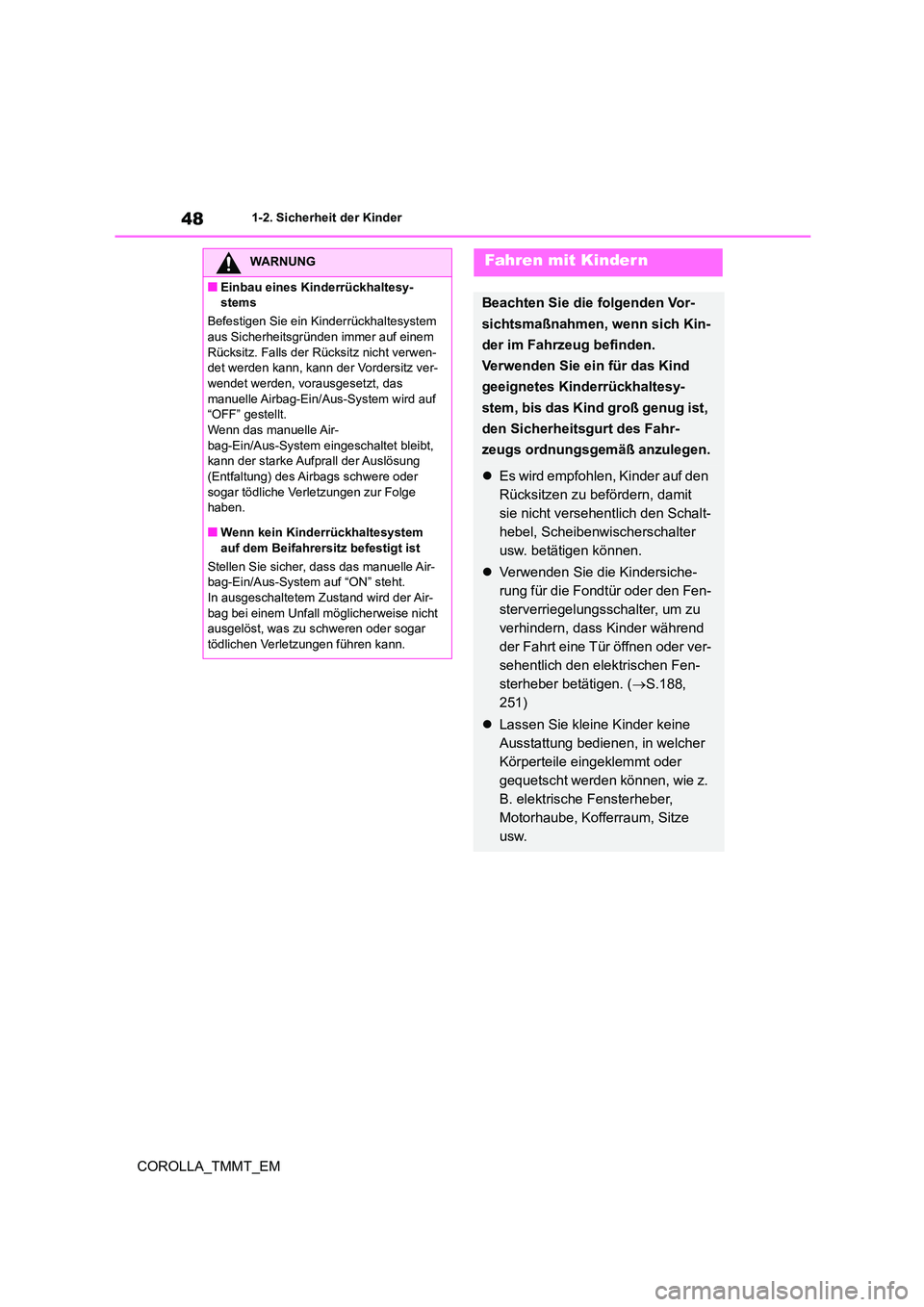

481-2. Sicherheit der Kinder
COROLLA_TMMT_EM
WARNUNG
■Einbau eines Kinderrückhaltesy-
stems
Befestigen Sie ein Kinderrückhaltesystem
aus Sicherheitsgründen immer auf einem Rücksitz. Falls der Rücksitz nicht verwen-
det werden kann, kann der Vordersitz ver-
wendet werden, vorausgesetzt, das manuelle Airbag-Ein/Aus-System wird auf
“OFF” gestellt.
Wenn das manuelle Air- bag-Ein/Aus-System ei ngeschaltet bleibt,
kann der starke Aufprall der Auslösung
(Entfaltung) des Airbags schwere oder sogar tödliche Verletzungen zur Folge
haben.
■Wenn kein Kinderrückhaltesystem auf dem Beifahrersitz befestigt ist
Stellen Sie sicher, dass das manuelle Air-
bag-Ein/Aus-System auf “ON” steht.
In ausgeschaltetem Zustand wird der Air- bag bei einem Unfall möglicherweise nicht
ausgelöst, was zu schweren oder sogar
tödlichen Verletzungen führen kann.
Fahren mit Kinder n
Beachten Sie die folgenden Vor-
sichtsmaßnahmen, wenn sich Kin-
der im Fahrzeug befinden.
Verwenden Sie ein für das Kind
geeignetes Kinderrückhaltesy-
stem, bis das Kind groß genug ist,
den Sicherheitsgurt des Fahr-
zeugs ordnungsgemäß anzulegen.
 Es wird empfohlen, Kinder auf den
Rücksitzen zu befördern, damit
sie nicht versehentlich den Schalt-
hebel, Scheibenwischerschalter
usw. betätigen können.
 Verwenden Sie die Kindersiche-
rung für die Fondtür oder den Fen-
sterverriegelungsschalter, um zu
verhindern, dass Kinder während
der Fahrt eine Tür öffnen oder ver-
sehentlich den elektrischen Fen-
sterheber betätigen. ( S.188,
251)
 Lassen Sie kleine Kinder keine
Ausstattung bedienen, in welcher
Körperteile eingeklemmt oder
gequetscht werden können, wie z.
B. elektrische Fensterheber,
Motorhaube, Kofferraum, Sitze
usw.

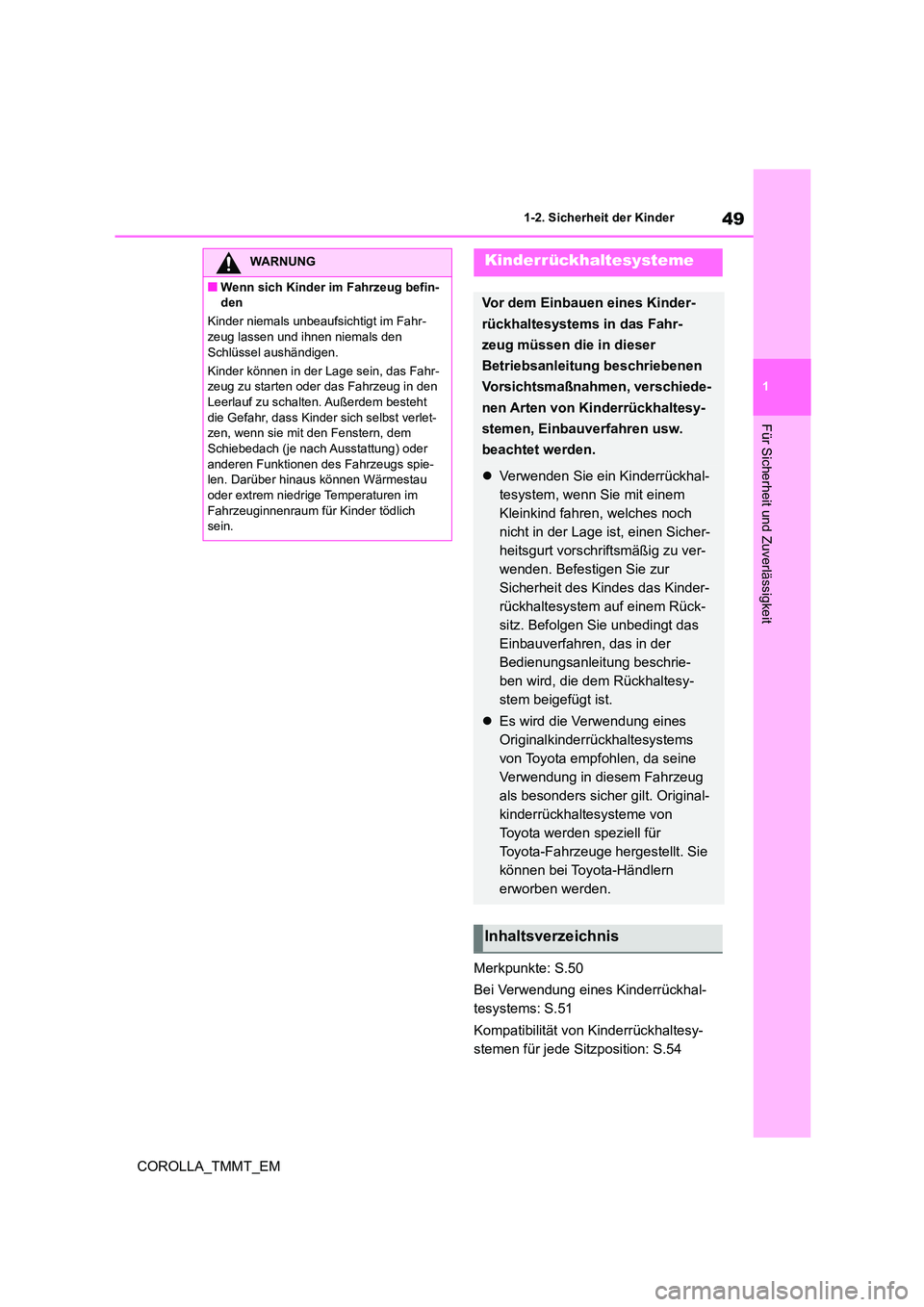

49
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
COROLLA_TMMT_EM
Merkpunkte: S.50
Bei Verwendung eines Kinderrückhal-
tesystems: S.51
Kompatibilität von Kinderrückhaltesy-
stemen für jede Sitzposition: S.54
WARNUNG
■Wenn sich Kinder im Fahrzeug befin-
den
Kinder niemals unbeaufsichtigt im Fahr-
zeug lassen und ihnen niemals den Schlüssel aushändigen.
Kinder können in der Lage sein, das Fahr-
zeug zu starten oder das Fahrzeug in den
Leerlauf zu schalten. Außerdem besteht die Gefahr, dass Kinder sich selbst verlet-
zen, wenn sie mit den Fenstern, dem
Schiebedach (je nach Ausstattung) oder anderen Funktionen des Fahrzeugs spie-
len. Darüber hinaus können Wärmestau
oder extrem niedrige Temperaturen im Fahrzeuginnenraum für Kinder tödlich
sein.
Kinderrückhaltesysteme
Vor dem Einbauen eines Kinder-
rückhaltesystems in das Fahr-
zeug müssen die in dieser
Betriebsanleitung beschriebenen
Vorsichtsmaßnahmen, verschiede-
nen Arten von Kinderrückhaltesy-
stemen, Einbauverfahren usw.
beachtet werden.
 Verwenden Sie ein Kinderrückhal-
tesystem, wenn Sie mit einem
Kleinkind fahren, welches noch
nicht in der Lage ist, einen Sicher-
heitsgurt vorschriftsmäßig zu ver-
wenden. Befestigen Sie zur
Sicherheit des Kindes das Kinder-
rückhaltesystem auf einem Rück-
sitz. Befolgen Sie unbedingt das
Einbauverfahren, das in der
Bedienungsanleitung beschrie-
ben wird, die dem Rückhaltesy-
stem beigefügt ist.
 Es wird die Verwendung eines
Originalkinderr ückhaltesystems
von Toyota empfohlen, da seine
Verwendung in diesem Fahrzeug
als besonders sicher gilt. Original-
kinderrückhaltesysteme von
Toyota werden speziell für
Toyota-Fahrzeuge hergestellt. Sie
können bei Toyota-Händlern
erworben werden.
Inhaltsverzeichnis

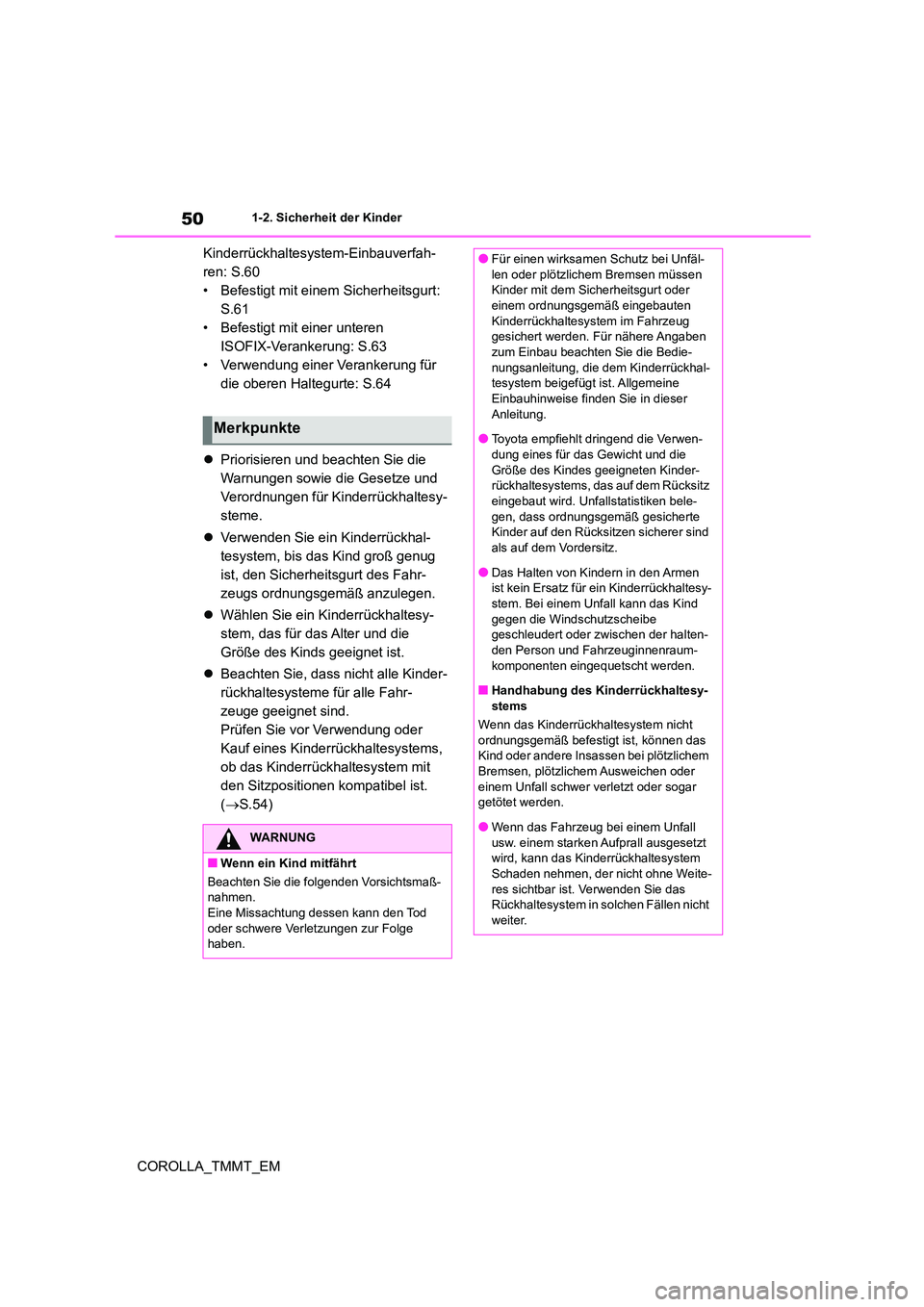

501-2. Sicherheit der Kinder
COROLLA_TMMT_EM
Kinderrückhaltesystem-Einbauverfah-
ren: S.60
• Befestigt mit einem Sicherheitsgurt:
S.61
• Befestigt mit einer unteren
ISOFIX-Verankerung: S.63
• Verwendung einer Verankerung für
die oberen Haltegurte: S.64
 Priorisieren und beachten Sie die
Warnungen sowie die Gesetze und
Verordnungen für Kinderrückhaltesy-
steme.
 Verwenden Sie ein Kinderrückhal-
tesystem, bis das Kind groß genug
ist, den Sicherheitsgurt des Fahr-
zeugs ordnungsgemäß anzulegen.
 Wählen Sie ein Kinderrückhaltesy-
stem, das für das Alter und die
Größe des Kinds geeignet ist.
 Beachten Sie, dass nicht alle Kinder-
rückhaltesysteme für alle Fahr-
zeuge geeignet sind.
Prüfen Sie vor Verwendung oder
Kauf eines Kinde rrückhaltesystems,
ob das Kinderrückhaltesystem mit
den Sitzpositionen kompatibel ist.
( S.54)
Merkpunkte
WARNUNG
■Wenn ein Kind mitfährt
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge
haben.
●Für einen wirksamen Schutz bei Unfäl-
len oder plötzlichem Bremsen müssen
Kinder mit dem Sicherheitsgurt oder einem ordnungsgemäß eingebauten
Kinderrückhaltesystem im Fahrzeug
gesichert werden. Für nähere Angaben zum Einbau beachten Sie die Bedie-
nungsanleitung, die dem Kinderrückhal-
tesystem beigefügt ist. Allgemeine Einbauhinweise finden Sie in dieser
Anleitung.
●Toyota empfiehlt dringend die Verwen-
dung eines für das Gewicht und die Größe des Kindes geeigneten Kinder-
rückhaltesystems, das auf dem Rücksitz
eingebaut wird. Unfallstatistiken bele- gen, dass ordnungsgemäß gesicherte
Kinder auf den Rücksitzen sicherer sind
als auf dem Vordersitz.
●Das Halten von Kindern in den Armen
ist kein Ersatz für ein Kinderrückhaltesy-
stem. Bei einem Unfall kann das Kind gegen die Windschutzscheibe
geschleudert oder zwischen der halten-
den Person und Fahrzeuginnenraum- komponenten eingequetscht werden.
■Handhabung des Kinderrückhaltesy-
stems
Wenn das Kinderrückhaltesystem nicht ordnungsgemäß befestigt ist, können das
Kind oder andere Insassen bei plötzlichem
Bremsen, plötzlichem Ausweichen oder einem Unfall schwer verletzt oder sogar
getötet werden.
●Wenn das Fahrzeug bei einem Unfall usw. einem starken Aufprall ausgesetzt
wird, kann das Kinderrückhaltesystem
Schaden nehmen, der nicht ohne Weite- res sichtbar ist. Verwenden Sie das
Rückhaltesystem in solchen Fällen nicht
weiter.

51
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
COROLLA_TMMT_EM
■Beim Einbau eines Kinderrückhal-
tesystems auf dem Beifahrersitz
Befestigen Sie zur Sicherheit eines Kin-
des ein Kinderrückhaltesystem auf
einem Rücksitz. Wenn sich der Einbau
eines Kinderrückhaltesystems auf
einem Beifahrersitz nicht vermeiden
lässt, stellen Sie den Sitz wie folgt ein
und bauen Sie das Kinderrückhaltesy-
stem ein:
 Schieben Sie den Vordersitz nach
ganz hinten.
 Wenn die Höhe des Beifahrersitzes
eingestellt werden kann, stellen Sie
die Sitzhöhe in die oberste Position.
 Stellen Sie die Sitzlehne in die auf-
rechteste Position ein.
Wenn zwischen dem Kindersitz und der Sitz-
lehne ein Spalt ist, stel len Sie die Sitzleh-
nenneigung ein, bis ein guter Kontakt
erreicht ist.
 Wenn die Kopfstütze die Verwen-
dung Ihres Kinderr ückhaltesystems
beeinträchtigt und die Kopfstütze
entfernt werden kann, entfernen Sie
die Kopfstütze.
Bringen Sie die Kopfstütze andernfalls in die
oberste Position.
WARNUNG
●Je nach Kinderrückhaltesystem kann
sein Einbau schwierig oder unmöglich
sein. Überprüfen Sie in solchen Fällen, ob sich das Kinderrückhaltesystem für
den Einbau in das Fahrzeug eignet.
( S.54) Lesen Sie unbedingt zuerst über das Verfahren der Befestigung des
Kinderrückhaltesystems in dieser
Betriebsanleitung sowie in der Bedie- nungsanleitung, die dem Kinderrückhal-
tesystem beigefügt ist, und bauen Sie
dann das Kinderrückhaltesystem ein und verwenden Sie es unter Beachtung
der Verwendungsregeln.
●Sichern Sie das Kinderrückhaltesystem auch dann ordnungsgemäß auf dem
Sitz, wenn es nicht verwendet wird.
Bewahren Sie das Kinderrückhaltesy- stem niemals ungesichert im Fahrga-
straum auf.
●Falls das Kinderrück haltesystem gelöst werden muss, entfernen Sie es aus dem
Fahrzeug oder bewahren Sie es sicher
im Kofferraum auf.
Bei Verwendung eines Kinder-
rückhaltesystems
WARNUNG
■Bei Verwendung eines Kinderrück-
haltesystems
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge haben.

521-2. Sicherheit der Kinder
COROLLA_TMMT_EM
WARNUNG
●Verwenden Sie nie ein nach hinten
gerichtetes Kinderrückhaltesystem auf
dem Beifahrersitz, wenn der manuelle Airbag-Ein/Aus-Schalter eingeschaltet
ist. ( S.47) Die Kraft des sich schlagar-
tig entfaltenden Beifahrer-Airbags kann Kindern bei einem Unfall tödliche oder
schwere Verletzungen zufügen.
●An der Sonnenblende der Beifahrerseite
befinden sich ein oder mehrere Schilder
mit dem Hinweis, dass die Befestigung eines nach hinten gerichteten Kinder-
rückhaltesystems auf dem Beifahrersitz
verboten ist. Einzelheiten zu den Schildern sind in
der nachfolgenden Abbildung aufge-
führt.

53
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
COROLLA_TMMT_EM
WARNUNG
WARNUNG
●Befestigen Sie nur ein nach vorn gerich-
tetes Kinderrückhaltesystem auf dem
Vordersitz, wenn es unvermeidlich ist. Beim Einbau eines nach vorn gerichte-
ten Kinderrückhaltesystems auf dem
Beifahrersitz muss der Sitz immer ganz nach hinten geschoben werden. Eine
Missachtung dessen kann den Tod oder
schwere Verletzungen zur Folge haben, wenn die Airbags ausgelöst werden
(sich entfalten).
●Fahrzeuge mit SRS-Seiten-Airbags
oder SRS-Kopf-Seiten-Airbags: Lassen
Sie keinesfalls zu, dass ein Kind seinen Kopf oder ein anderes Körperteil gegen
die Tür oder den Sitzbereich, die vorde-
ren oder hinteren Dachsäulen oder die Dachlängsträger lehnt, aus welchen
sich die SRS-Seiten-Airbags bzw.
SRS-Kopf-Seiten-Airbags entfalten, sogar dann nicht, wenn das Kind durch
ein Kinderrückhaltesystem gesichert ist.
Es ist gefährlich, falls sich die SRS-Sei- ten- und -Kopf-Seiten-Airbags entfalten
und der Aufprall könnte dem Kind tödli-
che oder schwere Verletzungen zufü- gen.
●Wenn ein Juniorsitz eingebaut wird,
stellen Sie immer sicher, dass der Schultergurt über die Schultermitte des
Kindes geführt wird. Der Gurt darf nicht
am Hals des Kindes anliegen, darf aber auch nicht von der Schulter abrutschen.

541-2. Sicherheit der Kinder
COROLLA_TMMT_EM
■Kompatibilität von Kinderrückhal-
tesystemen für jede Sitzposition
Kompatibilität jeder Sitzposition mit den
Kinderrückhaltesystemen ( S.55)
zeigt anhand von Symbolen die Arten
von Kinderrückhaltesystem, die ver-
wendet werden können und mögliche
Sitzpositionen zum Einbau.
Es kann auch das empfohlene Kinder-
rückhaltesystem, das für Ihr Kind geeig-
net ist, ausgewählt werden.
Prüfen Sie andernfalls die [Tabelle über
empfohlene Kinderrückhaltesysteme
und Kompatibilität] für empfohlene Kin-
derrückhaltesysteme. ( S.58)
Prüfen Sie das gewählte Kinderrückhal-
tesystem zusammen mit dem folgen-
den [Vor der Prüfung der Kompatibilität
jeder Sitzposition mit Kinderrückhal-
tesystemen].
■Vor der Prüfung der Kompatibilität
jeder Sitzposition mit Kinderrück-
haltesystemen
1 Prüfen der Standards des Kinder-
rückhaltesystems.
Verwenden Sie ein Kinderrückhal-
tesystem, das UN(ECE) R44*1 oder
UN(ECE) R129*1, 2 entspricht.
Konforme Kinde rrückhaltesysteme
tragen das folgende Prüfzeichen.
Prüfen Sie auf ein am Kinderrück-
haltesystem angebrachtes Prüfzei-
chen.
Beispiel einer angebrachten Verordnungs-
nummer
UN(ECE) R44-Prüfzeichen*3
Es ist der Kindergewichtsbereich,
den das UN(ECE) R44-Prüfzeichen
abdeckt, angegeben.
UN(ECE) R129-Prüfzeichen*3
Es sind der Kindergrößenbereich
sowie die entsprechenden
Gewichte, die das UN(ECE)
R129-Prüfzeichen abdeckt, ange-
WARNUNG
●Verwenden Sie ein für das Alter und die
Größe des Kindes geeignetes Kinder-
rückhaltesystem, und bauen Sie es auf dem Rücksitz ein.
●Falls der Fahrersitz gegen das Kinder-
rückhaltesystem stößt und dessen ord- nungsgemäße Befestigung verhindert,
befestigen Sie das Kinderrückhaltesy-
stem auf dem rechten Rücksitz (Fahr- zeuge mit Linkslenkung) bzw. auf dem
linken Rücksitz (Fahrzeuge mit Rechts-
lenkung). (S.58)
Kompatibilität von Kinderrück-
haltesystemen für jede Sitzpo-
sition
