2020 TOYOTA COROLLA Betriebsanleitungen (in German)

295
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA_TMMT_EM
*: Je nach Ausstattung
1 Drücken Sie den Schalter für das
automatische Fernlicht.
2 Drücken Sie den Hebel von sich
weg, während der Scheinwerfer-
schalter in der Position oder
ist.
Die Anzeige für automatisches Fernlicht
leuchtet auf, wenn das System in Betrieb ist.
■Bedingungen für das automatische
Ein-/Ausschalten des Fernlichts
●Wenn alle der folgenden Bedingungen
erfüllt sind, wird das Fernlicht automatisch eingeschaltet (nach ca. 1 Sekunde):
• Die Fahrzeuggeschwindigkeit beträgt ca.
40 km/h oder mehr. • Der Bereich vor dem Fahrzeug ist dunkel.
• Es befinden sich keine Fahrzeuge mit ein-
geschalteten Scheinwerfern oder Schlus- sleuchten vor Ihnen.
• Auf der Straße vor Ihnen gibt es wenige
Straßenleuchten.
●Wenn eine der folgenden Bedingungen
erfüllt ist, wird das Fernlicht automatisch ausgeschaltet:
• Die Fahrzeuggeschwindigkeit beträgt
weniger als ca. 30 km/h. • Der Bereich vor dem Fahrzeug ist nicht
dunkel.
• Fahrzeuge vor Ihnen haben eingeschaltete Scheinwerfer oder Schlussleuchten.
• Auf der Straße vor Ihnen gibt es viele Stra-
ßenleuchten.
■Informationen zur Kamerasensorerken- nung
●In folgenden Situationen wird das Fernlicht eventuell nicht automat isch ausgeschaltet:
• Wenn ein Fahrzeug plötzlich aus einer
AHB (Automatisches Fern-
licht)*
Das automatische Fernlicht ver-
wendet einen Kamerasensor hin-
ter dem oberen Teil der
Windschutzscheibe, um die Hellig-
keit der Lichter von Fahrzeugen
vor Ihnen, der Straßenbeleuch-
tung usw. zu erfassen, und schal-
tet das Fernlicht automatisch nach
Bedarf ein oder aus.
WARNUNG
■Einschränkungen des automatischen
Fernlichts
Verlassen Sie sich nicht ausschließlich auf
das automatische Fernlicht. Fahren Sie immer vorsichtig, achten Sie auf Ihre
Umgebung und schalten Sie das Fernlicht
nach Bedarf von Hand ein oder aus.
■Zur Vermeidung einer falschen Bedienung des automatischen Fern-
lichtsystems
Das Fahrzeug nicht überladen.
Aktivierung des automati-
schen Fernlichts

2964-3. Bedienung der Leuchten und Scheibenwischer
COROLLA_TMMT_EM
Kurve auftaucht • Wenn das Fahrzeug von einem anderen
Fahrzeug geschnitten wird
• Wenn Fahrzeuge vor Ihnen aufgrund von wiederholten Kurven, Straßenteilern oder
Bäumen am Straßenrand nicht erkannt
werden können • Wenn auf einer breiten Straße Fahrzeuge
vor Ihnen in einer weiter entfernten Fahr-
spur auftauchen • Wenn die Beleuchtung eines Fahrzeugs
vor Ihnen nicht eingeschaltet ist
●Das Fernlicht kann ausgeschaltet werden, wenn ein Fahrzeug vor Ihnen erkannt wird,
das Nebelleuchten verwendet, jedoch
keine eingeschalteten Scheinwerfer hat.
●Hausbeleuchtung, Straßenbeleuchtung,
Verkehrsampeln und beleuchtete Rekla- metafeln oder Schilder und andere reflek-
tierenden Objekte können dazu führen,
dass von Fernlicht auf Abblendlicht umge- schaltet wird oder das Abblendlicht weiter
eingeschaltet bleibt.
●Folgende Faktoren können die benötigte
Zeit für das Ein- oder Ausschalten des
Fernlichts beeinflussen: • Die Helligkeit der Scheinwerfer,
Nebelleuchten und Schlussleuchten von
Fahrzeugen vor Ihnen • Die Bewegung und Richtung von Fahrzeu-
gen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur auf einer Seite funktionierende Leuchten hat
• Wenn es sich bei einem Fahrzeug vor
Ihnen um ein Zweiradfahrzeug handelt • Der Zustand der Fahrbahn (Steigung,
Kurve, Zustand der Fahrbahnoberfläche
usw.) • Die Anzahl der Insassen und die Menge
des Gepäcks im Fahrzeug
●Das Fernlicht wird möglicherweise uner-
wartet ein- oder ausgeschaltet.
●Fahrräder oder ähnliche Fahrzeuge wer-
den möglicherweise nicht erkannt.
●In den folgenden Situationen kann das
System eventuell die Umgebungshelligkeit
nicht richtig erkennen. Dies kann dazu füh- ren, dass das Abblendl icht eingeschaltet
bleibt oder das Fernlicht Fußgänger oder
Fahrzeuge vor Ihnen anstrahlt oder blen-
det. In einem solchen Fall müssen Sie manuell zwischen Fern- und Abblendlicht
umschalten.
• Beim Fahren bei schlechtem Wetter (star- ker Regen, Schnee, Nebel, Sandstürme
usw.)
• Wenn die Sicht durch die Windschutz- scheibe durch Nebel, Sprühregen, Eis,
Schmutz usw. beeinträchtigt ist
• Wenn die Windschutzscheibe gesprungen oder beschädigt ist
• Wenn der Kamerasensor verformt oder
verschmutzt ist
• Wenn die Temperatur des Kamerasensors übermäßig hoch ist
• Wenn die Umgebungshelligkeit der Hellig-
keit von Scheinwerfe rn, Schlussleuchten oder Nebelleuchten entspricht
• Wenn Scheinwerfer oder Schlussleuchten
von Fahrzeugen vor Ihnen ausgeschaltet oder verschmutzt sind, ihre Farbe ändern
oder nicht richtig eingestellt sind
• Wenn das Fahrzeug von Wasser, Schnee, Staub usw. eines vorausfahrenden Fahr-
zeugs getroffen wird
• Beim Durchfahren eines abwechselnd hel- len und dunklen Gebiets
• Bei regelmäßigem und wiederholtem Fah-
ren an Steigungen/Gefälle oder auf Stra- ßen mit rauer, holpriger oder unebener
Oberfläche (wie Pflasterstein, Schotter-
straßen usw.) • Bei regelmäßiger und wiederholter Kurven-
fahrt oder auf einer kurvenreichen Straße
• Wenn sich vor dem Fahrzeug ein stark reflektierendes Objekt wie ein Hinweis-
schild oder ein Spiegel befindet
• Wenn die Rückseite eines vorausfahren- den Fahrzeugs stark reflektiert, wie z. B.
ein Container auf einem LKW
• Wenn die Scheinwerfer des Fahrzeugs beschädigt, verschmutzt oder falsch aus-
gerichtet sind
• Wenn sich das Fahrzeug durch einen plat- ten Reifen, einen gezogenen Anhänger
usw. in einer Schräglage befindet oder
geneigt ist • Wenn die Scheinwerfer wiederholt auf
ungewöhnliche Art zwischen Fernlicht und
Abblendlicht umgeschaltet werden • Wenn der Fahrer vermutet, dass das Fern-
licht möglicherweise Fußgänger oder
andere Fahrer anstrahlt oder blendet

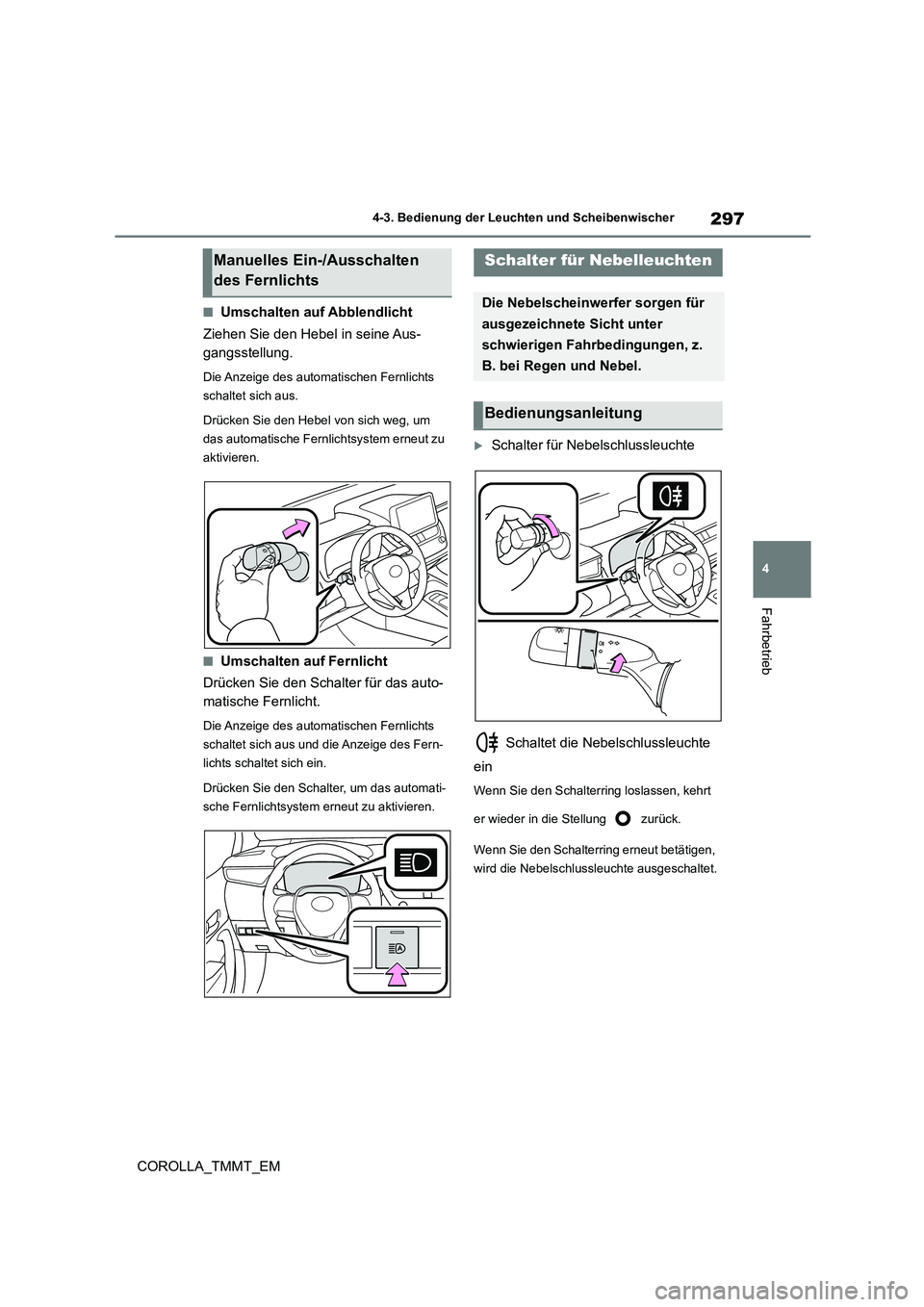

297
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA_TMMT_EM
■Umschalten auf Abblendlicht
Ziehen Sie den Hebel in seine Aus-
gangsstellung.
Die Anzeige des automatischen Fernlichts
schaltet sich aus.
Drücken Sie den Hebel von sich weg, um
das automatische Fernlichtsystem erneut zu
aktivieren.
■Umschalten auf Fernlicht
Drücken Sie den Schalter für das auto-
matische Fernlicht.
Die Anzeige des automatischen Fernlichts
schaltet sich aus und die Anzeige des Fern-
lichts schaltet sich ein.
Drücken Sie den Schalter, um das automati-
sche Fernlichtsystem erneut zu aktivieren.
Schalter für Nebelschlussleuchte
Schaltet die Nebelschlussleuchte
ein
Wenn Sie den Schalterring loslassen, kehrt
er wieder in die Stellung zurück.
Wenn Sie den Schalterring erneut betätigen,
wird die Nebelschlussleuchte ausgeschaltet.
Manuelles Ein-/Ausschalten
des Fernlichts
Schalter für Nebelleuchten
Die Nebelscheinwerfer sorgen für
ausgezeichnete Sicht unter
schwierigen Fahrbedingungen, z.
B. bei Regen und Nebel.
Bedienungsanleitung

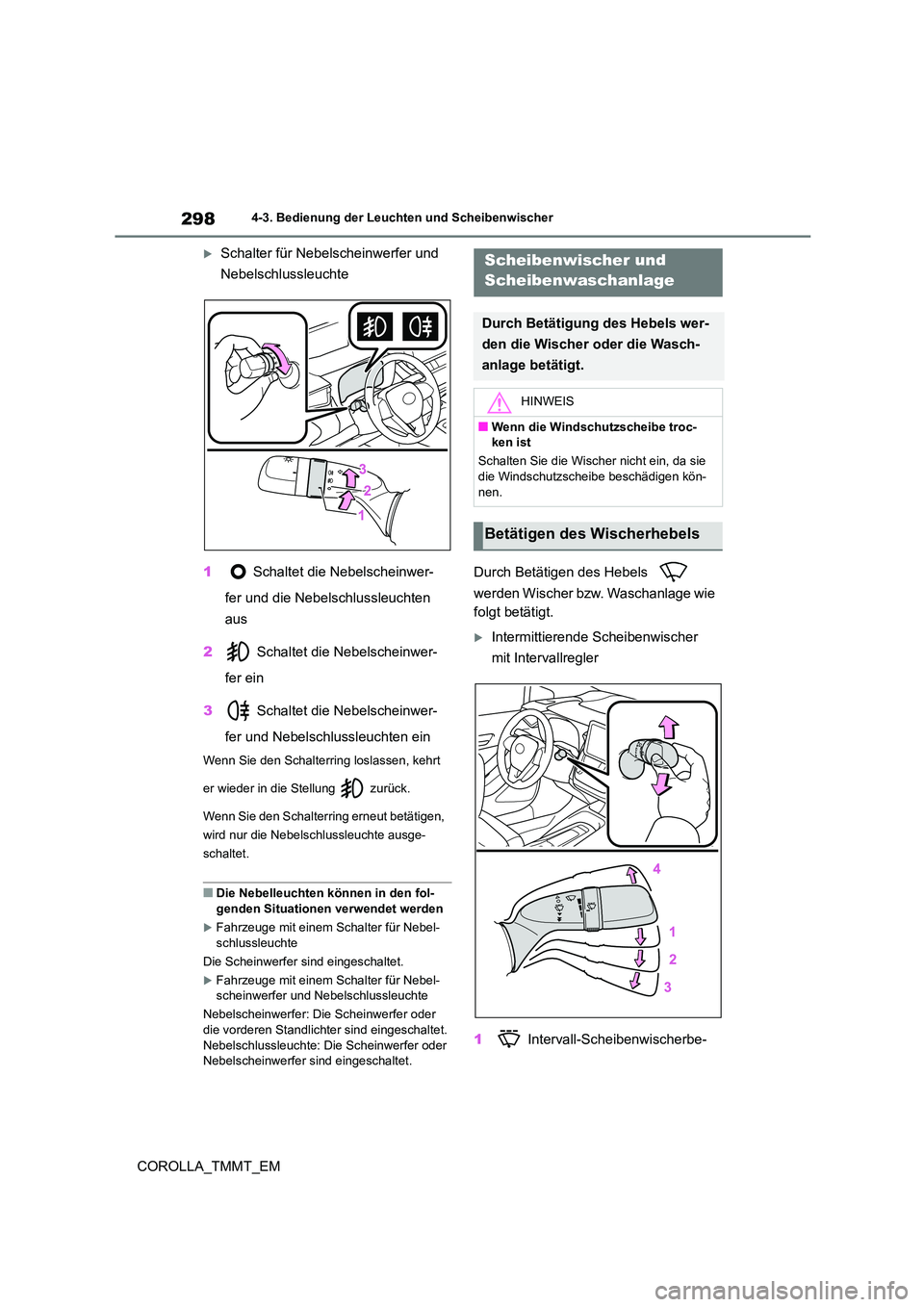

2984-3. Bedienung der Leuchten und Scheibenwischer
COROLLA_TMMT_EM
Schalter für Nebelscheinwerfer und
Nebelschlussleuchte
1 Schaltet die Nebelscheinwer-
fer und die Nebelschlussleuchten
aus
2 Schaltet die Nebelscheinwer-
fer ein
3 Schaltet die Nebelscheinwer-
fer und Nebelschlussleuchten ein
Wenn Sie den Schalterring loslassen, kehrt
er wieder in die Stellung zurück.
Wenn Sie den Schalterring erneut betätigen,
wird nur die Nebelschlussleuchte ausge-
schaltet.
■Die Nebelleuchten können in den fol-
genden Situationen verwendet werden
Fahrzeuge mit einem Schalter für Nebel-
schlussleuchte
Die Scheinwerfer sind eingeschaltet.
Fahrzeuge mit einem Schalter für Nebel- scheinwerfer und Nebelschlussleuchte
Nebelscheinwerfer: Die Scheinwerfer oder
die vorderen Standlichter sind eingeschaltet.
Nebelschlussleuchte: Die Scheinwerfer oder Nebelscheinwerfer sind eingeschaltet.
Durch Betätigen des Hebels
werden Wischer bzw. Waschanlage wie
folgt betätigt.
Intermittierende Scheibenwischer
mit Intervallregler
1 Intervall-Scheibenwischerbe-
Scheibenwischer und
Scheibenwaschanlage
Durch Betätigung des Hebels wer-
den die Wischer oder die Wasch-
anlage betätigt.
HINWEIS
■Wenn die Windschutzscheibe troc-
ken ist
Schalten Sie die Wischer nicht ein, da sie
die Windschutzscheibe beschädigen kön- nen.
Betätigen des Wischerhebels

299
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA_TMMT_EM
trieb
2 Langsamer Scheibenwischer-
betrieb
3 Schneller Scheibenwischerbe-
trieb
4 Tippwischen
Die Länge der Wischintervalle ist ein-
stellbar, wenn der Intervallbetrieb aus-
gewählt wird.
5 Erhöht die Intervallwischerfrequenz
6 Verringert die Intervallwischerfre-
quenz
7 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Ziehen am Hebel werden Wischer
und Waschanlage betätigt.
Die Wischer werden nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet sind
und der Hebel gezogen und gehalten wird,
wird die Scheinwerferr einigung einmal betä-
tigt. Danach wird die Scheinwerferreinigung
bei jedem 5. Ziehen des Hebels betätigt.
Scheibenwischer mit Regensenso-
ren
1 Scheibenwischerbetrieb mit
Regensensor
2 Langsamer Scheibenwischer-
betrieb
3 Schneller Scheibenwischerbe-
trieb
4 Tippwischen
Wenn “AUTO” ausgewählt wird, schalten
sich die Scheibenwisc her automatisch ein,
sobald der Sensor Regenfall erfasst. Das
System stellt Wischintervall und Wischge-
schwindigkeit automatisch entsprechend der

3004-3. Bedienung der Leuchten und Scheibenwischer
COROLLA_TMMT_EM
Regenmenge und Fahrzeuggeschwindig-
keit ein.
Wenn “AUTO” ausgewählt ist, kann die
Sensorempfindlichkeit wie folgt durch
Drehen des Schalterrings angepasst
werden.
5 Erhöht die Empfindlichkeit der
Scheibenwischer mit Regensensor
6 Verringert die Empfindlichkeit der
Scheibenwischer mit Regensensor
7 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Ziehen am Hebel werden Wischer
und Waschanlage betätigt.
Die Wischer werden nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet sind
und der Hebel gezogen und gehalten wird,
wird die Scheinwerferreinigung einmal betä-
tigt. Danach wird die Scheinwerferreinigung
bei jedem 5. Ziehen des Hebels betätigt.
■Scheibenwischer und Waschanlage
können in folgenden Fällen betrieben werden
Der Motorschalter steht auf ON.
■Auswirkungen der Fahrzeuggeschwin-
digkeit auf den Wischerbetrieb (Fahr-
zeuge mit Regensensor-Scheibenwischern)
Die Fahrzeuggeschwindigk eit wirkt sich auf
das Wischerintervall aus.
■Regentropfensensor (Fahrzeuge mit
Regensensor-Scheibenwischern)
●Der Regensensor erfasst die Menge der
Regentropfen. Es wird ein optischer Sensor verwendet.
Der Betrieb erfolgt möglicherweise nicht
ordnungsgemäß, wenn Licht der auf- bzw. untergehenden Sonne unregelmäßig auf
die Windschutzscheibe trifft oder wenn
sich Insekten o. Ä. auf der Windschutz- scheibe befinden.
●Wenn der Scheibenwischer in den Modus AUTO geschaltet wird, während der Motor-
schalter auf ON steht, werden die Schei-
benwischer einmal betätigt, um anzuzeigen, dass der Modus AUTO aktiv
ist.
●Wenn die Temperatur des Regensensors
85°C oder mehr bzw. -15°C oder weniger
beträgt, erfolgt möglicherweise kein auto- matischer Betrieb. Betätigen Sie in diesem
Fall die Wischer in einem anderen Modus
als dem AUTO-Modus.
■Es wird keine Scheibenwaschflüssig- keit auf die Scheibe gesprüht
Stellen Sie sicher, dass die Waschdüsen
nicht verstopft sind, wenn sich Waschflüssig-
keit im Vorratsbehälter der Scheibenwasch-

301
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA_TMMT_EM
anlage befindet.
■Beim Abstellen des Motors aufgrund eines Notfalls während der Fahrt
Wenn die Scheibenwischer beim Abstellen
des Motors in Betrieb sind, werden Sie im
schnellen Betrieb betätigt. Nachdem das Fahrzeug angehalten wurde, wird der Nor-
malbetrieb wieder aufgenommen, wenn der
Motorschalter auf ON geschaltet wurde bzw. der Betrieb wird abgebrochen, wenn die Fah-
rertür geöffnet wird.
WARNUNG
■Vorsichtsmaßnahmen bei Nutzung
des Modus AUTO der Scheibenwi- scher (Fahrzeuge mit Regensen-
sor-Scheibenwischern)
Im Modus AUTO können sich die Schei-
benwischer unerwartet einschalten, wenn der Sensor berührt oder die Windschutz-
scheibe in Schwingungen versetzt wird.
Achten Sie darauf, dass Ihre Finger oder andere Körperteile oder Gegenstände
nicht von den Scheibenwischern erfasst
werden.
■Vorsicht beim Umgang mit Wasch-
flüssigkeit
Verwenden Sie bei Kälte die Waschflüs-
sigkeit erst, wenn di e Windschutzscheibe
warm geworden ist. Die Flüssigkeit könnte auf der Windschutzscheibe gefrieren und
schlechte Sicht verurs achen. Dies kann zu
einem Unfall mit tödlichen oder schweren Verletzungen führen.
HINWEIS
■Wenn aus der Düse keine Waschflüs-
sigkeit austritt
Die Pumpe für die Waschflüssigkeit kann beschädigt werden, wenn Sie den Hebel
zu sich hinziehen und ununterbrochen
festhalten.
■Wenn eine Düse verstopft ist
Wenden Sie sich in diesem Fall an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Versuchen Sie nicht, die Düse mit einer
Nadel oder einem anderen Gegenstand zu reinigen. Dadurch wird die Düse beschä-
digt.

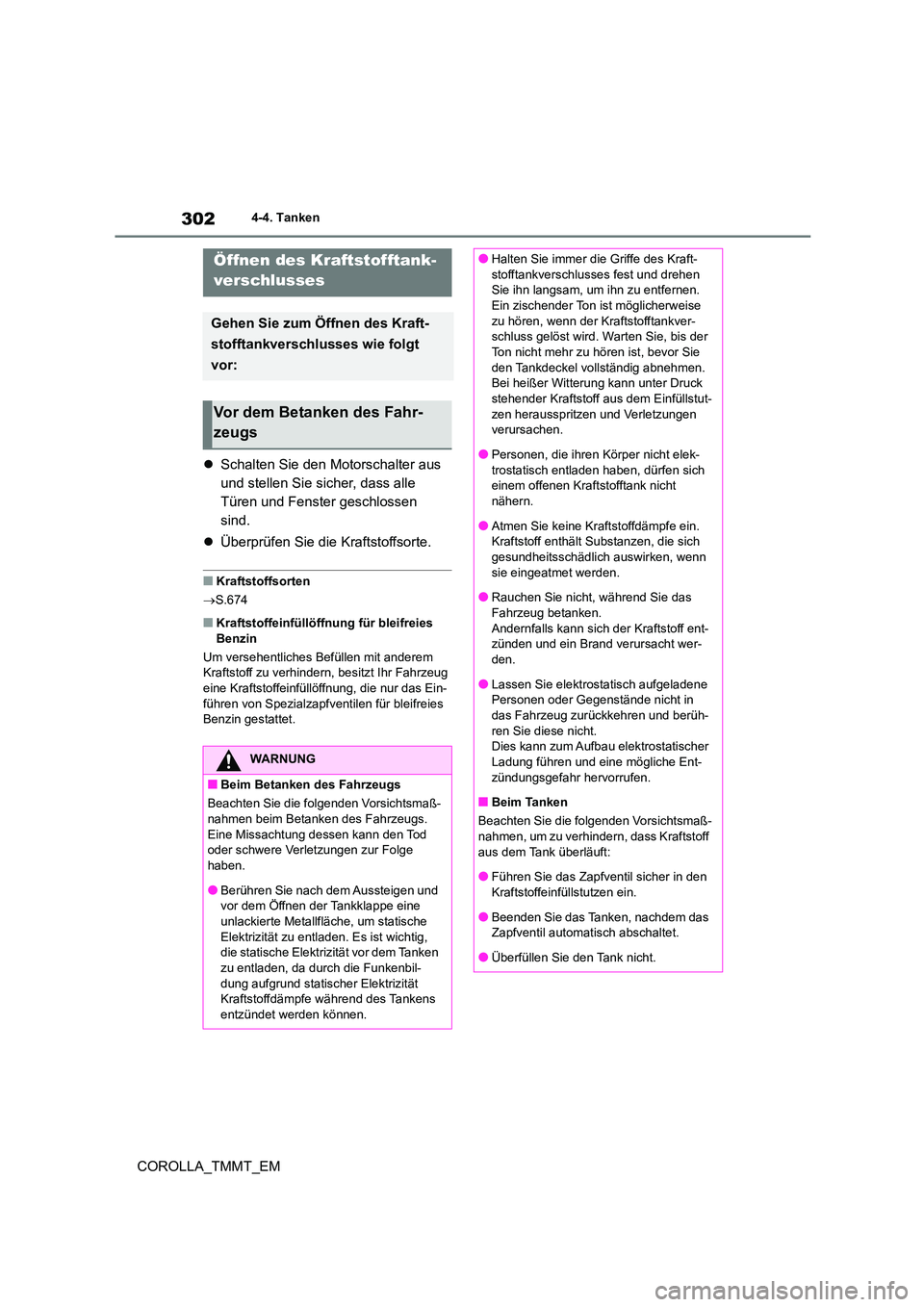

3024-4. Tanken
COROLLA_TMMT_EM
4-4.Tanken
Schalten Sie den Motorschalter aus
und stellen Sie sicher, dass alle
Türen und Fenster geschlossen
sind.
 Überprüfen Sie die Kraftstoffsorte.
■Kraftstoffsorten
 S.674
■Kraftstoffeinfüllöffnung für bleifreies
Benzin
Um versehentliches Befüllen mit anderem Kraftstoff zu verhindern, besitzt Ihr Fahrzeug
eine Kraftstoffeinfüllöffnung, die nur das Ein-
führen von Spezialzapfv entilen für bleifreies Benzin gestattet.
Öffnen des Kraftstofftank-
verschlusses
Gehen Sie zum Öffnen des Kraft-
stofftankverschlusses wie folgt
vor:
Vor dem Betanken des Fahr-
zeugs
WARNUNG
■Beim Betanken des Fahrzeugs
Beachten Sie die folgenden Vorsichtsmaß-
nahmen beim Betanken des Fahrzeugs.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
●Berühren Sie nach dem Aussteigen und vor dem Öffnen der Tankklappe eine
unlackierte Metallfläche, um statische
Elektrizität zu entladen. Es ist wichtig, die statische Elektrizität vor dem Tanken
zu entladen, da durch die Funkenbil-
dung aufgrund statischer Elektrizität Kraftstoffdämpfe während des Tankens
entzündet werden können.
●Halten Sie immer die Griffe des Kraft-
stofftankverschlusses fest und drehen
Sie ihn langsam, um ihn zu entfernen. Ein zischender Ton ist möglicherweise
zu hören, wenn der Kraftstofftankver-
schluss gelöst wird. Warten Sie, bis der Ton nicht mehr zu hören ist, bevor Sie
den Tankdeckel vollständig abnehmen.
Bei heißer Witterung kann unter Druck stehender Kraftstoff aus dem Einfüllstut-
zen herausspritzen und Verletzungen
verursachen.
●Personen, die ihren Körper nicht elek- trostatisch entladen haben, dürfen sich
einem offenen Kraftstofftank nicht
nähern.
●Atmen Sie keine Kraftstoffdämpfe ein.
Kraftstoff enthält Substanzen, die sich
gesundheitsschädlich aus wirken, wenn sie eingeatmet werden.
●Rauchen Sie nicht, während Sie das
Fahrzeug betanken. Andernfalls kann sich der Kraftstoff ent-
zünden und ein Brand verursacht wer-
den.
●Lassen Sie elektrostatisch aufgeladene
Personen oder Gegenstände nicht in
das Fahrzeug zurückkehren und berüh- ren Sie diese nicht.
Dies kann zum Aufbau elektrostatischer
Ladung führen und eine mögliche Ent- zündungsgefahr hervorrufen.
■Beim Tanken
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um zu verhindern, dass Kraftstoff aus dem Tank überläuft:
●Führen Sie das Zapfventil sicher in den
Kraftstoffeinfüllstutzen ein.
●Beenden Sie das Tanken, nachdem das
Zapfventil automatisch abschaltet.
●Überfüllen Sie den Tank nicht.
