2020 TOYOTA COROLLA Betriebsanleitungen (in German)

583
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA_TMMT_EM

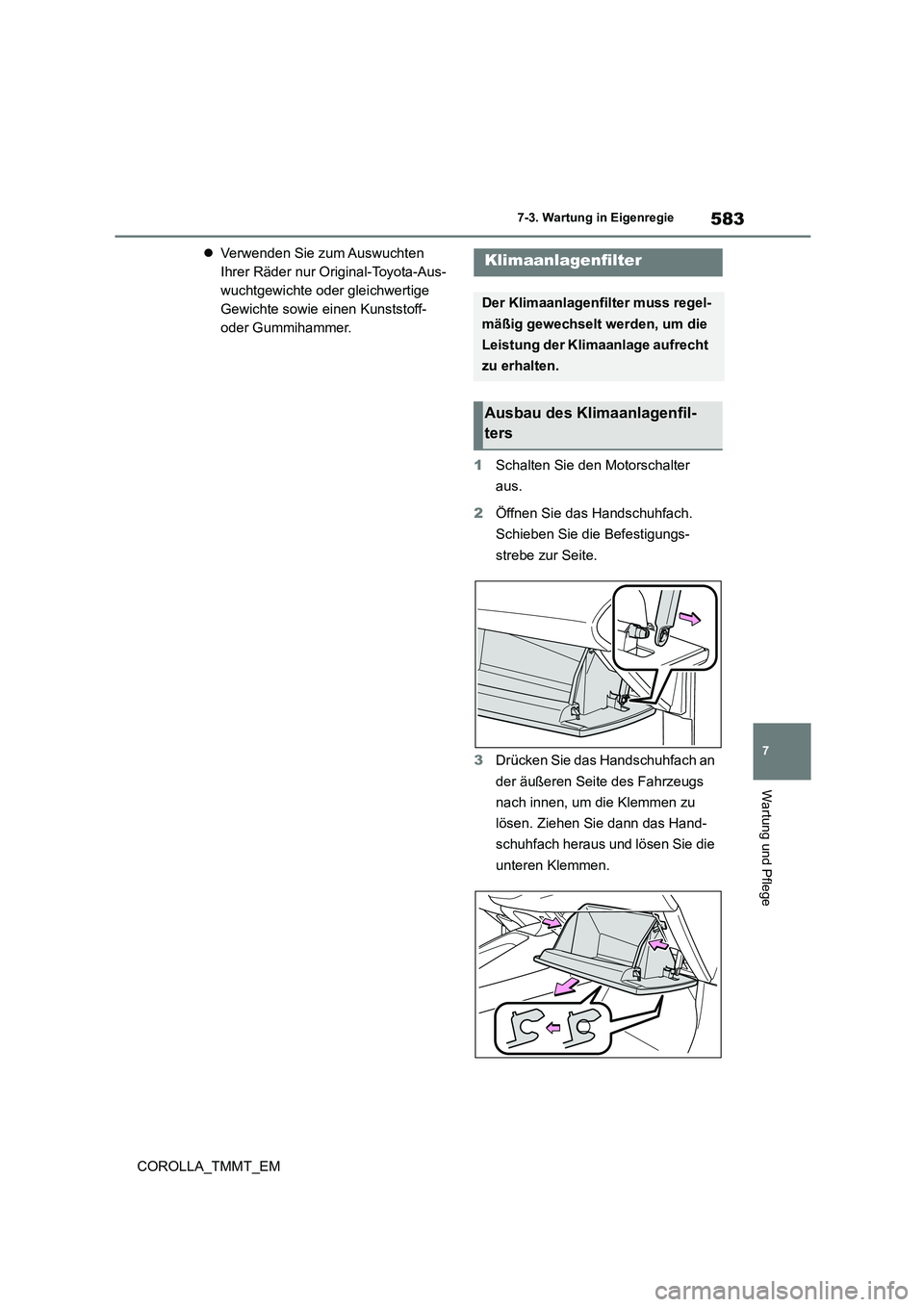

 Verwenden Sie zum Auswuchten
Ihrer Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige
Gewichte sowie einen Kunststoff-
oder Gummihammer.
1 Schalten Sie den Motorschalter
aus.
2 Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
3 Drücken Sie das Handschuhfach an
der äußeren Seite des Fahrzeugs
nach innen, um die Klemmen zu
lösen. Ziehen Sie dann das Hand-
schuhfach heraus und lösen Sie die
unteren Klemmen.
Klimaanlagenfilter
Der Klimaanlagenfilter muss regel-
mäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht
zu erhalten.
Ausbau des Klimaanlagenfil-
ters

5847-3. Wartung in Eigenregie
COROLLA_TMMT_EM

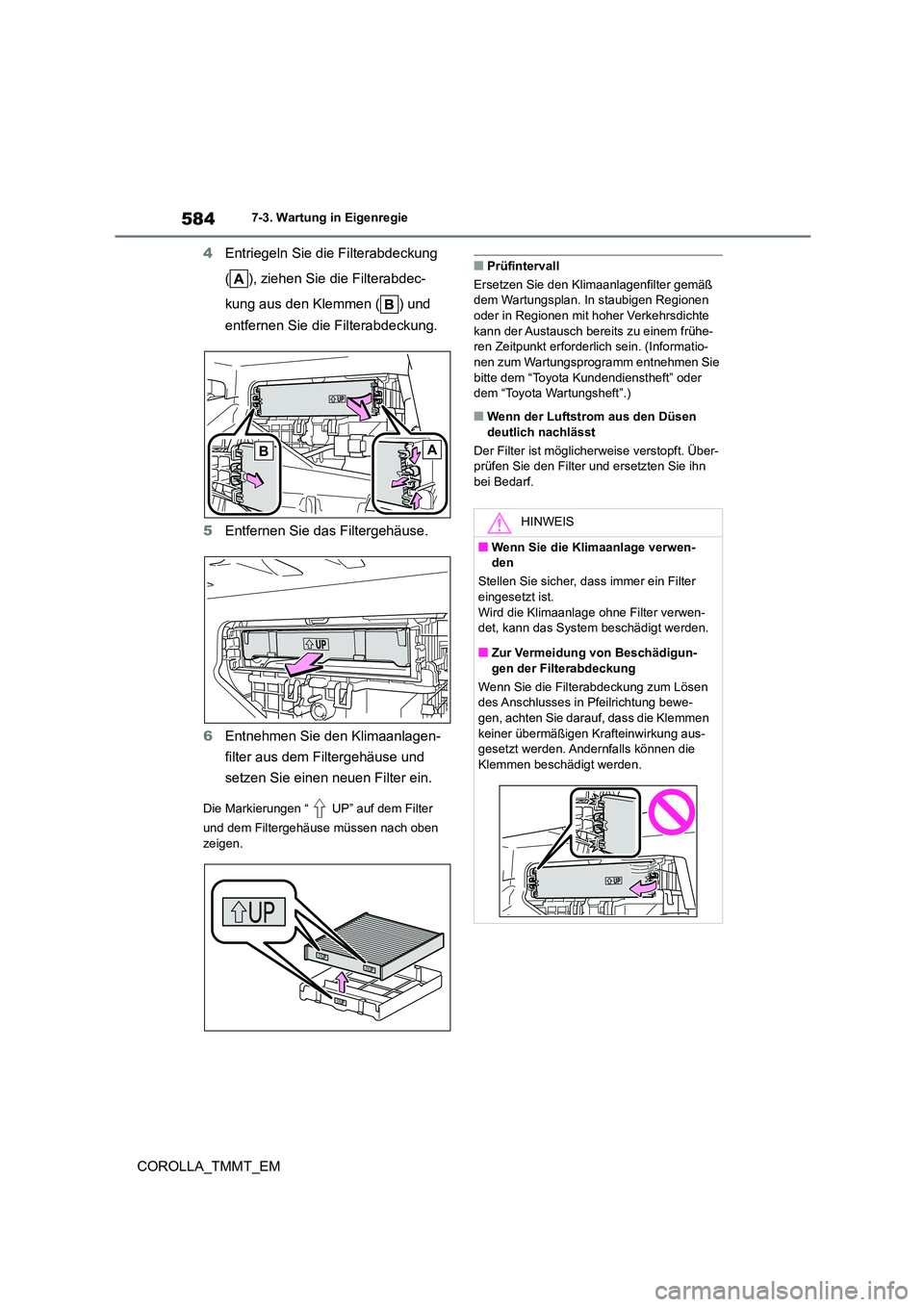

4 Entriegeln Sie die Filterabdeckung
( ), ziehen Sie die Filterabdec-
kung aus den Klemmen ( ) und
entfernen Sie die Filterabdeckung.
5 Entfernen Sie das Filtergehäuse.
6 Entnehmen Sie den Klimaanlagen-
filter aus dem Filtergehäuse und
setzen Sie einen neuen Filter ein.
Die Markierungen “ UP” auf dem Filter
und dem Filtergehäuse müssen nach oben
zeigen.
■Prüfintervall
Ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubigen Regionen
oder in Regionen mit hoher Verkehrsdichte
kann der Austausch bereits zu einem frühe- ren Zeitpunkt erforderlich sein. (Informatio-
nen zum Wartungsprogramm entnehmen Sie
bitte dem “Toyota Kundendienstheft” oder dem “Toyota Wartungsheft”.)
■Wenn der Luftstrom aus den Düsen
deutlich nachlässt
Der Filter ist möglicher weise verstopft. Über-
prüfen Sie den Filter und ersetzten Sie ihn bei Bedarf.
AB
HINWEIS
■Wenn Sie die Klimaanlage verwen-
den
Stellen Sie sicher, dass immer ein Filter
eingesetzt ist. Wird die Klimaanlage ohne Filter verwen-
det, kann das System beschädigt werden.
■Zur Vermeidung von Beschädigun- gen der Filterabdeckung
Wenn Sie die Filterabdeckung zum Lösen
des Anschlusses in Pfeilrichtung bewe-
gen, achten Sie darauf, dass die Klemmen keiner übermäßigen Krafteinwirkung aus-
gesetzt werden. Andernfalls können die
Klemmen beschädigt werden.

585
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA_TMMT_EM
■Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem
(je nach Ausstattung) und die Fernbedie-
nung funktionieren nicht einwandfrei.
●Die Reichweite verringert sich.
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithiumbatterie CR2032
■Verwenden Sie eine Lithiumbatterie
vom Typ CR2032
●Batterien erhalten Sie von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt, im lokalen
Elektrohandel oder in Fotogeschäften.
●Nur durch den gleichen oder einen gleich-
wertigen vom Hersteller empfohlenen Typ
austauschen.
●Entsorgen Sie alte Batterien gemäß den
örtlichen Bestimmungen.
Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem
1 Entfernen Sie die Schlüsselabdec-
kung.
Decken Sie die Spitze des Schlitzschrau-
bendrehers mit einem Lappen ab, um eine
Beschädigung des Schl üssels zu vermei- den.
2 Entfernen Sie die Batterieabdec-
kung.
Wenn sich die Batterieabdeckung nur
schwer entfernen lässt, heben Sie zum Ent- fernen die Kante an.
3 Entfernen Sie die entladene Batte-
rie mit einem kleinen Schlitzschrau-
bendreher.
Setzen Sie eine neue Batterie mit dem
Batterie für Fernbedie-
nung/elektronischen
Schlüssel
Ersetzen Sie eine entladene Batte-
rie durch eine neue.
Da der Schlüssel beschädigt wer-
den könnte, wenn das folgende
Verfahren nicht ordnungsgemäß
durchgeführt wi rd, wird empfoh-
len, den Austausch der Schlüssel-
batterie von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt durchführen zu lassen.
Vorzubereitende Komponenten
Austausch der Batterie

5867-3. Wartung in Eigenregie
COROLLA_TMMT_EM

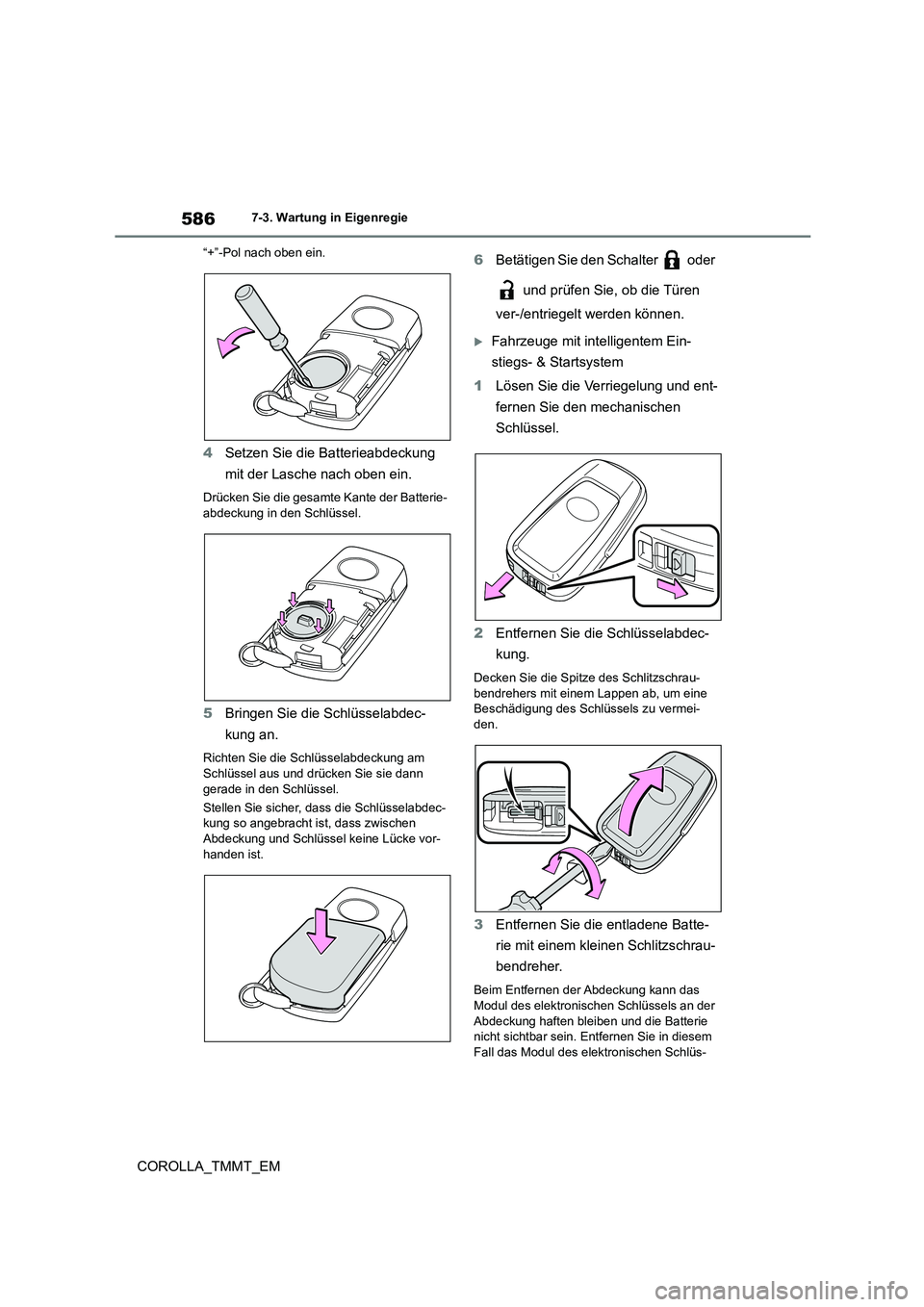

“+”-Pol nach oben ein.
4Setzen Sie die Batterieabdeckung
mit der Lasche nach oben ein.
Drücken Sie die gesamte Kante der Batterie-
abdeckung in den Schlüssel.
5 Bringen Sie die Schlüsselabdec-
kung an.
Richten Sie die Schlüsselabdeckung am
Schlüssel aus und drücken Sie sie dann gerade in den Schlüssel.
Stellen Sie sicher, dass die Schlüsselabdec-
kung so angebracht ist, dass zwischen
Abdeckung und Schlüssel keine Lücke vor- handen ist.
6 Betätigen Sie den Schalter oder
und prüfen Sie, ob die Türen
ver-/entriegelt werden können.
Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem
1 Lösen Sie die Verriegelung und ent-
fernen Sie den mechanischen
Schlüssel.
2 Entfernen Sie die Schlüsselabdec-
kung.
Decken Sie die Spitze des Schlitzschrau-
bendrehers mit einem Lappen ab, um eine Beschädigung des Schl üssels zu vermei-
den.
3 Entfernen Sie die entladene Batte-
rie mit einem kleinen Schlitzschrau-
bendreher.
Beim Entfernen der Abdeckung kann das Modul des elektronisc hen Schlüssels an der
Abdeckung haften bleiben und die Batterie
nicht sichtbar sein. Entfernen Sie in diesem Fall das Modul des el ektronischen Schlüs-

587
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA_TMMT_EM

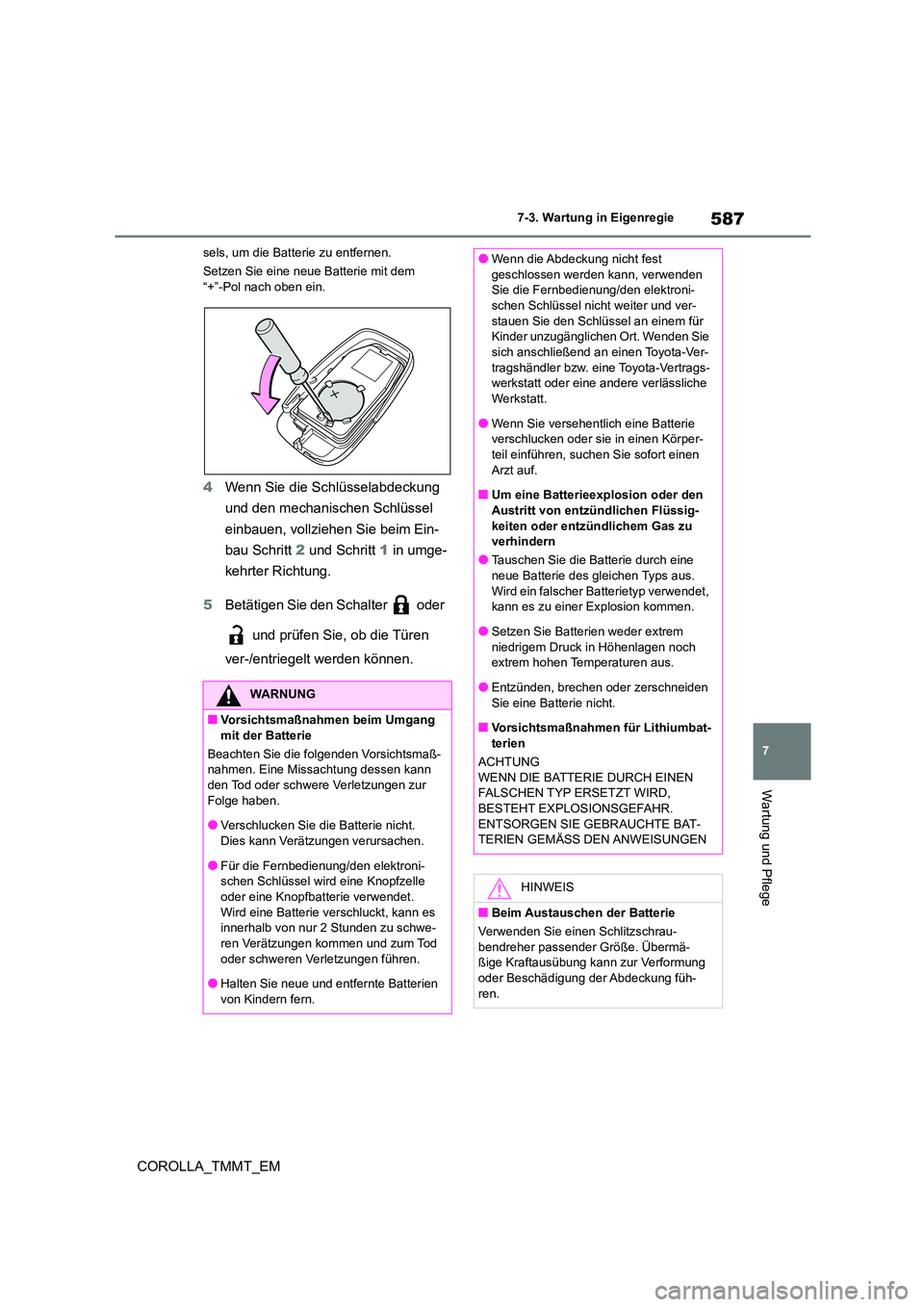

sels, um die Batterie zu entfernen.
Setzen Sie eine neue Batterie mit dem “+”-Pol nach oben ein.
4 Wenn Sie die Schlüsselabdeckung
und den mechanischen Schlüssel
einbauen, vollziehen Sie beim Ein-
bau Schritt 2 und Schritt 1 in umge-
kehrter Richtung.
5 Betätigen Sie den Schalter oder
und prüfen Sie, ob die Türen
ver-/entriegelt werden können.
WARNUNG
■Vorsichtsmaßnahmen beim Umgang mit der Batterie
Beachten Sie die folgenden Vorsichtsmaß- nahmen. Eine Missachtung dessen kann
den Tod oder schwere Verletzungen zur
Folge haben.
●Verschlucken Sie die Batterie nicht.
Dies kann Verätzungen verursachen.
●Für die Fernbedienung/den elektroni- schen Schlüssel wird eine Knopfzelle
oder eine Knopfbatterie verwendet.
Wird eine Batterie verschluckt, kann es innerhalb von nur 2 Stunden zu schwe-
ren Verätzungen kommen und zum Tod
oder schweren Verletzungen führen.
●Halten Sie neue und entfernte Batterien
von Kindern fern.
●Wenn die Abdeckung nicht fest
geschlossen werden kann, verwenden
Sie die Fernbedienung/den elektroni- schen Schlüssel nicht weiter und ver-
stauen Sie den Schlüssel an einem für
Kinder unzugänglichen Ort. Wenden Sie sich anschließend an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder eine andere verlässliche Werkstatt.
●Wenn Sie versehentlich eine Batterie
verschlucken oder sie in einen Körper-
teil einführen, suchen Sie sofort einen Arzt auf.
■Um eine Batterieexplosion oder den
Austritt von entzündlichen Flüssig- keiten oder entzündlichem Gas zu
verhindern
●Tauschen Sie die Batterie durch eine
neue Batterie des gleichen Typs aus. Wird ein falscher Batterietyp verwendet,
kann es zu einer Explosion kommen.
●Setzen Sie Batterien weder extrem niedrigem Druck in Höhenlagen noch
extrem hohen Temperaturen aus.
●Entzünden, brechen oder zerschneiden Sie eine Batterie nicht.
■Vorsichtsmaßnahmen für Lithiumbat-
terien
ACHTUNG WENN DIE BATTERIE DURCH EINEN
FALSCHEN TYP ERSETZT WIRD,
BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BAT-
TERIEN GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Beim Austauschen der Batterie
Verwenden Sie einen Schlitzschrau-
bendreher passender Größe. Übermä-
ßige Kraftausübung kann zur Verformung oder Beschädigung der Abdeckung füh-
ren.

5887-3. Wartung in Eigenregie
COROLLA_TMMT_EM

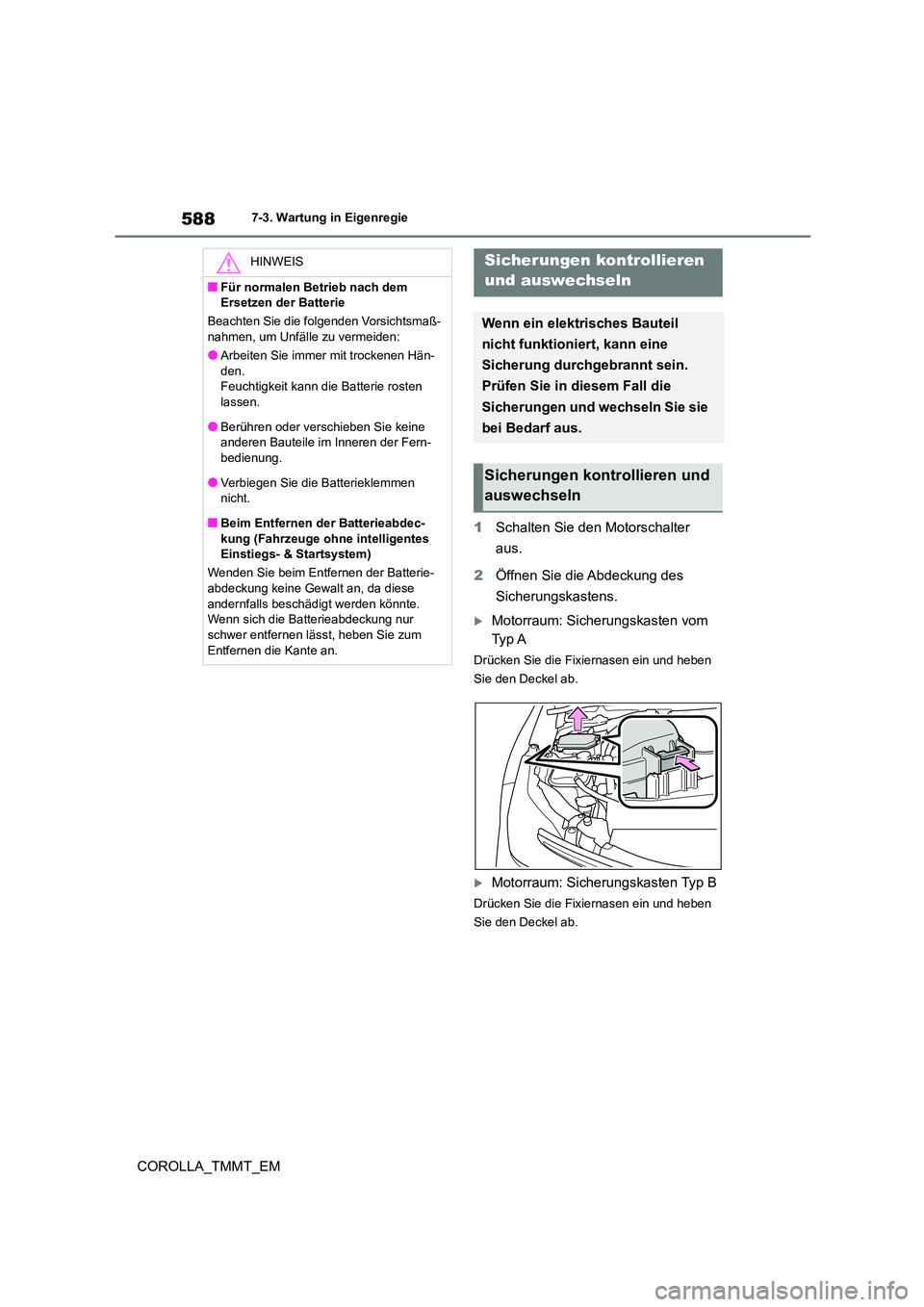

1 Schalten Sie den Motorschalter
aus.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten vom
Ty p A
Drücken Sie die Fixiernasen ein und heben
Sie den Deckel ab.
Motorraum: Sicherungskasten Typ B
Drücken Sie die Fixiernasen ein und heben
Sie den Deckel ab.
HINWEIS
■Für normalen Betrieb nach dem
Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Hän- den.
Feuchtigkeit kann die Batterie rosten
lassen.
●Berühren oder verschieben Sie keine
anderen Bauteile im Inneren der Fern-
bedienung.
●Verbiegen Sie die Batterieklemmen
nicht.
■Beim Entfernen der Batterieabdec- kung (Fahrzeuge ohne intelligentes
Einstiegs- & Startsystem)
Wenden Sie beim Entfernen der Batterie-
abdeckung keine Gewalt an, da diese andernfalls beschädigt werden könnte.
Wenn sich die Batterieabdeckung nur
schwer entfernen lässt, heben Sie zum Entfernen die Kante an.
Sicherungen kontrollieren
und auswechseln
Wenn ein elektrisches Bauteil
nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Prüfen Sie in diesem Fall die
Sicherungen und wechseln Sie sie
bei Bedarf aus.
Sicherungen kontrollieren und
auswechseln

589
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA_TMMT_EM

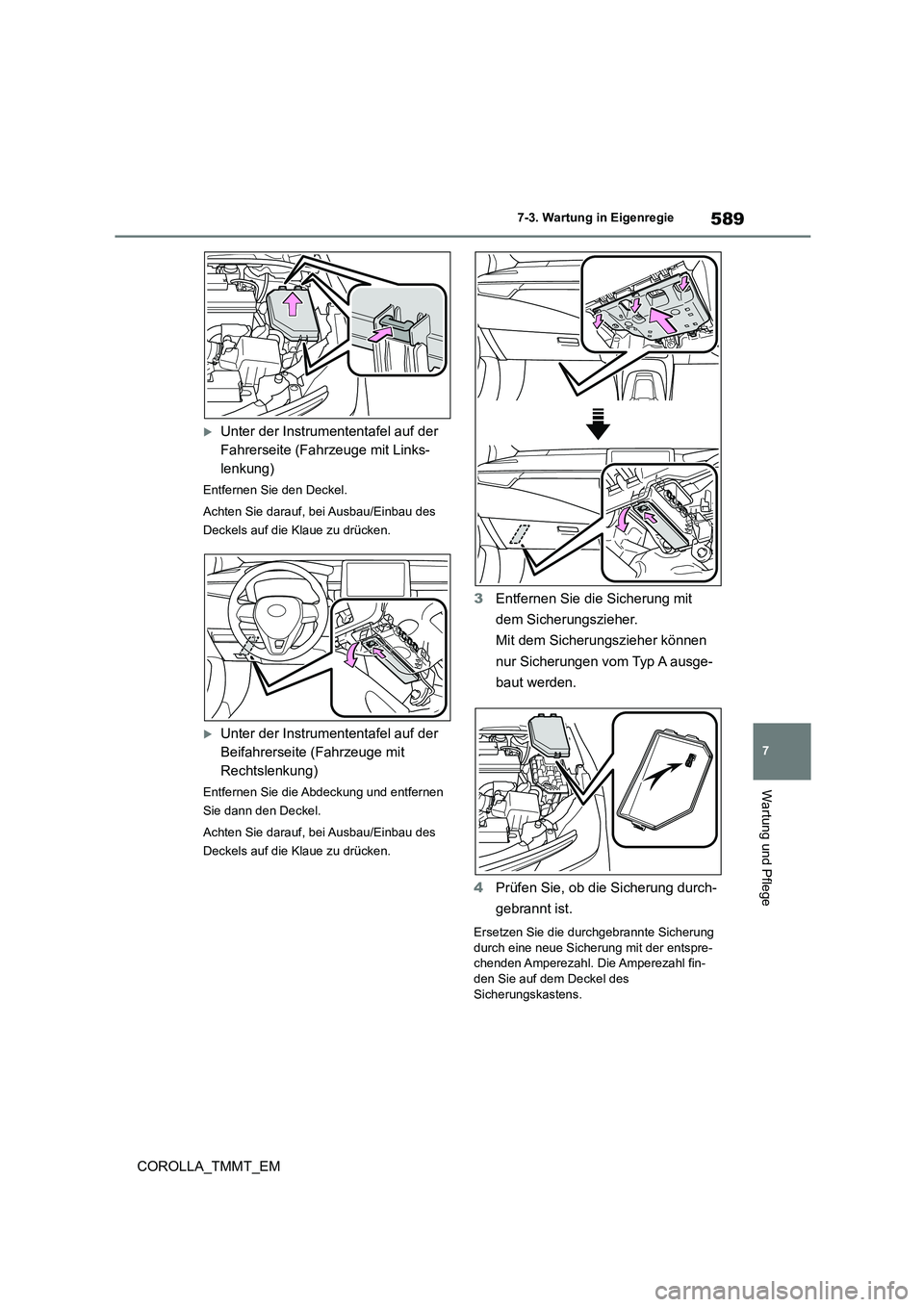

Unter der Instrum ententafel auf der
Fahrerseite (Fahrzeuge mit Links-
lenkung)
Entfernen Sie den Deckel.
Achten Sie darauf, bei Ausbau/Einbau des
Deckels auf die Klaue zu drücken.
Unter der Instrum ententafel auf der
Beifahrerseite (Fahrzeuge mit
Rechtslenkung)
Entfernen Sie die Abdeckung und entfernen
Sie dann den Deckel.
Achten Sie darauf, bei Ausbau/Einbau des
Deckels auf die Klaue zu drücken.
3 Entfernen Sie die Sicherung mit
dem Sicherungszieher.
Mit dem Sicherungszieher können
nur Sicherungen vom Typ A ausge-
baut werden.
4 Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie die durchgebrannte Sicherung
durch eine neue Sicherung mit der entspre-
chenden Amperezahl. Die Amperezahl fin- den Sie auf dem Deckel des
Sicherungskastens.

5907-3. Wartung in Eigenregie
COROLLA_TMMT_EM

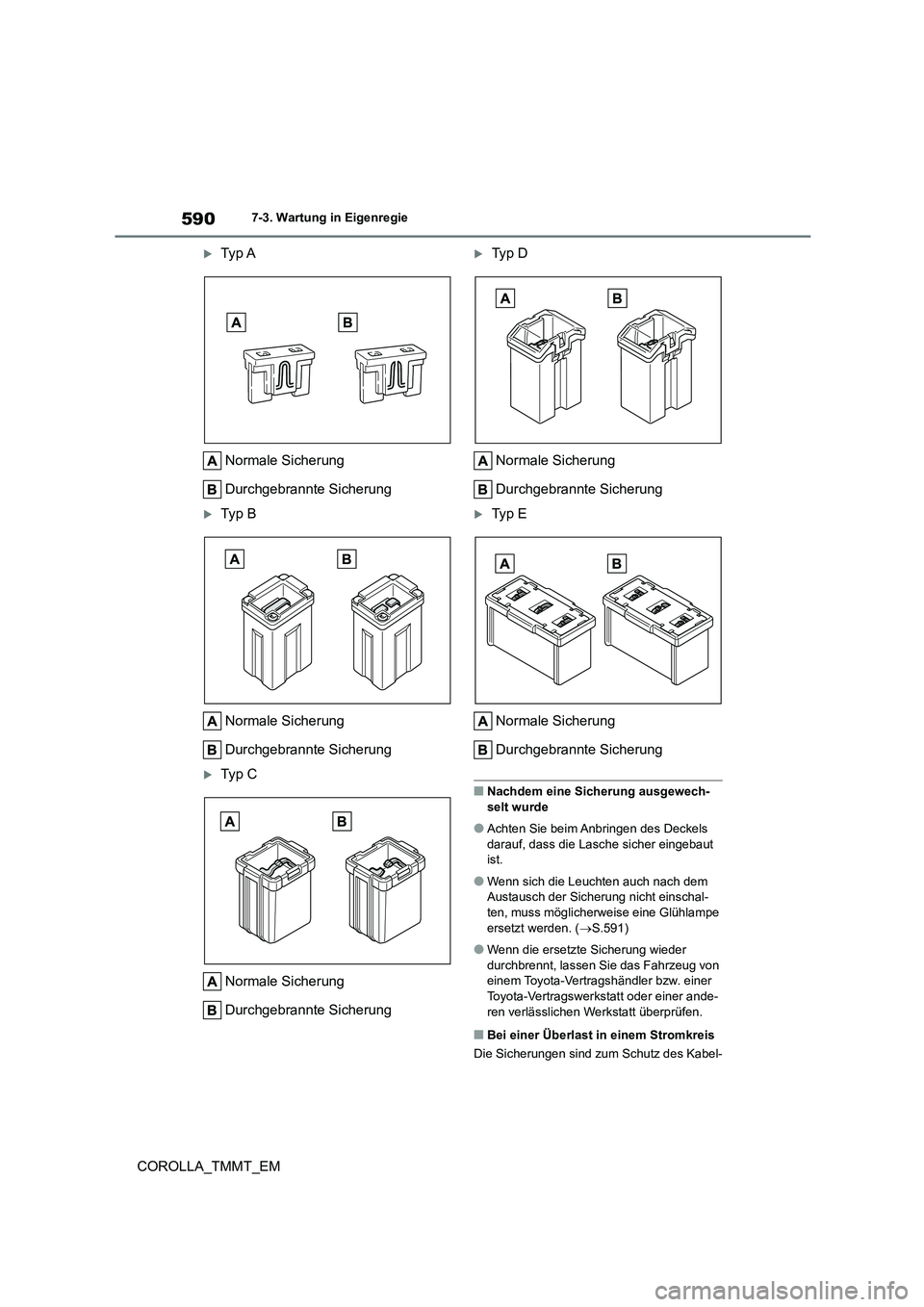

Ty p A
Normale Sicherung
Durchgebrannte Sicherung
Ty p B
Normale Sicherung
Durchgebrannte Sicherung
Ty p C
Normale Sicherung
Durchgebrannte Sicherung
Ty p D
Normale Sicherung
Durchgebrannte Sicherung
Ty p E
Normale Sicherung
Durchgebrannte Sicherung
■Nachdem eine Sicherung ausgewech-
selt wurde
●Achten Sie beim Anbringen des Deckels
darauf, dass die Lasch e sicher eingebaut
ist.
●Wenn sich die Leuchten auch nach dem
Austausch der Sicherung nicht einschal- ten, muss möglicherweise eine Glühlampe
ersetzt werden. ( S.591)
●Wenn die ersetzte Sicherung wieder
durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
■Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabel-
