2020 TOYOTA COROLLA Betriebsanleitungen (in German)

543
6

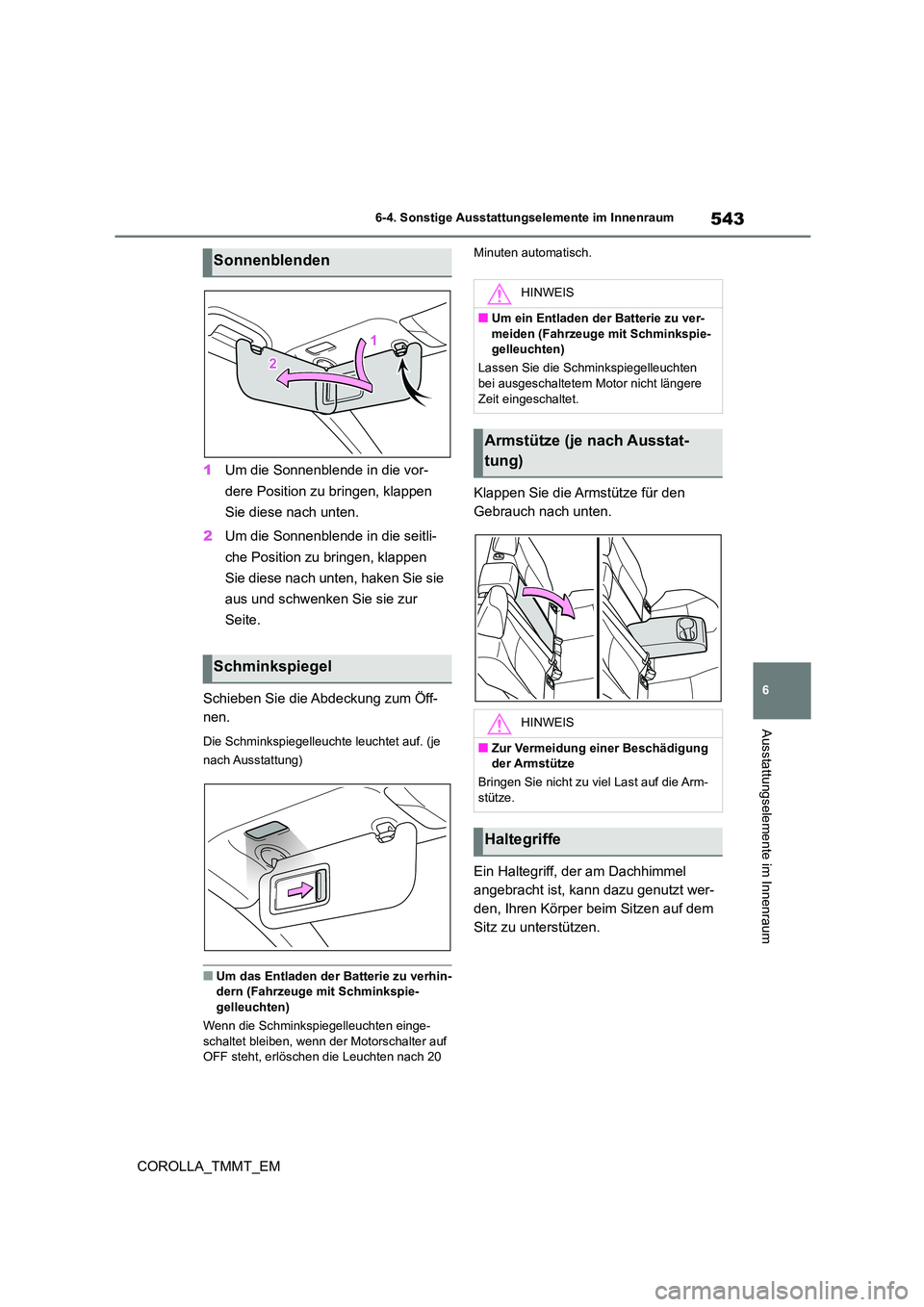

6-4. Sonstige Ausstattungselemente im Innenraum
Ausstattungselemente im Innenraum
COROLLA_TMMT_EM
1 Um die Sonnenblende in die vor-
dere Position zu bringen, klappen
Sie diese nach unten.
2 Um die Sonnenblende in die seitli-
che Position zu bringen, klappen
Sie diese nach unten, haken Sie sie
aus und schwenken Sie sie zur
Seite.
Schieben Sie die Abdeckung zum Öff-
nen.
Die Schminkspiegelleucht e leuchtet auf. (je
nach Ausstattung)
■Um das Entladen der Batterie zu verhin- dern (Fahrzeuge mit Schminkspie-
gelleuchten)
Wenn die Schminkspiegelleuchten einge-
schaltet bleiben, wenn der Motorschalter auf OFF steht, erlöschen die Leuchten nach 20
Minuten automatisch.
Klappen Sie die Armstütze für den
Gebrauch nach unten.
Ein Haltegriff, der am Dachhimmel
angebracht ist, kann dazu genutzt wer-
den, Ihren Körper beim Sitzen auf dem
Sitz zu unterstützen.
Sonnenblenden
Schminkspiegel
HINWEIS
■Um ein Entladen der Batterie zu ver- meiden (Fahrzeuge mit Schminkspie-
gelleuchten)
Lassen Sie die Schm inkspiegelleuchten
bei ausgeschaltetem Motor nicht längere Zeit eingeschaltet.
Armstütze (je nach Ausstat-
tung)
HINWEIS
■Zur Vermeidung einer Beschädigung der Armstütze
Bringen Sie nicht zu viel Last auf die Arm-
stütze.
Haltegriffe

5446-4. Sonstige Ausstattungselemente im Innenraum
COROLLA_TMMT_EM
Vorn (je nach Ausstattung)
Hinten
Die Kleiderhaken sind an den hinteren
Haltegriffen angebracht.
WARNUNG
■Haltegriff
Verwenden Sie den Haltegriff nicht zum
Ein- und Aussteigen aus dem Fahrzeug
oder um sich von dem Sitz zu erheben.
HINWEIS
■Um den Haltegriff vor Beschädigung zu schützen
Hängen Sie keine schweren Gegenstände
oder eine schwere Last an den Haltegriff.
Kleiderhaken
WARNUNG
■Gegenstände, die nicht an den Haken
gehängt werden können (Fahrzeuge
mit SRS-Kopf-Seiten-Airbags)
Hängen Sie keine Kleiderbügel oder andere harte oder scharfkantige Gegen-
stände an den Haken. Wenn die
SRS-Kopf-Seiten-Airbags ausgelöst wer- den, können diese Gegenstände zu
gefährlichen Geschossen werden und töd-
liche oder schwere Verletzungen verursa- chen.

7
545
7
Wartung und Pflege
COROLLA_TMMT_EM
Wartung und Pflege
.7-1. Wartung und Pflege
Reinigung und Schutz des Fahr-
zeugs von außen................. 546
Reinigung und Schutz des Fahr-
zeuginnenraums.................. 549
7-2. Wartung
Wartungsanforderungen ........ 552
7-3. Wartung in Eigenregie
Vorsichtsmaßnahmen bei selbst
durchgeführten Wartungsarbeiten
............................................ 554
Motorhaube ........................... 556
Positionieren eines Rangierwagen-
hebers ................................. 557
Motorraum ............................. 558
Reifen .................................... 566
Reifendruck ........................... 580
Räder ..................................... 581
Klimaanlagenfilter .................. 583
Batterie für Fernbedienung/elektro-
nischen Schlüssel ............... 585
Sicherungen kontrollieren und aus-
wechseln ............................. 588
Glühlampen ........................... 591

5467-1. Wartung und Pflege
COROLLA_TMMT_EM
7-1.Wartung und Pflege

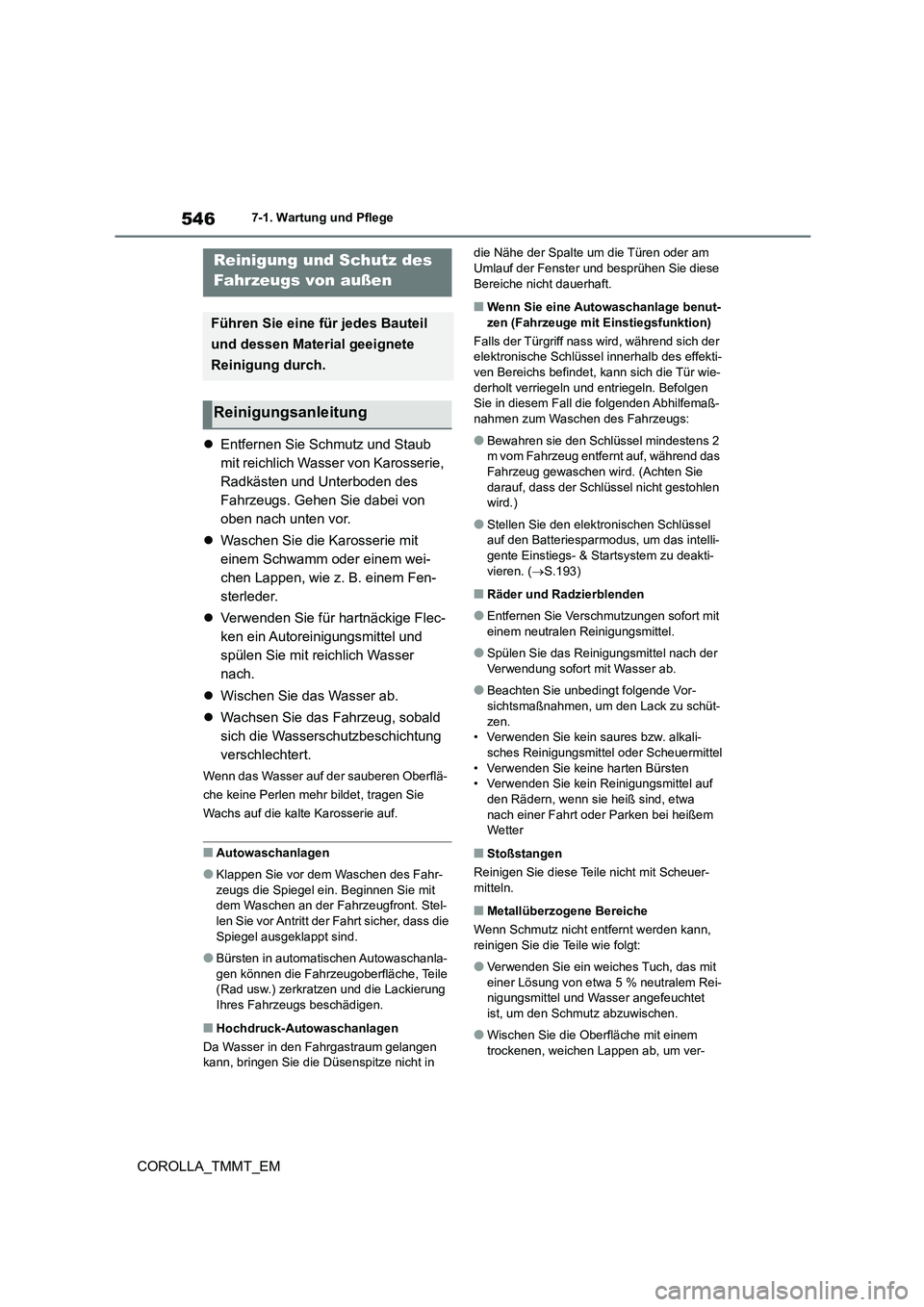

Entfernen Sie Schmutz und Staub
mit reichlich Wasser von Karosserie,
Radkästen und Unterboden des
Fahrzeugs. Gehen Sie dabei von
oben nach unten vor.
 Waschen Sie die Karosserie mit
einem Schwamm oder einem wei-
chen Lappen, wie z. B. einem Fen-
sterleder.
 Verwenden Sie für hartnäckige Flec-
ken ein Autoreinigungsmittel und
spülen Sie mit reichlich Wasser
nach.
 Wischen Sie das Wasser ab.
 Wachsen Sie das Fahrzeug, sobald
sich die Wasserschutzbeschichtung
verschlechtert.
Wenn das Wasser auf der sauberen Oberflä-
che keine Perlen mehr bildet, tragen Sie
Wachs auf die kalte Karosserie auf.
■Autowaschanlagen
●Klappen Sie vor dem Waschen des Fahr-
zeugs die Spiegel ein. Beginnen Sie mit dem Waschen an der Fahrzeugfront. Stel-
len Sie vor Antritt der Fahrt sicher, dass die
Spiegel ausgeklappt sind.
●Bürsten in automatischen Autowaschanla-
gen können die Fahrzeugoberfläche, Teile (Rad usw.) zerkratzen und die Lackierung
Ihres Fahrzeugs beschädigen.
■Hochdruck-Autowaschanlagen
Da Wasser in den Fahrgastraum gelangen
kann, bringen Sie die Düsenspitze nicht in
die Nähe der Spalte um die Türen oder am Umlauf der Fenster und besprühen Sie diese
Bereiche nicht dauerhaft.
■Wenn Sie eine Autowaschanlage benut-
zen (Fahrzeuge mit Einstiegsfunktion)
Falls der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb des effekti-
ven Bereichs befindet, kann sich die Tür wie-
derholt verriegeln und entriegeln. Befolgen Sie in diesem Fall die folgenden Abhilfemaß-
nahmen zum Waschen des Fahrzeugs:
●Bewahren sie den Schlüssel mindestens 2 m vom Fahrzeug entfernt auf, während das
Fahrzeug gewaschen wird. (Achten Sie
darauf, dass der Schlüssel nicht gestohlen wird.)
●Stellen Sie den elek tronischen Schlüssel auf den Batteriesparmodus, um das intelli-
gente Einstiegs- & Startsystem zu deakti-
vieren. ( S.193)
■Räder und Radzierblenden
●Entfernen Sie Verschmutzungen sofort mit
einem neutralen Reinigungsmittel.
●Spülen Sie das Reinigungsmittel nach der
Verwendung sofort mit Wasser ab.
●Beachten Sie unbedingt folgende Vor-
sichtsmaßnahmen, um den Lack zu schüt- zen.
• Verwenden Sie kein saures bzw. alkali-
sches Reinigungsmittel oder Scheuermittel • Verwenden Sie keine harten Bürsten
• Verwenden Sie kein Reinigungsmittel auf
den Rädern, wenn sie heiß sind, etwa nach einer Fahrt oder Parken bei heißem
Wetter
■Stoßstangen
Reinigen Sie diese Teile nicht mit Scheuer-
mitteln.
■Metallüberzogene Bereiche
Wenn Schmutz nicht entfernt werden kann, reinigen Sie die Teile wie folgt:
●Verwenden Sie ein weiches Tuch, das mit einer Lösung von etwa 5 % neutralem Rei-
nigungsmittel und Wasser angefeuchtet
ist, um den Schmutz abzuwischen.
●Wischen Sie die Oberfläche mit einem
trockenen, weichen Lappen ab, um ver-
Reinigung und Schutz des
Fahrzeugs von außen
Führen Sie eine für jedes Bauteil
und dessen Material geeignete
Reinigung durch.
Reinigungsanleitung

547
7
7-1. Wartung und Pflege
Wartung und Pflege
COROLLA_TMMT_EM
bliebene Feuchtigkeit vollständig zu entfer- nen.
●Zum Entfernen von öligen Ablagerungen verwenden Sie Alkohol-Feuchttücher oder
ein ähnliches Produkt.
WARNUNG
■Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motor-
raum. Dies kann einen Brand der elektri- schen Bauteile usw. verursachen.
■Beim Reinigen der Windschutz-
scheibe (Fahrzeuge mit Regensen- sor-Scheibenwischern)
Schalten Sie den Scheibenwischerschalter
aus. Wenn der Wischerschalter auf
“AUTO” steht, kann sich der Scheibenwi- scher in den folgenden Situationen uner-
wartet bewegen und Ihre Hände werden
möglicherweise eingeklemmt, wodurch Sie sich schwer verletzen oder die Wischer-
blätter beschädigt werden können.
Aus
AUTO
●Wenn der obere Bereich der Wind-
schutzscheibe, in dem sich der Regen- sensor befindet, mit der Hand berührt
wird
●Wenn ein feuchtes Tuch oder ein ähnli- cher Gegenstand in die Nähe des
Regensensors gebracht wird
●Wenn etwas gegen die Windschutz- scheibe stößt
●Wenn Sie den Regensensorkörper
direkt berühren oder wenn etwas gegen den Regensensor stößt
■Vorsichtsmaßnahmen bezüglich des
Auspuffrohrs
Die Abgase erhitzen das Auspuffrohr
stark. Vermeiden Sie beim Waschen des Fahr-
zeugs Berührungen des Auspuffrohrs,
solange es nicht ausreichend abgekühlt ist. Berührung eines heißen Auspuffrohrs
kann Verbrennungen verursachen.
■Vorsichtsmaßnahmen bezüglich der
hinteren Stoßstange mit Toter-Win- kel-Monitor (je nach Ausstattung)
Wenn der Lack der hinteren Stoßstange
abgeschlagen oder zerk ratzt ist, kann es
zu einer Funktionsstörung des Systems kommen. Ist dies der Fall, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
HINWEIS
■Zur Vermeidung von Lackschäden
und Korrosion an der Karosserie und
an Komponenten (Aluminiumräder usw.)
●Waschen Sie das Fahrzeug in den fol-
genden Fällen sofort:
• Nach dem Fahren in der Nähe der
Küste
• Nach dem Fahren auf mit Salz gestreu- ten Straßen
• Wenn sich Teer oder Baumharz auf dem
Lack befindet
• Wenn tote Insekten, Exkremente von
Insekten oder Exkremente von Vögeln
auf dem Lack vorhanden sind
• Nach dem Durchfahren eines Gebiets,
das durch Ruß, öligen Rauch, Berg-
werkstaub, Eisenstaub oder chemische Substanzen verunreinigt ist
• Wenn das Fahrzeug stark verstaubt
oder verschmutzt ist
• Wenn Flüssigkeiten wie Benzol und
Benzin auf den Lack getropft sind

5487-1. Wartung und Pflege
COROLLA_TMMT_EM
HINWEIS
●Lassen Sie Stellen mit abgeplatztem
oder zerkratztem Lack sofort reparieren.
●Um zu verhindern, dass die Räder kor- rodieren, reinigen Sie sie vollständig
und lagern Sie sie bei der Lagerung an
einem Ort mit geringer Feuchtigkeit.
■Reinigung der Außenleuchten
●Sorgfältig waschen. Verwenden Sie
keine organischen Substanzen und
scheuern Sie nicht mit einem Schrub- ber.
Dadurch können die Oberflächen der
Leuchten beschädigt werden.
●Tragen Sie auf die Oberflächen der
Leuchten kein Wachs auf.
Wachs kann die Linsen beschädigen.
■Zur Vermeidung von Schäden an den
Scheibenwischerarmen
Wenn Sie die Wischerarme von der Wind-
schutzscheibe anheben, ziehen Sie zunächst den Wischerarm auf der Fahrer-
seite nach oben und wiederholen Sie die-
sen Vorgang auf der Beifahrerseite. Wenn Sie die Wischerarme wieder in die
ursprüngliche Position zurückführen,
beginnen Sie mit der Beifahrerseite.
■Beim Waschen in einer automati- schen Autowaschanlage (Fahrzeuge
mit Regensensor-Scheibenwischern)
Schalten Sie den Wischerschalter aus.
Wenn der Wischerschalter auf “AUTO” steht, können sich die Scheibenwischer
einschalten und die Wischerblätter können
beschädigt werden.
■Beim Waschen in einer Hoch-
druck-Autowaschanlage
●Fahrzeuge mit Rückfahrmoni-
tor-System: Wenn das Fahrzeug gewa- schen wird, bespritzen Sie die Kamera
oder ihre Umgebung nicht direkt mit
einem Hochdruckreiniger. Erschütterun- gen durch das Auftreffen von Hochdruc-
kwasser kann zu Funktionsstörungen
des Geräts führen.
●Bringen Sie die Düsenspitze nicht in die
Nähe der Manschetten (aus Gummi
oder Harz hergestellte Abdeckung), Anschlüsse oder folgenden Teile. Die
Teile können beschädigt werden, wenn
sie mit Hochdruckwasser in Kontakt kommen.
• Zum Antrieb gehörende Teile
• Teile der Lenkung
• Teile der Aufhängung
• Teile der Bremse
●Halten Sie die Reinigungsdüse minde-
stens 30 cm von der Fahrzeugkarosse-
rie entfernt. Ansonsten könnten Harzbereiche, wie Leisten und Stoß-
stangen verformt und beschädigt wer-
den. Halten Sie die Düse außerdem nicht dauerhaft auf dieselbe Stelle.
●Besprühen Sie den unteren Bereich der
Windschutzscheibe nicht dauerhaft. Wenn Wasser in den Klimaanlagenein-
lass am unteren Bereich der Wind-
schutzscheibe gelang t, funktioniert die Klimaanlage möglicherweise nicht ord-
nungsgemäß.
●Verwenden Sie zum Reinigen des Unterbodens des Fahrzeugs keinen
Hochdruckreiniger.

549
7
7-1. Wartung und Pflege
Wartung und Pflege
COROLLA_TMMT_EM

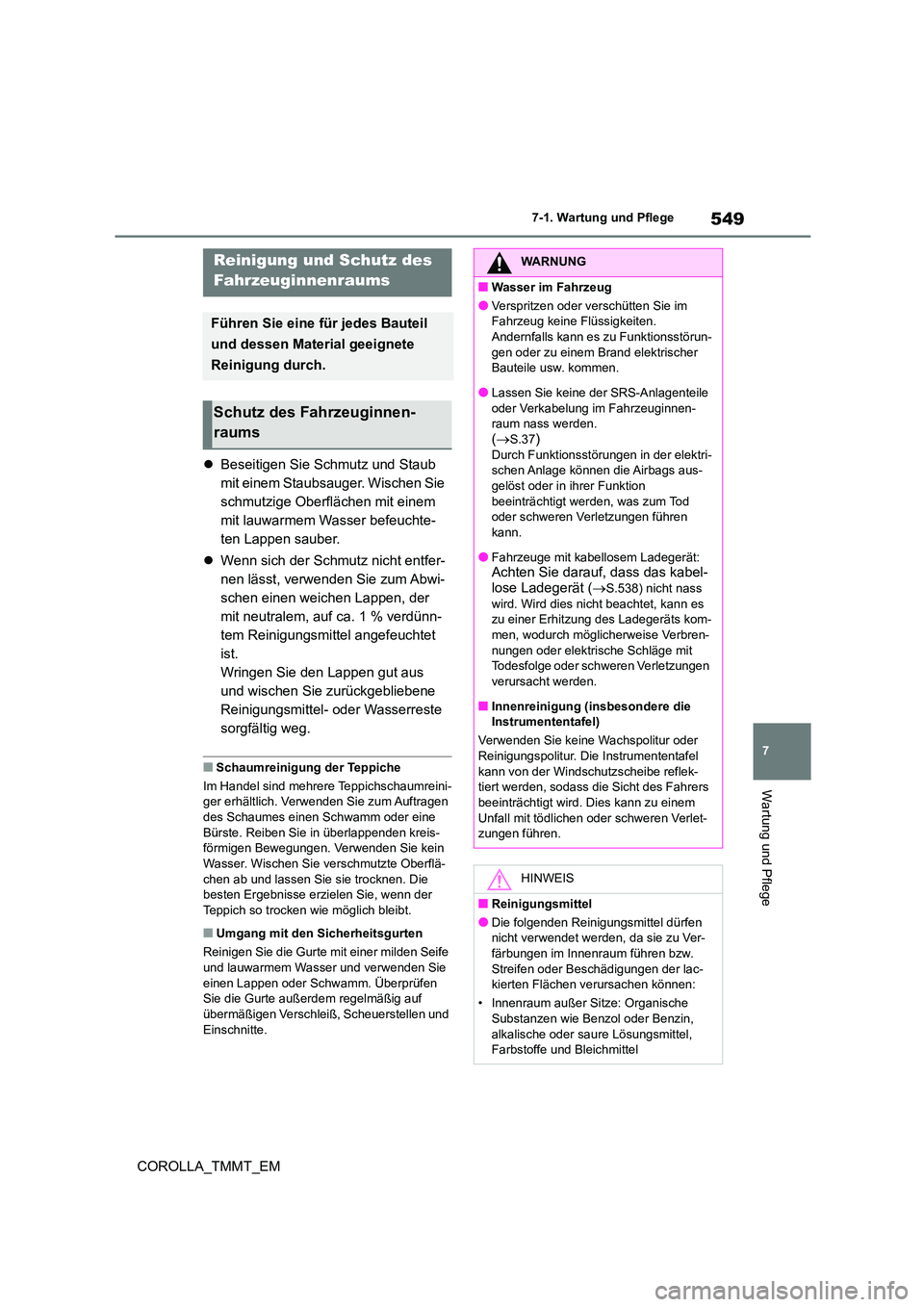

 Beseitigen Sie Schmutz und Staub
mit einem Staubsauger. Wischen Sie
schmutzige Oberflächen mit einem
mit lauwarmem Wasser befeuchte-
ten Lappen sauber.
 Wenn sich der Schmutz nicht entfer-
nen lässt, verwenden Sie zum Abwi-
schen einen weichen Lappen, der
mit neutralem, auf ca. 1 % verdünn-
tem Reinigungsmittel angefeuchtet
ist.
Wringen Sie den Lappen gut aus
und wischen Sie zurückgebliebene
Reinigungsmittel- oder Wasserreste
sorgfältig weg.
■Schaumreinigung der Teppiche
Im Handel sind mehrere Teppichschaumreini-
ger erhältlich. Verwenden Sie zum Auftragen des Schaumes einen Schwamm oder eine
Bürste. Reiben Sie in überlappenden kreis-
förmigen Bewegungen. Verwenden Sie kein Wasser. Wischen Sie verschmutzte Oberflä-
chen ab und lassen Sie sie trocknen. Die
besten Ergebnisse erzielen Sie, wenn der Teppich so trocken wie möglich bleibt.
■Umgang mit den Sicherheitsgurten
Reinigen Sie die Gurte mit einer milden Seife
und lauwarmem Wasser und verwenden Sie
einen Lappen oder Schwamm. Überprüfen Sie die Gurte außerdem regelmäßig auf
übermäßigen Verschleiß, Scheuerstellen und
Einschnitte.
Reinigung und Schutz des
Fahrzeuginnenraums
Führen Sie eine für jedes Bauteil
und dessen Material geeignete
Reinigung durch.
Schutz des Fahrzeuginnen-
raums
WARNUNG
■Wasser im Fahrzeug
●Verspritzen oder verschütten Sie im
Fahrzeug keine Flüssigkeiten.
Andernfalls kann es zu Funktionsstörun- gen oder zu einem Brand elektrischer
Bauteile usw. kommen.
●Lassen Sie keine der SRS-Anlagenteile oder Verkabelung im Fahrzeuginnen-
raum nass werden.
( S.37)Durch Funktionsstörungen in der elektri-
schen Anlage können die Airbags aus-
gelöst oder in ihrer Funktion beeinträchtigt werden, was zum Tod
oder schweren Verletzungen führen
kann.
●Fahrzeuge mit kabellosem Ladegerät:
Achten Sie darauf, dass das kabel-
lose Ladegerät ( S.538) nicht nass wird. Wird dies nicht beachtet, kann es
zu einer Erhitzung des Ladegeräts kom-
men, wodurch möglicherweise Verbren- nungen oder elektrische Schläge mit
Todesfolge oder schweren Verletzungen
verursacht werden.
■Innenreinigung (insbesondere die Instrumententafel)
Verwenden Sie keine Wachspolitur oder
Reinigungspolitur. Die Instrumententafel
kann von der Windschutzscheibe reflek- tiert werden, sodass die Sicht des Fahrers
beeinträchtigt wird. Dies kann zu einem
Unfall mit tödlichen oder schweren Verlet- zungen führen.
HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen
nicht verwendet werden, da sie zu Ver- färbungen im Innenraum führen bzw.
Streifen oder Beschädigungen der lac-
kierten Flächen verursachen können:
• Innenraum außer Sitze: Organische
Substanzen wie Benz ol oder Benzin, alkalische oder saure Lösungsmittel,
Farbstoffe und Bleichmittel

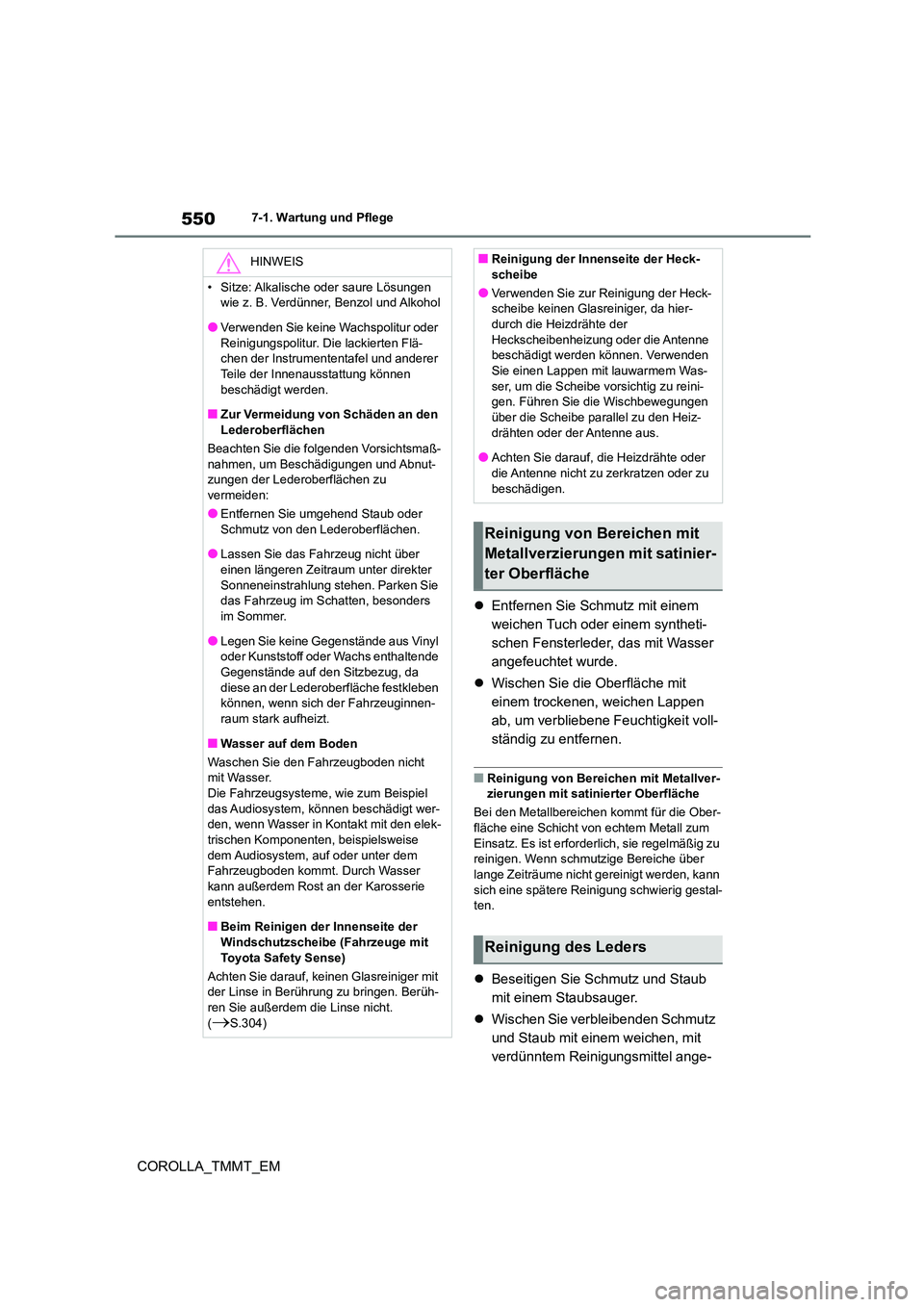

5507-1. Wartung und Pflege
COROLLA_TMMT_EM
 Entfernen Sie Schmutz mit einem
weichen Tuch oder einem syntheti-
schen Fensterleder, das mit Wasser
angefeuchtet wurde.
 Wischen Sie die Oberfläche mit
einem trockenen, weichen Lappen
ab, um verbliebene Feuchtigkeit voll-
ständig zu entfernen.
■Reinigung von Bereichen mit Metallver- zierungen mit satinierter Oberfläche
Bei den Metallbereichen kommt für die Ober-
fläche eine Schicht von echtem Metall zum
Einsatz. Es ist erforder lich, sie regelmäßig zu reinigen. Wenn schmutzige Bereiche über
lange Zeiträume nicht gereinigt werden, kann
sich eine spätere Reinigung schwierig gestal- ten.
 Beseitigen Sie Schmutz und Staub
mit einem Staubsauger.
 Wischen Sie verbleibenden Schmutz
und Staub mit einem weichen, mit
verdünntem Reinigungsmittel ange-
HINWEIS
• Sitze: Alkalische oder saure Lösungen
wie z. B. Verdünner, Benzol und Alkohol
●Verwenden Sie keine Wachspolitur oder Reinigungspolitur. Die lackierten Flä-
chen der Instrumententafel und anderer
Teile der Innenausstattung können beschädigt werden.
■Zur Vermeidung von Schäden an den
Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um Beschädigungen und Abnut-
zungen der Lederoberflächen zu
vermeiden:
●Entfernen Sie umgehend Staub oder Schmutz von den Lederoberflächen.
●Lassen Sie das Fahrzeug nicht über
einen längeren Zeitraum unter direkter Sonneneinstrahlung stehen. Parken Sie
das Fahrzeug im Schatten, besonders
im Sommer.
●Legen Sie keine Gegenstände aus Vinyl
oder Kunststoff oder Wachs enthaltende
Gegenstände auf den Sitzbezug, da diese an der Lederoberfläche festkleben
können, wenn sich der Fahrzeuginnen-
raum stark aufheizt.
■Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Die Fahrzeugsysteme, wie zum Beispiel
das Audiosystem, können beschädigt wer- den, wenn Wasser in Kontakt mit den elek-
trischen Komponenten, beispielsweise
dem Audiosystem, auf oder unter dem Fahrzeugboden kommt. Durch Wasser
kann außerdem Rost an der Karosserie
entstehen.
■Beim Reinigen der Innenseite der
Windschutzscheibe (Fahrzeuge mit
Toyota Safety Sense)
Achten Sie darauf, keinen Glasreiniger mit der Linse in Berührung zu bringen. Berüh-
ren Sie außerdem die Linse nicht.
(S.304)
■Reinigung der Innenseite der Heck-
scheibe
●Verwenden Sie zur Reinigung der Heck-
scheibe keinen Glasreiniger, da hier- durch die Heizdrähte der
Heckscheibenheizung oder die Antenne
beschädigt werden können. Verwenden Sie einen Lappen mit lauwarmem Was-
ser, um die Scheibe vorsichtig zu reini-
gen. Führen Sie die Wischbewegungen über die Scheibe parallel zu den Heiz-
drähten oder der Antenne aus.
●Achten Sie darauf, die Heizdrähte oder
die Antenne nicht zu zerkratzen oder zu beschädigen.
Reinigung von Bereichen mit
Metallverzierungen mit satinier-
ter Oberfläche
Reinigung des Leders
