2020 TOYOTA COROLLA Betriebsanleitungen (in German)

663
9
9-1. Technische Daten
COROLLA_TMMT_EM

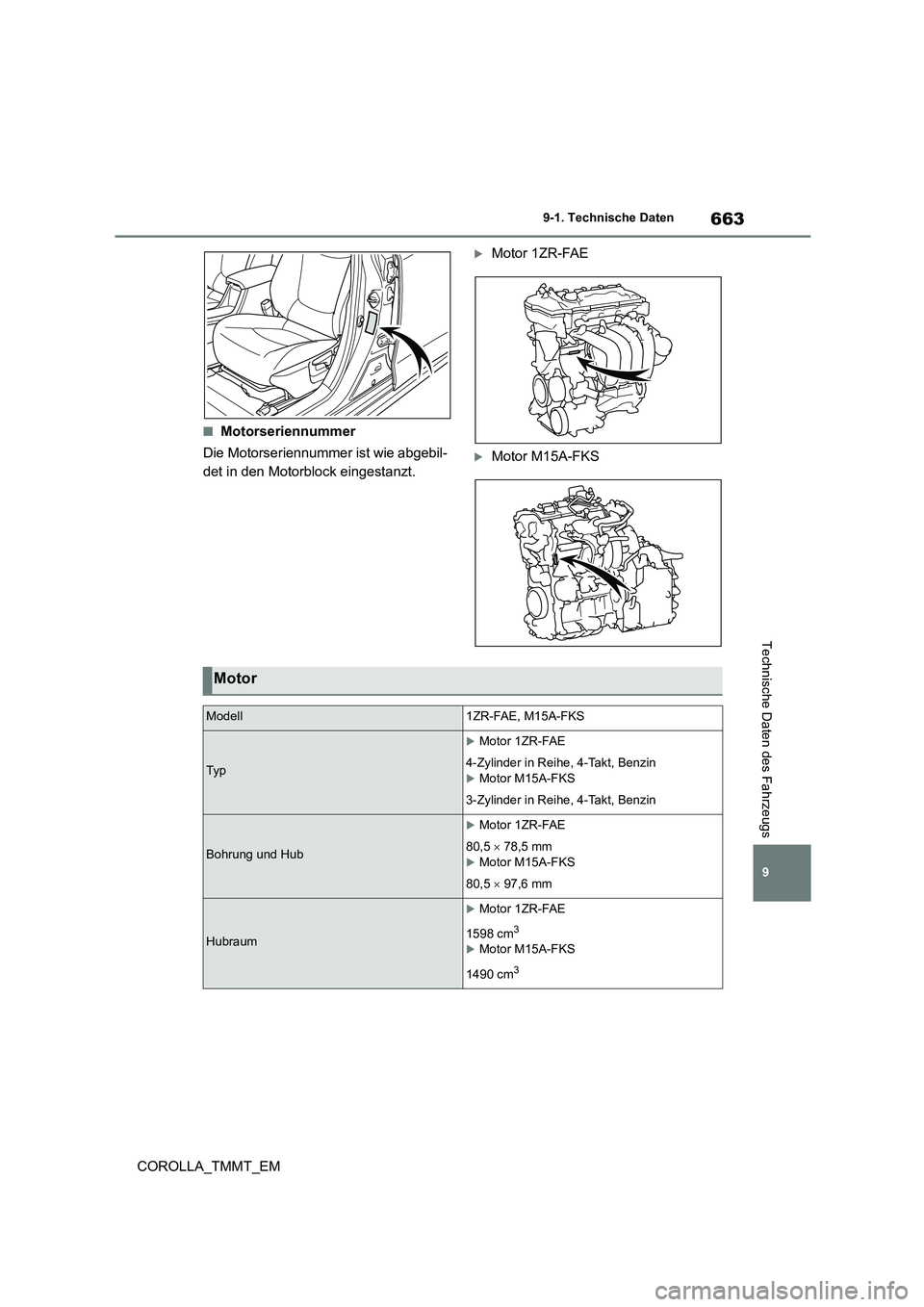

Technische Daten des Fahrzeugs
■Motorseriennummer
Die Motorseriennummer ist wie abgebil-
det in den Motorblock eingestanzt.
Motor 1ZR-FAE
Motor M15A-FKS
Motor
Modell1ZR-FAE, M15A-FKS
Ty p
Motor 1ZR-FAE
4-Zylinder in Reihe, 4-Takt, Benzin
Motor M15A-FKS
3-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub
Motor 1ZR-FAE
80,5  78,5 mm
Motor M15A-FKS
80,5  97,6 mm
Hubraum
Motor 1ZR-FAE
1598 cm3
Motor M15A-FKS
1490 cm3

6649-1. Technische Daten
COROLLA_TMMT_EM

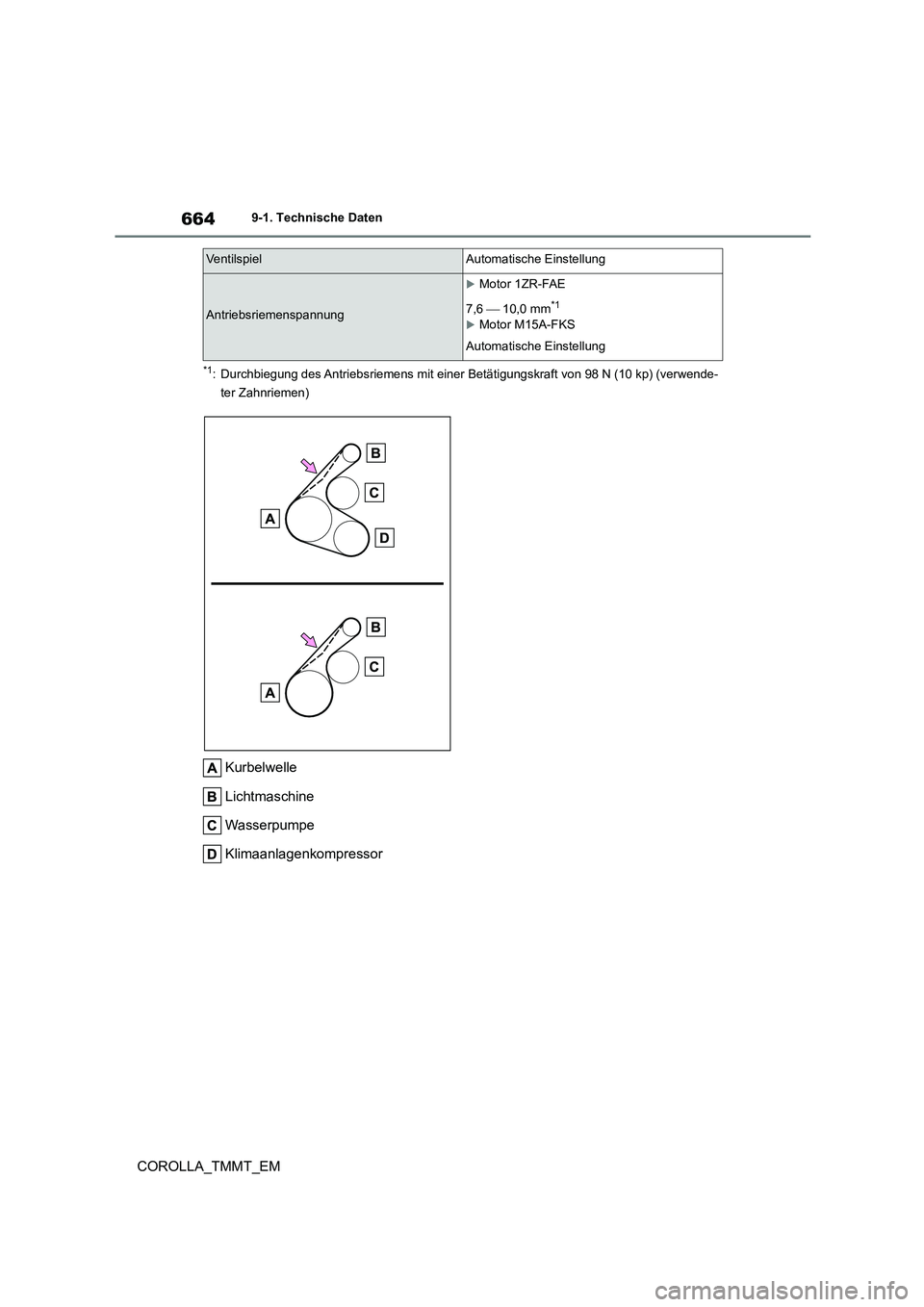

*1: Durchbiegung des Antriebsriemens mit einer Betätigungskraft von 98 N (10 kp) (verwende-
ter Zahnriemen)
Kurbelwelle
Lichtmaschine
Wasserpumpe
Klimaanlagenkompressor
Ve n t i l s p i e lAutomatische Einstellung
Antriebsriemenspannung
Motor 1ZR-FAE
7,6  10,0 mm*1
Motor M15A-FKS
Automatische Einstellung

665
9
9-1. Technische Daten
COROLLA_TMMT_EM
Technische Daten des Fahrzeugs

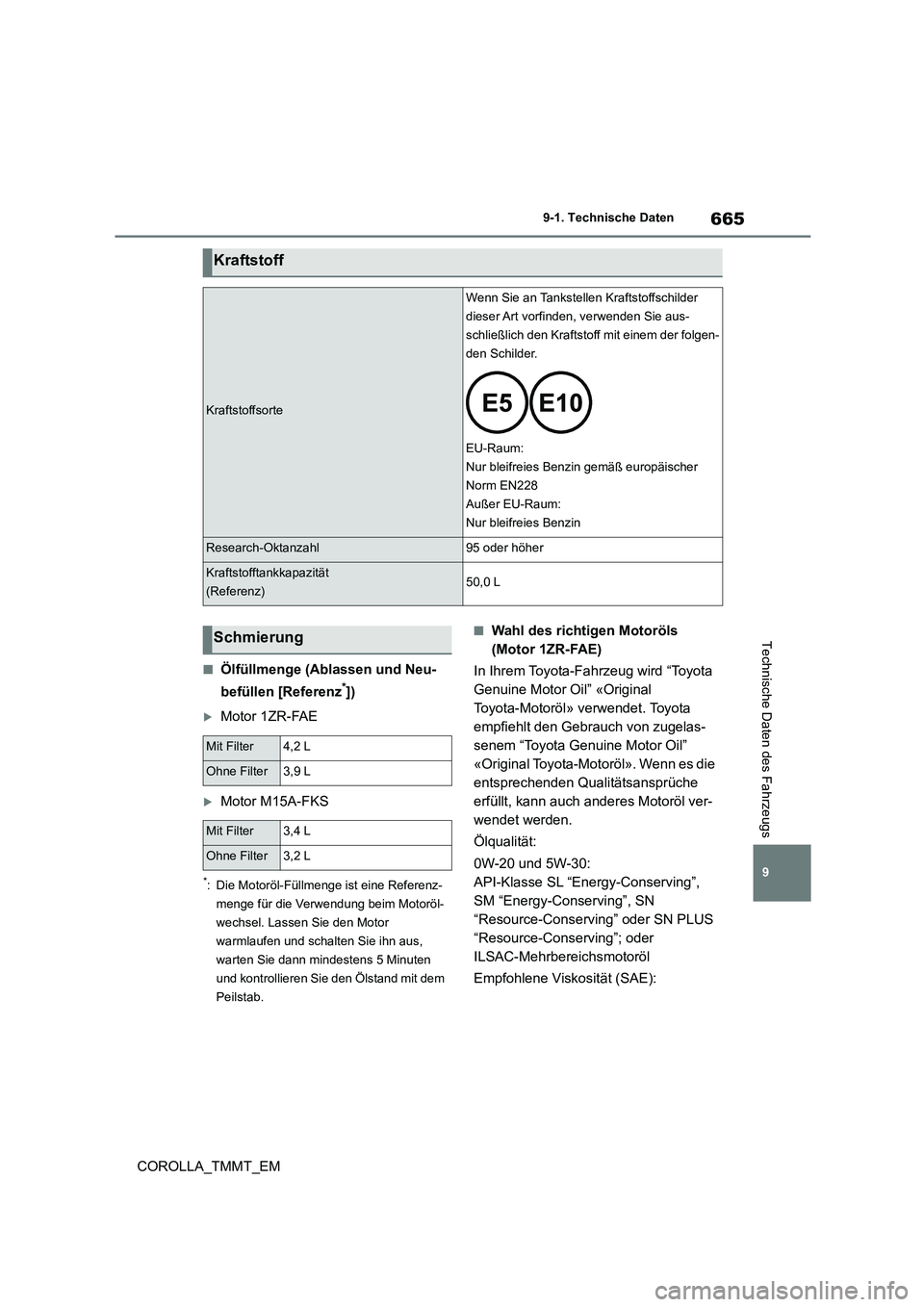

■Ölfüllmenge (Ablassen und Neu-
befüllen [Referenz*])
Motor 1ZR-FAE
Motor M15A-FKS
*: Die Motoröl-Füllmenge ist eine Referenz-
menge für die Verwendung beim Motoröl-
wechsel. Lassen Sie den Motor
warmlaufen und schalten Sie ihn aus,
warten Sie dann mindestens 5 Minuten
und kontrollieren Sie den Ölstand mit dem
Peilstab.
■Wahl des richtigen Motoröls
(Motor 1ZR-FAE)
In Ihrem Toyota-Fahrzeug wird “Toyota
Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota
empfiehlt den Gebrauch von zugelas-
senem “Toyota Genuine Motor Oil”
«Original Toyota-Motoröl». Wenn es die
entsprechenden Qualitätsansprüche
erfüllt, kann auch anderes Motoröl ver-
wendet werden.
Ölqualität:
0W-20 und 5W-30:
API-Klasse SL “Energy-Conserving”,
SM “Energy-Conserving”, SN
“Resource-Conserving” oder SN PLUS
“Resource-Conserving”; oder
ILSAC-Mehrbereichsmotoröl
Empfohlene Viskosität (SAE):
Kraftstoff
Kraftstoffsorte
Wenn Sie an Tankstellen Kraftstoffschilder
dieser Art vorfinden, verwenden Sie aus-
schließlich den Kraftstoff mit einem der folgen-
den Schilder.
EU-Raum:
Nur bleifreies Benzin gemäß europäischer
Norm EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankkapazität
(Referenz)50,0 L
Schmierung
Mit Filter4,2 L
Ohne Filter3,9 L
Mit Filter3,4 L
Ohne Filter3,2 L

6669-1. Technische Daten
COROLLA_TMMT_EM

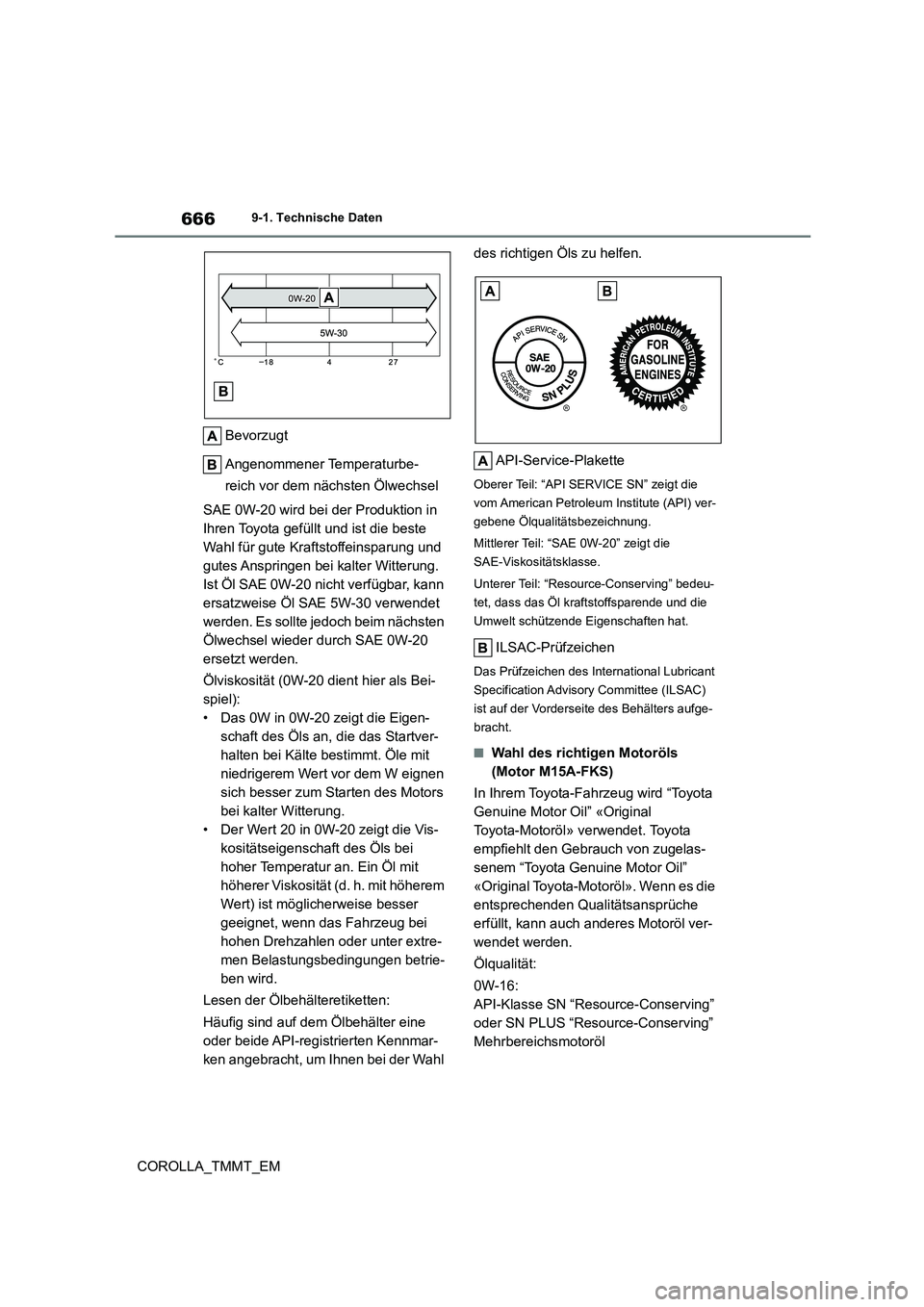

Bevorzugt
Angenommener Temperaturbe-
reich vor dem nächsten Ölwechsel
SAE 0W-20 wird bei der Produktion in
Ihren Toyota gefüllt und ist die beste
Wahl für gute Kraftstoffeinsparung und
gutes Anspringen bei kalter Witterung.
Ist Öl SAE 0W-20 nicht verfügbar, kann
ersatzweise Öl SAE 5W-30 verwendet
werden. Es sollte jedoch beim nächsten
Ölwechsel wieder durch SAE 0W-20
ersetzt werden.
Ölviskosität (0W-20 dient hier als Bei-
spiel):
• Das 0W in 0W-20 zeigt die Eigen-
schaft des Öls an, die das Startver-
halten bei Kälte bestimmt. Öle mit
niedrigerem Wert vor dem W eignen
sich besser zum Starten des Motors
bei kalter Witterung.
• Der Wert 20 in 0W-20 zeigt die Vis-
kositätseigenschaft des Öls bei
hoher Temperatur an. Ein Öl mit
höherer Viskosität (d. h. mit höherem
Wert) ist möglicherweise besser
geeignet, wenn das Fahrzeug bei
hohen Drehzahlen oder unter extre-
men Belastungsbedingungen betrie-
ben wird.
Lesen der Ölbehälteretiketten:
Häufig sind auf dem Ölbehälter eine
oder beide API-registrierten Kennmar-
ken angebracht, um Ihnen bei der Wahl
des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Teil: “API SERVICE SN” zeigt die
vom American Petroleum Institute (API) ver-
gebene Ölqualitätsbezeichnung.
Mittlerer Teil: “SAE 0W-20” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving” bedeu-
tet, dass das Öl kraftstoffsparende und die
Umwelt schützende Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant
Specification Advisory Committee (ILSAC)
ist auf der Vorderseite des Behälters aufge-
bracht.
■Wahl des richtigen Motoröls
(Motor M15A-FKS)
In Ihrem Toyota-Fahrzeug wird “Toyota
Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota
empfiehlt den Gebrauch von zugelas-
senem “Toyota Genuine Motor Oil”
«Original Toyota-Motoröl». Wenn es die
entsprechenden Qualitätsansprüche
erfüllt, kann auch anderes Motoröl ver-
wendet werden.
Ölqualität:
0W-16:
API-Klasse SN “Resource-Conserving”
oder SN PLUS “Resource-Conserving”
Mehrbereichsmotoröl

667
9
9-1. Technische Daten
COROLLA_TMMT_EM
Technische Daten des Fahrzeugs

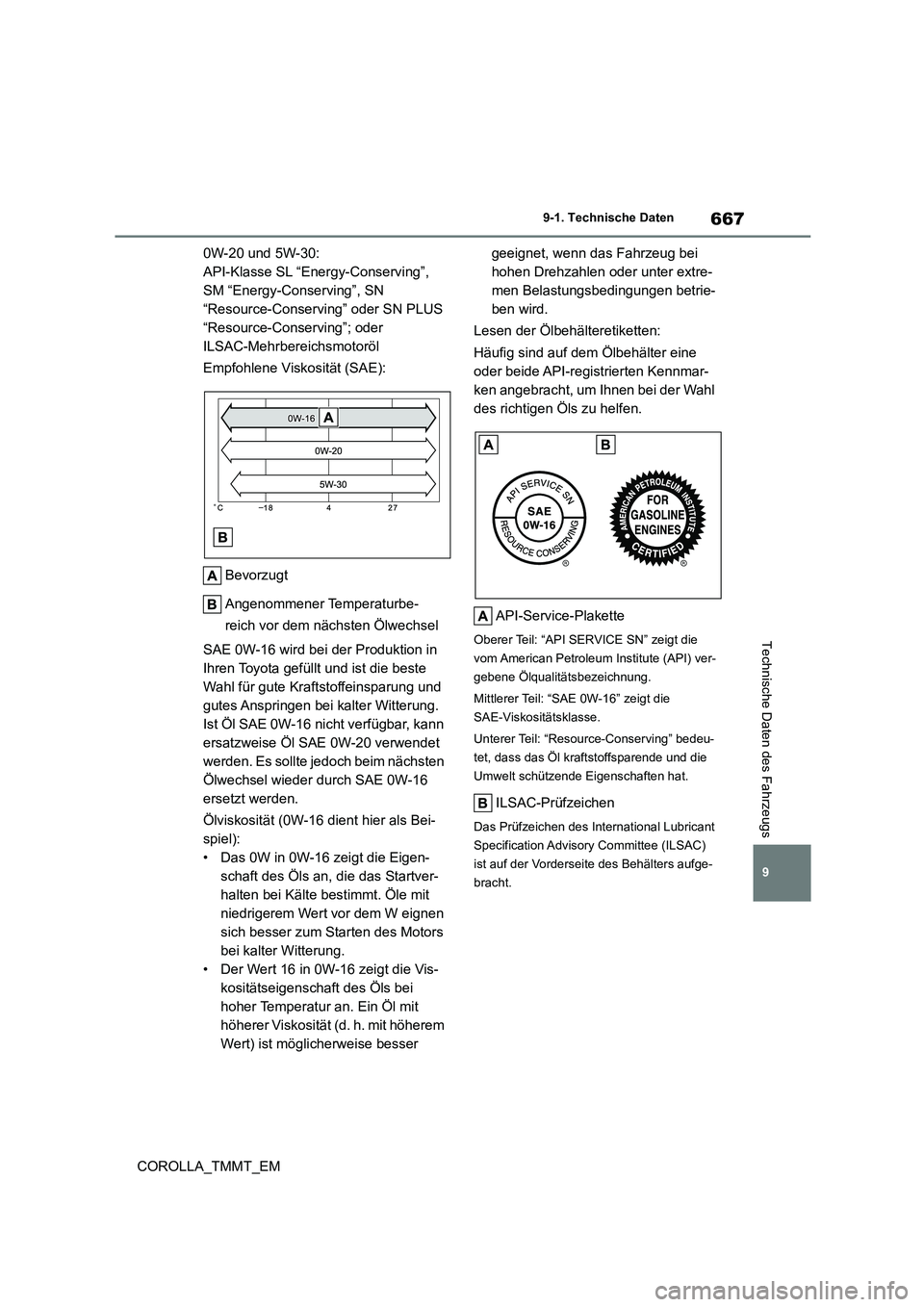

0W-20 und 5W-30:
API-Klasse SL “Energy-Conserving”,
SM “Energy-Conserving”, SN
“Resource-Conserving” oder SN PLUS
“Resource-Conserving”; oder
ILSAC-Mehrbereichsmotoröl
Empfohlene Viskosität (SAE):
Bevorzugt
Angenommener Temperaturbe-
reich vor dem nächsten Ölwechsel
SAE 0W-16 wird bei der Produktion in
Ihren Toyota gefüllt und ist die beste
Wahl für gute Kraftstoffeinsparung und
gutes Anspringen bei kalter Witterung.
Ist Öl SAE 0W-16 nicht verfügbar, kann
ersatzweise Öl SAE 0W-20 verwendet
werden. Es sollte jedoch beim nächsten
Ölwechsel wieder durch SAE 0W-16
ersetzt werden.
Ölviskosität (0W-16 dient hier als Bei-
spiel):
• Das 0W in 0W-16 zeigt die Eigen-
schaft des Öls an, die das Startver-
halten bei Kälte bestimmt. Öle mit
niedrigerem Wert vor dem W eignen
sich besser zum Starten des Motors
bei kalter Witterung.
• Der Wert 16 in 0W-16 zeigt die Vis-
kositätseigenschaft des Öls bei
hoher Temperatur an. Ein Öl mit
höherer Viskosität (d. h. mit höherem
Wert) ist möglicherweise besser
geeignet, wenn das Fahrzeug bei
hohen Drehzahlen oder unter extre-
men Belastungsbedingungen betrie-
ben wird.
Lesen der Ölbehälteretiketten:
Häufig sind auf dem Ölbehälter eine
oder beide API-registrierten Kennmar-
ken angebracht, um Ihnen bei der Wahl
des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Teil: “API SERVICE SN” zeigt die
vom American Petroleum Institute (API) ver-
gebene Ölqualitätsbezeichnung.
Mittlerer Teil: “SAE 0W-16” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving” bedeu-
tet, dass das Öl kraftstoffsparende und die
Umwelt schützende Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant
Specification Advisory Committee (ILSAC)
ist auf der Vorderseite des Behälters aufge-
bracht.

6689-1. Technische Daten
COROLLA_TMMT_EM

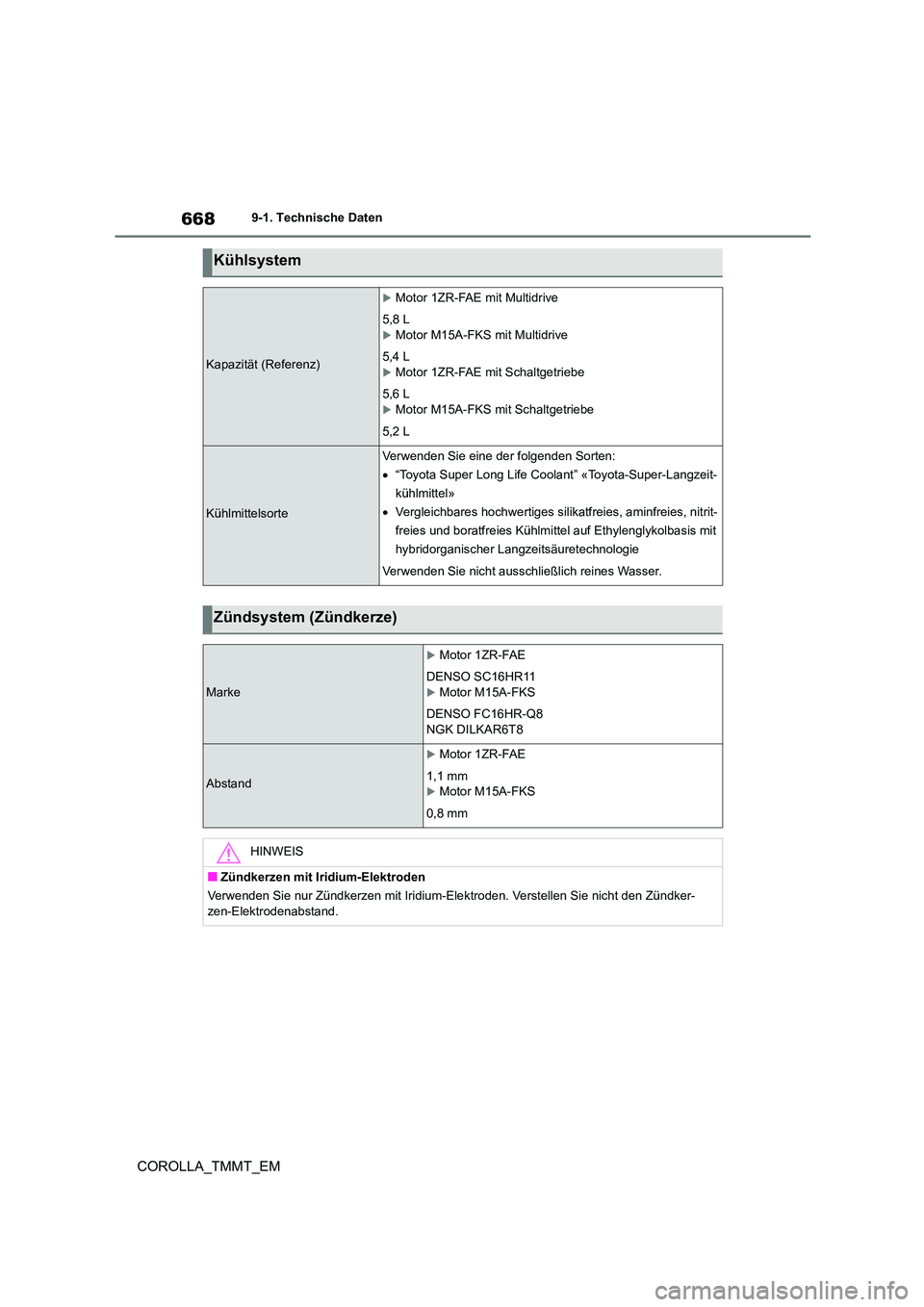

Kühlsystem
Kapazität (Referenz)
Motor 1ZR-FAE mit Multidrive
5,8 L
Motor M15A-FKS mit Multidrive
5,4 L
Motor 1ZR-FAE mit Schaltgetriebe
5,6 L
Motor M15A-FKS mit Schaltgetriebe
5,2 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
 “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel»
 Vergleichbares hochwertiges silikatfreies, aminfreies, nitrit-
freies und boratfreies Kühlmitte l auf Ethylenglykolbasis mit
hybridorganischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
Marke
Motor 1ZR-FAE
DENSO SC16HR11
Motor M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Abstand
Motor 1ZR-FAE
1,1 mmMotor M15A-FKS
0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elek troden. Verstellen Sie nicht den Zündker-
zen-Elektrodenabstand.

669
9
9-1. Technische Daten
COROLLA_TMMT_EM
Technische Daten des Fahrzeugs
*: Die Flüssigkeitskapazit ät ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Si e sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.

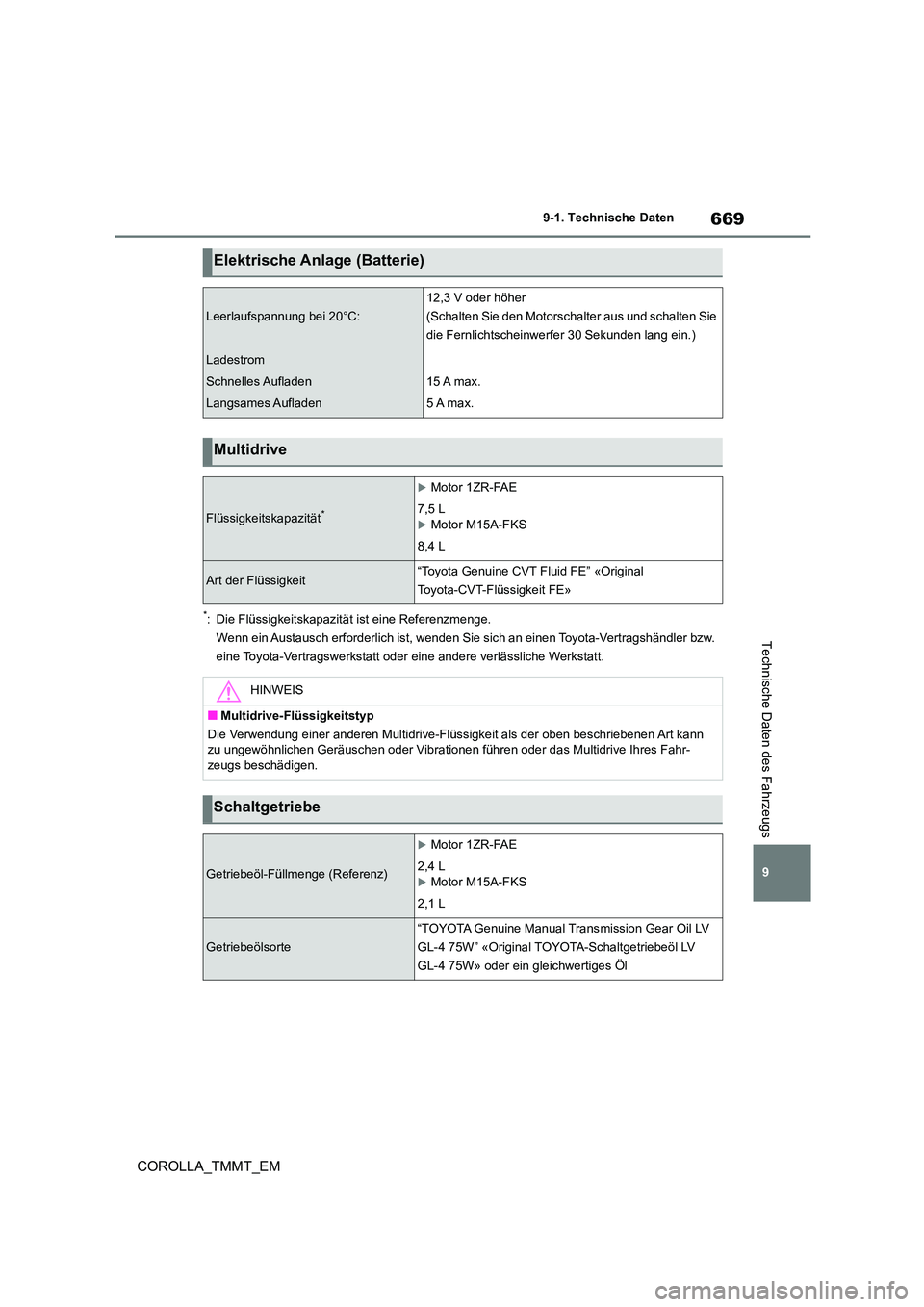

Elektrische Anlage (Batterie)
Leerlaufspannung bei 20°C:
12,3 V oder höher
(Schalten Sie den Motorsc halter aus und schalten Sie
die Fernlichtscheinwerfer 30 Sekunden lang ein.)
Ladestrom
Schnelles Aufladen
Langsames Aufladen
15 A max.
5 A max.
Multidrive
Flüssigkeitskapazität*
Motor 1ZR-FAE
7,5 L
Motor M15A-FKS
8,4 L
Art der Flüssigkeit“Toyota Genuine CVT Fluid FE” «Original
Toyota-CVT-Flüssigkeit FE»
HINWEIS
■Multidrive-Flüssigkeitstyp
Die Verwendung einer anderen Multidrive-Flüssigkeit als der oben beschriebenen Art kann zu ungewöhnlichen Geräuschen oder Vibrationen führen oder das Multidrive Ihres Fahr-
zeugs beschädigen.
Schaltgetriebe
Getriebeöl-Füllmenge (Referenz)
Motor 1ZR-FAE
2,4 L
Motor M15A-FKS
2,1 L
Getriebeölsorte
“TOYOTA Genuine Manual Trans mission Gear Oil LV
GL-4 75W” «Original TOYO TA-Schaltgetriebeöl LV
GL-4 75W» oder ein gleichwertiges Öl

6709-1. Technische Daten
COROLLA_TMMT_EM

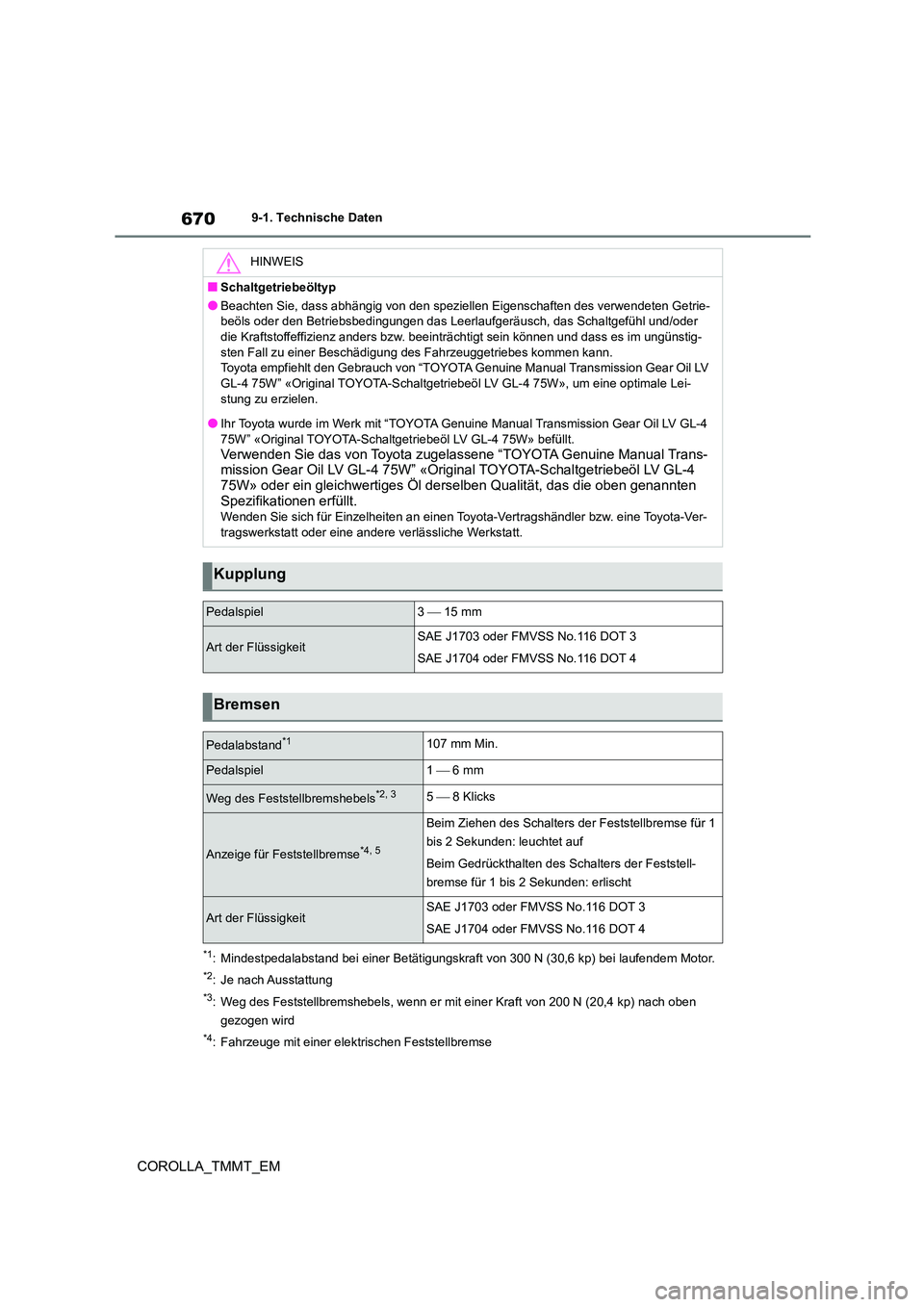

*1: Mindestpedalabstand bei einer Betätigungskraft von 300 N (30,6 kp) bei laufendem Motor.
*2: Je nach Ausstattung
*3: Weg des Feststellbremshebels, wenn er mit einer Kraft von 200 N (20,4 kp) nach oben
gezogen wird
*4: Fahrzeuge mit einer elektrischen Feststellbremse
HINWEIS
■Schaltgetriebeöltyp
●Beachten Sie, dass abhängig von den speziell en Eigenschaften des verwendeten Getrie-
beöls oder den Betriebsbedingungen das Leerlauf geräusch, das Schaltgefühl und/oder
die Kraftstoffeffizienz anders bzw. beeinträ chtigt sein können und dass es im ungünstig- sten Fall zu einer Beschädigung des Fahrzeuggetriebes kommen kann.
Toyota empfiehlt den Gebrauch von “TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W” «Original TOYOTA-S chaltgetriebeöl LV GL-4 75W», um eine optimale Lei- stung zu erzielen.
●Ihr Toyota wurde im Werk mit “TOYOTA Genui ne Manual Transmission Gear Oil LV GL-4
75W” «Original TOYOTA-Schaltget riebeöl LV GL-4 75W» befüllt.Verwenden Sie das von Toyota zugelassene “TOYOTA Genuine Manual Trans-
mission Gear Oil LV GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4
75W» oder ein gleichwertiges Öl derselben Qualität, das die oben genannten Spezifikationen erfüllt.
Wenden Sie sich für Einzelheiten an einen To yota-Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder eine ander e verlässliche Werkstatt.
Kupplung
Pedalspiel3  15 mm
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3
SAE J1704 oder FMVSS No.116 DOT 4
Bremsen
Pedalabstand*1107 mm Min.
Pedalspiel1  6 mm
Weg des Feststellbremshebels*2, 35  8 Klicks
Anzeige für Feststellbremse*4, 5
Beim Ziehen des Schalters der Feststellbremse für 1
bis 2 Sekunden: leuchtet auf
Beim Gedrückthalten des Schalters der Feststell-
bremse für 1 bis 2 Sekunden: erlischt
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3
SAE J1704 oder FMVSS No.116 DOT 4
