2020 TOYOTA COROLLA Betriebsanleitungen (in German)

4
255
4
Fahrbetrieb
COROLLA_TMMT_EM
Fahrbetrieb
.4-1. Vor Antritt der Fahrt
Fahrbetrieb ............................ 257
Ladung und Gepäck .............. 264
Anhängerbetrieb (für Motor
M15A-FKS) ......................... 265
Anhängerbetrieb (außer für Motor
M15A-FKS) ......................... 271
4-2. Hinweise zum Fahrbetrieb
Motorschalter (Zündschalter)
(Fahrzeuge ohne intelligentes
Einstiegs- & Startsystem) .... 272
Motorschalter (Zündschalter)
(Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem) ......... 274
Multidrive ............................... 278
Schaltgetriebe........................ 283
Hebel für Fahrtrichtungsanzeiger
............................................ 285
Feststellbremse ..................... 286
Elektrische Feststellbremse... 287
Bremsenarretierung ............... 290
4-3. Bedienung der Leuchten und
Scheibenwischer
Scheinwerferschalter ............. 292
AHB (Automatisches Fernlicht)
............................................ 295
Schalter für Nebelleuchten .... 297
Scheibenwischer und Scheiben-
waschanlage ....................... 298
4-4. Tanken
Öffnen des Kraftstofftankverschlus-
ses....................................... 302
4-5. Verwendung der Fahrassi-
stenz-Systeme
Toyota Safety Sense .............. 304
PCS (Pre-Crash-Sicherheitssy-
stem) .................................... 317
LTA (Spurleitassistent) ........... 324
LDA (Alarm und Lenkungssteue-
rung bei Fahrspurabweichung)
............................................. 335
Dynamische Radar-Geschwindig-
keitsregelung mit maximalem
Drehzahlbereich................... 343
Dynamische Radar-Geschwindig-
keitsregelung ....................... 355
Geschwindigkeitsregelung ..... 366
Geschwindigkeitsbegrenzung
............................................. 369
RSA (Verkehrsschilderkennung)
............................................. 371
BSM (Toter-Winkel-Monitor) ... 376
Toyota-Einparkhilfe................. 393
RCTA-Funktion (Warnung für hin-
ter dem Fahrzeug kreuzenden
Verkehr) ............................... 400
PKSB (Einpark-Bremsassistent)
............................................. 405
Einpark-Bremsassistent (statische
Objekte) ............................... 411
Einpark-Bremsassistent (hinter
dem Fahrzeug kreuzende Fahr-
zeuge) .................................. 417
S-IPA (Einfaches intelligentes Ein-
parkhilfesystem)................... 421
Fahrmodus-Wahlschalter ....... 449
GPF-System (Benzinpartikelfilter)

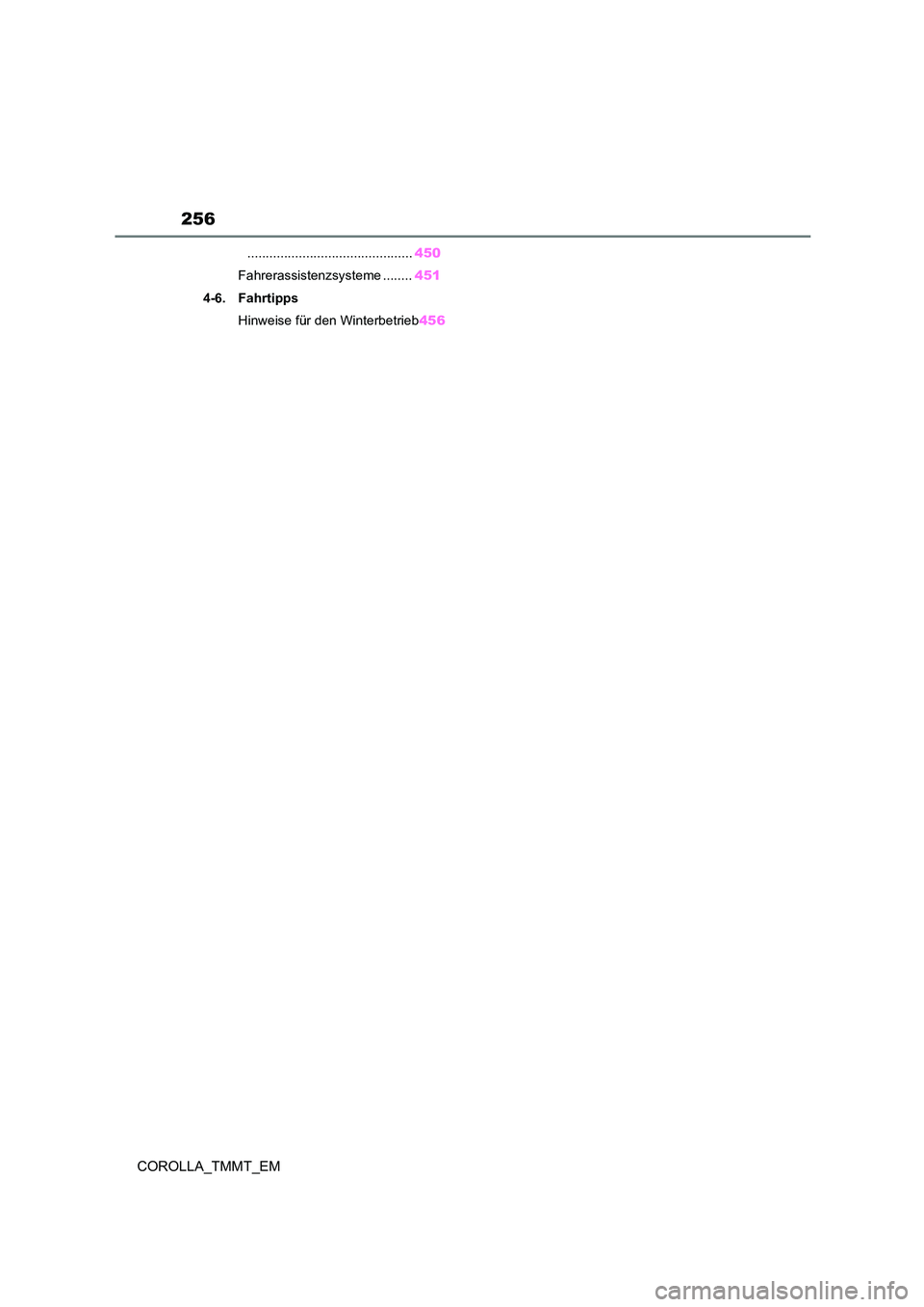

256
COROLLA_TMMT_EM
.............................................450
Fahrerassistenzsysteme ........ 451
4-6. Fahrtipps
Hinweise für den Winterbetrieb 456

257
4
4-1. Vor Antritt der Fahrt
Fahrbetrieb
COROLLA_TMMT_EM
4-1.Vor Antritt der Fahrt
■Anlassen des Motors
 S.272, 274
■Fahrbetrieb
Multidrive
1 Schalten Sie bei durchgetretenem
Bremspedal den Schalthebel auf D.
( S.278)
2 Lösen Sie die Feststellbremse.
( S.286, 287)
3 Lassen Sie das Bremspedal allmäh-
lich los und betätigen Sie vorsichtig
das Gaspedal, um das Fahrzeug zu
beschleunigen.
Schaltgetriebe
1 Schalten Sie den Schalthebel bei
durchgetretenem Kupplungspedal
in den 1. Gang. ( S.283)
2 Lösen Sie die Feststellbremse.
( S.286, 287)
3 Lassen Sie allmählich das Kupp-
lungspedal los. Betätigen Sie
gleichzeitig vorsichtig das Gaspe-
dal, um das Fahrzeug zu beschleu-
nigen.
■Anhalten
Multidrive
1 Betätigen Sie in Schalthebelstellung
D das Bremspedal.
2 Falls notwendig, ziehen Sie die
Feststellbremse an.
Wenn das Fahrzeug für längere Zeit ange-
halten werden soll, schalten Sie den Schalt- hebel auf P. ( S.278)
Schaltgetriebe
1 Betätigen Sie bei durchgetretenem
Kupplungspedal das Bremspedal.
2 Falls notwendig, ziehen Sie die
Feststellbremse an.
Wenn das Fahrzeug für längere Zeit ange-
halten werden soll, schalten Sie den Schalt-
hebel auf N. ( S.283)
■Parken des Fahrzeugs
Multidrive
1 Betätigen Sie in Schalthebelstellung
D das Bremspedal, um das Fahr-
zeug zum Stillstand zu bringen.
2 Ziehen Sie die Feststellbremse
( S.286, 287) an und schalten Sie
den Schalthebel auf P. ( S.278)
Prüfen Sie, ob die Anzeige für die Feststell-
bremse leuchtet.
3 Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsyst em: Schalten Sie
den Motorschalter auf OFF, um den
Motor zu stoppen.
Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem: Drücken Sie
den Motorschalter, um den Motor
abzustellen.
4 Lösen Sie das Bremspedal lang-
sam.
5 Verriegeln Sie die Tür und achten
Sie darauf, dass Sie den Schlüssel
bei sich haben.
Wenn Sie an einem Berg parken, blockieren Sie bei Bedarf die Räder.
Fahrbetrieb
Die folgenden Hinweise sollten im
Sinne eines sicheren Fahrbetriebs
beachtet werden:
Hinweise zum Fahrbetrieb

2584-1. Vor Antritt der Fahrt
COROLLA_TMMT_EM
Schaltgetriebe
1 Betätigen Sie bei durchgetretenem
Kupplungspedal das Bremspedal.
2 Ziehen Sie die Feststellbremse an.
( S.286, 287)
Prüfen Sie, ob die Anzeige für die Feststell-
bremse leuchtet.
3 Schalten Sie den Schalthebel auf N.
( S.283)
Stellen Sie beim Parken an Steigungen den Schalthebel auf 1 oder R und blockieren Sie
gegebenenfalls die Räder.
4 Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsyst em: Schalten Sie
den Motorschalter auf OFF, um den
Motor zu stoppen.
Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem: Drücken Sie
den Motorschalter, um den Motor
abzustellen.
5 Lösen Sie das Bremspedal lang-
sam.
6 Verriegeln Sie die Tür und achten
Sie darauf, dass Sie den Schlüssel
bei sich haben.
■Anfahren am Berg
Multidrive
1 Achten Sie darauf, dass die Fest-
stellbremse angezogen ist, und
schalten Sie den Schalthebel auf D.
2 Betätigen Sie vorsichtig das Gaspe-
dal.
3 Lösen Sie die Feststellbremse.
Schaltgetriebe
1 Achten Sie darauf, dass die Fest-
stellbremse angezogen ist, und
schalten Sie den Schalthebel auf 1.
2 Drücken Sie das Gaspedal leicht
herunter und lassen Sie gleichzeitig
das Kupplungspedal langsam los.
3 Lösen Sie die Feststellbremse.
■Fahren bei Regen
●Fahren Sie bei Regen vorsichtig, da die
Sicht schlechter is t, die Scheiben beschla- gen können und die Straße rutschig sein
kann.
●Fahren Sie vorsichtig, wenn es zu regnen
beginnt, da der Straßenbelag dann beson-
ders rutschig ist.
●Vermeiden Sie beim Fahren auf einer
Schnellstraße bei Regen hohe Geschwin- digkeiten, da eine Wasserschicht zwischen
Reifen und Straßenbelag entstehen kann,
die das normale Ansprechen von Lenkung und Bremsen verhindert.
■Motordrehzahl beim Fahren (Fahrzeuge
mit Multidrive)
Unter den folgenden Umständen kann die
Motordrehzahl während des Fahrens steigen. Dies liegt an der Funktion des automatischen
Hochschaltens oder Herunterschaltens,
durch die eine Anpassung an die Fahrbedin- gungen erzielt wird. Dies deutet nicht auf
eine plötzliche Beschleunigung hin.
●Es wird eingeschätzt, dass das Fahrzeug
bergauf oder bergab fährt
●Wenn das Gaspedal losgelassen wird
●Wenn das Bremspedal gedrückt wird, wäh- rend der Sportmodus ausgewählt ist
■Hemmen der Motorleistung (Brems-
überbrückungssystem)
●Wenn das Gas- und das Bremspedal
gleichzeitig betätigt werden, kann die
Motorleistung gehemmt werden.
●Fahrzeuge mit Fahrtmonitoranzeige: Die
Warnleuchte für Bremsüberbrückungssy- stem leuchtet auf, während das System in
Betrieb ist.
Fahrzeuge mit Multi-Informationsanzeige: Während des Betriebs des Systems wird
eine Warnmeldung auf der Multi-Informati-
onsanzeige angezeigt.

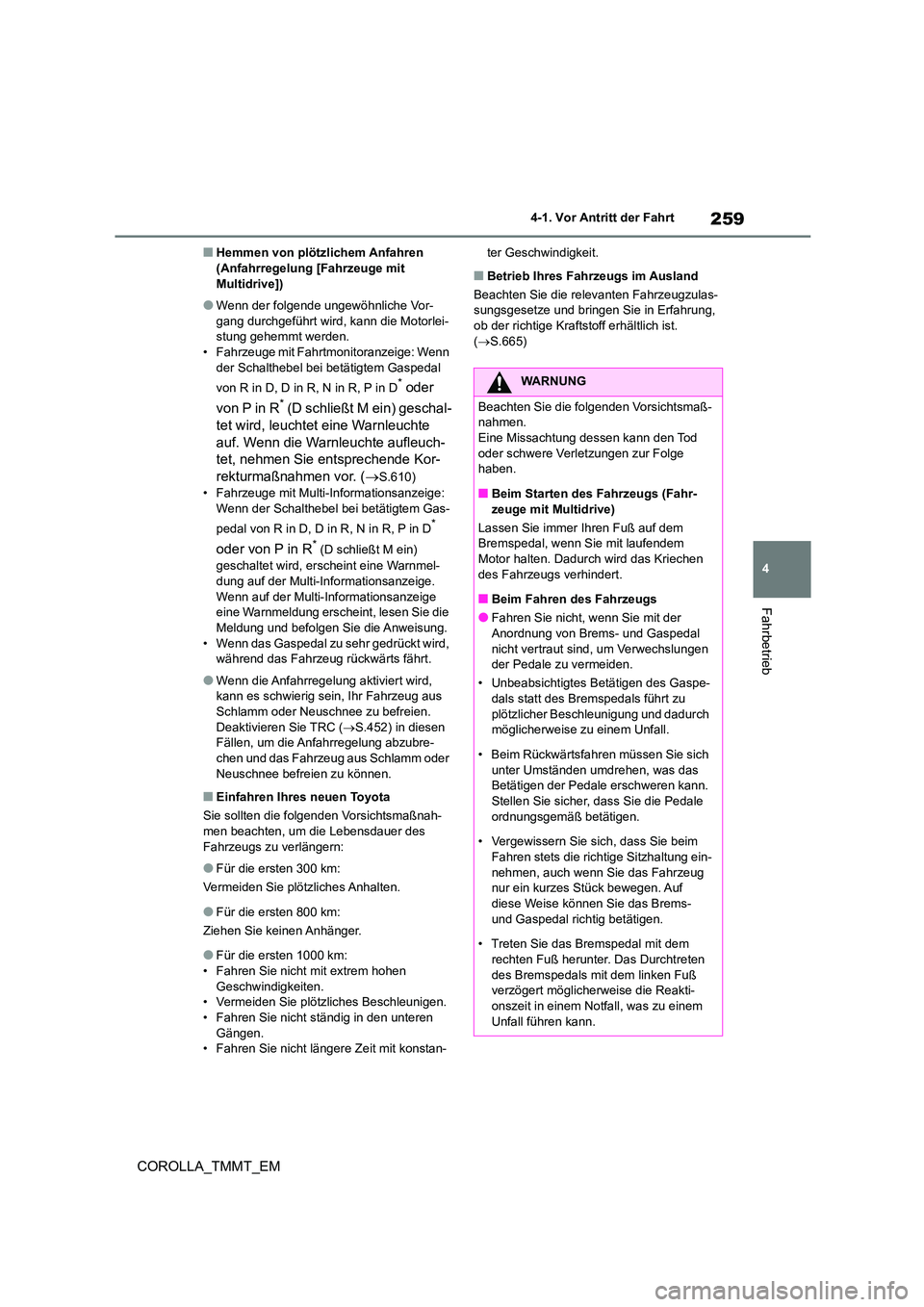

259
4
4-1. Vor Antritt der Fahrt
Fahrbetrieb
COROLLA_TMMT_EM
■Hemmen von plötzlichem Anfahren (Anfahrregelung [Fahrzeuge mit
Multidrive])
●Wenn der folgende ungewöhnliche Vor-
gang durchgeführt wird, kann die Motorlei-
stung gehemmt werden. • Fahrzeuge mit Fahrtmonitoranzeige: Wenn
der Schalthebel bei betätigtem Gaspedal
von R in D, D in R, N in R, P in D* oder
von P in R* (D schließt M ein) geschal-
tet wird, leuchtet eine Warnleuchte
auf. Wenn die Warnleuchte aufleuch-
tet, nehmen Sie entsprechende Kor-
rekturmaßnahmen vor. ( S.610)
• Fahrzeuge mit Multi-Informationsanzeige:
Wenn der Schalthebel bei betätigtem Gas-
pedal von R in D, D in R, N in R, P in D*
oder von P in R* (D schließt M ein)
geschaltet wird, erscheint eine Warnmel-
dung auf der Multi-Informationsanzeige. Wenn auf der Multi-Informationsanzeige
eine Warnmeldung erscheint, lesen Sie die
Meldung und befolgen Sie die Anweisung. • Wenn das Gaspedal zu sehr gedrückt wird,
während das Fahrzeug rückwärts fährt.
●Wenn die Anfahrregelung aktiviert wird,
kann es schwierig sein, Ihr Fahrzeug aus
Schlamm oder Neuschnee zu befreien. Deaktivieren Sie TRC ( S.452) in diesen
Fällen, um die Anfahrregelung abzubre-
chen und das Fahrzeug aus Schlamm oder Neuschnee befreien zu können.
■Einfahren Ihres neuen Toyota
Sie sollten die folgenden Vorsichtsmaßnah-
men beachten, um die Lebensdauer des
Fahrzeugs zu verlängern:
●Für die ersten 300 km:
Vermeiden Sie plötzliches Anhalten.
●Für die ersten 800 km:
Ziehen Sie keinen Anhänger.
●Für die ersten 1000 km:
• Fahren Sie nicht mit extrem hohen
Geschwindigkeiten. • Vermeiden Sie plöt zliches Beschleunigen.
• Fahren Sie nicht ständig in den unteren
Gängen. • Fahren Sie nicht längere Zeit mit konstan-
ter Geschwindigkeit.
■Betrieb Ihres Fahrzeugs im Ausland
Beachten Sie die relevanten Fahrzeugzulas- sungsgesetze und bringen Sie in Erfahrung,
ob der richtige Kraftstoff erhältlich ist.
( S.665)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge haben.
■Beim Starten des Fahrzeugs (Fahr-
zeuge mit Multidrive)
Lassen Sie immer Ihren Fuß auf dem Bremspedal, wenn Sie mit laufendem
Motor halten. Dadurch wird das Kriechen
des Fahrzeugs verhindert.
■Beim Fahren des Fahrzeugs
●Fahren Sie nicht, wenn Sie mit der
Anordnung von Brems- und Gaspedal
nicht vertraut sind, um Verwechslungen der Pedale zu vermeiden.
• Unbeabsichtigtes Betätigen des Gaspe-
dals statt des Bremspedals führt zu
plötzlicher Beschleunigung und dadurch
möglicherweise zu einem Unfall.
• Beim Rückwärtsfahren müssen Sie sich
unter Umständen umdrehen, was das
Betätigen der Pedale erschweren kann. Stellen Sie sicher, dass Sie die Pedale
ordnungsgemäß betätigen.
• Vergewissern Sie sich, dass Sie beim Fahren stets die rich tige Sitzhaltung ein-
nehmen, auch wenn Sie das Fahrzeug
nur ein kurzes Stück bewegen. Auf diese Weise können Sie das Brems-
und Gaspedal richtig betätigen.
• Treten Sie das Bremspedal mit dem rechten Fuß herunter. Das Durchtreten
des Bremspedals mit dem linken Fuß
verzögert möglicherweise die Reakti- onszeit in einem Notfall, was zu einem
Unfall führen kann.

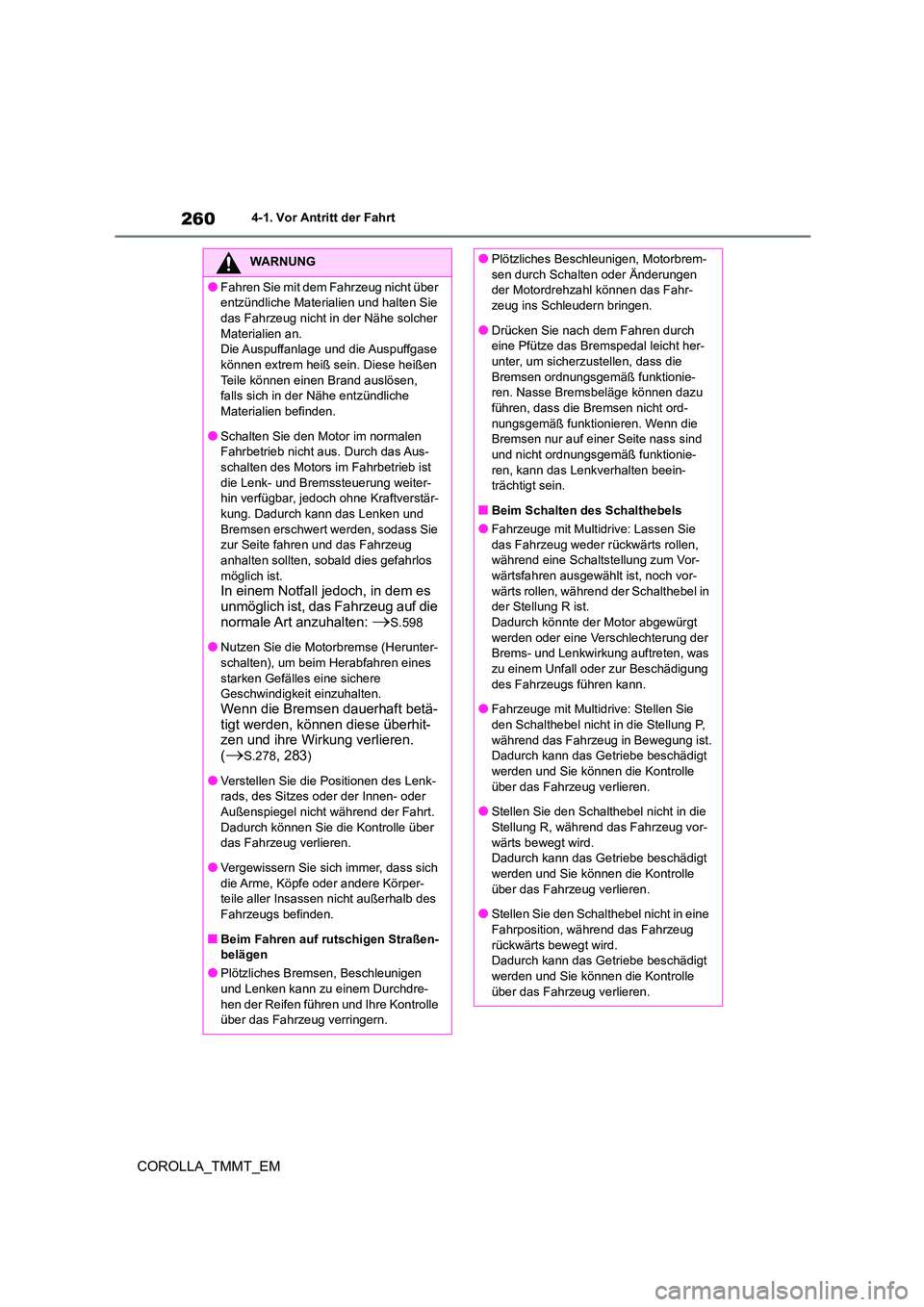

2604-1. Vor Antritt der Fahrt
COROLLA_TMMT_EM
WARNUNG
●Fahren Sie mit dem Fahrzeug nicht über
entzündliche Materialien und halten Sie
das Fahrzeug nicht in der Nähe solcher Materialien an.
Die Auspuffanlage und die Auspuffgase
können extrem heiß sein. Diese heißen Teile können einen Brand auslösen,
falls sich in der Nähe entzündliche
Materialien befinden.
●Schalten Sie den Motor im normalen
Fahrbetrieb nicht aus. Durch das Aus-
schalten des Motors im Fahrbetrieb ist die Lenk- und Bremssteuerung weiter-
hin verfügbar, jedoch ohne Kraftverstär-
kung. Dadurch kann das Lenken und Bremsen erschwert werden, sodass Sie
zur Seite fahren und das Fahrzeug
anhalten sollten, sobald dies gefahrlos möglich ist.
In einem Notfall jedoch, in dem es
unmöglich ist, das Fahrzeug auf die normale Art anzuhalten: S.598
●Nutzen Sie die Motorbremse (Herunter-
schalten), um beim Herabfahren eines starken Gefälles eine sichere
Geschwindigkeit einzuhalten.
Wenn die Bremsen dauerhaft betä-
tigt werden, können diese überhit- zen und ihre Wirkung verlieren.
(S.278, 283)
●Verstellen Sie die Positionen des Lenk- rads, des Sitzes oder der Innen- oder
Außenspiegel nicht während der Fahrt.
Dadurch können Sie die Kontrolle über das Fahrzeug verlieren.
●Vergewissern Sie sich immer, dass sich
die Arme, Köpfe oder andere Körper- teile aller Insassen nicht außerhalb des
Fahrzeugs befinden.
■Beim Fahren auf rutschigen Straßen- belägen
●Plötzliches Bremsen, Beschleunigen
und Lenken kann zu einem Durchdre-
hen der Reifen führen und Ihre Kontrolle über das Fahrzeug verringern.
●Plötzliches Beschleunigen, Motorbrem-
sen durch Schalten oder Änderungen
der Motordrehzahl können das Fahr- zeug ins Schleudern bringen.
●Drücken Sie nach dem Fahren durch
eine Pfütze das Bremspedal leicht her- unter, um sicherzustellen, dass die
Bremsen ordnungsgemäß funktionie-
ren. Nasse Bremsbeläge können dazu führen, dass die Bremsen nicht ord-
nungsgemäß funktionieren. Wenn die
Bremsen nur auf einer Seite nass sind
und nicht ordnungsgemäß funktionie- ren, kann das Lenkverhalten beein-
trächtigt sein.
■Beim Schalten des Schalthebels
●Fahrzeuge mit Multidrive: Lassen Sie das Fahrzeug weder rückwärts rollen,
während eine Schaltstellung zum Vor-
wärtsfahren ausgewählt ist, noch vor- wärts rollen, während der Schalthebel in
der Stellung R ist.
Dadurch könnte der Motor abgewürgt werden oder eine Verschlechterung der
Brems- und Lenkwirkung auftreten, was
zu einem Unfall oder zur Beschädigung des Fahrzeugs führen kann.
●Fahrzeuge mit Multidrive: Stellen Sie
den Schalthebel nicht in die Stellung P, während das Fahrzeug in Bewegung ist.
Dadurch kann das Getriebe beschädigt
werden und Sie können die Kontrolle über das Fahrzeug verlieren.
●Stellen Sie den Schalthebel nicht in die
Stellung R, während das Fahrzeug vor- wärts bewegt wird.
Dadurch kann das Getriebe beschädigt
werden und Sie können die Kontrolle über das Fahrzeug verlieren.
●Stellen Sie den Schalthebel nicht in eine
Fahrposition, während das Fahrzeug rückwärts bewegt wird.
Dadurch kann das Getriebe beschädigt
werden und Sie können die Kontrolle über das Fahrzeug verlieren.

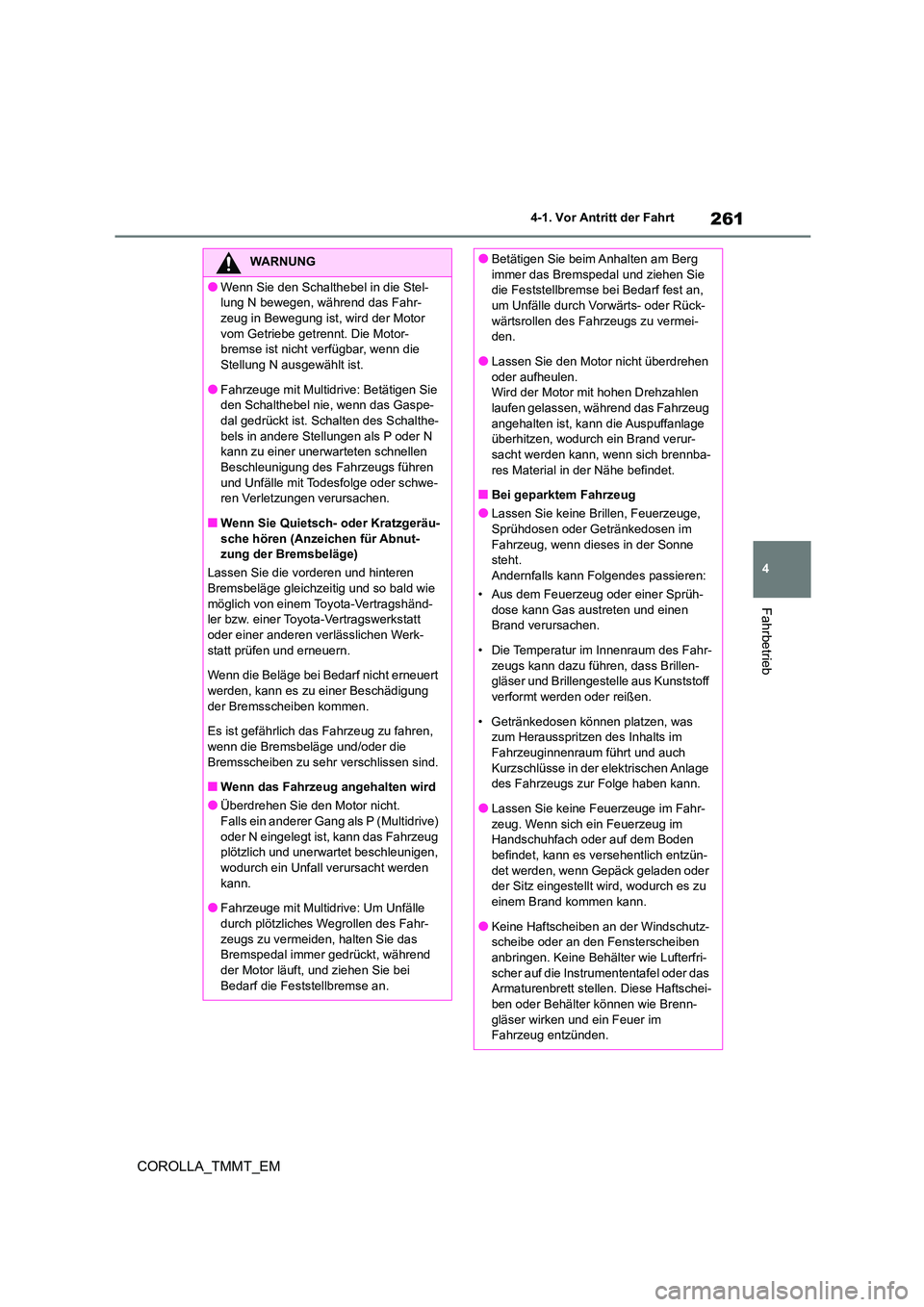

261
4
4-1. Vor Antritt der Fahrt
Fahrbetrieb
COROLLA_TMMT_EM
WARNUNG
●Wenn Sie den Schalthebel in die Stel-
lung N bewegen, während das Fahr-
zeug in Bewegung ist, wird der Motor vom Getriebe getrennt. Die Motor-
bremse ist nicht verfügbar, wenn die
Stellung N ausgewählt ist.
●Fahrzeuge mit Multidrive: Betätigen Sie
den Schalthebel nie, wenn das Gaspe-
dal gedrückt ist. Schalten des Schalthe- bels in andere Stellungen als P oder N
kann zu einer unerwarteten schnellen
Beschleunigung des Fahrzeugs führen und Unfälle mit Todesfolge oder schwe-
ren Verletzungen verursachen.
■Wenn Sie Quietsch- oder Kratzgeräu- sche hören (Anzeichen für Abnut-
zung der Bremsbeläge)
Lassen Sie die vorderen und hinteren
Bremsbeläge gleichzeitig und so bald wie möglich von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werk- statt prüfen und erneuern.
Wenn die Beläge bei Bedarf nicht erneuert
werden, kann es zu einer Beschädigung
der Bremsscheiben kommen.
Es ist gefährlich das Fahrzeug zu fahren,
wenn die Bremsbeläge und/oder die
Bremsscheiben zu sehr verschlissen sind.
■Wenn das Fahrzeug angehalten wird
●Überdrehen Sie den Motor nicht.
Falls ein anderer Gang als P (Multidrive)
oder N eingelegt ist, kann das Fahrzeug plötzlich und unerwartet beschleunigen,
wodurch ein Unfall verursacht werden
kann.
●Fahrzeuge mit Multidrive: Um Unfälle
durch plötzliches Wegrollen des Fahr-
zeugs zu vermeiden, halten Sie das Bremspedal immer gedrückt, während
der Motor läuft, und ziehen Sie bei
Bedarf die Feststellbremse an.
●Betätigen Sie beim Anhalten am Berg
immer das Bremspedal und ziehen Sie
die Feststellbremse bei Bedarf fest an, um Unfälle durch Vorwärts- oder Rück-
wärtsrollen des Fahrzeugs zu vermei-
den.
●Lassen Sie den Motor nicht überdrehen
oder aufheulen.
Wird der Motor mit hohen Drehzahlen laufen gelassen, während das Fahrzeug
angehalten ist, kann die Auspuffanlage
überhitzen, wodurch ein Brand verur-
sacht werden kann, wenn sich brennba- res Material in der Nähe befindet.
■Bei geparktem Fahrzeug
●Lassen Sie keine Brillen, Feuerzeuge,
Sprühdosen oder Getränkedosen im Fahrzeug, wenn dieses in der Sonne
steht.
Andernfalls kann Folgendes passieren:
• Aus dem Feuerzeug oder einer Sprüh- dose kann Gas austreten und einen
Brand verursachen.
• Die Temperatur im Innenraum des Fahr- zeugs kann dazu führen, dass Brillen-
gläser und Brillengestelle aus Kunststoff
verformt werden oder reißen.
• Getränkedosen können platzen, was
zum Herausspritzen des Inhalts im
Fahrzeuginnenraum führt und auch Kurzschlüsse in der elektrischen Anlage
des Fahrzeugs zur Folge haben kann.
●Lassen Sie keine Feuerzeuge im Fahr- zeug. Wenn sich ein Feuerzeug im
Handschuhfach oder auf dem Boden
befindet, kann es versehentlich entzün- det werden, wenn Gepäck geladen oder
der Sitz eingestellt wird, wodurch es zu
einem Brand kommen kann.
●Keine Haftscheiben an der Windschutz-
scheibe oder an den Fensterscheiben
anbringen. Keine Behälter wie Lufterfri- scher auf die Instrumententafel oder das
Armaturenbrett stellen. Diese Haftschei-
ben oder Behälter können wie Brenn- gläser wirken und ein Feuer im
Fahrzeug entzünden.

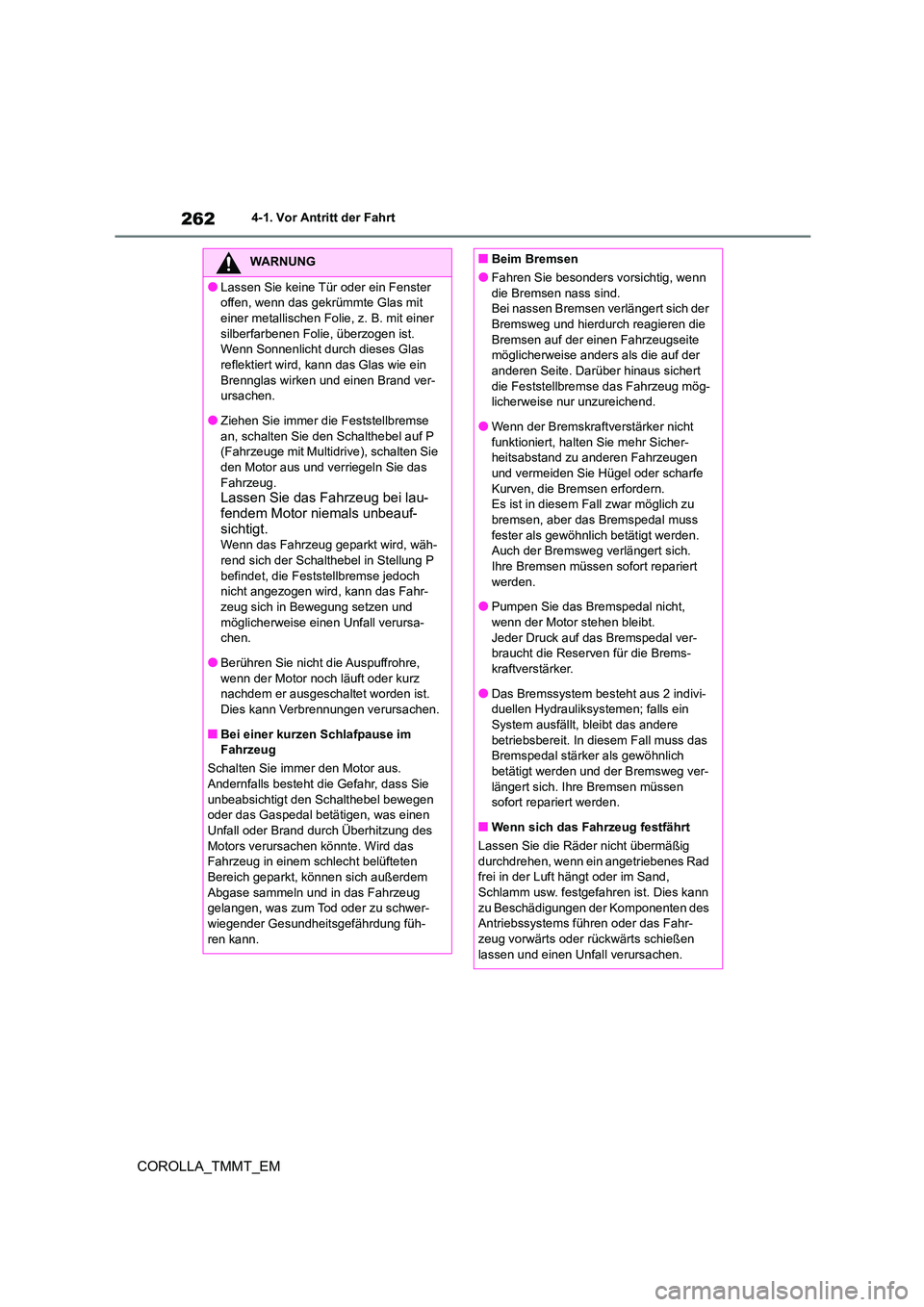

2624-1. Vor Antritt der Fahrt
COROLLA_TMMT_EM
WARNUNG
●Lassen Sie keine Tür oder ein Fenster
offen, wenn das gekrümmte Glas mit
einer metallischen Folie, z. B. mit einer silberfarbenen Folie, überzogen ist.
Wenn Sonnenlicht durch dieses Glas
reflektiert wird, ka nn das Glas wie ein Brennglas wirken und einen Brand ver-
ursachen.
●Ziehen Sie immer die Feststellbremse an, schalten Sie den Schalthebel auf P
(Fahrzeuge mit Multidrive), schalten Sie
den Motor aus und verriegeln Sie das Fahrzeug.
Lassen Sie das Fahrzeug bei lau-
fendem Motor niemals unbeauf- sichtigt.
Wenn das Fahrzeug geparkt wird, wäh-
rend sich der Schalthebel in Stellung P befindet, die Feststellbremse jedoch
nicht angezogen wird, kann das Fahr-
zeug sich in Bewegung setzen und möglicherweise einen Unfall verursa-
chen.
●Berühren Sie nicht die Auspuffrohre, wenn der Motor noch läuft oder kurz
nachdem er ausgeschaltet worden ist.
Dies kann Verbrennungen verursachen.
■Bei einer kurzen Schlafpause im Fahrzeug
Schalten Sie immer den Motor aus.
Andernfalls besteht die Gefahr, dass Sie
unbeabsichtigt den Schalthebel bewegen oder das Gaspedal betätigen, was einen
Unfall oder Brand durch Überhitzung des
Motors verursachen könnte. Wird das Fahrzeug in einem schlecht belüfteten
Bereich geparkt, können sich außerdem
Abgase sammeln und in das Fahrzeug gelangen, was zum Tod oder zu schwer-
wiegender Gesundheitsgefährdung füh-
ren kann.
■Beim Bremsen
●Fahren Sie besonders vorsichtig, wenn
die Bremsen nass sind.
Bei nassen Bremsen verlängert sich der Bremsweg und hierdurch reagieren die
Bremsen auf der einen Fahrzeugseite
möglicherweise anders als die auf der anderen Seite. Darüber hinaus sichert
die Feststellbremse das Fahrzeug mög-
licherweise nur unzureichend.
●Wenn der Bremskraftverstärker nicht funktioniert, halten Sie mehr Sicher-
heitsabstand zu anderen Fahrzeugen
und vermeiden Sie Hügel oder scharfe Kurven, die Bremsen erfordern.
Es ist in diesem Fall zwar möglich zu
bremsen, aber das Bremspedal muss fester als gewöhnlich betätigt werden.
Auch der Bremsweg verlängert sich.
Ihre Bremsen müssen sofort repariert werden.
●Pumpen Sie das Bremspedal nicht,
wenn der Motor stehen bleibt. Jeder Druck auf das Bremspedal ver-
braucht die Reserven für die Brems-
kraftverstärker.
●Das Bremssystem besteht aus 2 indivi-
duellen Hydrauliksystemen; falls ein
System ausfällt, bleibt das andere betriebsbereit. In diesem Fall muss das
Bremspedal stärker als gewöhnlich
betätigt werden und der Bremsweg ver- längert sich. Ihre Bremsen müssen
sofort repariert werden.
■Wenn sich das Fahrzeug festfährt
Lassen Sie die Räder nicht übermäßig durchdrehen, wenn ein angetriebenes Rad
frei in der Luft hängt oder im Sand,
Schlamm usw. festgefahren ist. Dies kann zu Beschädigungen der Komponenten des
Antriebssystems führen oder das Fahr-
zeug vorwärts oder rückwärts schießen lassen und einen Unfall verursachen.
