2020 TOYOTA COROLLA Betriebsanleitungen (in German)

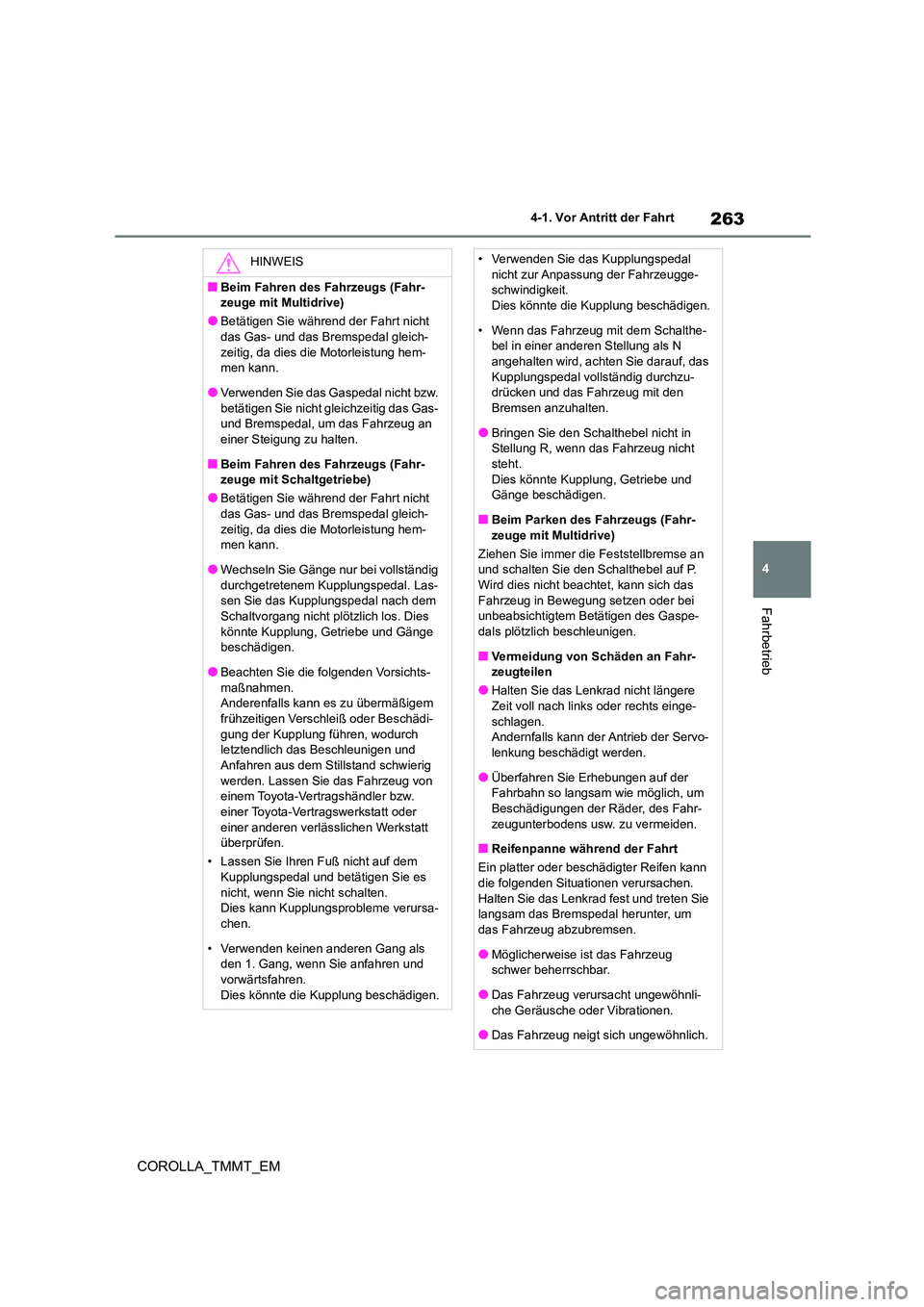

263
4
4-1. Vor Antritt der Fahrt
Fahrbetrieb
COROLLA_TMMT_EM
HINWEIS
■Beim Fahren des Fahrzeugs (Fahr-
zeuge mit Multidrive)
●Betätigen Sie während der Fahrt nicht
das Gas- und das Bremspedal gleich- zeitig, da dies die Motorleistung hem-
men kann.
●Verwenden Sie das Gaspedal nicht bzw. betätigen Sie nicht gleichzeitig das Gas-
und Bremspedal, um das Fahrzeug an
einer Steigung zu halten.
■Beim Fahren des Fahrzeugs (Fahr-
zeuge mit Schaltgetriebe)
●Betätigen Sie während der Fahrt nicht
das Gas- und das Bremspedal gleich- zeitig, da dies die Motorleistung hem-
men kann.
●Wechseln Sie Gänge nur bei vollständig durchgetretenem Kupplungspedal. Las-
sen Sie das Kupplungspedal nach dem
Schaltvorgang nicht plötzlich los. Dies könnte Kupplung, Getriebe und Gänge
beschädigen.
●Beachten Sie die folgenden Vorsichts- maßnahmen.
Anderenfalls kann es zu übermäßigem
frühzeitigen Verschleiß oder Beschädi-
gung der Kupplung führen, wodurch letztendlich das Beschleunigen und
Anfahren aus dem Stillstand schwierig
werden. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt überprüfen.
• Lassen Sie Ihren Fuß nicht auf dem
Kupplungspedal und betätigen Sie es
nicht, wenn Sie nicht schalten. Dies kann Kupplungsprobleme verursa-
chen.
• Verwenden keinen anderen Gang als den 1. Gang, wenn Sie anfahren und
vorwärtsfahren.
Dies könnte die Kupplung beschädigen.
• Verwenden Sie das Kupplungspedal
nicht zur Anpassung der Fahrzeugge-
schwindigkeit. Dies könnte die Kupplung beschädigen.
• Wenn das Fahrzeug mit dem Schalthe-
bel in einer anderen Stellung als N angehalten wird, achten Sie darauf, das
Kupplungspedal vollständig durchzu-
drücken und das Fahrzeug mit den Bremsen anzuhalten.
●Bringen Sie den Schalthebel nicht in
Stellung R, wenn das Fahrzeug nicht
steht. Dies könnte Kupplung, Getriebe und
Gänge beschädigen.
■Beim Parken des Fahrzeugs (Fahr- zeuge mit Multidrive)
Ziehen Sie immer die Feststellbremse an
und schalten Sie den Schalthebel auf P.
Wird dies nicht beachtet, kann sich das Fahrzeug in Bewegung setzen oder bei
unbeabsichtigtem Betätigen des Gaspe-
dals plötzlich beschleunigen.
■Vermeidung von Schäden an Fahr-
zeugteilen
●Halten Sie das Lenkrad nicht längere
Zeit voll nach links oder rechts einge- schlagen.
Andernfalls kann der Antrieb der Servo-
lenkung beschädigt werden.
●Überfahren Sie Erhebungen auf der
Fahrbahn so langsam wie möglich, um
Beschädigungen der Räder, des Fahr- zeugunterbodens usw. zu vermeiden.
■Reifenpanne während der Fahrt
Ein platter oder beschädigter Reifen kann
die folgenden Situationen verursachen. Halten Sie das Lenkrad fest und treten Sie
langsam das Bremspedal herunter, um
das Fahrzeug abzubremsen.
●Möglicherweise ist das Fahrzeug
schwer beherrschbar.
●Das Fahrzeug verursacht ungewöhnli- che Geräusche oder Vibrationen.
●Das Fahrzeug neigt sich ungewöhnlich.

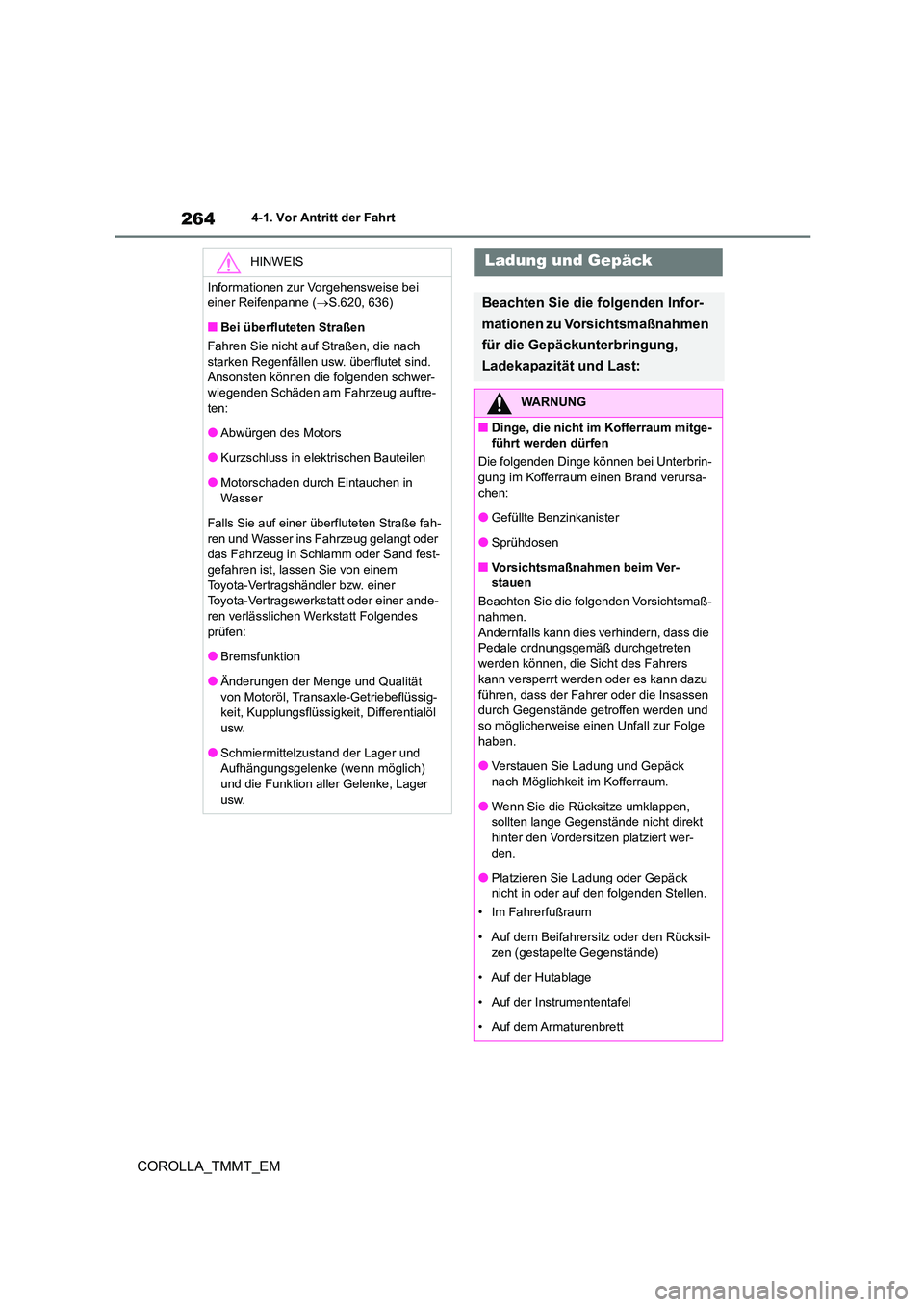

2644-1. Vor Antritt der Fahrt
COROLLA_TMMT_EM
HINWEIS
Informationen zur Vorgehensweise bei
einer Reifenpanne ( S.620, 636)
■Bei überfluteten Straßen
Fahren Sie nicht auf Straßen, die nach starken Regenfällen usw. überflutet sind.
Ansonsten können die folgenden schwer-
wiegenden Schäden am Fahrzeug auftre- ten:
●Abwürgen des Motors
●Kurzschluss in elektrischen Bauteilen
●Motorschaden durch Eintauchen in
Wasser
Falls Sie auf einer überfluteten Straße fah- ren und Wasser ins Fahrzeug gelangt oder
das Fahrzeug in Schlamm oder Sand fest-
gefahren ist, lassen Sie von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt Folgendes prüfen:
●Bremsfunktion
●Änderungen der Menge und Qualität
von Motoröl, Transaxle-Getriebeflüssig- keit, Kupplungsflüssigkeit, Differentialöl
usw.
●Schmiermittelzustand der Lager und Aufhängungsgelenke (wenn möglich)
und die Funktion aller Gelenke, Lager
usw.
Ladung und Gepäck
Beachten Sie die folgenden Infor-
mationen zu Vorsichtsmaßnahmen
für die Gepäckunterbringung,
Ladekapazität und Last:
WARNUNG
■Dinge, die nicht im Kofferraum mitge- führt werden dürfen
Die folgenden Dinge können bei Unterbrin-
gung im Kofferraum einen Brand verursa-
chen:
●Gefüllte Benzinkanister
●Sprühdosen
■Vorsichtsmaßnahmen beim Ver- stauen
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.
Andernfalls kann dies verhindern, dass die Pedale ordnungsgemäß durchgetreten
werden können, die Sicht des Fahrers
kann versperrt werden oder es kann dazu
führen, dass der Fahrer oder die Insassen durch Gegenstände getroffen werden und
so möglicherweise einen Unfall zur Folge
haben.
●Verstauen Sie Ladung und Gepäck
nach Möglichkeit im Kofferraum.
●Wenn Sie die Rücksitze umklappen, sollten lange Gegenstände nicht direkt
hinter den Vordersitzen platziert wer-
den.
●Platzieren Sie Ladung oder Gepäck
nicht in oder auf den folgenden Stellen.
• Im Fahrerfußraum
• Auf dem Beifahrersitz oder den Rücksit- zen (gestapelte Gegenstände)
• Auf der Hutablage
• Auf der Instrumententafel
• Auf dem Armaturenbrett

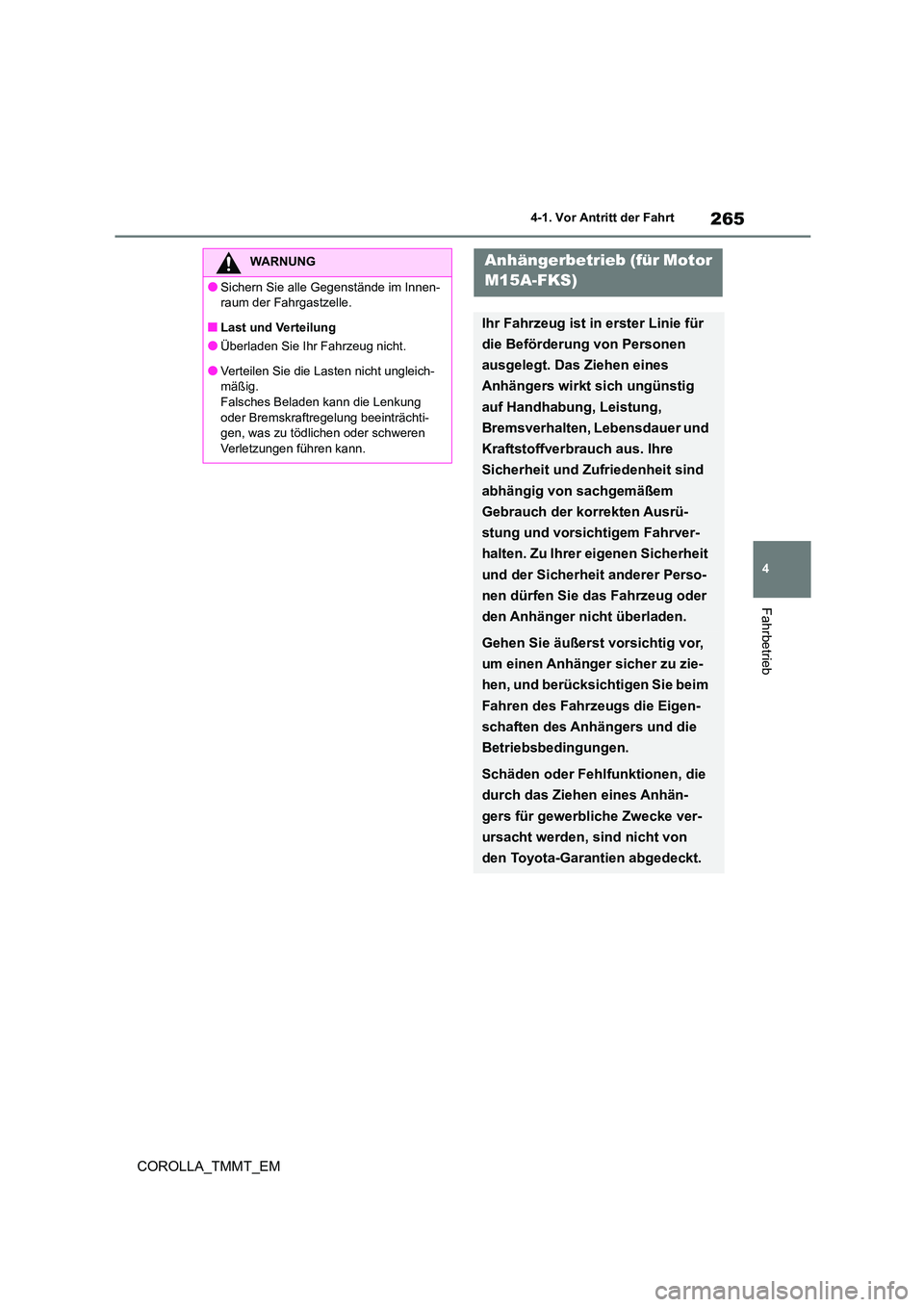

265
4
4-1. Vor Antritt der Fahrt
Fahrbetrieb
COROLLA_TMMT_EM
WARNUNG
●Sichern Sie alle Gegenstände im Innen-
raum der Fahrgastzelle.
■Last und Verteilung
●Überladen Sie Ihr Fahrzeug nicht.
●Verteilen Sie die Lasten nicht ungleich-
mäßig.
Falsches Beladen kann die Lenkung oder Bremskraftregelung beeinträchti-
gen, was zu tödlichen oder schweren
Verletzungen führen kann.
Anhängerbetrieb (für Motor
M15A-FKS)
Ihr Fahrzeug ist in erster Linie für
die Beförderung von Personen
ausgelegt. Das Ziehen eines
Anhängers wirkt sich ungünstig
auf Handhabung, Leistung,
Bremsverhalten, Lebensdauer und
Kraftstoffverbrauch aus. Ihre
Sicherheit und Zufriedenheit sind
abhängig von sachgemäßem
Gebrauch der korrekten Ausrü-
stung und vorsichtigem Fahrver-
halten. Zu Ihrer eigenen Sicherheit
und der Sicherheit anderer Perso-
nen dürfen Sie das Fahrzeug oder
den Anhänger nicht überladen.
Gehen Sie äußerst vorsichtig vor,
um einen Anhänger sicher zu zie-
hen, und berücksichtigen Sie beim
Fahren des Fahrzeugs die Eigen-
schaften des Anhängers und die
Betriebsbedingungen.
Schäden oder Fehlfunktionen, die
durch das Ziehen eines Anhän-
gers für gewerbliche Zwecke ver-
ursacht werden, sind nicht von
den Toyota-Garantien abgedeckt.

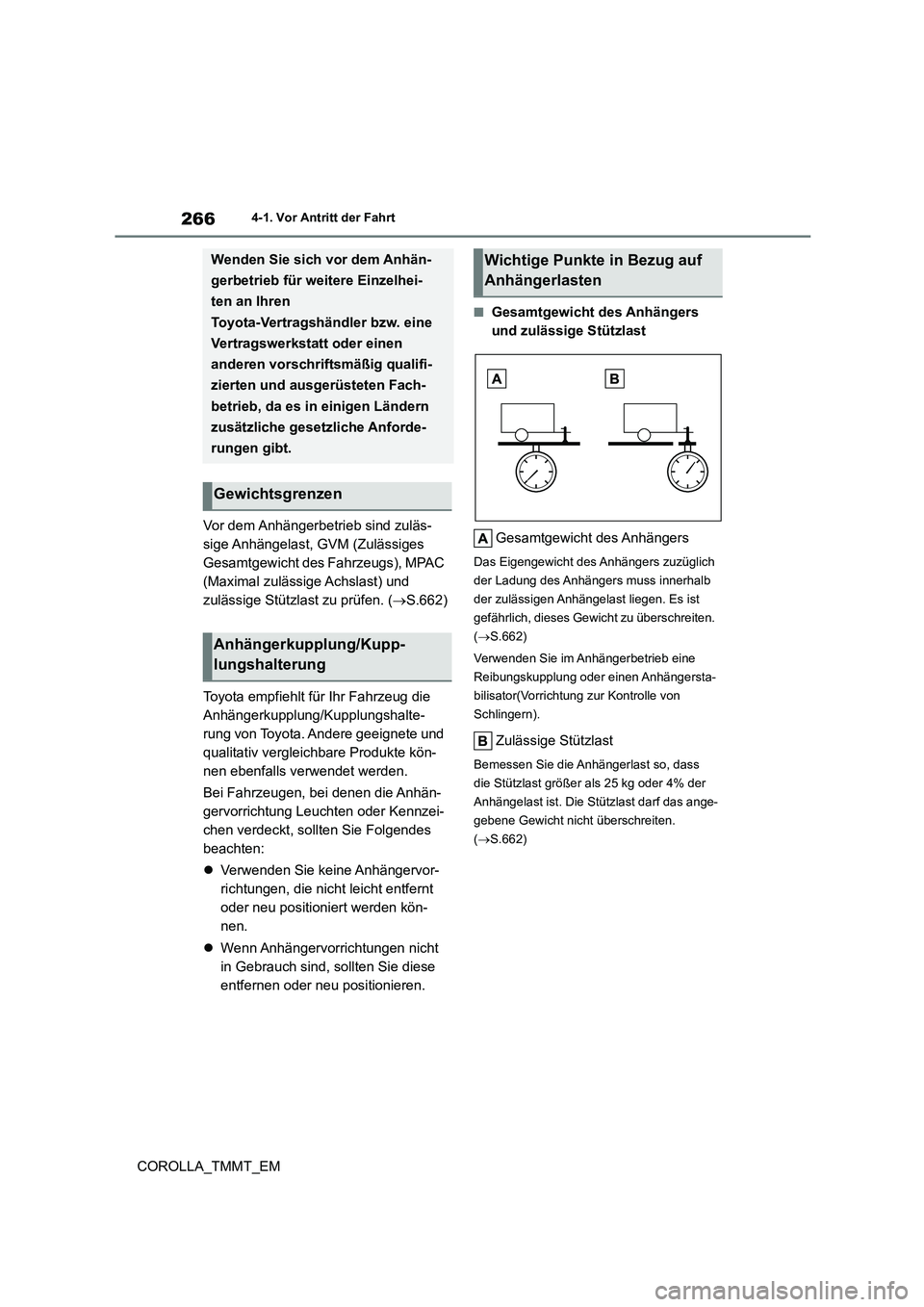

2664-1. Vor Antritt der Fahrt
COROLLA_TMMT_EM
Vor dem Anhängerbetrieb sind zuläs-
sige Anhängelast, GVM (Zulässiges
Gesamtgewicht des Fahrzeugs), MPAC
(Maximal zulässige Achslast) und
zulässige Stützlast zu prüfen. ( S.662)
Toyota empfiehlt für Ihr Fahrzeug die
Anhängerkupplung/Kupplungshalte-
rung von Toyota. Andere geeignete und
qualitativ vergleichbare Produkte kön-
nen ebenfalls verwendet werden.
Bei Fahrzeugen, bei denen die Anhän-
gervorrichtung Leuchten oder Kennzei-
chen verdeckt, sollten Sie Folgendes
beachten:
 Verwenden Sie keine Anhängervor-
richtungen, die nicht leicht entfernt
oder neu positioniert werden kön-
nen.
 Wenn Anhängervorrichtungen nicht
in Gebrauch sind, sollten Sie diese
entfernen oder neu positionieren.
■Gesamtgewicht des Anhängers
und zulässige Stützlast
Gesamtgewicht des Anhängers
Das Eigengewicht des Anhängers zuzüglich
der Ladung des Anhängers muss innerhalb
der zulässigen Anhängelast liegen. Es ist
gefährlich, dieses Gewicht zu überschreiten.
( S.662)
Verwenden Sie im Anhängerbetrieb eine
Reibungskupplung oder einen Anhängersta-
bilisator(Vorrichtung zur Kontrolle von
Schlingern).
Zulässige Stützlast
Bemessen Sie die Anhängerlast so, dass
die Stützlast größer als 25 kg oder 4% der
Anhängelast ist. Die Stützlast darf das ange-
gebene Gewicht nicht überschreiten.
( S.662)
Wenden Sie sich vor dem Anhän-
gerbetrieb für weitere Einzelhei-
ten an Ihren
Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fach-
betrieb, da es in einigen Ländern
zusätzliche gesetzliche Anforde-
rungen gibt.
Gewichtsgrenzen
Anhängerkupplung/Kupp-
lungshalterung
Wichtige Punkte in Bezug auf
Anhängerlasten

267

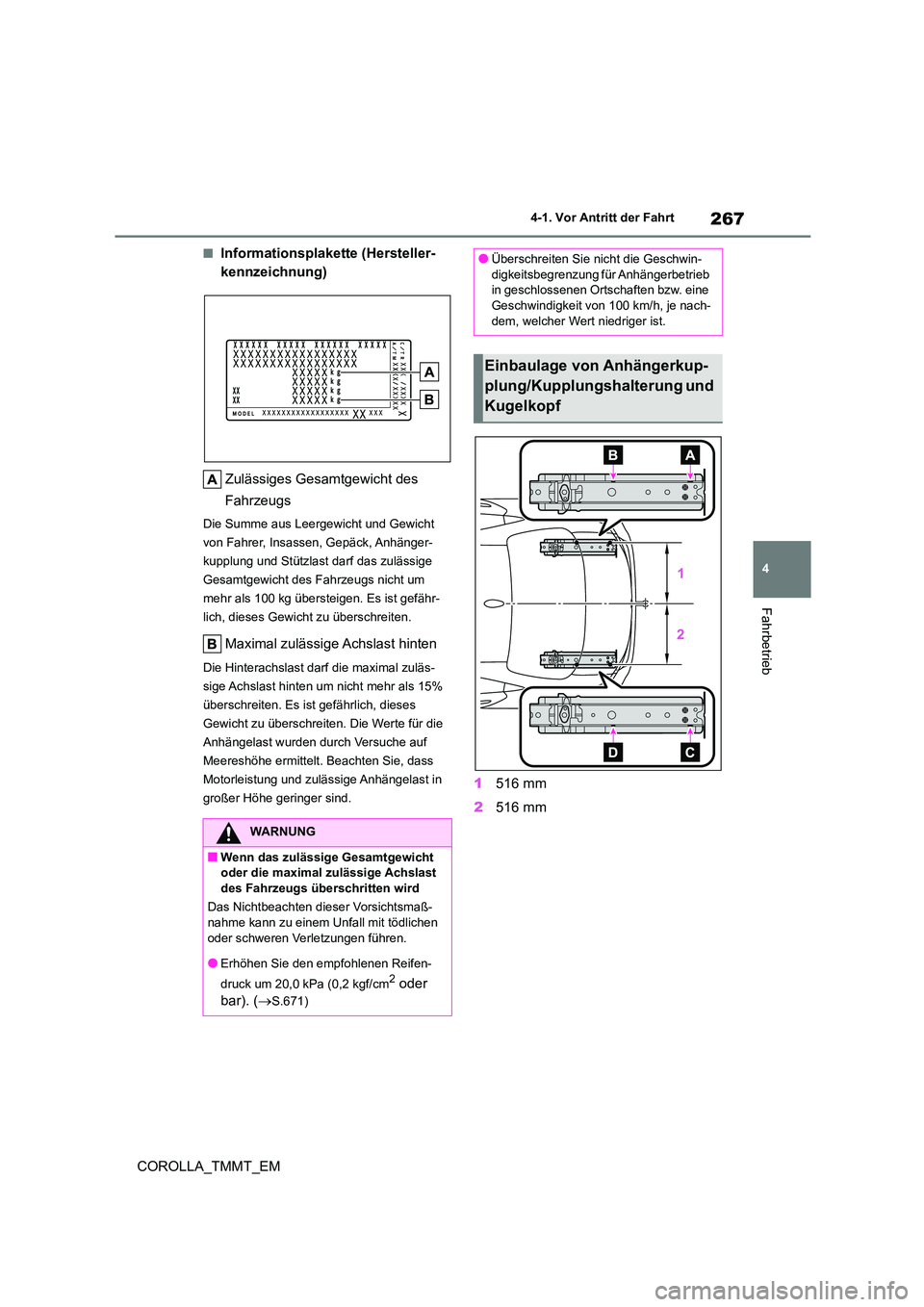

4
4-1. Vor Antritt der Fahrt
Fahrbetrieb
COROLLA_TMMT_EM
■Informationsplakette (Hersteller-
kennzeichnung)
Zulässiges Gesamtgewicht des
Fahrzeugs
Die Summe aus Leergewicht und Gewicht
von Fahrer, Insassen, Gepäck, Anhänger-
kupplung und Stützlast darf das zulässige
Gesamtgewicht des Fahrzeugs nicht um
mehr als 100 kg übersteigen. Es ist gefähr-
lich, dieses Gewicht zu überschreiten.
Maximal zulässige Achslast hinten
Die Hinterachslast darf die maximal zuläs-
sige Achslast hinten um nicht mehr als 15%
überschreiten. Es ist gefährlich, dieses
Gewicht zu überschreiten. Die Werte für die
Anhängelast wurden durch Versuche auf
Meereshöhe ermittelt. Beachten Sie, dass
Motorleistung und zulässige Anhängelast in
großer Höhe geringer sind.1 516 mm
2 516 mm
WARNUNG
■Wenn das zulässige Gesamtgewicht oder die maximal zulässige Achslast
des Fahrzeugs überschritten wird
Das Nichtbeachten dieser Vorsichtsmaß-
nahme kann zu einem Unfall mit tödlichen
oder schweren Verletzungen führen.
●Erhöhen Sie den empfohlenen Reifen-
druck um 20,0 kPa (0,2 kgf/cm2 oder
bar). ( S.671)
●Überschreiten Sie nicht die Geschwin-
digkeitsbegrenzung für Anhängerbetrieb
in geschlossenen Ortschaften bzw. eine Geschwindigkeit von 100 km/h, je nach-
dem, welcher Wert niedriger ist.
Einbaulage von Anhängerkup-
plung/Kupplungshalterung und
Kugelkopf

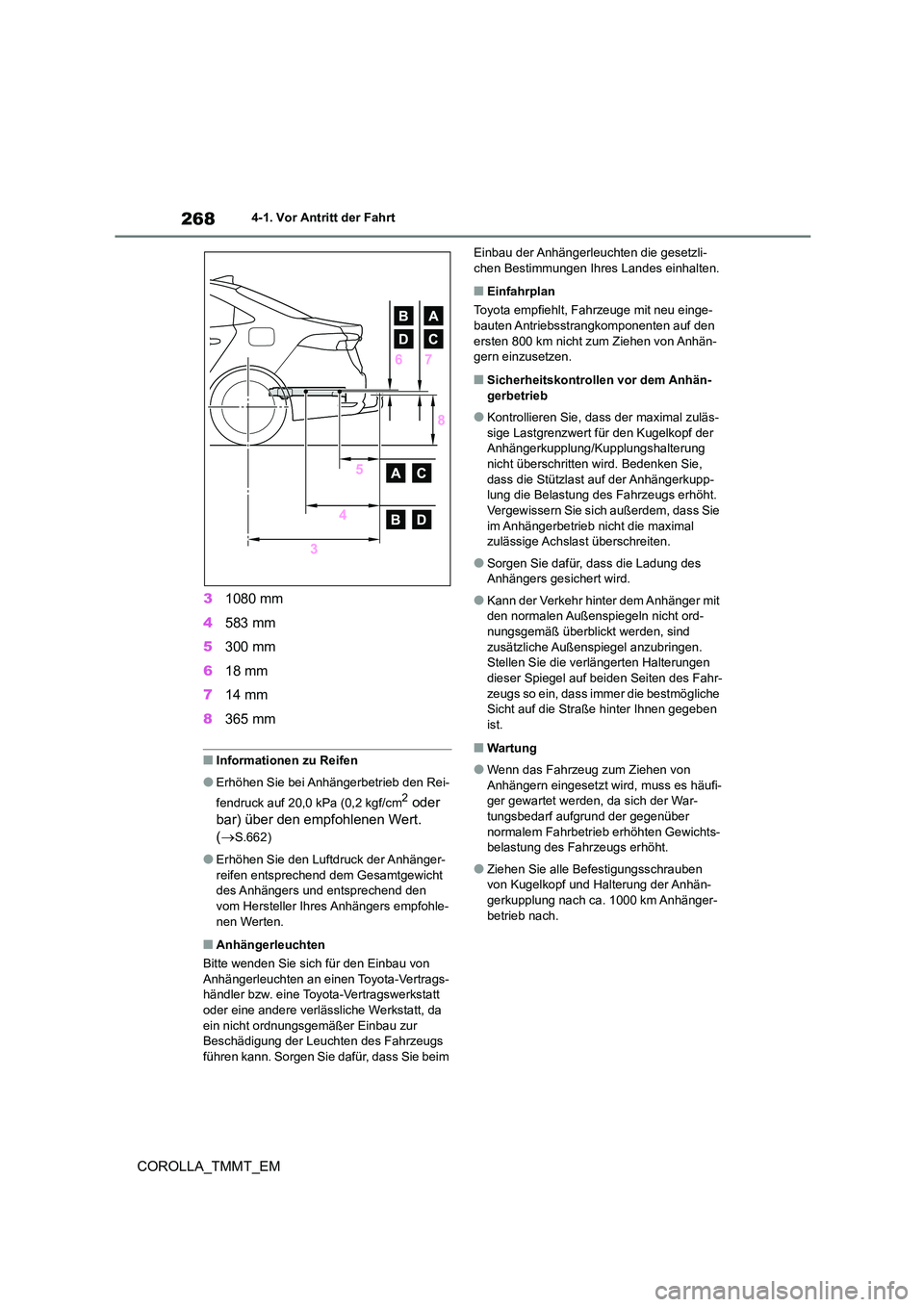

2684-1. Vor Antritt der Fahrt
COROLLA_TMMT_EM
3 1080 mm
4 583 mm
5 300 mm
6 18 mm
7 14 mm
8 365 mm
■Informationen zu Reifen
●Erhöhen Sie bei Anhängerbetrieb den Rei-
fendruck auf 20,0 kPa (0,2 kgf/cm2 oder
bar) über den empfohlenen Wert.
( S.662)
●Erhöhen Sie den Luftdruck der Anhänger-
reifen entsprechend dem Gesamtgewicht des Anhängers und entsprechend den
vom Hersteller Ihres Anhängers empfohle-
nen Werten.
■Anhängerleuchten
Bitte wenden Sie sich für den Einbau von Anhängerleuchten an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt, da ein nicht ordnungsgemäßer Einbau zur
Beschädigung der Leuchten des Fahrzeugs
führen kann. Sorgen Sie dafür, dass Sie beim
Einbau der Anhängerleuc hten die gesetzli- chen Bestimmungen Ihres Landes einhalten.
■Einfahrplan
Toyota empfiehlt, Fahrzeuge mit neu einge-
bauten Antriebsstrangkomponenten auf den
ersten 800 km nicht zum Ziehen von Anhän- gern einzusetzen.
■Sicherheitskontrollen vor dem Anhän-
gerbetrieb
●Kontrollieren Sie, dass der maximal zuläs- sige Lastgrenzwert für den Kugelkopf der
Anhängerkupplung/Kupplungshalterung
nicht überschritten wird. Bedenken Sie, dass die Stützlast auf der Anhängerkupp-
lung die Belastung des Fahrzeugs erhöht.
Vergewissern Sie sich außerdem, dass Sie im Anhängerbetrieb nicht die maximal
zulässige Achslast überschreiten.
●Sorgen Sie dafür, dass die Ladung des
Anhängers gesichert wird.
●Kann der Verkehr hinter dem Anhänger mit
den normalen Außenspiegeln nicht ord-
nungsgemäß überblickt werden, sind zusätzliche Außenspiegel anzubringen.
Stellen Sie die verlängerten Halterungen
dieser Spiegel auf beiden Seiten des Fahr- zeugs so ein, dass immer die bestmögliche
Sicht auf die Straße hinter Ihnen gegeben
ist.
■Wartung
●Wenn das Fahrzeug zum Ziehen von
Anhängern eingesetzt wird, muss es häufi- ger gewartet werden, da sich der War-
tungsbedarf aufgrund der gegenüber
normalem Fahrbetrieb erhöhten Gewichts- belastung des Fahrzeugs erhöht.
●Ziehen Sie alle Befestigungsschrauben von Kugelkopf und Halterung der Anhän-
gerkupplung nach ca. 1000 km Anhänger-
betrieb nach.

269
4
4-1. Vor Antritt der Fahrt
Fahrbetrieb
COROLLA_TMMT_EM

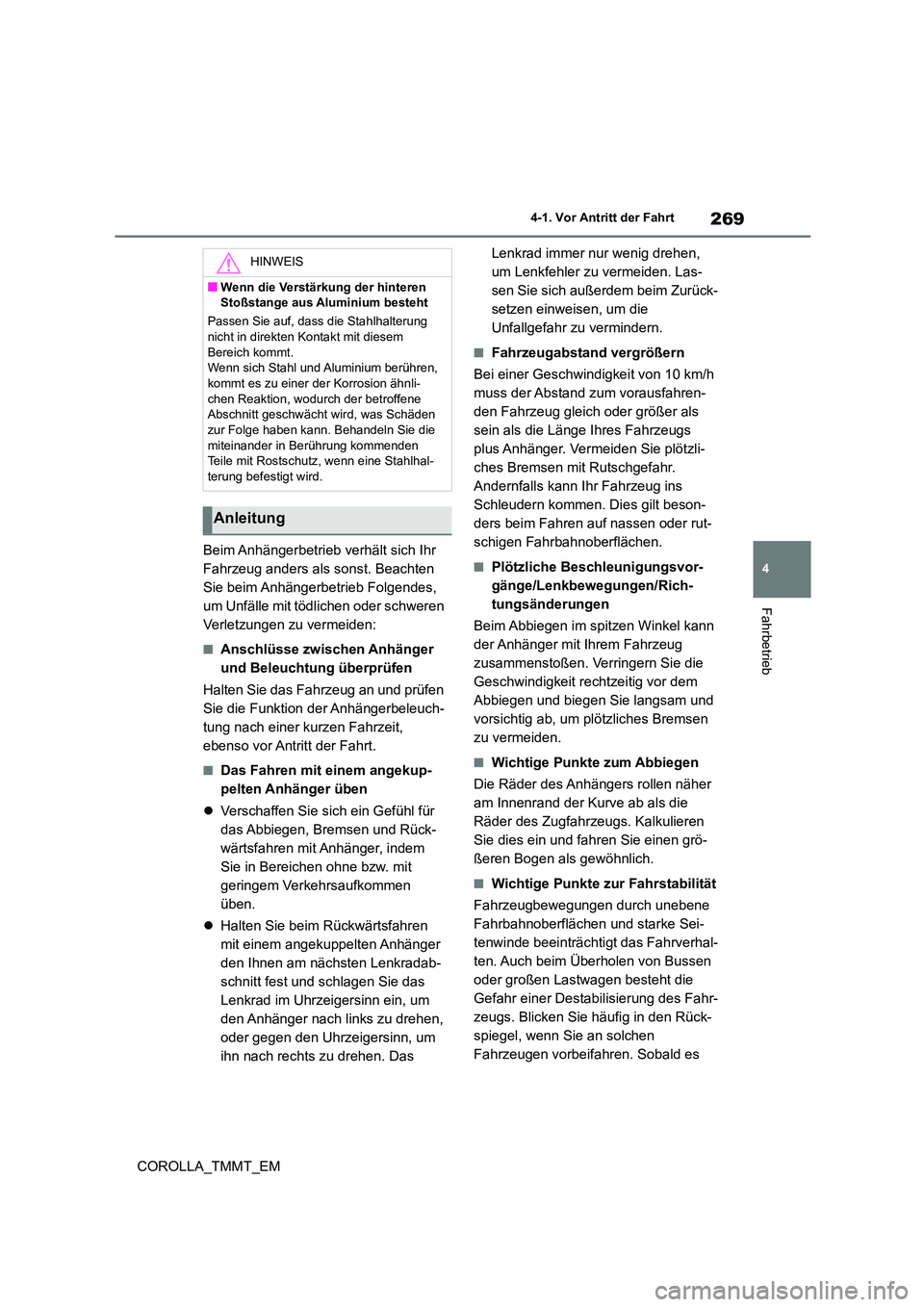

Beim Anhängerbetrieb verhält sich Ihr
Fahrzeug anders als sonst. Beachten
Sie beim Anhängerbetrieb Folgendes,
um Unfälle mit tödlichen oder schweren
Verletzungen zu vermeiden:
■Anschlüsse zwischen Anhänger
und Beleuchtung überprüfen
Halten Sie das Fahrzeug an und prüfen
Sie die Funktion der Anhängerbeleuch-
tung nach einer kurzen Fahrzeit,
ebenso vor Antritt der Fahrt.
■Das Fahren mit einem angekup-
pelten Anhänger üben
 Verschaffen Sie sich ein Gefühl für
das Abbiegen, Bremsen und Rück-
wärtsfahren mit Anhänger, indem
Sie in Bereichen ohne bzw. mit
geringem Verkehrsaufkommen
üben.
 Halten Sie beim Rückwärtsfahren
mit einem angekuppelten Anhänger
den Ihnen am nächsten Lenkradab-
schnitt fest und schlagen Sie das
Lenkrad im Uhrzeigersinn ein, um
den Anhänger nach links zu drehen,
oder gegen den Uhrzeigersinn, um
ihn nach rechts zu drehen. Das
Lenkrad immer nur wenig drehen,
um Lenkfehler zu vermeiden. Las-
sen Sie sich außerdem beim Zurück-
setzen einweisen, um die
Unfallgefahr zu vermindern.
■Fahrzeugabstand vergrößern
Bei einer Geschwindigkeit von 10 km/h
muss der Abstand zum vorausfahren-
den Fahrzeug gleich oder größer als
sein als die Länge Ihres Fahrzeugs
plus Anhänger. Vermeiden Sie plötzli-
ches Bremsen mit Rutschgefahr.
Andernfalls kann Ihr Fahrzeug ins
Schleudern kommen. Dies gilt beson-
ders beim Fahren auf nassen oder rut-
schigen Fahrbahnoberflächen.
■Plötzliche Beschleunigungsvor-
gänge/Lenkbewegungen/Rich-
tungsänderungen
Beim Abbiegen im spitzen Winkel kann
der Anhänger mit Ihrem Fahrzeug
zusammenstoßen. Verringern Sie die
Geschwindigkeit re chtzeitig vor dem
Abbiegen und biegen Sie langsam und
vorsichtig ab, um plötzliches Bremsen
zu vermeiden.
■Wichtige Punkte zum Abbiegen
Die Räder des Anhängers rollen näher
am Innenrand der Kurve ab als die
Räder des Zugfahrzeugs. Kalkulieren
Sie dies ein und fahren Sie einen grö-
ßeren Bogen als gewöhnlich.
■Wichtige Punkte zur Fahrstabilität
Fahrzeugbewegungen durch unebene
Fahrbahnoberflächen und starke Sei-
tenwinde beeinträchtigt das Fahrverhal-
ten. Auch beim Überholen von Bussen
oder großen Lastwagen besteht die
Gefahr einer Destabilisierung des Fahr-
zeugs. Blicken Sie häufig in den Rück-
spiegel, wenn Sie an solchen
Fahrzeugen vorbeifahren. Sobald es
HINWEIS
■Wenn die Verstärkung der hinteren
Stoßstange aus Aluminium besteht
Passen Sie auf, dass die Stahlhalterung
nicht in direkten Kontakt mit diesem Bereich kommt.
Wenn sich Stahl und Aluminium berühren,
kommt es zu einer der Korrosion ähnli- chen Reaktion, wodurch der betroffene
Abschnitt geschwächt wird, was Schäden
zur Folge haben kann. Behandeln Sie die miteinander in Berührung kommenden
Teile mit Rostschutz, wenn eine Stahlhal-
terung befestigt wird.
Anleitung

2704-1. Vor Antritt der Fahrt
COROLLA_TMMT_EM

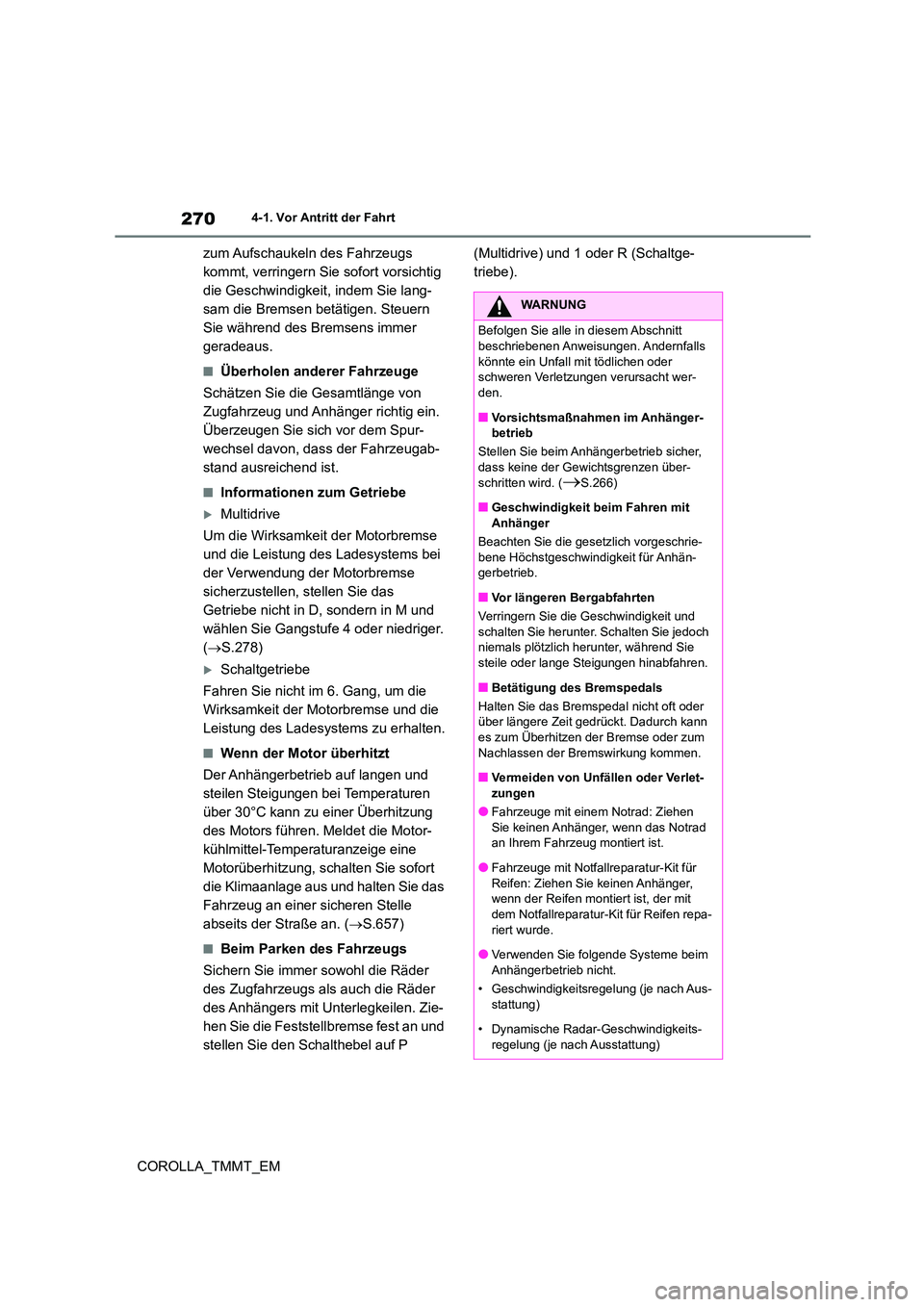

zum Aufschaukeln des Fahrzeugs
kommt, verringern Sie sofort vorsichtig
die Geschwindigkeit, indem Sie lang-
sam die Bremsen betätigen. Steuern
Sie während des Bremsens immer
geradeaus.
■Überholen anderer Fahrzeuge
Schätzen Sie die Gesamtlänge von
Zugfahrzeug und Anhänger richtig ein.
Überzeugen Sie sich vor dem Spur-
wechsel davon, dass der Fahrzeugab-
stand ausreichend ist.
■Informationen zum Getriebe
Multidrive
Um die Wirksamkeit der Motorbremse
und die Leistung des Ladesystems bei
der Verwendung der Motorbremse
sicherzustellen, stellen Sie das
Getriebe nicht in D, sondern in M und
wählen Sie Gangstufe 4 oder niedriger.
( S.278)
Schaltgetriebe
Fahren Sie nicht im 6. Gang, um die
Wirksamkeit der Motorbremse und die
Leistung des Ladesystems zu erhalten.
■Wenn der Motor überhitzt
Der Anhängerbetrieb auf langen und
steilen Steigungen bei Temperaturen
über 30°C kann zu einer Überhitzung
des Motors führen. Meldet die Motor-
kühlmittel-Temperaturanzeige eine
Motorüberhitzung, schalten Sie sofort
die Klimaanlage aus und halten Sie das
Fahrzeug an einer sicheren Stelle
abseits der Straße an. ( S.657)
■Beim Parken des Fahrzeugs
Sichern Sie immer sowohl die Räder
des Zugfahrzeugs als auch die Räder
des Anhängers mit Unterlegkeilen. Zie-
hen Sie die Feststellbremse fest an und
stellen Sie den Schalthebel auf P
(Multidrive) und 1 oder R (Schaltge-
triebe).
WARNUNG
Befolgen Sie alle in diesem Abschnitt
beschriebenen Anweisungen. Andernfalls könnte ein Unfall mit tödlichen oder
schweren Verletzungen verursacht wer-
den.
■Vorsichtsmaßnahmen im Anhänger-
betrieb
Stellen Sie beim Anhängerbetrieb sicher,
dass keine der Gewichtsgrenzen über- schritten wird. (S.266)
■Geschwindigkeit beim Fahren mit
Anhänger
Beachten Sie die gesetzlich vorgeschrie- bene Höchstgeschwindigkeit für Anhän-
gerbetrieb.
■Vor längeren Bergabfahrten
Verringern Sie die Geschwindigkeit und schalten Sie herunter. Schalten Sie jedoch
niemals plötzlich herunter, während Sie
steile oder lange Steigungen hinabfahren.
■Betätigung des Bremspedals
Halten Sie das Bremspedal nicht oft oder über längere Zeit gedrückt. Dadurch kann
es zum Überhitzen der Bremse oder zum
Nachlassen der Bremswirkung kommen.
■Vermeiden von Unfällen oder Verlet-
zungen
●Fahrzeuge mit einem Notrad: Ziehen
Sie keinen Anhänger, wenn das Notrad an Ihrem Fahrzeug montiert ist.
●Fahrzeuge mit Notfallreparatur-Kit für
Reifen: Ziehen Sie keinen Anhänger, wenn der Reifen montiert ist, der mit
dem Notfallreparatur-Kit für Reifen repa-
riert wurde.
●Verwenden Sie folgende Systeme beim
Anhängerbetrieb nicht.
• Geschwindigkeitsregelung (je nach Aus-
stattung)
• Dynamische Radar-Geschwindigkeits-
regelung (je nach Ausstattung)
