2020 TOYOTA COROLLA Betriebsanleitungen (in German)

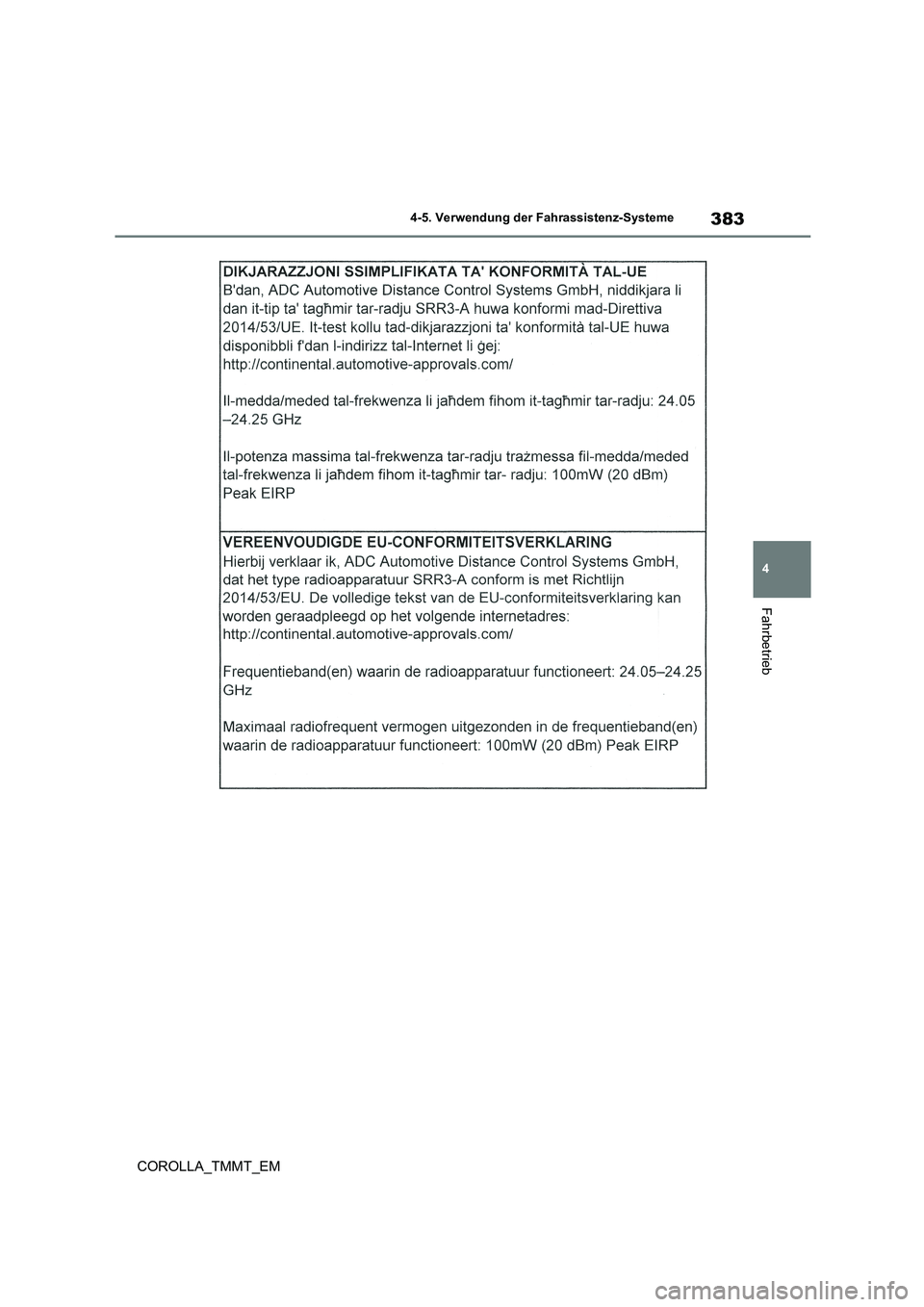

383
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM

3844-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM

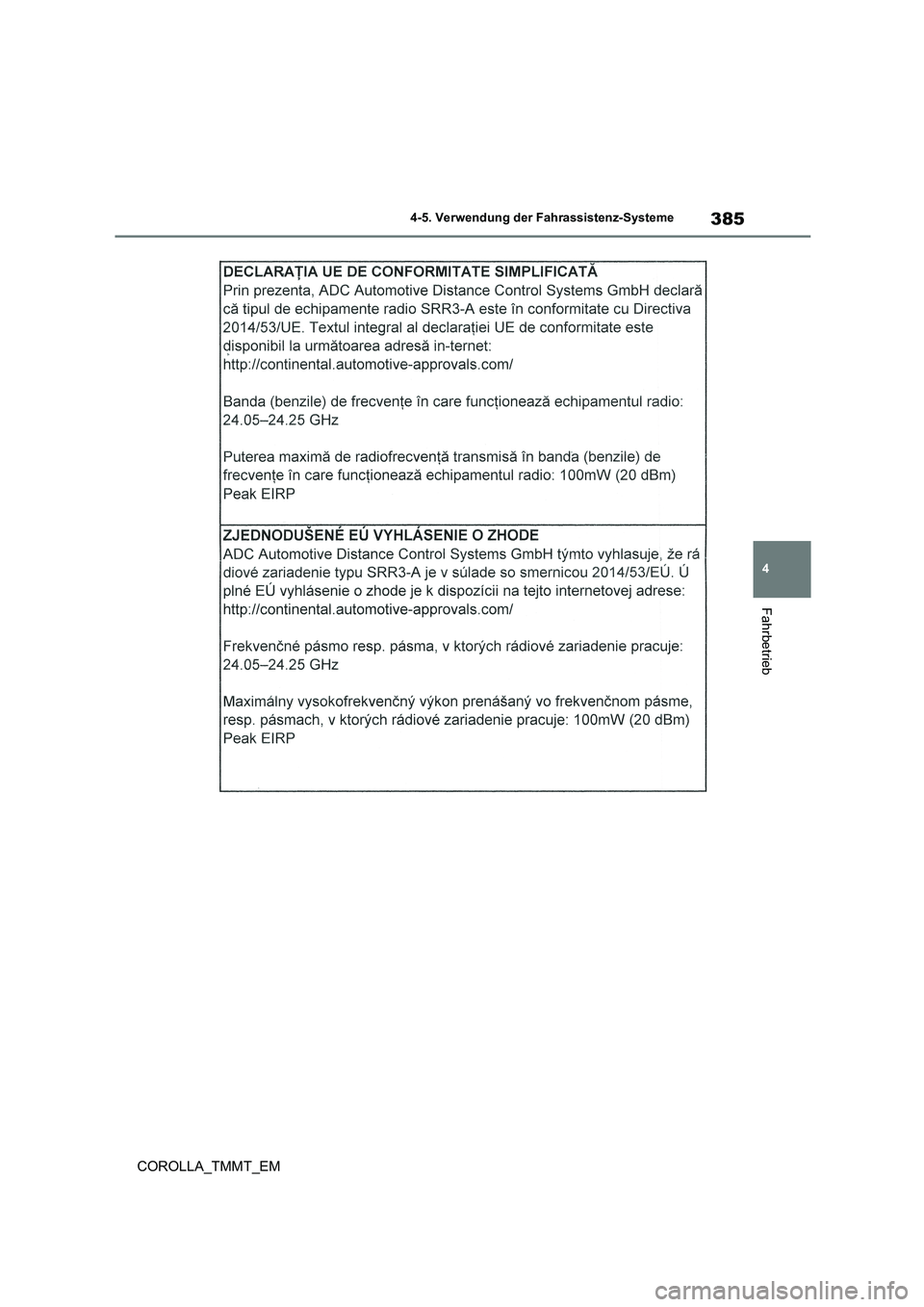

385
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM

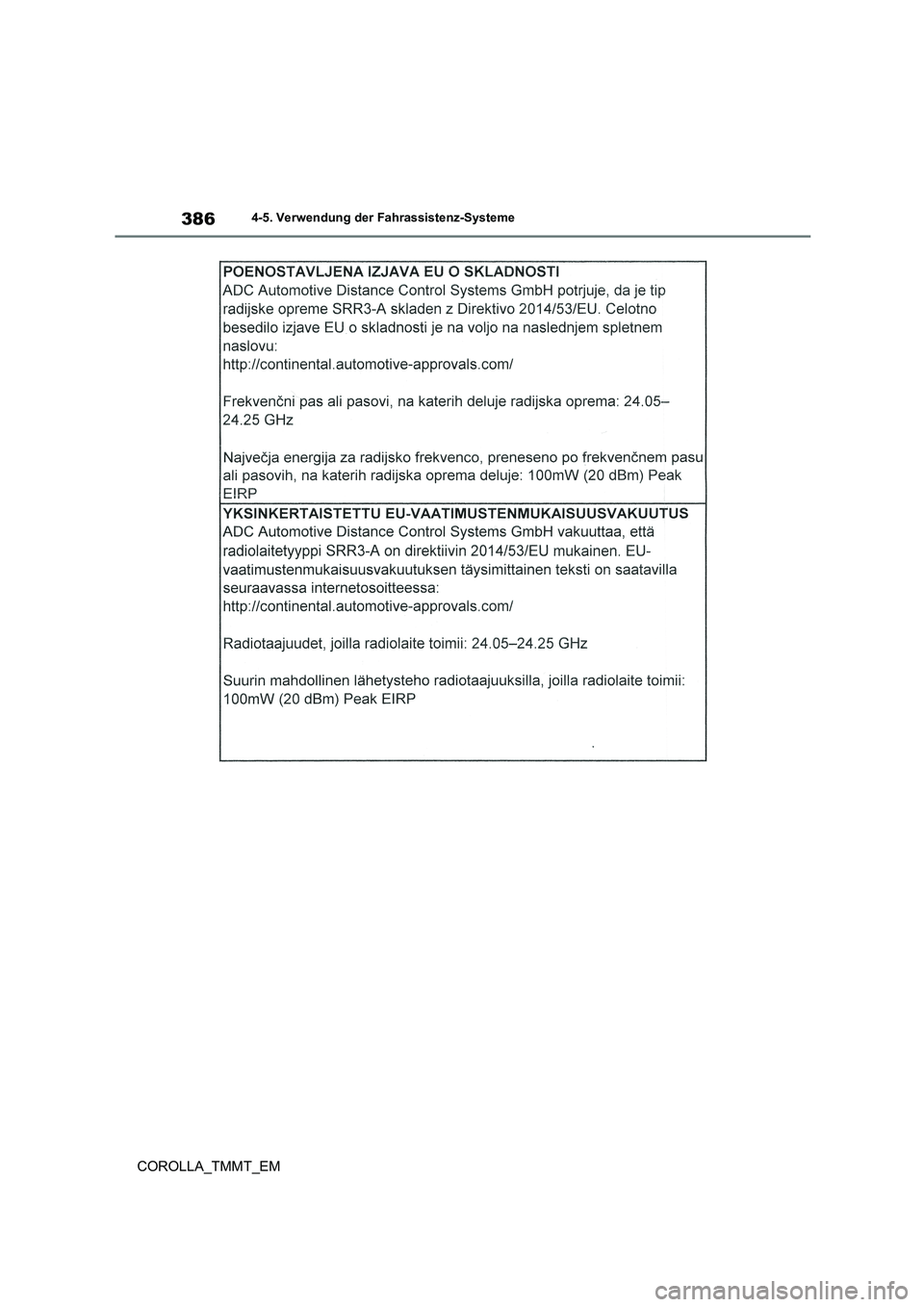

3864-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM

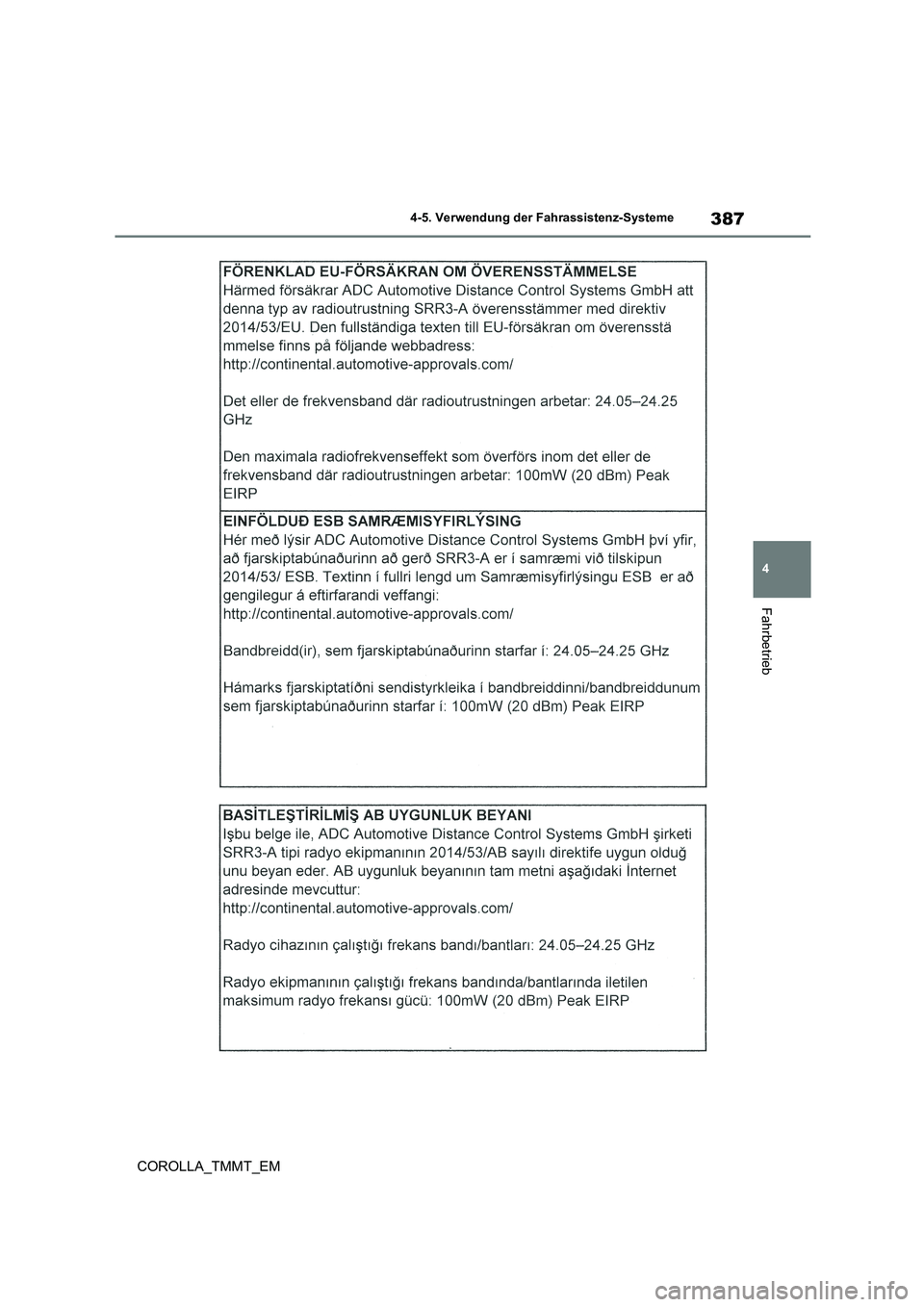

387
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM

3884-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM
WARNUNG
■Handhabung des hinteren Seitenra-
darsensors
Die Toter-Winkel-Monitorsensoren sind hinter der linken bzw. rechten Seite der
hinteren Stoßstange angebracht. Beach-
ten Sie die folgenden Punkte, um sicher- zustellen, dass der Toter-Winkel-Monitor
ordnungsgemäß funktionieren kann.

389
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM
Verwenden Sie die Steuerschalter für
die Instrumente, um die Funktion
ein-/auszuschalten.
1 Drücken Sie oder , um
auszuwählen.
WARNUNG
●Halten Sie die Sensoren und die umge-
benden Bereiche an der hinteren Stoß-
stange jederzeit sauber.
Wenn ein Sensor oder der umgebende
Bereich der hinteren Stoßstange ver-
schmutzt oder mit Schnee bedeckt ist,
funktioniert der Toter-Winkel-Monitor mög-
licherweise nicht und eine Warnmeldung
( S.376) wird angezeigt. Beseitigen Sie
in dieser Situation den Schmutz oder
Schnee und fahren Sie das Fahrzeug
unter Erfüllung der Betriebsbedingungen
der BSM-Funktion ( S.391) für etwa 10
Minuten. Wenn die Warnmeldung nicht
verschwindet, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
●Bringen Sie keine Zubehörteile, Aufkle- ber (einschließlich transparenter Aufkle-
ber), Alu-Klebeband usw. an einem
Sensor oder dessen umliegenden Bereich an der hinteren Stoßstange an.
●Setzen Sie einen Sensor oder dessen
umgebenden Bereich an der hinteren
Stoßstange keinen starken Stößen aus.Wenn ein Sensor auch nur leicht
von seiner Position abweicht, kann
es zu Funktionsstörungen des Systems kommen und Fahrzeuge
könnten nicht korre kt erkannt wer-
den.Lassen Sie Ihr Fahrzeug in den folgen-
den Situationen von einem Toyota-Ver-
tragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-
prüfen.
• Ein Sensor oder sein umgebender
Bereich wird einem starken Stoß ausge- setzt.
• Wenn der umgebende Bereich eines
Sensors verkratzt oder verbeult ist oder Teile davon getrennt wurden.
●Zerlegen Sie den Sensor nicht.
●Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich
an der hinteren Stoßstange vor.
●Wenn ein Sensor oder die hintere Stoß- stange aus-/eingebaut oder ausge-
tauscht werden muss, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Lackieren Sie die hintere Stoßstange nicht in einer anderen Farbe als der offi-
ziellen Toyota-Farbe.
Ein-/Ausschalten des
Toter-Winkel-Monitors

3904-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM
2 Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .
■Fahrzeuge, die vom Toter-Winkel-Monitor erkannt werden können
Der Toter-Winkel-Monitor verwendet hintere Seitenradarsensoren, um die folgen-
den Fahrzeuge zu erfassen, die auf einer benachbarten Fahrbahn fahren, und
warnt den Fahrer mit den Anzeigen auf den Außenspiegeln vor solchen Fahrzeu-
gen.
Fahrzeuge, die in Bereichen fahren, die über die Außenspiegel nicht sichtbar
sind (die toten Winkel)
Fahrzeuge, die sich schnell von hinten Bereichen nähern, die von den Außen-
spiegeln nicht erfasst werden (die toten Winkel)
■Erkennungsbereiche des Toter-Winkel-Monitors
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
Die Reichweite jedes Erkennungsbereichs beträgt:
Ca. 0,5 m bis 3,5 m von jeder Seite des Fahrzeugs*1
Betrieb des Toter-Winkel-Monitors
