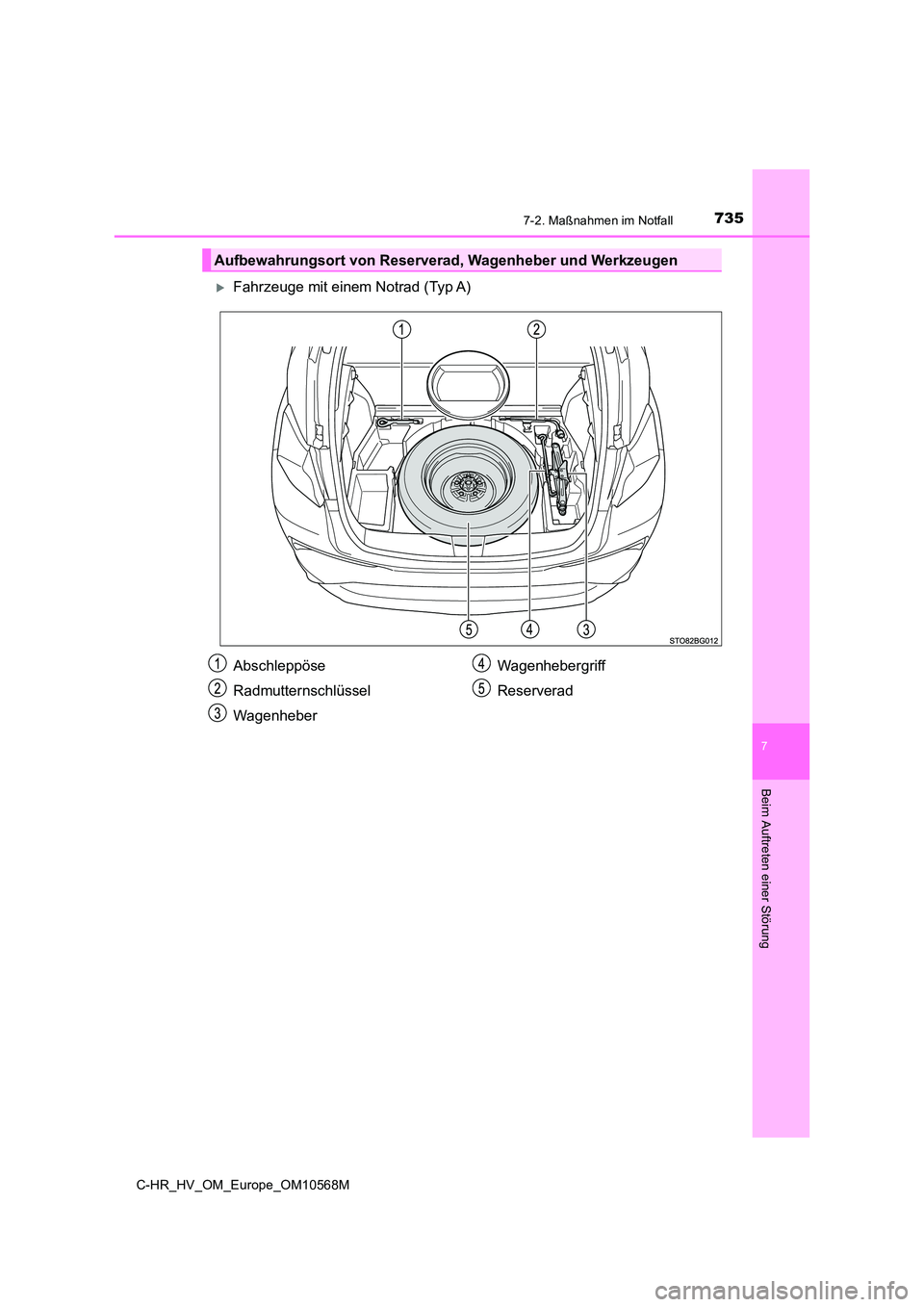

2020 TOYOTA C-HR Betriebsanleitungen (in German)

7357-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung
Fahrzeuge mit einem Notrad (Typ A)
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
Abschleppöse
Radmutternschlüssel
Wagenheber
Wagenhebergriff
Reserverad

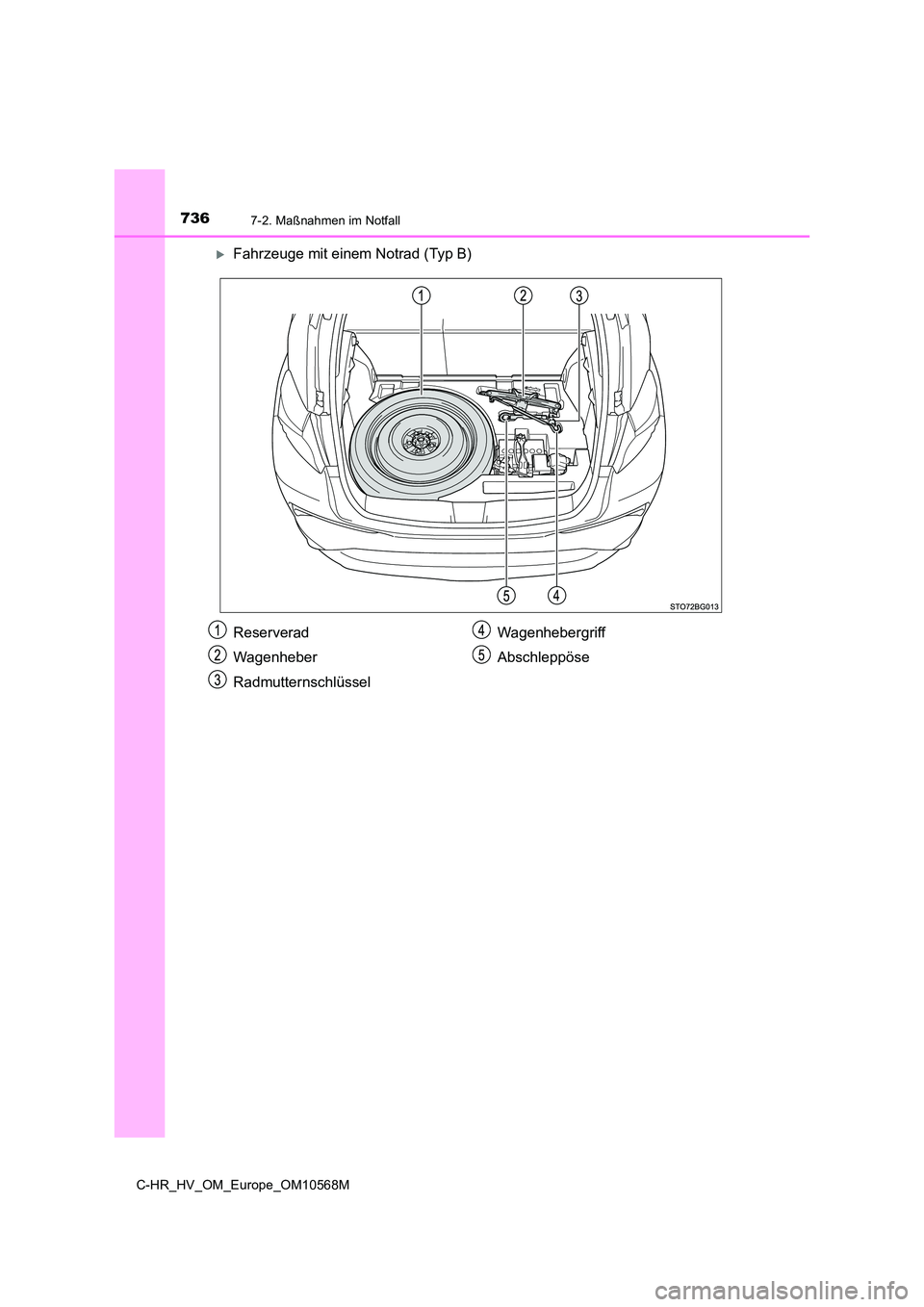

7367-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
Fahrzeuge mit einem Notrad (Typ B)
Reserverad
Wagenheber
Radmutternschlüssel
Wagenhebergriff
Abschleppöse

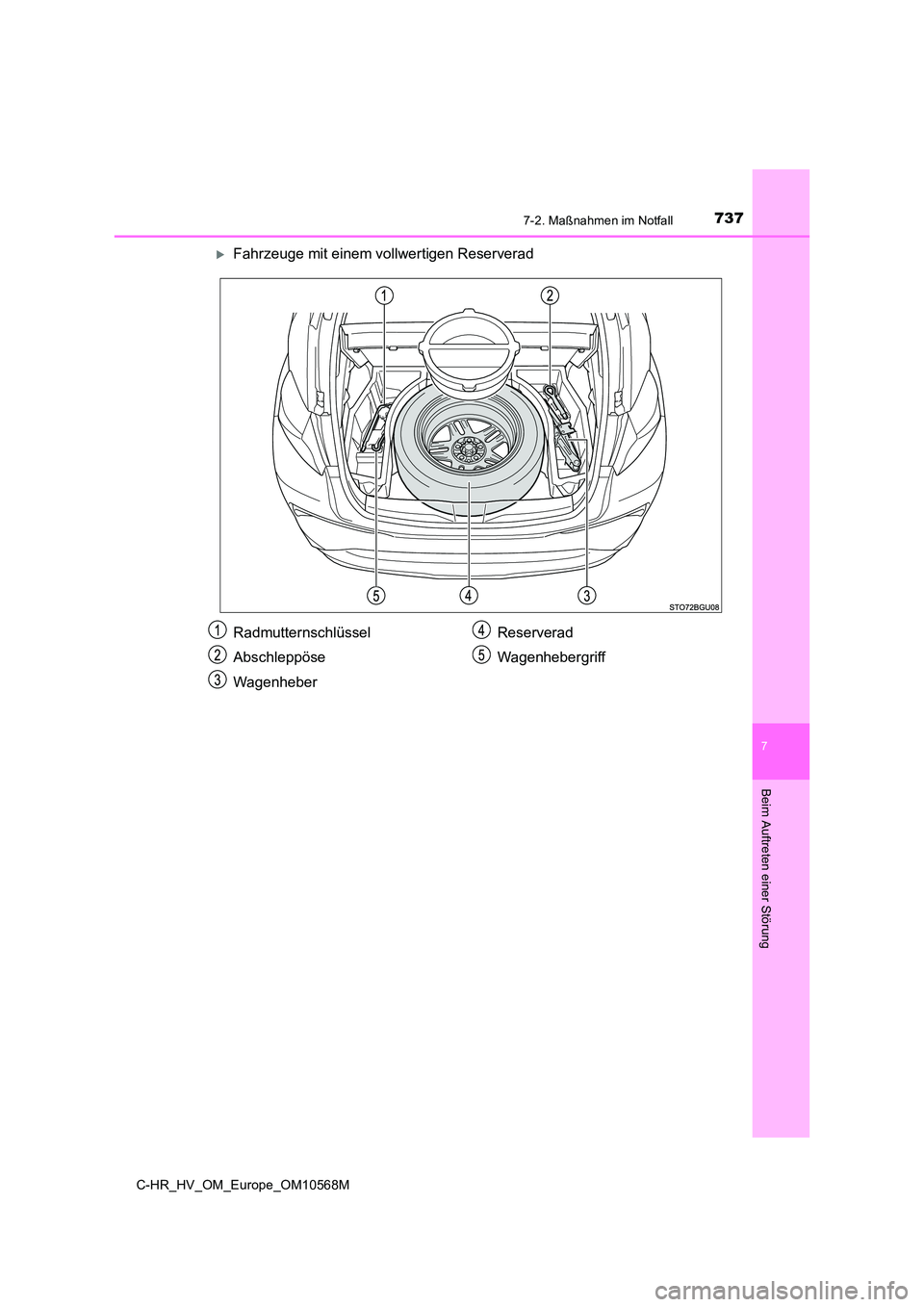

7377-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung
Fahrzeuge mit einem vollwertigen Reserverad
Radmutternschlüssel
Abschleppöse
Wagenheber
Reserverad
Wagenhebergriff

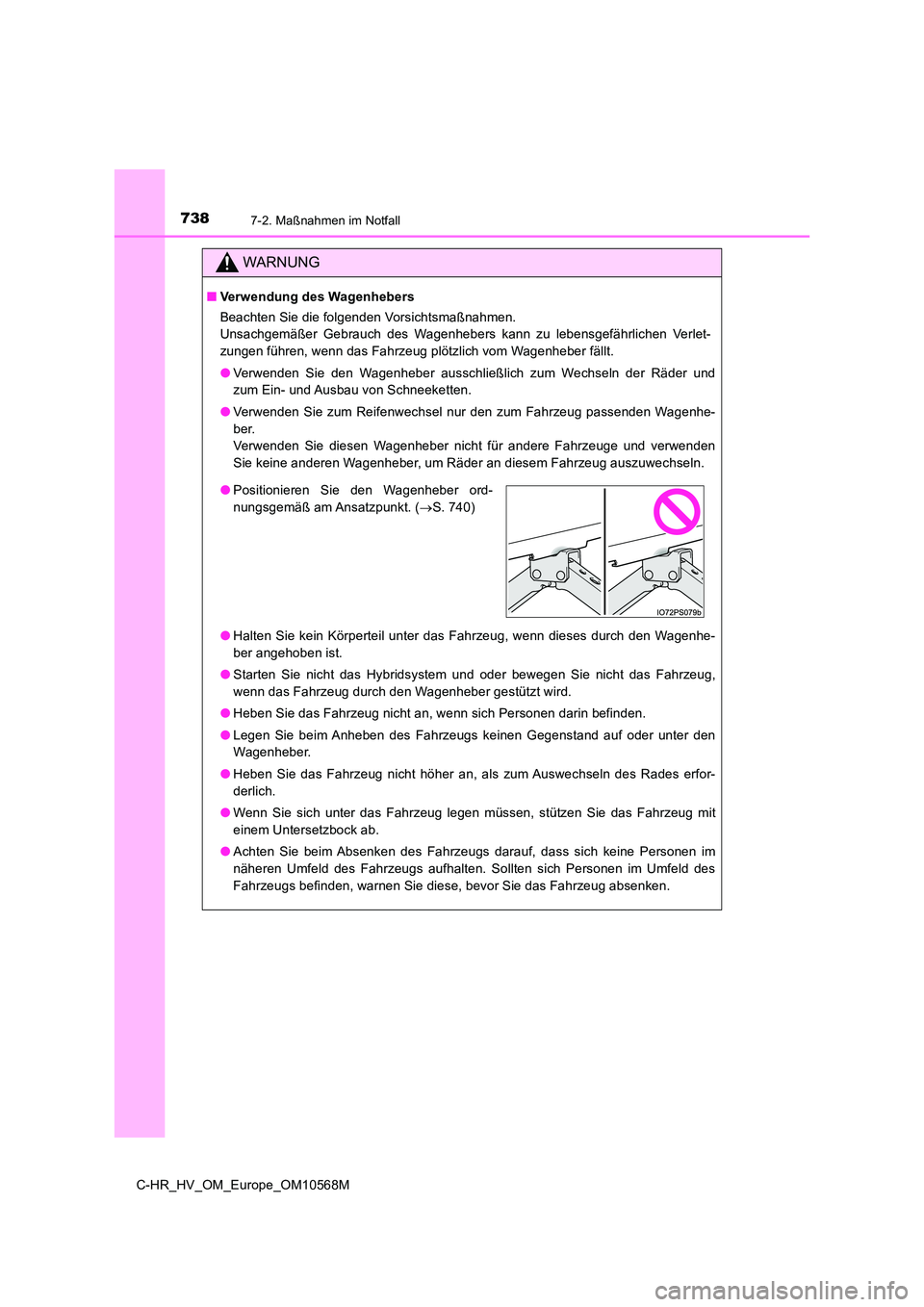

7387-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
WARNUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Unsachgemäßer Gebrauch des Wagenhebers kann zu lebensgefährlichen Verlet-
zungen führen, wenn das Fahrzeug plötzlich vom Wagenheber fällt.
● Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Räder und
zum Ein- und Ausbau von Schneeketten.
● Verwenden Sie zum Reifenwechsel nur den zum Fahrzeug passenden Wagenhe-
ber.
Verwenden Sie diesen Wagenheber nicht für andere Fahrzeuge und verwenden
Sie keine anderen Wagenheber, um Räder an diesem Fahrzeug auszuwechseln.
● Halten Sie kein Körperteil unter das Fahrzeug, wenn dieses durch den Wagenhe-
ber angehoben ist.
● Starten Sie nicht das Hybridsystem und oder bewegen Sie nicht das Fahrzeug,
wenn das Fahrzeug durch den Wagenheber gestützt wird.
● Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
● Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den
Wagenheber.
● Heben Sie das Fahrzeug nicht höher an, als zum Auswechseln des Rades erfor-
derlich.
● Wenn Sie sich unter das Fahrzeug legen müssen, stützen Sie das Fahrzeug mit
einem Untersetzbock ab.
● Achten Sie beim Absenken des Fahrzeugs darauf, dass sich keine Personen im
näheren Umfeld des Fahrzeugs aufhalten. Sollten sich Personen im Umfeld des
Fahrzeugs befinden, warnen Sie diese, bevor Sie das Fahrzeug absenken.
● Positionieren Sie den Wagenheber ord-
nungsgemäß am Ansatzpunkt. ( S. 740)

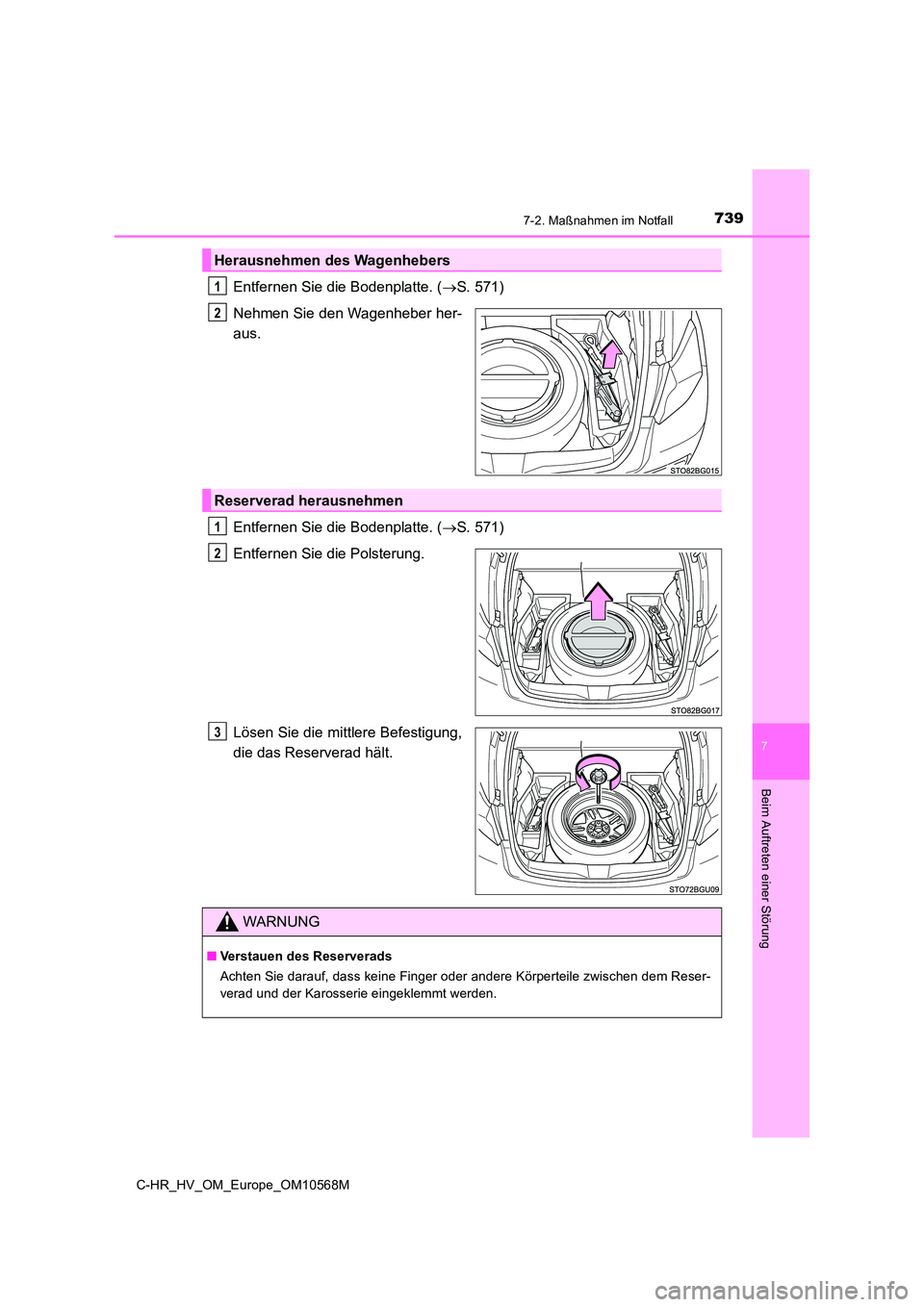

7397-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung
Entfernen Sie die Bodenplatte. (S. 571)
Nehmen Sie den Wagenheber her-
aus.
Entfernen Sie die Bodenplatte. ( S. 571)
Entfernen Sie die Polsterung.
Lösen Sie die mittlere Befestigung,
die das Reserverad hält.
Herausnehmen des Wagenhebers
1
2
Reserverad herausnehmen
1
2
3
WARNUNG
■ Verstauen des Reserverads
Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Reser-
verad und der Karosserie eingeklemmt werden.

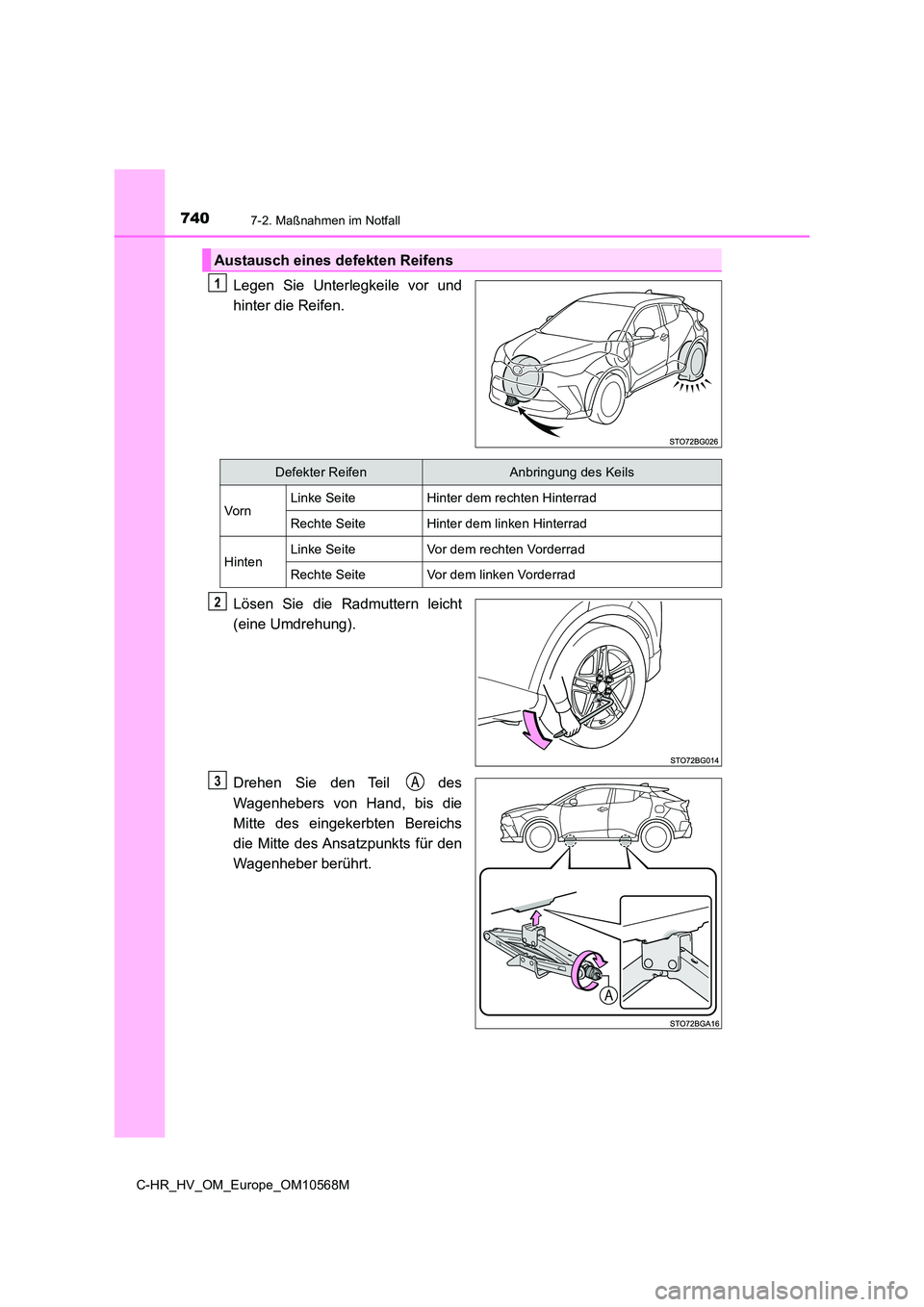

7407-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
Legen Sie Unterlegkeile vor und
hinter die Reifen.
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Drehen Sie den Teil des
Wagenhebers von Hand, bis die
Mitte des eingekerbten Bereichs
die Mitte des Ansatzpunkts für den
Wagenheber berührt.
Austausch eines de fekten Reifens
1
Defekter ReifenAnbringung des Keils
VornLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2
3

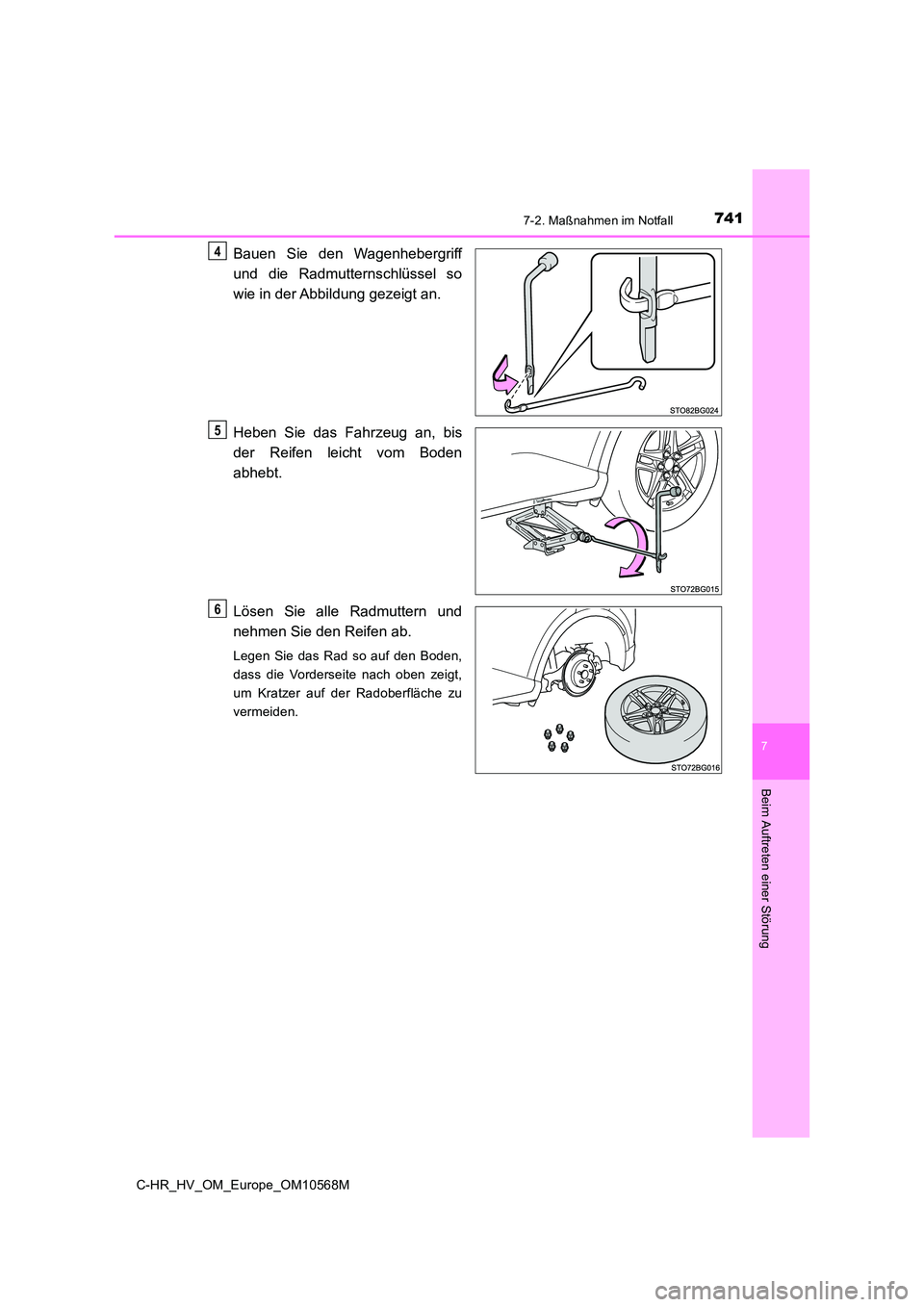

7417-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung
Bauen Sie den Wagenhebergriff
und die Radmutternschlüssel so
wie in der Abbildung gezeigt an.
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Vorderseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
4
5
6

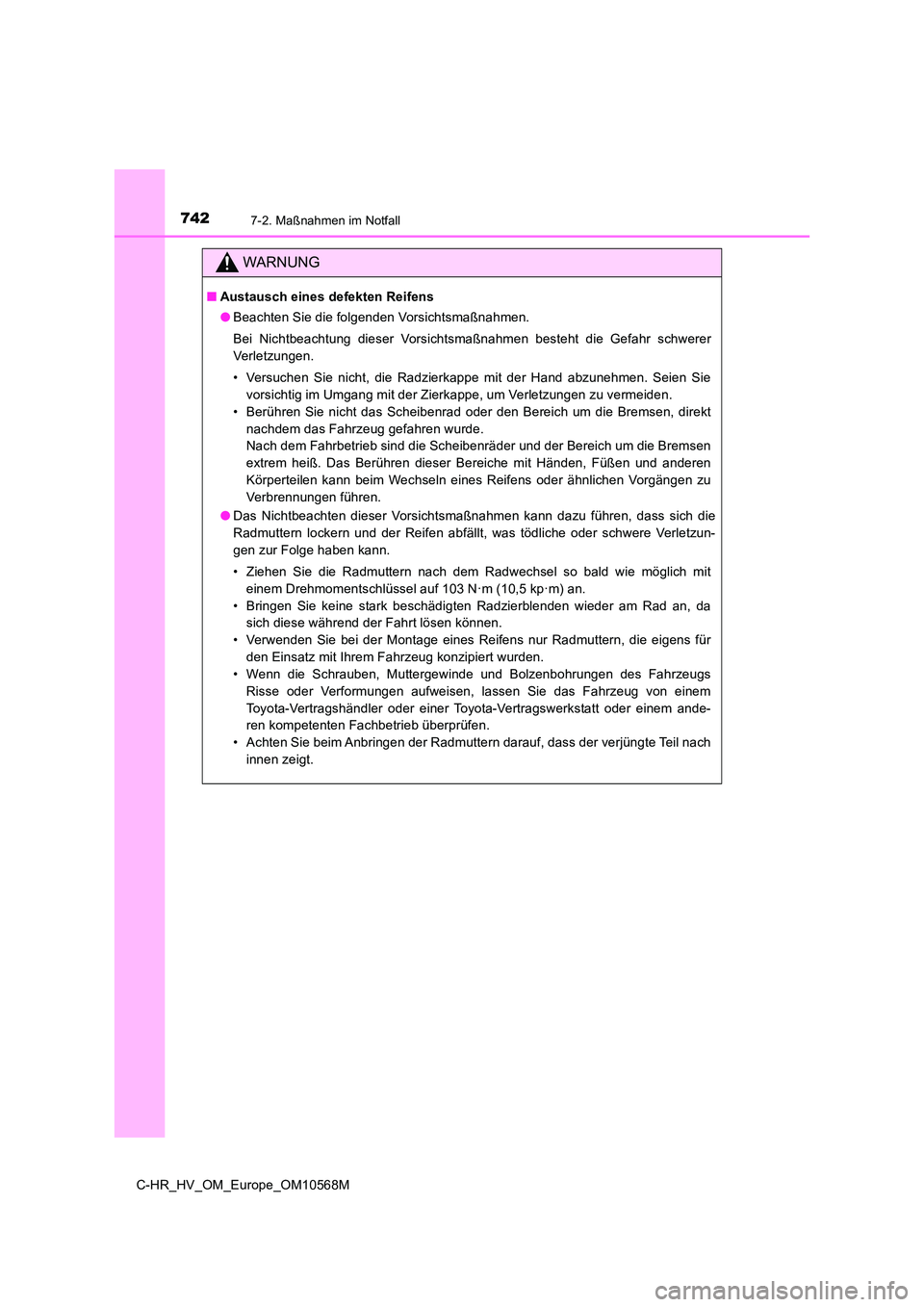

7427-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
WARNUNG
■Austausch eines defekten Reifens
● Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr schwerer
Verletzungen.
• Versuchen Sie nicht, die Radzierkappe mit der Hand abzunehmen. Seien Sie
vorsichtig im Umgang mit der Zierkappe, um Verletzungen zu vermeiden.
• Berühren Sie nicht das Scheibenrad oder den Bereich um die Bremsen, direkt
nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Scheibenräder und der Bereich um die Bremsen
extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen und anderen
Körperteilen kann beim Wechseln eines Reifens oder ähnlichen Vorgängen zu
Verbrennungen führen.
● Das Nichtbeachten dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die
Radmuttern lockern und der Reifen abfällt, was tödliche oder schwere Verletzun-
gen zur Folge haben kann.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit
einem Drehmomentschlüssel auf 103 N·m (10,5 kp·m) an.
• Bringen Sie keine stark beschädigten Radzierblenden wieder am Rad an, da
sich diese während der Fahrt lösen können.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für
den Einsatz mit Ihrem Fahrzeug konzipiert wurden.
• Wenn die Schrauben, Muttergewinde und Bolzenbohrungen des Fahrzeugs
Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
• Achten Sie beim Anbringen der Radmuttern darauf, dass der verjüngte Teil nach
innen zeigt.
