7677-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung

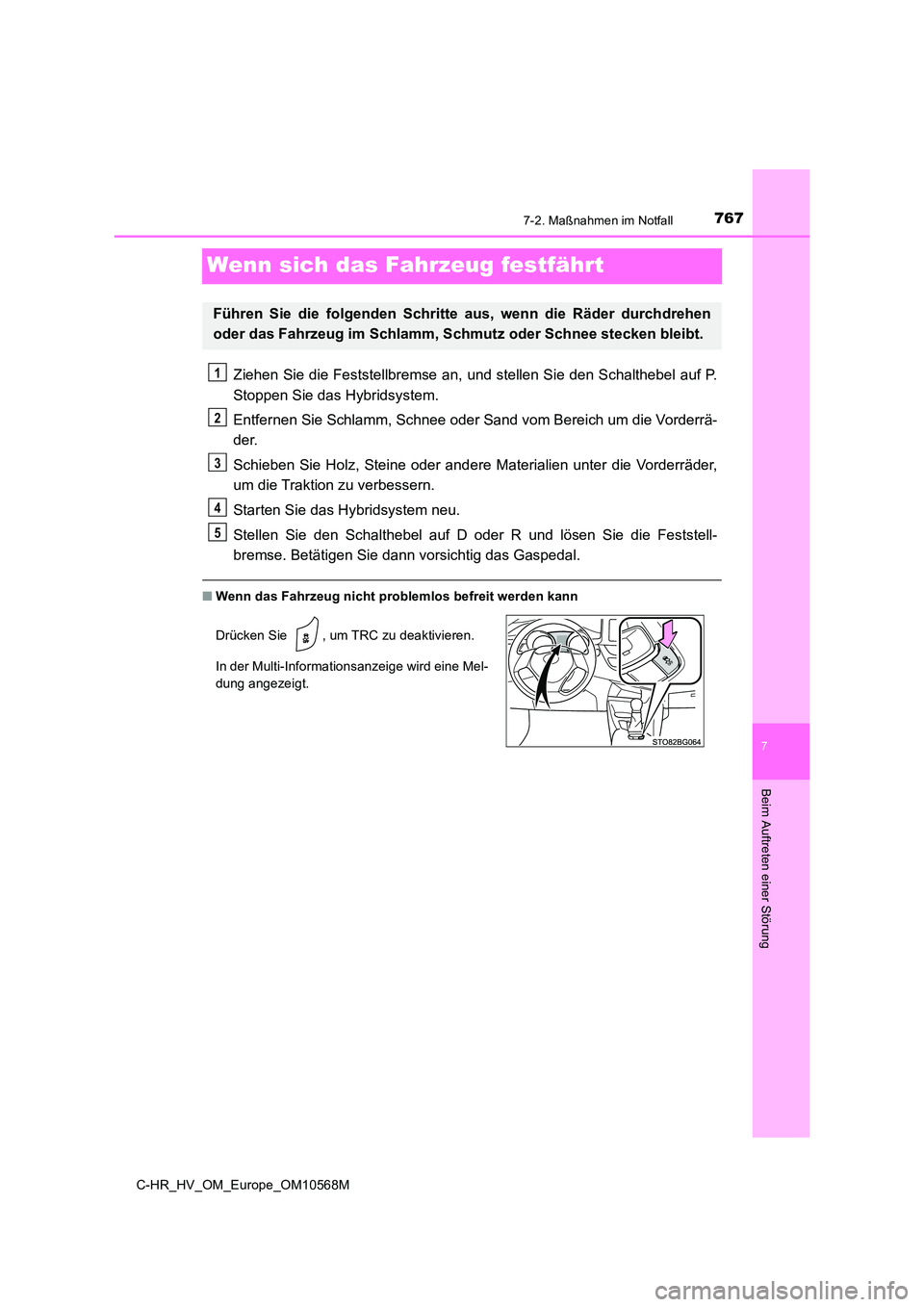

Wenn sich das Fahrzeug festfährt
Ziehen Sie die Feststellbremse an, und stellen Sie den Schalthebel auf P.
Stoppen Sie das Hybridsystem.
Entfernen Sie Schlamm, Schnee oder S and vom Bereich um die Vorderrä-
der.
Schieben Sie Holz, Steine oder andere Ma terialien unter die Vorderräder,
um die Traktion zu verbessern.
Starten Sie das Hybridsystem neu.
Stellen Sie den Schalthebel auf D oder R und lösen Sie die Feststell-
bremse. Betätigen Sie dann vorsichtig das Gaspedal.
■ Wenn das Fahrzeug nicht problemlos befreit werden kann
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug im Schlamm, Schmutz oder Schnee stecken bleibt.
Drücken Sie , um TRC zu deaktivieren.
In der Multi-Informationsanzeige wird eine Mel-
dung angezeigt.
1
2
3
4
5

7687-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M

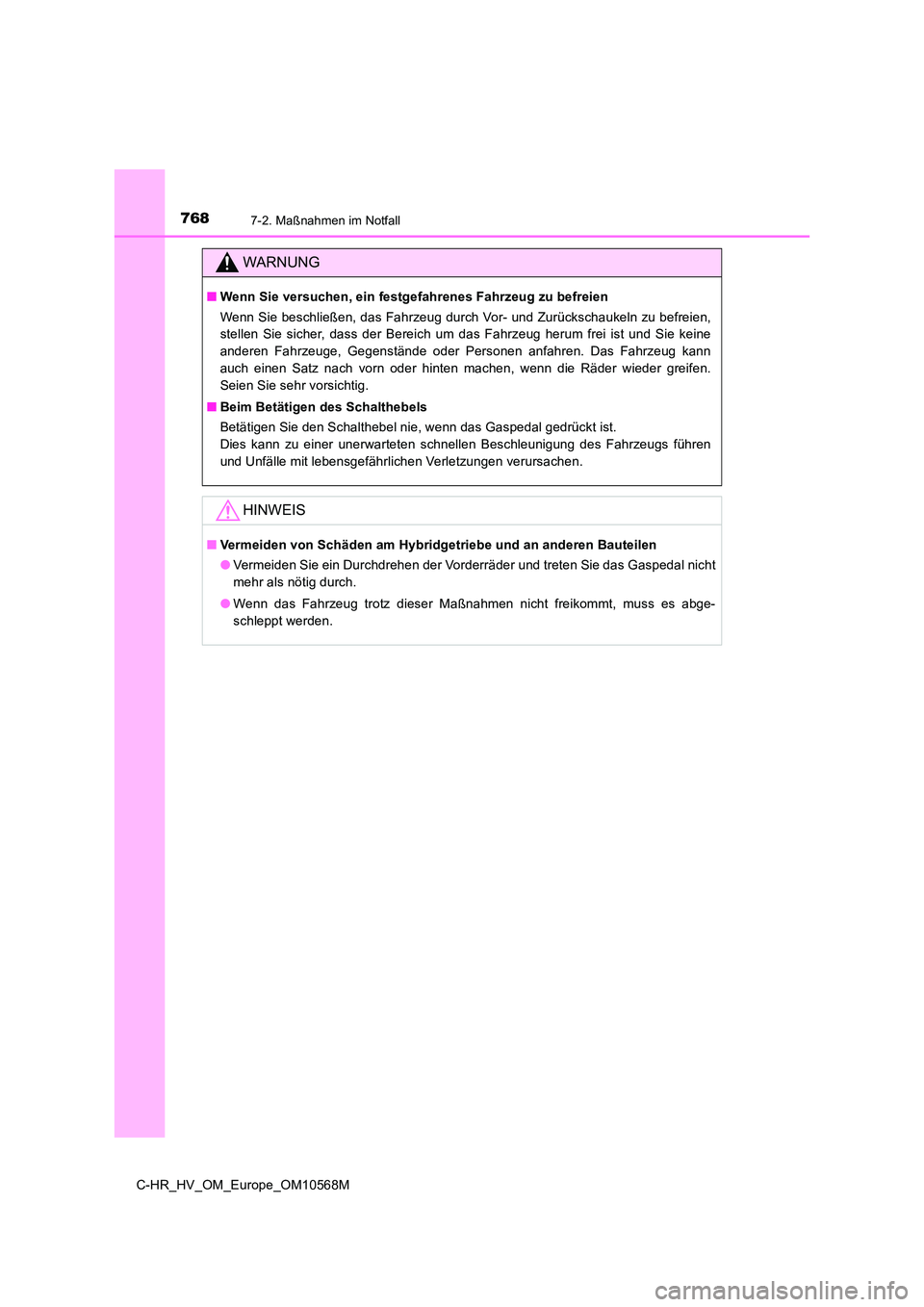

WARNUNG
■Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu befreien,
stellen Sie sicher, dass der Bereich um das Fahrzeug herum frei ist und Sie keine
anderen Fahrzeuge, Gegenstände oder Personen anfahren. Das Fahrzeug kann
auch einen Satz nach vorn oder hinten machen, wenn die Räder wieder greifen.
Seien Sie sehr vorsichtig.
■ Beim Betätigen des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen Beschleunigung des Fahrzeugs führen
und Unfälle mit lebensgefährlichen Verletzungen verursachen.
HINWEIS
■ Vermeiden von Schäden am Hybridgetriebe und an anderen Bauteilen
● Vermeiden Sie ein Durchdrehen der Vorderräder und treten Sie das Gaspedal nicht
mehr als nötig durch.
● Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es abge-
schleppt werden.

769
8

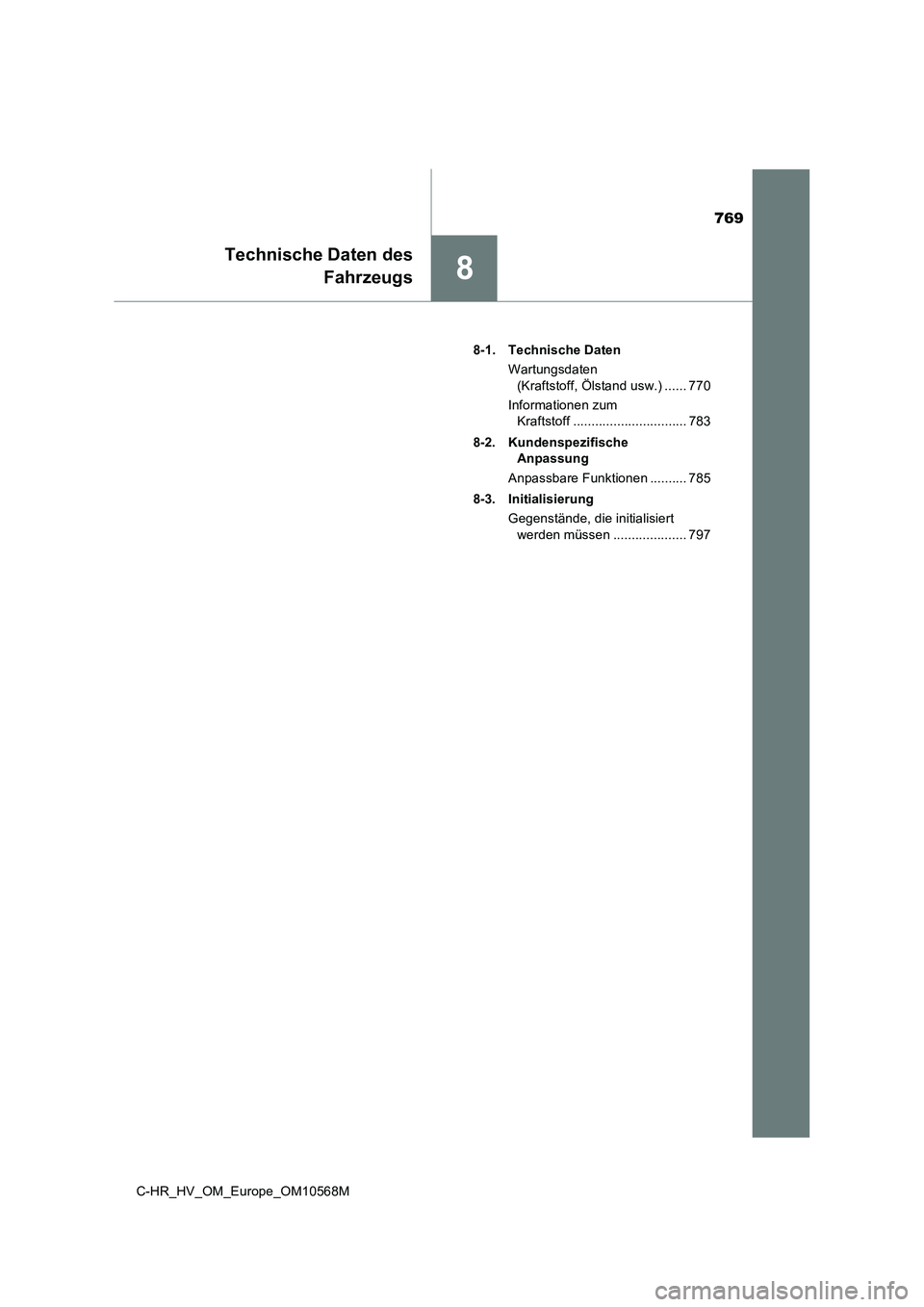

Technische Daten des
Fahrzeugs
C-HR_HV_OM_Europe_OM10568M8-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 770
Informationen zum
Kraftstoff ............................... 783
8-2. Kundenspezifische
Anpassung
Anpassbare Funktionen .......... 785
8-3. Initialisierung
Gegenstände, die initialisiert
werden müssen .................... 797

7708-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M

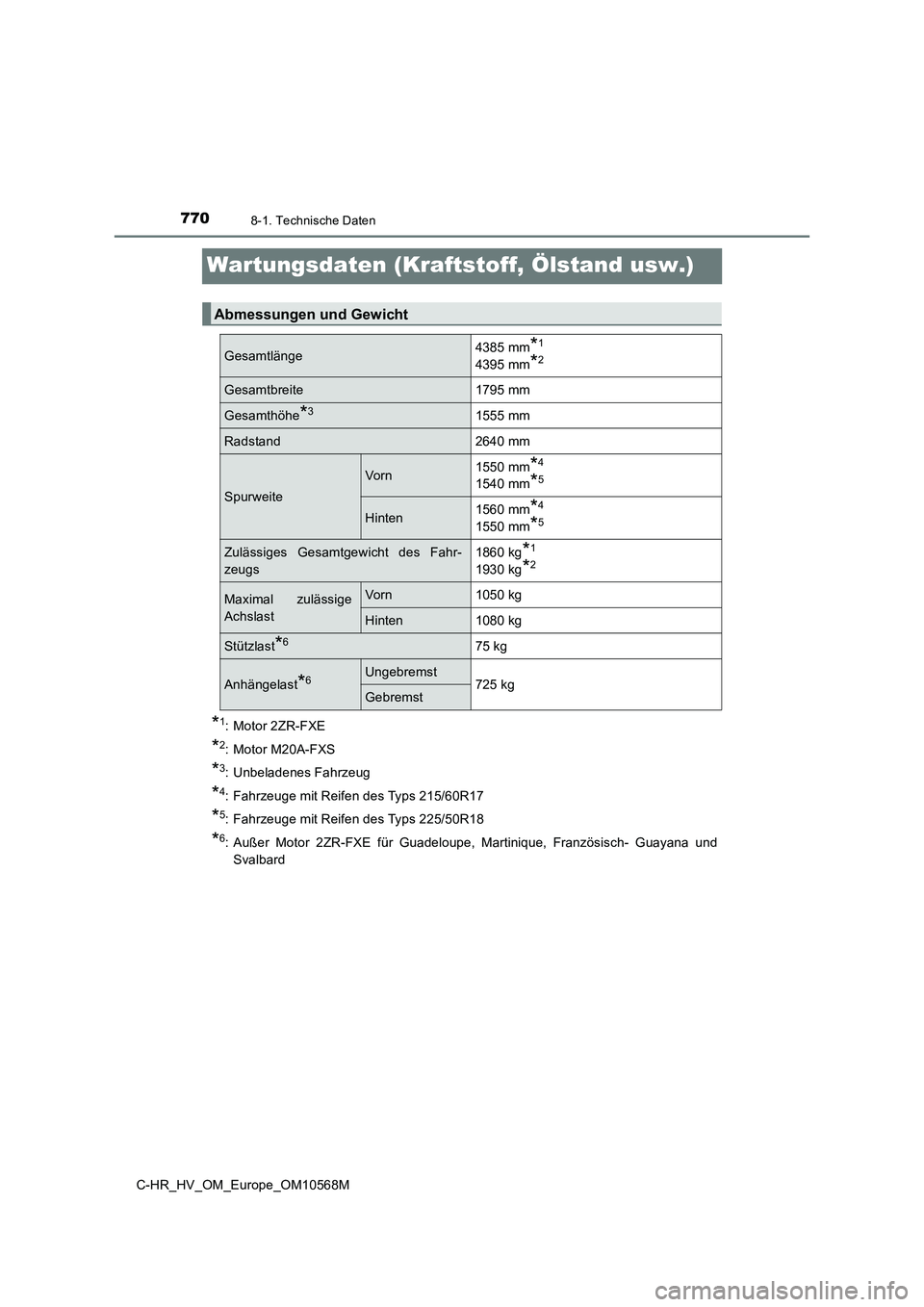

Wartungsdaten (Kraftstoff, Ölstand usw.)
*1: Motor 2ZR-FXE
*2: Motor M20A-FXS
*3: Unbeladenes Fahrzeug
*4: Fahrzeuge mit Reifen des Typs 215/60R17
*5: Fahrzeuge mit Reifen des Typs 225/50R18
*6: Außer Motor 2ZR-FXE für Guadeloupe, Martinique, Französisch- Guayana und
Svalbard
Abmessungen und Gewicht
Gesamtlänge4385 mm*1
4395 mm*2
Gesamtbreite1795 mm
Gesamthöhe*31555 mm
Radstand2640 mm
Spurweite
Vo rn1550 mm*4
1540 mm*5
Hinten1560 mm*4
1550 mm*5
Zulässiges Gesamtgewicht des Fahr-
zeugs1860 kg*1
1930 kg*2
Maximal zulässige
AchslastVo rn1050 kg
Hinten1080 kg
Stützlast*675 kg
Anhängelast*6Ungebremst725 kgGebremst

7718-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M
8
Technische Daten des Fahrzeugs

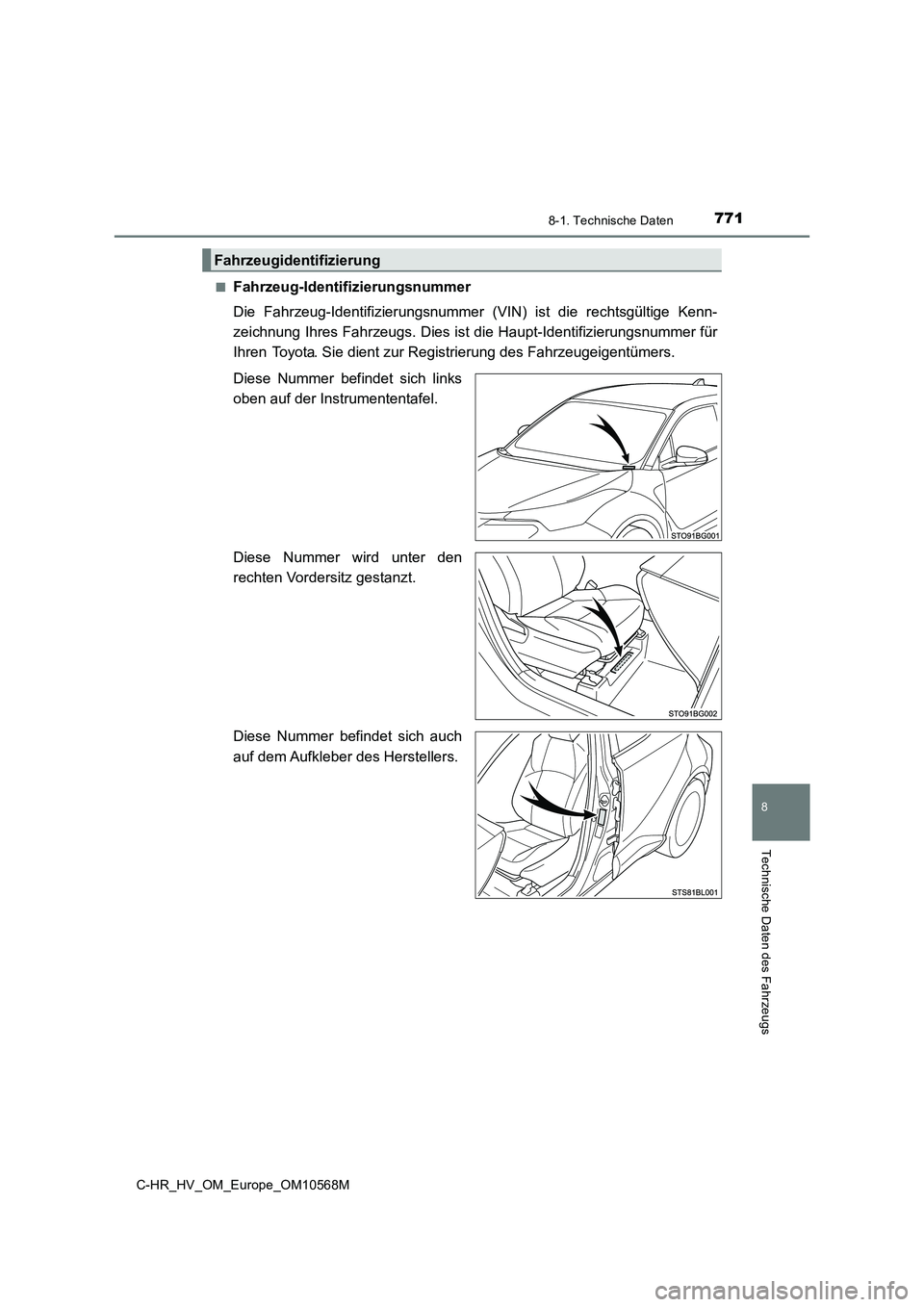

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer befindet sich links
oben auf der Instrumententafel.
Diese Nummer wird unter den
rechten Vordersitz gestanzt.
Diese Nummer befindet sich auch
auf dem Aufkleber des Herstellers.
Fahrzeugidentifizierung

7728-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M

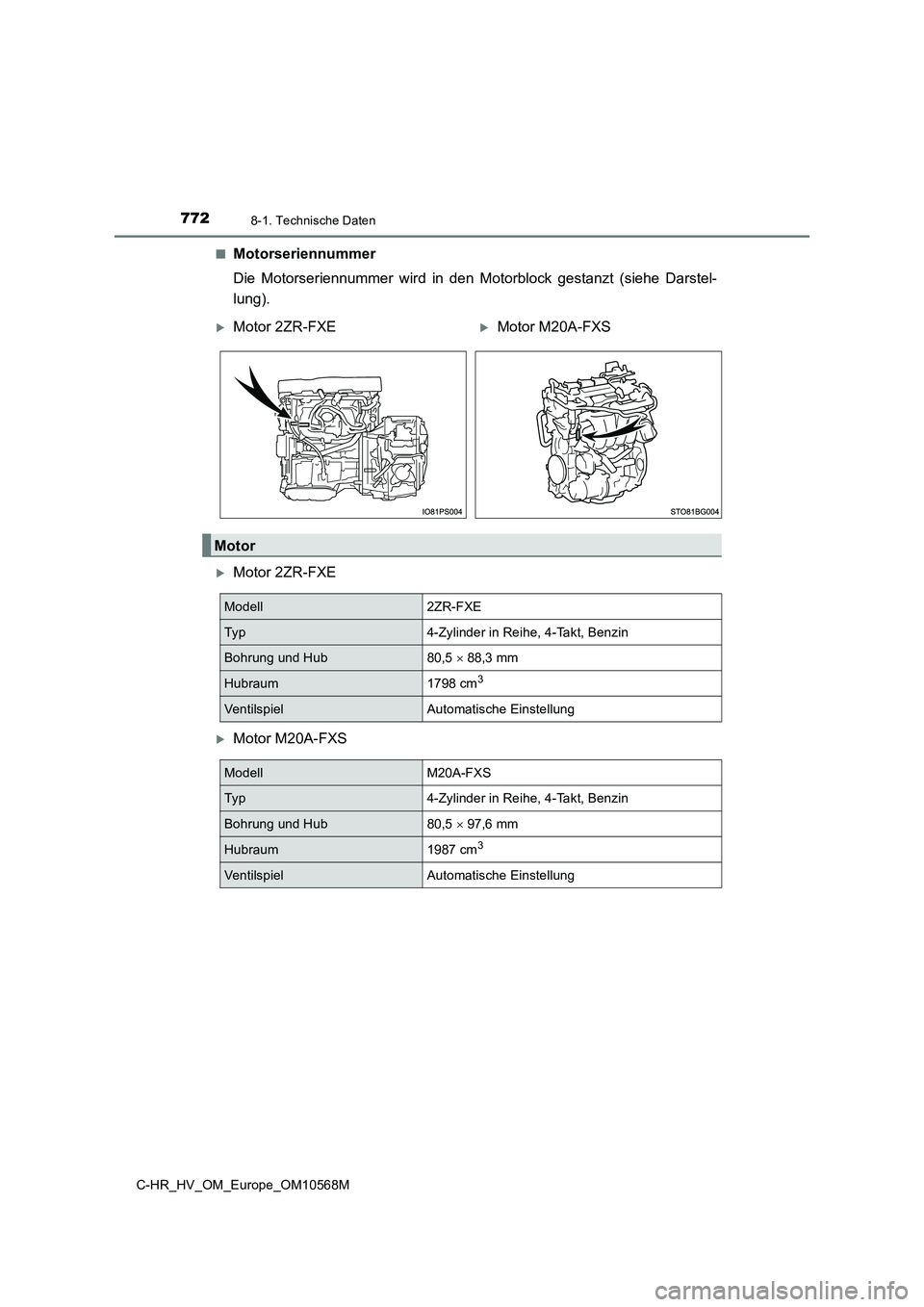

■Motorseriennummer
Die Motorseriennummer wird in den Motorblock gestanzt (siehe Darstel-
lung).
Motor 2ZR-FXE
Motor M20A-FXS
Motor 2ZR-FXEMotor M20A-FXS
Motor
Modell2ZR-FXE
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5  88,3 mm
Hubraum1798 cm3
VentilspielAutomatische Einstellung
ModellM20A-FXS
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5  97,6 mm
Hubraum1987 cm3
VentilspielAutomatische Einstellung

7738-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M
8
Technische Daten des Fahrzeugs

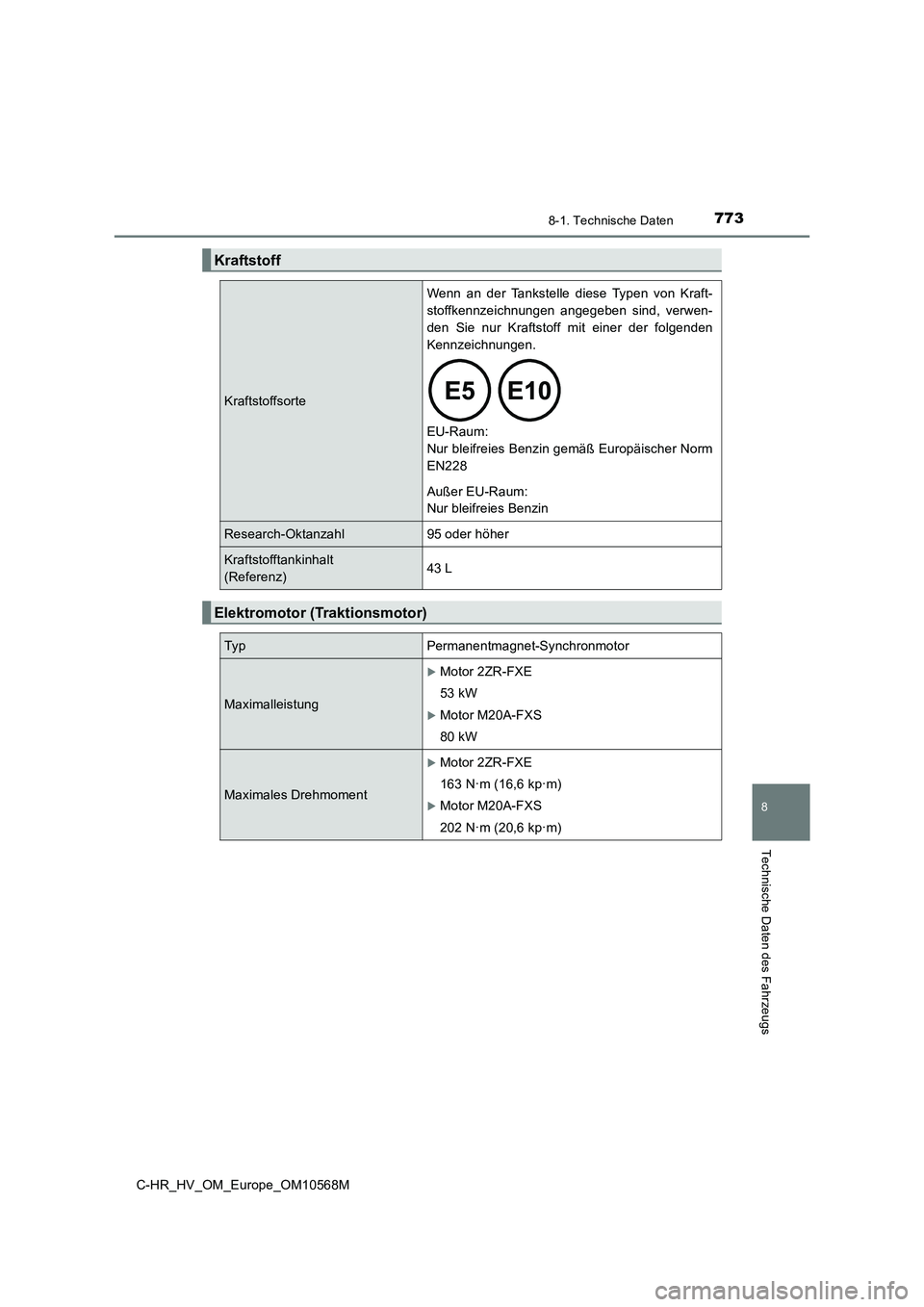

Kraftstoff
Kraftstoffsorte
Wenn an der Tankstelle diese Typen von Kraft-
stoffkennzeichnungen angegeben sind, verwen-
den Sie nur Kraftstoff mit einer der folgenden
Kennzeichnungen.

EU-Raum:
Nur bleifreies Benzin gemäß Europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt
(Referenz)43 L
Elektromotor (Traktionsmotor)
TypPermanentmagnet-Synchronmotor
Maximalleistung
Motor 2ZR-FXE
53 kW
Motor M20A-FXS
80 kW
Maximales Drehmoment
Motor 2ZR-FXE
163 N·m (16,6 kp·m)
Motor M20A-FXS
202 N·m (20,6 kp·m)

7748-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M
Motor 2ZR-FXE (außer Guadeloupe, Martinique, Französisch-Guayana
und Grönland)
Motor 2ZR-FXE (für Guadeloupe, Martinique, Französisch-Guayana und Grön-
land) und Motor M20A-FXS:
■Ölfüllmenge (Ablassen und Neubefüllen ― Referenz*)
*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechsel zu beachten ist.
Wärmen Sie den Motor auf und schalten Sie das Hybridsystem aus. Warten Sie
mindestens 5 Minuten und überprüfen Sie dann mit dem Peilstab den Ölstand.

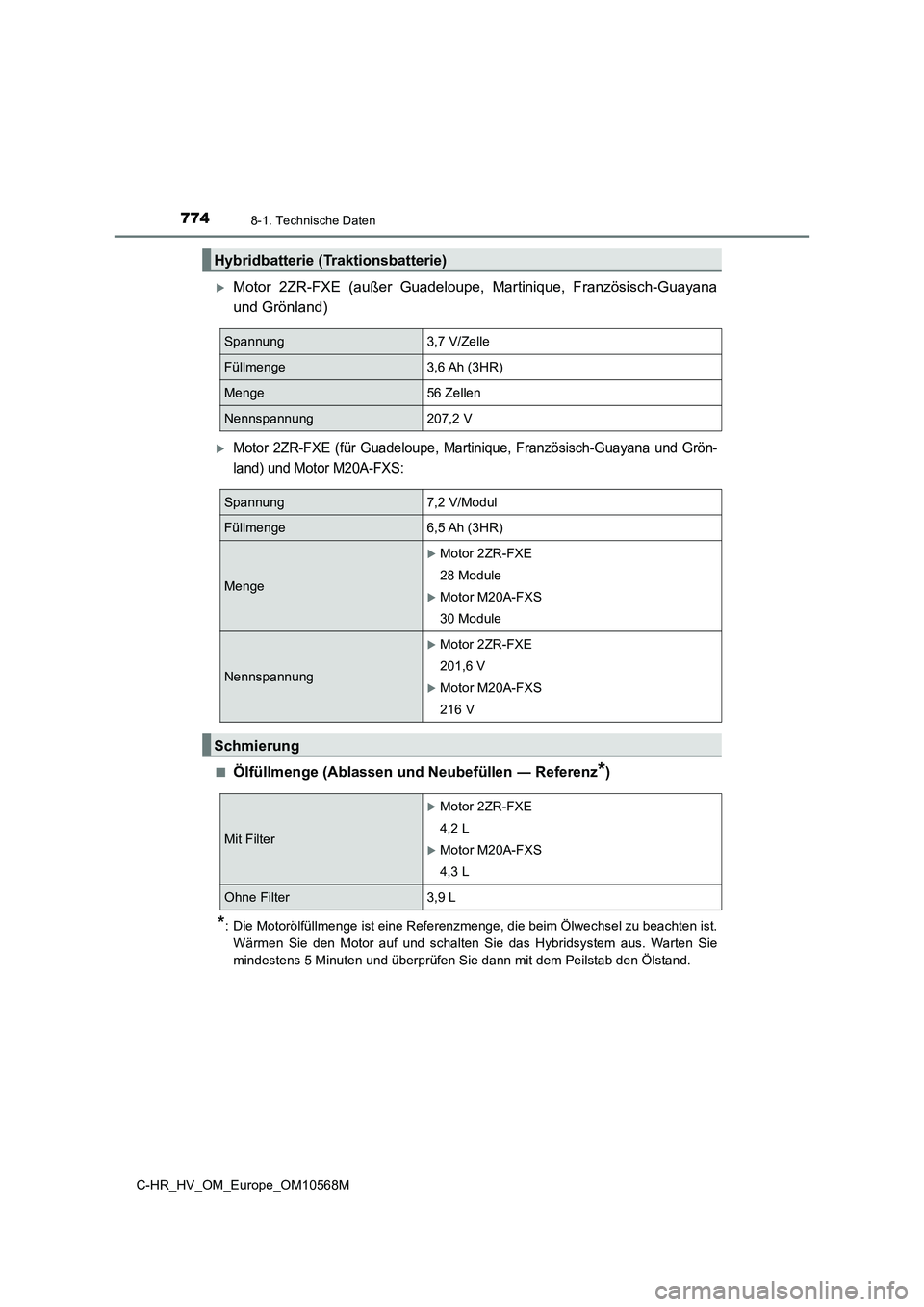

Hybridbatterie (Traktionsbatterie)
Spannung3,7 V/Zelle
Füllmenge3,6 Ah (3HR)
Menge56 Zellen
Nennspannung207,2 V
Spannung7,2 V/Modul
Füllmenge6,5 Ah (3HR)
Menge
Motor 2ZR-FXE
28 Module
Motor M20A-FXS
30 Module
Nennspannung
Motor 2ZR-FXE
201,6 V
Motor M20A-FXS
216 V
Schmierung
Mit Filter
Motor 2ZR-FXE
4,2 L
Motor M20A-FXS
4,3 L
Ohne Filter3,9 L
