2020 TOYOTA C-HR Betriebsanleitungen (in German)

351
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
C-HR_HV_OM_Europe_OM10568M

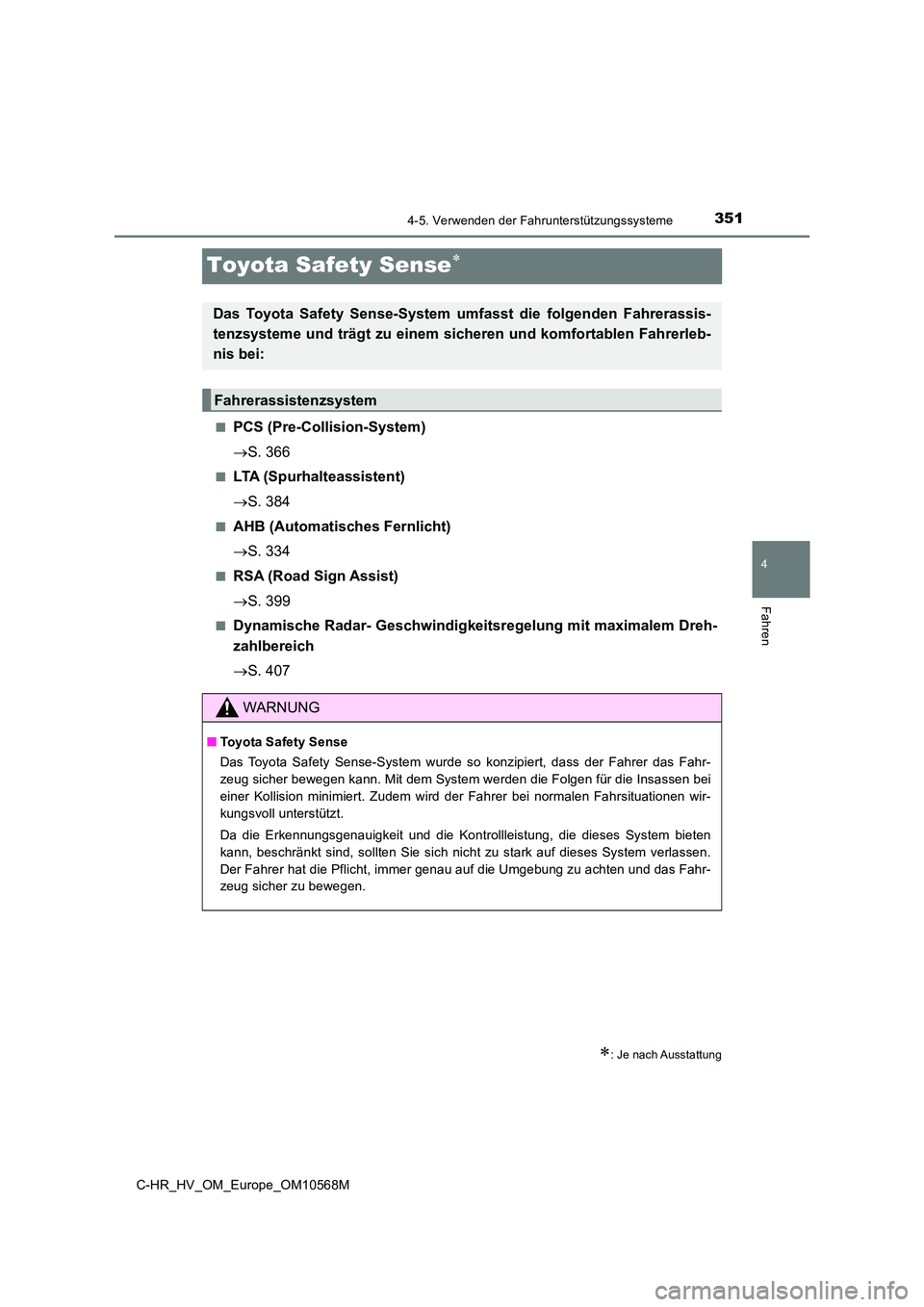

Toyota Safety Sense
■PCS (Pre-Collision-System)
 S. 366
■LTA (Spurhalteassistent)
 S. 384
■AHB (Automatisches Fernlicht)
 S. 334
■RSA (Road Sign Assist)
 S. 399
■Dynamische Radar- Geschwindigkeitsregelung mit maximalem Dreh-
zahlbereich
 S. 407
: Je nach Ausstattung
Das Toyota Safety Sense-System umfasst die folgenden Fahrerassis-
tenzsysteme und trägt zu einem sich eren und komfortablen Fahrerleb-
nis bei:
Fahrerassistenzsystem
WARNUNG
■ Toyota Safety Sense
Das Toyota Safety Sense-System wurde so konzipiert, dass der Fahrer das Fahr-
zeug sicher bewegen kann. Mit dem System werden die Folgen für die Insassen bei
einer Kollision minimiert. Zudem wird der Fahrer bei normalen Fahrsituationen wir-
kungsvoll unterstützt.
Da die Erkennungsgenauigkeit und die Kontrollleistung, die dieses System bieten
kann, beschränkt sind, sollten Sie sich nicht zu stark auf dieses System verlassen.
Der Fahrer hat die Pflicht, immer genau auf die Umgebung zu achten und das Fahr-
zeug sicher zu bewegen.

3524-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M

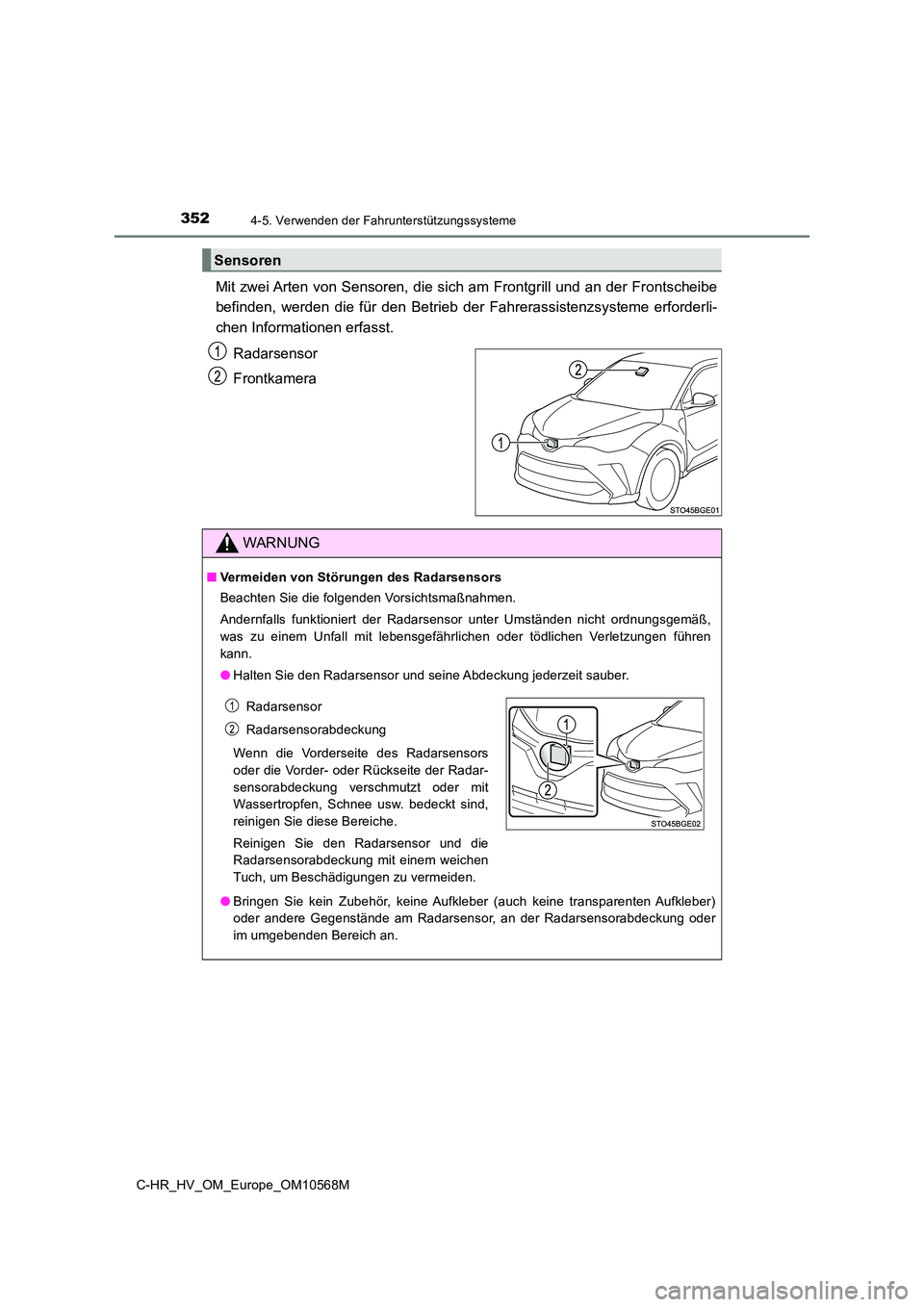

Mit zwei Arten von Sensoren, die sich am Frontgrill und an der Frontscheibe
befinden, werden die für den Betrieb der Fahrerassistenzsysteme erforderli-
chen Informationen erfasst.
Radarsensor
Frontkamera
Sensoren
WARNUNG
■ Vermeiden von Störungen des Radarsensors
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls funktioniert der Radarsensor unter Umständen nicht ordnungsgemäß,
was zu einem Unfall mit lebensgefährlichen oder tödlichen Verletzungen führen
kann.
● Halten Sie den Radarsensor und seine Abdeckung jederzeit sauber.
● Bringen Sie kein Zubehör, keine Aufkleber (auch keine transparenten Aufkleber)
oder andere Gegenstände am Radarsensor, an der Radarsensorabdeckung oder
im umgebenden Bereich an.
Radarsensor
Radarsensorabdeckung
Wenn die Vorderseite des Radarsensors
oder die Vorder- oder Rückseite der Radar-
sensorabdeckung verschmutzt oder mit
Wassertropfen, Schnee usw. bedeckt sind,
reinigen Sie diese Bereiche.
Reinigen Sie den Radarsensor und die
Radarsensorabdeckung mit einem weichen
Tuch, um Beschädigungen zu vermeiden.

3534-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10568M

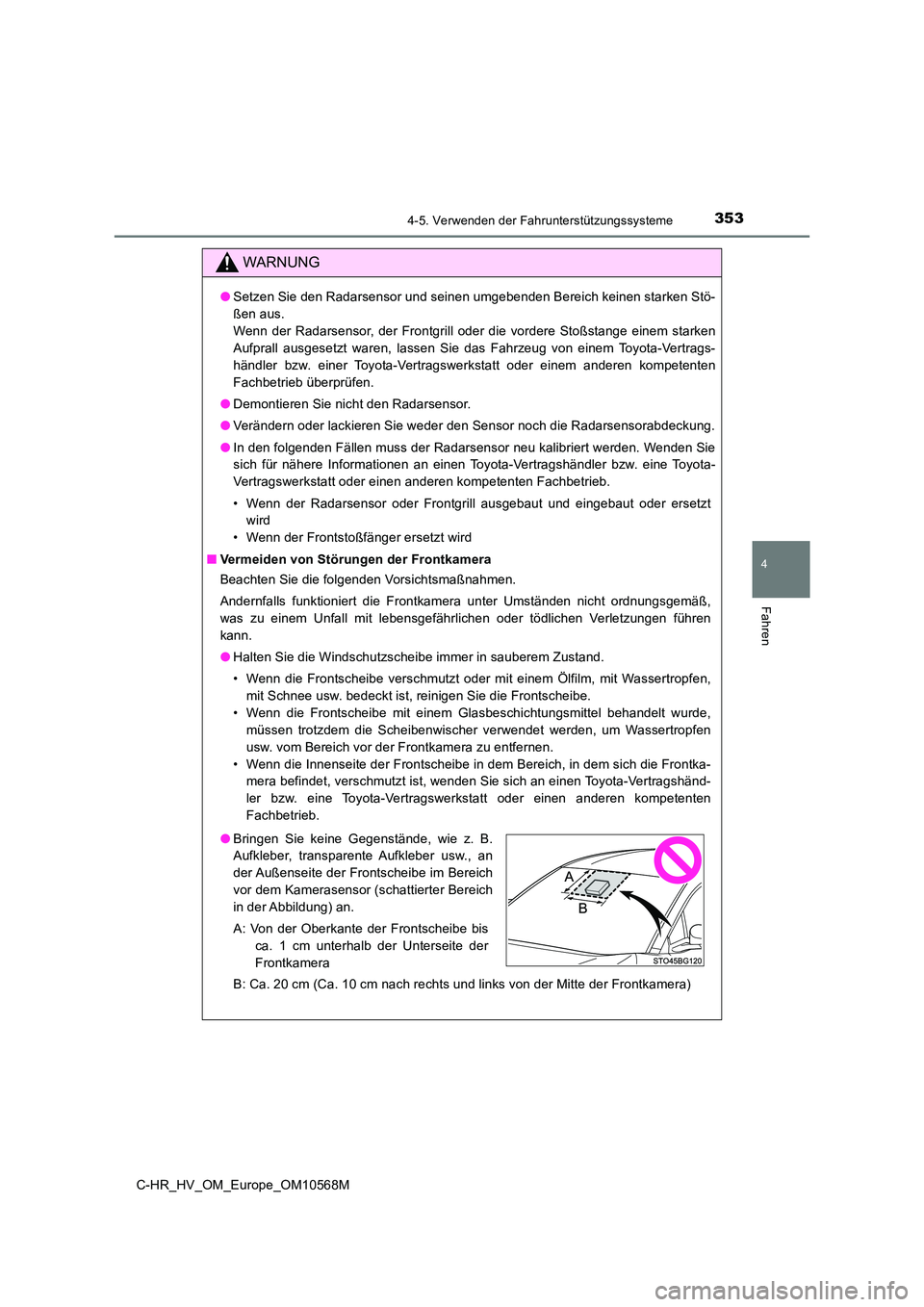

WARNUNG
●Setzen Sie den Radarsensor und seinen umgebenden Bereich keinen starken Stö-
ßen aus.
Wenn der Radarsensor, der Frontgrill oder die vordere Stoßstange einem starken
Aufprall ausgesetzt waren, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
● Demontieren Sie nicht den Radarsensor.
● Verändern oder lackieren Sie weder den Sensor noch die Radarsensorabdeckung.
● In den folgenden Fällen muss der Radarsensor neu kalibriert werden. Wenden Sie
sich für nähere Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
• Wenn der Radarsensor oder Frontgrill ausgebaut und eingebaut oder ersetzt
wird
• Wenn der Frontstoßfänger ersetzt wird
■ Vermeiden von Störungen der Frontkamera
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls funktioniert die Frontkamera unter Umständen nicht ordnungsgemäß,
was zu einem Unfall mit lebensgefährlichen oder tödlichen Verletzungen führen
kann.
● Halten Sie die Windschutzscheibe immer in sauberem Zustand.
• Wenn die Frontscheibe verschmutzt oder mit einem Ölfilm, mit Wassertropfen,
mit Schnee usw. bedeckt ist, reinigen Sie die Frontscheibe.
• Wenn die Frontscheibe mit einem Glasbeschichtungsmittel behandelt wurde,
müssen trotzdem die Scheibenwischer verwendet werden, um Wassertropfen
usw. vom Bereich vor der Frontkamera zu entfernen.
• Wenn die Innenseite der Frontscheibe in dem Bereich, in dem sich die Frontka-
mera befindet, verschmutzt ist, wenden Sie sich an einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten
Fachbetrieb.
B: Ca. 20 cm (Ca. 10 cm nach rechts und links von der Mitte der Frontkamera)
● Bringen Sie keine Gegenstände, wie z. B.
Aufkleber, transparente Aufkleber usw., an
der Außenseite der Frontscheibe im Bereich
vor dem Kamerasensor (schattierter Bereich
in der Abbildung) an.
A: Von der Oberkante der Frontscheibe bis
ca. 1 cm unterhalb der Unterseite der
Frontkamera

3544-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M

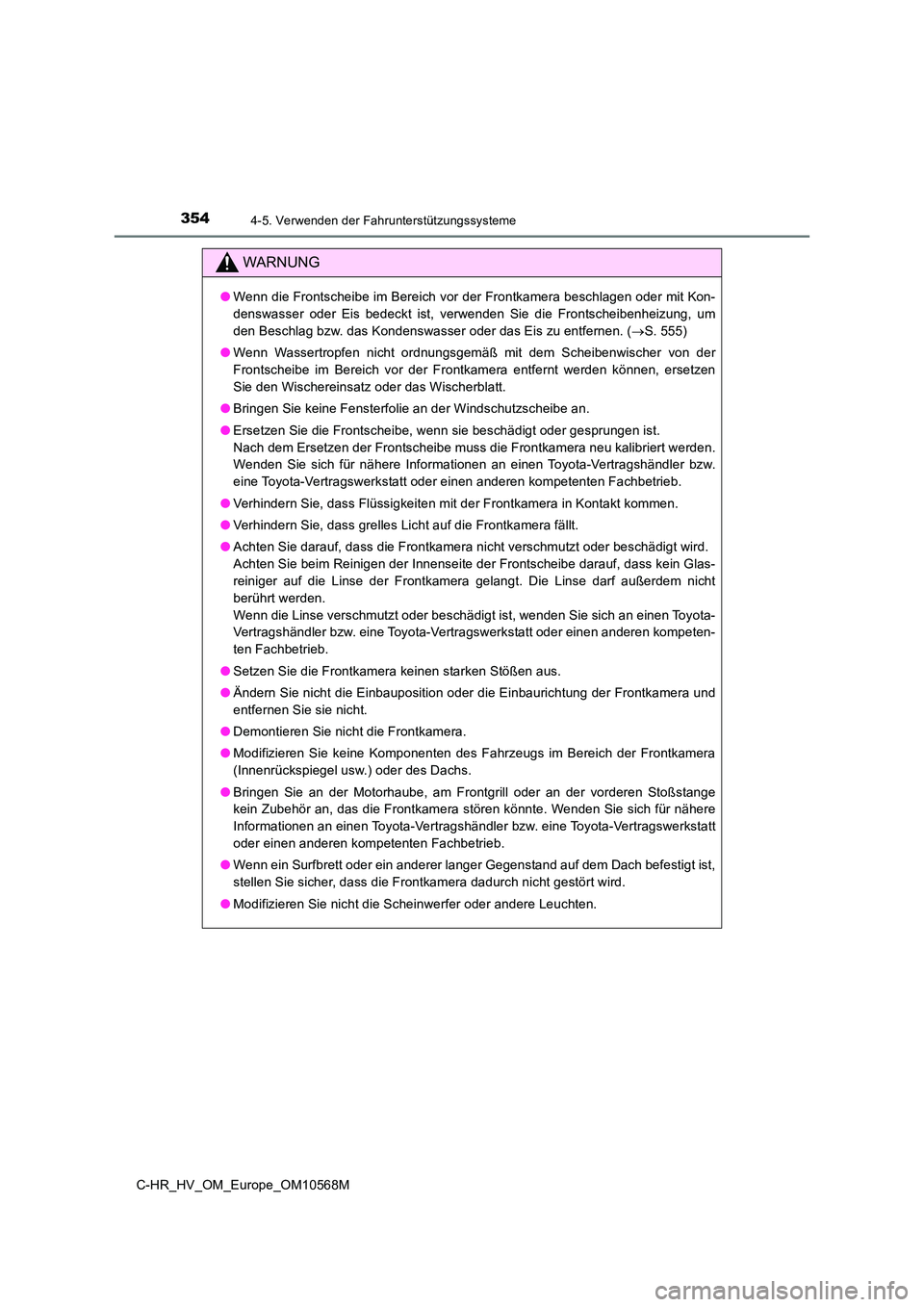

WARNUNG
●Wenn die Frontscheibe im Bereich vor der Frontkamera beschlagen oder mit Kon-
denswasser oder Eis bedeckt ist, verwenden Sie die Frontscheibenheizung, um
den Beschlag bzw. das Kondenswasser oder das Eis zu entfernen. ( S. 555)
● Wenn Wassertropfen nicht ordnungsgemäß mit dem Scheibenwischer von der
Frontscheibe im Bereich vor der Frontkamera entfernt werden können, ersetzen
Sie den Wischereinsatz oder das Wischerblatt.
● Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
● Ersetzen Sie die Frontscheibe, wenn sie beschädigt oder gesprungen ist.
Nach dem Ersetzen der Frontscheibe muss die Frontkamera neu kalibriert werden.
Wenden Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
● Verhindern Sie, dass Flüssigkeiten mit der Frontkamera in Kontakt kommen.
● Verhindern Sie, dass grelles Licht auf die Frontkamera fällt.
● Achten Sie darauf, dass die Frontkamera nicht verschmutzt oder beschädigt wird.
Achten Sie beim Reinigen der Innenseite der Frontscheibe darauf, dass kein Glas-
reiniger auf die Linse der Frontkamera gelangt. Die Linse darf außerdem nicht
berührt werden.
Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompeten-
ten Fachbetrieb.
● Setzen Sie die Frontkamera keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder die Einbaurichtung der Frontkamera und
entfernen Sie sie nicht.
● Demontieren Sie nicht die Frontkamera.
● Modifizieren Sie keine Komponenten des Fahrzeugs im Bereich der Frontkamera
(Innenrückspiegel usw.) oder des Dachs.
● Bringen Sie an der Motorhaube, am Frontgrill oder an der vorderen Stoßstange
kein Zubehör an, das die Frontkamera stören könnte. Wenden Sie sich für nähere
Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
● Wenn ein Surfbrett oder ein anderer langer Gegenstand auf dem Dach befestigt ist,
stellen Sie sicher, dass die Frontkamera dadurch nicht gestört wird.
● Modifizieren Sie nicht die Scheinwerfer oder andere Leuchten.

3554-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10568M

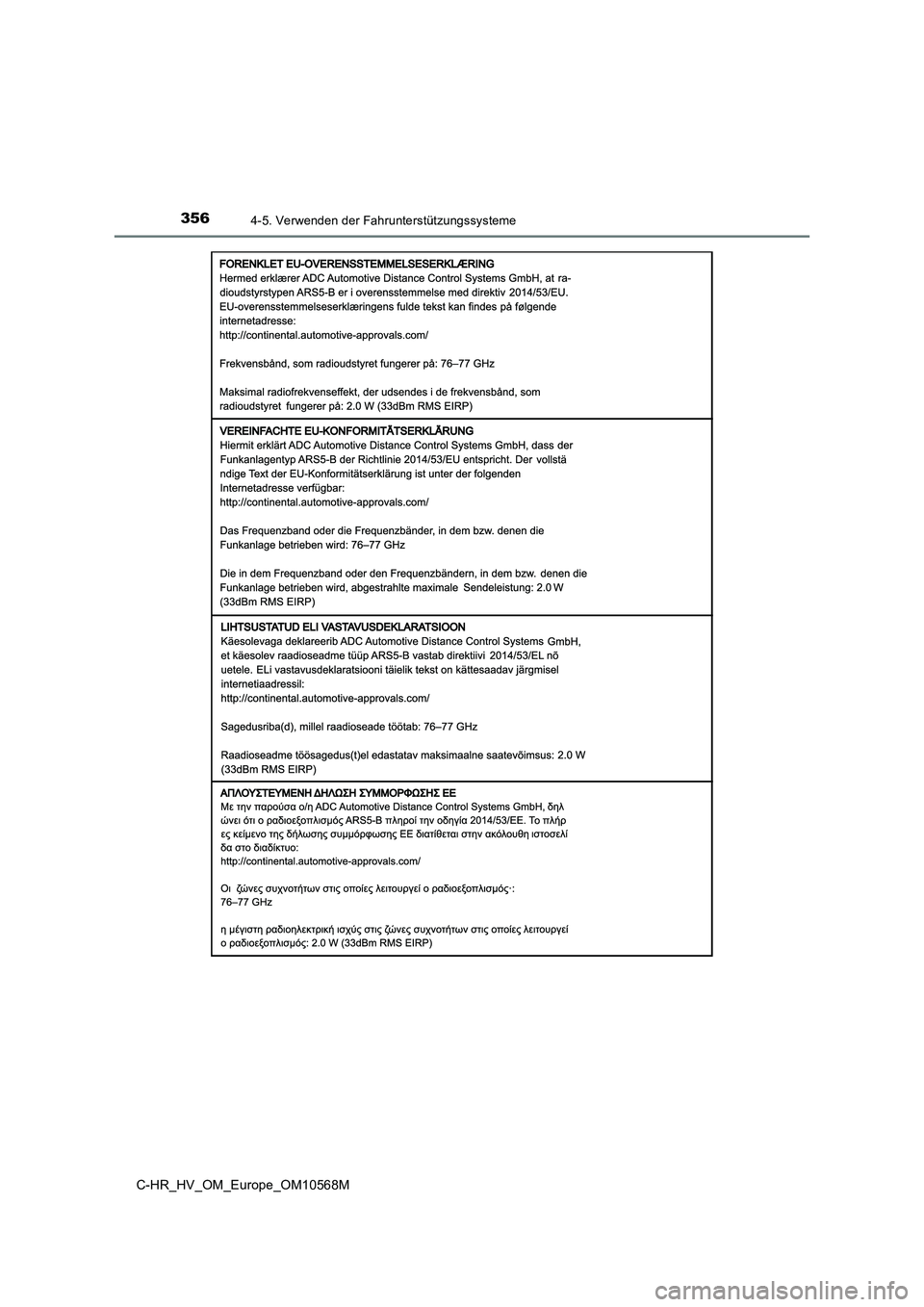

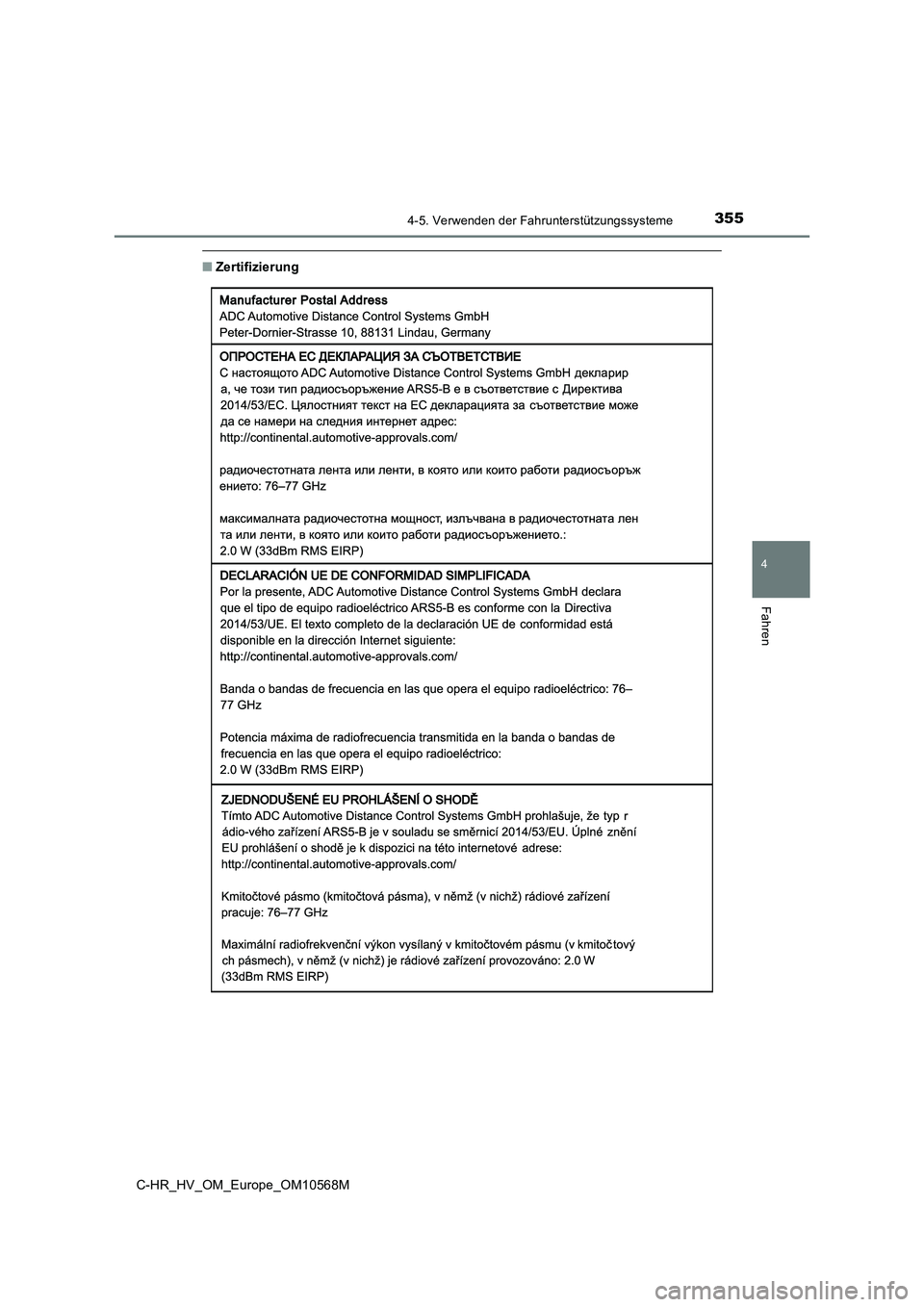

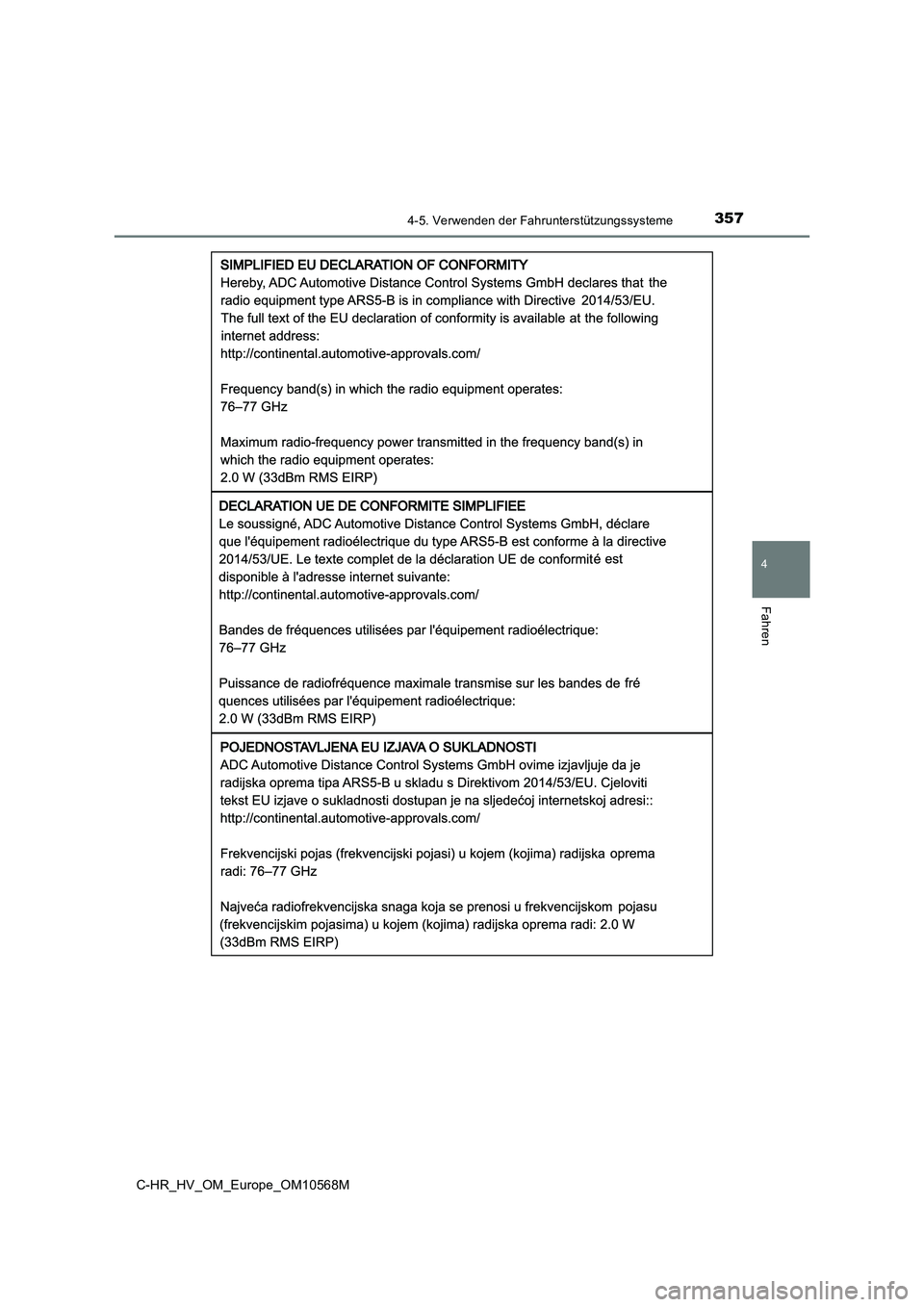

■Zertifizierung

3564-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M

3574-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10568M

3584-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10568M
