2020 TOYOTA C-HR Betriebsanleitungen (in German)

6396-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M
6
Wartung und Pflege

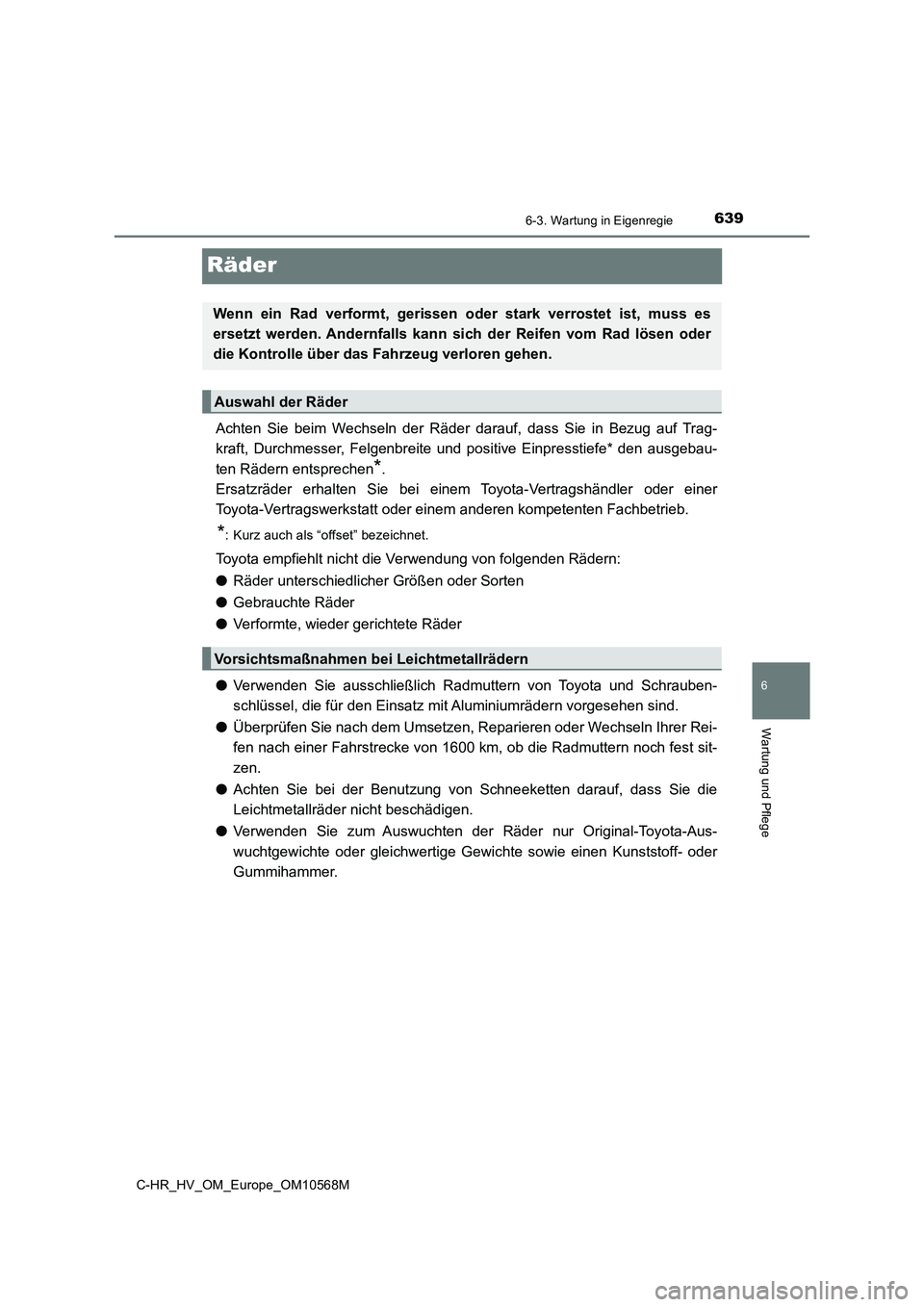

Räder
Achten Sie beim Wechseln der Räder darauf, dass Sie in Bezug auf Trag-
kraft, Durchmesser, Felgenbreite und positive Einpresstiefe* den ausgebau-
ten Rädern entsprechen
*.
Ersatzräder erhalten Sie bei einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb.
*: Kurz auch als “offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung von folgenden Rädern:
●Räder unterschiedlicher Größen oder Sorten
●Gebrauchte Räder
●Verformte, wieder gerichtete Räder
●Verwenden Sie ausschließlich Radmuttern von Toyota und Schrauben-
schlüssel, die für den Einsatz mit Aluminiumrädern vorgesehen sind.
●Überprüfen Sie nach dem Umsetzen, Reparieren oder Wechseln Ihrer Rei-
fen nach einer Fahrstrecke von 1600 km, ob die Radmuttern noch fest sit-
zen.
●Achten Sie bei der Benutzung von Schneeketten darauf, dass Sie die
Leichtmetallräder nicht beschädigen.
●Verwenden Sie zum Auswuchten der Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige Gewichte sowie einen Kunststoff- oder
Gummihammer.
Wenn ein Rad verformt, gerissen oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann sich der Reifen vom Rad lösen oder
die Kontrolle über das Fahrzeug verloren gehen.
Auswahl der Räder
Vorsichtsmaßnahmen bei Leichtmetallrädern

6406-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M

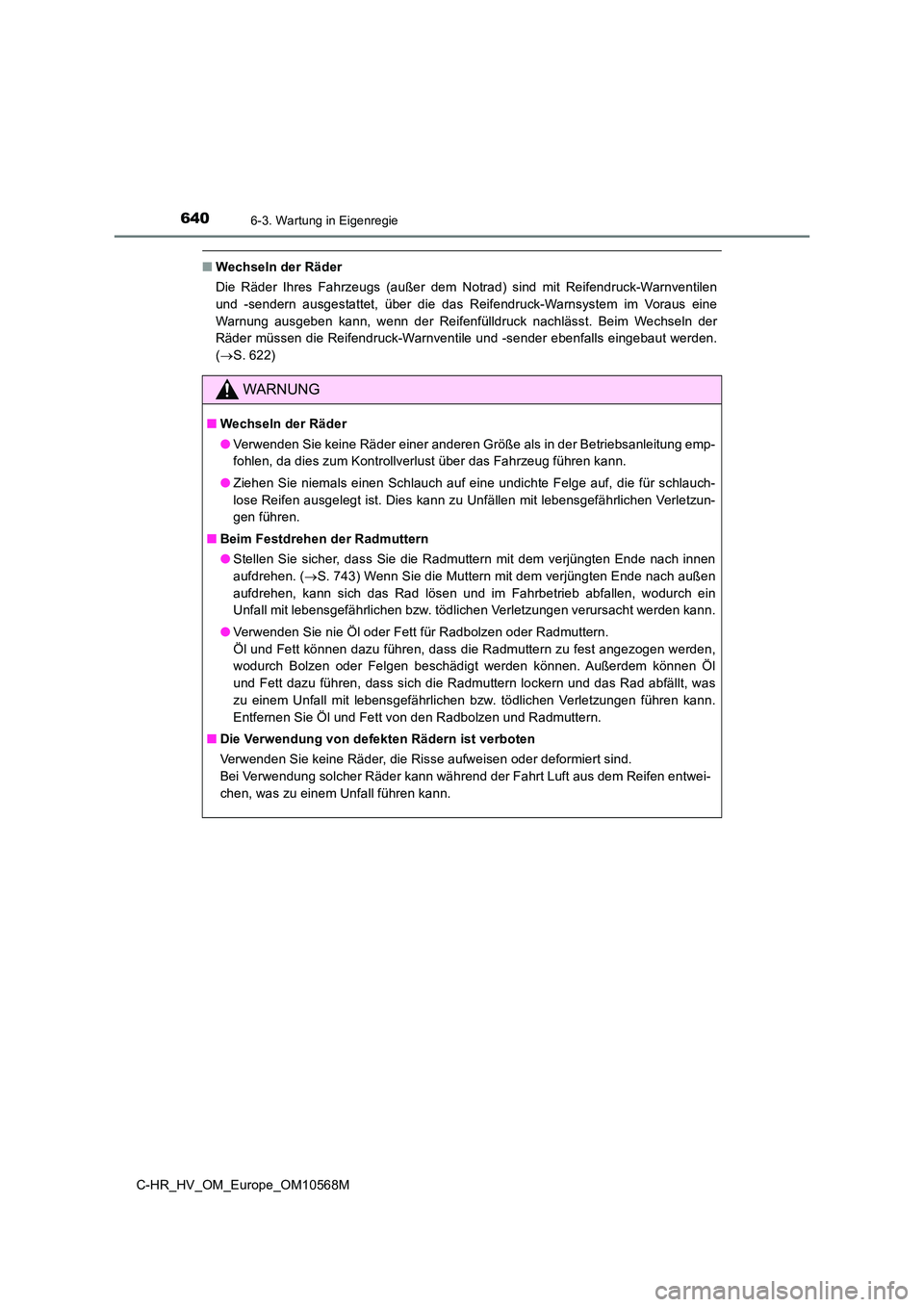

■Wechseln der Räder
Die Räder Ihres Fahrzeugs (außer dem Notrad) sind mit Reifendruck-Warnventilen
und -sendern ausgestattet, über die das Reifendruck-Warnsystem im Voraus eine
Warnung ausgeben kann, wenn der Reifenfülldruck nachlässt. Beim Wechseln der
Räder müssen die Reifendruck-Warnventile und -sender ebenfalls eingebaut werden.
( S. 622)
WARNUNG
■Wechseln der Räder
● Verwenden Sie keine Räder einer anderen Größe als in der Betriebsanleitung emp-
fohlen, da dies zum Kontrollverlust über das Fahrzeug führen kann.
● Ziehen Sie niemals einen Schlauch auf eine undichte Felge auf, die für schlauch-
lose Reifen ausgelegt ist. Dies kann zu Unfällen mit lebensgefährlichen Verletzun-
gen führen.
■ Beim Festdrehen der Radmuttern
● Stellen Sie sicher, dass Sie die Radmuttern mit dem verjüngten Ende nach innen
aufdrehen. ( S. 743) Wenn Sie die Muttern mit dem verjüngten Ende nach außen
aufdrehen, kann sich das Rad lösen und im Fahrbetrieb abfallen, wodurch ein
Unfall mit lebensgefährlichen bzw. tödlichen Verletzungen verursacht werden kann.
● Verwenden Sie nie Öl oder Fett für Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch Bolzen oder Felgen beschädigt werden können. Außerdem können Öl
und Fett dazu führen, dass sich die Radmuttern lockern und das Rad abfällt, was
zu einem Unfall mit lebensgefährlichen bzw. tödlichen Verletzungen führen kann.
Entfernen Sie Öl und Fett von den Radbolzen und Radmuttern.
■ Die Verwendung von defekten Rädern ist verboten
Verwenden Sie keine Räder, die Risse aufweisen oder deformiert sind.
Bei Verwendung solcher Räder kann während der Fahrt Luft aus dem Reifen entwei-
chen, was zu einem Unfall führen kann.

6416-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M
6
Wartung und Pflege

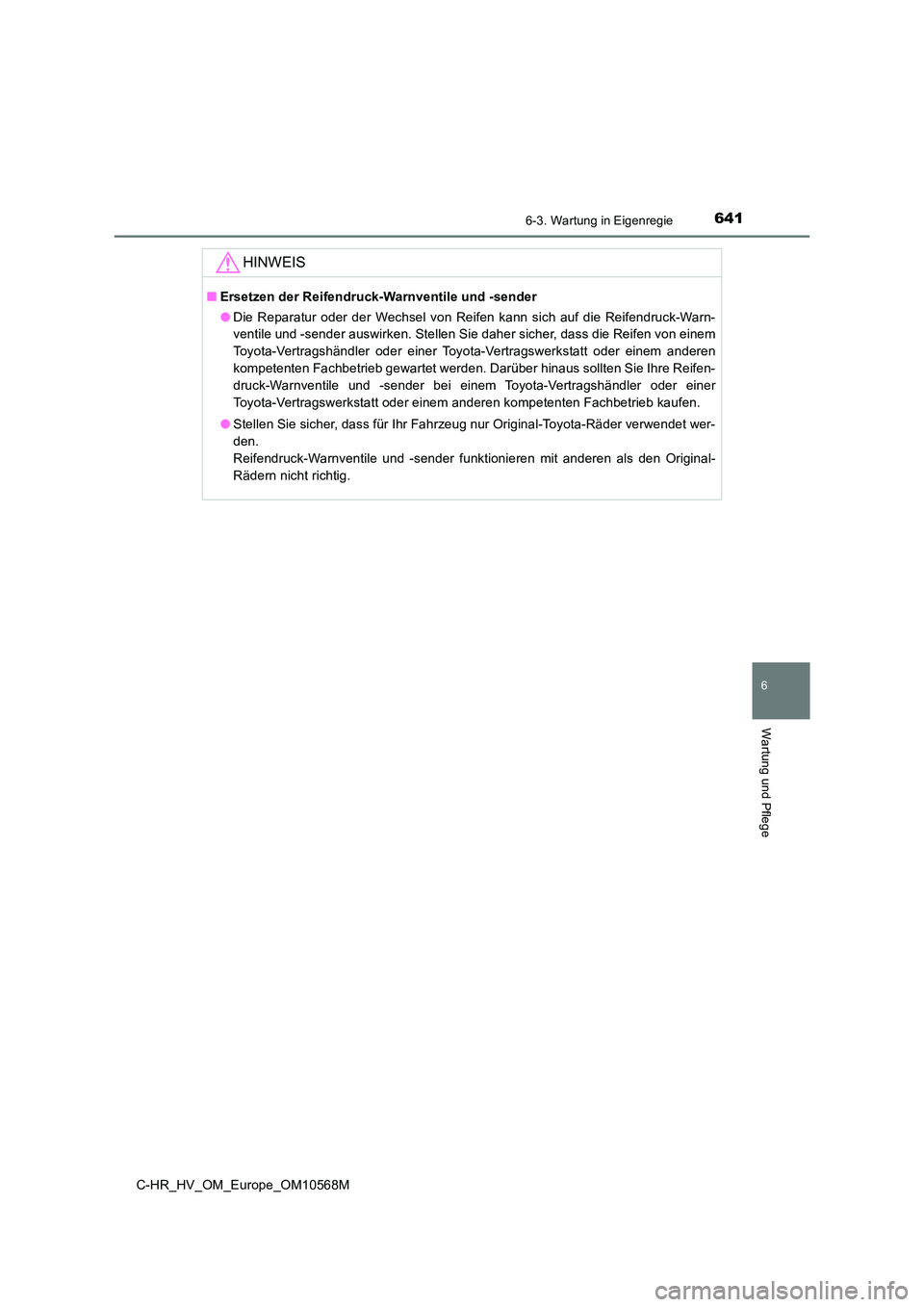

HINWEIS
■Ersetzen der Reifendruck-Warnventile und -sender
● Die Reparatur oder der Wechsel von Reifen kann sich auf die Reifendruck-Warn-
ventile und -sender auswirken. Stellen Sie daher sicher, dass die Reifen von einem
Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb gewartet werden. Darüber hinaus sollten Sie Ihre Reifen-
druck-Warnventile und -sender bei einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb kaufen.
● Stellen Sie sicher, dass für Ihr Fahrzeug nur Original-Toyota-Räder verwendet wer-
den.
Reifendruck-Warnventile und -sender funktionieren mit anderen als den Original-
Rädern nicht richtig.

6426-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M

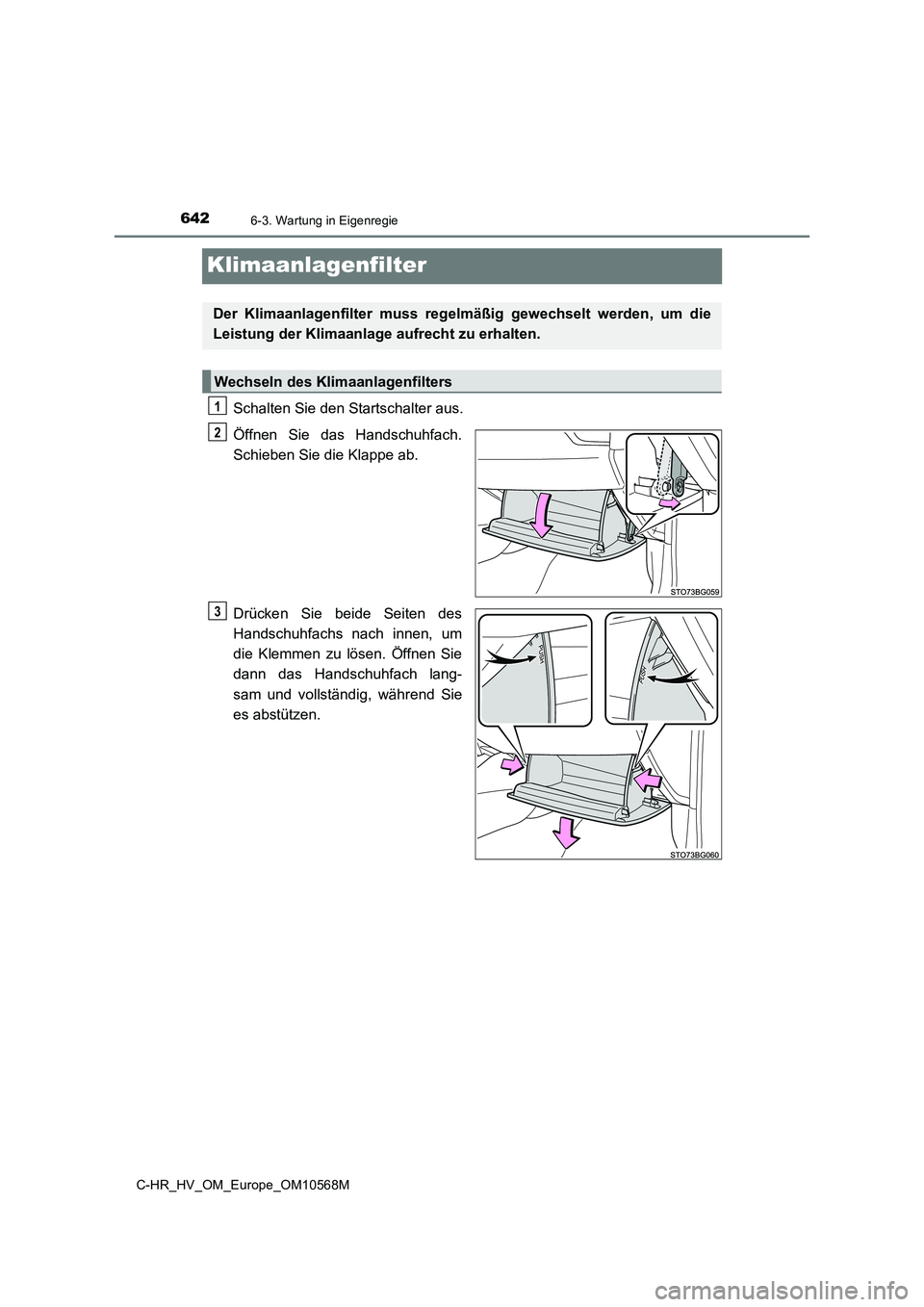

Klimaanlagenfilter
Schalten Sie den Startschalter aus.
Öffnen Sie das Handschuhfach.
Schieben Sie die Klappe ab.
Drücken Sie beide Seiten des
Handschuhfachs nach innen, um
die Klemmen zu lösen. Öffnen Sie
dann das Handschuhfach lang-
sam und vollständig, während Sie
es abstützen.
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
Wechseln des Klimaanlagenfilters
1
2
3

6436-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M
6
Wartung und Pflege

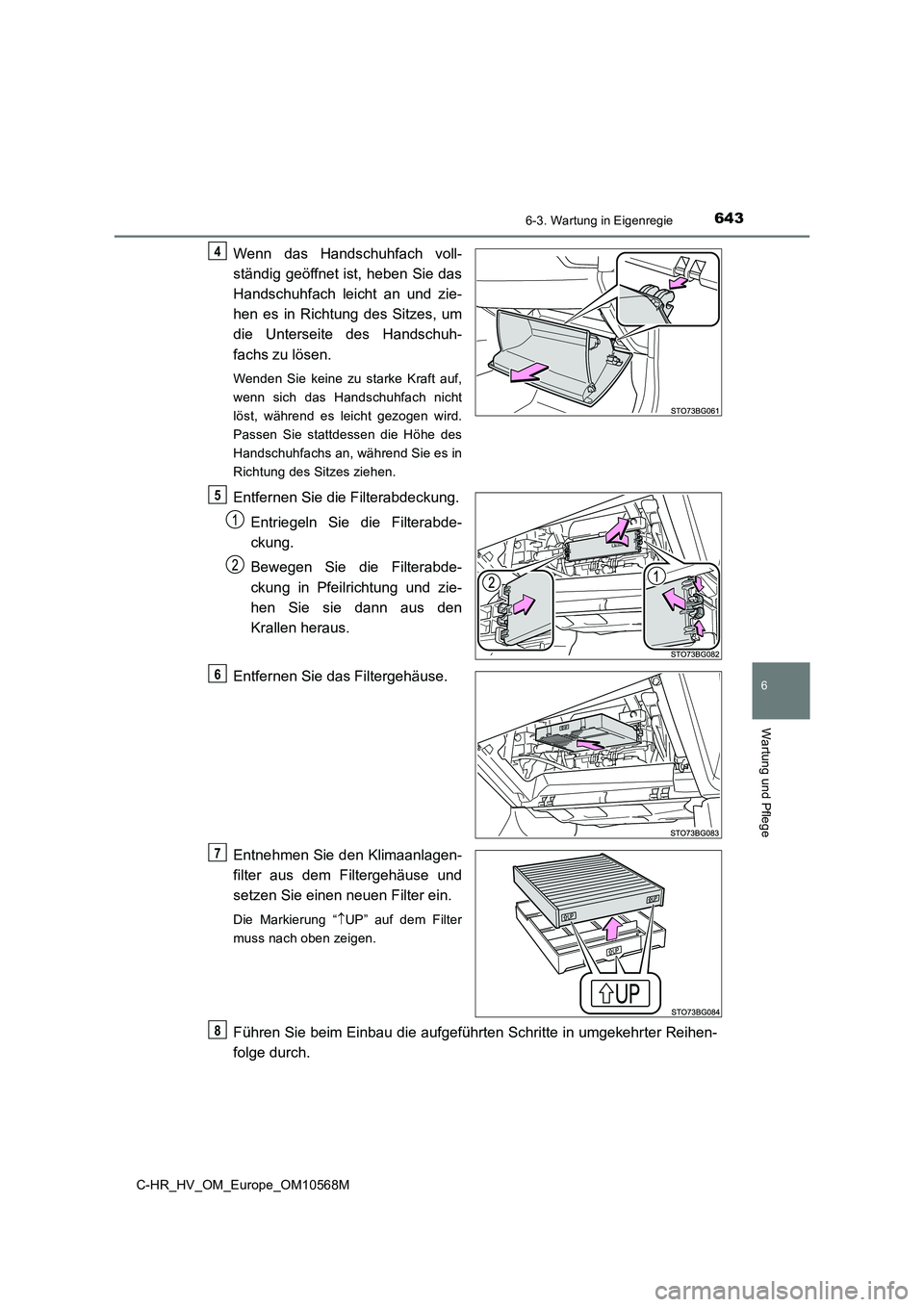

Wenn das Handschuhfach voll-
ständig geöffnet ist, heben Sie das
Handschuhfach leicht an und zie-
hen es in Richtung des Sitzes, um
die Unterseite des Handschuh-
fachs zu lösen.
Wenden Sie keine zu starke Kraft auf,
wenn sich das Handschuhfach nicht
löst, während es leicht gezogen wird.
Passen Sie stattdessen die Höhe des
Handschuhfachs an, während Sie es in
Richtung des Sitzes ziehen.
Entfernen Sie die Filterabdeckung.
Entriegeln Sie die Filterabde-
ckung.
Bewegen Sie die Filterabde-
ckung in Pfeilrichtung und zie-
hen Sie sie dann aus den
Krallen heraus.
Entfernen Sie das Filtergehäuse.
Entnehmen Sie den Klimaanlagen-
filter aus dem Filtergehäuse und
setzen Sie einen neuen Filter ein.
Die Markierung “ UP” auf dem Filter
muss nach oben zeigen.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Reihen-
folge durch.
4
5
6
7
8

6446-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M

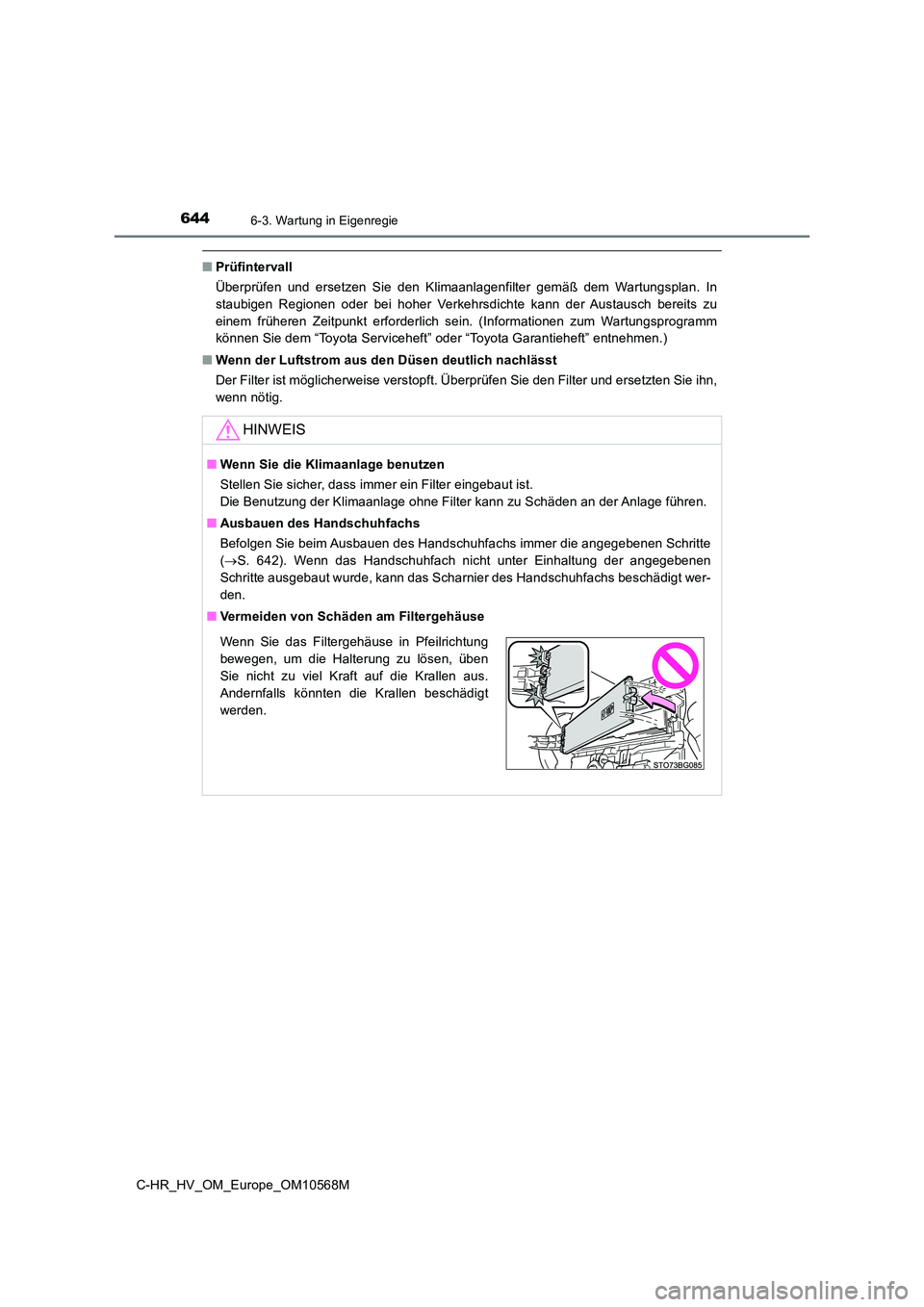

■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In
staubigen Regionen oder bei hoher Verkehrsdichte kann der Austausch bereits zu
einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungsprogramm
können Sie dem “Toyota Serviceheft” oder “Toyota Garantieheft” entnehmen.)
■ Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetzten Sie ihn,
wenn nötig.
HINWEIS
■ Wenn Sie die Klimaanlage benutzen
Stellen Sie sicher, dass immer ein Filter eingebaut ist.
Die Benutzung der Klimaanlage ohne Filter kann zu Schäden an der Anlage führen.
■ Ausbauen des Handschuhfachs
Befolgen Sie beim Ausbauen des Handschuhfachs immer die angegebenen Schritte
( S. 642). Wenn das Handschuhfach nicht unter Einhaltung der angegebenen
Schritte ausgebaut wurde, kann das Scharnier des Handschuhfachs beschädigt wer-
den.
■ Vermeiden von Schäden am Filtergehäuse
Wenn Sie das Filtergehäuse in Pfeilrichtung
bewegen, um die Halterung zu lösen, üben
Sie nicht zu viel Kraft auf die Krallen aus.
Andernfalls könnten die Krallen beschädigt
werden.

6456-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M
6
Wartung und Pflege

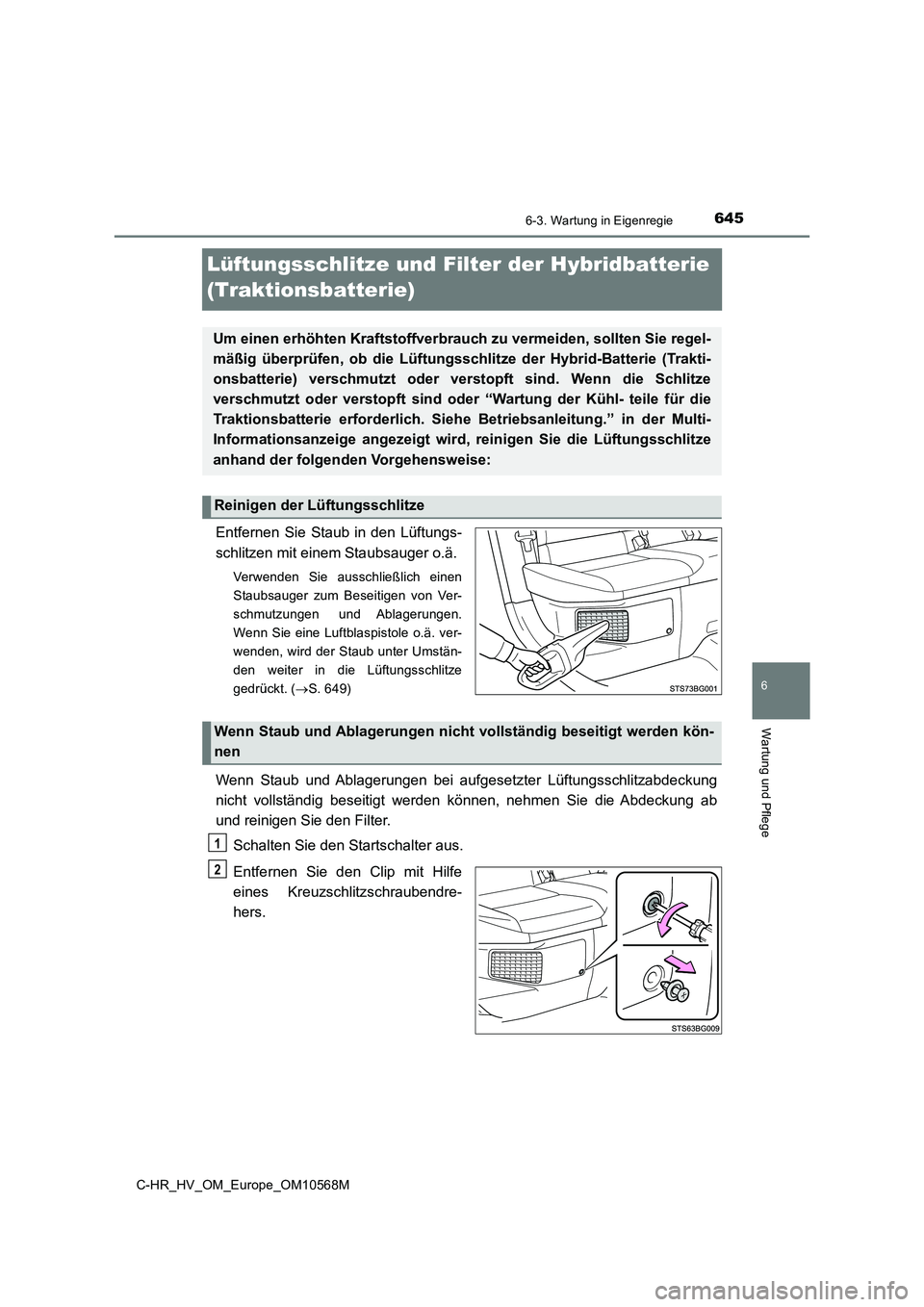

Lüftungsschlitze und Filter der Hybridbatterie
(Traktionsbatterie)
Entfernen Sie Staub in den Lüftungs-
schlitzen mit einem Staubsauger o.ä.
Verwenden Sie ausschließlich einen
Staubsauger zum Beseitigen von Ver-
schmutzungen und Ablagerungen.
Wenn Sie eine Luftblaspistole o.ä. ver-
wenden, wird der Staub unter Umstän-
den weiter in die Lüftungsschlitze
gedrückt. (S. 649)
Wenn Staub und Ablagerungen bei aufgesetzter Lüftungsschlitzabdeckung
nicht vollständig beseitigt werden können, nehmen Sie die Abdeckung ab
und reinigen Sie den Filter.
Schalten Sie den Startschalter aus.
Entfernen Sie den Clip mit Hilfe
eines Kreuzschlitzschraubendre-
hers.
Um einen erhöhten Kraftstoffverbrauch zu vermeiden, sollten Sie regel-
mäßig überprüfen, ob die Lüftungsschlitze der Hybrid-Batterie (Trakti-
onsbatterie) verschmutzt oder verstopft sind. Wenn die Schlitze
verschmutzt oder verstopft sind oder “Wartung der Kühl- teile für die
Traktionsbatterie erforderlich. Siehe Betriebsanleitung.” in der Multi-
Informationsanzeige angezeigt wird, reinigen Sie die Lüftungsschlitze
anhand der folgenden Vorgehensweise:
Reinigen der Lüftungsschlitze
Wenn Staub und Ablagerungen nicht vollständig beseitigt werden kön-
nen
1
2

6466-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M

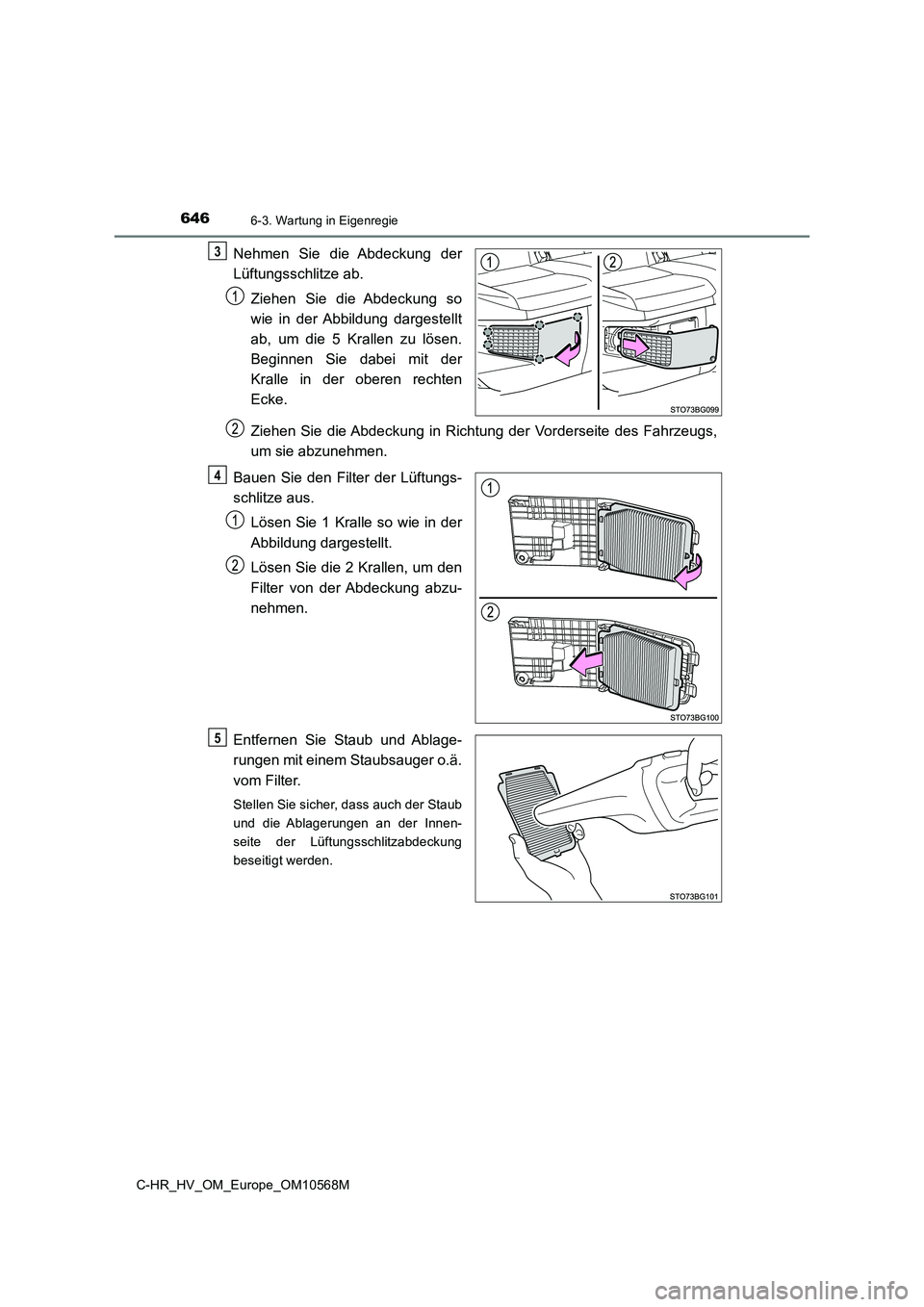

Nehmen Sie die Abdeckung der
Lüftungsschlitze ab.
Ziehen Sie die Abdeckung so
wie in der Abbildung dargestellt
ab, um die 5 Krallen zu lösen.
Beginnen Sie dabei mit der
Kralle in der oberen rechten
Ecke.
Ziehen Sie die Abdeckung in Richtung der Vorderseite des Fahrzeugs,
um sie abzunehmen.
Bauen Sie den Filter der Lüftungs-
schlitze aus.
Lösen Sie 1 Kralle so wie in der
Abbildung dargestellt.
Lösen Sie die 2 Krallen, um den
Filter von der Abdeckung abzu-
nehmen.
Entfernen Sie Staub und Ablage-
rungen mit einem Staubsauger o.ä.
vom Filter.
Stellen Sie sicher, dass auch der Staub
und die Ablagerungen an der Innen-
seite der Lüftungsschlitzabdeckung
beseitigt werden.
3
4
5
