871-2. Sicherheit der Kinder
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10568M

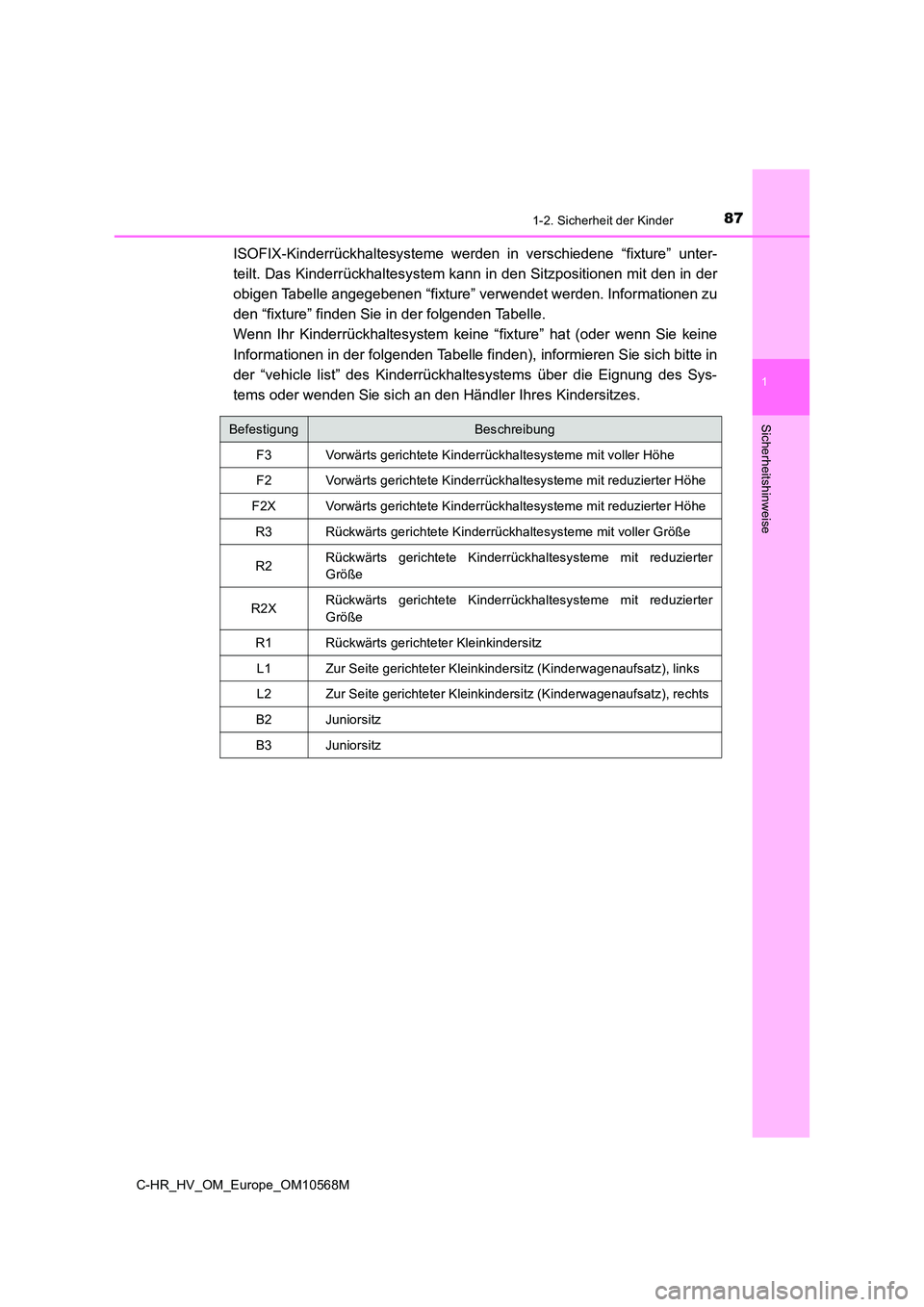

ISOFIX-Kinderrückhaltesysteme werden in verschiedene “fixture” unter-
teilt. Das Kinderrückhaltesystem kann in den Sitzpositionen mit den in der
obigen Tabelle angegebenen “fixture” verwendet werden. Informationen zu
den “fixture” finden Sie in der folgenden Tabelle.
Wenn Ihr Kinderrückhaltesystem keine “fixture” hat (oder wenn Sie keine
Informationen in der folgenden Tabelle finden), informieren Sie sich bitte in
der “vehicle list” des Kinderrückhaltesystems über die Eignung des Sys-
tems oder wenden Sie sich an den Händler Ihres Kindersitzes.
BefestigungBeschreibung
F3Vorwärts gerichtete Kinderrückhaltesysteme mit voller Höhe
F2Vorwärts gerichtete Kinderrückhaltesysteme mit reduzierter Höhe
F2XVorwärts gerichtete Kinderrückhaltesysteme mit reduzierter Höhe
R3Rückwärts gerichtete Kinderrückhaltesysteme mit voller Größe
R2Rückwärts gerichtete Kinderrückhaltesysteme mit reduzierter
Größe
R2XRückwärts gerichtete Kinderrückhaltesysteme mit reduzierter
Größe
R1Rückwärts gerichteter Kleinkindersitz
L1Zur Seite gerichteter Kleinkindersitz (Kinderwagenaufsatz), links
L2Zur Seite gerichteter Kleinkindersitz (Kinderwagenaufsatz), rechts
B2Juniorsitz
B3Juniorsitz

881-2. Sicherheit der Kinder
C-HR_HV_OM_Europe_OM10568M

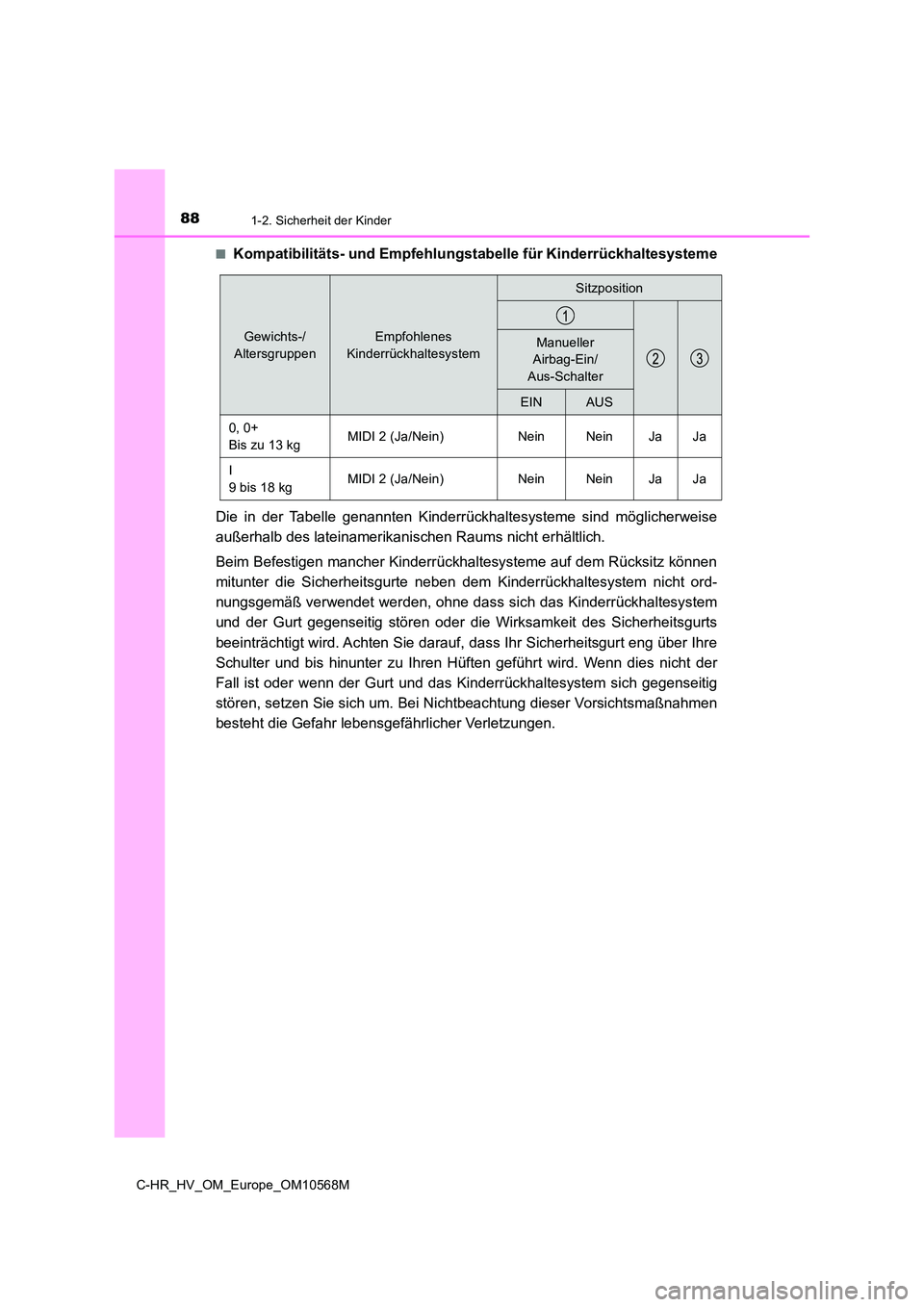

■Kompatibilitäts- und Empfehlungs tabelle für Kinderrückhaltesysteme
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise
außerhalb des lateinamerikanischen Raums nicht erhältlich.
Beim Befestigen mancher Kinderrückhaltesysteme auf dem Rücksitz können
mitunter die Sicherheitsgurte neben dem Kinderrückhaltesystem nicht ord-
nungsgemäß verwendet werden, ohne dass sich das Kinderrückhaltesystem
und der Gurt gegenseitig stören oder die Wirksamkeit des Sicherheitsgurts
beeinträchtigt wird. Achten Sie darauf, dass Ihr Sicherheitsgurt eng über Ihre
Schulter und bis hinunter zu Ihren Hü ften geführt wird. Wenn dies nicht der
Fall ist oder wenn der Gurt und das Kinderrückhaltesystem sich gegenseitig
stören, setzen Sie sich um. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen
besteht die Gefahr lebensgefährlicher Verletzungen.
Gewichts-/
Altersgruppen
Empfohlenes
Kinderrückhaltesystem
Sitzposition
Manueller
Airbag-Ein/
Aus-Schalter
EINAUS
0, 0+
Bis zu 13 kgMIDI 2 (Ja/Nein)NeinNeinJaJa
I
9 bis 18 kgMIDI 2 (Ja/Nein)NeinNeinJaJa

891-2. Sicherheit der Kinder
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10568M

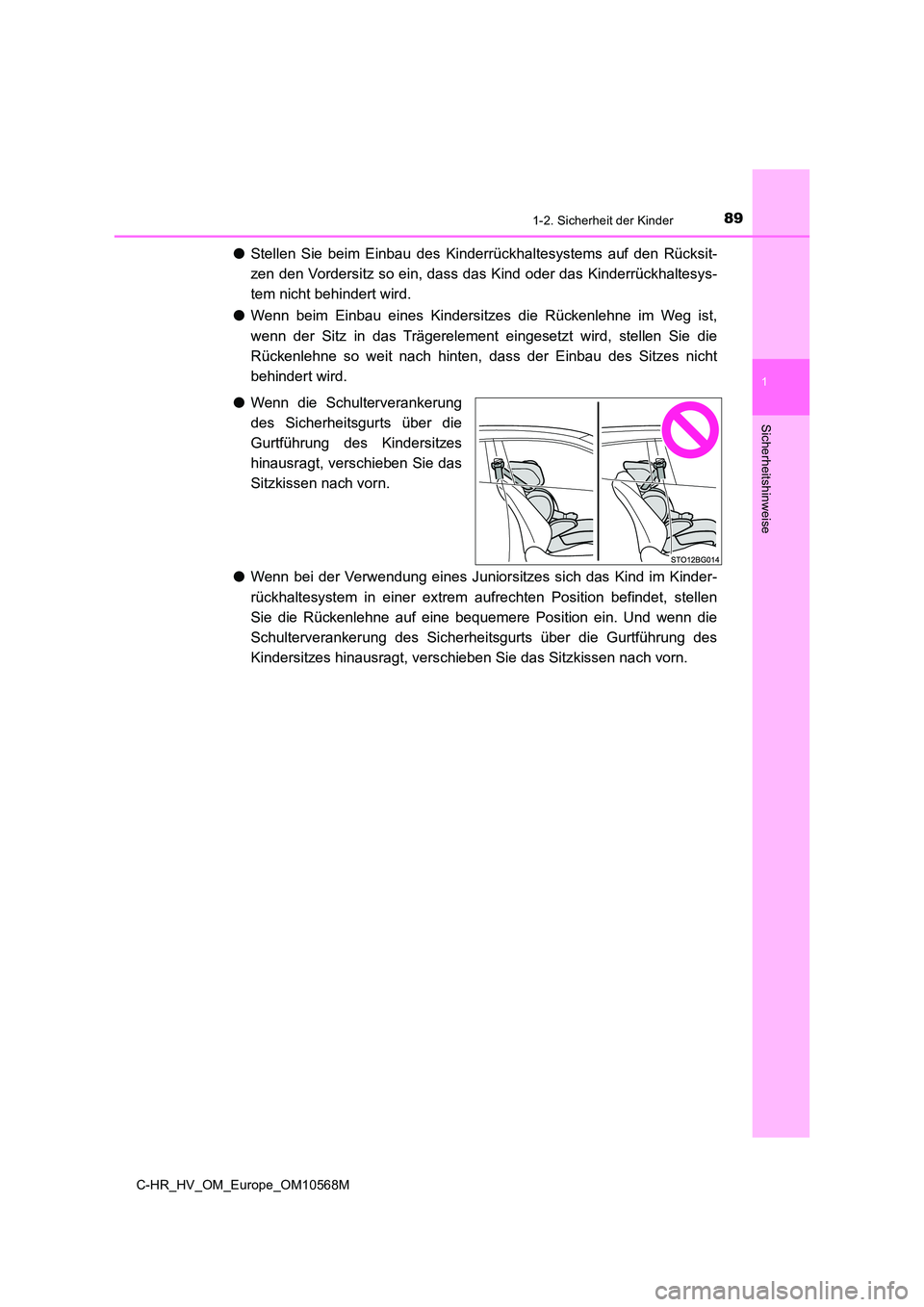

●Stellen Sie beim Einbau des Kinderrückhaltesystems auf den Rücksit-
zen den Vordersitz so ein, dass das Kind oder das Kinderrückhaltesys-
tem nicht behindert wird.
● Wenn beim Einbau eines Kindersitzes die Rückenlehne im Weg ist,
wenn der Sitz in das Trägerelement eingesetzt wird, stellen Sie die
Rückenlehne so weit nach hinten, dass der Einbau des Sitzes nicht
behindert wird.
● Wenn die Schulterverankerung
des Sicherheitsgurts über die
Gurtführung des Kindersitzes
hinausragt, verschieben Sie das
Sitzkissen nach vorn.
● Wenn bei der Verwendung eines Juniorsitzes sich das Kind im Kinder-
rückhaltesystem in einer extrem aufrechten Position befindet, stellen
Sie die Rückenlehne auf eine bequemere Position ein. Und wenn die
Schulterverankerung des Sicherheitsgurts über die Gurtführung des
Kindersitzes hinausragt, verschieben Sie das Sitzkissen nach vorn.

901-2. Sicherheit der Kinder
C-HR_HV_OM_Europe_OM10568M

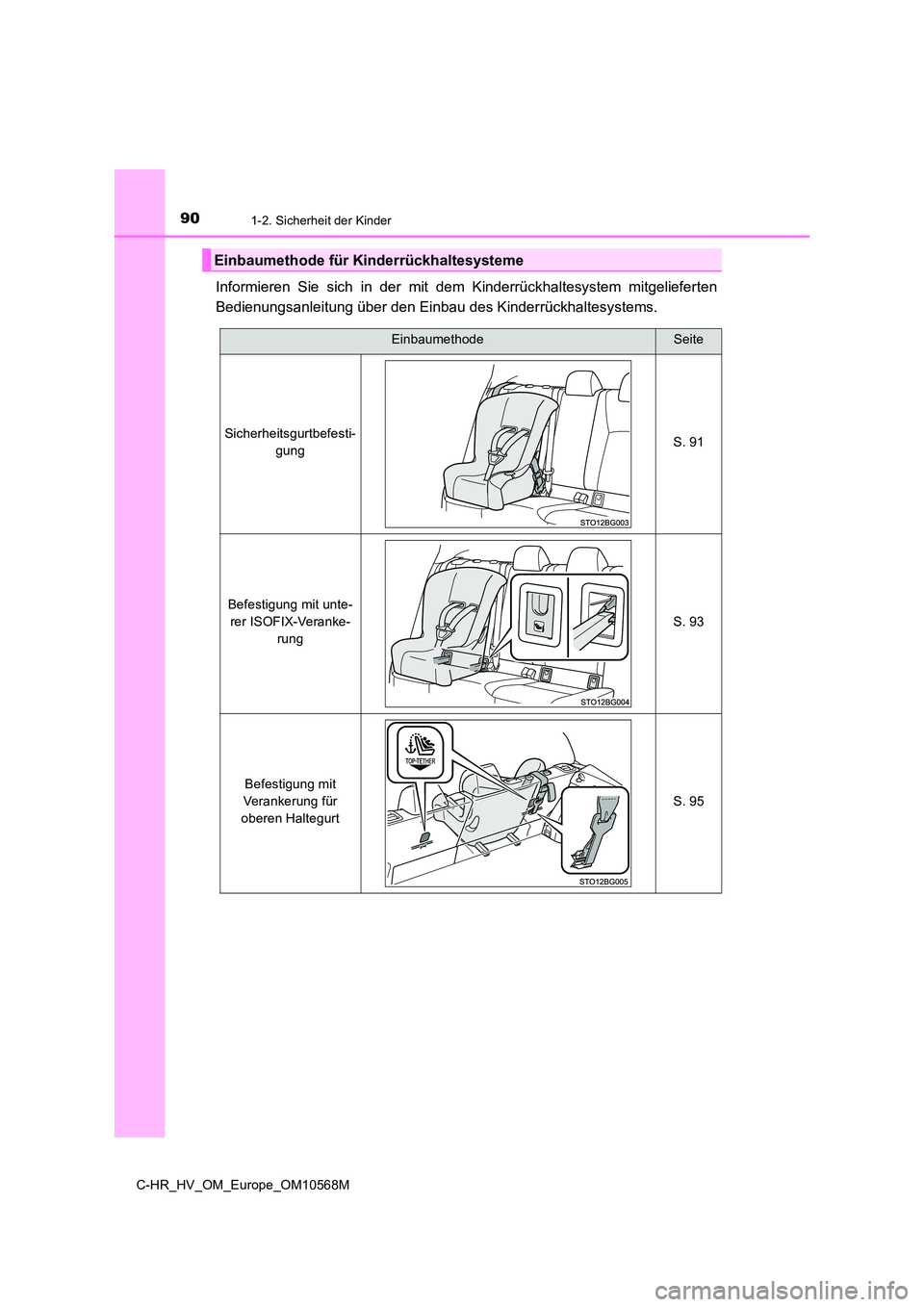

Informieren Sie sich in der mit dem Kinderrückhaltesystem mitgelieferten
Bedienungsanleitung über den Einbau des Kinderrückhaltesystems.
Einbaumethode für Kinderrückhaltesysteme
EinbaumethodeSeite
Sicherheitsgurtbefesti-
gung S. 91
Befestigung mit unte-
rer ISOFIX-Veranke-
rung
S. 93
Befestigung mit
Verankerung für
oberen Haltegurt
S. 95

911-2. Sicherheit der Kinder
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10568M

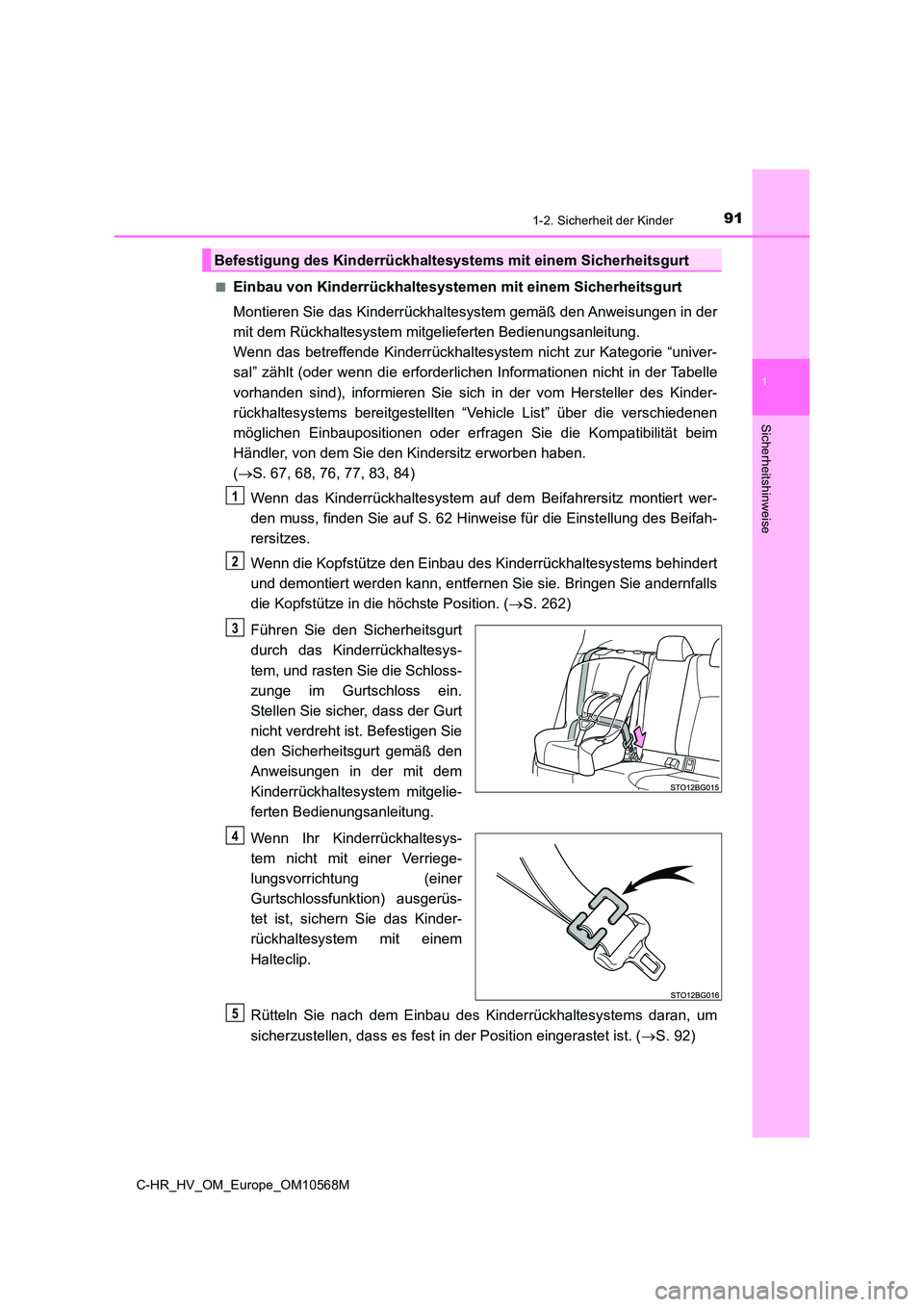

■Einbau von Kinderrückhaltesystem en mit einem Sicherheitsgurt
Montieren Sie das Kinderrückhaltesystem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgelieferten Bedienungsanleitung.
Wenn das betreffende Kinderrückhaltesystem nicht zur Kategorie “univer-
sal” zählt (oder wenn di e erforderlichen Informationen nicht in der Tabelle
vorhanden sind), informieren Sie sich in der vom Hersteller des Kinder-
rückhaltesystems bereitgestellten “Vehicle List” über die verschiedenen
möglichen Einbaupositionen oder erfragen Sie die Kompatibilität beim
Händler, von dem Sie den Kindersitz erworben haben.
( S. 67, 68, 76, 77, 83, 84)
Wenn das Kinderrückhaltesystem auf dem Beifahrersitz montiert wer-
den muss, finden Sie auf S. 62 Hinweise für die Einstellung des Beifah-
rersitzes.
Wenn die Kopfstütze den Einbau des Kinderrückhaltesystems behindert
und demontiert werden kann, entfernen Sie sie. Bringen Sie andernfalls
die Kopfstütze in die höchste Position. ( S. 262)
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem, und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist. Befestigen Sie
den Sicherheitsgurt gemäß den
Anweisungen in der mit dem
Kinderrückhaltesystem mitgelie-
ferten Bedienungsanleitung.
Wenn Ihr Kinderrückhaltesys-
tem nicht mit einer Verriege-
lungsvorrichtung (einer
Gurtschlossfunktion) ausgerüs-
tet ist, sichern Sie das Kinder-
rückhaltesystem mit einem
Halteclip.
Rütteln Sie nach dem Einbau des Kinderrückhaltesystems daran, um
sicherzustellen, dass es fest in der Position eingerastet ist. ( S. 92)
Befestigung des Kinderrückhaltesystems mit einem Sicherheitsgurt
1
2
3
4
5

921-2. Sicherheit der Kinder
C-HR_HV_OM_Europe_OM10568M

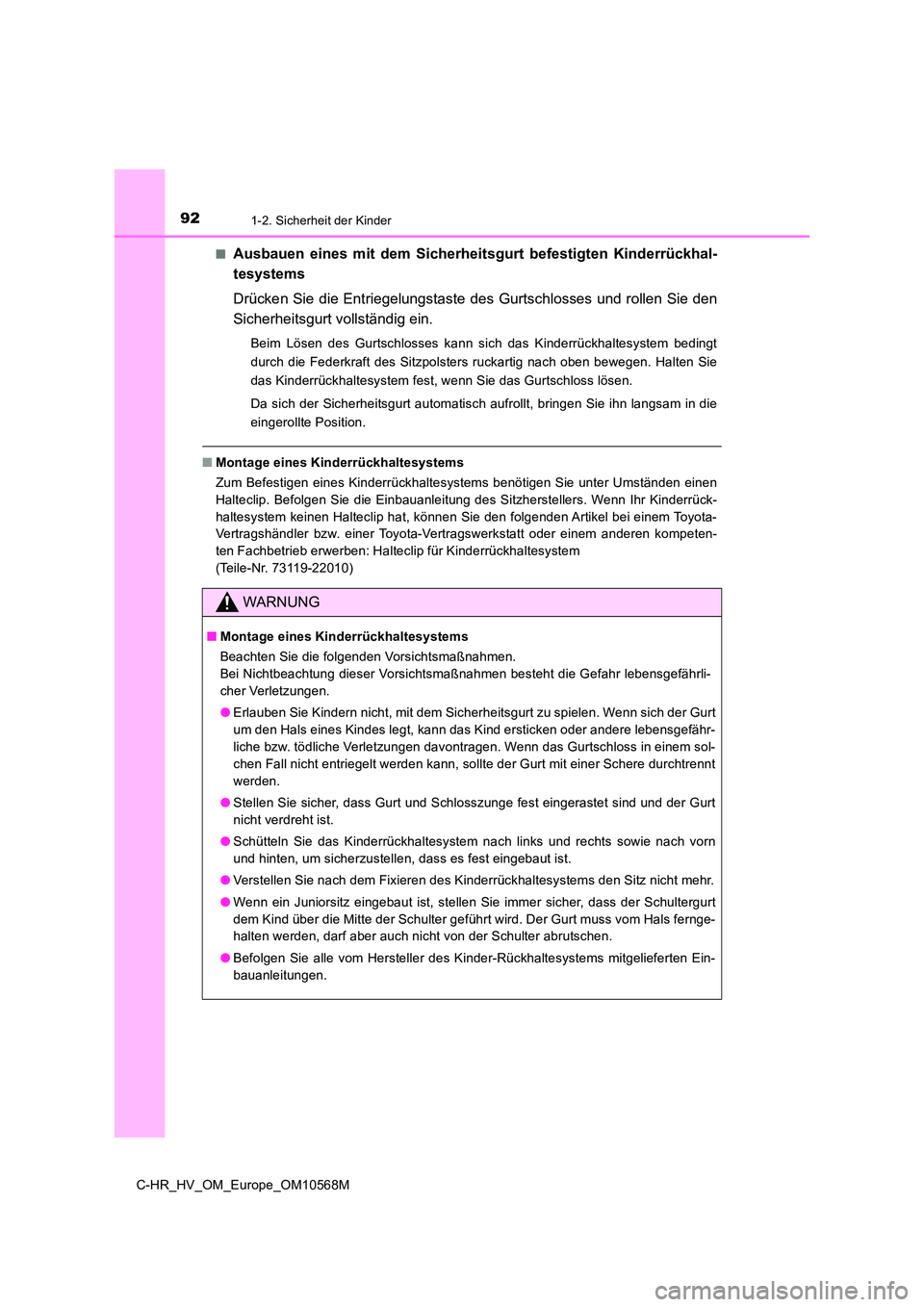

■Ausbauen eines mit dem Sicherheitsgurt befestigten Kinderrückhal-
tesystems
Drücken Sie die Entriegelungstaste des Gurtschlosses und rollen Sie den
Sicherheitsgurt vollständig ein.
Beim Lösen des Gurtschlosses kann sich das Kinderrückhaltesystem bedingt
durch die Federkraft des Sitzpolsters ruckartig nach oben bewegen. Halten Sie
das Kinderrückhaltesystem fest, wenn Sie das Gurtschloss lösen.
Da sich der Sicherheitsgurt automatisch aufrollt, bringen Sie ihn langsam in die
eingerollte Position.
■ Montage eines Kinderrückhaltesystems
Zum Befestigen eines Kinderrückhaltesystems benötigen Sie unter Umständen einen
Halteclip. Befolgen Sie die Einbauanleitung des Sitzherstellers. Wenn Ihr Kinderrück-
haltesystem keinen Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompeten-
ten Fachbetrieb erwerben: Halteclip für Kinderrückhaltesystem
(Teile-Nr. 73119-22010)
WARNUNG
■ Montage eines Kinderrückhaltesystems
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Erlauben Sie Kindern nicht, mit dem Sicherheitsgurt zu spielen. Wenn sich der Gurt
um den Hals eines Kindes legt, kann das Kind ersticken oder andere lebensgefähr-
liche bzw. tödliche Verletzungen davontragen. Wenn das Gurtschloss in einem sol-
chen Fall nicht entriegelt werden kann, sollte der Gurt mit einer Schere durchtrennt
werden.
● Stellen Sie sicher, dass Gurt und Schlosszunge fest eingerastet sind und der Gurt
nicht verdreht ist.
● Schütteln Sie das Kinderrückhaltesystem nach links und rechts sowie nach vorn
und hinten, um sicherzustellen, dass es fest eingebaut ist.
● Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
● Wenn ein Juniorsitz eingebaut ist, stellen Sie immer sicher, dass der Schultergurt
dem Kind über die Mitte der Schulter geführt wird. Der Gurt muss vom Hals fernge-
halten werden, darf aber auch nicht von der Schulter abrutschen.
● Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgelieferten Ein-
bauanleitungen.

931-2. Sicherheit der Kinder
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10568M

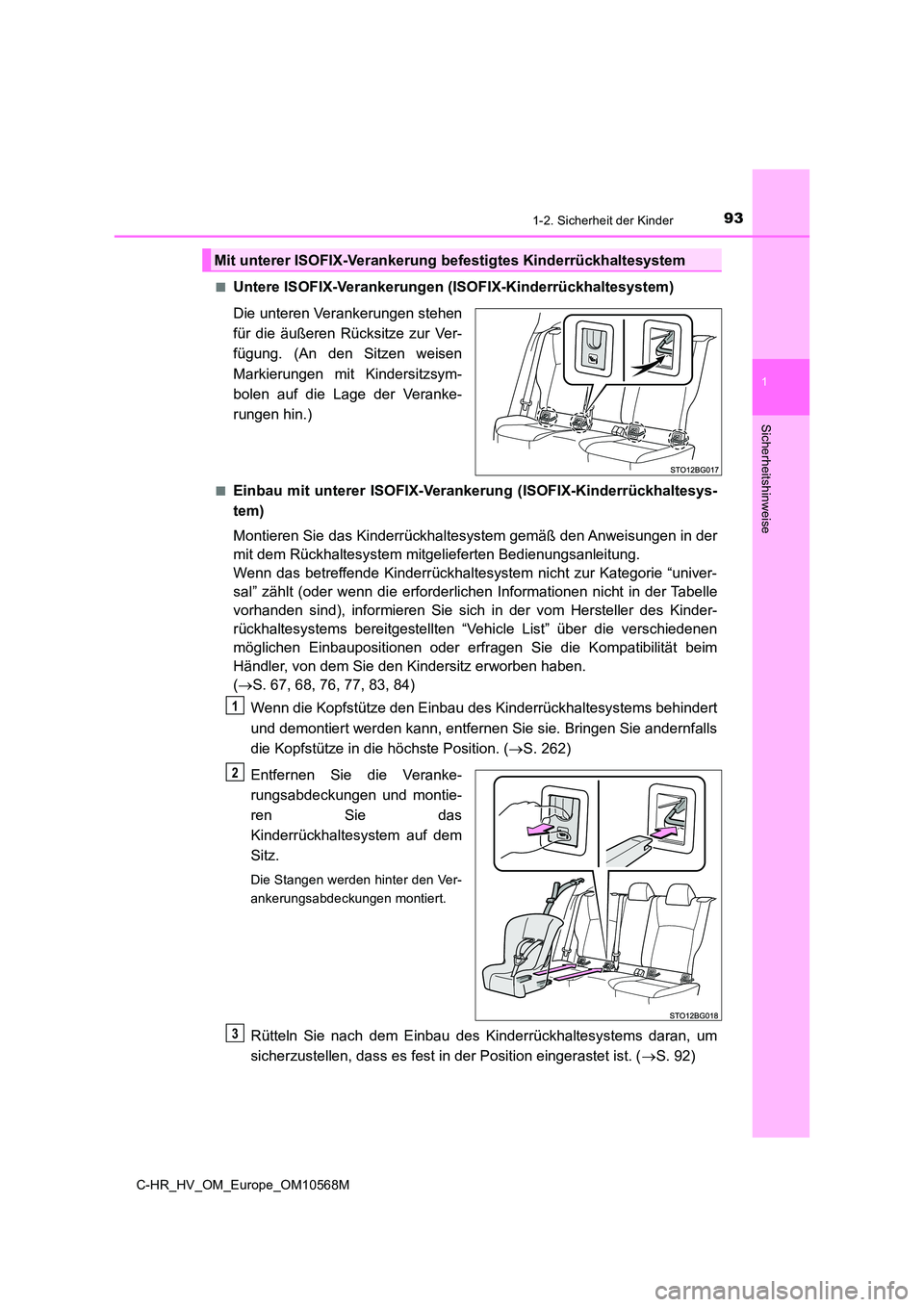

■Untere ISOFIX-Verankerungen (ISOFIX-Kinderrückhaltesystem)
Die unteren Verankerungen stehen
für die äußeren Rücksitze zur Ver-
fügung. (An den Sitzen weisen
Markierungen mit Kindersitzsym-
bolen auf die Lage der Veranke-
rungen hin.)
■Einbau mit unterer ISOFIX-Verankerung (ISOFIX-Kinderrückhaltesys-
tem)
Montieren Sie das Kinderrückhaltesystem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgelieferten Bedienungsanleitung.
Wenn das betreffende Kinderrückhaltesystem nicht zur Kategorie “univer-
sal” zählt (oder wenn di e erforderlichen Informationen nicht in der Tabelle
vorhanden sind), informieren Sie sich in der vom Hersteller des Kinder-
rückhaltesystems bereitgestellten “Vehicle List” über die verschiedenen
möglichen Einbaupositionen oder erfragen Sie die Kompatibilität beim
Händler, von dem Sie den Kindersitz erworben haben.
( S. 67, 68, 76, 77, 83, 84)
Wenn die Kopfstütze den Einbau des Kinderrückhaltesystems behindert
und demontiert werden kann, entfernen Sie sie. Bringen Sie andernfalls
die Kopfstütze in die höchste Position. ( S. 262)
Entfernen Sie die Veranke-
rungsabdeckungen und montie-
ren Sie das
Kinderrückhaltesystem auf dem
Sitz.
Die Stangen werden hinter den Ver-
ankerungsabdeckungen montiert.
Rütteln Sie nach dem Einbau des Kinderrückhaltesystems daran, um
sicherzustellen, dass es fest in der Position eingerastet ist. ( S. 92)
Mit unterer ISOFIX-Verankerung befestigtes Kinderrückhaltesystem
1
2
3

941-2. Sicherheit der Kinder
C-HR_HV_OM_Europe_OM10568M

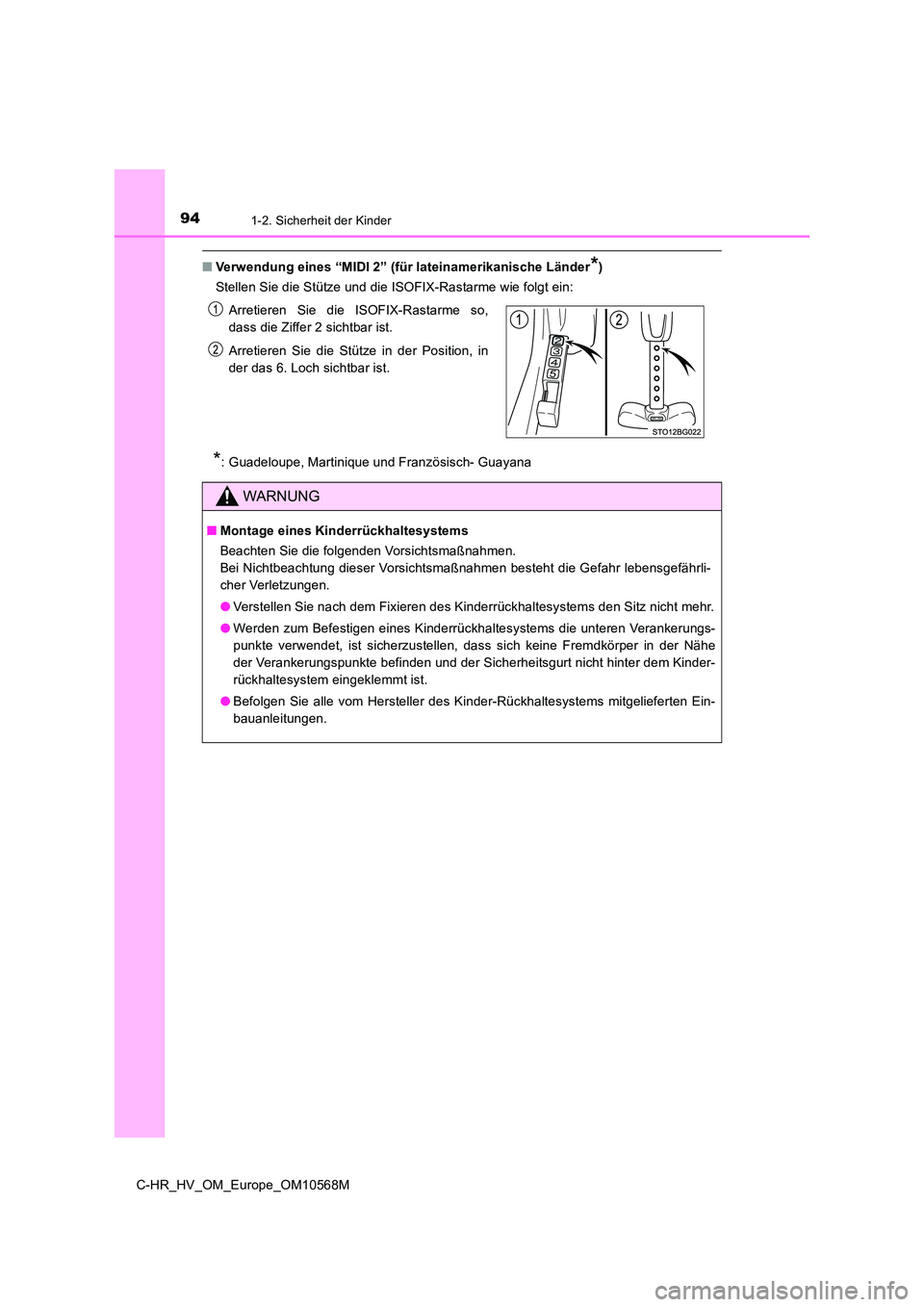

■Verwendung eines “MIDI 2” (für lateinamerikanische Länder*)
Stellen Sie die Stütze und die ISOFIX-Rastarme wie folgt ein:
*: Guadeloupe, Martinique und Französisch- Guayana
Arretieren Sie die ISOFIX-Rastarme so,
dass die Ziffer 2 sichtbar ist.
Arretieren Sie die Stütze in der Position, in
der das 6. Loch sichtbar ist.
WARNUNG
■ Montage eines Kinderrückhaltesystems
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
● Werden zum Befestigen eines Kinderrückhaltesystems die unteren Verankerungs-
punkte verwendet, ist sicherzustellen, dass sich keine Fremdkörper in der Nähe
der Verankerungspunkte befinden und der Sicherheitsgurt nicht hinter dem Kinder-
rückhaltesystem eingeklemmt ist.
● Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgelieferten Ein-
bauanleitungen.
