1752. Kombiinstrument
2
Kombiinstrument

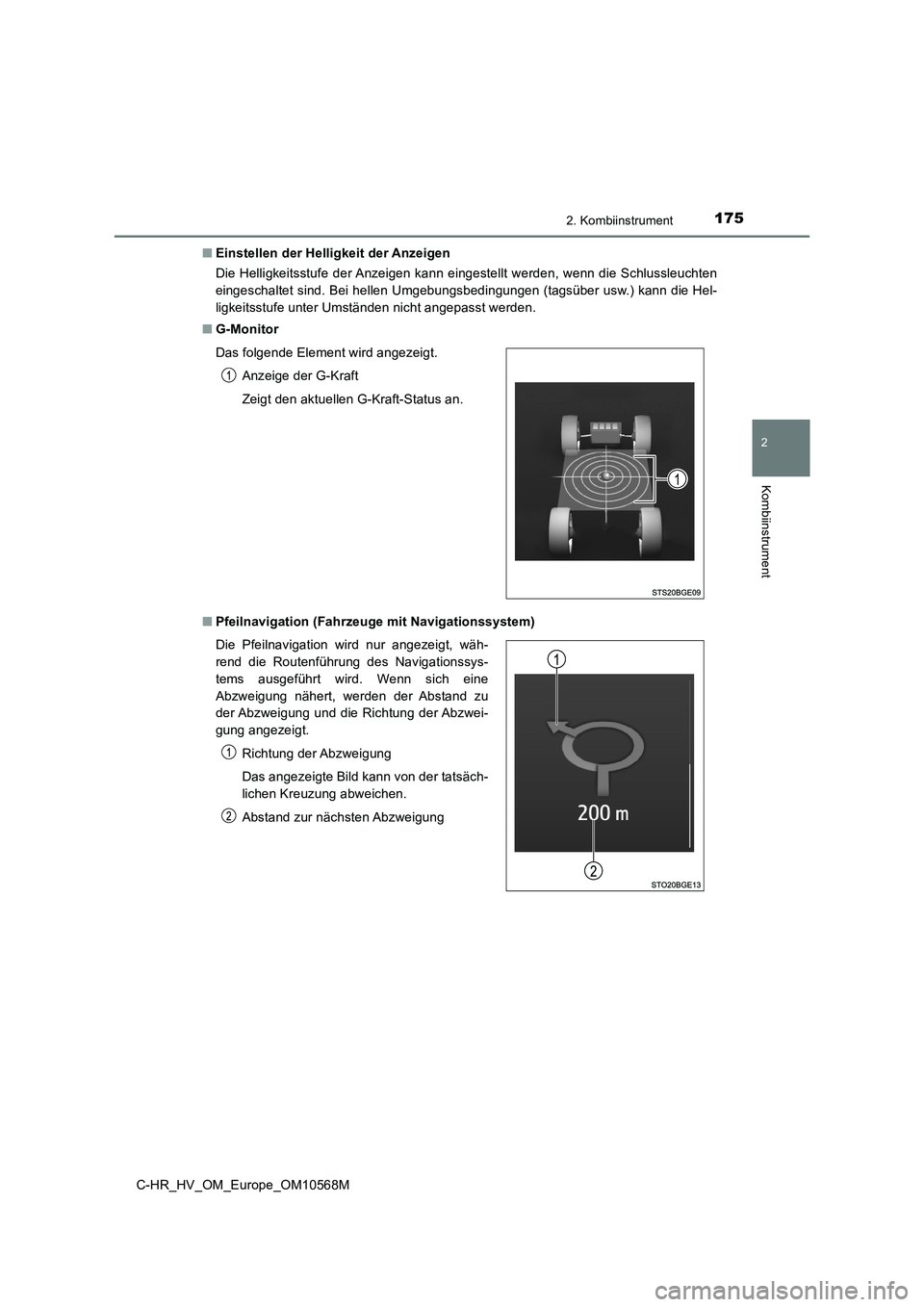

C-HR_HV_OM_Europe_OM10568M■Einstellen der Helligkeit der Anzeigen
Die Helligkeitsstufe der Anzeigen kann eingestellt werden, wenn die Schlussleuchten
eingeschaltet sind. Bei hellen Umgebungsbedingungen (tagsüber usw.) kann die Hel-
ligkeitsstufe unter Umständen nicht angepasst werden.
■G-Monitor
■Pfeilnavigation (Fahrzeuge mit Navigationssystem) Das folgende Element wird angezeigt.
Anzeige der G-Kraft
Zeigt den aktuellen G-Kraft-Status an.
Die Pfeilnavigation wird nur angezeigt, wäh-
rend die Routenführung des Navigationssys-
tems ausgeführt wird. Wenn sich eine
Abzweigung nähert, werden der Abstand zu
der Abzweigung und die Richtung der Abzwei-
gung angezeigt.
Richtung der Abzweigung
Das angezeigte Bild kann von der tatsäch-
lichen Kreuzung abweichen.
Abstand zur nächsten Abzweigung

1762. Kombiinstrument
C-HR_HV_OM_Europe_OM10568M

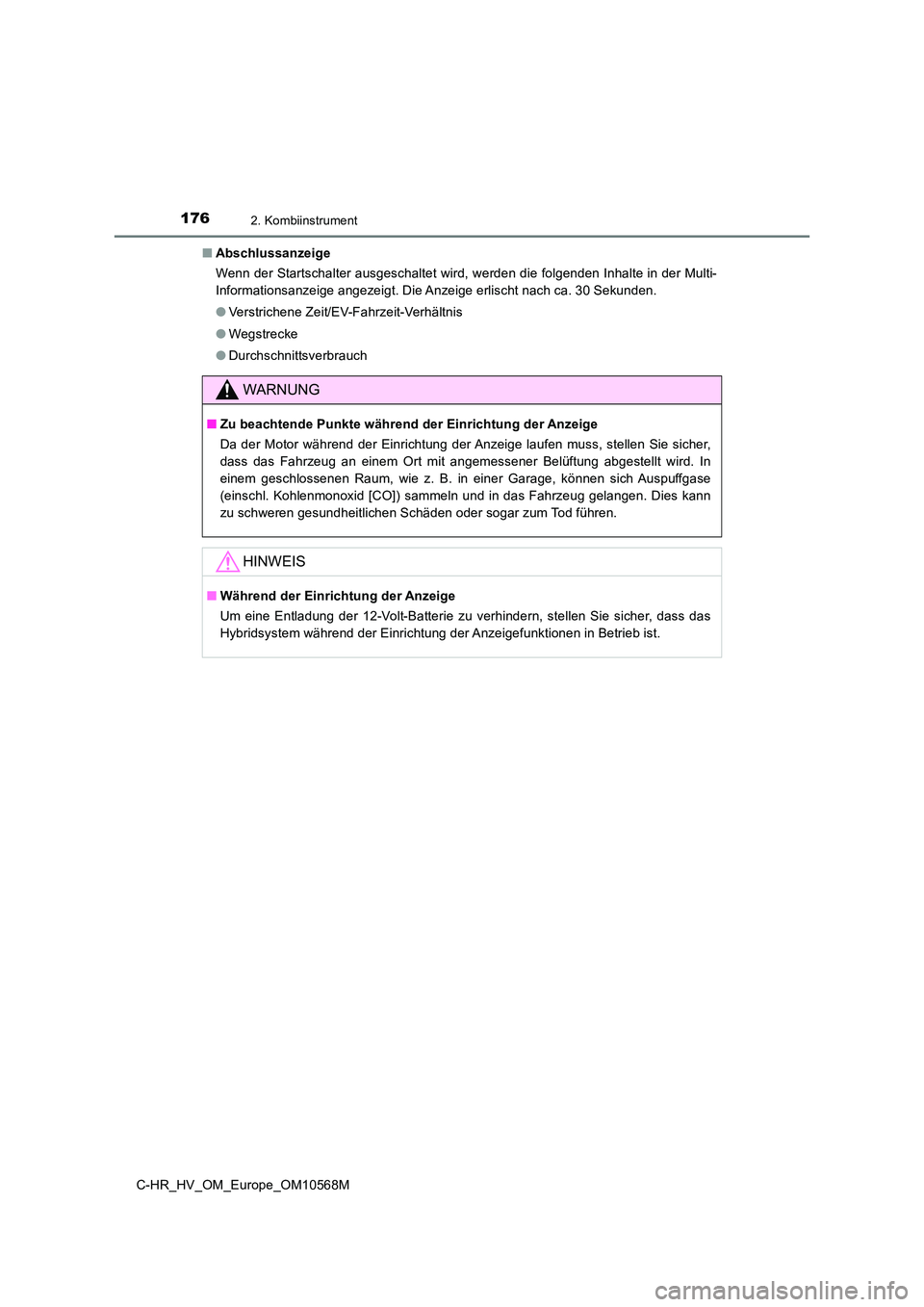

■ Abschlussanzeige
Wenn der Startschalter ausgeschaltet wird, werden die folgenden Inhalte in der Multi-
Informationsanzeige angezeigt. Die Anzeige erlischt nach ca. 30 Sekunden.
● Verstrichene Zeit/EV-Fahrzeit-Verhältnis
● Wegstrecke
● Durchschnittsverbrauch
WARNUNG
■Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Während der Einrichtung der Anzeige
Um eine Entladung der 12-Volt-Batterie zu verhindern, stellen Sie sicher, dass das
Hybridsystem während der Einrichtung der Anzeigefunktionen in Betrieb ist.

177
2
2. Kombiinstrument
Kombiinstrument
C-HR_HV_OM_Europe_OM10568M

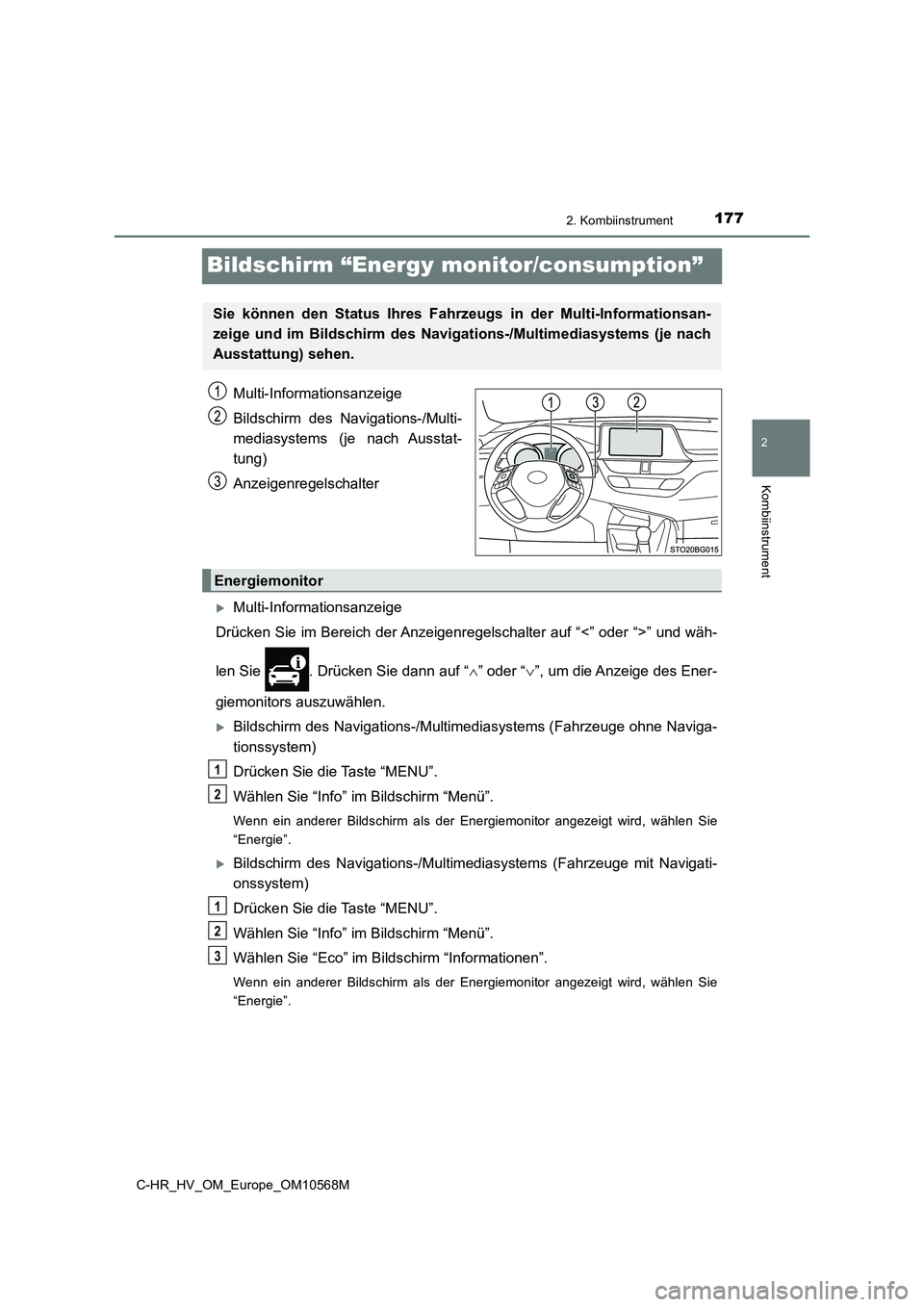

Bildschirm “Energy monitor/consumption”
Multi-Informationsanzeige
Bildschirm des Navigations-/Multi-
mediasystems (je nach Ausstat-
tung)
Anzeigenregelschalter
Multi-Informationsanzeige
Drücken Sie im Bereich der Anzeigenregelschalter auf “<” oder “>” und wäh-
len Sie . Drücken Sie dann auf “” oder “”, um die Anzeige des Ener-
giemonitors auszuwählen.
Bildschirm des Navigations-/Multimediasystems (Fahrzeuge ohne Naviga-
tionssystem)
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” im Bildschirm “Menü”.
Wenn ein anderer Bildschirm als der Energiemonitor angezeigt wird, wählen Sie
“Energie”.
Bildschirm des Navigations-/Multimediasystems (Fahrzeuge mit Navigati-
onssystem)
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” im Bildschirm “Menü”.
Wählen Sie “Eco” im Bildschirm “Informationen”.
Wenn ein anderer Bildschirm als der Energiemonitor angezeigt wird, wählen Sie
“Energie”.
Sie können den Status Ihres Fahrzeugs in der Multi-Informationsan-
zeige und im Bildschirm des Navigations-/Multimediasystems (je nach
Ausstattung) sehen.
Energiemonitor
1
2
1
2
3

1782. Kombiinstrument

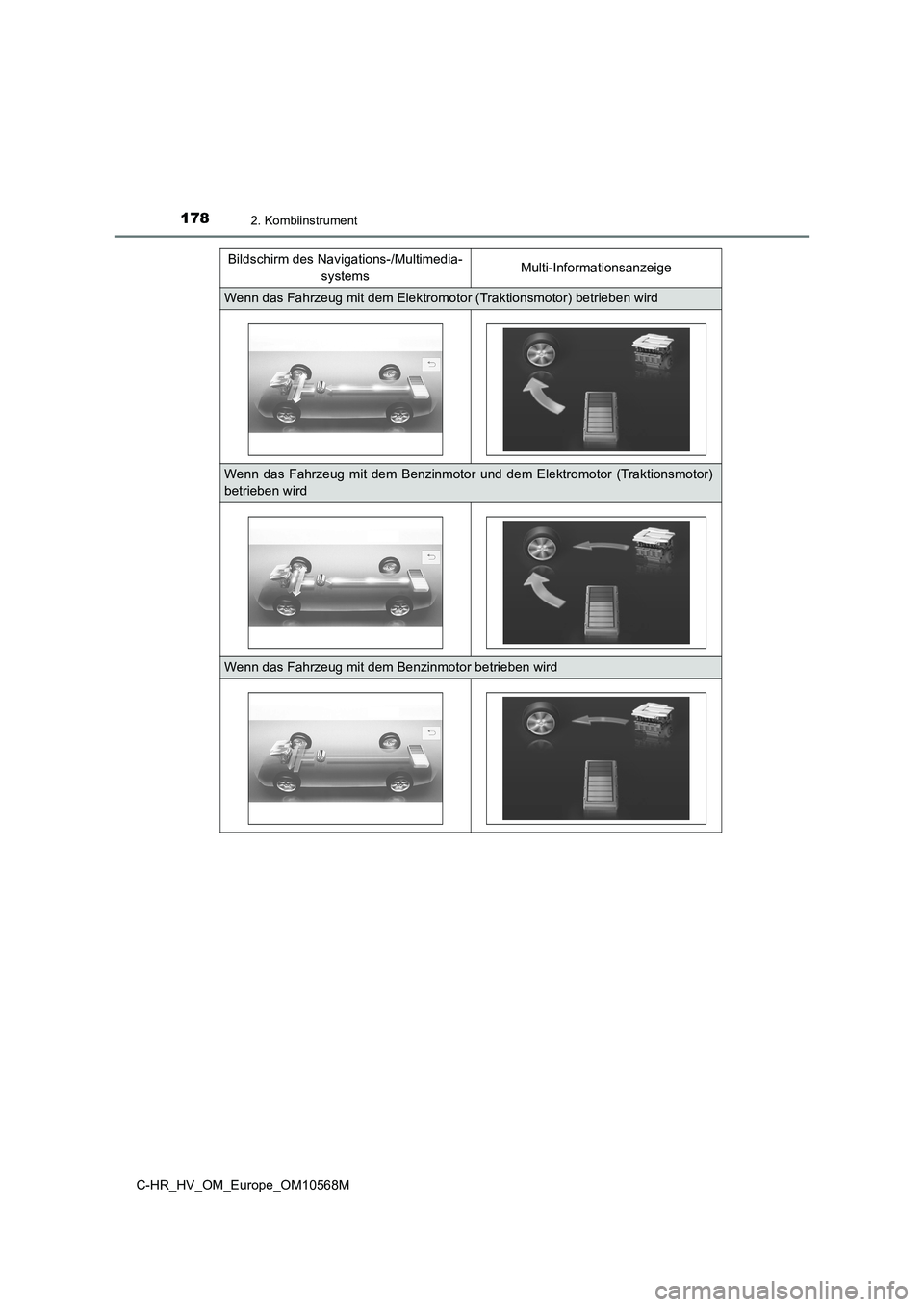

C-HR_HV_OM_Europe_OM10568MBildschirm des Navigations-/Multimedia-
systemsMulti-Informationsanzeige
Wenn das Fahrzeug mit dem Elektromotor (Traktionsmotor) betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor und dem Elektromotor (Traktionsmotor)
betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor betrieben wird

1792. Kombiinstrument
2
Kombiinstrument

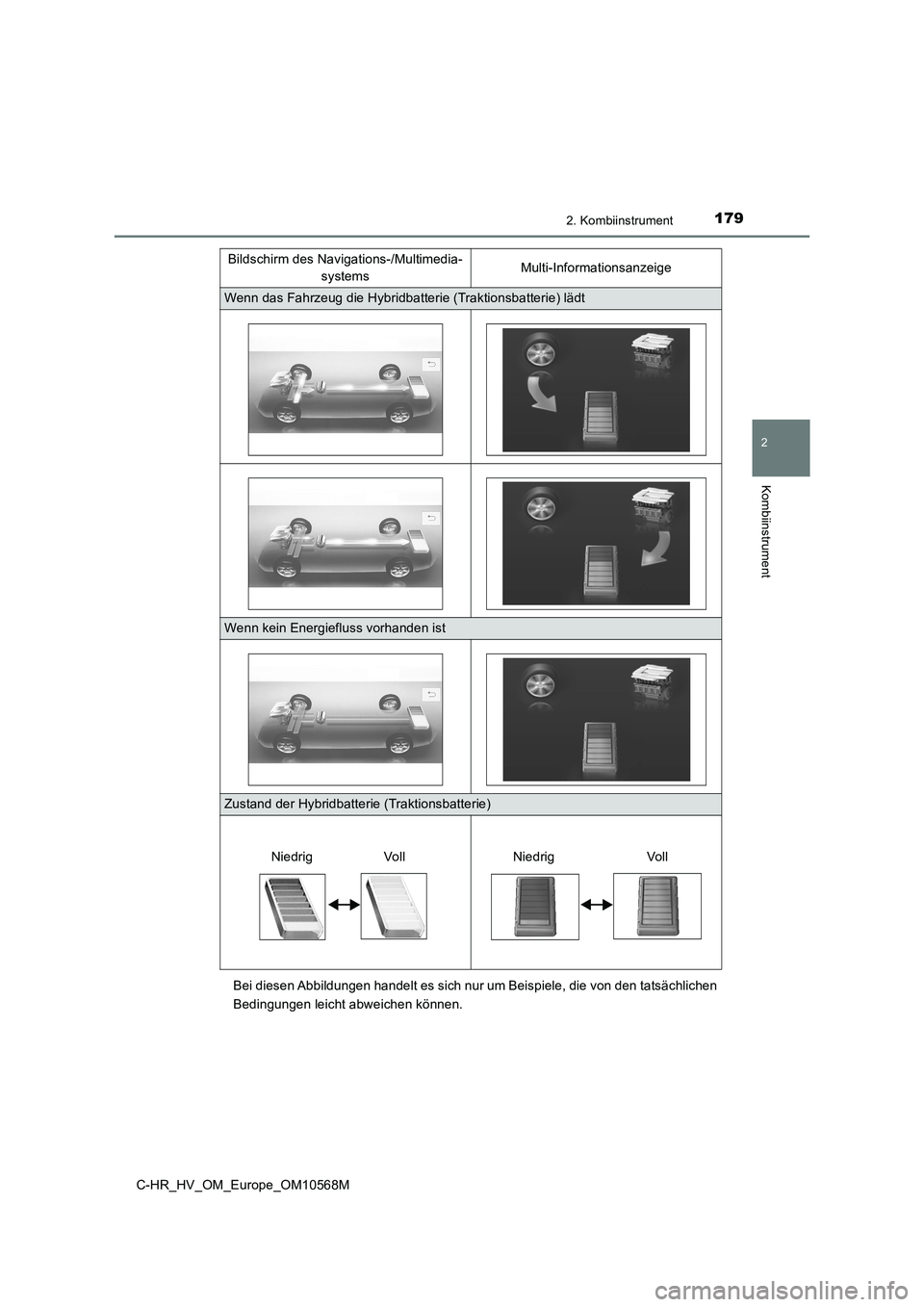

C-HR_HV_OM_Europe_OM10568MBei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Wenn das Fahrzeug die Hybridbatterie (Traktionsbatterie) lädt
Wenn kein Energiefluss vorhanden ist
Zustand der Hybridbatterie (Traktionsbatterie)
Bildschirm des Navigations-/Multimedia-
systemsMulti-Informationsanzeige
Niedrig VollNiedrig Voll

1802. Kombiinstrument
C-HR_HV_OM_Europe_OM10568M

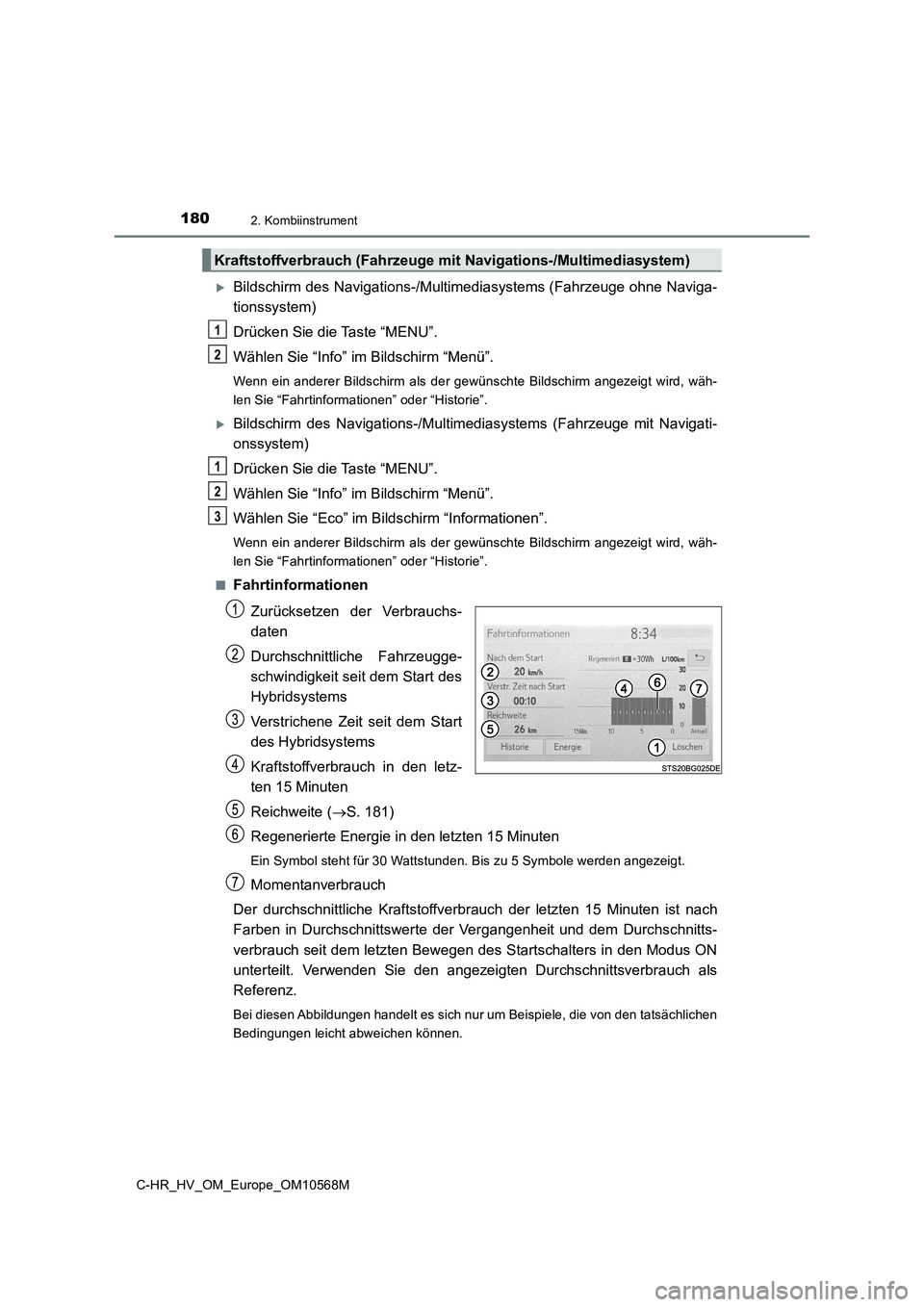

Bildschirm des Navigations-/Multimediasystems (Fahrzeuge ohne Naviga-
tionssystem)
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” im Bildschirm “Menü”.
Wenn ein anderer Bildschirm als der gewünschte Bildschirm angezeigt wird, wäh-
len Sie “Fahrtinformationen” oder “Historie”.
Bildschirm des Navigations-/Multimediasystems (Fahrzeuge mit Navigati-
onssystem)
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” im Bildschirm “Menü”.
Wählen Sie “Eco” im Bildschirm “Informationen”.
Wenn ein anderer Bildschirm als der gewünschte Bildschirm angezeigt wird, wäh-
len Sie “Fahrtinformationen” oder “Historie”.
■
Fahrtinformationen
Zurücksetzen der Verbrauchs-
daten
Durchschnittliche Fahrzeugge-
schwindigkeit seit dem Start des
Hybridsystems
Verstrichene Zeit seit dem Start
des Hybridsystems
Kraftstoffverbrauch in den letz-
ten 15 Minuten
Reichweite (S. 181)
Regenerierte Energie in den letzten 15 Minuten
Ein Symbol steht für 30 Wattstunden. Bis zu 5 Symbole werden angezeigt.
Momentanverbrauch
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist nach
Farben in Durchschnittswerte der Vergangenheit und dem Durchschnitts-
verbrauch seit dem letzten Bewegen des Startschalters in den Modus ON
unterteilt. Verwenden Sie den angezeigten Durchschnittsverbrauch als
Referenz.
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Kraftstoffverbrauch (Fahrzeuge mit Navigations-/Multimediasystem)
1
2
1
2
3

1812. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10568M■

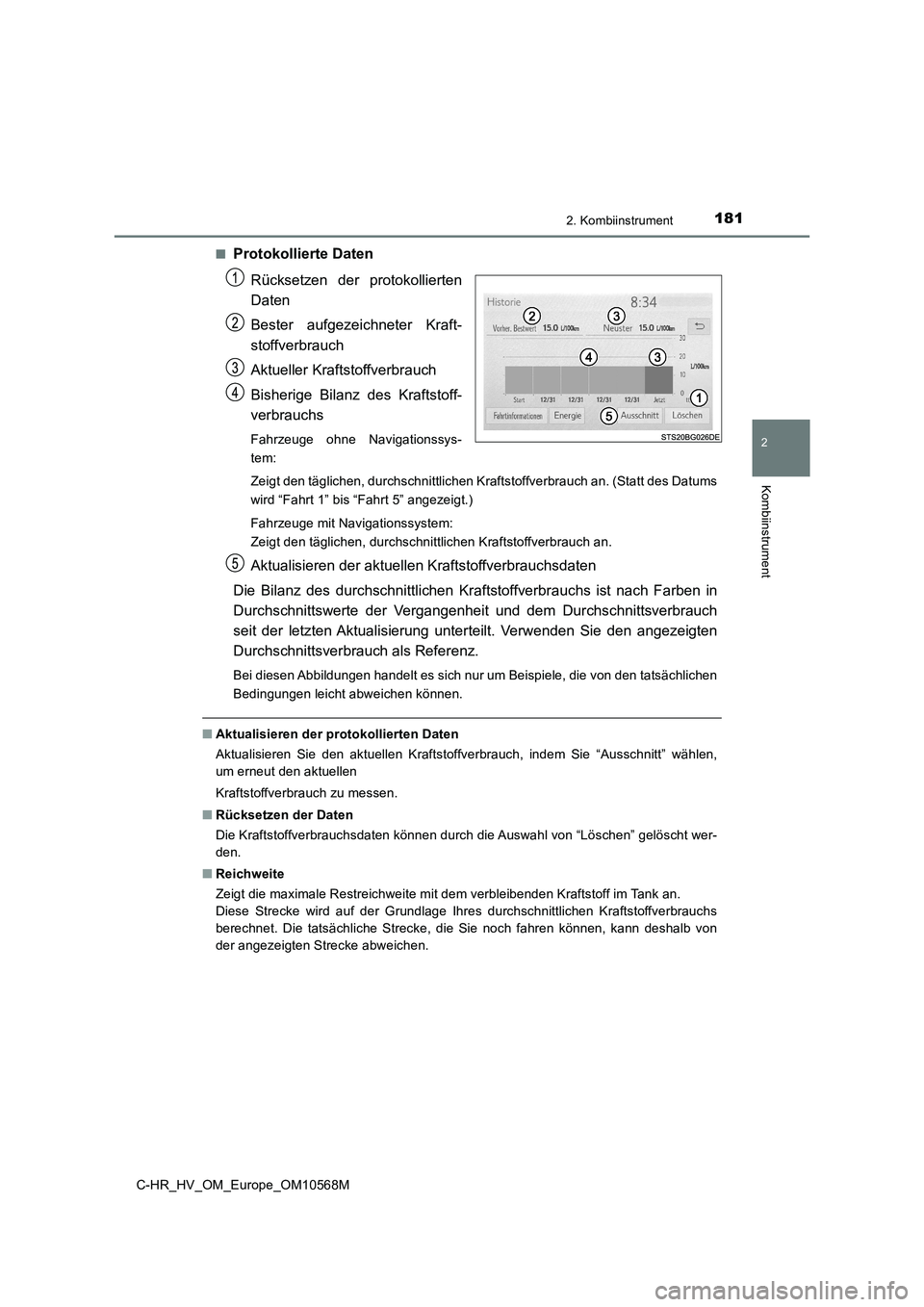

Protokollierte Daten
Rücksetzen der protokollierten
Daten
Bester aufgezeichneter Kraft-
stoffverbrauch
Aktueller Kraftstoffverbrauch
Bisherige Bilanz des Kraftstoff-
verbrauchs
Fahrzeuge ohne Navigationssys-
tem:
Zeigt den täglichen, durchschnittlichen Kraftstoffverbrauch an. (Statt des Datums
wird “Fahrt 1” bis “Fahrt 5” angezeigt.)
Fahrzeuge mit Navigationssystem:
Zeigt den täglichen, durchschnittlichen Kraftstoffverbrauch an.
Aktualisieren der aktuellen Kraftstoffverbrauchsdaten
Die Bilanz des durchschnittlichen Kraftstoffverbrauchs ist nach Farben in
Durchschnittswerte der Vergangenheit und dem Durchschnittsverbrauch
seit der letzten Aktualisierung unterteilt. Verwenden Sie den angezeigten
Durchschnittsverbrauch als Referenz.
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
■Aktualisieren der protokollierten Daten
Aktualisieren Sie den aktuellen Kraftstoffverbrauch, indem Sie “Ausschnitt” wählen,
um erneut den aktuellen
Kraftstoffverbrauch zu messen.
■Rücksetzen der Daten
Die Kraftstoffverbrauchsdaten können durch die Auswahl von “Löschen” gelöscht wer-
den.
■Reichweite
Zeigt die maximale Restreichweite mit dem verbleibenden Kraftstoff im Tank an.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von
der angezeigten Strecke abweichen.
