2020 JEEP COMPASS Käyttö- ja huolto-ohjekirja (in in Finnish)

207
Vararenkaan asentaminen
HUOMAUTUS:
Älä yritä asentaa keskushattua tai
pölykapselia tilaa säästävään vararen -
kaaseen.
Käyttöoppaan luvun Huolto kohdan
Renkaat osissa Tilaa säästävä vara -
rengas ja Väliaikainen vararengas on
lisätietoja muista varoituksista ja
huomautuksista sekä tietoja vararen -
kaasta, sen käytöstä ja toiminnasta. 9. Asenna pyöränpultit ja kiristä kevyesti.
10. Laske ajoneuvo maahan kääntämällä
tunkin kahvaa vastapäivään.
11. Kiristä pyöränpultit lopulliseen tiukkuu -
teen. Paina avainta alaspäin kahvan
päästä, jotta saat käyttöön lisää voimaa.
Kiristä pultit tähtikuviossa, kunnes
jokainen pultti on kiristetty kahdesti.
Katso pulttien oikea kiristysmomentti
luvun Tekniset tiedot kohdasta Pyörien ja
renkaiden kiristystiedot. Jos et ole varma
oikeasta kireydestä, tarkistuta mutterit
momenttiavaimella jälleenmyyjän luona
tai huoltoasemalla. 12. Aseta tunkki vaahtomuovialustalle ja
avaa tunkkia sen verran, että se asettuu
tukevasti. Kun tunkki on paikallaan,
lukitse se kääntämällä myötäpäivään.
Kiinnitä tunkki asettamalla kohdistus -
tappi keskellä olevaan reikään.
HUOMIO!
Asenna vararengas siten, että venttiilivarsi
osoittaa ulospäin. Vararenkaan väärä asen -
nus voi vaurioittaa ajoneuvoa. VAROITUS!
Jotta ajoneuvo ei luiskahtaisi tunkin
päältä, kiristä mutterit lopulliseen tiukkuu -
teen vasta, kun ajoneuvo on laskettu maa -
han. Tämän varoituksen noudattamatta
jättäminen voi johtaa vakaviin vammoihin.
VAROITUS!
Löysästi kiinnitetty rengas tai tunkki saat -
taa onnettomuuden tai äkkijarrutuksen
yhteydessä sinkoutua eteenpäin ja vaaran -
taa ajoneuvossa olijoiden turvallisuuden.
Kiinnitä aina tunkin osat ja vararengas
niille tarkoitetuille paikoille. Korjauta tai
vaihda tyhjentynyt rengas mahdollisimman
nopeasti.
20_MP_UG_FI_EU_t.book Page 207

TOIMINTA HÄTÄTILANTEESSA
208
Renkaiden asennus
1. Aseta rengas akseliin.
2. Asenna jäljellä olevat pyöränpultit siten,että pyöränpultin kierrepää on pyörää
kohti. Kiristä pyöränpultit kevyesti.
3. Laske ajoneuvo maahan kääntämällä tunkin kahvaa vastapäivään. 4. Kiristä pyöränpultit lopulliseen tiukkuu
-
teen. Paina avainta alaspäin kahvan
päästä, jotta saat käyttöön lisää voimaa.
Kiristä pultit tähtikuviossa, kunnes
jokainen pultti on kiristetty kahdesti.
Katso pulttien oikea kiristysmomentti
luvun Tekniset tiedot kohdasta Pyörien ja
renkaiden kiristystiedot. Jos et ole varma
oikeasta kireydestä, tarkistuta pultit
momenttiavaimella jälleenmyyjän luona
tai huoltoasemalla.
5. Laske tunkkia kunnes se vapautuu. Poista pyörien kiilat. Kiinnitä rengasa -
vain takaisin tunkkiin ja aseta se vararen -
gaspaikkaan. Varmista kiinnitys
annetuilla välineillä. Vapauta seisonta -
jarru ennen kuin ajat ajoneuvoa.
6. Tarkista pyöränmutterien kiristysmo -
mentti 40 kilometrin (25 mailin) jälkeen
momenttiavaimella. Näin varmistat, että
kaikki mutterit ovat tiukasti kiinni pyörää
vasten.
EY-vaatimustenmukaisuusvakuutus
1. Allekirjoittanut valmistajan edustaja Francesco Andretta ilmoittaa, että alla
kuvatut koneet ja laitteet täyttävät kaikki
seuraavat vaatimukset:
Koneiden ja laitteiden EY-direktiivi
2006/42/EY
2. Koneiden ja laitteiden kuvaus.
a) Yleisnimi: haitaritunkki
b) Toiminto: ajoneuvon nostaminen
VAROITUS!
Jotta ajoneuvo ei luiskahtaisi tunkin
päältä, kiristä pyöränpultit lopulliseen
tiukkuuteen vasta, kun ajoneuvo on las -
kettu maahan. Tämän varoituksen noudat -
tamatta jättäminen voi johtaa vakaviin
vammoihin.
c) Malli -
koodi d) Malli
-
tiedot e) Tyyppi f) Työ
-
kuorma
B1
(521) Rene-
gade LVS10 1 250 kg
M1
(551) Kom
-
passi LVS11 1 500 kg
MP
(552) Kom
-
passi LVS12 1 500 kg
226 Fiat Toro LVS13 1 500 kg
20_MP_UG_FI_EU_t.book Page 208

209
3. Valmistaja (1):Proma S.p.a.
Rua Haeckel Ben Hur Salvador, 101
Bairro Cinco Contagem MG
Brasilia
Valmistajat (2):
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 San Nicola la Strada (Caserta)
ITALIA

4. Teknisen tiedoston koostava oikeushenkilö:

Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 San Nicola la Strada (Caserta)
ITALIA 5. Viittaukset yhdenmukaistettuihin stan
-
dardeihin: -
6. Muut standardit tai vaatimukset: ISO 8720
7. Paikka: Caserta
8. Päivämäärä: 25.1.2016 HUOMAUTUS:
Tämä vakuutus mitätöityy, mikäli laitteeseen
tehdään teknisiä tai toiminnallisia muutoksia
ilman valmistajan lupaa.
20_MP_UG_FI_EU_t.book Page 209

TOIMINTA HÄTÄTILANTEESSA
210
Saksan käännös
20_MP_UG_FI_EU_t.book Page 210

211
Tunkin käytön varotoimet
Käyttö- ja huoltokäsikirjaa täydennetään
tällä liitteellä, joka sisältää ohjeita myös
tunkin oikeaan käyttöön.Esimerkkitunkki
Huolto
Varmista, että matoruuviin ei keräänny
likaa.
Voitele matoruuvi hyvin.
Älä tee muutoksia tunkkiin.
VAROITUS!
Kun käytät kampea, varmista, että se pyö -
rii vapaasti eivätkä kätesi hankaa maata
vasten.
Tunkin liikkuvat osat, kuten matoruuvi ja
liitokset, voivat aiheuttaa vammoja. Vältä
niiden koskettamista. Puhdista tunkki
huolellisesti, jos se likaantuu rasvasta.
HUOMIO!
Tunkki on tarkoitettu vain renkaan vaihta -
miseen, jos rengas on puhjennut tai vauri -
oitunut ajoneuvossa, johon se on alun
perin asennettu, tai saman mallin muissa
ajoneuvoissa. Tunkin muu käyttö esimer -
kiksi toisten ajoneuvomallien tai muiden
esineiden nostamiseen on ehdottomasti
kielletty. Älä koskaan käytä tunkkia huolto-
tai korjaustöiden tekemiseen ajoneuvon
alla tai kesä- ja talvirenkaiden vaihtami -
seen. Älä koskaan mene nostetun ajoneu -
von alle. Jos ajoneuvon alla on tehtävä
korjaustöitä, ota yhteyttä valtuutettuun jäl -
leenmyyjään. Tunkin virheellinen sijoitta -
minen voi aiheuttaa ajoneuvon
putoamisen. Käytä tunkkia vain osoite -
tuissa paikoissa. Älä käytä tunkkia tarrassa
mainittuja kuormia suurempien kuormien
nostamiseen. Älä koskaan käynnistä tun -
killa nostetun ajoneuvon moottoria. Jos
ajoneuvoa nostetaan enemmän kuin on
tarpeen, siitä voi tulla epävakaa ja se voi
pudota rajusti. Nosta ajoneuvoa vain sen
verran kuin renkaan vaihtaminen vaatii.
1 – Kampi
2 – Matoruuvi
3 – Liitos
20_MP_UG_FI_EU_t.book Page 211

TOIMINTA HÄTÄTILANTEESSA
212
Tunkkia ei saa käyttää:
alle −40 °C:n lämpötiloissa
hiekkaisella tai mutaisella maalla
epätasaisella maalla
jyrkässä mäessä
ääriolosuhteissa: ukkosmyrskyissä, pyörre-
myrskyissä, lumimyrskyissä jne.
HUOMAUTUS:
Tunkkia ei tarvitse säätää.
Tunkkia ei voi korjata. Jos siihen tulee
vika, se on korvattava toisella alkuperäi -
sellä tunkilla.
Tunkkiin ei saa kiinnittää muita työkaluja
kuin sen kammen.
RENKAANPAIKKAUSSARJA
– LISÄVARUSTE
Auton varusteisiin voi kuulua renkaanpaik -
kaussarja. Renkaan kulutuspinnassa olevat
pienet enintään 6 mm:n (1/4 tuumaa) reiät
voidaan paikata renkaanpaikkaussarjalla.
Ylimääräisiä esineitä (esimerkiksi ruuveja ja
nauloja) ei saa irrottaa renkaasta. Renkaan -
paikkaussarjaa voi käyttää ulkolämpötilan ollessa enintään –20 °C (–4 °F). Tätä paik
-
kaussarjaa käyttämällä saadaan aikaan väli -
aikainen paikkaus, joka mahdollistaa
enintään 160 kilometrin (100 mailin )
matkan ajamisen nopeuden ollessa enintään
80 km/h (55 mph).
Renkaanpaikkaussarjan säilytys
Renkaanpaikkaussarjaa säilytetään tavara -
tilan pohjan alla takaistuimen takana.
1. Avaa takaluukku.
2. Nosta suojakansi tavaratilan pohjan kahvasta.
Tavaratilan pohjan kahva Renkaanpaikkaussarjan osat ja käyttö
Renkaanpaikkaussarjan osat
1 – Tilan valintanuppi
2 – Tiivisteaine-/ilmaletku
3 – Letkun tarvikkeet
4 – Tiivisteainepullo
5 – Virtaliitin
6 – Virtakytkin
7 – Tyhjennyspainike
8 – Painemittari
20_MP_UG_FI_EU_t.book Page 212

213(Jatkuu)
Tilanvalintanupin ja letkujen käyttö
Renkaanpaikkaussarjassa on seuraavat
symbolit, joilla ilmaistaan ilma- tai tiivisteai-
netilan valinta.
 Ilma-asennon valitseminen
Paina tilanvalintanuppi alas ja käännä se
tähän asentoon, kun haluat käyttää ilma -
pumppua.
 Tiivisteainetilan valitseminen
Paina tilanvalintanuppi alas ja käännä se
tähän asentoon, kun haluat lisätä tiivis -
teainetta ja täyttää renkaan.
 Virtapainikkeen käyttäminen
Kun haluat kytkeä renkaanpaikkaussar -
jan käyttöön, paina virtapainiketta ker -
ran. Kun haluat kytkeä
renkaanpaikkaussarjan pois käytöstä,
paina virtapainiketta uudestaan.
 Tyhjennyspainikkeen käyttäminen
Jos rengas ylipaineistuu, voit vähentää
renkaan ilmanpainetta painamalla tyh -
jennyspainiketta. Renkaanpaikkaussarjan käytön varotoimet
Vaihda renkaanpaikkaussarjan tiivisteai
-
nepullo ennen pullon etiketin oikeaan
alakulmaan painettua vanhenemispäivä-
määrää. Näin varmistat, että järjestelmä
toimii oikein. Katso lisätietoja tämän osion
kohdasta Tiivisteainepullon vaihtaminen.
Tiivisteainepullo on kertakäyttöinen ja se
on vaihdettava jokaisen käyttökerran
jälkeen. Hanki aina uudet osat välittö-
mästi valtuutetulta jälleenmyyjältä.
Mikäli renkaanpaikkaussarjan tiivisteaine
on nestemäistä, puhtaalla vedellä kostu -
tettu pyyhe riittää sen poistamiseen
ajoneuvon, renkaiden ja pyörien osista.
Kun tiivisteaine on kuivunut, se voidaan
irrottaa helposti ja hävittää asianmukai -
sesti.
Taataksesi parhaan mahdollisen
toiminnan varmista, että renkaan venttiili -
varressa ei ole roskia, ennen kuin liität
siihen renkaanpaikkaussarjan.
Voit käyttää renkaanpaikkaussarjan ilma-
pumppua polkupyörän renkaiden täyttämi -
seen. Pakkauksessa on myös kaksi neulaa
pallojen, uimapatjojen ja vastaavien ilma-
täytteisten esineiden täyttämiseen. Neulat
sijaitsevat tarvikesäilytyslokerossa ilma- pumpun pohjassa. Käytä täyttämiseen
kuitenkin vain ilmapumppua. Varmista,
että tilanvalintakytkin on ilma-tilassa,
jotta et syötä vahingossa tiivistysainetta.
Renkaanpaikkaussarjan tiivisteaine on
tarkoitettu vain renkaan kulutuspinnalla
sijaitsevien, halkaisijaltaan alle 6 mm:n
(1/4 tuuman) reikien paikkaamiseen.
Älä nosta tai kanna renkaanpaikkaussarjaa
letkuista kiinni pitäen.
VAROITUS!
Älä korjaa rengasta ajoneuvon liikenteen
puoleisella sivulla. Siirry riittävän
kauaksi tiestä, jotta ohi kulkevat
ajoneuvot eivät vaarantaisi turvallisuut
-
tasi, kun käytät renkaanpaikkaussarjaa.
Älä käytä renkaanpaikkaussarjaa äläkä
aja ajoneuvoa seuraavissa olosuhteissa:
Jos reikä renkaan kulutuspinnassa
on noin 6 mm (1/4 tuumaa) tai suurempi.
Jos renkaassa on sivuseinän vauri -
oita.
Jos renkaassa on vaurioita hyvin
alhaisella rengaspaineella ajami-
sesta.
20_MP_UG_FI_EU_t.book Page 213

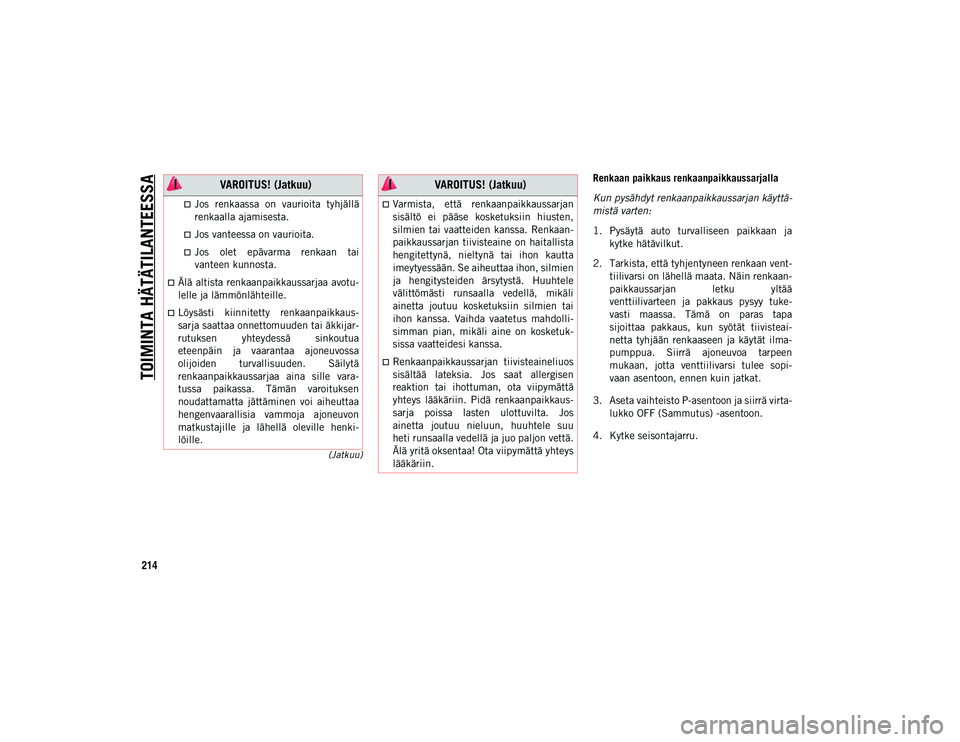

TOIMINTA HÄTÄTILANTEESSA
214
(Jatkuu)
Renkaan paikkaus renkaanpaikkaussarjalla
Kun pysähdyt renkaanpaikkaussarjan käyttä-
mistä varten:
1. Pysäytä auto turvalliseen paikkaan ja kytke hätävilkut.
2. Tarkista, että tyhjentyneen renkaan vent -
tiilivarsi on lähellä maata. Näin renkaan -
paikkaussarjan letku yltää
venttiilivarteen ja pakkaus pysyy tuke -
vasti maassa. Tämä on paras tapa
sijoittaa pakkaus, kun syötät tiivisteai -
netta tyhjään renkaaseen ja käytät ilma -
pumppua. Siirrä ajoneuvoa tarpeen
mukaan, jotta venttiilivarsi tulee sopi -
vaan asentoon, ennen kuin jatkat.
3. Aseta vaihteisto P-asentoon ja siirrä virta -
lukko OFF (Sammutus) -asentoon.
4. Kytke seisontajarru.
Jos renkaassa on vaurioita tyhjällä
renkaalla ajamisesta.
Jos vanteessa on vaurioita.
Jos olet epävarma renkaan tai
vanteen kunnosta.
Älä altista renkaanpaikkaussarjaa avotu -
lelle ja lämmönlähteille.
Löysästi kiinnitetty renkaanpaikkaus-
sarja saattaa onnettomuuden tai äkkijar -
rutuksen yhteydessä sinkoutua
eteenpäin ja vaarantaa ajoneuvossa
olijoiden turvallisuuden. Säilytä
renkaanpaikkaussarjaa aina sille vara-
tussa paikassa. Tämän varoituksen
noudattamatta jättäminen voi aiheuttaa
hengenvaarallisia vammoja ajoneuvon
matkustajille ja lähellä oleville henki -
löille.
VAROITUS! (Jatkuu)
Varmista, että renkaanpaikkaussarjan
sisältö ei pääse kosketuksiin hiusten,
silmien tai vaatteiden kanssa. Renkaan -
paikkaussarjan tiivisteaine on haitallista
hengitettynä, nieltynä tai ihon kautta
imeytyessään. Se aiheuttaa ihon, silmien
ja hengitysteiden ärsytystä. Huuhtele
välittömästi runsaalla vedellä, mikäli
ainetta joutuu kosketuksiin silmien tai
ihon kanssa. Vaihda vaatetus mahdolli -
simman pian, mikäli aine on kosketuk-
sissa vaatteidesi kanssa.
Renkaanpaikkaussarjan tiivisteaineliuos
sisältää lateksia. Jos saat allergisen
reaktion tai ihottuman, ota viipymättä
yhteys lääkäriin. Pidä renkaanpaikkaus-
sarja poissa lasten ulottuvilta. Jos
ainetta joutuu nieluun, huuhtele suu
heti runsaalla vedellä ja juo paljon vettä.
Älä yritä oksentaa! Ota viipymättä yhteys
lääkäriin.
VAROITUS! (Jatkuu)
20_MP_UG_FI_EU_t.book Page 214
