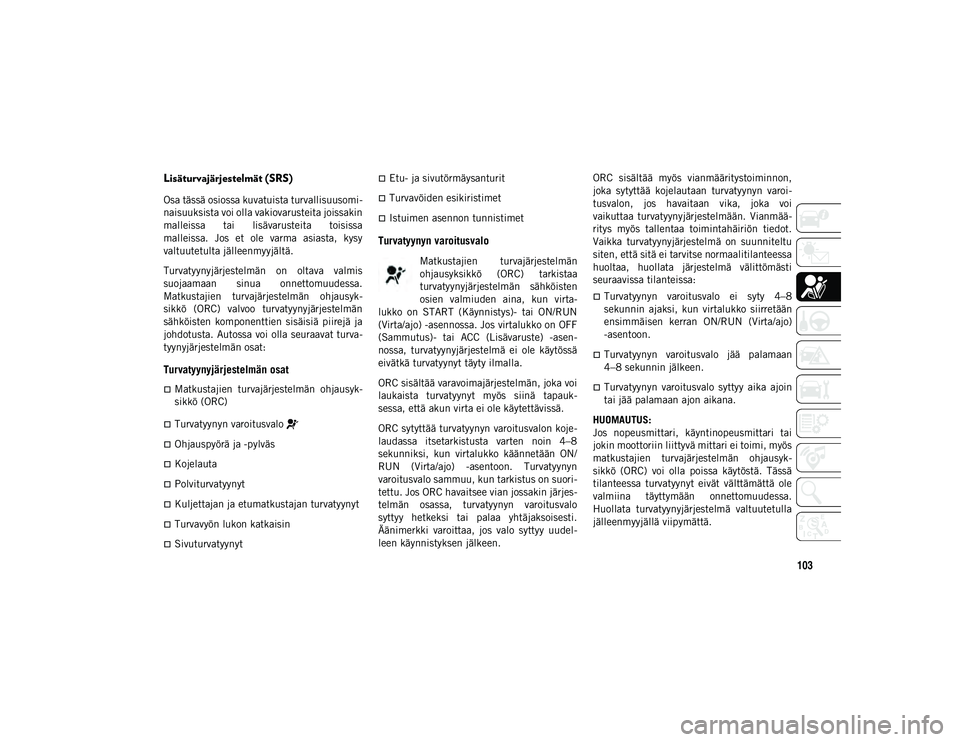

Lisäturvajärjestelmät (SRS)
Osa tässä osiossa kuvatuista turvallisuusomi-
naisuuksista voi olla vakiovarusteita joissakin
malleissa tai lisävarusteita toisissa
malleissa. Jos et ole varma asiasta, kysy
valtuutetulta jälleenmyyjältä.
Turvatyynyjärjestelmän on oltava valmis
suojaamaan sinua onnettomuudessa.
Matkustajien turvajärjestelmän ohjausyk -
sikkö (ORC) valvoo turvatyynyjärjestelmän
sähköisten komponenttien sisäisiä piirejä ja
johdotusta. Autossa voi olla seuraavat turva -
tyynyjärjestelmän osat:
Turvatyynyjärjestelmän osat
Matkustajien turvajärjestelmän ohjausyk-
sikkö (ORC)
Turvatyynyn varoitusvalo
Ohjauspyörä ja -pylväs
Kojelauta
Polviturvatyynyt
Kuljettajan ja etumatkustajan turvatyynyt
Turvavyön lukon katkaisin
Sivuturvatyynyt
Etu- ja sivutörmäysanturit
Turvavöiden esikiristimet
Istuimen asennon tunnistimet
Turvatyynyn varoitusvalo
Matkustajien turvajärjestelmän
ohjausyksikkö (ORC) tarkistaa
turvatyynyjärjestelmän sähköisten
osien valmiuden aina, kun virta -
lukko on START (Käynnistys)- tai ON/RUN
(Virta/ajo) -asennossa. Jos virtalukko on OFF
(Sammutus)- tai ACC (Lisävaruste) -asen -
nossa, turvatyynyjärjestelmä ei ole käytössä
eivätkä turvatyynyt täyty ilmalla.
ORC sisältää varavoimajärjestelmän, joka voi
laukaista turvatyynyt myös siinä tapauk -
sessa, että akun virta ei ole käytettävissä.
ORC sytyttää turvatyynyn varoitusvalon koje -
laudassa itsetarkistusta varten noin 4–8
sekunniksi, kun virtalukko käännetään ON/
RUN (Virta/ajo) -asentoon. Turvatyynyn
varoitusvalo sammuu, kun tarkistus on suori -
tettu. Jos ORC havaitsee vian jossakin järjes -
telmän osassa, turvatyynyn varoitusvalo
syttyy hetkeksi tai palaa yhtäjaksoisesti.
Äänimerkki varoittaa, jos valo syttyy uudel -
leen käynnistyksen jälkeen. ORC sisältää myös vianmääritystoiminnon,
joka sytyttää kojelautaan turvatyynyn varoi
-
tusvalon, jos havaitaan vika, joka voi
vaikuttaa turvatyynyjärjestelmään. Vianmää -
ritys myös tallentaa toimintahäiriön tiedot.
Vaikka turvatyynyjärjestelmä on suunniteltu
siten, että sitä ei tarvitse normaalitilanteessa
huoltaa, huollata järjestelmä välittömästi
seuraavissa tilanteissa:
Turvatyynyn varoitusvalo ei syty 4–8
sekunnin ajaksi, kun virtalukko siirretään
ensimmäisen kerran ON/RUN (Virta/ajo)
-asentoon.
Turvatyynyn varoitusvalo jää palamaan
4–8 sekunnin jälkeen.
Turvatyynyn varoitusvalo syttyy aika ajoin
tai jää palamaan ajon aikana.
HUOMAUTUS:
Jos nopeusmittari, käyntinopeusmittari tai
jokin moottoriin liittyvä mittari ei toimi, myös
matkustajien turvajärjestelmän ohjausyk -
sikkö (ORC) voi olla poissa käytöstä. Tässä
tilanteessa turvatyynyt eivät välttämättä ole
valmiina täyttymään onnettomuudessa.
Huollata turvatyynyjärjestelmä valtuutetulla
jälleenmyyjällä viipymättä.
20_MP_UG_FI_EU_t.book Page 103

TURVALLISUUS
104
(Jatkuu)
Ylimääräinen turvatyynyjen varoitusvalo
Jos turvatyynyjen varoitusvalon toiminnassa
on häiriö, joka saattaa vaikuttaa turvajärjes-
telmän toimintaan, ylimääräinen turvatyy -
nyjen varoitusvalo syttyy kojetauluun.
Ylimääräinen turvatyynyjen varoitusvalo
palaa, kunnes vika on korjattu. Lisäksi yksit -
täinen merkkiääni ilmoittaa, että ylimää -
räinen turvatyynyjen varoitusvalo on syttynyt
ja vika on havaittu. Mikäli ylimääräinen
turvatyynyjen varoitusvalo vilkkuu tai palaa
jatkuvasti ajon aikana, vie auto välittömästi
valtuutetun jälleenmyyjän tarkistettavaksi.
Katso lisätietoja ylimääräisestä turvatyynyjen
varoitusvalosta tämän käyttöoppaan luvusta
Kojelauta ja mittaristo.
Etuturvatyynyt
Autossa on etuturvatyynyt ja lantio-/olkavyöt
kuljettajalle ja etumatkustajalle. Etuturva -
tyynyt täydentävät turvavyöjärjestelmää.
Kuljettajan etuturvatyyny on asennettu
ohjauspyörän keskiosaan. Matkustajan
etuturvatyyny on kojelaudassa hansikaslo -
keron yläpuolella. Turvatyynyjen suojakan -
sissa on merkintä SRS AIRBAG tai AIRBAG.
Etuturvatyynyjen ja polviturvatyynyjen sijainnit
VAROITUS!
Älä jätä turvatyynyn varoitusvaloa huo -
miotta, koska se saattaa merkitä sitä, että
turvatyynyjärjestelmä ei toimi törmäysti -
lanteessa. Jos valo ei syty hetkeksi poltti -
mon tarkistamista varten käynnistyksen
aikana, palaa yhtäjaksoisesti moottorin
käynnistyksen jälkeen tai syttyy ajon
aikana, tarkistuta turvatyynyjärjestelmä
valtuutetussa jälleenmyyntiliikkeessä välit -
tömästi.

1 – Kuljettajan ja matkustajan etuturvatyynyt

2 – Matkustajan polvisuoja
3 – Kuljettajan polviturvatyyny
VAROITUS!

Jos olet liian lähellä ohjauspyörää tai koje -
lautaa etuturvatyynyn lauetessa, voit louk -
kaantua vakavasti tai menehtyä.
Turvatyynyt tarvitsevat tilaa voidakseen
täyttyä. Pidä istuin riittävän takana, nojaa
selkänojaan ja ojenna käsivarret, jotta
yletyt ohjauspyörään tai kojelautaan.

ÄLÄ KOSKAAN käytä selkä menosuun -
taan asennettavaa turvaistuinta istui -
mella, jonka edessä on AKTIIVINEN
TURVATYYNY. Se voi aiheuttaa
LAPSELLE HENGENVAARALLISIA
VAMMOJA.
On suositeltavaa, että lapsi matkustaa
aina turvaistuimessa takaistuimella, joka
on parhaiten suojattu paikka onnetto-
muustilanteessa.
20_MP_UG_FI_EU_t.book Page 104

105
(Jatkuu)
Kuljettajan ja etumatkustajan turvatyynyjen
ominaisuudet
Etuistuimien turvatyynyjärjestelmässä on
monivaiheisesti toimivat kuljettajan ja
etumatkustajan turvatyynyt. Järjestelmä
toimii matkustajien turvajärjestelmän
ohjausyksikön (ORC) määrittämän
törmäyksen vakavuuden ja tyypin perus-teella. Ohjausyksikkö vastaanottaa tietoja
auton etuosassa olevilta törmäysantureilta
(lisävaruste) tai muilta järjestelmän osilta.
Ensimmäisen vaiheen täyttömekanismi
laukeaa välittömästi turvatyynyn täyttymisen
aiheuttavan törmäyksen aikana. Vähemmän
vakavissa törmäystilanteissa käytetään
vähemmän tehoa. Vakavammissa törmäysti
-
lanteissa käytetään enemmän tehoa.
Ajoneuvossa voi olla kuljettajan ja etumat -
kustajan turvavyön lukon katkaisin, joka
havaitsee, jos kuljettajan tai etumatkustajan
turvavyö ei ole kiinnitetty. Turvavyön lukon
katkaisin saattaa vaikuttaa etuturvatyynyjen
täyttymismäärään.
Autossa saattaa olla kuljettajan ja/tai
etumatkustaja istuimen asentoanturit, jotka
voivat säätää etuturvatyynyjen täyttymis -
määrää istuimen asennon perusteella.
Etuturvatyynyjen toiminta
Etuturvatyynyt on suunniteltu lisäämään
turvallisuutta turvavyön ohella. Etuturvatyy -
nyjen ei oleteta vähentävän taka-, sivu- tai
kaatumistörmäysten aiheuttamien
vammojen riskiä. Etuturvatyynyt eivät laukea
kaikissa etutörmäyksissä, mukaan lukien
törmäykset, jotka voivat vaurioittaa
ajoneuvoa huomattavasti. Tällaisia
Jos lasta on jostain syystä kuljetettava
etumatkustajan istuimella selkä
menosuuntaan asennettavassa turvais-
tuimessa, matkustajan puolen etuturva-
tyyny on kytkettävä pois käytöstä.
Varmista aina, että turvatyynyn poiskyt -
kennän merkkivalo palaa, kun käytät
etuistuimella turvaistuinta. Matkustajan
istuin on lisäksi siirrettävä mahdolli -
simman taakse, jotta turvaistuin ei osu
kojelautaan.
Laukeava matkustajan etuturvatyyny voi
aiheuttaa hengenvaarallisia vammoja
12-vuotiaille ja sitä nuoremmille
lapsille, vaikka lapsi olisi selkä
menosuuntaan asennetussa turvaistui -
messa.
VAROITUS! (Jatkuu)
VAROITUS!
Kojelaudalle tai ohjauspyörälle ei saa
asettaa esineitä siten, että ne ovat turva-
tyynyn päällä tai sen välittömässä lähei -
syydessä. Nämä esineet voivat aiheuttaa
vaaratilanteen auton joutuessa törmäys-
tilanteeseen, jossa turvatyyny täyttyy.
Älä sijoita mitään turvatyynyjen suoja-
kansien päälle tai niiden ympärille äläkä
yritä avata suojakansia. Saatat vauri -
oittaa turvatyynyjä ja loukkaantua onnet -
tomuustilanteessa, koska turvatyynyt
eivät ole enää toimintakuntoisia. Turva-
tyynyjen suojakannet aukeavat vain
silloin, kun turvatyynyt täyttyvät.
Pelkän turvatyynyn varaan jättäytyminen
saattaa johtaa vakavaan loukkaantumi -
seen törmäystilanteessa. Turvatyynyt on
suunniteltu pitämään sinut paikoillaan
yhdessä turvavyön kanssa. Turvatyynyt
eivät täyty kaikissa törmäystilanteissa.
Käytä turvavyötä aina, vaikka autossa
olisi turvatyyny.
VAROITUS! (Jatkuu)
20_MP_UG_FI_EU_t.book Page 105

TURVALLISUUS
106
(Jatkuu)
törmäyksiä voivat olla mm. törmäykset
pylväisiin, rekkojen alatukirakenteisiin ja
törmäykset tietyissä kulmissa.
Etuturvatyynyt voivat toisaalta laueta
törmäyksen tyypistä ja törmäyskohdasta riip-
puen törmäyksissä, joissa ajoneuvon etuosa
vahingoittuu vain hieman, mutta joiden
hidastava voima on suuri.
Koska turvatyynyjen tunnistimet mittaavat
ajoneuvon hidastumista tietyllä aikavälillä,
ajoneuvon nopeus ja vaurio sinällään eivät
osoita selkeästi, milloin turvatyynyn tulisi
laueta ja milloin ei.
Turvavyöt suojaavat kuljettajaa ja matkus -
tajia kaikissa törmäyksissä. Ne myös pitävät
kuljettajan ja matkustajat oikeassa asen -
nossa, riittävän kaukana täyttyvästä turvatyy -
nystä.
Kun matkustajien turvajärjestelmän
ohjausyksikkö havaitsee törmäyksen, joka
edellyttää etuturvatyynyjen täyttymistä, se
ilmoittaa siitä täyttöyksiköille. Etuturva -
tyynyt täyttyvät suurella määrällä myrkytöntä
kaasua.
Ohjauspyörän keskiosan kansi ja kojelaudan
matkustajanpuoleinen yläosa avautuvat ja
siirtyvät sivuun, kun turvatyynyt täyttyvät. Etuturvatyynyt täyttyvät kokonaan silmänrä
-
päystä nopeammin. Etuturvatyynyt tyhje -
nevät nopeasti ja pitävät samanaikaisesti
kuljettajaa ja etumatkustajaa paikoillaan.
Matkustajan turvatyyny pois käytöstä
-toiminto – lisävaruste
Tämän toiminnon avulla kuljettaja voi ottaa
matkustajan etuturvatyynyn pois käytöstä,
jos etuistuimelle on kiinnitettävä turvaistuin.
Ota matkustajan etuturvatyyny pois käytöstä
vain, jos turvaistuin on jostakin syystä ehdot -
tomasti kiinnitettävä etuistuimelle. Alle
12-vuotiaiden lasten tulee aina matkustaa
takaistuimella (jos autossa on sellainen)
asianmukaisesti kiinnitettyinä. Onnetto -
muustilastojen mukaan lapsen on turvalli -
sempaa matkustaa asianmukaisessa
turvalaitteessa taka- kuin etuistuimella.
(Katso lisätietoja tämän luvun kohdasta
Turvaistuimet.)
Matkustajan etuturvatyyny voidaan ottaa
käyttöön tai pois käytöstä mittariston näytön
valikossa. Lisätietoja mittariston näytöstä on
luvun Kojelauta ja mittaristo kohdassa Mitta-
riston näyttö.
VAROITUS!
Kun matkustajan etuturvatyynyn asetuk-
sena on DISABLED (OFF) (Pois
käytöstä), matkustajan turvatyyny on
pois käytöstä eikä laukea törmäystilan -
teessa.
Kun matkustajan etuturvatyynyn asetuk-
sena on DISABLED (OFF) (Pois
käytöstä), etuturvatyyny ei suojaa etuis-
tuimen matkustajaa.
Älä asenna turvaistuinta etuistuimelle,
ellei kojelaudan keskiryhmän matkus-
tajan etuturvatyynyn DISABLED (OFF)
(Pois käytöstä) -merkkivalo pala.
Merkkivalo palaa, kun matkustajan
etuturvatyynyn asetuksena on DISA -
BLED (OFF) (Pois käytöstä).
Onnettomuustilanteessa kuljettaja ja
matkustajat ovat vaarassa loukkaantua
vakavasti, jos he eivät käytä turvavöitä.
Henkilöt, jotka eivät käytä turvavöitä,
voivat iskeytyä auton sisäosia tai muita
matkustajia päin tai sinkoutua ulos
autosta. Varmista aina, että kaikki
autossa olevat henkilöt käyttävät turva-
vöitä.
VAROITUS! (Jatkuu)
20_MP_UG_FI_EU_t.book Page 106

107
Matkustajan turvatyyny pois käytöstä -toiminto
sisältää seuraavat osat:
Matkustajien turvajärjestelmän ohjausyk-
sikkö (ORC)
 Matkustajan turvatyynyn OFF (Pois
käytöstä) -merkkivalo – kojelaudan keski -
ryhmässä sijaitseva keltainen merkkivalo
 Matkustajan turvatyynyn ON (Käytössä)
-merkkivalo – kojelaudan keskiryhmässä
sijaitseva keltainen merkkivalo
 Turvatyynyn varoitusvalo – mittariston
näytössä sijaitseva keltainen varoitusvalo
Matkustajien turvajärjestelmän ohjausyk -
sikkö (ORC) tarkistaa turvatyynyjärjestelmän
sähköisten osien valmiuden aina, kun virta -
lukko on START (Käynnistys)- tai ON/RUN
(Virta/ajo) -asennossa. ORC sytyttää koje -
laudan keskiryhmässä sijaitsevan matkus -
tajan turvatyynyn OFF (Pois käytöstä)
-merkkivalon ja matkustajan turvatyynyn ON
(Käytössä) -merkkivalon itsetarkistusta
varten noin 5–8 sekunnin ajaksi, kun virta -
lukko käännetään START (Käynnistys)- tai
ON/RUN (Virta/ajo) -asentoon. Itsetarkis -
tuksen jälkeen merkkivalo ilmaisee kuljetta -
jalle ja matkustajalle matkustajan etuturvatyynyn tilan. Huollata turvatyynyjär
-
jestelmä välittömästi seuraavissa tilanteissa:
Merkkivalot eivät syty itsetarkistusta
varten, kun virtalukko käännetään START
(Käynnistys)- tai ON/RUN (Virta/ajo)
-asentoon.
Merkkivalot jäävät palamaan auton käyn -
nistyksen jälkeen.
Kumpikaan merkkivaloista ei pala auton
käynnistyksen jälkeen.
Merkkivalot syttyvät ajon aikana.
Merkkivalot sammuvat ajon aikana.
Itsetarkistuksen jälkeen vain toisen matkus -
tajan turvatyynyn merkkivaloista tulee palaa
kerrallaan.
Matkustajan turvatyynyn OFF (Pois käytöstä)
-merkkivalo
Matkustajan turvatyynyn OFF (Pois käytöstä)
-merkkivalo on kojelaudan keskiryhmässä
sijaitseva keltainen merkkivalo, joka ilmaisee
kuljettajalle ja etumatkustajalle, milloin
matkustajan etuturvatyyny on otettu pois
käytöstä. Kojelaudan keskiryhmässä sijait -
seva matkustajan turvatyynyn OFF (Pois
käytöstä) -merkkivalo palaa sen merkiksi,
että matkustajan etuturvatyyny ei laukea
törmäyksen yhteydessä. ÄLÄ oleta, että
matkustajan etuturvatyyny on otettu pois
käytöstä, ellei kojelaudan keskiryhmässä
sijaitseva matkustajan turvatyynyn OFF (Pois
käytöstä) -merkkivalo pala.
VAROITUS!
Jos jokin edellä mainituista tilanteista
esiintyy merkkinä matkustajan etuturvatyy -
nyn merkkivalon toimintahäiriöstä, mat -
kustajan etuturvatyynyn asetuksena säilyy
viimeksi valittu tila (pois käytöstä tai käy -
tössä).
20_MP_UG_FI_EU_t.book Page 107

TURVALLISUUS
108
(Jatkuu)
Matkustajan turvatyynyn ON (Käytössä)
-merkkivalo
Matkustajan turvatyynyn ON (Käytössä)
-merkkivalo on kojelaudan keskiryhmässä
sijaitseva keltainen merkkivalo, joka ilmaisee
kuljettajalle ja etumatkustajalle, milloin
matkustajan etuturvatyyny on käytössä.
Kojelaudan keskiryhmässä sijaitseva
matkustajan turvatyynyn ON (Käytössä)
-merkkivalo palaa sen merkiksi, että
matkustajan etuturvatyyny laukeaa turva -
tyynyn täyttymisen aiheuttavan törmäyksen
aikana. ÄLÄ oleta, että matkustajan etuturva -
tyyny on otettu käyttöön, ellei kojelaudan
keskiryhmässä sijaitseva matkustajan turva -
tyynyn ON (Käytössä) -merkkivalo pala. VAROITUS!

ÄLÄ KOSKAAN käytä selkä menosuuntaan
asennettavaa turvaistuinta istuimella,
jonka edessä on AKTIIVINEN TURVA -
TYYNY. Se voi aiheuttaa LAPSELLE
HENGENVAARALLISIA VAMMOJA.

On suositeltavaa, että lapsi matkustaa
aina turvaistuimessa takaistuimella, joka
on parhaiten suojattu paikka onnetto-
muustilanteessa.
Jos lasta on jostain syystä kuljetettava
etumatkustajan istuimella selkä
menosuuntaan asennettavassa turvais-
tuimessa, matkustajan puolen etuturva-
tyyny on kytkettävä pois käytöstä.
Varmista aina, että turvatyynyn poiskyt -
kennän merkkivalo palaa, kun käytät
etuistuimella turvaistuinta. Matkustajan
istuin on lisäksi siirrettävä mahdolli -
simman taakse, jotta turvaistuin ei osu
kojelautaan.
Laukeava matkustajan etuturvatyyny voi
aiheuttaa hengenvaarallisia vammoja
12-vuotiaille ja sitä nuoremmille
lapsille, vaikka lapsi olisi selkä
menosuuntaan asennetussa turvaistui -
messa.
12-vuotiaiden ja sitä nuorempien lasten
on aina matkustettava takaistuimella ja
käytettävä turvavyötä.
VAROITUS! (Jatkuu)
20_MP_UG_FI_EU_t.book Page 108

109
Matkustajan etuturvatyynyn ottaminen pois käytöstä
Voit ottaa matkustajan etuturvatyynyn pois käytöstä mittariston näytön päävalikon kautta. Pääset valikkoon ohjauspyörän ylä- ja alanuolipai-
nikkeilla. Toimi sitten seuraavasti:
Toiminto Informaatio
Siirry kohtaan Vehicle Setup (Ajoneuvon asetukset).
Siirry Vehicle Settings (Ajoneuvon asetukset) -valikkoon painamalla
ohjauspyörän OK-painiketta.
Siirry ohjauspyörän nuolipainikkeilla kohtaan Security (Suojaus).
Valitse Security (Suojaus) ohjauspyörän OK-painikkeella.
Valitse Passenger AIRBAG (Matkustajan turvatyyny) ohjauspyörän
OK-painikkeella.
Siirry kohtaan Passenger AIRBAG OFF (Matkustajan turvatyyny pois
käytöstä) . HUOMAUTUS:
Jos matkustajan etuturvatyynyn asetuksena oli ennestään ENABLED
(ON) (Käytössä), selaa alaspäin, jotta voit valita kohdan OFF (Pois
käytöstä).
Valitse Passenger AIRBAG OFF (Matkustajan turvatyyny pois käy -
töstä) ohjauspyörän OK-painikkeella.
20_MP_UG_FI_EU_t.book Page 109

TURVALLISUUS
110
Toimi yllä olevan taulukon ohjeiden mukaisesti, kun haluat ottaa matkustajan etuturvatyynyn pois käytöstä. Kojelaudan keskiryhmässä sijait-
seva matkustajan turvatyynyn OFF (Pois käytöstä) -merkkivalo palaa sen merkiksi, että matkustajan etuturvatyyny ei laukea törmäyksen
yhteydessä. Vahvista valinta siirtymällä kohtaan YES (Kyllä).
Valitse YES (Kyllä) ohjauspyörän OK-painikkeella.
HUOMAUTUS:
Jos tätä vaihetta ei suoriteta yhden minuutin kuluessa, toiminto
katkaistaan ja se on toistettava uudelleen.
Kun matkustajan etuturvatyyny on poistettu käytöstä, tämä vahviste-
taan äänimerkillä ja matkustajan turvatyynyn OFF (Pois käytöstä)
-merkkivalo syttyy 4–5 sekunnin ajaksi.
Matkustajan turvatyynyn OFF (Pois käytöstä) -merkkivalo jää
palamaan kojelaudan keskiryhmään ja ilmaisee kuljettajalle ja etu -
matkustajalle, että matkustajan etuturvatyyny on otettu pois käy -
töstä.
Toiminto Informaatio
20_MP_UG_FI_EU_t.book Page 110
