63
Varningslampa för låg bränslenivå

Beroende på om bränsletankens
storlek är 13,5 gal (51 l) eller 15,8 gal
(60 l) tänds indikatorn för låg bränsle-
nivå när bränslenivån sjunker under
1,5 gal (5,6 l) respektive 1,7 gal (6,6 l).

Varningslampa för låg spolarvätskenivå –
tillval
Varningslampa tänds när spolarvät -
skenivån är låg.
Motorkontroll/felindikatorlampa (MIL)
Motorkontroll/felindikatorlampan
(MIL) är en del av fordonets diag -
nossystem, kallat OBD ll, vilket
övervakar motorns och den automa -
tiska växellådans styrsystem. Varnings -
lampan tänds när tändningsnyckeln är i läget
ON/RUN (på/kör) innan motorn startas. Om
lampan inte tänds när tändningslåset vrids
från OFF (av) till ON/RUN (på/körning) måste
orsaken omgående kontrolleras.

Vissa tillstånd, som vid löst eller saknat tank -
lock, dålig bränslekvalitet osv., kan medföra
att lampan tänds efter att motorn startats.
Service ska utföras på fordonet om lampan förblir tänd under flera av dina normala dagliga
körningar. I de flesta situationer kan fordonet
köras som vanligt och behöver inte bogseras.

Om lampan för felindikatorn blinkar när
motorn är igång kan det betyda att ett allvar
-
ligt fel har uppstått som kan leda till
omedelbar förlust av motoreffekt eller allvar -
liga skador på katalysatorn. Service bör
utföras på fordonet av en auktoriserad återför -
säljare så fort som möjligt om detta inträffar.

AdBlue® (UREA) varningslampa för fel på
insprutningssystemet – tillval

Den här varningslampan tänds till -
sammans med ett särskilt medde -
lande på displayen (i förekommande
fall) om en okänd vätska som inte
överensstämmer med acceptabla egenskaper
sprutas in, eller om en genomsnittlig förbruk -
ning av AdBlue® (UREA) på mer än 50%
upptäcks. Kontakta en auktoriserad återför -
säljare så snart som möjligt.

Om problemet inte är löst visas ett särskilt
meddelande på kombinationsinstrument när
ett visst tröskelvärde nås tills det inte längre
går att starta motorn.
När ca 200 km (125 miles) återstår tills
tanken för AdBlue® (UREA) är tom visas ett
kontinuerligt meddelande på instrumentpa -
nelen, åtföljt av en summersignal (tillval).
Varningslampa för service av adaptiv farthål -
lare – tillval
Den här lampan tänds när en
adaptiv farthållare (ACC) inte fung -
erar och kräver service. Se avsnittet
”Adaptiv farthållare (ACC)” i ”Start
och körning” för mer information.

VARNING!

En felaktig katalysator, enligt ovan, kan nå
högre temperaturer än vid normala
förhållanden. Det kan orsaka brand om man
kör sakta eller parkerar ovanför lättantänt
material som torrt gräs, trä eller papper. Det
kan resultera i att förare, passagerare eller
andra kan skadas allvarligt eller omkomma.

FÖRSIKTIGHETSUPPMANING!

Fortsatt körning med felindikatorlampan
(MIL) tänd kan orsaka skada på fordonets
styrsystem. Det kan också påverka fordonets
bränsleförbrukning och körbarhet. Om
felindikatorlampan blinkar är allvarlig
katalysatorskada och effektförlust nära
förestående. Omedelbar reparation krävs.

2020_JEEP_MP_UG_EE.book Page 63

FÖRSTÅ INSTRUMENTPANELEN
64
Varningslampa för service av fyrhjulsdriften
– tillval
Varningslampan tänds för att visa
på fel på systemet för fyrhjulsdrift.
Om lampan förblir tänd eller tänds
under körning innebär det att
systemet för fyrhjulsdrift inte fungerar
korrekt och att service behöver utföras. Kör
till närmaste serviceverkstad och få
problemet undersökt och åtgärdat.
Service av framåtkrockvarningslampan
(FCW) – tillval
Den här varningslampan tänds för
att indikera ett fel i framåtkrockvar -
ningssystemet. Kontakta en aukto -
riserad återförsäljare för service.
Se avsnittet ”Framåtkrockvarning (FCW)” i
”Säkerhet” för mer information.
Varningslampa för service av stopp-/start -
system – tillval

Varningslampan tänds när stopp-/
startsystemet inte fungerar som det
ska och kräver service. Kontakta en
auktoriserad återförsäljare för service.

Varningslampa för övervakningssystem för
däcktryck (TPMS)
Varningslampan tänds och ett
meddelande visas för att ange att
däcktrycket är lägre än det rekom -
menderade värdet och/eller att
långsam tryckförlust sker. I dessa fall kan
inte optimal däckhållbarhet och bränsleför -
brukning garanteras.
Om ett eller flera däck är i ovan nämnda till -
stånd, visar displayen indikationer som
motsvarar varje däck.
Varje däck, inklusive reservdäcket (tillval),
ska kontrolleras varje månad när däcket är
kallt och fyllas till det däcktryck som rekom -
menderas av fordonets tillverkare på en
dekal eller däcktrycksetikett på fordonet. Om fordonet har däck med en annan dimension
än den dimension som anges på dekalen
eller på däcktrycksetiketten, ta reda på
lämpligt däcktryck för dessa däck.
För extra säkerhet har fordonet utrustats med
ett övervakningssystem för däcktryck (Tire
Pressure Monitoring System – TPMS) som
anger när det är för lågt tryck i ett eller flera
däck. När indikatorlampan för lågt däcktryck
tänds, stanna och kontrollera däcken och fyll
på luft till korrekt tryck så snart som möjligt.
Körning på däck med mycket lågt däcktryck
gör att däcket överhettas och det kan leda till
att däcket går sönder. För lågt däcktryck ökar
fordonets bränsleförbrukning, minskar
däckets livslängd och påverkar fordonets
köregenskaper och bromsförmåga.
Observera att TPMS inte är en ersättning för
normalt däckunderhåll. Det är förarens
ansvar att hålla korrekt tryck i däcken, även
om trycket inte är så lågt att indikatorlampan
för lågt däcktryck (TPMS) tänds.

Fordonet har även utrustats med en
TPMS-felindikator som visar när det är fel i
systemet. TPMS-felindikatorn är kombinerad
med indikatorn för lågt däcktryck. När systemet
känner av ett fel blinkar indikatorlampan i cirka
en minut och förblir sedan tänd. Sekvensen är

FÖRSIKTIGHETSUPPMANING!

Fortsätt inte att köra med ett eller fler
punkterade däck eftersom köregenskaperna
kan försämras. Stanna fordonet och undvik
häftig inbromsning och styrning. Om du får
punktering ska du omedelbart reparera med
däckreparationssatsen och kontakta en
auktoriserad återförsäljare så snart som
möjligt.

2020_JEEP_MP_UG_EE.book Page 64

65

densamma varje gång motorn startas så länge
som felet är kvar. När felindikatorn är tänd kan
det hända att systemet inte kan känna av eller
signalera lågt däcktryck som det ska. TPMS-fel
kan inträffa av ett antal anledningar, t.ex.
montering av nya eller annorlunda däck eller
fälgar på fordonet som förhindrar att TPMS
fungerar som det ska. Kontrollera alltid
TPMS-felindikatorn när ett eller flera däck eller
fälgar på fordonet har bytts ut för att vara säker
på att de nya däcken eller fälgarna inte
påverkar TPMS-systemets funktion.
Varningslampa för dragkroksfel – tillval
Den här lampan tänds när ett fel
uppstått med dragkroken. Kontakta
en auktoriserad återförsäljare för
service.
Gula indikatorlampor
4WD LOW Indikatorlampa – tillval
Den här lampan informerar föraren
om att fyrhjulsdrift LOW (låg) är
inkopplad. I det här läget är den
främre och bakre drivaxeln meka-
niskt sammankopplade så att framhjulen och
bakhjulen roterar med samma hastighet.
Lågväxeln har ett lägre utväxlingsförhållande
för att överföra större vridmoment till hjulen.
Se ”Fyrhjulsdrift – tillval” i ”Start och
körning” för mer information om fyrhjuls -
driften ock hur den används korrekt.
Indikatorlampa för 4WD Lock
Den här lampan informerar föraren
om att fyrhjulsdrift LOCK (låg) är
inkopplad. I det här läget är den
främre och bakre drivaxeln meka -
niskt sammankopplade, så att framhjulen
och bakhjulen roterar med samma hastighet. Se ”Four-Wheel Drive Operation” (Fyrhjuls
-
drift – tillval) i ”Starting And Operating”
(Start och körning) för mer information om
fyrhjulsdriften och hur den används korrekt.
Felindikatorlampa för aktiv farthållare –
tillval
Den här varningslampan tänds för
att visa att ett fel har detekterats på
den aktiva farthållaren.
Indikatorlampa för pågående rengöring av
dieselpartikelfilter (DPF) – endast dieselver -
sioner med DPF (tillval)
Den här indikatorlampan tänds,
eller så visas ett meddelande, för
att indikera att DPF-systemet
måste eliminera inneslutna förore -
ningar (partiklar) genom regenerering.
Lampan/meddelandet aktiveras inte vid varje
DPF-regenerering, utan bara när körförhål -
landena kräver att föraren informeras. För att
stänga av symbolen, håll fordonet i rörelse
tills regenereringen är över. I genomsnitt
varar processen 15 minuter.
Optimala förhållanden för att fullborda
processen är att köra 60 km/tim (37 mph)
med ett motorvarvtal över 2 000 varv/min.

FÖRSIKTIGHETSUPPMANING!

TPMS har optimerats för originaldäcken
och fälgarna. Tryck och varningar i
TPMS-systemet är anpassade till den
däckstorlek som medföljde fordonet.
Oönskad funktion eller skador på givare kan
bli följden vid användning av ny utrustning
som inte har samma storlek, typ och/eller
utförande. Hjul som inte är original kan
orsaka skador på givare. Användning av
däcktätningsmedel som inte är original kan
leda till att övervakningssystemet för
däcktryck (TPMS) upphör att fungera. Efter
användning av ett däcktätningsmedel som
inte är original bör man ta fordonet till en
auktoriserad återförsäljare för att
kontrollera givarens funktion.

2020_JEEP_MP_UG_EE.book Page 65

FÖRSTÅ INSTRUMENTPANELEN
66
När lampan/meddelandet aktiveras indikerar
det inte ett fel på fordonet och det ska därför
inte tas till verkstad.
OBS!
På vissa versioner visar displayen ett medde-
lande tillsammans med den tända symbolen.
Indikatorlampa för frontalkrocksvarning –
tillval
Den här indikatorn tänds för att
varna för en möjlig kollision med
framförvarande fordon.
Indikatorlampa för avstängd frontalkrocks -
varning – tillval
Den här lampan tänds för att indi -
kera att frontalkrocksvarning är
avstängd.
Indikatorlampa för fel i startspärr/VPS elek -
triskt larm
Den här lampan tänds när säker -
hetslarmet har upptäckt ett försök
att bryta sig in i fordonet.
OBS!
Efter att tändningslåset vridits till läge ON/
RUN (på/kör) kan varningslampan för fordo -
nets säkerhetslarm tändas om ett problem i
systemet upptäcks. Detta tillstånd medför
att motorn stängs av efter två sekunder.
Indikatorlampa för låg nivå av dieseltillsats -
medel AdBlue® (UREA) – tillval
Indikatorlampan för låg nivå av
dieseltillsatsmedel AdBlue®
(UREA) tänds när AdBlue®
(UREA)-nivån är låg.
Fyll på AdBlue® (UREA)-tanken så snart
som möjligt med minst 5 liter (1,3 gallon)
AdBlue® (UREA). Om du fyller på tanken och mängden
AdBlue® (UREA) i tanken fortfarande visar
på noll kan du behöva vänta två minuter
innan du startar fordonet.
Läs mer i Tanka fordonet i avsnittet Start och
körning.
Indikator för bakre dimljus – tillval
Den här indikatorlampan tänds när
de bakre dimljusen tänds.
Se avsnittet ”Ytterbelysning” i ”Lär
känna ditt fordon” för mer information.
Indikatorlampa för vatten i bränslet – tillval
Indikatorlampan för vatten i
bränslet tänds när vatten upptäcks
i bränslefiltret. Om lampan lyser får
fordonet INTE STARTAS förrän
bränslefiltret har tömts på vatten, för att
förhindra motorskador. Kontakta en auktori -
serad återförsäljare.

FÖRSIKTIGHETSUPPMANING!

Hastigheten bör alltid anpassas till trafi -
ken och väderförhållandena och ska alltid
ligga inom hastighetsbegränsningarna.
Motorn kan stängas av om DPF-varnings -
lampan är tänd, men upprepade avbrott i
regenereringsprocessen kan orsaka tidig
försämring av motoroljan. Av denna anled -
ning är det viktigt att vänta tills symbolen
slocknar innan du stänger av motorn. Full -
följ inte DPF- regenereringsprocessen när
fordonet stoppats.
2020_JEEP_MP_UG_EE.book Page 66

67
Glödstiftslampa ”Vänta med att starta” –
tillval
Den här indikatorlampan tänds i
cirka två sekunder när tändningen
vrids till läget RUN. Varaktigheten
kan vara längre vid kallare driftför-
hållanden. Fordonet kommer inte att starta
förrän indikatorlampan slocknar.
Se ”Starting The Engine” (Starta motorn) i
”Starting And Operating” (Start och körning)
för mer information.
OBS!
Indikatorn ”Vänta med att starta” tänds
eventuellt inte om temperaturen i insugs -
grenröret är tillräckligt varm.
Gröna indikatorlampor
Indikatorlampa för aktiv farthållare inställd –
om ett premiumkombinationsinstrument är
monterat
Den här indikatorlampan tänds när
den aktiva hastighetsbegränsaren
är på och inställd på en specifik
hastighet.
Se ”Aktiv hastighetsbegränsare – tillval” i
”Start och körning” för mer information.
Indikatorlampa för inställning av adaptiv
farthållare (ACC) med målvärde – tillval
Den här lampan tänds när den
adaptiva farthållaren är aktiverad
och inget målfordon upptäcks. Se
avsnittet ”Adaptiv farthållare (ACC)
– tillval” i ”Start och körning” för mer infor -
mation.
Indikatorlampa för adaptiv farthållare (ACC)
inställd med målfordon upptäckt – tillval

Den här lampan tänds när den adap-
tiva farthållaren är aktiverad och
målfordonet upptäcks. Se avsnittet
”Adaptiv farthållare (ACC) – tillval” i
”Start och körning” för mer information.

Indikatorlampa för LaneSense – tillval
LaneSense-indikatorn lyser fast
grönt när båda körfältsmarkering -
arna har upptäckts och systemet är
”aktiverat” och redo att ge
varningar både visuellt och med vridmoment
om körfältet lämnas oavsiktligt.
Se avsnittet ”LaneSense – tillval” i ”Start
och körning” för mer information.
Indikatorlampa för tända parkeringsljus/
strålkastare
Den här lampan tänds när parke -
ringsljuset eller strålkastarna
tänds.
Indikatorlampa för främre dimljus – tillval
Den här indikatorlampan tänds när
dimljusen fram tänds.
Se avsnittet ”Ytterbelysning” i ”Lär känna
ditt fordon” för mer information.
Indikatorlampor för blinkers
När höger eller vänster blinker akti -
veras, kommer indikatorlampan för
blinkern att blinka oberoende och
motsvarande yttre blinker kommer

FÖRSIKTIGHETSUPPMANING!

Förekomst av vatten i bränslesystemet kan
orsaka allvarlig skada på insprutningssys -
temet och oregelbunden motorfunktion.
Om indikatorlampan tänds bör du kontakta
en auktoriserad återförsäljare så snart som
möjligt för att lufta systemet. Om ovanstå -
ende indikationer tänds omedelbart efter
tankning kan vatten ha hällts i tanken:
stäng av motorn omedelbart och kontakta
en auktoriserad återförsäljare.
2020_JEEP_MP_UG_EE.book Page 67

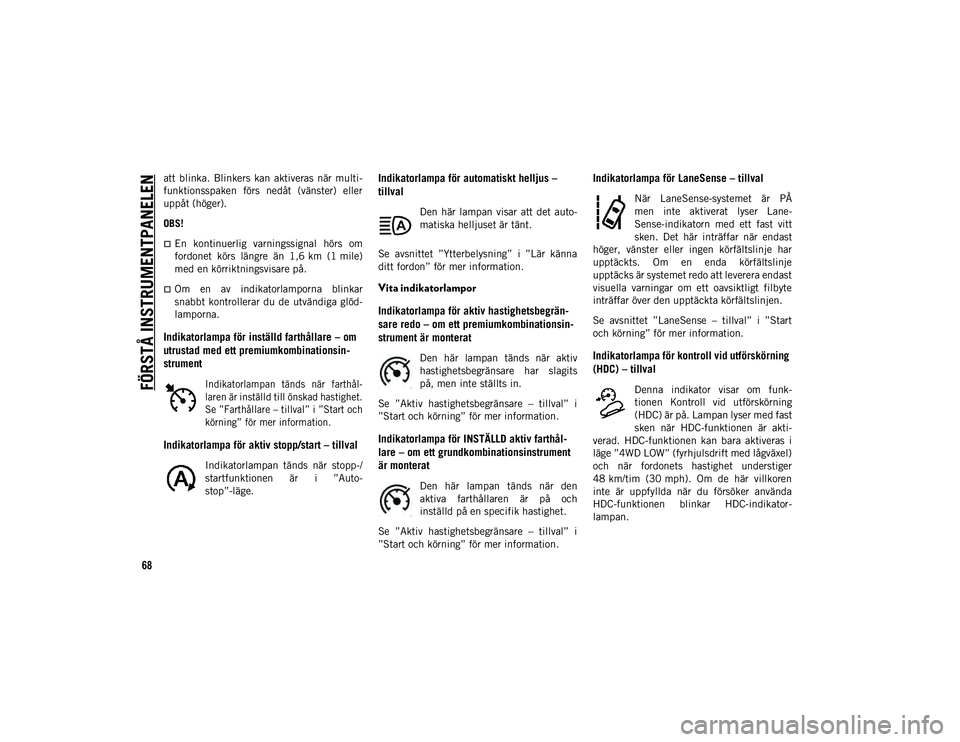

FÖRSTÅ INSTRUMENTPANELEN
68
att blinka. Blinkers kan aktiveras när multi-
funktionsspaken förs nedåt (vänster) eller
uppåt (höger).
OBS!
En kontinuerlig varningssignal hörs om
fordonet körs längre än 1,6 km (1 mile)
med en körriktningsvisare på.
Om en av indikatorlamporna blinkar
snabbt kontrollerar du de utvändiga glöd -
lamporna.
Indikatorlampa för inställd farthållare – om
utrustad med ett premiumkombinationsin -
strument

Indikatorlampan tänds när farthål -
laren är inställd till önskad hastighet.
Se ”Farthållare – tillval” i ”Start och
körning” för mer information.

Indikatorlampa för aktiv stopp/start – tillval
Indikatorlampan tänds när stopp-/
startfunktionen är i ”Auto -
stop”-läge.
Indikatorlampa för automatiskt helljus –
tillval
Den här lampan visar att det auto -
matiska helljuset är tänt.
Se avsnittet ”Ytterbelysning” i ”Lär känna
ditt fordon” för mer information.
Vita indikatorlampor
Indikatorlampa för aktiv hastighetsbegrän -
sare redo – om ett premiumkombinationsin -
strument är monterat
Den här lampan tänds när aktiv
hastighetsbegränsare har slagits
på, men inte ställts in.
Se ”Aktiv hastighetsbegränsare – tillval” i
”Start och körning” för mer information.
Indikatorlampa för INSTÄLLD aktiv farthål -
lare – om ett grundkombinationsinstrument
är monterat
Den här lampan tänds när den
aktiva farthållaren är på och
inställd på en specifik hastighet.
Se ”Aktiv hastighetsbegränsare – tillval” i
”Start och körning” för mer information.
Indikatorlampa för LaneSense – tillval
När LaneSense-systemet är PÅ
men inte aktiverat lyser Lane -
Sense-indikatorn med ett fast vitt
sken. Det här inträffar när endast
höger, vänster eller ingen körfältslinje har
upptäckts. Om en enda körfältslinje
upptäcks är systemet redo att leverera endast
visuella varningar om ett oavsiktligt filbyte
inträffar över den upptäckta körfältslinjen.
Se avsnittet ”LaneSense – tillval” i ”Start
och körning” för mer information.
Indikatorlampa för kontroll vid utförskörning
(HDC) – tillval
Denna indikator visar om funk -
tionen Kontroll vid utförskörning
(HDC) är på. Lampan lyser med fast
sken när HDC-funktionen är akti -
verad. HDC-funktionen kan bara aktiveras i
läge ”4WD LOW” (fyrhjulsdrift med lågväxel)
och när fordonets hastighet understiger
48 km/tim (30 mph). Om de här villkoren
inte är uppfyllda när du försöker använda
HDC-funktionen blinkar HDC-indikator -
lampan.
2020_JEEP_MP_UG_EE.book Page 68

69
Indikatorlampa för redo farthållare – om
utrustad med ett premiumkombinationsin-
strument
Den här lampan tänds när farthål -
laren är på men inte inställd. Se
”Farthållare – tillval” i ”Start och
körning” för mer information.
Indikatorlampa för inställd farthållare – om
utrustad med ett grundkombinationsinstru -
ment
Den här indikatorlampan tänds när
farthållaren är inställd.
Se ”Farthållare – tillval” i ”Start och
körning” för mer information.
Indikatorlampa för hastighetsvarning – tillval
När varningen för inställd hastighet
är aktiverad och den inställda
hastigheten överskrids hörs ett ljud
och popup-meddelandet ”Speed
Warning Exceeded” visas. Hastighetsvar -
ningen kan slås på och av på kombinations -
instrumentets skärm.
Se ”Kombinationsinstrumentets menyalter -
nativ” i ”Lär känna din instrumentpanel” för
mer information. Siffran ”55” är endast ett exempel på en
hastighet som kan väljas.
Blå indikatorlampor
Indikatorlampa för helljus
Indikatorlampan tänds för att indi
-
kera att helljuslamporna är tända.
När halvljusen är aktiverade, tryck
multifunktionsspaken framåt (mot
fordonets främre del) för att slå på helljuset.
Dra multifunktionsspaken bakåt (mot fordo -
nets bakre del) för att stänga av helljuset.
Om helljusen är släckta drar du spaken mot
dig för att tillfälligt slå på helljuset, ”blinka
vid omkörning”.
Grå indikatorlampor
Indikatorlampa för beredd farthållare – om
utrustad med ett grundkombinationsinstru -
ment
Den här lampan tänds när farthål -
laren är på men inte inställd. Se
”Farthållare – tillval” i ”Start och
körning” för mer information.
Indikatorlampa för aktiv hastighetsbegrän -
sare redo – om ett grundkombinationsinstru -
ment är monterat
Den här lampan tänds när den
aktiva farthållaren är på men inte
inställd.
FORDONETS DIAGNOS -
SYSTEM – OBD II
Fordonet är utrustat med ett avancerat
inbyggt diagnossystem kallat OBD II.
Systemet övervakar utsläpp, motor och
kontrollsystem för automatväxellådan. De
här systemen ger fordonet utmärkta
prestanda, låg bränsleförbrukning och
utsläpp som ligger under gränsvärdena.
Om något av systemen behöver service
tänder OBD II-systemet felindikatorlampan
(MIL). Felsökningskoder och annan informa -
tion som kan vara till hjälp för reparatören
lagras. Även om fordonet vanligtvis är körbart
och inte i behov av bogsering ska du uppsöka
en auktoriserad återförsäljare så fort som
möjligt.
2020_JEEP_MP_UG_EE.book Page 69

FÖRSTÅ INSTRUMENTPANELEN
70
(Fortsatt)
Diagnossystem (OBD II) Cybersecurity
Fordonet måste ha ett diagnossystem (OBD
II) och en port för att tillåta åtkomst till infor-
mation som berör prestanda för avgasre -
ningssystemet. Auktoriserade
servicetekniker kan behöva komma åt infor -
mationen för att hjälpa till med diagnostik
och service på fordonet och avgasreningssys -
temet.
Mer information finns i ”Cybersecurity” i
”Multimedia” i användarhandboken.

FÖRSIKTIGHETSUPPMANING!

Fortsatt körning med felindikatorlampan
tänd kan orsaka ytterligare skador på
avgasreningssystemet. Det kan även
påverka bränsleförbrukning och
körbarhet. Fordonet måste repareras
innan några avgastester kan genomföras.
Om felindikatorlampan (MIL) blinkar
medan motorn går kan allvarlig skada
uppstå på katalysatorn, och snart
uppstår en effektförlust. Omedelbar
reparation krävs.

VARNING!

ENDAST en auktoriserad servicetekniker
får ansluta utrustning till OBD II-anslut-
ningsporten för att läsa chassinumret
(VIN), diagnostisera eller utföra service
på ditt fordon.
Om obehörig utrustning ansluts till OBD
II-anslutningsporten, till exempel en
spårningsenhet för förarbeteende, kan
det:
Hända att fordonets system, inklu -
sive säkerhetsrelaterade system,
riskerar att skadas, eller du kan
tappa kontrollen över fordonet vilket
kan resultera i en olycka med allvar- liga skador eller dödsfall.
Komma åt, eller tillåta andra att få tillgång till, information som lagrats i
fordonets system, inklusive personlig
information.

VARNING!
(Fortsatt)
2020_JEEP_MP_UG_EE.book Page 70
