2020 JEEP COMPASS Drift- och underhållshandbok (in Swedish)

119

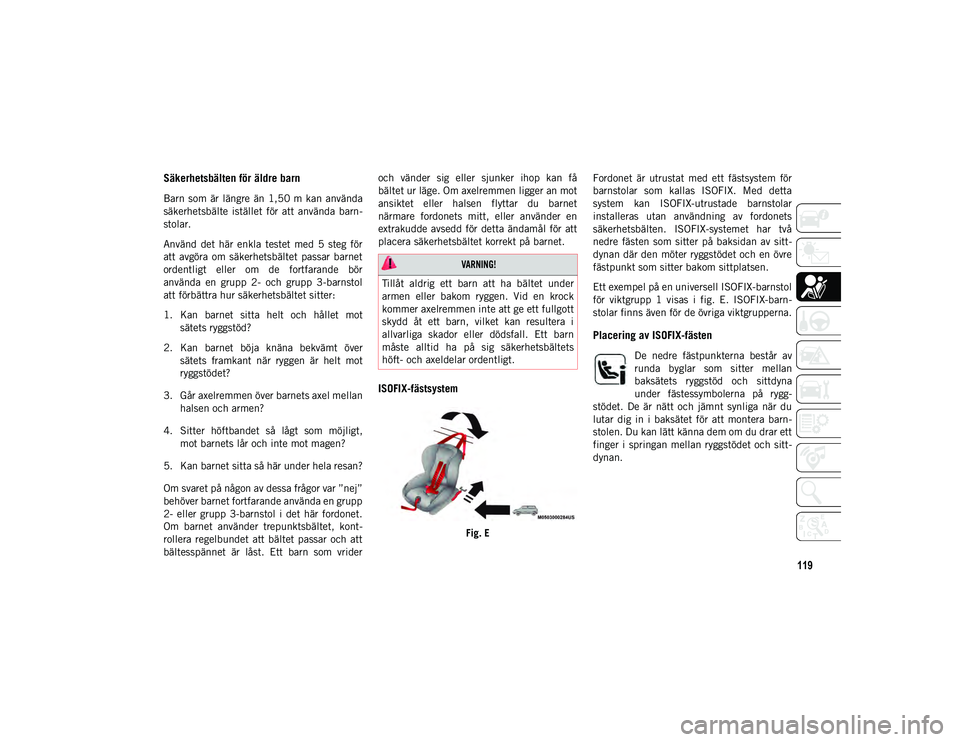

Säkerhetsbälten för äldre barn
Barn som är längre än 1,50 m kan använda
säkerhetsbälte istället för att använda barn-
stolar.
Använd det här enkla testet med 5 steg för
att avgöra om säkerhetsbältet passar barnet
ordentligt eller om de fortfarande bör
använda en grupp 2- och grupp 3-barnstol
att förbättra hur säkerhetsbältet sitter:
1. Kan barnet sitta helt och hållet mot sätets ryggstöd?
2. Kan barnet böja knäna bekvämt över sätets framkant när ryggen är helt mot
ryggstödet?
3. Går axelremmen över barnets axel mellan halsen och armen?
4. Sitter höftbandet så lågt som möjligt, mot barnets lår och inte mot magen?
5. Kan barnet sitta så här under hela resan?
Om svaret på någon av dessa frågor var ”nej”
behöver barnet fortfarande använda en grupp
2- eller grupp 3-barnstol i det här fordonet.
Om barnet använder trepunktsbältet, kont -
rollera regelbundet att bältet passar och att
bältesspännet är låst. Ett barn som vrider och vänder sig eller sjunker ihop kan få
bältet ur läge. Om axelremmen ligger an mot
ansiktet eller halsen flyttar du barnet
närmare fordonets mitt, eller använder en
extrakudde avsedd för detta ändamål för att
placera säkerhetsbältet korrekt på barnet.
ISOFIX-fästsystem
Fig. E
Fordonet är utrustat med ett fästsystem för
barnstolar som kallas ISOFIX. Med detta
system kan ISOFIX-utrustade barnstolar
installeras utan användning av fordonets
säkerhetsbälten. ISOFIX-systemet har två
nedre fästen som sitter på baksidan av sitt
-
dynan där den möter ryggstödet och en övre
fästpunkt som sitter bakom sittplatsen.
Ett exempel på en universell ISOFIX-barnstol
för viktgrupp 1 visas i fig. E. ISOFIX-barn -
stolar finns även för de övriga viktgrupperna.
Placering av ISOFIX-fästen
De nedre fästpunkterna består av
runda byglar som sitter mellan
baksätets ryggstöd och sittdyna
under fästessymbolerna på rygg -
stödet. De är nätt och jämnt synliga när du
lutar dig in i baksätet för att montera barn -
stolen. Du kan lätt känna dem om du drar ett
finger i springan mellan ryggstödet och sitt -
dynan.

VARNING!

Tillåt aldrig ett barn att ha bältet under
armen eller bakom ryggen. Vid en krock
kommer axelremmen inte att ge ett fullgott
skydd åt ett barn, vilket kan resultera i
allvarliga skador eller dödsfall. Ett barn
måste alltid ha på sig säkerhetsbältets
höft- och axeldelar ordentligt.
2020_JEEP_MP_UG_EE.book Page 119

SÄKERHET
120
Nedre fästpunkternas placering
Placering av fästpunkter för remmar
Det finns fästpunkter för remmar
bakom varje yttre sittplats i
baksätet, på baksidan av sätet.ISOFIX-barnstolar har ett styvt stag på varje
sida. Vart och ett har en anslutning som fästs
vid de nedre fästöglorna som ett sätt att dra
åt anslutningen mot fästet. Framåtvända
barnstolar och en del bakåtvända barnstolar
kan också ha en övre fästrem. Remmen har
en krok i änden som passar de övre fästpunk
-
terna och möjlighet att dra åt remmen efter
att den kopplats till fästet.
Fästpunkternas placering
Mittsätets ISOFIX

VARNING!

Detta fordon har inte ISOFIX- eller
remfästen i mitten. Denna placering är
inte godkänd för någon typ av
ISOFIX-barnstol. Montera inte en fram -
åtvänd barnstol med en fästrem på sitt -
platsen i mitten.
Använd säkerhetsbältet vid montering av
barnstol på den mittre platsen.
Använd aldrig samma nedre fäste för mer
än en barnstol. Se ”Installera en
ISOFIX-barnstol” för monteringsanvis-
ningar.
2020_JEEP_MP_UG_EE.book Page 120

121
Passagerarsätenas lämplighet för användning med ISOFIX-barnstolar
Tabellen nedan visar de olika installationsmöjligheterna för ISOFIX-barnstolar på säten utrustade med ISOFIX-fästen enligt europeisk standard
ECE 16.
Tabell över fordonets ISOFIX-positioner
Viktgrupp Storlek Fäste Främre
passagerar- plats Baksätets
ytterplatser
Rt./Lt. (Hö/Vä). Baksätets
mittplats Mellansätets
ytterplatser Mellansätets
mittplats Andra
platser
Babylift F ISO/L1 X XX Ej tillämpl.
Ej tillämpl. Ej tillämpl.
G ISO/L2 X XX Ej tillämpl. Ej tillämpl. Ej tillämpl.
(1) X Ej tillämpl. X Ej tillämpl. Ej tillämpl. Ej tillämpl.
0 – upp till 10 kg E ISO/R1 X ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
(1) X Ej tillämpl. X Ej tillämpl. Ej tillämpl. Ej tillämpl.
0+ – upp till 13 kg E ISO/R1 X ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
D ISO/R2 X ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
C ISO/R3 X ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
(1) X XX Ej tillämpl. Ej tillämpl. Ej tillämpl.
I – 9 till 18 kg D ISO/R2 X ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
C ISO/R3 X ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
B ISO/F2 X IUF-IL X Ej tillämpl. Ej tillämpl. Ej tillämpl.
B1 ISO/F2X X IUF-IL
X Ej tillämpl. Ej tillämpl. Ej tillämpl.
A ISO/F3 X IUF-IL X Ej tillämpl. Ej tillämpl. Ej tillämpl.
(1) X Ej tillämpl. X Ej tillämpl. Ej tillämpl. Ej tillämpl.
2020_JEEP_MP_UG_EE.book Page 121

SÄKERHET
122
Förklaring av bokstäverna i tabellen ovan:(1) = För den barnsäkerhetsutrustning som inte använder samma storleks-/klassidentifiering som ISO/XX (A till G) för tillämplig viktgrupp ska biltillverkaren
ange de fordonsspecifika ISOFIX-barnstolar som rekommenderas för varje position.
IUF = Lämplig för framåtriktade ISOFIX-barnstolar av kategorin universal, godkända för denna viktgrupp.X = ISOFIX-position inte lämplig för ISOFIX-barnstolar i denna viktgrupp och/eller storleksklass.IL = Lämplig för specifika ISOFIX-barnstolar som anges i bifogad lista. Dessa ISOFIX-barnstolar kan vara av kategorin ”specifik för fordon”, ”begränsad” eller
”semiuniversal”.
Följ alltid anvisningarna från bilbarnstolstill-
verkaren vid montering av bilbarnstol. Alla
barnstolar monteras inte på det sätt som
beskrivs här. När du använder en universell
ISOFIX-barnstol får du endast använda
godkända barnstolar med märkningen ECE R44
(version R44/03 eller senare) ”Universal
ISOFIX”.
Montera ISOFIX-barnstol
1. Lossa först justeringsanordningarna på de nedre fästanordningarna och på barn -
stolens fästrem för att göra det lättare att fästa krokarna eller kopplingarna i fordo
-
nets fästpunkter.
2. Placera barnstolen mellan sätesplatsens nedre fästpunkter. För vissa av andra
radens säten kan du behöva luta sätet
och/eller höja nackskyddet (om det kan
justeras) för bättre passform. Om
baksätet kan flyttas framåt och bakåt i
fordonet kan du behöva flytta det så långt
bakåt som möjligt för att få plats med
barnstolen. Du kan också flytta framsätet
framåt för att ge mer utrymme åt barn -
stolen. 3. Fäst barnstolens fästanordningar i fordo
-
nets nedre fästpunkter på vald sätes -
plats.
4. Om barnstolen har en fästrem, anslut den till den övre fästpunkten. Se ”Monte -
ring av barnstolar med de övre fästpunk -
terna” för anvisningar om montering av
ett remfäste.
5. Spänn sedan alla tre remmar samtidigt som du trycker barnstolen bakåt och
nedåt i sätet. Spänn fästremmarna enligt
barnstolstillverkarens anvisningar.
II – 15 till 25 kg
(1)X ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.
III – 22 till 36 kg (1)X ILX Ej tillämpl. Ej tillämpl. Ej tillämpl.

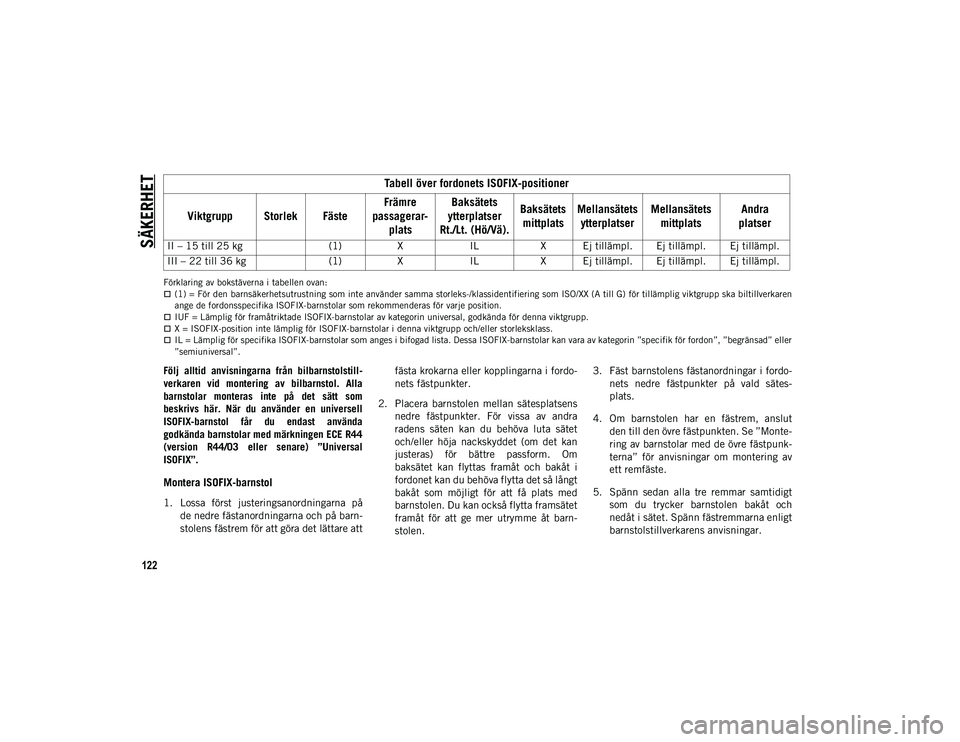

Tabell över fordonets ISOFIX-positioner
Viktgrupp Storlek Fäste Främre
passagerar- plats Baksätets
ytterplatser
Rt./Lt. (Hö/Vä). Baksätets
mittplats Mellansätets
ytterplatser Mellansätets
mittplats Andra
platser
2020_JEEP_MP_UG_EE.book Page 122

123
6. Kontrollera att barnstolen sitter stadigtgenom att dra fram och tillbaka i barn -
stolen vid bältesspåret. Den ska inte röra
sig mer än 25 mm i någon riktning.Montering av barnstolar med de övre fäst -
punkterna:
1. Sök efter fästet bakom den sittplats där
du planerar att installera barnstolen. Du
kan behöva flytta sätet framåt för att
lättare komma åt fästet. Om det inte
finns någon övre fästpunkt för barnstolar
vid sittplatsen, flytta då barnstolen till en
annan plats i fordonet om en sådan finns
tillgänglig.
2. Dra fästremmen den kortaste vägen mellan fästet och barnstolen. Om ditt
fordon är försett med justerbara nackstöd
ska detta höjas och dra sedan, om
möjligt, fästremmen under nackskyddet
mellan de två stagen. Om detta inte är
möjligt ska nackskyddet sänkas ned och
fästremmen dras runt nackskyddets yttre
sida.
3. Fäst barnstolens krok i de övre fästpunk -
terna som på bilden.
4. Spänn fästremmen enligt barnstolstill -
verkarens anvisningar. Baksätets remfästen

VARNING!

Felaktig montering av en barnstol i
ISOFIX-systemets fästen kan leda till att
barnstolen går sönder. Barnet kan då
skadas allvarligt eller omkomma. Följ
tillverkarens anvisningar mycket noga
vid montering av en babybärstol eller
barnstol.
Barnstolarnas fästpunkter är bara
konstruerade för att tåla de krafter som
en korrekt monterad barnstol åstad
-
kommer. De får under inga omständig-
heter användas för att fästa de vuxnas
säkerhetsbälten, selar eller annan
utrustning i fordonet.
Montera barnstolen när fordonet står
stilla. ISOFIX-barnstolen är korrekt fast -
satt med fästena när du hör ett klick.

VARNING!

En fästrem som inte är rätt förankrad kan
öka barnets huvudrörelser och därmed
eventuellt göra att barnet skadas.
Använd bara fästet direkt bakom barn -
stolen för att fästa den övre fästremmen.
Om fordonet har delat baksäte får fäst -
banden inte glida ner i öppningen mellan
ryggstöden när bandet spänns.

VARNING!

I barnstolens användarhandbok finns
anvisningar för hur du monterar en
barnstol med hjälp av säkerhetsbältet. Läs
och följ dessa anvisningar om hur du
monterar barnstolen ordentligt.
2020_JEEP_MP_UG_EE.book Page 123

SÄKERHET
124
Passagerarsätenas lämplighet för använd-
ning med i-Size-barnstolar
De yttre sittplatserna i fordonets baksäte är
typgodkända för montering av de toppmo -
derna i-Size-barnstolarna.
Dessa barnstolar, som konstruerats och
typgodkänts enligt säkerhetsstandarden ECE
R129 (i-Size), säkerställer förbättrat skydd
för barnet när det färdas i fordonet:
Barnet måste sitta bakåtvänd tills han/hon
är 15 månader
Det skydd barnstolen ger ökar i händelse
av en kollision från sidan
Användning av ISOFIX-systemet rekom -
menderas för att undvika att barnstolen
monteras felaktigt
Valet av barnstol, som inte görs enligt vikt
längre utan enligt barnets längd, under -
lättas.
Kompatibiliteten mellan fordonssätena
och barnstolen är bättre. i-Size-barnsto-
larna kan betraktas som ”Super-ISOFIX”,
vilket betyder att de passar perfekt i
typgodkända i-Size-säten, men att de även
passar i ISOFIX-typgodkända säten enligt
ECE R44-standarden. OBS!
De i-Size-typgodkända fordonssätena är
märkta med symbolen som visas i figur XX.
Figur XX
I följande tabell anges var i fordonet
i-Size-typgodkända barnstolar kan monteras
enligt den europeiska ECE 129-standarden.
Förklaring av bokstäverna i tabellen ovan:i-U = Lämpligt för universella i-Size-barnstolar, både bakåtvända och framåtriktade.X = Sätet inte lämpligt för universella i-Size-barnstolar.
Tabell placering av i-Size-godkänd barnstol
Enhet Främre passagerarplats Baksätets ytterplatser Baksätets mittplats
i-Size-godkända barnstolar ISO/R2
Xi-U X
ISO/F2 Xi-U X
2020_JEEP_MP_UG_EE.book Page 124

125
Bilbarnstolar för ditt fordon som rekommenderas av FCA
Lineaccessori MOPAR® omfattar ett komplett utbud av bilbarnstolar som spänns fast med säkerhetsbältet med tre förankringspunkter eller
ISOFIX-fästen.
Viktgrupp ISOFIX-fästsystem för bilbarnstolar Typ av bilbarnstol Montering av bilbarnstol
Grupp 0+: från nyfödda
upp till 13 kg, från 40 cm
till 80 cm
Britax Baby Safe plus

Godkännandenummer:
E1 04301146 Jeepor -
derkod: 71806415 Universal-/ISOFIX-bilbarnstolar. Den
måste monteras vänd bakåt med hjälp
av endast fordonets säkerhetsbälten,
eller den särskilda ISOFIX-basen (som
kan köpas separat) och fordonets ISO
-
FIX-fästen. Den måste monteras på
ytterplatserna i baksätet.
Britax Baby Safe ISOFIX-bas
Jeeporderkod:
71806416 71806416
2020_JEEP_MP_UG_EE.book Page 125

SÄKERHET
126
VIKTIGT!
Jeep rekommenderar att bilbarnstolen monteras enligt de instruktioner som ska medfölja. Grupp 1
: från 9 till 18 kg,
från 67 cm till 105 cm Britax Roemer Duo Plus

Typgodkännandenum -
mer: E1 04301133 Jeeporderkod: 71803161 Den måste monteras vänd framåt med
hjälp av de ISOFIX-fästen och den övre
remmen som medföljer bilbarnstolen.
Den måste monteras på ytterplatserna i
baksätet.
Grupp 2 : från 15 till
25 kg, från 95 cm till
135 cm Britax Roemer Kidfix XP

Typgodkännandenum -
mer: E1 04301304 Jeeporderkod: 71807984 Den kan endast monteras vänd framåt
med hjälp av trepunktssäkerhetsbältet
och ISOFIX-fästena (om sådana finns).
Jeep rekommenderar att bilbarnstolen
monteras med hjälp av fordonets ISO
-
FIX-fästpunkter. Den måste monteras
på ytterplatserna i baksätet.
Grupp 3 : från 22 till
36 kg, från 136 cm till
150 cm Britax Roemer Kidfix XP

Typgodkännandenum -
mer: E1 04301304 Jeeporderkod: 71807984 Den kan endast monteras vänd framåt
med hjälp av trepunktssäkerhetsbältet
och ISOFIX-fästena (om sådana finns).
Jeep rekommenderar att bilbarnstolen
monteras med hjälp av fordonets ISO
-
FIX-fästpunkter. Den måste monteras
på ytterplatserna i baksätet.
Viktgrupp ISOFIX-fästsystem för bilbarnstolar Typ av bilbarnstol Montering av bilbarnstol
2020_JEEP_MP_UG_EE.book Page 126
