2020 JEEP COMPASS Drift- och underhållshandbok (in Swedish)

175
(Fortsatt)
BOGSERING AV EXTRAFORDON (EFTER HUSBIL ELLER LIKNANDE)
Bogsering av fordonet bakom annat fordon
OBS!
Följ alltid tillämpliga lagar när du kopplar
ett fordon för att bogseras. Kontakta lokala
myndigheter för ytterligare information.
Du måste kontrollera att den automatiska
parkeringsbromsen är frånkopplad innan
bogsering av fordonet för att undvika
oavsiktlig elektrisk ansättning av parke-
ringsbromsen. Den automatiska parke-
ringsbromsen aktiveras eller inaktiveras
via kundprogrammerade funktioner i
Uconnect-inställningarna.
Bogsering av extrafordon – modeller med
framhjulsdrift (FWD)
Bogsering är ENDAST tillåten om framhjulen
är UPPLYFTA från marken. Detta kan åstad-
kommas med en bärgningsplattform (fram -hjulen upplyfta från marken) eller ett
fordonssläp (med alla fyra hjulen ovanför
marken). Om en bärgningsplattform (dolly)
används, följ denna procedur:
1. Säkra plattformen (dollyn) ordentligt på
bärgningsfordonet enligt instruktionerna
från plattformens (dollyns) tillverkare.
2. Kör upp framhjulen på bärgningsplatt -
formen.
3. Dra åt den elektriska parkeringsbromsen (EPB). Lägg växelväljaren i läge PARK.
Stäng AV motorn.
4. Säkra framhjulen ordentligt på platt -
formen enligt instruktionerna från platt -
formens tillverkare. 5. Vrid tändningslåset till läge ON/RUN
men starta inte motorn.
6. Tryck ner bromspedalen och håll kvar.
7. Lossa den elektriska parkeringsbromsen (EPB).
8. Stäng av tändningen, ta ut den integre -
rade nyckeln och släpp upp bromspe -
dalen.
BOGSERINGSVILLKOR HJULEN OVANFÖR MARKEN FRAMHJULSDRIFT (FWD) FYRHJULSDRIFT (4WD)
Hjul på marken INGAINTE TILLÅTET INTE TILLÅTET
Bogsering med bärgningsvagn (dolly) BAK
INTE TILLÅTET INTE TILLÅTET
FRAM OKINTE TILLÅTET
På släpvagn ALLABÄSTA METOD OK

FÖRSIKTIGHETSUPPMANING!

Bogsering med framhjulen i markkontakt
orsakar allvarliga skador på växellådan.
Skador p.g.a. felaktig bogsering
omfattas inte av garantin.
2020_JEEP_MP_UG_EE.book Page 175

START OCH KÖRNING
176
Bogsering – 4X4-modeller
Bogsering av extrafordon (med alla fyra
hjulen i markkontakt eller på dolly) är EJ
TILLÅTEN. Detta fordon kan bärgas på ett
lastbilsflak eller ett fordonssläp med alla
hjulen OVANFÖR marken.Se till att den elektriska parkerings-
bromsen är lossad och förblir lossad
under bogseringen.
Använd inte stötfångarmonterad
dragstång på fordonet. Det skadar stöt-
fångaren.

FÖRSIKTIGHETSUPPMANING!
(Fortsatt)
FÖRSIKTIGHETSUPPMANING!

Bogsering av detta fordon med NÅGOT av
hjulen i markkontakt, kan orsaka allvarliga
skador på växellåda och/eller fördelnings -
växellåda. Skador p.g.a. felaktig bogsering
omfattas inte av garantin.
2020_JEEP_MP_UG_EE.book Page 176

177
VARNINGSBLINKERS
Knappen för varningsblinker finns på instru-
mentpanelens nedre del.
Tryck på knappen för att slå på
varningsblinkern. När den är akti -
verad börjar alla körriktningsvisare blinka så att övrig trafik varnas för nödsitua
-
tionen. Om knappen trycks in en gång till
stängs varningsblinkern av.
Det här är ett varningssystem för nödsitua -
tioner. Använd det inte när fordonet är i
rörelse. Använd det när fordonet är obrukbart
och kan utgöra en fara för andra trafikanter. Om man måste lämna fordonet för att söka
hjälp fortsätter varningsblinkningen även om
man ställer tändningslåset i läge OFF (av).
OBS!
Om varningsblinkern används länge kan
batteriet laddas ur.
BYTA GLÖDLAMPA
Nya lampor
Inre glödlampor
Lampor Lampnummer
Främre kupélampa C5W
Främre kupélamor (solskydden) C5W
Bakre taklampor (modeller utan fällbart tak). C5W
Bakre innerbelysning (modeller med fällbart tak). C5W
Innerbelysning HT-168
Kupollampa i handskfacket HT-168
Utvändiga glödlampor
Lampor Lampnummer
Halvljuslampor (halogen) H11LL
Helljuslampor (halogen) 9005LL
Främre parkerings-/varselljus (DRL) PSX24W
2020_JEEP_MP_UG_EE.book Page 177

I EN NÖDSITUATION
178

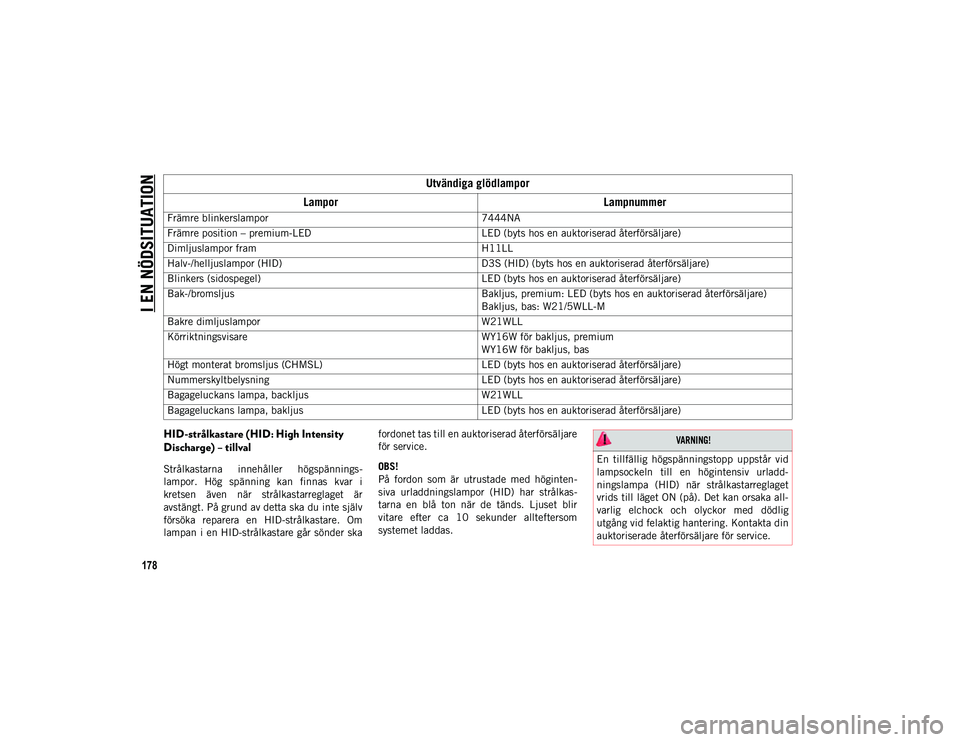

HID-strålkastare (HID: High Intensity
Discharge) – tillval
Strålkastarna innehåller högspännings-
lampor. Hög spänning kan finnas kvar i
kretsen även när strålkastarreglaget är
avstängt. På grund av detta ska du inte själv
försöka reparera en HID-strålkastare. Om
lampan i en HID-strålkastare går sönder ska fordonet tas till en auktoriserad återförsäljare
för service.
OBS!
På fordon som är utrustade med höginten
-
siva urladdningslampor (HID) har strålkas -
tarna en blå ton när de tänds. Ljuset blir
vitare efter ca 10 sekunder allteftersom
systemet laddas.
Främre blinkerslampor
7444NA
Främre position – premium-LED LED (byts hos en auktoriserad återförsäljare)
Dimljuslampor fram H11LL
Halv-/helljuslampor (HID) D3S (HID) (byts hos en auktoriserad återförsäljare)
Blinkers (sidospegel) LED (byts hos en auktoriserad återförsäljare)
Bak-/bromsljus Bakljus, premium: LED (byts hos en auktoriserad återförsäljare)
Bakljus, bas: W21/5WLL-M
Bakre dimljuslampor W21WLL
Körriktningsvisare WY16W för bakljus, premium
WY16W för bakljus, bas
Högt monterat bromsljus (CHMSL) LED (byts hos en auktoriserad återförsäljare)
Nummerskyltbelysning LED (byts hos en auktoriserad återförsäljare)
Bagageluckans lampa, backljus W21WLL
Bagageluckans lampa, bakljus LED (byts hos en auktoriserad återförsäljare)
Utvändiga glödlampor
Lampor Lampnummer

VARNING!

En tillfällig högspänningstopp uppstår vid
lampsockeln till en högintensiv urladd -
ningslampa (HID) när strålkastarreglaget
vrids till läget ON (på). Det kan orsaka all -
varlig elchock och olyckor med dödlig
utgång vid felaktig hantering. Kontakta din
auktoriserade återförsäljare för service.
2020_JEEP_MP_UG_EE.book Page 178

179
Byte av yttre lampor
Helljuslampor
Hel-/halvljus med halogen
Lamporna kan nås från fälgringen med
följande procedur:
1. Vrid in framhjulen helt.
2. Ta av fälgringen.
3. Ta av locket på glödlampan i strålkas-
taren.
Helljuslampa
4. Vrid strålkastarens lampsockel moturs, och dra sedan utåt. Strålkastarens lampsockel
5. Tryck på låsfliken på strålkastarlampans kontakt och ta bort glödlampan och
sockeln.
6. Montera den nya strålkastarlampan och kontrollera att den låses ordentligt på
plats.
7. Montera strålkastarlampan och sockeln genom att vrida medurs och kontrollera
att den sitter fast ordentligt.
8. Sätt tillbaka fälgringen.
OBS!
Vi rekommenderar att du kontaktar en aukto -
riserad återförsäljare. Blinkers/parkeringsljus/varselljus
Gör så här för att byta glödlampor:
1. Vrid in framhjulen helt.
2. Ta av fälgringen.
3. Ta bort de elektriska kontakterna.
4. Ta bort DRL-lampan genom att ta tag i
och trycka in glödlampans övre och nedre
låsflikar.
5. Om du vill sätta tillbaka DRL-lampan för du glödlampan försiktigt mot lamphuset.
När du hör ett klick från både den övre
och nedre låsfliken sitter lampan ordent -
ligt på plats.
6. Blinkersglödlampan tar du bort genom att vrida den moturs tillsammans med
sockeln. Vrid glödlampan för att ta bort
den från sockeln.
1 – Halvljusglödlampans lock
2 – Helljusglödlampans lock

VARNING!

Utför åtgärden för att byta lampor endast
när motorn är avstängd. Säkerställ även att
motorn är kall för att undvika risken för
brännskador.
2020_JEEP_MP_UG_EE.book Page 179

I EN NÖDSITUATION
180
7. Sätt tillbaka glödlampan och sockeln ochvrid dem medurs. Kontrollera att de sitter
fast ordentligt.
8. Återanslut de elektriska kontakterna.
9. Sätt tillbaka fälgringen.
OBS!
Vi rekommenderar att du kontaktar en aukto -
riserad återförsäljare.
Främre dimljus
Gör så här för att byta glödlampor:
1. Vrid in framhjulen helt.
2. Ta av fälgringen.
3. Ta bort den elektriska kontakten genom att trycka på elkontaktens låsflik.
4. Vrid glödlampan moturs och byt sedan ut glödlampan. Dimljusets hus
5. Sätt den nya glödlampan i sockeln och se till att den sitter på plats.
6. Återanslut den elektriska kontakten.
7. Sätt tillbaka fälgringen.
OBS!
Vi rekommenderar att du kontaktar en aukto -
riserad återförsäljare. Bakljuslampor – bakre karossida
Innehåller följande:
Parkeringsljus
Bromsljus
Blinkers
Gör så här för att byta glödlampor:
1. Öppna bagageluckan.
2. Ta bort fästena med ett lämpligt verktyg.
Bakljusets öppning på karossidan
1 – Glödlampa
1 – fästelement
2020_JEEP_MP_UG_EE.book Page 180

181
3. Koppla ur den elektriska kontaktengenom att trycka på spärren.
4. Ta bort bakljuset på karossidans baksida genom att skjuta det bort från fordonets
bakre del.
Bakljus på karossidan
5. Byt ut glödlampan vid behov genom att vrida och ta bort glödlamphuset. Bakljus på baksidan
6. Sätt fast den nya glödlampan, och kont -
rollera att den låses ordentligt på plats.
7. Sätt tillbaka det bakre sidolamphuset på bilen.
8. Återanslut den elektriska kontakten.
9. Sätt tillbaka karossidans lampa och se till att kultapparna hamnar i rätt läge. Bakljus på karossidan
10. Montera fästena och dra åt det bakre sidolamphuset.
11. Stäng slutligen bagageluckan.
OBS!
Vi rekommenderar att du kontaktar en aukto -
riserad återförsäljare.
1 – bakljuset på karossidans baksida
2 – kultapp
1 – blinkerslampa
2 – elektrisk kontakt
3 – bromsljuslampa
4 – kultappar1 – bakljuset på karossidans baksida
2 – kultapp
2020_JEEP_MP_UG_EE.book Page 181

I EN NÖDSITUATION
182
(Fortsatt)

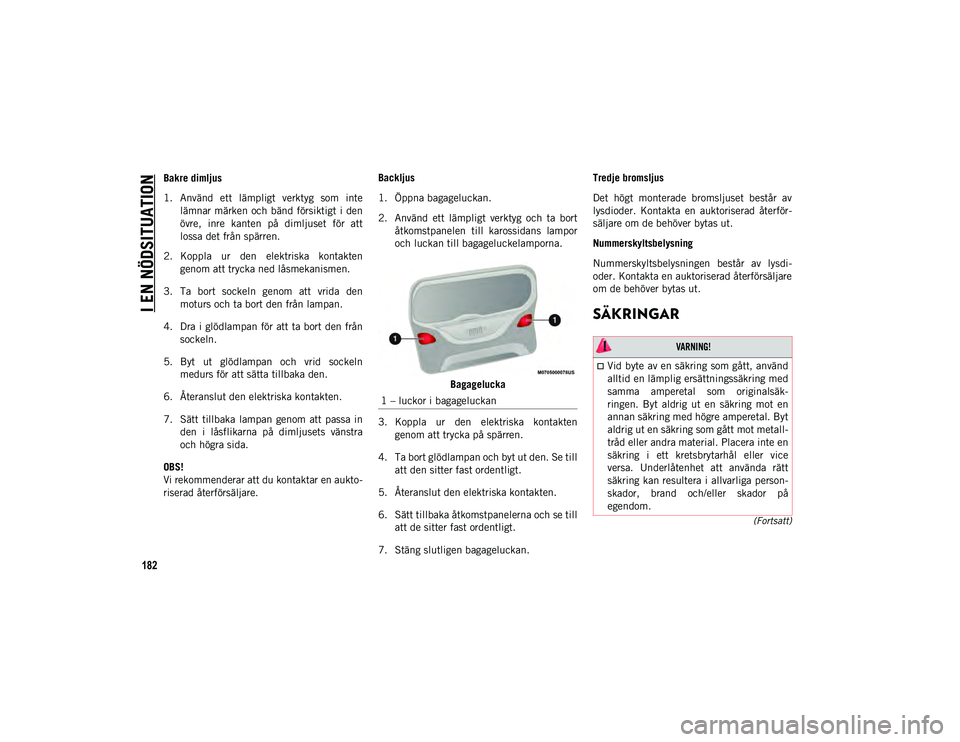

Bakre dimljus
1. Använd ett lämpligt verktyg som intelämnar märken och bänd försiktigt i den
övre, inre kanten på dimljuset för att
lossa det från spärren.
2. Koppla ur den elektriska kontakten genom att trycka ned låsmekanismen.
3. Ta bort sockeln genom att vrida den moturs och ta bort den från lampan.
4. Dra i glödlampan för att ta bort den från sockeln.
5. Byt ut glödlampan och vrid sockeln medurs för att sätta tillbaka den.
6. Återanslut den elektriska kontakten.
7. Sätt tillbaka lampan genom att passa in den i låsflikarna på dimljusets vänstra
och högra sida.
OBS!
Vi rekommenderar att du kontaktar en aukto -
riserad återförsäljare. Backljus
1. Öppna bagageluckan.
2. Använd ett lämpligt verktyg och ta bort
åtkomstpanelen till karossidans lampor
och luckan till bagageluckelamporna.
Bagagelucka
3. Koppla ur den elektriska kontakten genom att trycka på spärren.
4. Ta bort glödlampan och byt ut den. Se till att den sitter fast ordentligt.
5. Återanslut den elektriska kontakten.
6. Sätt tillbaka åtkomstpanelerna och se till att de sitter fast ordentligt.
7. Stäng slutligen bagageluckan. Tredje bromsljus
Det högt monterade bromsljuset består av
lysdioder. Kontakta en auktoriserad återför
-
säljare om de behöver bytas ut.
Nummerskyltsbelysning
Nummerskyltsbelysningen består av lysdi -
oder. Kontakta en auktoriserad återförsäljare
om de behöver bytas ut.
SÄKRINGAR
1 – luckor i bagageluckan

VARNING!

Vid byte av en säkring som gått, använd
alltid en lämplig ersättningssäkring med
samma amperetal som originalsäk-
ringen. Byt aldrig ut en säkring mot en
annan säkring med högre amperetal. Byt
aldrig ut en säkring som gått mot metall -
tråd eller andra material. Placera inte en
säkring i ett kretsbrytarhål eller vice
versa. Underlåtenhet att använda rätt
säkring kan resultera i allvarliga person -
skador, brand och/eller skador på
egendom.
2020_JEEP_MP_UG_EE.book Page 182
