2020 JEEP COMPASS Betriebsanleitung (in German)

111

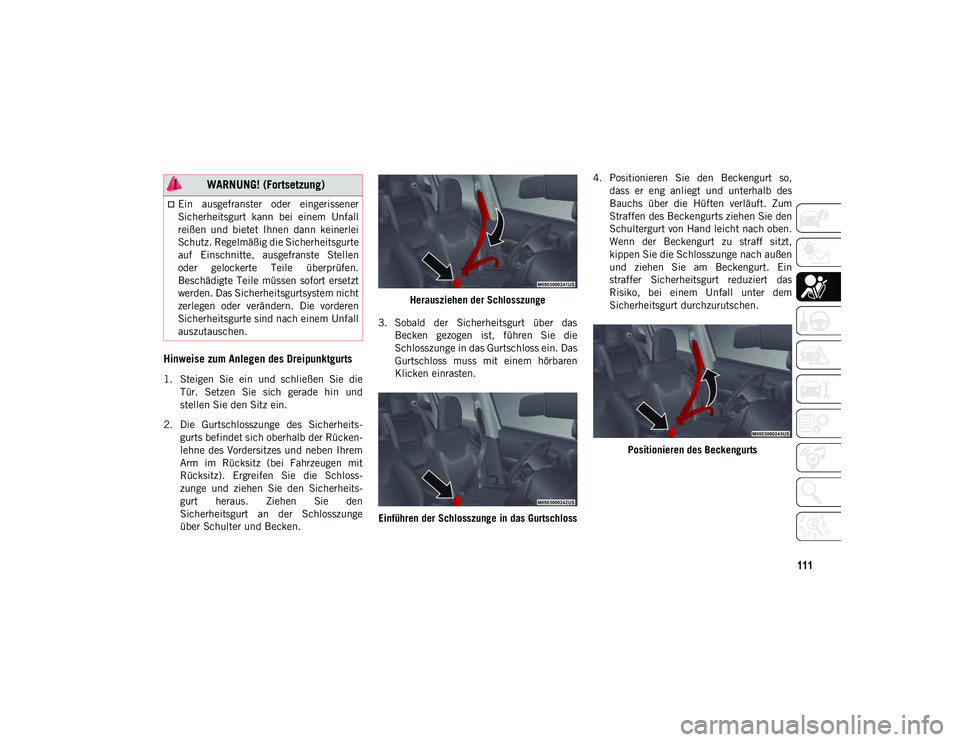

Hinweise zum Anlegen des Dreipunktgurts
1. Steigen Sie ein und schließen Sie dieTür. Setzen Sie sich gerade hin und
stellen Sie den Sitz ein.
2. Die Gurtschlosszunge des Sicherheits- gurts befindet sich oberhalb der Rücken-
lehne des Vordersitzes und neben Ihrem
Arm im Rücksitz (bei Fahrzeugen mit
Rücksitz). Ergreifen Sie die Schloss-
zunge und ziehen Sie den Sicherheits-
gurt heraus. Ziehen Sie den
Sicherheitsgurt an der Schlosszunge
über Schulter und Becken. Herausziehen der Schlosszunge
3. Sobald der Sicherheitsgurt über das Becken gezogen ist, führen Sie die
Schlosszunge in das Gurtschloss ein. Das
Gurtschloss muss mit einem hörbaren
Klicken einrasten.
Einführen der Schlosszunge in das Gurtschloss 4. Positionieren Sie den Beckengurt so,
dass er eng anliegt und unterhalb des
Bauchs über die Hüften verläuft. Zum
Straffen des Beckengurts ziehen Sie den
Schultergurt von Hand leicht nach oben.
Wenn der Beckengurt zu straff sitzt,
kippen Sie die Schlosszunge nach außen
und ziehen Sie am Beckengurt. Ein
straffer Sicherheitsgurt reduziert das
Risiko, bei einem Unfall unter dem
Sicherheitsgurt durchzurutschen.
Positionieren des Beckengurts
Ein ausgefranster oder eingerissener
Sicherheitsgurt kann bei einem Unfall
reißen und bietet Ihnen dann keinerlei
Schutz. Regelmäßig die Sicherheitsgurte
auf Einschnitte, ausgefranste Stellen
oder gelockerte Teile überprüfen.
Beschädigte Teile müssen sofort ersetzt
werden. Das Sicherheitsgurtsystem nicht
zerlegen oder verändern. Die vorderen
Sicherheitsgurte sind nach einem Unfall
auszutauschen.
WARNUNG! (Fortsetzung)
20_MP_UG_DE_EU_t.book Page 111

SICHERHEIT
112
5. Legen Sie den Schultergurt so über denOberkörper, dass er zwar bequem, aber
gleichzeitig straff sitzt und nicht am Hals
anliegt. Die Rückhalteautomatik sorgt für
enges Anliegen des Schultergurts.
6. Zum Lösen des Sicherheitsgurts drücken Sie die rote Taste am Gurtschloss. Der
Sicherheitsgurt wird automatisch aufge-
rollt. Schieben Sie, falls nötig, die
Schlosszunge an das Gurtende, damit
sich der Sicherheitsgurt vollständig
aufrollt.
Ausrichten eines verdrehten Dreipunktgurts
Gehen Sie zum Ausrichten eines verdrehten
Dreipunktgurts wie folgt vor.
1. Positionieren Sie die Schlosszunge sonahe wie möglich am Verankerungs-
punkt.
2. Fassen Sie das Gurtband ca. 6 bis 12 Zoll (15 bis 30 cm) über der Schloss-
zunge und drehen Sie den Sicherheits-
gurt um 180 Grad, um so eine Falte zu
bilden, die direkt über der Schlosszunge
beginnt.
3. Schieben Sie die Schlosszunge nach oben über das gefaltete Gurtband. Das gefaltete Gurtband muss in den Schlitz
über der Schlosszunge eingeschoben
werden.
4. Schieben Sie die Schlosszunge weiter nach oben, bis sie aus dem gefalteten
Gurt freikommt und der Sicherheitsgurt
nicht mehr verdreht ist.
Höhenverstellbarer Schultergurt-Umlenk -
punkt
Die oberen Schultergurte der Fahrer- und
äußeren Beifahrersitze besitzen höhenver-
stellbare Umlenkpunkte, um den Sicher-
heitsgurt vom Hals fernzuhalten. Drücken
Sie den Knopf des Befestigungspunkts, um
den Befestigungspunkt zu entriegeln.
Stellen Sie ihn dann auf die für Sie passende
Höhe ein.
Verstellbarer Befestigungspunkt Liegt Ihre Körpergröße unter dem Durch-
schnitt, ist eine niedrigere Position für den
Schultergurt-Umlenkpunkt vorzuziehen,
liegt sie darüber, ist für den Schulter-
gurt-Umlenkpunkt eine höhere Position zu
wählen. Wird kein Druck mehr auf den Knopf
des Befestigungspunkts ausgeübt, versu-
chen Sie, ihn nach oben oder unten zu
bewegen, um sicherzustellen, dass er in
seiner Lage eingerastet ist.
HINWEIS:
Der höhenverstellbare Schultergurt-Umlenk-
punkt ist mit einer Funktion ausgestattet, die
das Verschieben nach oben erleichtert. Diese
Funktion ermöglicht, den Schulter-
gurt-Umlenkpunkt nach oben einzustellen,
ohne die Entriegelungstaste zu drücken. Um
sicherzustellen, ob der Schulter-
gurt-Umlenkpunkt eingerastet ist, ziehen Sie
den Schultergurt-Umlenkpunkt nach unten,
bis er in seiner Position verriegelt ist.
20_MP_UG_DE_EU_t.book Page 112

113

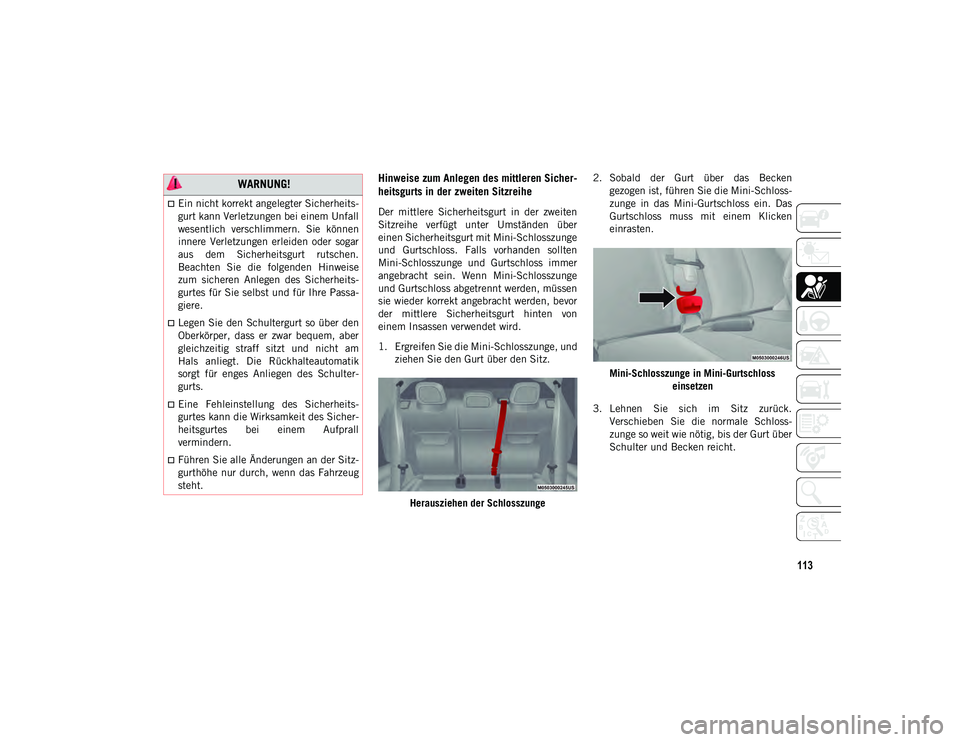

Hinweise zum Anlegen des mittleren Sicher-
heitsgurts in der zweiten Sitzreihe
Der mittlere Sicherheitsgurt in der zweiten
Sitzreihe verfügt unter Umständen über
einen Sicherheitsgurt mit Mini-Schlosszunge
und Gurtschloss. Falls vorhanden sollten
Mini-Schlosszunge und Gurtschloss immer
angebracht sein. Wenn Mini-Schlosszunge
und Gurtschloss abgetrennt werden, müssen
sie wieder korrekt angebracht werden, bevor
der mittlere Sicherheitsgurt hinten von
einem Insassen verwendet wird.
1. Ergreifen Sie die Mini-Schlosszunge, und
ziehen Sie den Gurt über den Sitz.
Herausziehen der Schlosszunge 2. Sobald der Gurt über das Becken
gezogen ist, führen Sie die Mini-Schloss-
zunge in das Mini-Gurtschloss ein. Das
Gurtschloss muss mit einem Klicken
einrasten.
Mini-Schlosszunge in Mini-Gurtschloss einsetzen
3. Lehnen Sie sich im Sitz zurück. Verschieben Sie die normale Schloss-
zunge so weit wie nötig, bis der Gurt über
Schulter und Becken reicht.
WARNUNG!
Ein nicht korrekt angelegter Sicherheits-
gurt kann Verletzungen bei einem Unfall
wesentlich verschlimmern. Sie können
innere Verletzungen erleiden oder sogar
aus dem Sicherheitsgurt rutschen.
Beachten Sie die folgenden Hinweise
zum sicheren Anlegen des Sicherheits-
gurtes für Sie selbst und für Ihre Passa-
giere.
Legen Sie den Schultergurt so über den
Oberkörper, dass er zwar bequem, aber
gleichzeitig straff sitzt und nicht am
Hals anliegt. Die Rückhalteautomatik
sorgt für enges Anliegen des Schulter-
gurts.
Eine Fehleinstellung des Sicherheits-
gurtes kann die Wirksamkeit des Sicher-
heitsgurtes bei einem Aufprall
vermindern.
Führen Sie alle Änderungen an der Sitz-
gurthöhe nur durch, wenn das Fahrzeug
steht.
20_MP_UG_DE_EU_t.book Page 113

SICHERHEIT
114
(Fortsetzung)

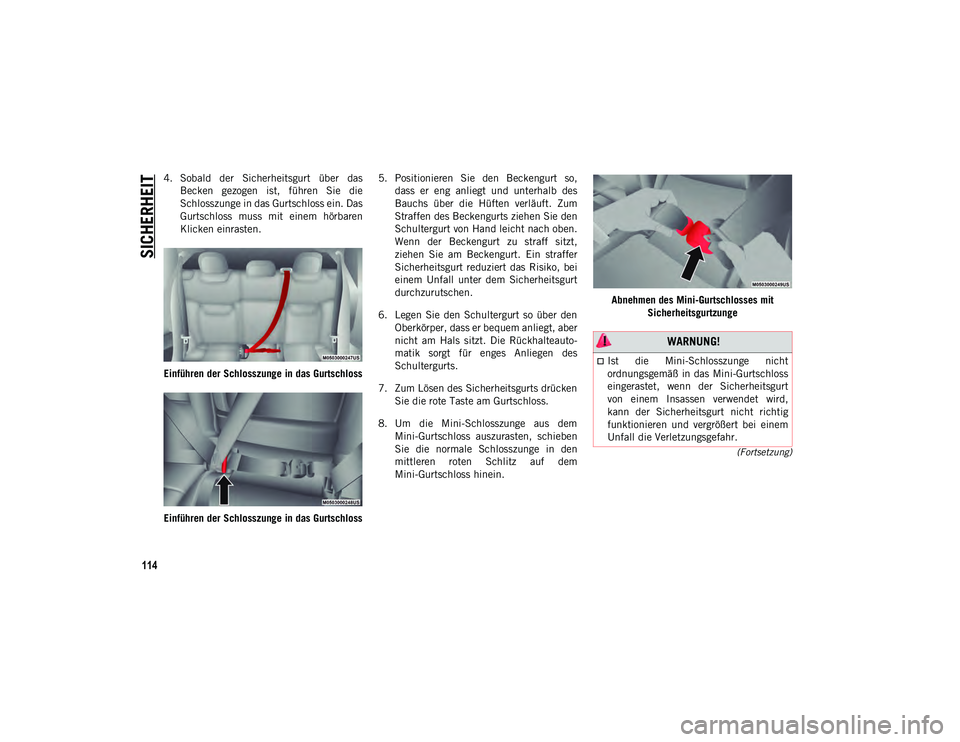

4. Sobald der Sicherheitsgurt über dasBecken gezogen ist, führen Sie die
Schlosszunge in das Gurtschloss ein. Das
Gurtschloss muss mit einem hörbaren
Klicken einrasten.
Einführen der Schlosszunge in das Gurtschloss
Einführen der Schlosszunge in das Gurtschloss 5. Positionieren Sie den Beckengurt so,
dass er eng anliegt und unterhalb des
Bauchs über die Hüften verläuft. Zum
Straffen des Beckengurts ziehen Sie den
Schultergurt von Hand leicht nach oben.
Wenn der Beckengurt zu straff sitzt,
ziehen Sie am Beckengurt. Ein straffer
Sicherheitsgurt reduziert das Risiko, bei
einem Unfall unter dem Sicherheitsgurt
durchzurutschen.
6. Legen Sie den Schultergurt so über den Oberkörper, dass er bequem anliegt, aber
nicht am Hals sitzt. Die Rückhalteauto-
matik sorgt für enges Anliegen des
Schultergurts.
7. Zum Lösen des Sicherheitsgurts drücken Sie die rote Taste am Gurtschloss.
8. Um die Mini-Schlosszunge aus dem Mini-Gurtschloss auszurasten, schieben
Sie die normale Schlosszunge in den
mittleren roten Schlitz auf dem
Mini-Gurtschloss hinein. Abnehmen des Mini-Gurtschlosses mit
Sicherheitsgurtzunge
WARNUNG!
Ist die Mini-Schlosszunge nicht
ordnungsgemäß in das Mini-Gurtschloss
eingerastet, wenn der Sicherheitsgurt
von einem Insassen verwendet wird,
kann der Sicherheitsgurt nicht richtig
funktionieren und vergrößert bei einem
Unfall die Verletzungsgefahr.
20_MP_UG_DE_EU_t.book Page 114

115

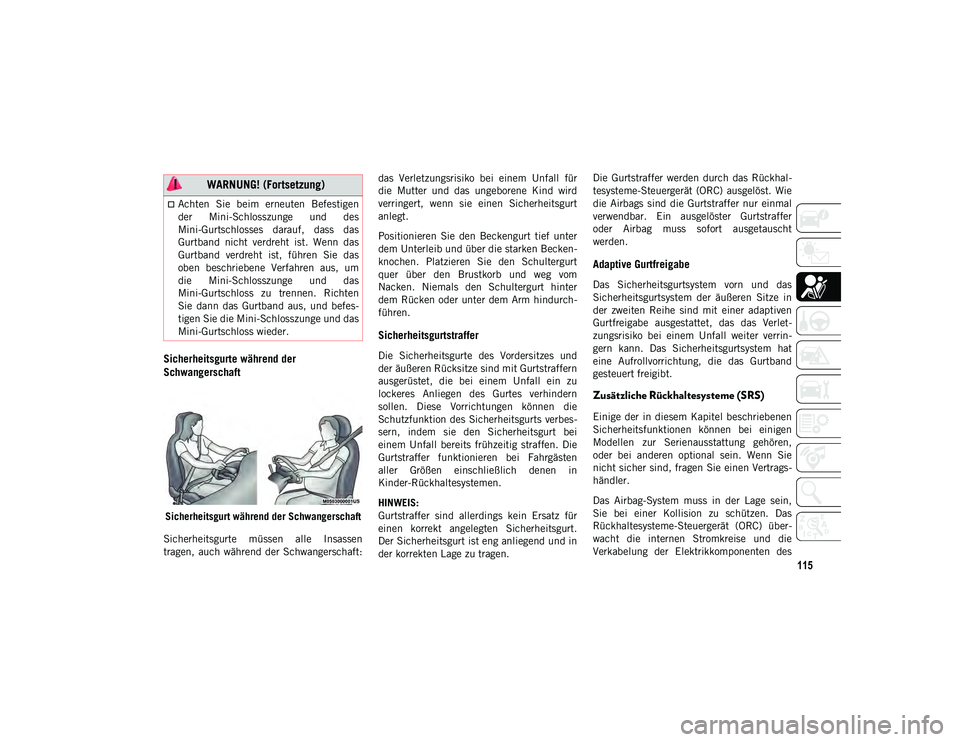

Sicherheitsgurte während der
Schwangerschaft
Sicherheitsgurt während der Schwangerschaft
Sicherheitsgurte müssen alle Insassen
tragen, auch während der Schwangerschaft: das Verletzungsrisiko bei einem Unfall für
die Mutter und das ungeborene Kind wird
verringert, wenn sie einen Sicherheitsgurt
anlegt.
Positionieren Sie den Beckengurt tief unter
dem Unterleib und über die starken Becken-
knochen. Platzieren Sie den Schultergurt
quer über den Brustkorb und weg vom
Nacken. Niemals den Schultergurt hinter
dem Rücken oder unter dem Arm hindurch-
führen.
Sicherheitsgurtstraffer
Die Sicherheitsgurte des Vordersitzes und
der äußeren Rücksitze sind mit Gurtstraffern
ausgerüstet, die bei einem Unfall ein zu
lockeres Anliegen des Gurtes verhindern
sollen. Diese Vorrichtungen können die
Schutzfunktion des Sicherheitsgurts verbes-
sern, indem sie den Sicherheitsgurt bei
einem Unfall bereits frühzeitig straffen. Die
Gurtstraffer funktionieren bei Fahrgästen
aller Größen einschließlich denen in
Kinder-Rückhaltesystemen.
HINWEIS:
Gurtstraffer sind allerdings kein Ersatz für
einen korrekt angelegten Sicherheitsgurt.
Der Sicherheitsgurt ist eng anliegend und in
der korrekten Lage zu tragen.Die Gurtstraffer werden durch das Rückhal-
tesysteme-Steuergerät (ORC) ausgelöst. Wie
die Airbags sind die Gurtstraffer nur einmal
verwendbar. Ein ausgelöster Gurtstraffer
oder Airbag muss sofort ausgetauscht
werden.
Adaptive Gurtfreigabe
Das Sicherheitsgurtsystem vorn und das
Sicherheitsgurtsystem der äußeren Sitze in
der zweiten Reihe sind mit einer adaptiven
Gurtfreigabe ausgestattet, das das Verlet-
zungsrisiko bei einem Unfall weiter verrin-
gern kann. Das Sicherheitsgurtsystem hat
eine Aufrollvorrichtung, die das Gurtband
gesteuert freigibt.
Zusätzliche Rückhaltesysteme (SRS)
Einige der in diesem Kapitel beschriebenen
Sicherheitsfunktionen können bei einigen
Modellen zur Serienausstattung gehören,
oder bei anderen optional sein. Wenn Sie
nicht sicher sind, fragen Sie einen Vertrags-
händler.
Das Airbag-System muss in der Lage sein,
Sie bei einer Kollision zu schützen. Das
Rückhaltesysteme-Steuergerät (ORC) über-
wacht die internen Stromkreise und die
Verkabelung der Elektrikkomponenten des
Achten Sie beim erneuten Befestigen
der Mini-Schlosszunge und des
Mini-Gurtschlosses darauf, dass das
Gurtband nicht verdreht ist. Wenn das
Gurtband verdreht ist, führen Sie das
oben beschriebene Verfahren aus, um
die Mini-Schlosszunge und das
Mini-Gurtschloss zu trennen. Richten
Sie dann das Gurtband aus, und befes-
tigen Sie die Mini-Schlosszunge und das
Mini-Gurtschloss wieder.
WARNUNG! (Fortsetzung)
20_MP_UG_DE_EU_t.book Page 115

SICHERHEIT
116
Airbag-Systems. Ihr Fahrzeug kann mit den
folgenden Airbag-Systemkomponenten
ausgestattet sein:
Airbag-Systemkomponenten
Rückhaltesysteme-Steuergerät (ORC)
Airbag-Warnleuchte
Lenkrad und Lenksäule
Instrumententafel
Knieschutzpolster
Fahrer- und Beifahrer-Front-Airbags
Sicherheitsgurtschlossschalter
Zusätzliche Seiten-Airbags
Frontal- und Seitenaufprallsensoren
Sicherheitsgurtstraffer
Sitzschienen-Stellungssensoren
Airbag-Warnleuchte
Das Rückhaltesysteme-Steuergerät
(ORC) überprüft außerdem bei
jedem Einschalten des Zündschal-
ters (Stellung START oder ON/RUN
(Ein/Start)) die Funktionsbereitschaft der
Elektronikbauteile des Airbag-Systems. Wenn sich der Zündschalter in der Stellung
OFF (Aus) bzw. ACC (Zusatzverbraucher)
befindet, ist das Airbag-System nicht einge-
schaltet und die Airbags werden nicht ausge-
löst.
Das Rückhaltesysteme-Steuergerät (ORC)
verfügt über eine Reservespannungsversor-
gung, die sicherstellt, dass das
Airbag-System auch dann auslösen, wenn
die Batterie schwach ist oder der Batteriean-
schluss getrennt wurde.
Wenn der Zündschalter in Position ON/RUN
(Ein/Start) gestellt wird, schaltet das Rück-
haltesysteme-Steuergerät (ORC) die
Airbag-Warnleuchte an der Instrumenten-
tafel ca. vier bis acht Sekunden lang zum
Selbsttest ein. Nach dem Selbsttest erlischt
die Airbag-Warnleuchte. Wenn das Rückhal-
tesysteme-Steuergerät (ORC) in einem der
Bauteile eine Fehlfunktion registriert, wird
dies durch kurzes oder ständiges
Aufleuchten der Airbag-Warnleuchte ange-
zeigt. Ein einfaches akustisches Warnsignal
ertönt, wenn die Leuchte nach dem ersten
Anlassen des Motors erneut aufleuchtet.
Das Rückhaltesysteme-Steuergerät (ORC)
führt außerdem eine Diagnose durch und
meldet durch die Airbag-Warnleuchte auf der
Instrumententafel, wenn eine Funktionsstö-
rung festgestellt wurde, die das
Airbag-System beeinträchtigen könnte. Bei
der Diagnose wird darüber hinaus auch die
Art der Funktionsstörung ermittelt. Das
Airbag-System ist so konzipiert, dass es
keine Wartung erfordert. Wenn Folgendes
auftritt, lassen Sie das Airbag-System sofort
von einem Vertragshändler warten.
Wenn der Zündschalter zuerst in der Posi-
tion ON/RUN (Ein/Start) ist, leuchtet die
Airbag-Warnleuchte vier bis acht
Sekunden lang nicht auf.
Die Airbag-Warnleuchte bleibt nach den
vier bis acht Sekunden eingeschaltet.
Während der Fahrt leuchtet die
Airbag-Warnleuchte vorübergehend auf
oder bleibt eingeschaltet.
HINWEIS:
Falls Tachometer, Drehzahlmesser oder
Anzeigeinstrumente des Motors nicht
arbeiten, ist das Rückhaltesysteme-Steuer-
gerät (ORC) eventuell auch nicht funktions-
fähig. In diesem Zustand sind die Airbags
unter Umständen nicht einsatzbereit. Lassen
Sie das Airbag-System sofort von einem
Vertragshändler warten.
20_MP_UG_DE_EU_t.book Page 116

117
(Fortsetzung)

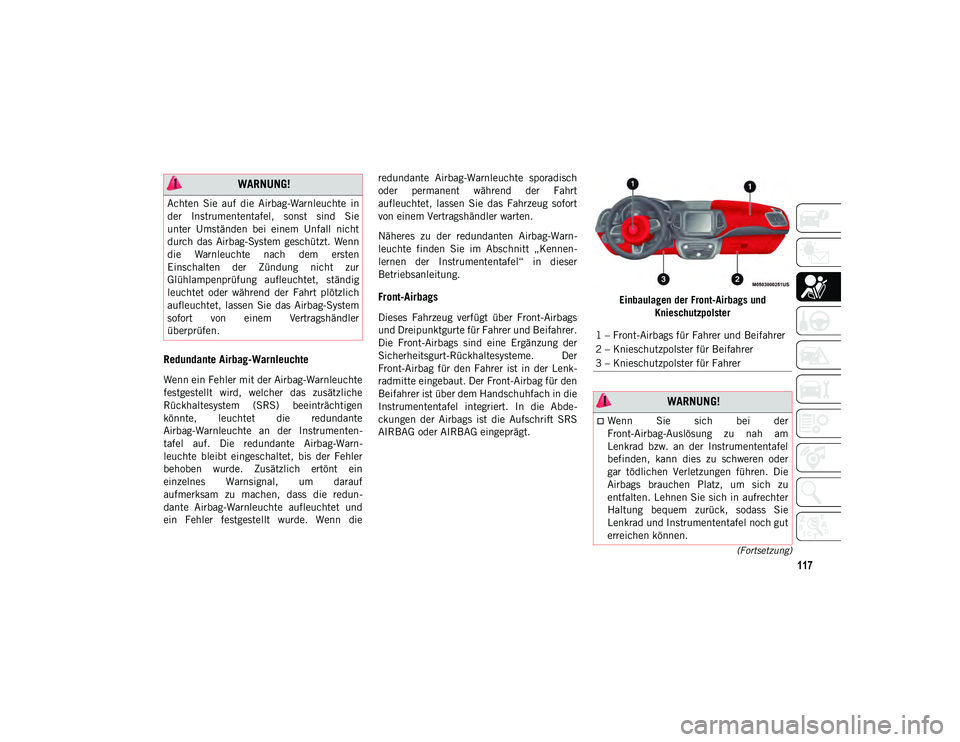

Redundante Airbag-Warnleuchte
Wenn ein Fehler mit der Airbag-Warnleuchte
festgestellt wird, welcher das zusätzliche
Rückhaltesystem (SRS) beeinträchtigen
könnte, leuchtet die redundante
Airbag-Warnleuchte an der Instrumenten-
tafel auf. Die redundante Airbag-Warn-
leuchte bleibt eingeschaltet, bis der Fehler
behoben wurde. Zusätzlich ertönt ein
einzelnes Warnsignal, um darauf
aufmerksam zu machen, dass die redun-
dante Airbag-Warnleuchte aufleuchtet und
ein Fehler festgestellt wurde. Wenn dieredundante Airbag-Warnleuchte sporadisch
oder permanent während der Fahrt
aufleuchtet, lassen Sie das Fahrzeug sofort
von einem Vertragshändler warten.
Näheres zu der redundanten Airbag-Warn-
leuchte finden Sie im Abschnitt „Kennen-
lernen der Instrumententafel“ in dieser
Betriebsanleitung.
Front-Airbags
Dieses Fahrzeug verfügt über Front-Airbags
und Dreipunktgurte für Fahrer und Beifahrer.
Die Front-Airbags sind eine Ergänzung der
Sicherheitsgurt-Rückhaltesysteme. Der
Front-Airbag für den Fahrer ist in der Lenk-
radmitte eingebaut. Der Front-Airbag für den
Beifahrer ist über dem Handschuhfach in die
Instrumententafel integriert. In die Abde-
ckungen der Airbags ist die Aufschrift SRS
AIRBAG oder AIRBAG eingeprägt.
Einbaulagen der Front-Airbags und
Knieschutzpolster
WARNUNG!
Achten Sie auf die Airbag-Warnleuchte in
der Instrumententafel, sonst sind Sie
unter Umständen bei einem Unfall nicht
durch das Airbag-System geschützt. Wenn
die Warnleuchte nach dem ersten
Einschalten der Zündung nicht zur
Glühlampenprüfung aufleuchtet, ständig
leuchtet oder während der Fahrt plötzlich
aufleuchtet, lassen Sie das Airbag-System
sofort von einem Vertragshändler
überprüfen.
1 – Front-Airbags für Fahrer und Beifahrer
2 – Knieschutzpolster für Beifahrer
3 – Knieschutzpolster für Fahrer
WARNUNG!
Wenn Sie sich bei der
Front-Airbag-Auslösung zu nah am
Lenkrad bzw. an der Instrumententafel
befinden, kann dies zu schweren oder
gar tödlichen Verletzungen führen. Die
Airbags brauchen Platz, um sich zu
entfalten. Lehnen Sie sich in aufrechter
Haltung bequem zurück, sodass Sie
Lenkrad und Instrumententafel noch gut
erreichen können.
20_MP_UG_DE_EU_t.book Page 117

SICHERHEIT
118
(Fortsetzung)
(Fortsetzung)
Fahrer- und Beifahrer-Airbag – Funktionen
Das erweiterte Front-Airbag-System besteht
aus mehrstufigen Fahrer- und
Beifahrer-Front-Airbags. Die Ausgangsleis-
tung dieses Systems richtet sich nach der
Härte und Art des Aufpralls, die vom Rück-
haltesysteme-Steuergerät (ORC) anhand der
Informationen der Frontaufprallsensoren (je
nach Ausstattung) oder anderer Systemkom-
ponenten ermittelt werden.
Die erste Stufe des Gasgenerators wird sofort
während eines Aufpralls gezündet, bei dem
der Airbag ausgelöst werden muss. Eine
niedrige Ausgangsleistung wird bei einem
weniger schweren Aufprall verwendet. Bei
einem schwereren Aufprall wird eine höhere
Ausgangsleistung eingesetzt. Dieses Fahrzeug kann mit einem Fahrer-
und/oder Beifahrer-Gurtschlossschalter
ausgestattet sein, mit dem festgestellt wird,
ob der Fahrer- und/oder der
Beifahrer-Sicherheitsgurt angelegt sind. Der
Gurtschlossschalter kann die Aufblasge-
schwindigkeit der erweiterten Front-Airbags
steuern.
Dieses Fahrzeug kann mit Sitzschienen-Stel-
lungssensoren für den Fahrer- und/oder
Beifahrersitz ausgestattet sein, welche die
Aufblasgeschwindigkeit der erweiterten
Front-Airbags basierend auf der Sitzposition
steuern können.
Verwenden Sie NIE ein Kinder-Rückhal-
tesystem mit Blickrichtung nach hinten
auf einem Sitz, der von einem davor
befindlichen AKTIVEN AIRBAG
geschützt wird; dabei kann es zu
SCHWEREN oder TÖDLICHEN Verlet-
zungen für das KIND kommen.
Es ist ratsam, Kinder immer in einem
entsprechenden Kinder-Rückhalte-
system auf dem Rücksitz zu transpor-
tieren, da diese Position bei einem
Unfall den größten Schutz bietet.

Sollte es erforderlich sein, ein Kind auf
dem Beifahrersitz in einem Kinder-Rück-
haltesystem mit Blickrichtung nach hinten
zu transportieren, muss der Front-Airbag
auf der Beifahrerseite deaktiviert werden.
Stellen Sie immer sicher, dass die
Airbag-Deaktivierungskontrollleuchte bei
Verwendung eines Kinder-Rückhaltesys-
tems leuchtet. Der Beifahrersitz muss
außerdem so weit wie möglich nach hinten
geschoben werden, um zu vermeiden, dass
das Kinder-Rückhaltesystem mit dem
Armaturenbrett in Kontakt kommt.

WARNUNG! (Fortsetzung)
Ein erweiterter Beifahrer-Front-Airbag
kann Kindern unter 12 Jahren sowie
Kindern in einem Kinder-Rückhalte-
system mit Blickrichtung nach hinten
beim Öffnen schwere oder lebensgefähr-
liche Verletzungen zufügen.
WARNUNG! (Fortsetzung)
WARNUNG!
Es dürfen keine Gegenstände über den
Airbag in der Instrumententafel oder im
Lenkrad oder in dessen Nähe gelegt
werden. Solche Gegenstände können
Schäden verursachen, wenn der Airbag
bei einem genügend schweren Unfall
aufgeblasen wird.
20_MP_UG_DE_EU_t.book Page 118
