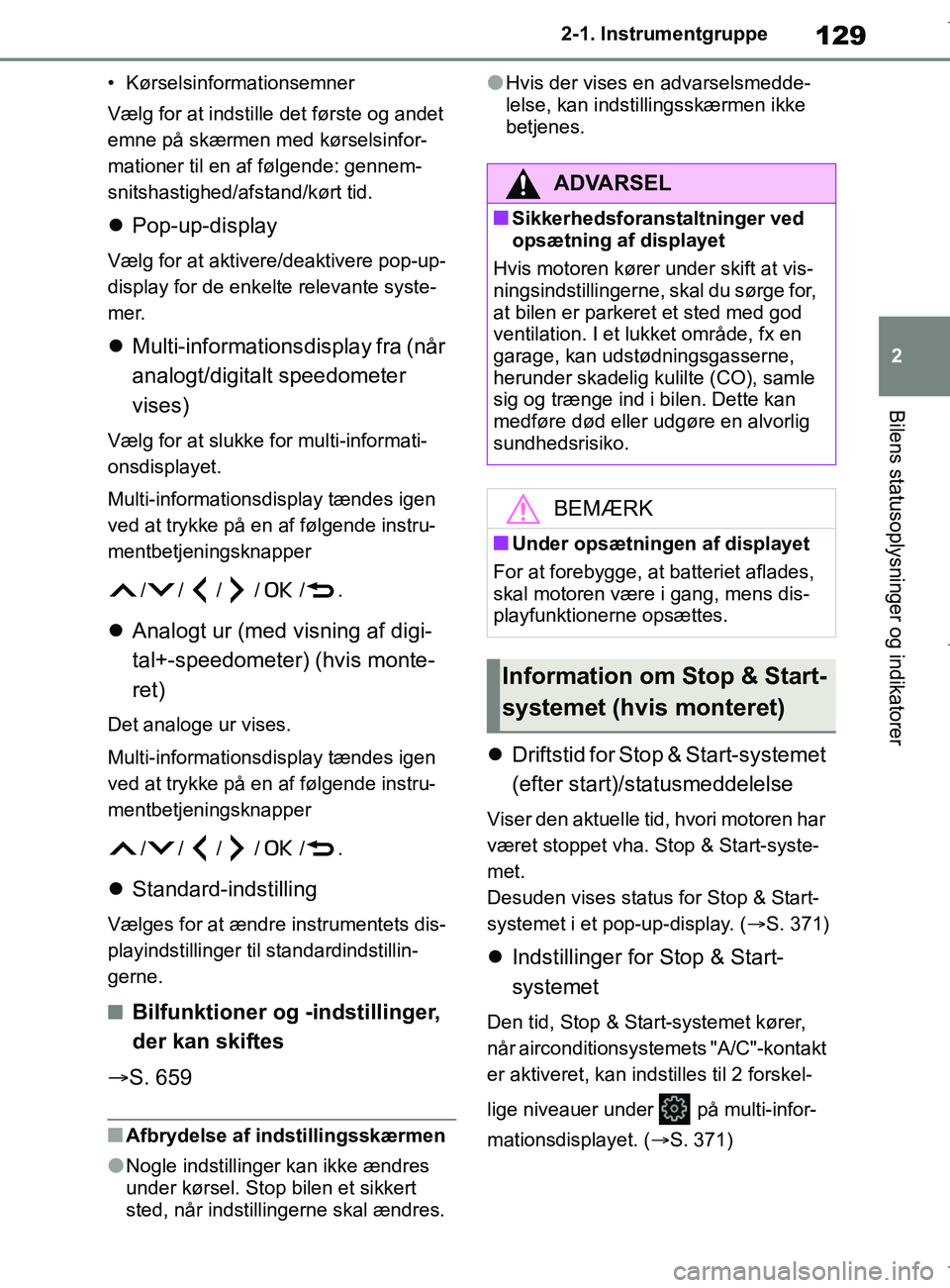

Page 129 of 688

129
2
COROLLA_TMUK_EE 2-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
• Kørselsinformationsemner
Vælg for at indstille det første og andet
emne på skærmen med kørselsinfor-
mationer til en af følgende: gennem-
snitshastighed/af
stand/kørt tid.
Pop-up-display
Vælg for at aktivere/deaktivere pop-up-
display for de enkelte relevante syste-
mer.
Multi-informations display fra (når
analogt/digitalt speedometer
vises)
Vælg for at slukke for multi-informati-
onsdisplayet.
Multi-informationsdisplay tændes igen
ved at trykke på en af følgende instru-
mentbetjeningsknapper
//// /.
Analogt ur (med visning af digi-
tal+-speedometer) (hvis monte-
ret)
Det analoge ur vises.
Multi-informationsdisplay tændes igen
ved at trykke på en af følgende instru-
mentbetjeningsknapper
//// /.
Standard-indstilling
Vælges for at ændre instrumentets dis-
playindstillinger til standardindstillin-
gerne.
nBilfunktioner og -indstillinger,
der kan skiftes
S. 659
nAfbrydelse af indstillingsskærmen
lNogle indstillinger kan ikke ændres
under kørsel. Stop bilen et sikkert
sted, når indstillingerne skal ændres.
lHvis der vises en advarselsmedde-
lelse, kan indstillingsskærmen ikke
betjenes.
Driftstid for Stop & Start-systemet
(efter start)/statusmeddelelse
Viser den aktuelle tid, hvori motoren har
været stoppet vha. Stop & Start-syste-
met.
Desuden vises status for Stop & Start-
systemet i et pop-up-display. ( S. 371)
Indstillinger for Stop & Start-
systemet
Den tid, Stop & Start-systemet kører,
når airconditionsystemets "A/C"-kontakt
er aktiveret, kan indstilles til 2 forskel-
lige niveauer under på multi-infor-
mationsdisplayet. ( S. 371)
ADVARSEL
nSikkerhedsforanstaltninger ved
opsætning af displayet
Hvis motoren kører under skift at vis-
ningsindstillingerne, skal du sørge for,
at bilen er parkeret et sted med god
ventilation. I et lukket område, fx en
garage, kan udstødningsgasserne,
herunder skadelig kulilte (CO), samle
sig og trænge ind i bilen. Dette kan
medføre død eller udgøre en alvorlig
sundhedsrisiko.
BEMÆRK
nUnder opsætningen af displayet
For at forebygge, at batteriet aflades,
skal motoren være i gang, mens dis-
playfunktionerne opsættes.
Information om Stop & Start-
systemet (hvis monteret)
OM12L25DK.book Page 129 Wednesday, April 10, 2019 9:44 AM
Page 130 of 688

130
COROLLA_TMUK_EE2-1. Instrumentgruppe
*: Hvis monteret
De illustrationer, der benyttes i denne tekst, er ment som eksempler og kan afvige
fra det billede, der faktisk vises på forrudedisplayet.
Visningsområde knyttet til systemerne til sikker og let kørsel/navigati-
onssystemet (hvis monteret) ( S. 132)
Visning af gearposition (multidrive) /visningsområde til RSA (oplysninger
på færdselstavler) (hvis monteret) ( S. 269, 362)
Visning af kørehastighed
Visningsområde til omdrejningstæller/indikator for miljøvenlig kørsel (hvis monteret)/udendørstemperatur ( S. 133)
nForrudedisplayet aktiveres, når
Tændingskontakten står på ON.
nUnder brug af forrudedisplayet
Forrudedisplayet kan være mørkt eller
vanskeligt at se gennem solbriller, især
polaroid-solbriller. Regulér forrudedis-
playets lysstyrke, eller tag solbrillerne af.
nVisning af gadenavne (biler med
navigationssystem)
Kun gadenavne, som er indeholdt i kort-
dataene, vises.
Forrudedisplay*
Forrudedisplayet viser forskellige kørselsrelaterede oplysninger og
driftsstatus for systemerne til sikker og let kørsel på forruden.
Systemets dele
OM12L25DK.book Page 130 Wednesday, April 10, 2019 9:44 AM

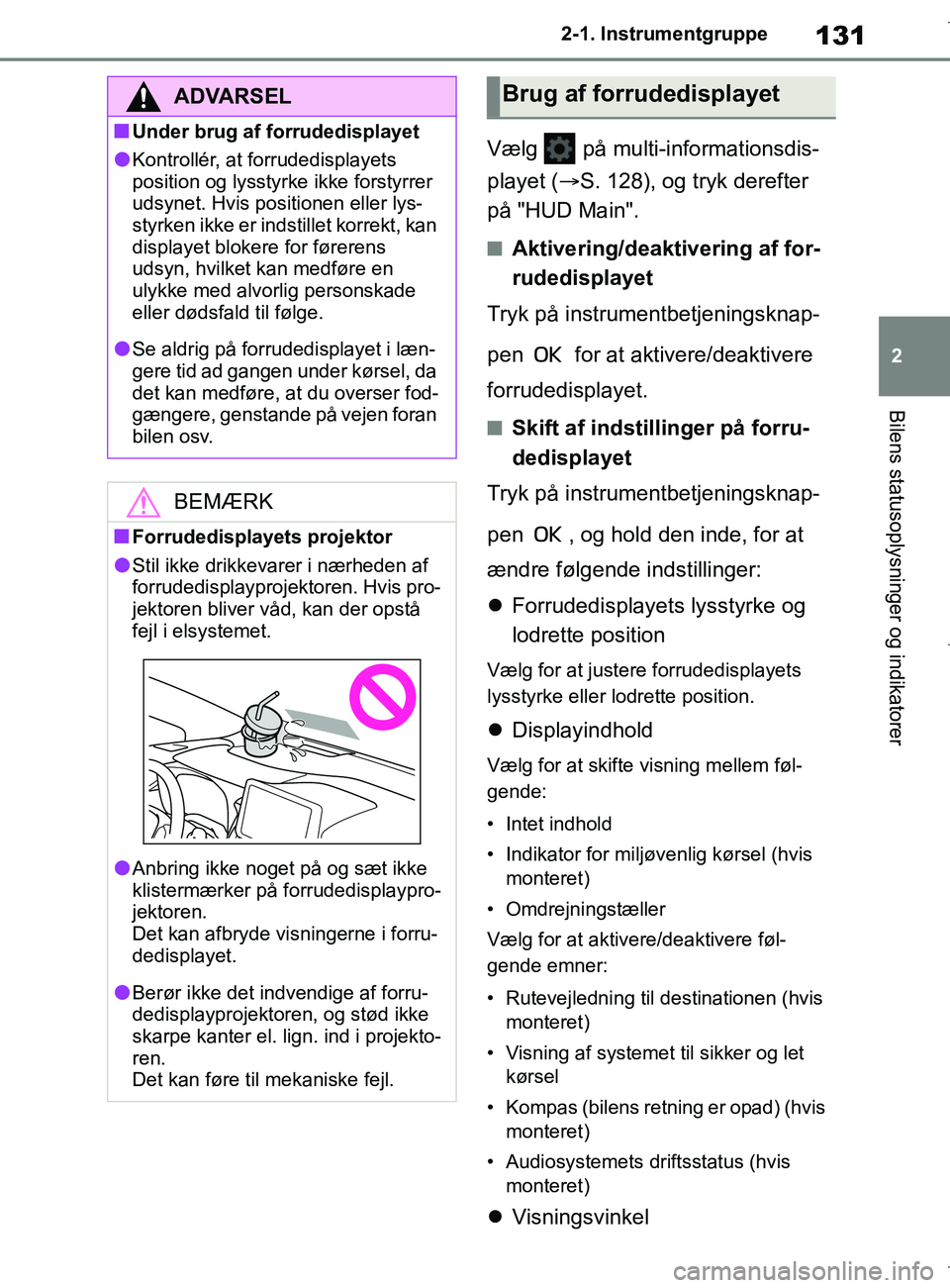

Page 131 of 688

131
2
COROLLA_TMUK_EE 2-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
Vælg på multi-informationsdis-
playet (
S. 128), og tryk derefter
på "HUD Main".
nAktivering/deaktivering af for-
rudedisplayet
Tryk på instrumentbetjeningsknap-
pen for at aktivere/deaktivere
forrudedisplayet.
nSkift af indstillinger på forru-
dedisplayet
Tryk på instrumentbetjeningsknap-
pen , og hold den inde, for at
ændre følgende indstillinger:
Forrudedisplayets lysstyrke og
lodrette position
Vælg for at justere forrudedisplayets
lysstyrke eller lo drette position.
Displayindhold
Vælg for at skifte visning mellem føl-
gende:
• Intet indhold
• Indikator for miljøvenlig kørsel (hvis
monteret)
• Omdrejningstæller
Vælg for at aktivere/deaktivere føl-
gende emner:
• Rutevejledning til destinationen (hvis monteret)
• Visning af systemet til sikker og let kørsel
• Kompas (bilens retning er opad) (hvis monteret)
• Audiosystemets driftsstatus (hvis monteret)
Visningsvinkel
ADVARSEL
nUnder brug af forrudedisplayet
lKontrollér, at forrudedisplayets
position og lysstyrke ikke forstyrrer
udsynet. Hvis positionen eller lys-
styrken ikke er inds tillet korrekt, kan
displayet blokere for førerens
udsyn, hvilket kan medføre en
ulykke med alvorlig personskade
eller dødsfald til følge.
lSe aldrig på forrudedisplayet i læn-
gere tid ad gangen under kørsel, da
det kan medføre, at du overser fod-
gængere, genstande på vejen foran
bilen osv.
BEMÆRK
nForrudedisplayets projektor
lStil ikke drikkevarer i nærheden af
forrudedisplayprojektoren. Hvis pro-
jektoren bliver våd, kan der opstå
fejl i elsystemet.
lAnbring ikke noget på og sæt ikke
klistermærker på forrudedisplaypro-
jektoren.
Det kan afbryde vi sningerne i forru-
dedisplayet.
lBerør ikke det indvendige af forru-
dedisplayprojektoren, og stød ikke
skarpe kanter el. lign. ind i projekto-
ren.
Det kan føre til mekaniske fejl.
Brug af forrudedisplayet
OM12L25DK.book Page 131 Wednesday, April 10, 2019 9:44 AM
Page 132 of 688

132
COROLLA_TMUK_EE2-1. Instrumentgruppe
Vælg for at justere forrudedisplayets
vinkel.
nAktivering/deaktive ring af forrude-
displayet
Hvis forrudedisplayet er deaktiveret, for-
bliver det deaktiveret, når tændingskon-
takten slås fra og derefter stilles på ON.
nDisplayets lysstyrke
Forrudedisplayets lysstyrke kan justeres
under på multi-informationsdis-
playet. Den justeres desuden automa-
tisk afhængig af lysniveauet i
omgivelserne.
nStatusvisning for systemet til
sikker og let kørsel
Viser driftsstatus for følgende
systemer:
Dynamisk fartpilot med radar og
fuldt hastighedsområde (hvis
monteret) ( S. 336)
Dynamisk fartpilot med radar
(hvis monteret) ( S. 347)
LTA (vejbaneregistrering) (hvis
monteret) ( S. 318)
LDA (advarsel om vejbaneskift
med kontrol af styring) (hvis
monteret) ( S. 328)
Detaljer i indholdet, der vises på forru-
dedisplayet, kan afvige fra visningen på
multi-informationsdisplayet. Der henvi-
ses til beskrivelserne af de enkelte
systemer.
nVisningsområde knyttet til
navigationssystemet (hvis
monteret)
Viser følgende emner, som er knyt-
tet til navigationssystemet:
Vejnavn
Rutevejledning t il destinationen
Kompas (bilens retning er opad)
Pop-up-display til følgende syste-
mer vises, når det er nødvendigt:
ADVARSEL
nAdvarsel ved ændring af forrude-
displayets indstillinger
Hvis motoren kører under skift af
visningsindstillinge rne, skal du sørge
for, at bilen er parkeret et sted med
god ventilation. I et lukket område, fx
en garage, kan udstødningsgasserne,
herunder skadelig kulilte (CO), samle
sig og trænge ind i bilen. Dette kan
medføre død eller udgøre en alvorlig
sundhedsrisiko.
BEMÆRK
nVed ændring af forrudedisplayets
indstillinger
For at forebygge, at batteriet aflades,
skal motoren være i gang, mens for-
rudedispoayets indstillinger ændres.
Visningsområde knyttet til
systemerne til sikker og let
kørsel/navigationssystemet
(hvis monteret)
Pop-up-display
OM12L25DK.book Page 132 Wednesday, April 10, 2019 9:44 AM
Page 133 of 688

133
2
COROLLA_TMUK_EE 2-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
nSystemer til sikker og let kør-
sel
Viser en advarsel/et forslag/et tip
eller driftsstatus for et relevant
system.
PCS (pre-collision-system) (hvis
monteret) ( S. 311)
Toyota parkeringshjælpsensor
(hvis monteret) ( S. 382)
PKSB (parkeringsbremseassi-
stent) (hvis monteret) ( S. 395)
Bremseprioriteringssystem
( S. 250)
Kør-start-kontrol (hvis monteret)
( S. 251)
Detaljer i indholdet, der vises på forru-
dedisplayet, kan afvige fra visningen på
multi-informationsdisplayet. Der henvi-
ses til beskrivelserne af de enkelte
systemer.
n ikon
Vises, når der vises en advar-
selsmeddelelse på multi-informati-
onsdisplayet. ( S. 608)
nAdvarselsmeddelelse
Nogle advarselsmeddelelser vises,
når det er nødvendigt afhængig af
visse forhold.
Detaljer i indholdet, der vises på forru-
dedisplayet, kan afvige fra visningen på
multi-informationsdisplayet.
nAudiosystemets driftsstatus
(hvis monteret)
Vises, når en knap til fjernbetjening
af audio på rattet betjenes.
nStatus for håndfrit system
(hvis monteret)
Vises, når det håndfri system betje-
nes.
nNår et pop-up-display vises
Når et pop-up-display vises, vises et
aktuelt display muligvis ikke længere.
Hvis det er tilfældet, vender displayet til-
bage, når pop-up-displayet forsvinder.
nOmdrejningstæller
Viser motorens omdrejningstal i
omdrejninger i minuttet.
nIndikator for milj øvenlig kørsel
(hvis monteret)
Visning af zone for miljøvenlig
kørsel
Andel af miljøvenlig kørsel
baseret på acceleration
Zone for miljøvenlig kørsel
Visning af omdrejnings-
tæller/indikator for
miljøvenlig kørsel
(hvis monteret)/
udendørstemperatur
OM12L25DK.book Page 133 Wednesday, April 10, 2019 9:44 AM

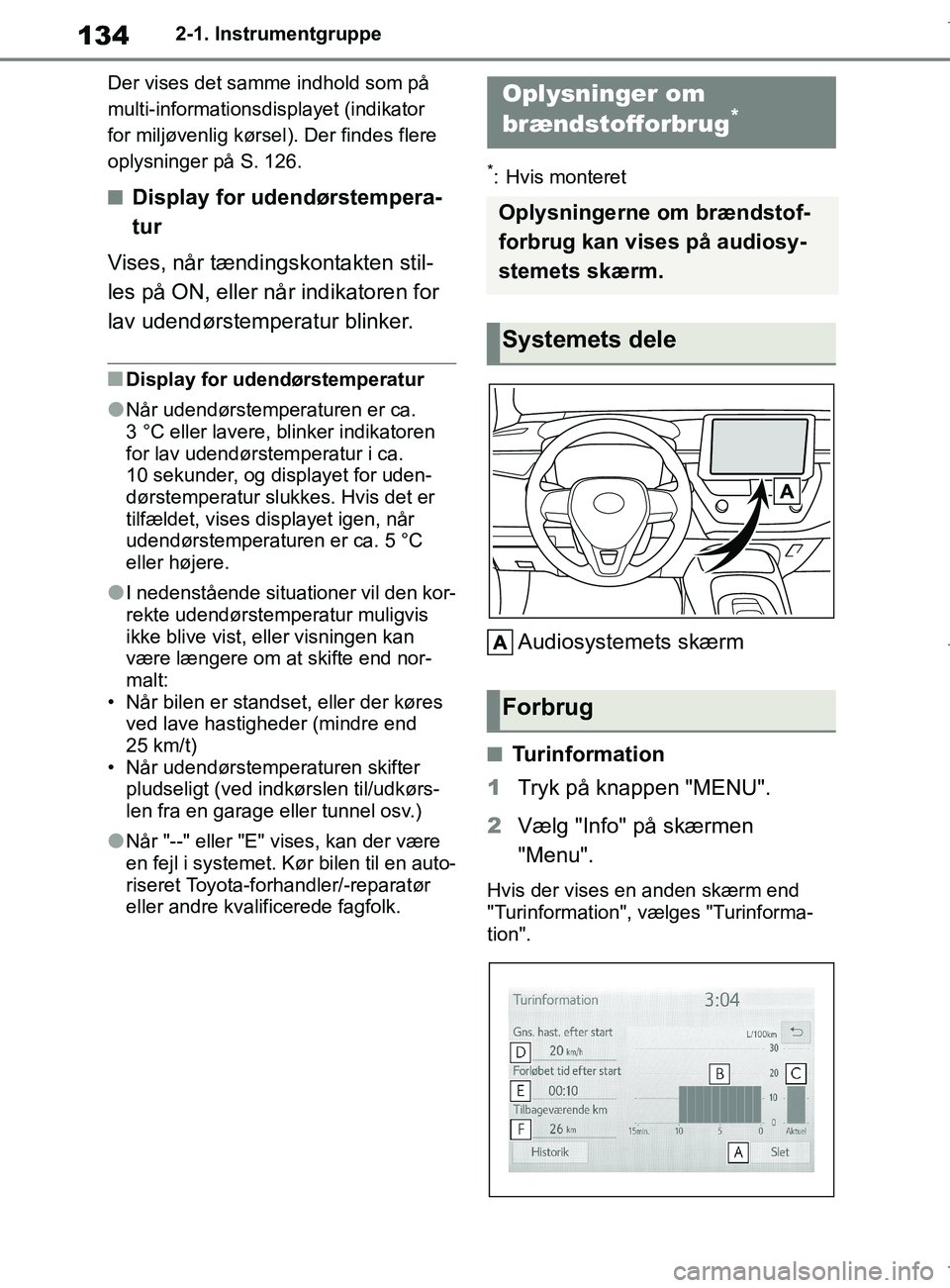

Page 134 of 688

134
COROLLA_TMUK_EE2-1. Instrumentgruppe
Der vises det samme indhold som på
multi-informationsdisplayet (indikator
for miljøvenlig kørsel). Der findes flere
oplysninger på S. 126.
nDisplay for udendørstempera-
tur
Vises, når tændingskontakten stil-
les på ON, eller når indikatoren for
lav udendørstemperatur blinker.
nDisplay for udendørstemperatur
lNår udendørstemperaturen er ca.
3 °C eller lavere, blinker indikatoren
for lav udendørstemperatur i ca.
10 sekunder, og displayet for uden-
dørstemperatur slukkes. Hvis det er
tilfældet, vises displayet igen, når
udendørstemperaturen er ca. 5 °C
eller højere.
lI nedenstående situationer vil den kor-
rekte udendørstemperatur muligvis
ikke blive vist, eller visningen kan
være længere om at skifte end nor-
malt:
• Når bilen er standset, eller der køres
ved lave hastigheder (mindre end
25 km/t)
• Når udendørstemperaturen skifter
pludseligt (ved indkørslen til/udkørs-
len fra en garage eller tunnel osv.)
lNår "--" eller "E" vises, kan der være
en fejl i systemet. Kør bilen til en auto-
riseret Toyota-for handler/-reparatør
eller andre kvalificerede fagfolk.
*: Hvis monteret
Audiosystemets skærm
nTurinformation
1 Tryk på knappen "MENU".
2 Vælg "Info" på skærmen
"Menu".
Hvis der vises en anden skærm end
"Turinformation", vælges "Turinforma-
tion".
Oplysninger om
brændstofforbrug*
Oplysningerne om brændstof-
forbrug kan vises på audiosy-
stemets skærm.
Systemets dele
Forbrug
OM12L25DK.book Page 134 Wednesday, April 10, 2019 9:44 AM
Page 135 of 688

135
2
COROLLA_TMUK_EE 2-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
Nulstilling af
forbrugsdata
Brændstofforbrug i de seneste
15 minutter
Aktuelt brændstofforbrug
Den gennemsnitlige hastighed,
siden motoren blev startet.
Den tid, der er gået, siden moto-
ren blev startet.
Rækkevidde
Det gennemsnitlige brændstoffor-
brug i de sidste 15 minutter er ind-
delt efter farve i tidligere
gennemsnit og gennemsnit, siden
tændingskontakten sidst blev sat
på ON. Brug det viste gennemsnit-
lige brændstofforbrug som en bag-
grundsoplysning.
Illustrationen er kun et eksempel og
kan variere en smule fra de faktiske for-
hold.
nHistorik
1 Tryk på knappen "MENU".
2 Vælg "Info" på skærmen
"Menu".
Hvis der vises en anden skærm end
"Historik", vælges "Historik".
Bedste registrerede brændstof-
forbrug Seneste brændstofforbrug
Tidligere brændstofforbrugsregi-
strering
Nulstilling af historikdata
Opdatering af de seneste data
for brændstofforbrug
Historikken for det gennemsnitlige
brændstofforbrug er farveinddelt i
tidligere gennemsnit og gennem-
snitligt brændstofforbrug siden
seneste opdatering. Brug det viste
gennemsnitlige brændstofforbrug
som en baggrundsoplysning.
Illustrationen er kun et eksempel og
kan variere en smule fra de faktiske for-
hold.
nOpdatering af historikdata
Opdater det senest e brændstofforbrug
ved at vælge "Klip" fo r at måle det aktu-
elle brændstofforbrug igen.
nNulstilling af dataene
Dataene for brændstofforbruget kan
slettes ved at vælge "Slet".
nRækkevidde
Viser den anslåede maksimumafstand,
der kan tilbagelægges med den reste-
rende mængde brændstof.
Denne distance er beregnet ud fra dit
gennemsnitlige brændstofforbrug.
Det betyder, at den faktiske distance,
der kan tilbagelægges, kan afvige fra
den viste.
OM12L25DK.book Page 135 Wednesday, April 10, 2019 9:44 AM
Page 136 of 688
136
COROLLA_TMUK_EE2-1. Instrumentgruppe
OM12L25DK.book Page 136 Wednesday, April 10, 2019 9:44 AM
