2019 TOYOTA COROLLA HATCHBACK Brugsanvisning (in Danish)

393
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nRCTA-funktionens registreringsområder
Nedenfor skitseres de områder, køretøjer kan registreres inden for.
Summeren kan advare føreren om
biler, der nærmer sig fra større
afstand med højere hastighed.
Eksempel:
nRCTA-funktionen fungerer når:
RCTA-funktionen fungerer, når alle føl-
gende betingelser er opfyldt:
lTændingskontakten står på ON.
lRCTA-funktionen er aktiveret.
lGearvælgeren står på R.
lBilens hastighed er lavere end ca.
8 km/t.
lHastigheden for køretøjet, der nær-
mer sig, er mellem ca. 8 km/t og
28 km/t.
nJustering af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. Lydstyrken
på summere for Toyo ta parkeringshjælp-
sensoren og RCTA-funktionen justeres
samtidigt.
Brug instrumentbetje ningsknapperne til
at ændre indstillinger. ( S. 124)1
Tryk på eller for at vælge
.
2 Tryk på eller for at vælge
"RCTA", og tryk derefter på , og
hold den inde.
3 Vælg den ønskede lydstyrke, og tryk
derefter på .
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem
1, 2 og 3.
nAfbrydelse af en summer
Der vises en afbryderknap på multi-
informationsdisplayet, når der registre-
res et objekt. Tryk på for at afbryde
summeren.
Summerne for Toyota parkeringshjælp-
sensoren og RCTA-funktionen afbrydes
samtidigt.
Frakoblingen af lyden annulleres auto-
matisk i følgende situationer:
lNår gearvælgeren flyttes.
lNår bilens hastighed har overskredet
en bestemt hastighed.
lNår funktionen annulleres midlertidigt.
lNår funktionen deaktiveres manuelt.
lNår tændingskontakten er slået fra.
Hastighed for bil,
der nærmer sig Omtrentlig
advarselsafstand
28 km/t (hurtigt)20 m
8 km/t (langsomt)5,5 m
OM12L25DK.book Page 393 Wednesday, April 10, 2019 9:44 AM

394
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
nForhold, hvor RCTA-funktionen
ikke vil registrere et køretøj
RCTA-funktionen er ikke beregnet til at
registrere følgende typer af køretøjer
og/eller objekter:
lKøretøjer, der nærmer sig direkte bag-
fra
lBiler, der parkerer baglæns i en parke-
ringsbås ved siden af din bil
lBiler, der ikke kan registreres af sen-
sorerne, på grund af forhindringer
lAutoværn, mure, skilte, parkerede
biler og lignende stillestående objek-
ter
*
lSmå motorcykler, cykler, fodgængere
o s v.*
lKøretøjer, der bevæger sig væk fra
din bil
lBiler, der nærmer sig fra parkerings-
båsene ved siden af din bil*
*
: Afhængig af forholdene kan registre- ring af et køretøj og/eller objekt finde
sted.
nForhold, hvor RCTA-funktionen
muligvis ikke fungerer korrekt
lRCTA-funktionen registrerer muligvis
ikke køretøjer korre kt i følgende situa-
tioner:
• Når en sensor er fejljusteret på grund
af et kraftigt slag mod sensoren eller
dens omgivelser
• Når mudder, sne, is, klistermærker osv. dækker en sensor eller dens
omgivelser på bagkofangeren
• Ved kørsel på en vej, der er våd af stil- lestående vand på grund af regn, sne
eller tåge • Når flere køretøjer nærmer sig med
kun et lille mellemrum mellem hvert
køretøj
• Hvis en bil nærmer sig bilens bagende hurtigt
• Når der er monteret et trækøje bag på
bilen
• Ved bakning op af en stigning med en kraftig ændring i hældningen
• Ved bakning ud af en parkeringsplads i en flad vinkel
• Umiddelbart efter, at RCTA-funktionen er slået til
• Umiddelbart efter motoren er startet
med RCTA-funktionen slået til
• Når sensorerne ikke kan registrere et køretøj på grund af forhindringer
OM12L25DK.book Page 394 Wednesday, April 10, 2019 9:44 AM

395
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
lI følgende situationer kan det oftere
ske, at RCTA-funktionen unødvendigt
registrerer et køre
tøj og/eller objekt:
• Når et køretøj kører forbi på siden af din bil
• Når parkeringspladsen vender ud
mod en gade, og der kører biler på
gaden
• Når der er kort afstand mellem din bil og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som
kan reflektere elektriske bølger mod
bilen
• Når der er monteret et trækøje bag på
bilen
*: Hvis monteret
nParkeringsbremseassistent-
funktion (ubevægelige objek-
ter) (hvis monteret)
Der anvendes ultralydssensorer til
at registrere ubevægelige objekter,
fx en mur, i registreringsområdet,
ved kørsel med lav hastighed eller
bakning. ( S. 401)
PKSB (parkerings-
bremseassistent)*
Parkeringsbremseassistenten
omfatter følgende funktioner,
der aktiveres ved kørsel med
lav hastighed eller bakning,
f.eks. ved parkering. Når syste-
met vurderer, at risikoen for en
kollision med et registreret
objekt er høj, vises en advarsel
for at opfordre føreren til at
undvige. Hvis systemet vurde-
rer, at der er ekstremt høj risiko
for en kollision med et registre-
ret objekt, aktiveres bremserne
automatisk for at hjælpe med
at undgå kollisionen eller redu-
cere kollisionskraften.
PKSB-system (parkerings-
bremseassistent)
OM12L25DK.book Page 395 Wednesday, April 10, 2019 9:44 AM

396
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
nParkeringsbremseassistent-
funktion (trafik bag bilen)
(hvis monteret)
Radarsensorer bag på bilen bruges
til at registrere biler, der nærmer
sig, i registreringsområdet bag bilen
under bakning. ( S. 407) Parkeringsbremseassistenten kan
aktiveres/deaktiveres på multi-infor-
mationsdisplayet. Alle funktioner i
parkeringsbremseassistenten (ube-
vægelige objekter og trafik bag
bilen) aktiveres/deaktiveres samti-
digt.
Brug instrumentbetjeningsknap-
perne til at aktivere/deaktivere par-
keringsbremseassistenten.
(
 S. 124)
1 Tryk på eller for at
vælge .
2 Tryk på eller for at
vælge , og tryk derefter på
.
Når parkeringsbremsefunktionen er
deaktiveret, lyse r PKSB OFF-indikato-
ren ( S . 111 ) .
Systemet aktiveres igen, når det er
deaktiveret, ved at vælge på multi-
informationsdisplayet, vælge og
slå den til. Hvis systemet deaktiveres
på denne måde, kan det ikke aktiveres
igen ved at slå tændingskontakten fra
og derefter stille den på ON.
ADVARSEL
nParkeringbremseassistentsyste-
mets begrænsninger
Stol ikke blindt på systemet, da det
kan føre til en ulykke.
lFøreren har alene ansvaret for en
sikker kørsel. Kør altid forsigtigt, og
hold godt øje med omgivelserne.
Parkeringsbremseassistenten er
beregnet til at r educere effekten af
en kollision. I nogle situationer fun-
gerer den dog muligvis ikke.
lParkeringsbremseassistentsyste-
met er ikke beregnet til at stoppe
bilen helt. Selvom systemet har
stoppet bilen, skal du straks træde
på bremsepedalen, da bremsesty-
ringen annulleres efter ca. 2 sekun-
d er.
BEMÆRK
nHvis "Parking Support Brake
Unavailable" vises på multi-infor-
mationsdisplayet, og PKSB OFF-
indikatoren blinker
Hvis denne meddelelse vises, straks
efter at tændingskontakten er stillet
på ON, skal du køre forsigtigt og være
opmærksom på omgivelserne. Det
kan være nødvendigt at køre i bilen i
et stykke tid, før systemet vender til-
bage til normal funktion. (Hvis syste-
met ikke vender tilbage til normal
funktion, når du har kørt et stykke tid,
skal du rengøre sensorerne og områ-
derne omkring dem på kofangerne).
Aktivering/deaktivering af
parkeringsbremse-
assistenten
OM12L25DK.book Page 396 Wednesday, April 10, 2019 9:44 AM

397
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel

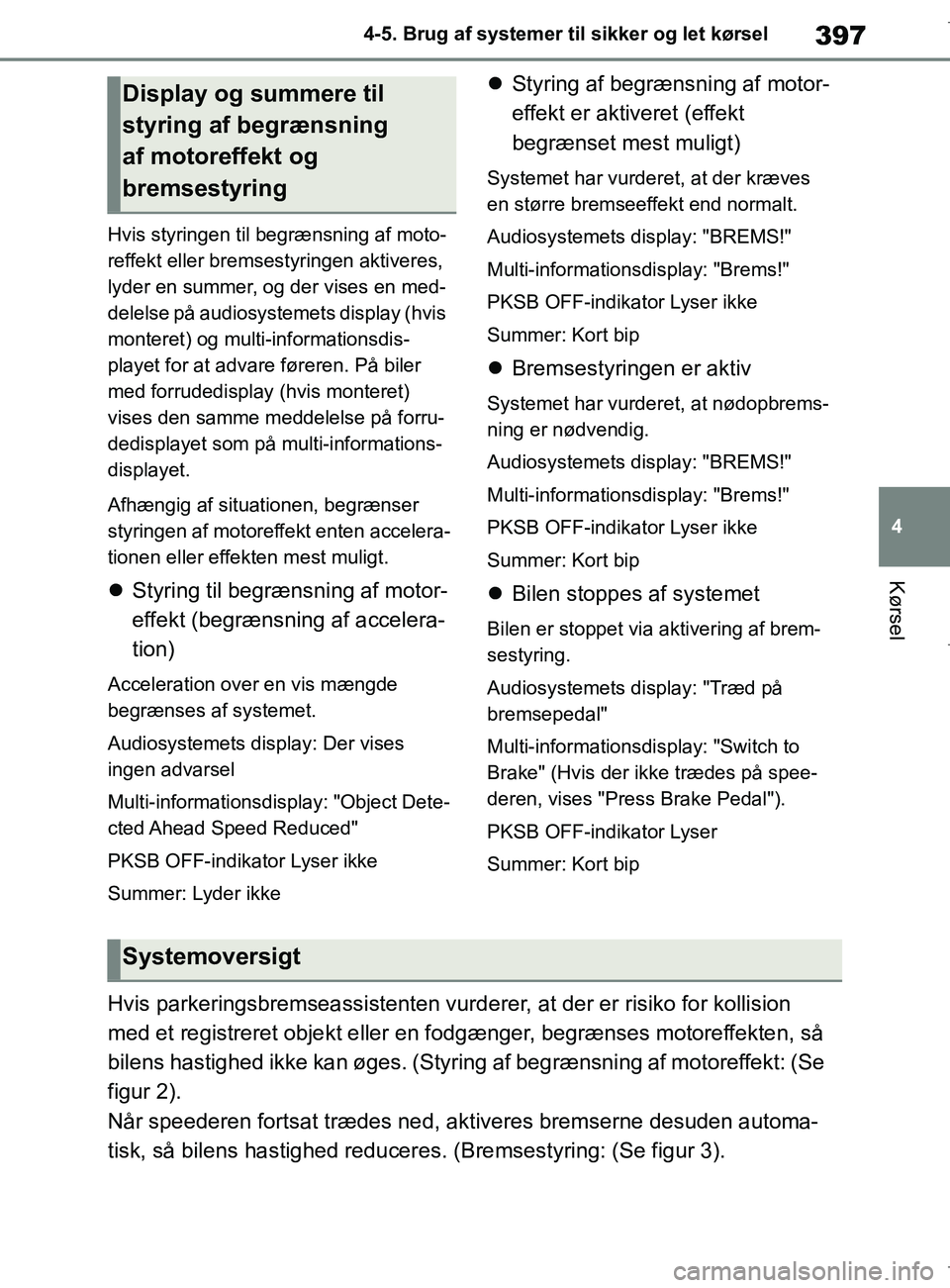

Hvis styringen til begrænsning af moto-
reffekt eller bremsestyringen aktiveres,
lyder en summer, og der vises en med-
delelse på audiosystemets display (hvis
monteret) og multi-informationsdis-
playet for at advare føreren. På biler
med forrudedisplay (hvis monteret)
vises den samme meddelelse på forru-
dedisplayet som på multi-informations-
displayet.
Afhængig af situationen, begrænser
styringen af motoreffekt enten accelera-
tionen eller effekten mest muligt.

Styring til begrænsning af motor-
effekt (begrænsning af accelera-
tion)
Acceleration over en vis mængde
begrænses af systemet.
Audiosystemets display: Der vises
ingen advarsel
Multi-informationsdisplay: "Object Dete-
cted Ahead Speed Reduced"
PKSB OFF-indikator Lyser ikke
Summer: Lyder ikke
Styring af begrænsning af motor-
effekt er aktiveret (effekt
begrænset mest muligt)
Systemet har vurderet, at der kræves
en større bremseeffekt end normalt.
Audiosystemets di splay: "BREMS!"
Multi-informationsdisplay: "Brems!"
PKSB OFF-indikator Lyser ikke
Summer: Kort bip
 Bremsestyringen er aktiv
Systemet har vurderet, at nødopbrems-
ning er nødvendig.
Audiosystemets di splay: "BREMS!"
Multi-informationsdisplay: "Brems!"
PKSB OFF-indikator Lyser ikke
Summer: Kort bip
 Bilen stoppes af systemet
Bilen er stoppet via aktivering af brem-
sestyring.
Audiosystemets display: "Træd på
bremsepedal"
Multi-informationsdisplay: "Switch to
Brake" (Hvis der ikke trædes på spee-
deren, vises "Press Brake Pedal").
PKSB OFF-indikator Lyser
Summer: Kort bip
Hvis parkeringsbremseassistenten vurd erer, at der er risiko for kollision
med et registreret objekt eller en fodgænger, begrænses motoreffekten, så
bilens hastighed ikke kan øges. (Styring af begrænsning af motoreffekt: (Se
figur 2).
Når speederen fortsat trædes ned, aktiveres bremserne desuden automa-
tisk, så bilens hastighed reducer es. (Bremsestyring: (Se figur 3).
Display og summere til
styring af begrænsning
af motoreffekt og
bremsestyring
Systemoversigt
OM12L25DK.book Page 397 Wednesday, April 10, 2019 9:44 AM

398
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel


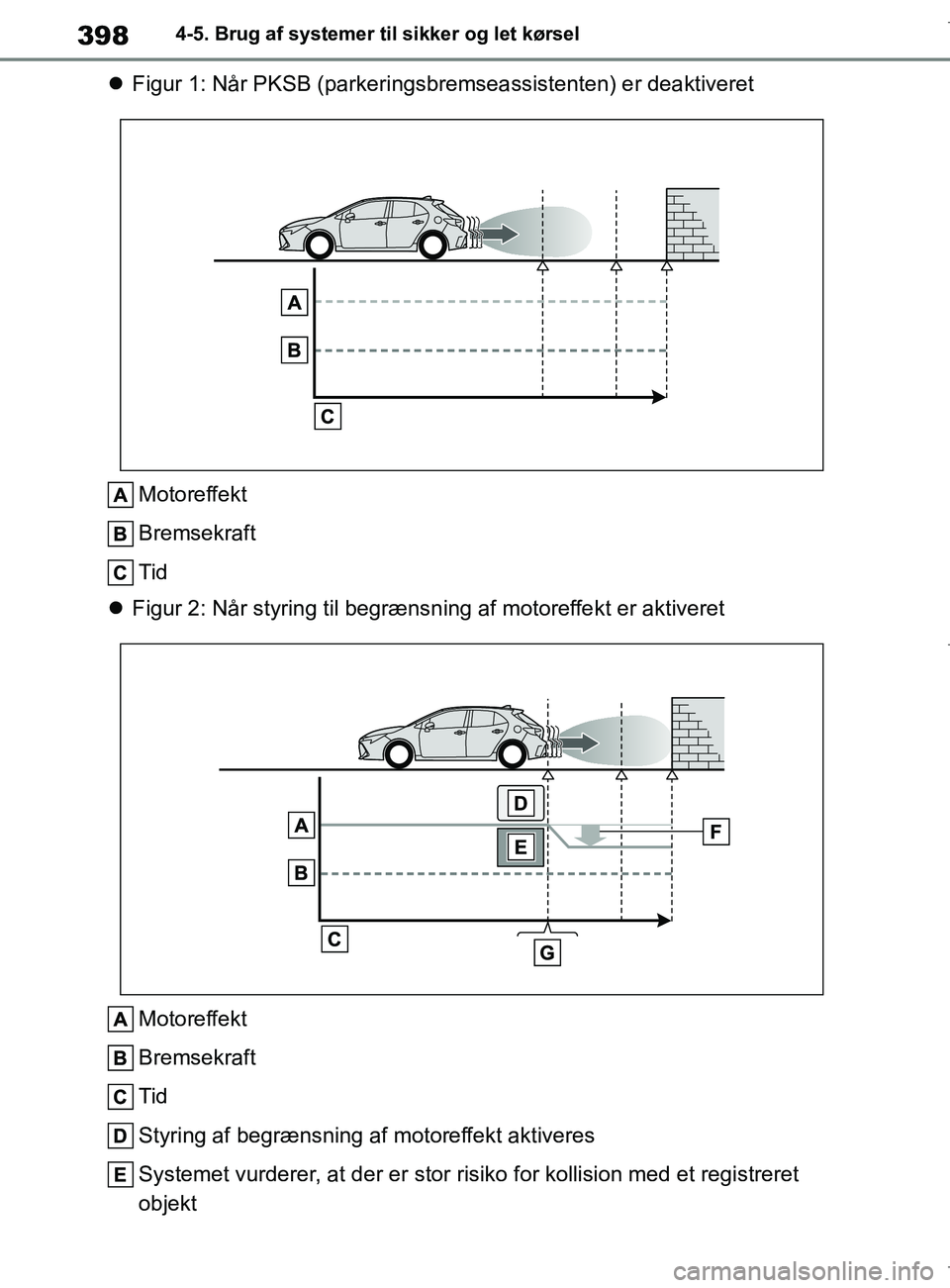

Figur 1: Når PKSB (parkeringsbremseas sistenten) er deaktiveret
Motoreffekt
Bremsekraft
Tid
 Figur 2: Når styring til begrænsn ing af motoreffekt er aktiveret
Motoreffekt
Bremsekraft
Tid
Styring af begrænsning af motoreffekt aktiveres
Systemet vurderer, at de r er stor risiko for kollision med et registreret
objekt
OM12L25DK.book Page 398 Wednesday, April 10, 2019 9:44 AM

399
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel

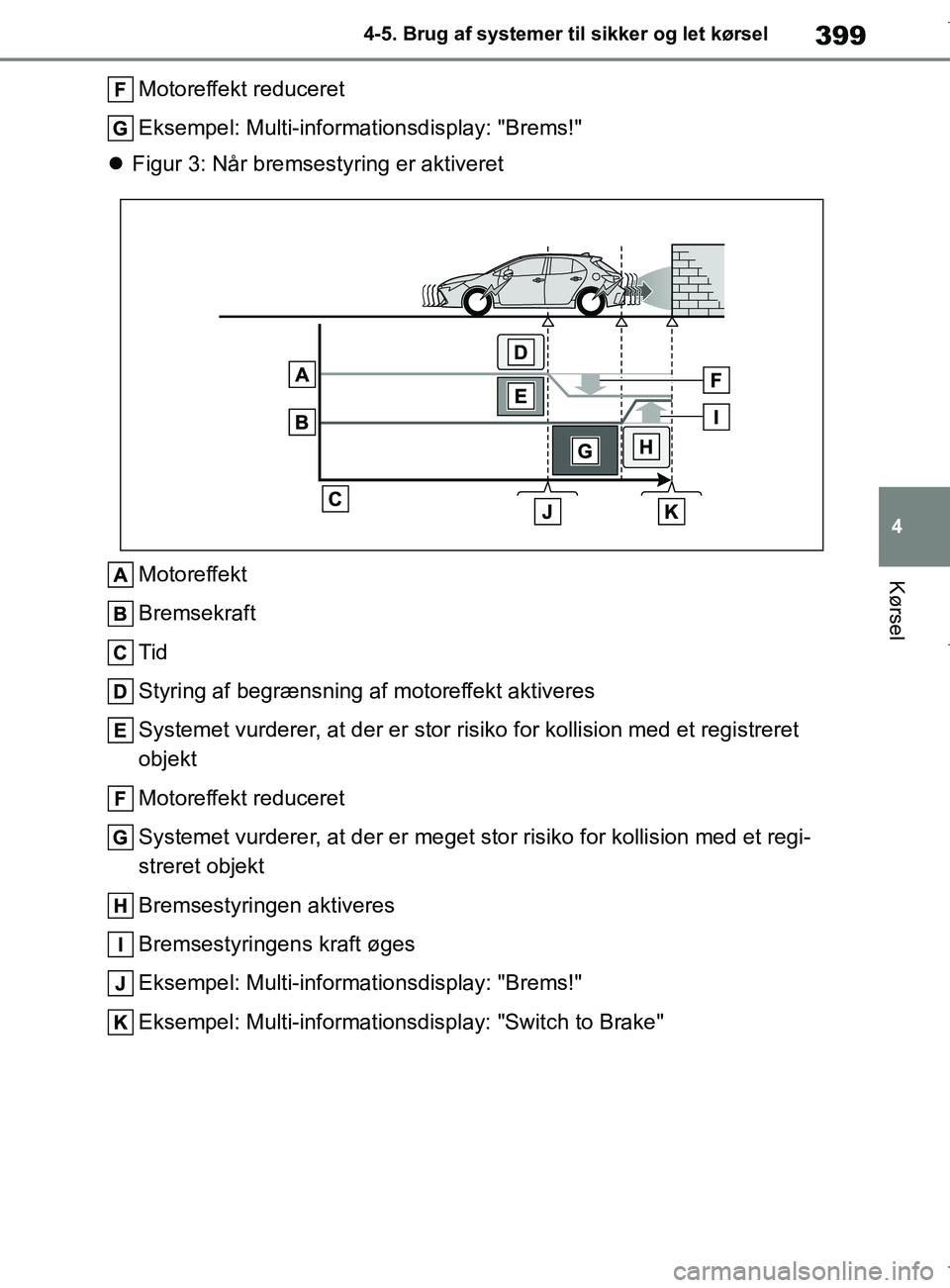

Motoreffekt reduceret
Eksempel: Multi-informationsdisplay: "Brems!"
 Figur 3: Når bremsestyring er aktiveret
Motoreffekt
Bremsekraft
Tid
Styring af begrænsning af motoreffekt aktiveres
Systemet vurderer, at de r er stor risiko for kollision med et registreret
objekt
Motoreffekt reduceret
Systemet vurderer, at der er meget stor risiko for kollision med et regi-
streret objekt
Bremsestyringe n aktiveres
Bremsestyringe ns kraft øges
Eksempel: Multi-informationsdisplay: "Brems!"
Eksempel: Multi-informationsdisplay: "Switch to Brake"
OM12L25DK.book Page 399 Wednesday, April 10, 2019 9:44 AM

400
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
nHvis parkeringsbremseassistenten
har været aktiveret
Hvis bilen er stoppet af parkeringsbrem-
seassistenten, deaktiveres parkerings-
bremseassistenten, og PKSB OFF-
indikatoren lyser.
Hvis parkeringsbremseassistenten akti-
veres unødvendigt, kan bremsestyrin-
gen annulleres ved at træde på
bremsepedalen eller vente ca. 2 sekun-
der, til den annulleres automatisk. Bilens
kan derefter betjene s ved at trykke
speederen ned.
nGenaktivering af parkeringsbrem-
seassistenten
Parkeringsbremseassistenten aktiveres
igen, når den er deaktiveret på grund af
aktivering af parkeringsbremseassisten-
ten, ved enten at aktivere systemet igen
(S. 396) eller slå tændingskontakten
fra og derefter stille den på ON igen.
Hvis objektet ikke længere er i bilens
kørselsretning, eller hivs bilens kørsels-
retning ændres (f.eks. ved skift fra frem-
adkørsel til bakning eller fra bakning til
fremadkørsel), aktiveres systemet des-
uden automatisk igen.
nHvis "Parking Support Brake
Unavailable" vises på multi-infor-
mationsdisplayet, og PKSB OFF-
indikatoren blinker
Hvis bilen er stoppet af parkeringsbrem-
seassistenten, deaktiveres parkerings-
bremseassistenten, og PKSB OFF-
indikatoren lyser.
lEn sensor kan blive dækket af is, sne,
snavs osv. Fjern isen, sneen, snavset
osv. fra sensoren, så systemet kan
fungere normalt igen.
Der kan dannes is på sensoren ved
lave temperaturer, og der vises en
advarselsmeddelelse om, at sensoren
ikke kan registrere objekter. Når isen
smelter, fungerer systemet normalt
igen.
lHvis denne meddelelse vises, kan en
sensor på for- eller bagkofangeren
være snavset. Rengør sensorerne og
deres omgivelser på kofangerne.
lHvis meddelelsen fortsat vises, efter
sensoren er rengjort, eller hvis den
vises, selvom sensoren er ren, skal
bilen efterses af en autoriseret Toyota-
forhandler/-reparatør eller andre kvali-
ficerede fagfolk.
lInitialisering er muligvis ikke udført,
efter at en batteripol har været frakob-
let og tilkoblet igen. Initialisér syste-
met. ( S. 400)
Hvis meddelelsen fortsat vises efter
initaliseringen, skal bilen efterses af
en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk.
nHvis en batteripol har været frakob-
let og tilkoblet
Systemet skal initialiseres. Systemet ini-
tialiseres ved at køre bilen lige frem i
mindst 5 sekunder med en hastighed på
mindst 35 km/t. På biler med parkerings-
bremseassistent skal rattet desuden
drejes helt til venstre og højre med bilen
standset.
OM12L25DK.book Page 400 Wednesday, April 10, 2019 9:44 AM
