COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
lBiler, der pludseligt accelererer eller
nedbremser tæt på bilen
lAutoværn, mure, skilte, parkerede
biler og lignende stillestående objek-
ter
lSmå motorcykler, cykler, fodgængere
o s v.
lKøretøjer, der bevæger sig væk fra
din bil
lBiler, der nærmer sig fra parkerings-
båsene ved siden af din bil
lObjekter, der befinder sig meget tæt
på en radarsensor
lKøretøjer, der nærmer sig bagfra fra
højre eller venstre med en hastighed
under ca. 8 km/t
lKøretøjer, der nærmer sig bagfra fra
højre eller venstre med en hastighed
over ca. 24 km/t
nPKSB-summer
Hvis parkeringsbremseassistenten er
aktiveret, og bremsestyring udføres,
lyder en summer for at informere føre-
ren.
nSituationer, hvor systemet kan
udløses, også når der ikke er risiko
for en kollision
I nogle situationer som f.eks. nedenstå-
ende kan parkeringsbremseassistenten
(trafik bag bilen) blive aktiveret, selvom
der ikke er risiko for en kollision.
lNår parkeringspladsen vender ud
mod en gade, og der kører biler på
gaden
lNår en registreret køretøj drejer, mens
det nærmer sig bilen
lNår et køretøj kører forbi på siden af
din bil
lNår der er kort afstand mellem din bil
og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som
kan reflektere elektriske bølger mod
bilen
lNår der er roteren de objekter i nærhe-
den af bilen, fx blæserne i et aircondi-
tionsystem
OM12L25DK.book Page 409 Wednesday, April 10, 2019 9:44 AM

410
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
lNår der kastes eller sprøjtes vand
mod bagkofangeren, f.eks. fra en
sprinkler
nSituationer, hvor parkeringsbrem-
seassistenten (trafik bag bilen)
muligvis ikke fungerer korrekt
I nogle situationer som f.eks. nedenstå-
ende registrerer radarsensorerne mulig-
vis ikke et objekt, og denne funktion kan
muligvis ikke fungere korrekt
lStationære objekter
lNår en sensor eller området omkring
en sensor er meget varmt eller koldt
lHvis bagkofangeren er dækket af is,
sne, snavs osv.
lNår det regner kraftigt, eller bilen ram-
mes af vand
lHvis bilen hælder i betydelig grad
lNår udstyr, der kan blokere sensoren,
er monteret, f.eks. et trækøje, en
kofangerbeskytter (ekstra pynteliste
osv.), en cykelholder eller en sneplov
lHvis affjedringen er ændret, eller der
er monteret dæk med en anden stør-
relse end den specificerede
lHvis bilens forende er hævet eller
sænket på grund af last
lHvis en elektronisk komponent som fx
bagbelyste nummerplader (især af
fluorescerende type), tågelygter, en
kommerciel radioantenne eller en
trådløs antenne er monteret tæt på en
radarsensor
lHvis en radarsensors retning er
ændret
lNår flere køretøjer nærmer sig med
kun et lille mellemrum mellem hvert
køretøj
lHvis en bil nærmer sig bilens bagende
hurtigt
lSituationer, hvor radarsensoren mulig-
vis ikke registrerer en bil
• Når en bil nærmer sig fra højre eller
venstre bag bilen, mens du drejer eller
bakker
• Når du drejer under bakning • Ved bakning ud af en parkeringsplads
i en flad vinkel
• Ved bakning op af en stigning med en kraftig ændring i hældningen
• Når en bil drejer ind i registreringsom- rådet
OM12L25DK.book Page 410 Wednesday, April 10, 2019 9:44 AM

411
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel

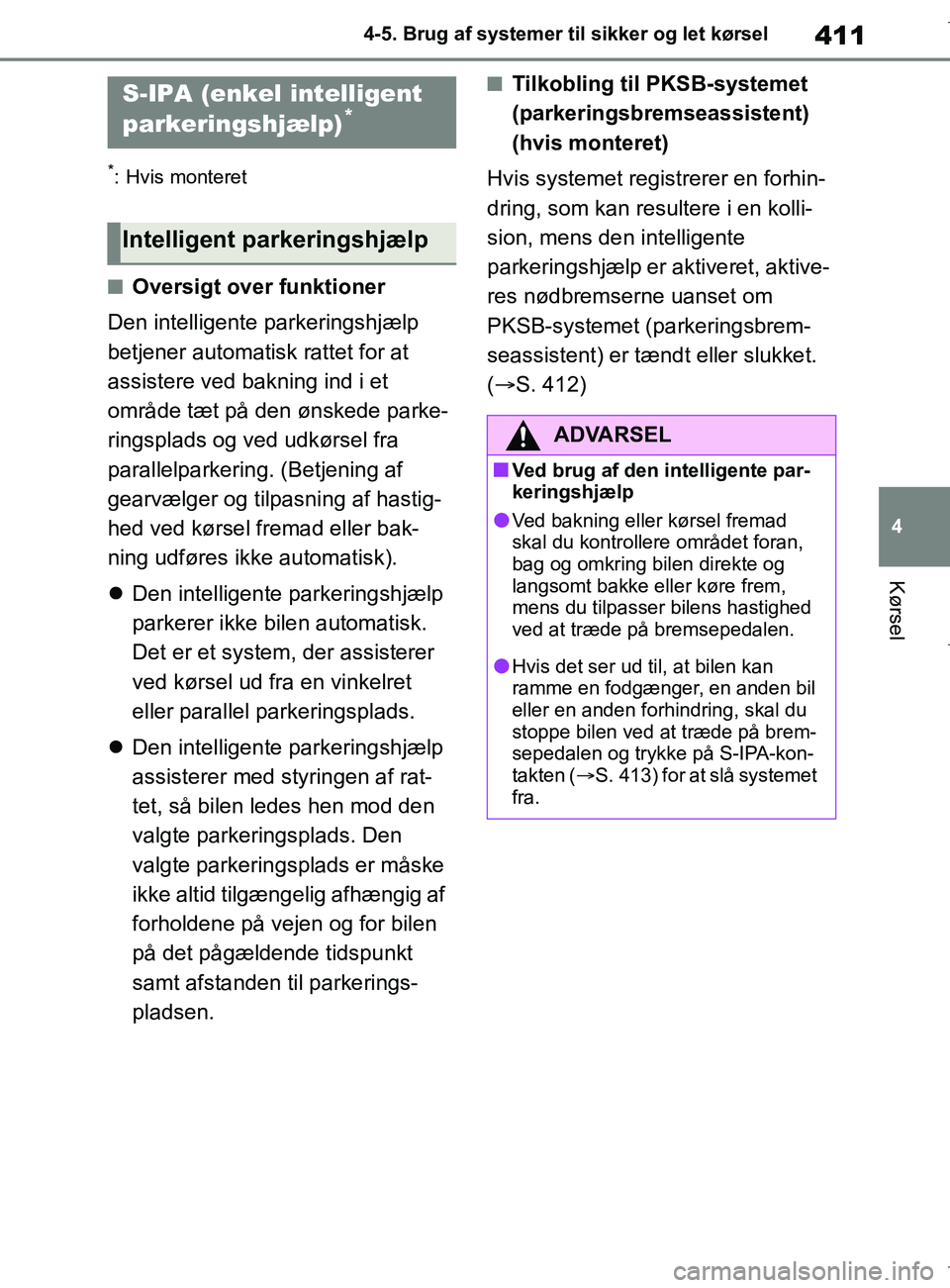

*: Hvis monteret
nOversigt over funktioner
Den intelligente parkeringshjælp
betjener automatisk rattet for at
assistere ved bakning ind i et
område tæt på den ønskede parke-
ringsplads og ved udkørsel fra
parallelparkering. (Betjening af
gearvælger og tilpasning af hastig-
hed ved kørsel fremad eller bak-
ning udføres ikke automatisk).
 Den intelligente parkeringshjælp
parkerer ikke bilen automatisk.
Det er et system, der assisterer
ved kørsel ud fra en vinkelret
eller parallel parkeringsplads.
 Den intelligente parkeringshjælp
assisterer med styringen af rat-
tet, så bilen ledes hen mod den
valgte parkeringsplads. Den
valgte parkeringsplads er måske
ikke altid tilgængelig afhængig af
forholdene på vejen og for bilen
på det pågældende tidspunkt
samt afstanden til parkerings-
pladsen.
nTilkobling til PKSB-systemet
(parkeringsbremseassistent)
(hvis monteret)
Hvis systemet registrerer en forhin-
dring, som kan resultere i en kolli-
sion, mens den intelligente
parkeringshjælp er aktiveret, aktive-
res nødbremserne uanset om
PKSB-systemet (parkeringsbrem-
seassistent) er tæ ndt eller slukket.
(  S. 412)S-IPA (enkel intelligent
parkeringshjælp)*
Intelligent parkeringshjælp
ADVARSEL
nVed brug af den intelligente par-
keringshjælp
lVed bakning eller kørsel fremad
skal du kontrollere området foran,
bag og omkring bilen direkte og
langsomt bakke eller køre frem,
mens du tilpasser bilens hastighed
ved at træde på bremsepedalen.
lHvis det ser ud til, at bilen kan
ramme en fodgænger, en anden bil
eller en anden forhindring, skal du
stoppe bilen ved at træde på brem-
sepedalen og trykke på S-IPA-kon-
takten ( S. 413) for at slå systemet
fra.
OM12L25DK.book Page 411 Wednesday, April 10, 2019 9:44 AM

412
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel

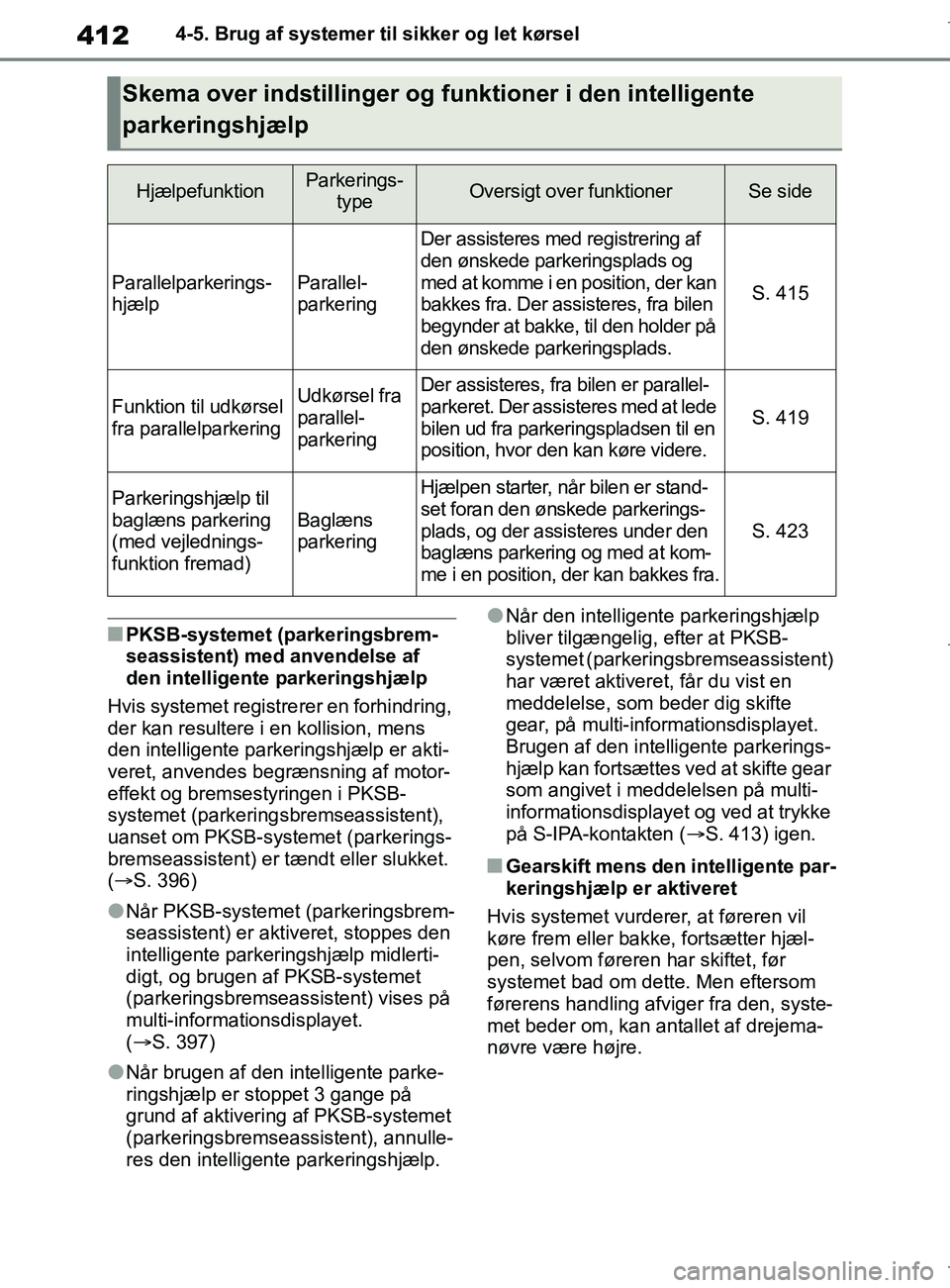

nPKSB-systemet (p
arkeringsbrem-
seassistent) med anvendelse af
den intelligente parkeringshjælp
Hvis systemet registre rer en forhindring,
der kan resultere i en kollision, mens
den intelligente parkeringshjælp er akti-
veret, anvendes begrænsning af motor-
effekt og bremsestyringen i PKSB-
systemet (parkering sbremseassistent),
uanset om PKSB-systemet (parkerings-
bremseassistent) er tændt eller slukket.
(S. 396)
lNår PKSB-systemet (parkeringsbrem-
seassistent) er aktiveret, stoppes den
intelligente parkeringshjælp midlerti-
digt, og brugen af PKSB-systemet
(parkeringsbremseassistent) vises på
multi-informationsdisplayet.
(S. 397)
lNår brugen af den intelligente parke-
ringshjælp er stoppet 3 gange på
grund af aktivering af PKSB-systemet
(parkeringsbremseassistent), annulle-
res den intelligente parkeringshjælp.
lNår den intelligente parkeringshjælp
bliver tilgængelig , efter at PKSB-
systemet (parkeringsbremseassistent)
har været aktiveret, får du vist en
meddelelse, som beder dig skifte
gear, på multi-informationsdisplayet.
Brugen af den intelligente parkerings-
hjælp kan fortsættes ved at skifte gear
som angivet i meddelelsen på multi-
informationsdisplayet og ved at trykke
på S-IPA-kontakten ( S. 413) igen.
nGearskift mens den intelligente par-
keringshjælp er aktiveret
Hvis systemet vurderer, at føreren vil
køre frem eller bakke, fortsætter hjæl-
pen, selvom føreren har skiftet, før
systemet bad om dette. Men eftersom
førerens handling af viger fra den, syste-
met beder om, kan antallet af drejema-
nøvre være højre.
Skema over indstillinger og funktioner i den intelligente
parkeringshjælp
HjælpefunktionParkerings- typeOversigt over funktionerSe side
Parallelparkerings-
hjælpParallel-
parkering
Der assisteres med registrering af
den ønskede parkeringsplads og
med at komme i en position, der kan
bakkes fra. Der assisteres, fra bilen
begynder at bakke, til den holder på
den ønskede parkeringsplads.
S. 415
Funktion til udkørsel
fra parallelparkeringUdkørsel fra
parallel-parkeringDer assisteres, fra bilen er parallel-
parkeret. Der assisteres med at lede
bilen ud fra parkeringspladsen til en
position, hvor den kan køre videre.
S. 419
Parkeringshjælp til
baglæns parkering
(med vejlednings-
funktion fremad)
Baglæns parkering
Hjælpen starter, når bilen er stand-
set foran den ønskede parkerings-
plads, og der assisteres under den
baglæns parkering og med at kom-
me i en position, der kan bakkes fra.
S. 423
OM12L25DK.book Page 412 Wednesday, April 10, 2019 9:44 AM

413
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel

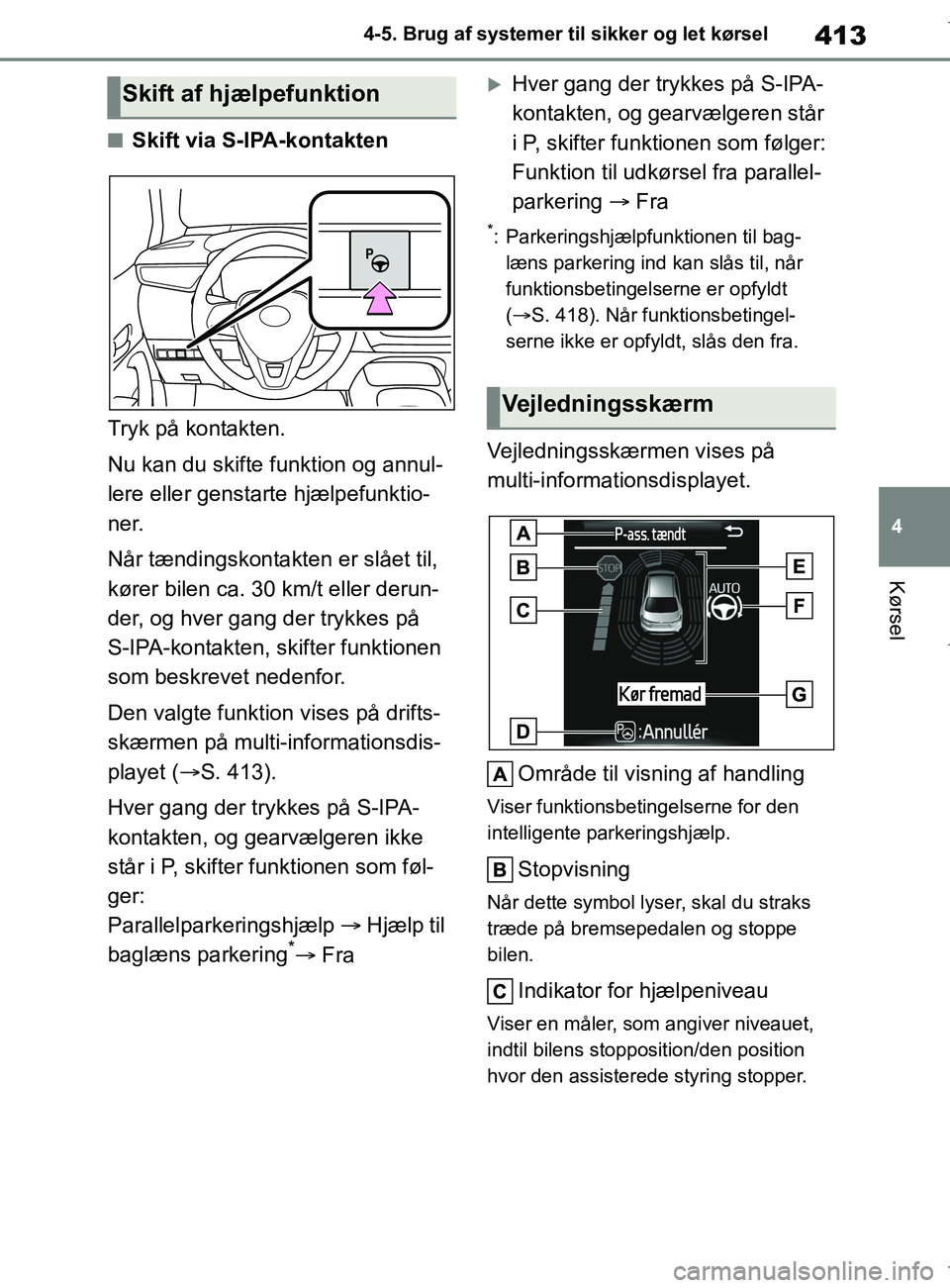

nSkift via S-IPA-kontakten
Tryk på kontakten.
Nu kan du skifte funktion og annul-
lere eller genstarte hjælpefunktio-
ner.
Når tændingskontakten er slået til,
kører bilen ca. 30 km/t eller derun-
der, og hver gang der trykkes på
S-IPA-kontakten, skifter funktionen
som beskrevet nedenfor.
Den valgte funktion vises på drifts-
skærmen på multi-informationsdis-
playet ( S. 413).
Hver gang der trykkes på S-IPA-
kontakten, og gearvælgeren ikke
står i P, skifter funktionen som føl-
ger:
Parallelparkeringshjælp  Hjælp til
baglæns parkering
* Fra
Hver gang der trykkes på S-IPA-
kontakten, og gearvælgeren står
i P, skifter funktionen som følger:
Funktion til udkørsel fra parallel-
parkering  Fra
*: Parkeringshjælpfunktionen til bag-
læns parkering ind kan slås til, når
funktionsbetingelserne er opfyldt
(S. 418). Når funktionsbetingel-
serne ikke er opfyldt, slås den fra.
Vejledningsskærmen vises på
multi-informationsdisplayet.
Område til visn ing af handling
Viser funktionsbetingelserne for den
intelligente parkeringshjælp.
Stopvisning
Når dette symbol lyser, skal du straks
træde på bremsepedalen og stoppe
bilen.
Indikator for hjælpeniveau
Viser en måler, som angiver niveauet,
indtil bilens stopposition/den position
hvor den assisterede styring stopper.
Skift af hjælpefunktion
Vejledningsskærm
OM12L25DK.book Page 413 Wednesday, April 10, 2019 9:44 AM

414
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
Ikon for S-IPA-kontakt
Vises, når hjælpefunktionen kan
ændres, og systemet kan slukkes eller
tændes på S-IPA-kontakten.
Visning af Toyota parkerings-
hjælpsensor/visning af dørposi-
tion (åben/lukket)
S. 383
Visning af automatisk betjening
af rattet
Vises, når automatisk betjening af rattet
foretages.
Vejledningsvisning
Følg instrukserne på skærmen, og
udfør de angivne handlinger. Illustratio-
nen viser displayet, der angiver, at du
skal træde på bremsepedalen for at
styre bilens hastighed og kontrollere
omgivelserne.
nS-IPA-indikator i instrumentet
(S . 111 )
Denne indikator lyser, når den intelli-
gente parkeringshjælp foretager auto-
matisk betjening af rattet. Når
betjeningen er afsluttet, blinker indikato-
ren i en kort periode, hvorefter den sluk-
kes.
nPop-up-display for Toyota parke-
ringshjælpsensor
Hvis PKSB-systemet (parkeringsbrem-
seassistent) registrere r en forhindring,
når den intelligente parkeringshjælp er
aktiv, vises Toyota parkeringshjælpsen-
soren automatisk på vejledningsskær-
men ( S. 383), uanset om funktionen
PKSB-systemet (parkeringsbremseassi-
stent) er tændt eller slukket. ( S. 383)
Hjælpefunktionen annulleres eller
stoppes i følgende situationer:
Assisteret styring annulleres når
 Funktionen til opretholdelse af
systemets temperatur er aktiv
 Der er en systemfejl
 Systemet vurderer, at parke-
ringsomgivelserne ikke er veleg-
nede til brug for assisteret
parkering
Når assisteret styring annulleres,
skal du holde godt fat i rattet, træde
bremsepedalen ned og stoppe
bilen.
Start forfra, da systemet allerede er
annulleret. Når du fortsætter med at
parkere manuelt, skal du betjene
rattet, som du normalt ville gøre.
Assisteret styring stoppes, når
 Rattet drejes
 Bilens hastighed overstiger
7 km/t under assisteret styring
 PKSB-systemet (parkerings-
bremseassistent) er aktiveret
Når assisteret styring er stoppet,
kan den forsættes ved at følge vej-
ledningen på skærmen.
Annullering eller stop af
hjælpefunktionen
OM12L25DK.book Page 414 Wednesday, April 10, 2019 9:44 AM

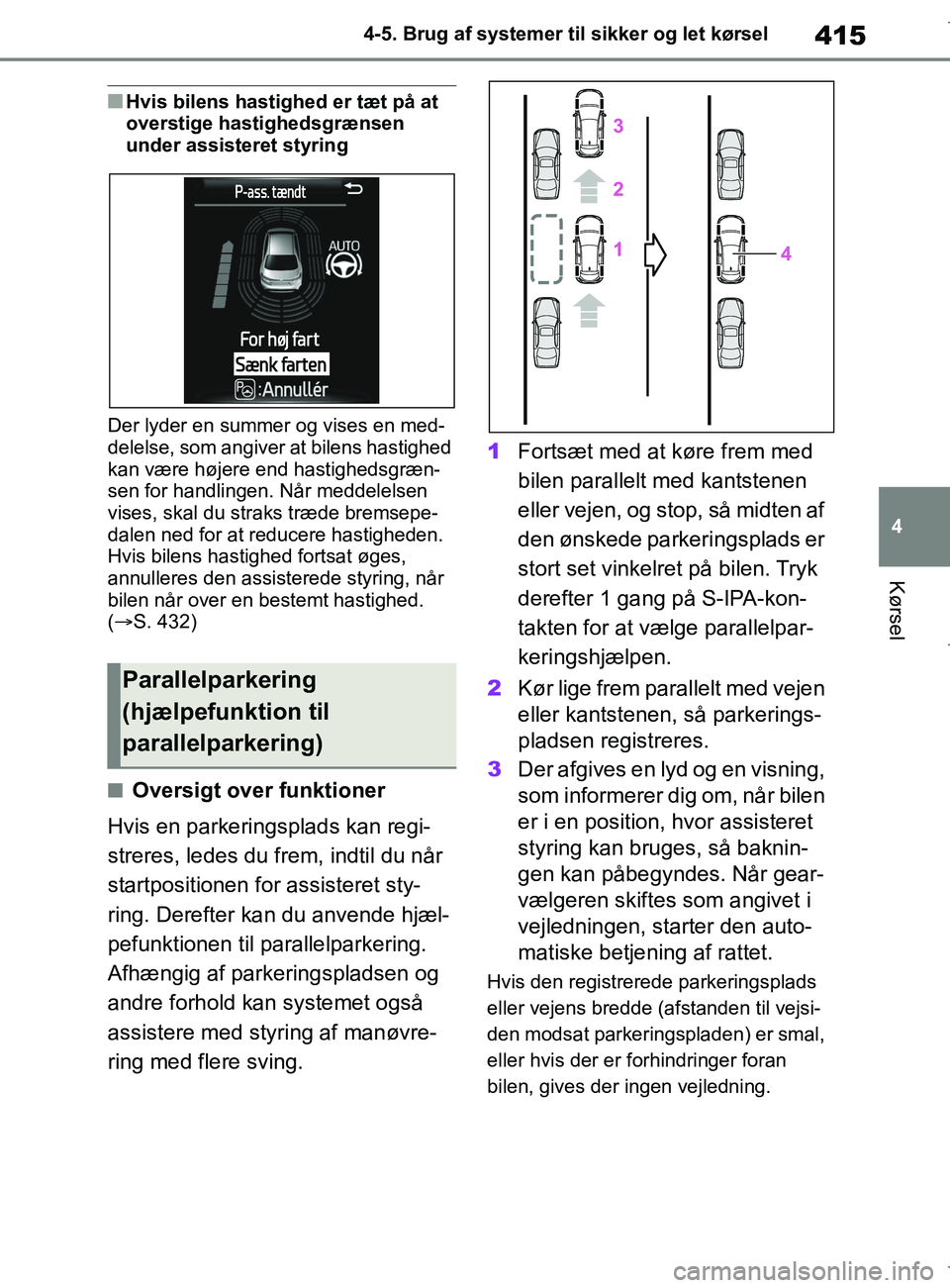

415
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nHvis bilens hastighed er tæt på at
overstige hastighedsgrænsen
under assisteret styring
Der lyder en summer og vises en med-
delelse, som angiver at bilens hastighed
kan være højere end hastighedsgræn-
sen for handlingen. Når meddelelsen
vises, skal du straks træde bremsepe-
dalen ned for at reducere hastigheden.
Hvis bilens hastighed fortsat øges,
annulleres den assisterede styring, når
bilen når over en bestemt hastighed.
(S. 432)
nOversigt over funktioner
Hvis en parkeringsplads kan regi-
streres, ledes du frem, indtil du når
startpositionen for assisteret sty-
ring. Derefter kan du anvende hjæl-
pefunktionen til parallelparkering.
Afhængig af parkeringspladsen og
andre forhold kan systemet også
assistere med styring af manøvre-
ring med flere sving. 1
Fortsæt med at køre frem med
bilen parallelt med kantstenen
eller vejen, og stop, så midten af
den ønskede parkeringsplads er
stort set vinkelret på bilen. Tryk
derefter 1 gang på S-IPA-kon-
takten for at vælge parallelpar-
keringshjælpen.
2 Kør lige frem parallelt med vejen
eller kantstenen, så parkerings-
pladsen registreres.
3 Der afgives en lyd og en visning,
som informerer dig om, når bilen
er i en position, hvor assisteret
styring kan bruges, så baknin-
gen kan påbegyndes. Når gear-
vælgeren skiftes som angivet i
vejledningen, starter den auto-
matiske betjening af rattet.
Hvis den registrerede parkeringsplads
eller vejens bredde (afstanden til vejsi-
den modsat parkeringspladen) er smal,
eller hvis der er forhindringer foran
bilen, gives der ingen vejledning.
Parallelparkering
(hjælpefunktion til
parallelparkering)
OM12L25DK.book Page 415 Wednesday, April 10, 2019 9:44 AM

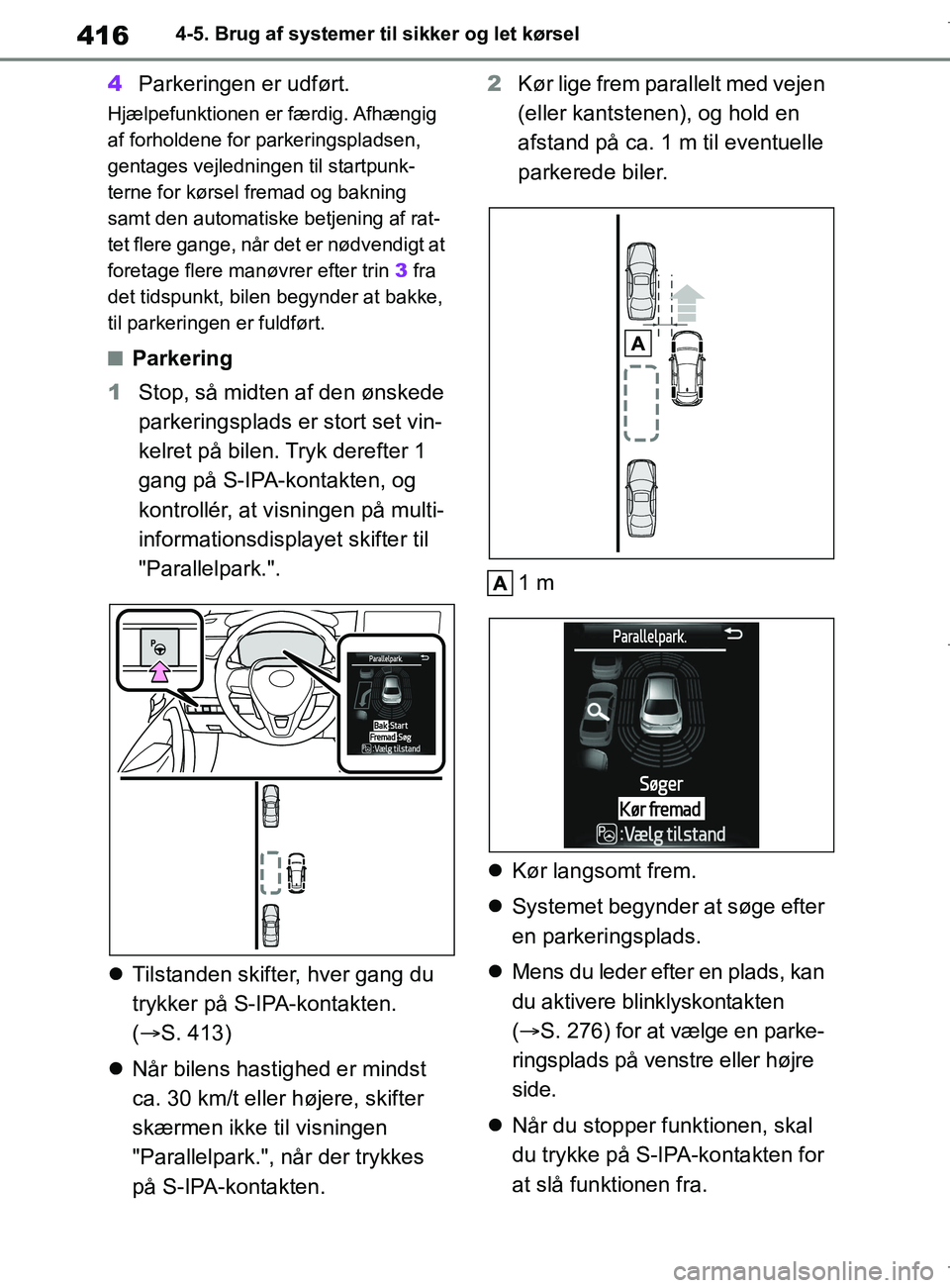

416
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
4
Parkeringen er udført.
Hjælpefunktionen er færdig. Afhængig
af forholdene for parkeringspladsen,
gentages vejledningen til startpunk-
terne for kørsel fremad og bakning
samt den automatiske betjening af rat-
tet flere gange, når det er nødvendigt at
foretage flere manøvrer efter trin 3 fra
det tidspunkt, bilen begynder at bakke,
til parkeringen er fuldført.
nParkering
1 Stop, så midten af den ønskede
parkeringsplads er stort set vin-
kelret på bilen. Tryk derefter 1
gang på S-IPA-kontakten, og
kontrollér, at visningen på multi-
informationsdisplayet skifter til
"Parallelpark.".
 Tilstanden skifter, hver gang du
trykker på S-IPA-kontakten.
( S. 413)
 Når bilens hastighed er mindst
ca. 30 km/t eller højere, skifter
skærmen ikke til visningen
"Parallelpark.", når der trykkes
på S-IPA-kontakten. 2
Kør lige frem parallelt med vejen
(eller kantstenen), og hold en
afstand på ca. 1 m til eventuelle
parkerede biler.
1 m
 Kør langsomt frem.
 Systemet begynder at søge efter
en parkeringsplads.
 Mens du leder efter en plads, kan
du aktivere blinklyskontakten
( S. 276) for at vælge en parke-
ringsplads på venstre eller højre
side.
 Når du stopper funktionen, skal
du trykke på S-IPA-kontakten for
at slå funktionen fra.
OM12L25DK.book Page 416 Wednesday, April 10, 2019 9:44 AM
