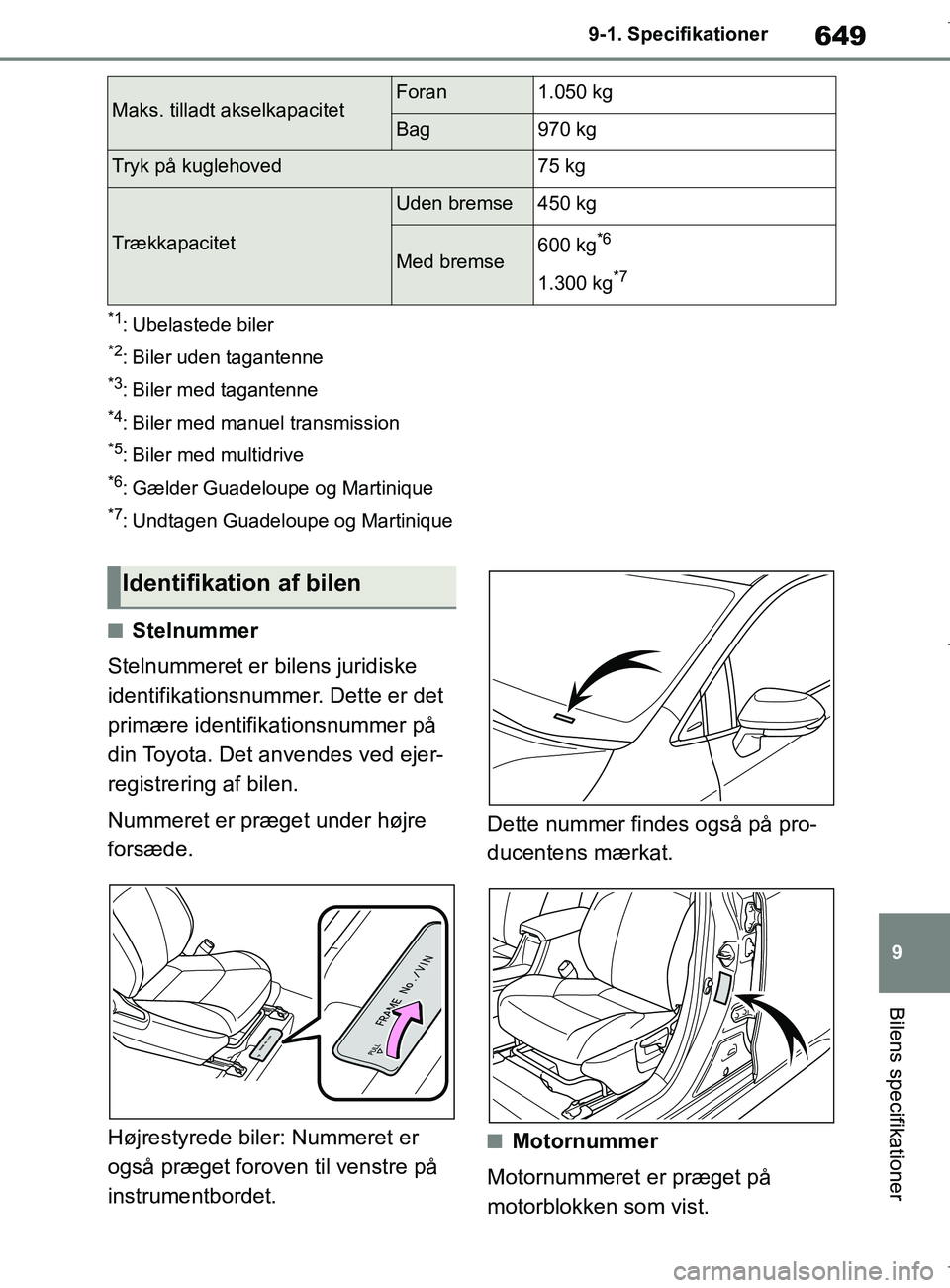

2019 TOYOTA COROLLA HATCHBACK Brugsanvisning (in Danish)

649
9
COROLLA_TMUK_EE 9-1. Specifikationer
Bilens specifikationer
*1: Ubelastede biler
*2: Biler uden tagantenne
*3: Biler med tagantenne
*4: Biler med manuel transmission
*5: Biler med multidrive
*6: Gælder Guadeloupe og Martinique
*7: Undtagen Guadeloupe og Martinique
nStelnummer
Stelnummeret er bilens juridiske
identifikationsnummer. Dette er det
primære identifikationsnummer på
din Toyota. Det anvendes ved ejer-
registrering af bilen.
Nummeret er præget under højre
forsæde.
Højrestyrede biler: Nummeret er
også præget foroven til venstre på
instrumentbordet. Dette nummer findes også på pro-
ducentens mærkat.
nMotornummer
Motornummeret er præget på
motorblokken som vist.
Maks. tilladt akselkapacitetForan1.050 kg
Bag970 kg
Tryk på kuglehoved75 kg
Trækkapacitet
Uden bremse450 kg
Med bremse600 kg*6
1.300 kg*7
Identifikation af bilen
OM12L25DK.book Page 649 Wednesday, April 10, 2019 9:44 AM

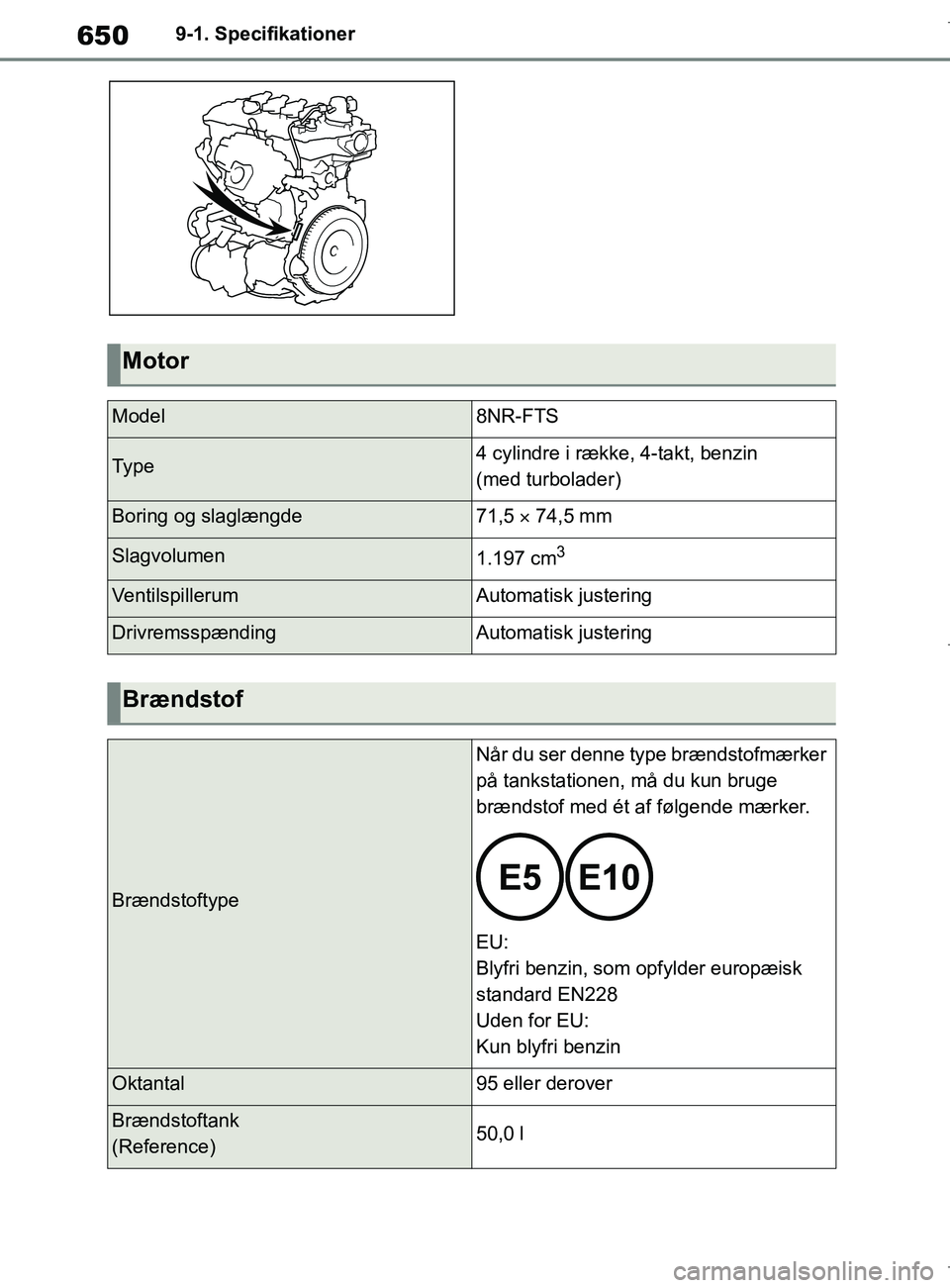

650
COROLLA_TMUK_EE9-1. Specifikationer
Motor
Model8NR-FTS
Ty p e4 cylindre i række, 4-takt, benzin
(med turbolader)
Boring og slaglængde71,5
 74,5 mm
Slagvolumen1.197 cm3
VentilspillerumAutomatisk justering
DrivremsspændingAutomatisk justering
Brændstof
Brændstoftype
Når du ser denne type brændstofmærker
på tankstationen, må du kun bruge
brændstof med ét af følgende mærker.
EU:
Blyfri benzin, som opfylder europæisk
standard EN228
Uden for EU:
Kun blyfri benzin
Oktantal95 eller derover
Brændstoftank
(Reference)50,0 l
OM12L25DK.book Page 650 Wednesday, April 10, 2019 9:44 AM

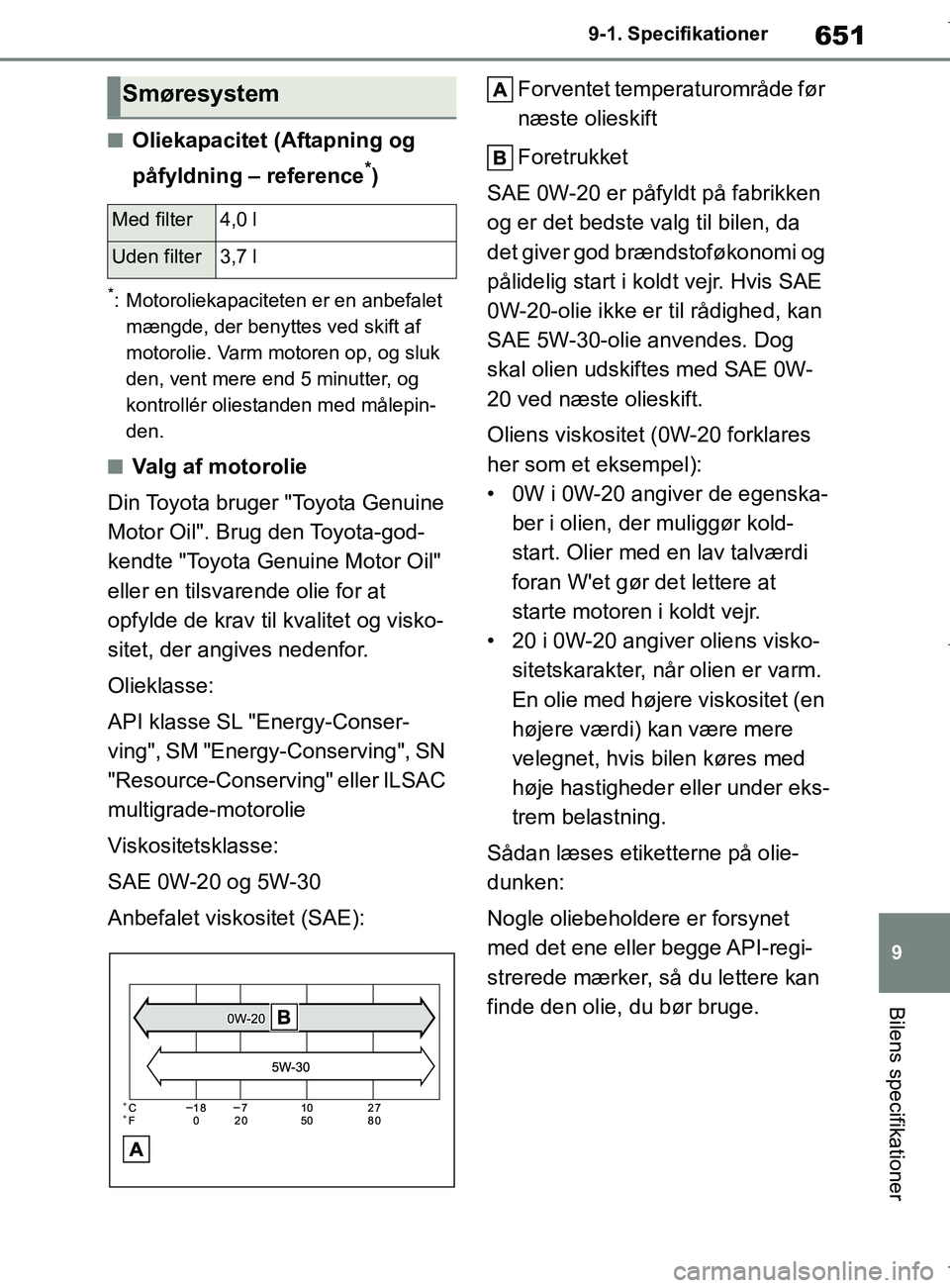

651
9
COROLLA_TMUK_EE 9-1. Specifikationer
Bilens specifikationer
nOliekapacitet (Aftapning og
påfyldning – reference
*)
*: Motoroliekapaciteten er en anbefalet
mængde, der benyttes ved skift af
motorolie. Varm motoren op, og sluk
den, vent mere end 5 minutter, og
kontrollér oliestanden med målepin-
den.
nValg af motorolie
Din Toyota bruger "Toyota Genuine
Motor Oil". Brug den Toyota-god-
kendte "Toyota Genuine Motor Oil"
eller en tilsvarende olie for at
opfylde de krav til kvalitet og visko-
sitet, der angives nedenfor.
Olieklasse:
API klasse SL "Energy-Conser-
ving", SM "Energy-Conserving", SN
"Resource-Conserving" eller ILSAC
multigrade-motorolie
Viskositetsklasse:
SAE 0W-20 og 5W-30
Anbefalet viskositet (SAE): Forventet temperaturområde før
næste olieskift
Foretrukket
SAE 0W-20 er påfyldt på fabrikken
og er det bedste valg til bilen, da
det giver god brændstoføkonomi og
pålidelig start i koldt vejr. Hvis SAE
0W-20-olie ikke er til rådighed, kan
SAE 5W-30-olie anvendes. Dog
skal olien udskiftes med SAE 0W-
20 ved næste olieskift.
Oliens viskositet (0W-20 forklares
her som et eksempel):
• 0W i 0W-20 angiver de egenska- ber i olien, der muliggør kold-
start. Olier med en lav talværdi
foran W'et gør det lettere at
starte motoren i koldt vejr.
• 20 i 0W-20 angiver oliens visko- sitetskarakter, når olien er varm.
En olie med højere viskositet (en
højere værdi) kan være mere
velegnet, hvis bilen køres med
høje hastigheder eller under eks-
trem belastning.
Sådan læses etiketterne på olie-
dunken:
Nogle oliebeholdere er forsynet
med det ene eller begge API-regi-
strerede mærker, så du lettere kan
finde den olie, du bør bruge.
Smøresystem
Med filter4,0 l
Uden filter3,7 l
OM12L25DK.book Page 651 Wednesday, April 10, 2019 9:44 AM

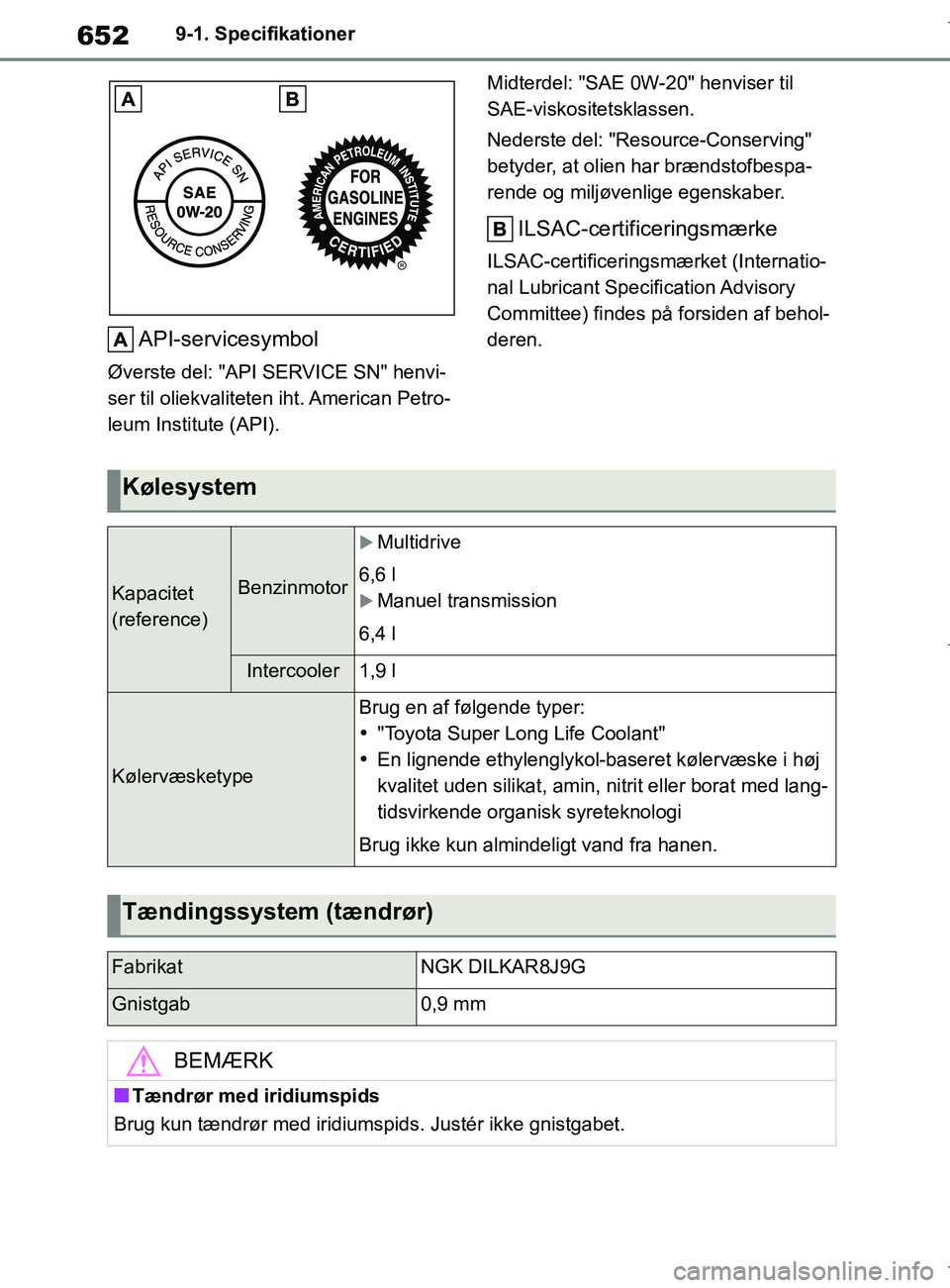

652
COROLLA_TMUK_EE9-1. Specifikationer
API-servicesymbol
Øverste del: "API SERVICE SN" henvi-
ser til oliekvaliteten iht. American Petro-
leum Institute (API).
Midterdel: "SAE 0W-20" henviser til
SAE-viskositetsklassen.
Nederste del: "Resource-Conserving"
betyder, at olien har brændstofbespa-
rende og miljøvenlige egenskaber.
ILSAC-certificeringsmærke
ILSAC-certificeringsm
ærket (Internatio-
nal Lubricant Specification Advisory
Committee) findes på forsiden af behol-
deren.
Kølesystem
Kapacitet
(reference)Benzinmotor
Multidrive
6,6 l
Manuel transmission
6,4 l
Intercooler1,9 l
Kølervæsketype
Brug en af følgende typer:
 "Toyota Super Long Life Coolant"
 En lignende ethylenglykol-baseret kølervæske i høj
kvalitet uden silikat, amin, nitrit eller borat med lang-
tidsvirkende organisk syreteknologi
Brug ikke kun almindeligt vand fra hanen.
Tændingssystem (tændrør)
FabrikatNGK DILKAR8J9G
Gnistgab0,9 mm
BEMÆRK
nTændrør med iridiumspids
Brug kun tændrør med iridiums pids. Justér ikke gnistgabet.
OM12L25DK.book Page 652 Wednesday, April 10, 2019 9:44 AM

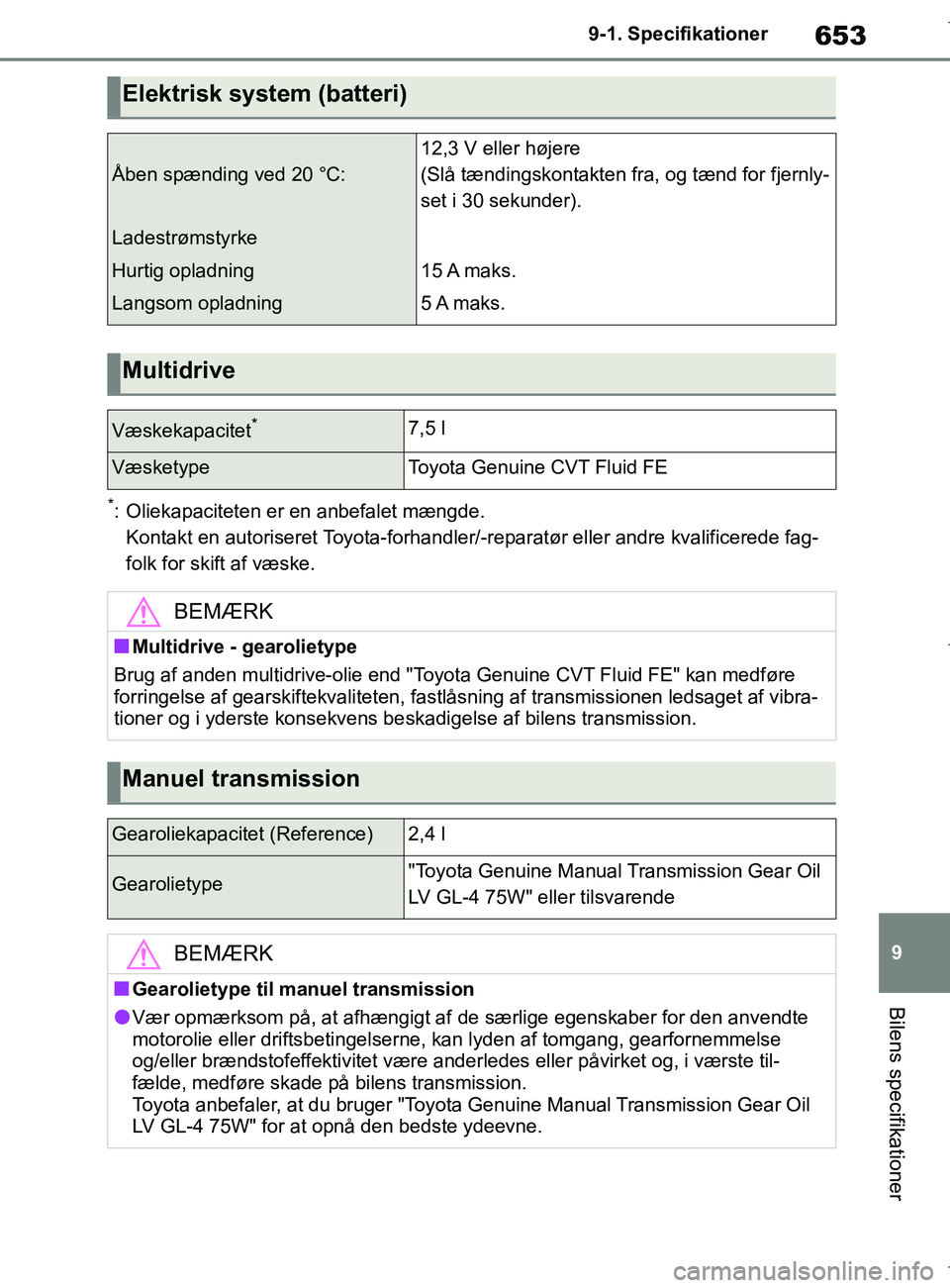

653
9
COROLLA_TMUK_EE 9-1. Specifikationer
Bilens specifikationer
*: Oliekapaciteten er en anbefalet mængde.
Kontakt en autoriseret Toyota-forhandler/ -reparatør eller andre kvalificerede fag-
folk for skift af væske.
Elektrisk system (batteri)
Åben spænding ved 20 °C:
12,3 V eller højere
(Slå tændingskontakten fra, og tænd for fjernly-
set i 30 sekunder).
Ladestrømstyrke
Hurtig opladning
Langsom opladning
15 A maks.
5 A maks.
Multidrive
Væskekapacitet*7,5 l
VæsketypeToyota Genuine CVT Fluid FE
BEMÆRK
nMultidrive - gearolietype
Brug af anden multidrive-olie end "Toyota Genuine CVT Fluid FE" kan medføre
forringelse af gearskiftekvalit eten, fastlåsning af transmissionen ledsaget af vibra-
tioner og i yderste konsekvens beskadigelse af bilens transmission.
Manuel transmission
Gearoliekapacitet (Reference)2,4 l
Gearolietype"Toyota Genuine Manual Transmission Gear Oil
LV GL-4 75W" eller tilsvarende
BEMÆRK
nGearolietype til ma nuel transmission
lVær opmærksom på, at afhængigt af de særlige egenskaber for den anvendte
motorolie eller driftsbetingelserne, k an lyden af tomgang, gearfornemmelse
og/eller brændstofeffektivitet være anderledes eller påvirket og, i værste til-
fælde, medføre skade på bilens transmission.
Toyota anbefaler, at du bruger "Toyota Genuine Manual Transmission Gear Oil
LV GL-4 75W" for at opnå den bedste ydeevne.
OM12L25DK.book Page 653 Wednesday, April 10, 2019 9:44 AM

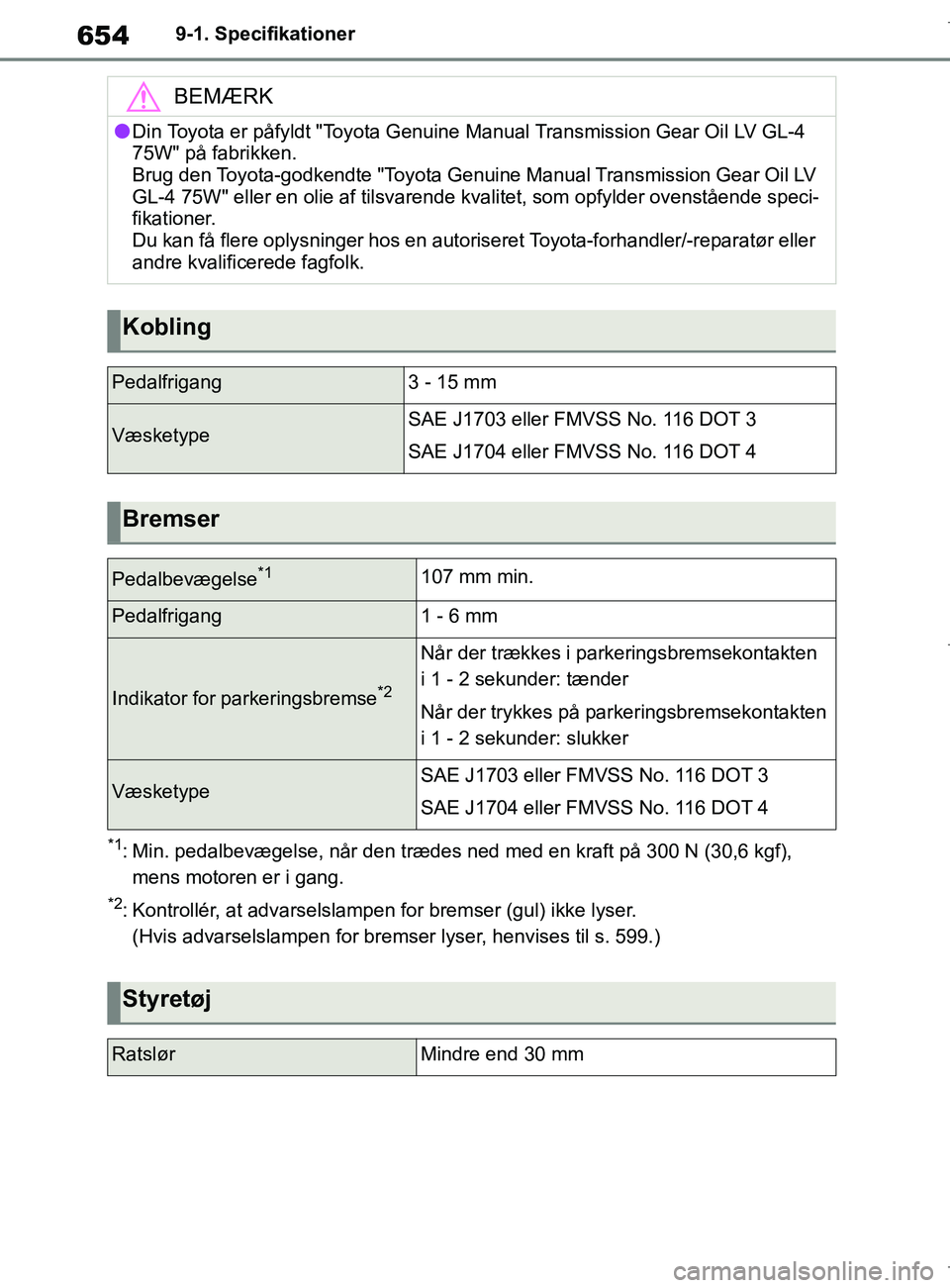

654
COROLLA_TMUK_EE9-1. Specifikationer
*1: Min. pedalbevægelse, når den trædes ned med en kraft på 300 N (30,6 kgf),
mens motoren er i gang.
*2: Kontrollér, at advarselslampen for bremser (gul) ikke lyser. (Hvis advarselslampen for bremser lyser, henvises til s. 599.)
BEMÆRK
lDin Toyota er påfyldt "Toyota Genuine Manual Transmission Gear Oil LV GL-4
75W" på fabrikken.
Brug den Toyota-godkendte "Toyota Genui ne Manual Transmission Gear Oil LV
GL-4 75W" eller en olie af tilsvarende kvalitet, som opfylder ovenstående speci-
fikationer.
Du kan få flere oplysninger hos en autoris eret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
Kobling
Pedalfrigang3 - 15 mm
VæsketypeSAE J1703 eller FMVSS No. 116 DOT 3
SAE J1704 eller FMVSS No. 116 DOT 4
Bremser
Pedalbevægelse*1107 mm min.
Pedalfrigang1 - 6 mm
Indikator for parkeringsbremse*2
Når der trækkes i parkeringsbremsekontakten
i 1 - 2 sekunder: tænder
Når der trykkes på parkeringsbremsekontakten
i 1 - 2 sekunder: slukker
VæsketypeSAE J1703 eller FMVSS No. 116 DOT 3
SAE J1704 eller FMVSS No. 116 DOT 4
Styretøj
RatslørMindre end 30 mm
OM12L25DK.book Page 654 Wednesday, April 10, 2019 9:44 AM

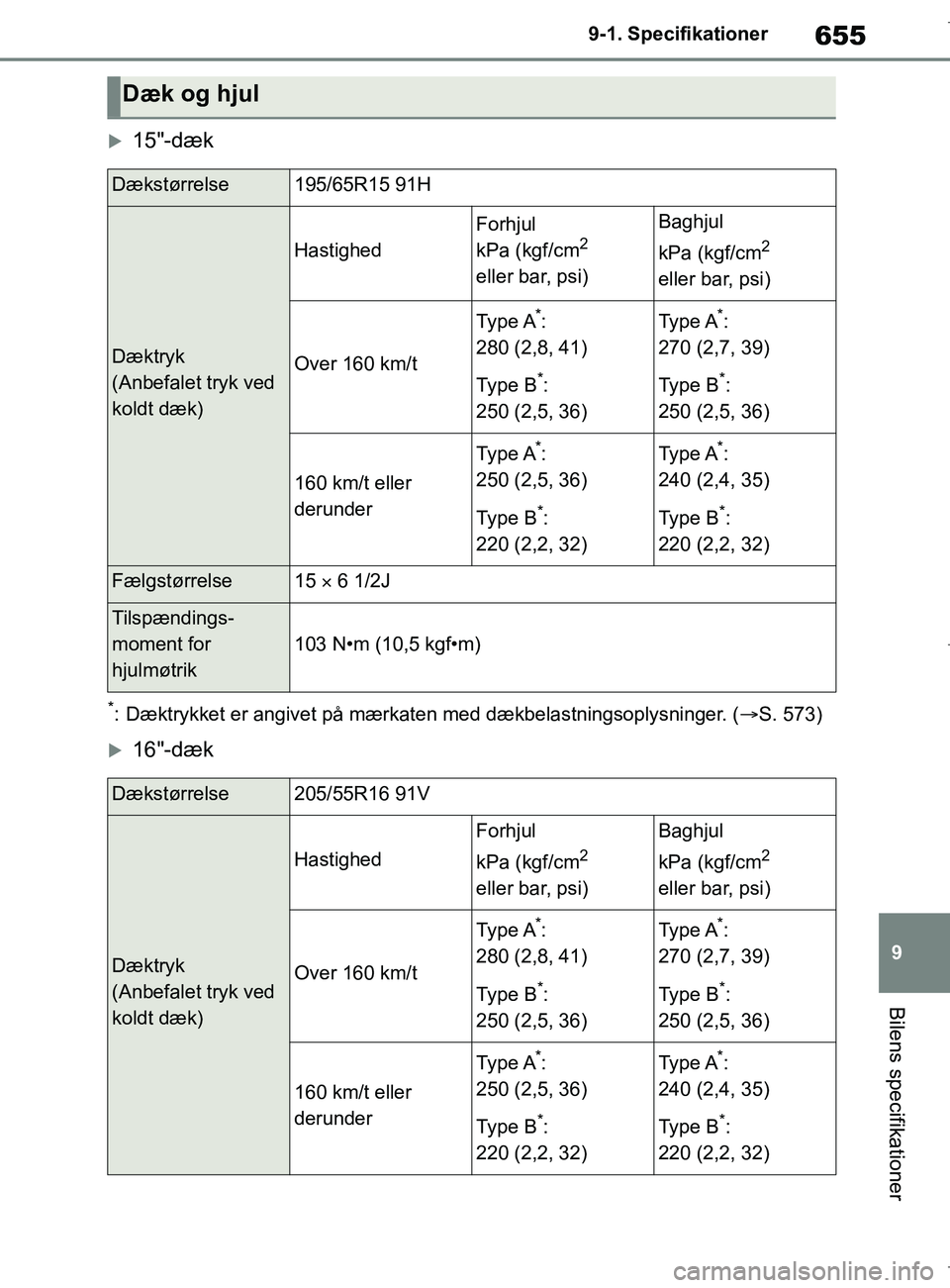

655
9
COROLLA_TMUK_EE 9-1. Specifikationer
Bilens specifikationer
15"-dæk
*: Dæktrykket er angivet på mærkaten med dækbelastningsoplysninger. (
S. 573)
16"-dæk
Dæk og hjul
Dækstørrelse195/65R15 91H
Dæktryk
(Anbefalet tryk ved
koldt dæk)
Hastighed
Forhjul
kPa (kgf/cm2
eller bar, psi)
Baghjul
kPa (kgf/cm
2
eller bar, psi)
Over 160 km/t
Typ e A*:
280 (2,8, 41)
Typ e B
*:
250 (2,5, 36)
Ty p e A*:
270 (2,7, 39)
Ty p e B
*:
250 (2,5, 36)
160 km/t eller
derunder
Typ e A*:
250 (2,5, 36)
Typ e B
*:
220 (2,2, 32)
Ty p e A*:
240 (2,4, 35)
Ty p e B
*:
220 (2,2, 32)
Fælgstørrelse15  6 1/2J
Tilspændings-
moment for
hjulmøtrik
103 N•m (10,5 kgf•m)
Dækstørrelse205/55R16 91V
Dæktryk
(Anbefalet tryk ved
koldt dæk)
Hastighed
Forhjul
kPa (kgf/cm
2
eller bar, psi)
Baghjul
kPa (kgf/cm
2
eller bar, psi)
Over 160 km/t
Typ e A*:
280 (2,8, 41)
Typ e B
*:
250 (2,5, 36)
Ty p e A*:
270 (2,7, 39)
Ty p e B
*:
250 (2,5, 36)
160 km/t eller
derunder
Typ e A*:
250 (2,5, 36)
Typ e B
*:
220 (2,2, 32)
Ty p e A*:
240 (2,4, 35)
Ty p e B
*:
220 (2,2, 32)
OM12L25DK.book Page 655 Wednesday, April 10, 2019 9:44 AM

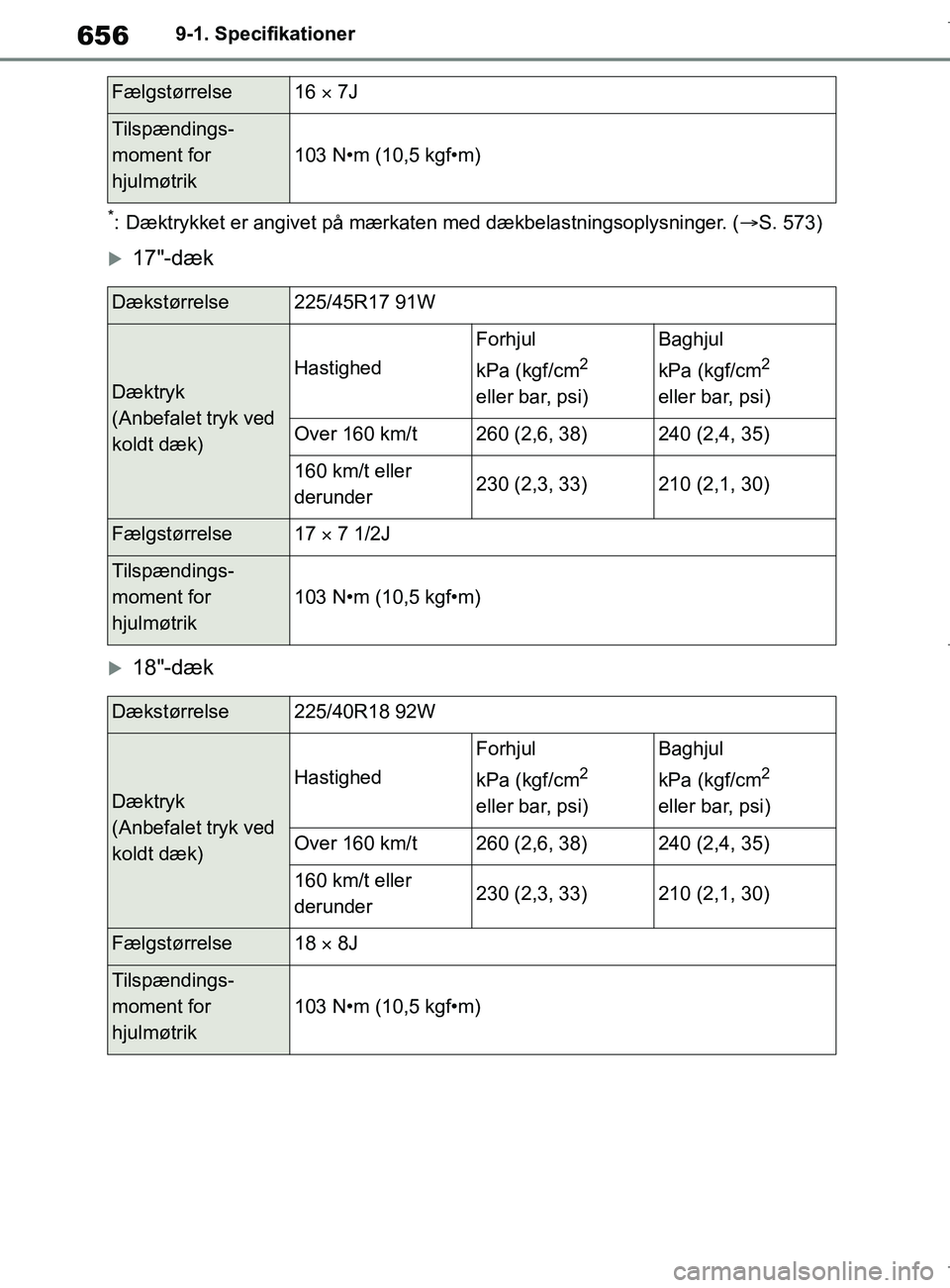

656
COROLLA_TMUK_EE9-1. Specifikationer
*: Dæktrykket er angivet på mærkaten med dækbelastningsoplysninger. (
S. 573)
17"-dæk
18"-dæk
Fælgstørrelse16  7J
Tilspændings-
moment for
hjulmøtrik
103 N•m (10,5 kgf•m)
Dækstørrelse225/45R17 91W
Dæktryk
(Anbefalet tryk ved
koldt dæk)
Hastighed
Forhjul
kPa (kgf/cm
2
eller bar, psi)
Baghjul
kPa (kgf/cm
2
eller bar, psi)
Over 160 km/t260 (2,6, 38)240 (2,4, 35)
160 km/t eller
derunder230 (2,3, 33)210 (2,1, 30)
Fælgstørrelse17  7 1/2J
Tilspændings-
moment for
hjulmøtrik
103 N•m (10,5 kgf•m)
Dækstørrelse225/40R18 92W
Dæktryk
(Anbefalet tryk ved
koldt dæk)
Hastighed
Forhjul
kPa (kgf/cm
2
eller bar, psi)
Baghjul
kPa (kgf/cm
2
eller bar, psi)
Over 160 km/t260 (2,6, 38)240 (2,4, 35)
160 km/t eller
derunder230 (2,3, 33)210 (2,1, 30)
Fælgstørrelse18  8J
Tilspændings-
moment for
hjulmøtrik
103 N•m (10,5 kgf•m)
OM12L25DK.book Page 656 Wednesday, April 10, 2019 9:44 AM
