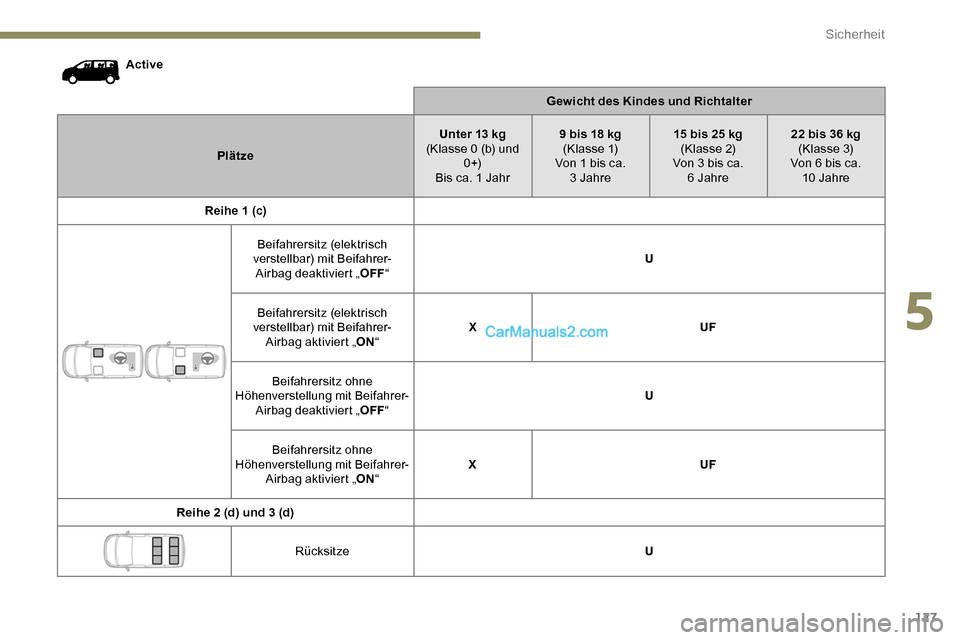

127
ActiveGewicht des Kindes und Richtalter
Plätze Unter 13 kg
(Klasse 0 (b) und 0 +)
Bis ca. 1 Jahr 9 bis 18 kg
(Klasse 1)
Von 1 bis ca. 3 Jahre 15 bis 25 kg
(Klasse 2)
Von 3 bis ca. 6 Jahre 22 bis 36 kg
(Klasse 3)
Von 6 bis ca. 10 Jahre
Reihe 1 (c)
Beifahrersitz (elektrisch
verstellbar) mit Beifahrer- Airbag deaktiviert „ OFF“ U
Beifahrersitz (elektrisch
verstellbar) mit Beifahrer- Airbag aktiviert „ ON“ X
UF
Beifahrersitz ohne
Höhenverstellung mit Beifahrer- Airbag deaktiviert „ OFF“ U
Beifahrersitz ohne
Höhenverstellung mit Beifahrer- Airbag aktiviert „ ON“ X
UF
Reihe 2 (d) und 3 (d) Rücksitze U
5
Sicherheit

128
Allure, Business VIP
Gewicht des Kindes und Richtalter
Plätze Unter 13 kg
(Klasse 0 (b) und 0 +)
Bis ca. 1 Jahr 9 bis 18 kg
(Klasse 1)
Von 1 bis ca. 3 Jahre 15 bis 25 kg
(Klasse 2)
Von 3 bis ca. 6 Jahre 22 bis 36 kg
(Klasse 3)
Von 6 bis ca. 10 Jahre
Reihe 1 (c)
Beifahrersitz (elektrisch
verstellbar) mit Beifahrer- Airbag deaktiviert „ OFF“ U
Beifahrersitz (elektrisch
verstellbar) mit Beifahrer- Airbag aktiviert „ ON“ X
UF
Reihe 2 (d) und 3 (d) Seitliche Sitze und Mittelsitze (e) U
(a) Universal-Kindersitz: Kindersitz, der in
jedes Fahrzeug eingebaut und mit dem
Sicherheitsgurt befestigt werden kann.
(b) Klasse 0: von der Geburt bis 10 kg
Babyschalen und „ Auto“-Babyschalen
dür fen nicht auf einem Beifahrersitz vorn
oder in der 3. Sitzreihe eingebaut werden. (c)
Erkundigen Sie sich nach der
Gesetzgebung, die in dem Land gilt, in
dem Sie unter wegs sind, bevor Sie Ihr
Kind auf diesen Platz setzen.
(d) Um einen Kindersitz auf dem Rücksitz,
entgegen oder in Fahrtrichtung
einzubauen, schieben Sie die Vordersitze
nach vorn, dann richten Sie die
Rückenlehnen auf, um ausreichend Platz
zu dem Kindersitz und den Beinen des
Kindes zu lassen. (e)
Der Sitz kann in der Mitte des Fahrzeugs
eingebaut werden und versperrt die
Seitenplätze.
(f ) Wird eine Kindersitz auf dem Beifahrersitz
vorn „entgegen der Fahrtrichtung“
eingebaut, so muss der Beifahrer-Front-
Airbag unbedingt deaktiviert werden.
Andernfalls kann das Kind beim Entfalten
des Airbags schwere oder sogar tödliche
Verletzungen erleiden.
Sicherheit

129
UGeeigneter Platz für einen Kindersitz, der
sich mit dem Sicherheitsgurt befestigen
lässt und als „Universalsitz“ zum Einbau
„entgegen der Fahrtrichtung“ und/oder „in
Fahrtrichtung“ zugelassen ist.
UF Geeigneter Platz für den Einbau eines als
Universalsitz zugelassenen Kindersitzes
„in Fahrtrichtung“, der sich mit dem
Sicherheitsgurt befestigen lässt.
X Ungeeigneter Platz für den Einbau
des Kindersitzes für Kinder dieser
Gewichtsklasse.
„ISOFIX“-HalterungenFür Ihr Fahrzeug gelten die aktuellen,
gesetzlichen Bestimmungen für ISOFIX-
Kindersitze.
Sofern Ihr Fahrzeug entsprechend ausgerüstet
ist, sind die vorschriftsgemäßen ISOFIX-
Halterungen durch Aufkleber kenntlich
gemacht.
Hierbei handelt es sich um drei Ösen an jedem
Sitz:
-

Z
wei vordere Ösen A zwischen Lehne
und Sitzfläche des Fahrzeugsitzes, durch
„ISOFIX“ gekennzeichnet,
-
F

alls Ihr Fahrzeug damit ausgestattet
ist, eine hintere Verankerung B, Top
Tether genannt, die sich hinter dem Sitz
befindet und der Befestigung des oberen
Gurtes dient; sie ist mit „Top Tether“
gekennzeichnet.
Mit dem Top Tether kann der obere Gurt der
hiermit ausgestatteten Kindersitze befestigt
werden. Durch dieses System wird, im Fall
eines Frontalaufpralls, eine Kippbewegung des
Kindersitzes nach vorne begrenzt .
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell in Ihrem
Fahrzeug montieren. In der Übersicht der ISOFIX-Kindersitze
finden Sie die Einbaumöglichkeiten für
ISOFIX-Kindersitze in Ihrem Fahrzeug.
Die ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich leicht in die
beiden Vorderösen A einklinken lassen.
Manche Kindersitze verfügen auch über
einen oberen Gurt, der an der Verankerung B
befestigt wird.
Um den Kindersitz am Top Tether zu
befestigen:
-

e
ntfernen Sie die vordere Kopfstütze
vor Einbau des Kindersitzes auf diesem
Sitzplatz und verstauen Sie sie (setzen
Sie die Kopfstütze wieder ein, sobald der
Kindersitz entfernt worden ist),
- f ühren Sie den Gurt des Kindersitzes über
die Rückenlehne des Sitzes und zentrieren
Sie ihn zwischen den Öffnungen für die
Kopfstützenstangen,
-

d
ie Halterung des oberen Gurts an der
hinteren Verankerung B befestigen,
-

z
iehen Sie den oberen Gurt fest.
Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes bei
einer Kollision.
Befolgen Sie bitte strikt die
Montageanweisungen, die in der mit dem
Kindersitz gelieferten Montageanleitung
zu finden sind.
5
Sicherheit

130
Empfohlene ISOFIX-
Kindersitze
Lesen Sie auch die Einbauanweisungen
des Kindersitzherstellers zum Ein- und
Ausbau des Sitzes.
Einbau von ISOFIX-
Kindersitzen
Gemäß den europäischen Vorschriften
gibt Ihnen diese Tabelle Auskunft über die
Einbaumöglichkeiten von ISOFIX-Kindersitzen
auf den mit ISOFIX-Halterungen ausgerüsteten
Plätzen in Ihrem Fahrzeug.
Bei ISOFIX-Universal- und
Halbuniversalkindersitzen ist die mit
Buchstaben von A bis G bezeichnete ISOFIX-
Größenklasse des Kindersitzes an der Seite
des Kindersitzes neben dem ISOFIX-Logo
angegeben.
"RÖMER Baby- Safe Plus mit ISOFIX-
Basis"
(Größenklasse: E )
Klasse 0+: von der Gebur t bis 13 kg
Einbau „entgegen der Fahrtrichtung“ mit
Hilfe einer ISOFIX-Basis, die an den Ösen A befestigt ist.
Die Basis ver fügt über einen
höhenverstellbaren Stützfuß, der auf dem Fahrzeugboden aufliegt.
Dieser Kindersitz kann auch mithilfe eines
Sicherheitsgurtes befestigt werden. In diesem
Fall wird nur die Sitzschale ver wendet und mit dem Dreipunktgurt am Fahrzeugsitz befestigt. "RÖMER Duo Plus ISOFIX"
(Größenklasse: B1 )
Klasse 1: 9 bis 18 kg
Einbau nur „in Fahrtrichtung“.
Wird an den Ösen A sowie der Öse B , dem
sogenannten TOP TETHER, mithilfe eines oberen Gurtes eingehängt.
Sitzschale in 3 Positionen verstellbar: zum Sitzen, Ruhen und Liegen.
Dieser Kindersitz kann auch auf Sitzen
genutzt werden, die nicht mit einer ISOFIX- Halterung ausgestattet sind. In diesem Fall muss der Kindersitz unbedingt mit dem
Dreipunktgurt auf dem Sitz befestigt werden. Stellen Sie den Vordersitz des Fahrzeugs so ein, dass die Füße des Kindes die Rückenlehne nicht berühren.
Sicherheit

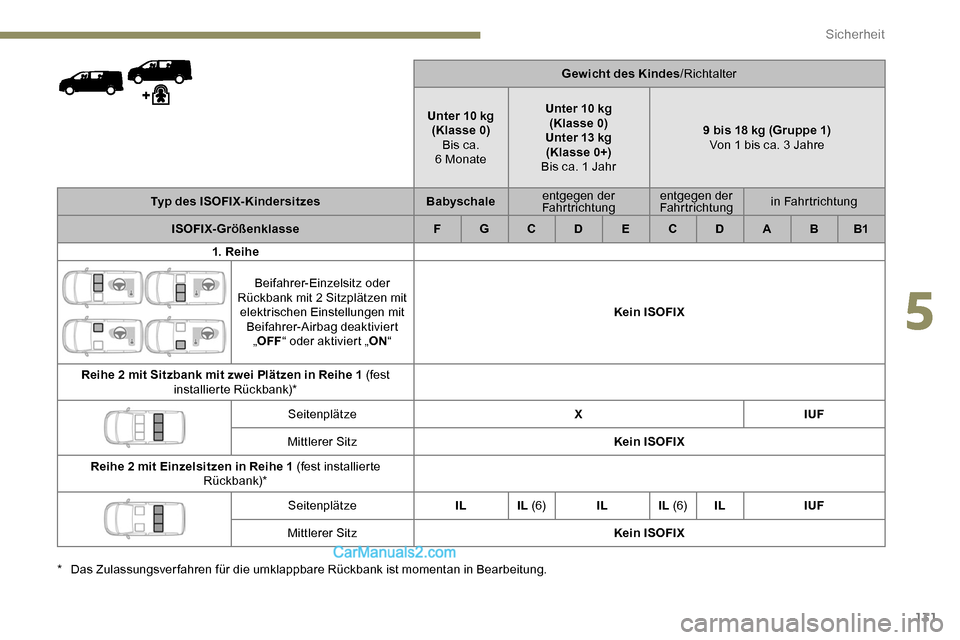

131
Gewicht des Kindes/Richtalter
Unter 10 kg (Klasse 0) Bis ca.
6 Monate Unter 10 kg
(Klasse 0)
Unter 13 kg (Klasse 0+)
Bis ca. 1 Jahr 9 bis 18 kg (Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschaleentgegen der
Fahrtrichtung entgegen der
Fahrtrichtung in Fahrtrichtung
ISOFIX-Größenklasse F G C D E C D A B B1
1. Reihe
Beifahrer-Einzelsitz oder
Rückbank mit 2 Sitzplätzen mit elektrischen Einstellungen mit Beifahrer-Airbag deaktiviert „OFF “ oder aktiviert „ ON“ Kein ISOFIX
Reihe 2 mit Sitzbank mit zwei Plätzen in Reihe 1 (fest installierte Rückbank)*
Seitenplätze XIUF
Mittlerer Sitz Kein ISOFIX
Reihe 2 mit Einzelsitzen in Reihe 1 (fest installierte Rückbank)*
Seitenplätze IL IL (6)IL IL (6)IL IUF
Mittlerer Sitz Kein ISOFIX
*
D

as Zulassungsverfahren für die umklappbare Rückbank ist momentan in Bearbeitung.
5
Sicherheit

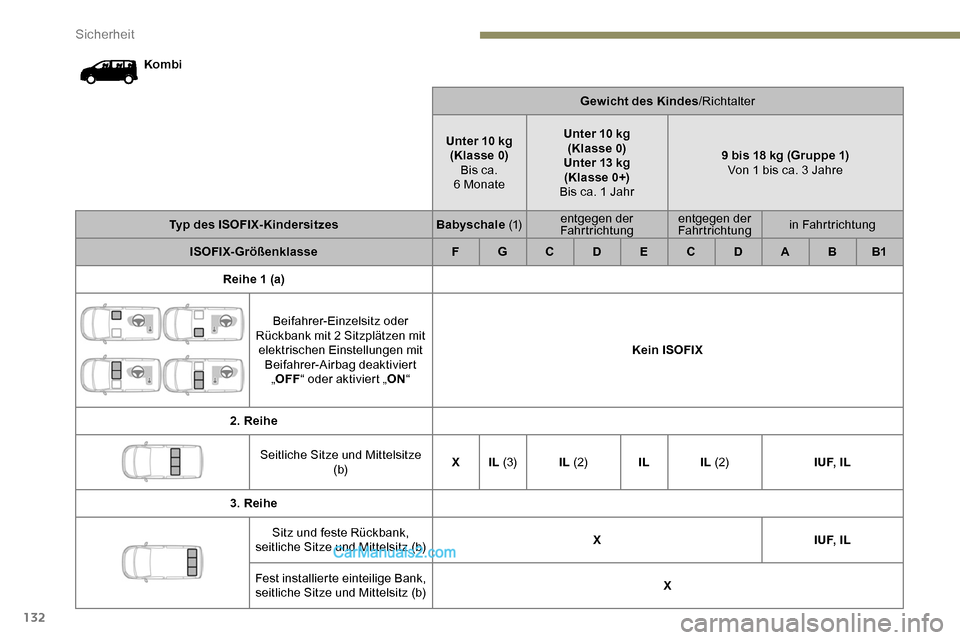

132
KombiGewicht des Kindes/Richtalter
Unter 10 kg (Klasse 0) Bis ca.
6 Monate Unter 10 kg
(Klasse 0)
Unter 13 kg (Klasse 0+)
Bis ca. 1 Jahr 9 bis 18 kg (Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale (1)entgegen der
Fahrtrichtung entgegen der
Fahrtrichtung in Fahrtrichtung
ISOFIX-Größenklasse F G C D E C D A B B1
Reihe 1 (a)
Beifahrer-Einzelsitz oder
Rückbank mit 2 Sitzplätzen mit elektrischen Einstellungen mit Beifahrer-Airbag deaktiviert „OFF “ oder aktiviert „ ON“ Kein ISOFIX
2. Reihe Seitliche Sitze und Mittelsitze (b) X
IL (3) IL (2) IL IL (2) I U F, I L
3. Reihe Sitz und feste Rückbank,
seitliche Sitze und Mittelsitz (b) X
I U F, I L
Fest installierte einteilige Bank, seitliche Sitze und Mittelsitz (b) X
Sicherheit

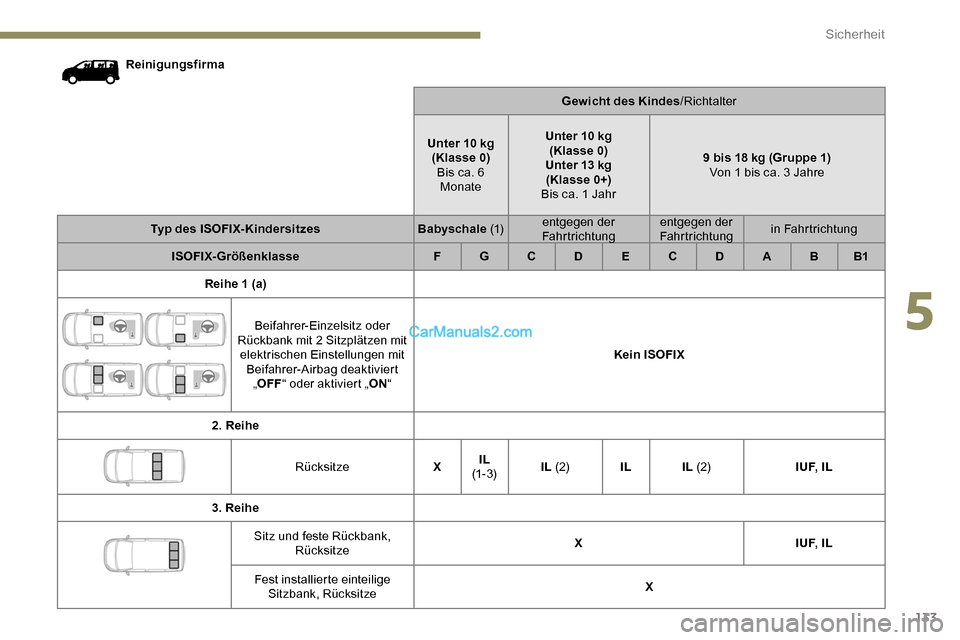

133
ReinigungsfirmaGewicht des Kindes/Richtalter
Unter 10 kg (Klasse 0) Bis ca. 6 Monate Unter 10 kg
(Klasse 0)
Unter 13 kg (Klasse 0+)
Bis ca. 1 Jahr 9 bis 18 kg (Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale (1)entgegen der
Fahrtrichtung entgegen der
Fahrtrichtung in Fahrtrichtung
ISOFIX-Größenklasse F G C D E C D A B B1
Reihe 1 (a)
Beifahrer-Einzelsitz oder
Rückbank mit 2 Sitzplätzen mit elektrischen Einstellungen mit Beifahrer-Airbag deaktiviert „OFF “ oder aktiviert „ ON“ Kein ISOFIX
2. Reihe Rücksitze XIL

(1- 3) IL
(2) IL IL (2) I U F, I L
3. Reihe Sitz und feste Rückbank, Rücksitze X
I U F, I L
Fest installierte einteilige Sitzbank, Rücksitze X
5
Sicherheit

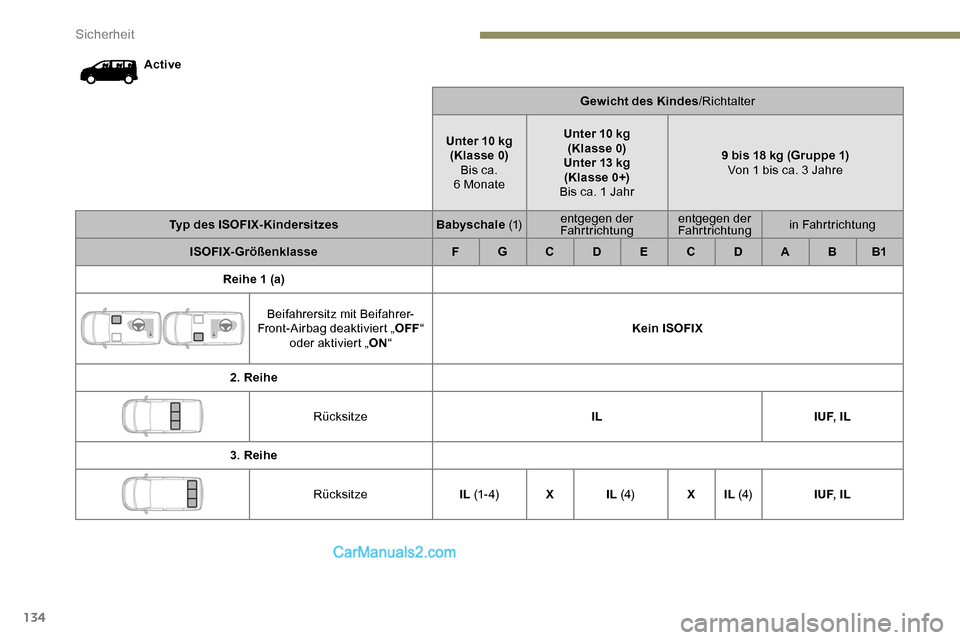

134
ActiveGewicht des Kindes/Richtalter
Unter 10 kg (Klasse 0) Bis ca.
6 Monate Unter 10 kg
(Klasse 0)
Unter 13 kg (Klasse 0+)
Bis ca. 1 Jahr 9 bis 18 kg (Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale (1)entgegen der
Fahrtrichtung entgegen der
Fahrtrichtung in Fahrtrichtung
ISOFIX-Größenklasse F G C D E C D A B B1
Reihe 1 (a)
Beifahrersitz mit Beifahrer-
Front-Airbag deaktiviert „ OFF“
oder aktiviert „ ON“ Kein ISOFIX
2. Reihe Rücksitze ILI U F, I L
3. Reihe Rücksitze IL (1- 4) XIL (4) XIL (4) I U F, I L
