2019 Peugeot Expert Betriebsanleitung (in German)

23
Anzeigen
Wartungsanzeige
Die Wartungsanzeige wird auf dem Kombiinstrument angezeigt. Je nach Version:
- Auf der Anzeige des Kilometerzählers erscheint die bis zur nächstfälligen Wartung verbleibende
Kilometerzahl oder die gefahrene Strecke seit Erreichen der Fälligkeit. Vor dem Wert wird ein
„-“-Zeichen angezeigt.
-

E
ine Warnmeldung zeigt die verbleibende Kilometerzahl sowie die Zeitspanne bis zur
nächstfälligen oder überfälligen Wartung an.
Kontrollleuchte Zustand UrsacheAktionen/
Beobachtungen
WartungsschlüsselLeuchtet zeitweise
beim Einschalten der
ZündungNächste Wartung in
3
000 km bis 1 000
km.
Ununterbrochen
beim Einschalten der
Zündung Die Wartung ist in
weniger als 1
000 km
fällig. Die Wartung Ihres
Fahrzeugs muss so
bald wie möglich
durchgeführt werden.
+
Wartungsschlüssel
blinktBlinkt zunächst,
leuchtet dann
ununterbrochen
beim Einschalten der
Zündung
(Bei BlueHDi-
Dieselmotoren in
Verbindung mit der
Service-Warnleuchte). Das Wartungsintervall
wurde überschritten.
Die Wartung Ihres
Fahrzeugs muss so
bald wie möglich
durchgeführt werden.
Rückstellung der
Wartungsanzeige auf null
Nach jeder Wartung muss die
Wartungsanzeige auf null zurückgestellt
werden.
F

S
chalten Sie die Zündung aus.
F

D
rücken Sie diese Taste.und halten Sie sie
gedrückt.
F

S
chalten Sie die Zündung ein; die Anzeige
des Kilometerzählers beginnt rückwärts zu
zählen.
F

W
enn auf der Anzeige „ =0“ erscheint,
lassen Sie den Knopf wieder los; der
Schlüssel erlischt.
Wenn es nach diesem Vorgang
notwendig ist, die Batterie abzuklemmen,
verriegeln Sie das Fahrzeug, und warten
Sie mindestens 5 Minuten, damit die
Rückstellung registriert wird.
Abruf des Wartungshinweises
Sie können die Wartungsinformation jederzeit
abrufen.
F

D
rücken Sie auf diese Taste.
Der Wartungshinweis wird für die Dauer einiger
Sekunden angezeigt und erlischt dann wieder.
1
Bordinstrumente

24
Die angezeigte Entfernung (in km oder
Meilen) wird auf der Grundlage der
zurückgelegten Fahrstrecke und der seit
der letzten Wartung verstrichenen Zeit
berechnet.
Wenn die fällige Wartung kurz bevorsteht,
kann eine Warnung ausgelöst werden.
Motorkühlflüssigkeits-
temperatur
Wenn der Zeiger oder die Balkenanzeige ( je
nach Version) bei laufendem Motor:
-
i
m Bereich A steht, ist die Temperatur der
Kühlflüssigkeit korrekt,
-

i
m Bereich B steht, ist die Temperatur der
Kühlflüssigkeit zu hoch; die Warnleuchte
für die Maximaltemperatur und die STOP -
Warnleuchte schalten sich in Verbindung
mit einem akustischen Signal und einer
Warnmeldung ein.
Halten Sie unbedingt an, sobald dies
gefahrlos möglich ist.
Überprüfung
Nach mehrminütiger Fahrt steigen Temperatur
und Druck im Kühlkreislauf an.
Um Kühlflüssigkeit nachzufüllen:
F

w
arten Sie mindestens eine Stunde, bis der
Motor sich abgekühlt hat,
F

s
chrauben Sie den Verschlussstopfen um
zwei Umdrehungen auf, um den Druck
absinken zu lassen,
F

en
tfernen Sie den Verschlussstopfen, wenn
der Druck abgesunken ist,
F

f
üllen Sie Kühlflüssigkeit bis zur Markierung
„MA X“ nach.
Für weitere Informationen zur
Füllstandskontrolle siehe entsprechenden
Abschnitt.
Vorsicht beim Nachfüllen von
Kühlflüssigkeit. Es besteht
Verbrühungsgefahr. Füllen Sie nicht mehr
Kühlflüssigkeit nach als bis zum (auf dem
Behälter angegebenen) Höchststand.
Warten Sie ein paar Minuten, bevor Sie den
Motor abstellen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Die Ölstandskontrolle ist nur zuverlässig,
wenn das Fahrzeug waagerecht steht
und der Motor seit mehr als 30 Minuten
abgestellt ist.
Ölstand korrekt
Bei Ölmangel erscheint eine Meldung auf dem
Kombiinstrument.
Ölmangel
Bei Ölmangel erscheint eine Meldung auf dem
Kombiinstrument.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Ölstandsanzeige
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen, wird beim
Einschalten der Zündung gleichzeitig mit der
Wartungsinformation für die Dauer einiger
Sekunden die Konformität des Motorölstands
auf dem Kombiinstrument angezeigt.
Bordinstrumente

25

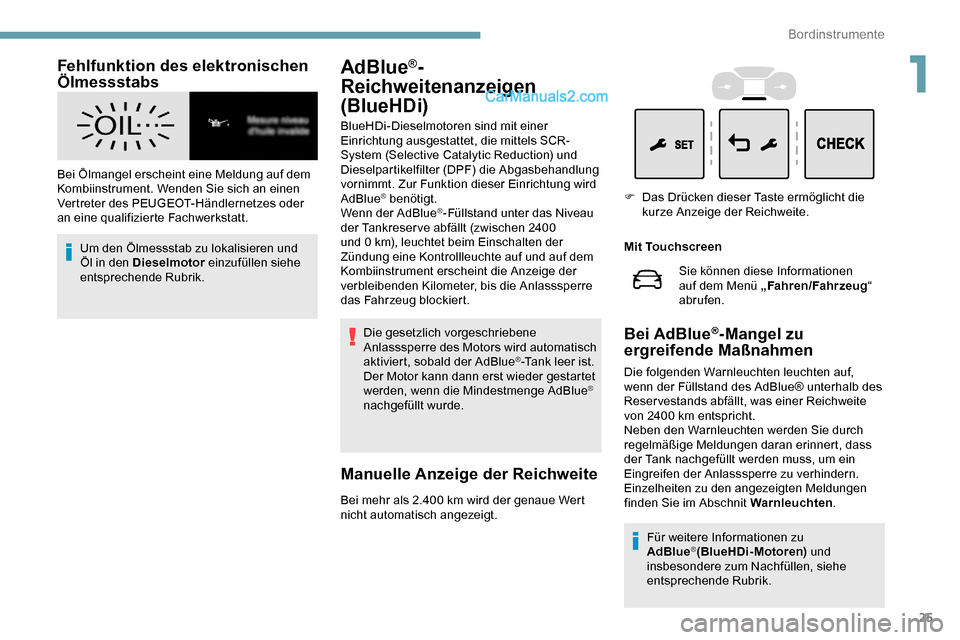

Fehlfunktion des elektronischen
Ölmessstabs
Bei Ölmangel erscheint eine Meldung auf dem
Kombiinstrument. Wenden Sie sich an einen
Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.Um den Ölmessstab zu lokalisieren und
Öl in den Dieselmotor einzufüllen siehe
entsprechende Rubrik.
AdBlue®-
Reichweitenanzeigen
(BlueHDi)
BlueHDi-Dieselmotoren sind mit einer
Einrichtung ausgestattet, die mittels SCR-
System (Selective Catalytic Reduction) und
Dieselpartikelfilter (DPF) die Abgasbehandlung
vornimmt. Zur Funktion dieser Einrichtung wird
AdBlue
® benötigt.
Wenn der AdBlue®-Füllstand unter das Niveau
der Tankreser ve abfällt (zwischen 2400
und 0 km), leuchtet beim Einschalten der
Zündung eine Kontrollleuchte auf und auf dem
Kombiinstrument erscheint die Anzeige der
verbleibenden Kilometer, bis die Anlasssperre
das Fahrzeug blockiert.
Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird automatisch
aktiviert, sobald der AdBlue
®-Tank leer ist.
Der Motor kann dann erst wieder gestartet
werden, wenn die Mindestmenge AdBlue
®
nachgefüllt wurde.
Manuelle Anzeige der Reichweite
Bei mehr als 2.400 km wird der genaue Wert
n icht automatisch angezeigt. Mit Touchscreen
Bei AdBlue®-Mangel zu
ergreifende Maßnahmen
Die folgenden Warnleuchten leuchten auf,
wenn der Füllstand des AdBlue® unterhalb des
Reservestands abfällt, was einer Reichweite
von 2400 km entspricht.
Neben den Warnleuchten werden Sie durch
regelmäßige Meldungen daran erinnert, dass
der Tank nachgefüllt werden muss, um ein
Eingreifen der Anlasssperre zu verhindern.
Einzelheiten zu den angezeigten Meldungen
finden Sie im Abschnit Warnleuchten .
Sie können diese Informationen
auf dem Menü „Fahren/Fahrzeug
“
abrufen.
F
D
as Drücken dieser Taste ermöglicht die
kurze Anzeige der Reichweite.
Für weitere Informationen zu
AdBlue
®(BlueHDi-Motoren) und
insbesondere zum Nachfüllen, siehe
entsprechende Rubrik.
1
Bordinstrumente

26

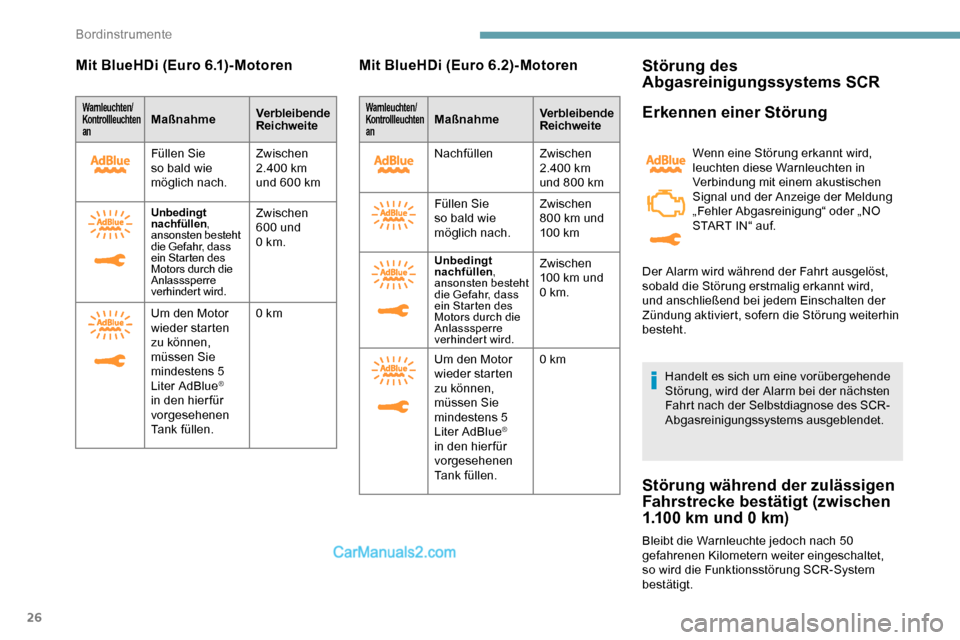

Mit BlueHDi (Euro 6.1)-Motoren
Warnleuchten/
Kontrollleuchten
anMaßnahmeVerbleibende
Reichweite
Füllen Sie
so bald wie
möglich nach. Zwischen
2.400
km
und 600
km
Unbedingt
nachfüllen,
ansonsten besteht
die Gefahr, dass
ein Star ten des
Motors durch die
Anlasssperre
verhindert wird.Zwischen
600 und
0
km.
Um den Motor
wieder starten
zu können,
müssen Sie
mindestens 5
Liter AdBlue
®
in den hier für
vorgesehenen
Tank füllen. 0
km
Mit BlueHDi (Euro
6.2)-Motoren
Warnleuchten/
Kontrollleuchten
anMaßnahmeVerbleibende
Reichweite
Nachfüllen Zwischen
2.400
km
und 800
km
Füllen Sie
so bald wie
möglich nach. Zwischen
800
km und
10 0 km
Unbedingt
nachfüllen ,
ansonsten besteht
die Gefahr, dass
ein Star ten des
Motors durch die
Anlasssperre
verhindert wird.Zwischen
100
km und
0
km.
Um den Motor
wieder starten
zu können,
müssen Sie
mindestens 5
Liter AdBlue
®
in den hier für
vorgesehenen
Tank füllen. 0
km
Störung des
Abgasreinigungssystems SCR
Erkennen einer Störung
Wenn eine Störung erkannt wird,
leuchten diese Warnleuchten in
Verbindung mit einem akustischen
Signal und der Anzeige der Meldung
„Fehler Abgasreinigung“ oder „NO
START IN“ auf.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm bei der nächsten
Fahrt nach der Selbstdiagnose des SCR-
Abgasreinigungssystems ausgeblendet.
Störung während der zulässigen
Fahrstrecke bestätigt (zwischen
1.100 km und 0 km)
Bleibt die Warnleuchte jedoch nach 50
gefahrenen Kilometern weiter eingeschaltet,
so wird die Funktionsstörung SCR-System
bestätigt. Der Alarm wird während der Fahrt ausgelöst,
sobald die Störung erstmalig erkannt wird,
und anschließend bei jedem Einschalten der
Zündung aktiviert, sofern die Störung weiterhin
besteht.
Bordinstrumente

27
Lassen Sie das System so bald wie
möglich von einem Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Anlasssperre
Bei jedem Einschalten der
Zündung wird die Meldung „Fehler
Abgasreinigung:Anlasssperre““ oder „NO
START IN“ angezeigt.Um den Motor wieder starten zu können,
wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.

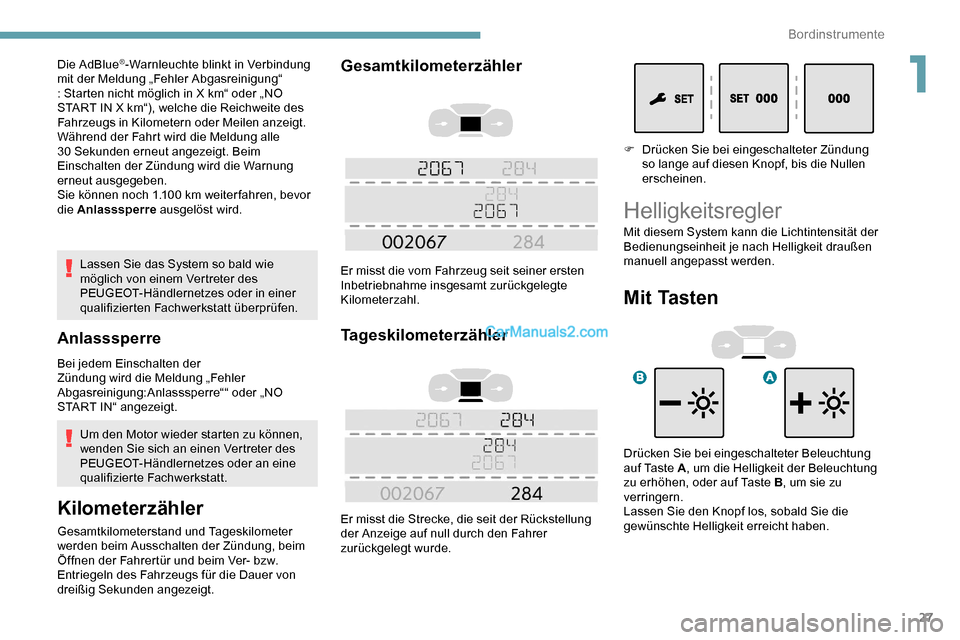

Kilometerzähler
Gesamtkilometerstand und Tageskilometer
werden beim Ausschalten der Zündung, beim
Öffnen der Fahrertür und beim Ver- bzw.
Entriegeln des Fahrzeugs für die Dauer von
dreißig Sekunden angezeigt.
Gesamtkilometerzähler
Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Tageskilometerzähler
Er misst die Strecke, die seit der Rückstellung
der Anzeige auf null durch den Fahrer
zurückgelegt wurde.
Die AdBlue
®-Warnleuchte blinkt in Verbindung
mit der Meldung „Fehler Abgasreinigung“
: Starten nicht möglich in X km“ oder „NO
START IN X km“), welche die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahrt wird die Meldung alle
30


Sekunden erneut angezeigt. Beim
Einschalten der Zündung wird die Warnung
erneut ausgegeben.
Sie können noch 1.100
km weiter fahren, bevor
die Anlasssperre ausgelöst wird. F

D
rücken Sie bei eingeschalteter Zündung
so lange auf diesen Knopf, bis die Nullen
erscheinen.
Helligkeitsregler
Mit Tasten
Drücken Sie bei eingeschalteter Beleuchtung
auf Taste A , um die Helligkeit der Beleuchtung
zu erhöhen, oder auf Taste B , um sie zu
verringern.
Lassen Sie den Knopf los, sobald Sie die
gewünschte Helligkeit erreicht haben. Mit diesem System kann die Lichtintensität der
Bedienungseinheit je nach Helligkeit draußen
manuell angepasst werden.
1
Bordinstrumente

28

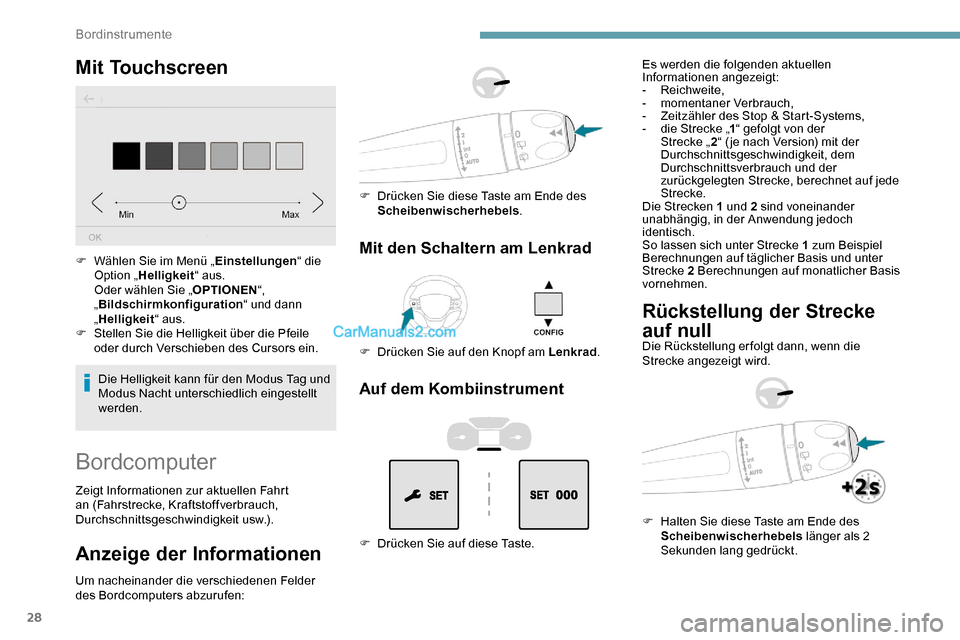

Mit Touchscreen
Die Helligkeit kann für den Modus Tag und
Modus Nacht unterschiedlich eingestellt
werden.
F

W
ählen Sie im Menü „
Einstellungen“ die
Option „ Helligkeit “ aus.
Oder wählen Sie „ OPTIONEN“,
„ Bildschirmkonfiguration “ und dann
„ Helligkeit “ aus.
F

S
tellen Sie die Helligkeit über die Pfeile
oder durch Verschieben des Cursors ein.
Bordcomputer
Zeigt Informationen zur aktuellen Fahrt
an (Fahrstrecke, Kraftstoffverbrauch,
Durchschnittsgeschwindigkeit usw.).
Anzeige der Informationen
Um nacheinander die verschiedenen Felder
des Bordcomputers abzurufen:
Mit den Schaltern am Lenkrad
F Drücken Sie auf den Knopf am Lenkrad .
F
D
rücken Sie diese Taste am Ende des
Scheibenwischerhebels .
Auf dem Kombiinstrument
F Drücken Sie auf diese Taste. Es werden die folgenden aktuellen
Informationen angezeigt:
-


Reichweite,
-
m
omentaner Verbrauch,
-
Z
eitzähler des Stop & Start-Systems,
-
d
ie Strecke „
1“ gefolgt von der
Strecke „ 2“ ( je nach Version) mit der
Durchschnittsgeschwindigkeit, dem
Durchschnittsverbrauch und der
zurückgelegten Strecke, berechnet auf jede
Strecke.
Die Strecken 1 und 2 sind voneinander
unabhängig, in der Anwendung jedoch
identisch.
So lassen sich unter Strecke 1 zum Beispiel
Berechnungen auf täglicher Basis und unter
Strecke 2 Berechnungen auf monatlicher Basis
vornehmen.
Rückstellung der Strecke
auf null
Die Rückstellung er folgt dann, wenn die
Strecke angezeigt wird.
F

H
alten Sie diese Taste am Ende des
Scheibenwischerhebels länger als 2
Sekunden lang gedrückt.
Bordinstrumente

29
F Halten Sie diese Taste länger als 2 Sekunden gedrückt.
F

H
alten Sie den Drehregler auf dem Lenkrad

länger als 2 Sekunden lang gedrückt.
Ein paar
Begriffserläuterungen
Reichweite
(km oder Meilen)
Strecke, die noch mit dem im
Tank enthaltenen Kraftstoff
zurückgelegt werden kann ( je nach
Durchschnittsverbrauch der letzten
Kilometer). Sobald die Reichweite unter 30
km beträgt,
werden Striche angezeigt.
Nach dem Tanken (mindestens 5 Liter) wird
die Reichweite neu berechnet und beim
Überschreiten von 100

km angezeigt.
Werden beim Fahren weiterhin Striche statt
Zahlen angezeigt, wenden Sie sich bitte an
einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Dieser Wert kann variieren, wenn sich
Fahrweise oder Streckenprofil ändern und
der momentane Kraftstoffverbrauch dadurch
erheblich abweicht.
Momentaner Kraftstoffverbrauch
(l/100 km oder km/l oder mpg) B erechnet seit einigen Sekunden.
Diese Information wird erst ab einer
Geschwindigkeit von 30


km/h angezeigt.
Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)S eit der letzten Rückstellung des
Computers auf null berechnet.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Berechnet seit der letzten
Rückstellung des Bordcomputers
auf null.
Zurückgelegte Strecke
(km oder Meilen)
Berechnet seit der letzten
Rückstellung des Bordcomputers
auf null.
Zeitzähler des Stop & Start-
Systems
(Minuten/Sekunden oder Stunden/
Minuten)
Wenn Ihr Fahrzeug mit einem Stop & Start-
System ausgestattet ist, er folgt eine Addition
der Zeiten mittels Zeitzähler, in denen das
Fahrzeug während einer Fahrt in den STOP-
Modus geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf null gestellt.

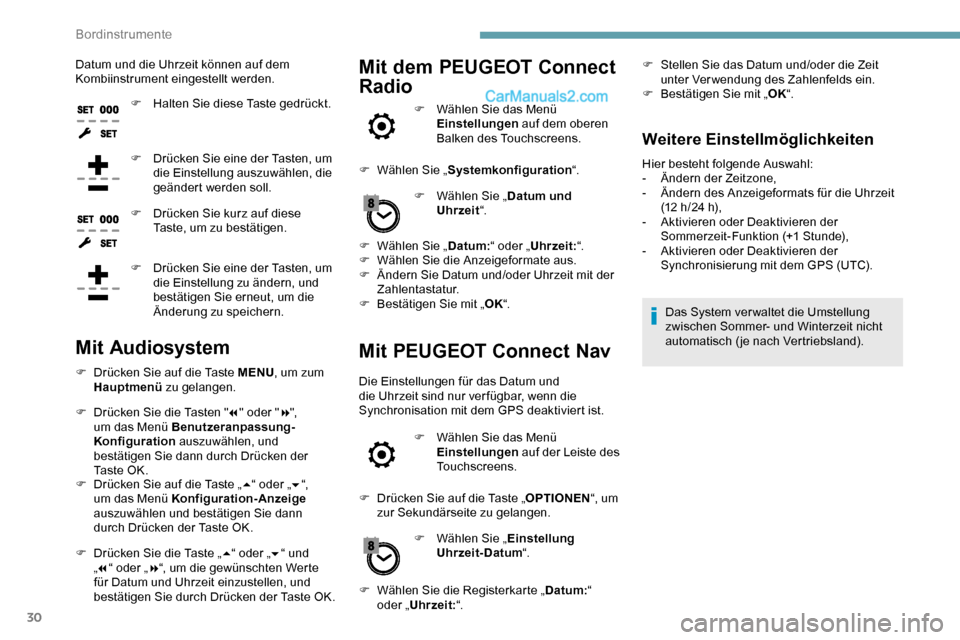

Einstellung Datum und
Uhrzeit
Ohne Audiosystem
1
Bordinstrumente

30
Datum und die Uhrzeit können auf dem
Kombiinstrument eingestellt werden.F

H
alten Sie diese Taste gedrückt.
F

D
rücken Sie eine der Tasten, um
die Einstellung auszuwählen, die
geändert werden soll.
F

D
rücken Sie kurz auf diese
Taste, um zu bestätigen.
F

D
rücken Sie eine der Tasten, um
die Einstellung zu ändern, und
bestätigen Sie erneut, um die
Änderung zu speichern.Mit dem PEUGEOT Connect
Radio
F Wählen Sie das Menü Einstellungen auf dem oberen
Balken des Touchscreens.
F

W

ählen Sie „ Systemkonfiguration “.
F

W
ählen Sie „ Datum und
Uhrzeit “.
F

W

ählen Sie „ Datum:“ oder „Uhrzeit: “.
F

W

ählen Sie die Anzeigeformate aus.
F

Ä

ndern Sie Datum und/oder Uhrzeit mit der
Zahlentastatur.
F

Bes

tätigen Sie mit „ OK“.
Mit PEUGEOT Connect Nav
Die Einstellungen für das Datum und
die Uhrzeit sind nur ver fügbar, wenn die
Synchronisation mit dem GPS deaktiviert ist.
F

W
ählen Sie das Menü
Einstellungen auf der Leiste des
Touchscreens.
F

D
rücken Sie auf die Taste „ OPTIONEN“, um
zur Sekundärseite zu gelangen.
F

W
ählen Sie „Einstellung
Uhrzeit-Datum “.
Mit Audiosystem
F Drücken Sie auf die Taste MENU , um zum
Hauptmenü zu gelangen.
F

D
rücken Sie die Tasten " 7" oder " 8",
um das Menü Benutzeranpassung-
Konfiguration auszuwählen, und
bestätigen Sie dann durch Drücken der
Ta s t e O K .
F

D
rücken Sie auf die Taste „ 5“ oder „ 6“,
um das Menü Konfiguration-Anzeige
auszuwählen und bestätigen Sie dann
durch Drücken der Taste OK.
F

D
rücken Sie die Taste „ 5“ oder „ 6“ und
„ 7 “ oder „ 8“, um die gewünschten Werte
für Datum und Uhrzeit einzustellen, und
bestätigen Sie durch Drücken der Taste OK. F

W
ählen Sie die Registerkarte „Datum:“
oder „ Uhrzeit: “. F

S
tellen Sie das Datum und/oder die Zeit
unter Verwendung des Zahlenfelds ein.
F
Bes
tätigen Sie mit „
OK“.
Weitere Einstellmöglichkeiten
Hier besteht folgende Auswahl:
- Ä
ndern der Zeitzone,
-

Ä
ndern des Anzeigeformats für die Uhrzeit
(12 h/24 h),
-
A

ktivieren oder Deaktivieren der
Sommerzeit-Funktion (+1 Stunde),
-
A

ktivieren oder Deaktivieren der
Synchronisierung mit dem GPS (UTC).
Das System ver waltet die Umstellung
zwischen Sommer- und Winterzeit nicht
automatisch (je nach Vertriebsland).
Bordinstrumente
