2019 Peugeot Expert Betriebsanleitung (in German)

215

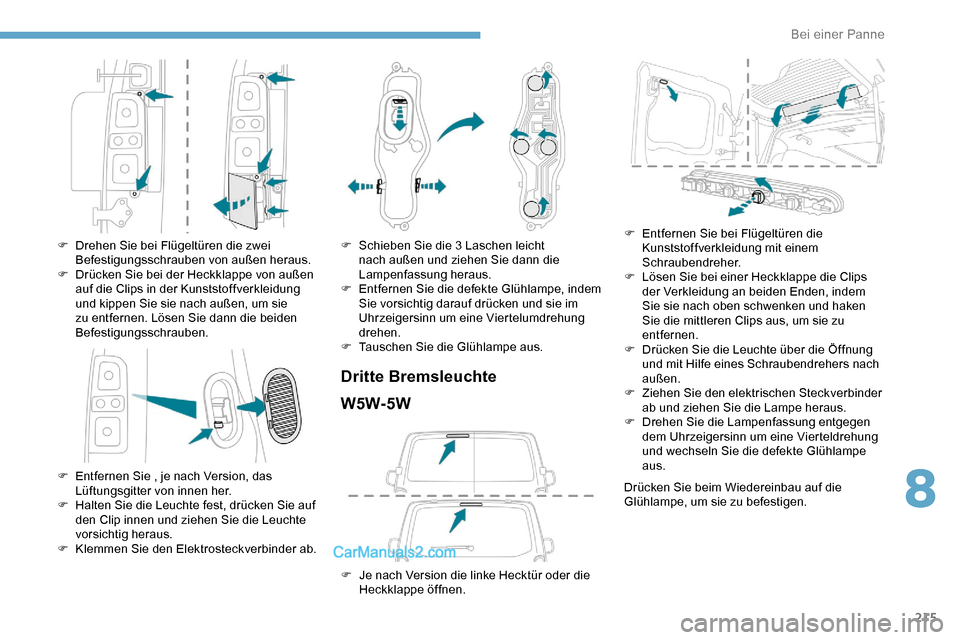

F Drehen Sie bei Flügeltüren die zwei Befestigungsschrauben von außen heraus.
F

D
rücken Sie bei der Heckklappe von außen
auf die Clips in der Kunststoffverkleidung
und kippen Sie sie nach außen, um sie
zu entfernen. Lösen Sie dann die beiden
Befestigungsschrauben.
F

E
ntfernen Sie , je nach Version, das
Lüftungsgitter von innen her.
F

H
alten Sie die Leuchte fest, drücken Sie auf
den Clip innen und ziehen Sie die Leuchte
vorsichtig heraus.
F

K
lemmen Sie den Elektrosteckverbinder ab. F
S chieben Sie die 3 Laschen leicht
nach außen und ziehen Sie dann die
Lampenfassung heraus.
F

E
ntfernen Sie die defekte Glühlampe, indem
Sie vorsichtig darauf drücken und sie im
Uhrzeigersinn um eine Viertelumdrehung
drehen.
F

T
auschen Sie die Glühlampe aus.
Dritte BremsleuchteW5W-5W
F Je nach Version die linke Hecktür oder die Heckklappe öffnen. F

E
ntfernen Sie bei Flügeltüren die
Kunststoffverkleidung mit einem
Schraubendreher.
F
L
ösen Sie bei einer Heckklappe die Clips
der Verkleidung an beiden Enden, indem
Sie sie nach oben schwenken und haken
Sie die mittleren Clips aus, um sie zu
entfernen.
F
D
rücken Sie die Leuchte über die Öffnung
und mit Hilfe eines Schraubendrehers nach
außen.
F
Z
iehen Sie den elektrischen Steckverbinder
ab und ziehen Sie die Lampe heraus.
F
D
rehen Sie die Lampenfassung entgegen
dem Uhrzeigersinn um eine Vierteldrehung
und wechseln Sie die defekte Glühlampe
aus.
Drücken Sie beim Wiedereinbau auf die
Glühlampe, um sie zu befestigen.
8
Bei einer Panne

216

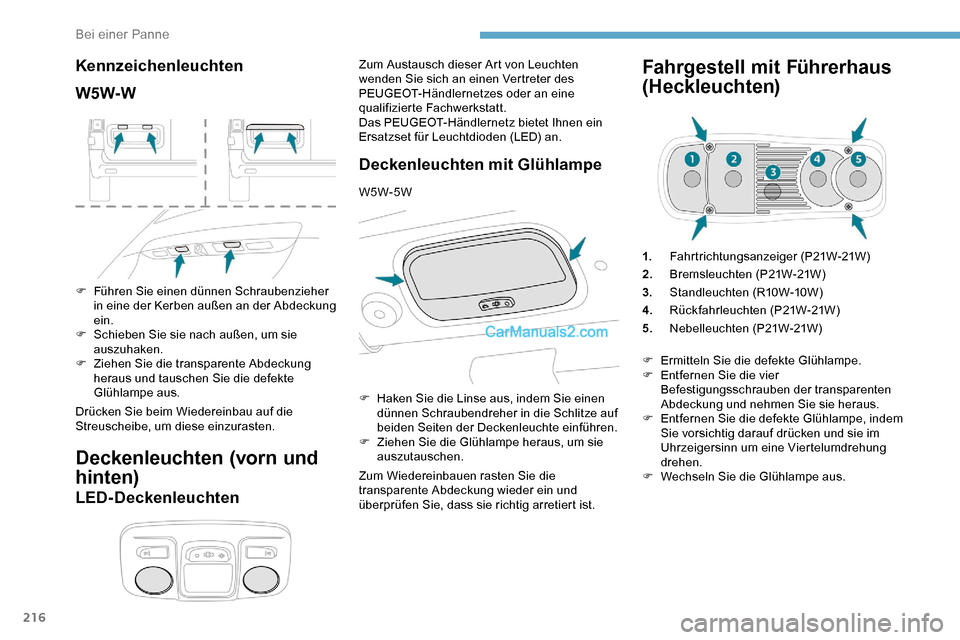

Kennzeichenleuchten
W5W-W
F Führen Sie einen dünnen Schraubenzieher in eine der Kerben außen an der Abdeckung
ein.
F

S
chieben Sie sie nach außen, um sie
auszuhaken.
F

Z
iehen Sie die transparente Abdeckung
heraus und tauschen Sie die defekte
Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die
Streuscheibe, um diese einzurasten.
Deckenleuchten (vorn und
hinten)
LED-Deckenleuchten
Zum Austausch dieser Art von Leuchten
wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Das PEUGEOT-Händlernetz bietet Ihnen ein
Ersatzset für Leuchtdioden (LED) an.
Deckenleuchten mit Glühlampe
W5W-5W
Zum Wiedereinbauen rasten Sie die
transparente Abdeckung wieder ein und
überprüfen Sie, dass sie richtig arretiert ist.
Fahrgestell mit Führerhaus
(Heckleuchten)
1. Fahrtrichtungsanzeiger (P21W-21W)
2. Bremsleuchten (P21W-21W)
3. Standleuchten (R10W-10W)
4. Rückfahrleuchten (P21W-21W)
5. Nebelleuchten (P21W-21W )
F

H

aken Sie die Linse aus, indem Sie einen
dünnen Schraubendreher in die Schlitze auf
beiden Seiten der Deckenleuchte einführen.
F

Z

iehen Sie die Glühlampe heraus, um sie
auszutauschen. F

E
rmitteln Sie die defekte Glühlampe.
F

E
ntfernen Sie die vier
Befestigungsschrauben der transparenten
Abdeckung und nehmen Sie sie heraus.
F

E
ntfernen Sie die defekte Glühlampe, indem
Sie vorsichtig darauf drücken und sie im
Uhrzeigersinn um eine Viertelumdrehung
drehen.
F

W
echseln Sie die Glühlampe aus.
Bei einer Panne

217

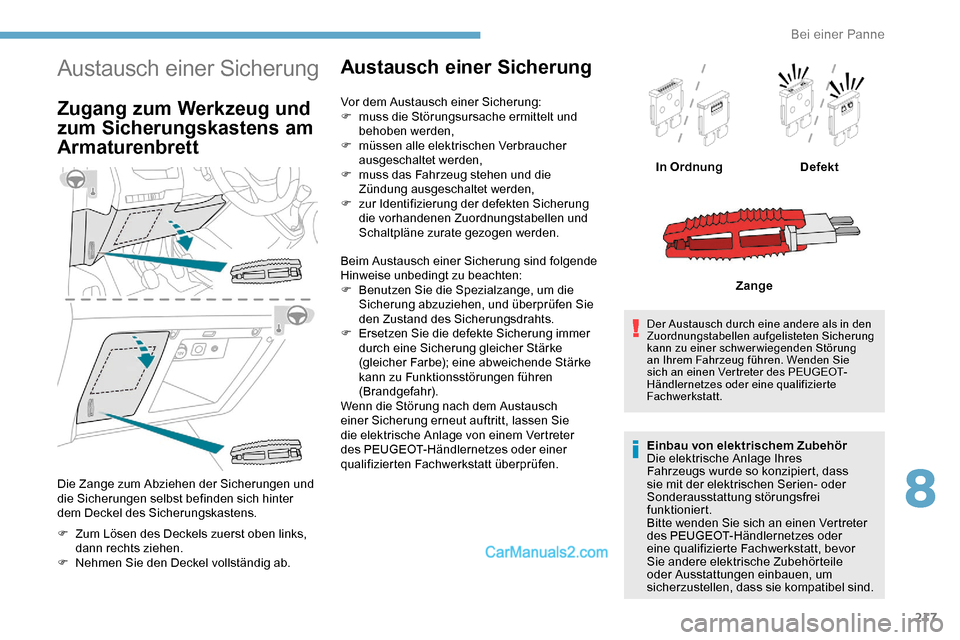

Austausch einer Sicherung
Zugang zum Werkzeug und
zum Sicherungskastens am
Armaturenbrett
Die Zange zum Abziehen der Sicherungen und
die Sicherungen selbst befinden sich hinter
dem Deckel des Sicherungskastens.
F
Z
um Lösen des Deckels zuerst oben links,
dann rechts ziehen.
F

N
ehmen Sie den Deckel vollständig ab.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
F m uss die Störungsursache ermittelt und
behoben werden,
F

m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F

m
uss das Fahrzeug stehen und die
Zündung ausgeschaltet werden,
F

z
ur Identifizierung der defekten Sicherung
die vorhandenen Zuordnungstabellen und
Schaltpläne zurate gezogen werden.
Beim Austausch einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
F

B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen, und überprüfen Sie
den Zustand des Sicherungsdrahts.
F

E
rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke
(gleicher Farbe); eine abweichende Stärke
kann zu Funktionsstörungen führen
(Brandgefahr).
Wenn die Störung nach dem Austausch
einer Sicherung erneut auftritt, lassen Sie
die elektrische Anlage von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Der Austausch durch eine andere als in den
Zuordnungstabellen aufgelisteten Sicherung
kann zu einer schwerwiegenden Störung
an Ihrem Fahrzeug führen. Wenden Sie
sich an einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass
sie mit der elektrischen Serien- oder
Sonderausstattung störungsfrei
funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder
eine qualifizierte Fachwerkstatt, bevor
Sie andere elektrische Zubehörteile
oder Ausstattungen einbauen, um
sicherzustellen, dass sie kompatibel sind. In Ordnung
Defekt
Zange
8
Bei einer Panne

218
Für die Behebung vonFunktionsstörungen,
deren Ursache der Einbauund die
Verwendung von elektrischem
Zubehörist, welches nicht von PEUGEOT
geliefertund empfohlen wird und/
oder nicht nach denentsprechenden
Richtlinien des Herstellerseingebaut
wurde, übernimmt PEUGEOT
grundsätzlichkeine Haftung, leistet keinen
Ersatz understattet nicht die daraus
entstandenenInstandsetzungskosten,
insbesonderewenn der Verbrauch aller
angeschlossenenZubehörgeräte mehr als
10 mA beträgt.
Für weitere Informationen zum Einbau
einer Anhängerkupplung oder einer
Ausstattung vom Typ TA XI, wenden
Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes.

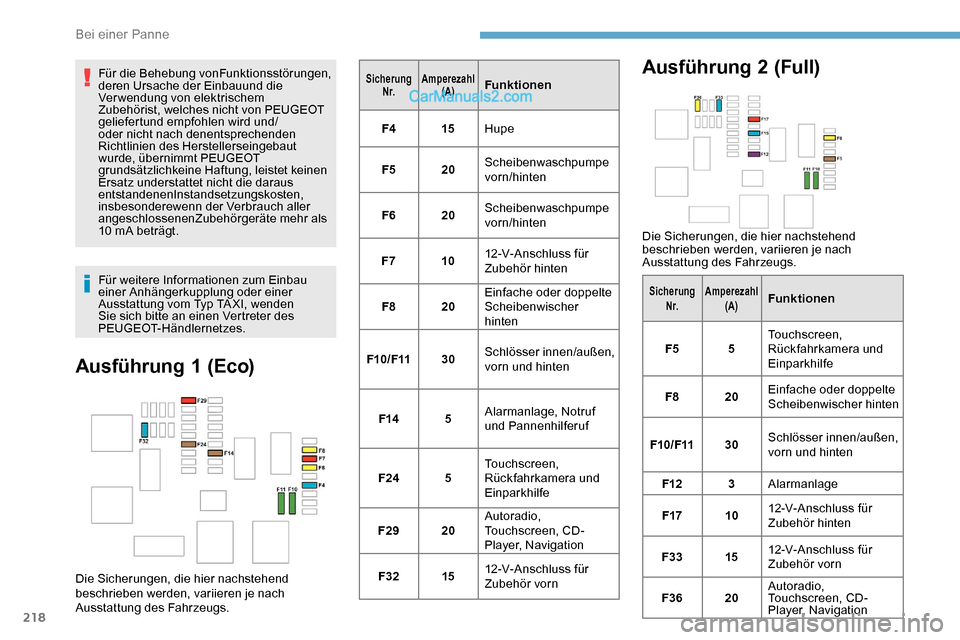

Ausführung 1 (Eco)
Die Sicherungen, die hier nachstehend
beschrieben werden, variieren je nach
Ausstattung des Fahrzeugs.
SicherungN r. Amperezahl
(A)Funktionen
F4 15Hupe
F5 20Scheibenwaschpumpe
vorn/hinten
F6 20Scheibenwaschpumpe
vorn/hinten
F7 1012-V-Anschluss für
Zubehör hinten
F8 20Einfache oder doppelte
Scheibenwischer
hinten
F10/F11 30Schlösser innen/außen,
vorn und hinten
F14 5Alarmanlage, Notruf
und Pannenhilferuf
F24 5Touchscreen,
Rückfahrkamera und
Einparkhilfe
F29 20Autoradio,
Touchscreen, CD-
Player, Navigation
F32 1512-V-Anschluss für
Zubehör vornAusführung 2 (Full)
Die Sicherungen, die hier nachstehend
beschrieben werden, variieren je nach
Ausstattung des Fahrzeugs.
Sicherung
N r. Amperezahl
(A)Funktionen
F5 5Touchscreen,
Rückfahrkamera und
Einparkhilfe
F8 20Einfache oder doppelte
Scheibenwischer hinten
F10/F11 30Schlösser innen/außen,
vorn und hinten
F12 3Alarmanlage
F17 1012-V-Anschluss für
Zubehör hinten
F33 1512-V-Anschluss für
Zubehör vorn
F36 20Autoradio,
Touchscreen, CD-
Player, Navigation
Bei einer Panne

219

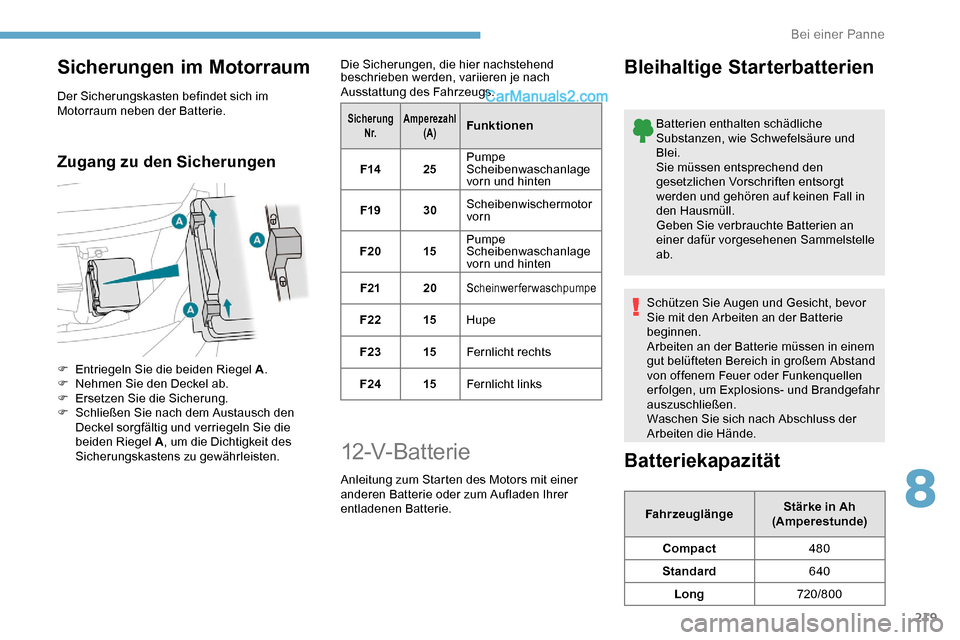

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Zugang zu den Sicherungen
F Entriegeln Sie die beiden Riegel A.
F N ehmen Sie den Deckel ab.
F

E
rsetzen Sie die Sicherung.
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig und verriegeln Sie die
beiden Riegel A , um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Die Sicherungen, die hier nachstehend
beschrieben werden, variieren je nach
Ausstattung des Fahrzeugs.
Sicherung
N r. Amperezahl
(A)Funktionen
F14 25Pumpe
Scheibenwaschanlage
vorn und hinten
F19 30Scheibenwischermotor
vorn
F20 15Pumpe
Scheibenwaschanlage
vorn und hinten
F21 20
Scheinwerferwaschpumpe
F22 15Hupe
F23 15Fernlicht rechts
F24 15Fernlicht links
12-V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und
Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt
werden und gehören auf keinen Fall in
den Hausmüll.
Geben Sie verbrauchte Batterien an
einer dafür vorgesehenen Sammelstelle
ab.
Schützen Sie Augen und Gesicht, bevor
Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der
Arbeiten die Hände.
Batteriekapazität
Fahrzeuglänge Stärke in Ah
(Amperestunde)
Compact 480
Standard 640
Long 720/800
8
Bei einer Panne

220
Die Batterie befindet sich im Motorraum.
F Ö ffnen Sie die Motorhaube mit der
Innenbetätigung und danach mit der
Außenbetätigung.
F

Be
festigen Sie die Motorhaubenstütze.
Für weitere Informationen zu Motorhaube
und Motor siehe entsprechende
Abschnitte.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie
(externe Batterie oder Batterie eines anderen
Fahrzeugs) und Starthilfekabeln oder mithilfe
eines Starthilfe-Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von
24V oder mehr.
Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung von 12V
und eine Kapazität hat, die mindestens
der Kapazität der entladenen Batterie
entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen
Teilen des Motors befinden (Ventilator,
Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.
Die Batterie immer durch eine Batterie mit
den gleichen Eigenschaften ersetzen.

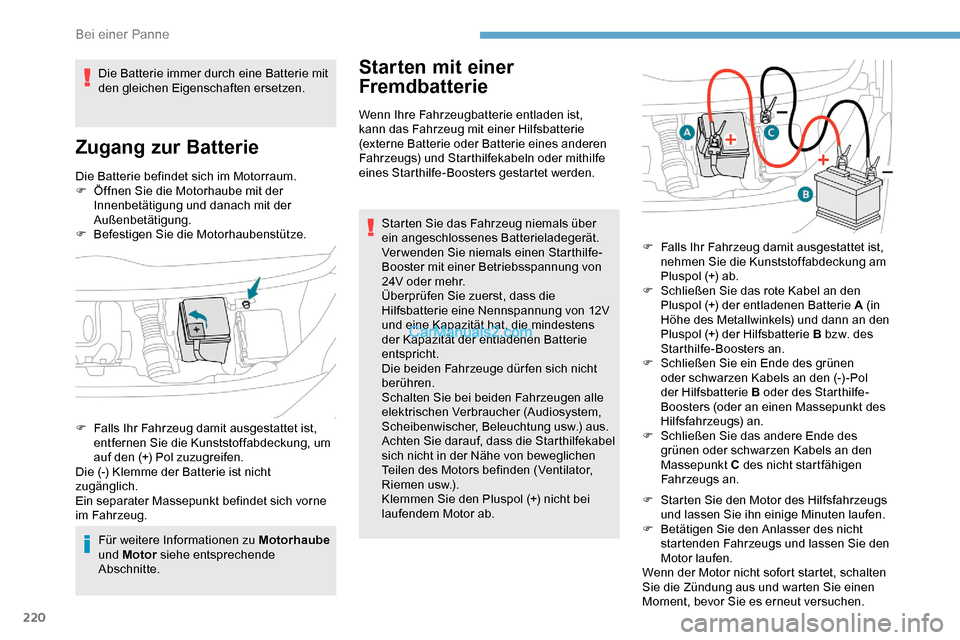

Zugang zur Batterie
F Falls Ihr Fahrzeug damit ausgestattet ist,
entfernen Sie die Kunststoffabdeckung, um
auf den (+) Pol zuzugreifen.
Die (-) Klemme der Batterie ist nicht
zugänglich.
Ein separater Massepunkt befindet sich vorne
im Fahrzeug. F

F
alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F
S
chließen Sie das rote Kabel an den
Pluspol (+) der entladenen Batterie A (in
Höhe des Metallwinkels) und dann an den
Pluspol (+) der Hilfsbatterie B bzw. des
Starthilfe-Boosters an.
F
S
chließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-) -Pol
der Hilfsbatterie B oder des Starthilfe-
Boosters (oder an einen Massepunkt des
Hilfsfahrzeugs) an.
F S chließen Sie das andere Ende des
grünen oder schwarzen Kabels an den
Massepunkt


C des nicht startfähigen
Fahrzeugs an.
F

S
tarten Sie den Motor des Hilfsfahrzeugs
und lassen Sie ihn einige Minuten laufen.
F

B
etätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
Wenn der Motor nicht sofort startet, schalten
Sie die Zündung aus und warten Sie einen
Moment, bevor Sie es erneut versuchen.
Bei einer Panne

221
24v 12v
F Warten Sie, bis der Motor wieder im Leerlauf läuft.
F

Z
iehen Sie die Starthilfekabel in
umgekehrter Anschlussreihenfolge
wieder ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Kunststoffabdeckung des
Pluspols (+) wieder an.
F

L
assen Sie den Motor mindestens
30
Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen
kann.
Führen Sie beim Wiedereinbau diese
Schritte in umgekehrter Reihenfolge
durch.
Bestimmte Funktionen, darunter Stop &
Start, sind nicht ver fügbar solange die
Batterie kein ausreichendes Ladeniveau
erreicht hat.
Aufladen der Batterie mit
einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie
zu gewährleisten, ist es wichtig, ihre
Ladekapazität auf einem ausreichenden
Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein,
die Batterie aufzuladen:
-

w
enn Sie das Fahrzeug hauptsächlich für
kurze Strecken nutzen,
-

f
alls das Fahrzeuge mehrere Wochen
stillgelegt werden soll.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt. Wenn Sie die Batterie Ihres Fahrzeugs
selbst aufladen möchten, verwenden Sie
nur ein Ladegerät, das mit bleihaltigen
Batterien kompatibel ist, die eine
Nennspannung von 12 V haben.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen.
F
S
chalten Sie die Zündung aus.
F
S
chalten Sie alle elektrischen Verbraucher
aus (Audiosystem, Beleuchtung,
Scheibenwischer usw.). F
Ü
berprüfen Sie den einwandfreien Zustand
der Kabel des Ladegeräts.
F
F
alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F
Sc
hließen Sie die Kabel des Ladegeräts B
wie folgt an:
-
d
as rote Pluskabel (+) an den Pluspol (+)
der Batterie A ,
-
d
as schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
F
S
chalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel
von der Batterie A trennen.
F
S
chalten Sie das Ladegerät B aus, bevor
Sie die Kabel an die Batterie anschließen,
um gefährliche Funken zu vermeiden. Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12-V-Ladegerät zu
verwenden, um irreparable Schäden am
Stop & Start-System zu vermeiden.
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen
Sie diese durch einen Vertreter des
PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt überprüfen.
Hier wird untersucht, ob die inneren
Bestandteile der Batterie und der Behälter
unversehrt sind, da andernfalls giftige und
korrosive Säure austreten könnte.
8
Bei einer Panne

222
Abklemmen der Batterie
Um einen ausreichenden Ladezustand
der Batterie zum Anlassen des Motors
aufrechtzuerhalten, wird empfohlen, die
Batterie abzuklemmen, wenn das Fahrzeug
über einen längeren Zeitraum stillsteht.
Vor dem Abklemmen der Batterie:
F
S
chließen Sie die Fenster und Türen, bevor
die Batterie abgeklemmt wird.
F

S
chalten Sie alle elektrischen Verbraucher
aus (Autoradio, Scheibenwischer, Leuchten
u s w.) .
F

S
chalten Sie die Zündung aus und beachten
Sie eine 4-minütige Wartezeit.
Klemmen Sie an der Batterie nur den
Pluspol


(+) ab.
Schnellverschlussklemme
Abklemmen des Pluspols (+) Wiederanschließen des Pluspols (+)
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.
Nach dem Wiederanschließen
F Drücken Sie den Hebel A so weit wie möglich
nach oben, um die Klemme B zu lösen.
F

N
ehmen Sie die Klemme B ab, indem Sie
sie anheben.
Schalten Sie nach Wiederanschließen der
Batterie die Zündung ein und warten Sie eine
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können. Während der Fahrt nach dem ersten
Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst
wieder nach einem dauerhaften Stillstand
des Fahrzeugs zur Verfügung stehen,
nach einem Zeitraum, der abhängig von
der Umgebungstemperatur und dem
Zustand der Batterie ist (bis zu etwa 8
Stunden).
Abschleppen
Anleitung zum Abschleppen des eigenen
oder eines fremden Fahrzeugs mit einer
abnehmbaren mechanischen Vorrichtung
Zugriff zur Abschleppöse
Die Abschleppöse befindet sich im
Werkzeugkasten.
F

H

eben Sie den Hebel A so weit wie möglich
nach oben.
F

E

rsetzen Sie die geöffnete Klemme B am
Pluspol (+) .
F

D

rücken Sie bis die Klemme B bis zum
Anschlag nach unten.
F

Se

nken Sie Hebel A ab, um die Klemme B
zu verriegeln. Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bestimmte Ausstattungen müssen Sie
selbst zurücksetzen (lesen Sie dazu bitte die
entsprechende Rubrik nach), wie z. B.:
-
d
en Schlüssel mit der Fernbedienung oder
den elektronischen Schlüssel ( je nach
Ve r s i o n),
-
d
ie elektrischen Fensterheber,
-
d
ie elektrischen Türen,
-
d
as Datum und die Uhrzeit,
-
d
ie gespeicherten Radiosender.
Bei einer Panne
